MANUALE UTENTE RT 4097 SX STIHL

IT Istruzioni per l'uso

congratulazioni per aver scelto STIHL. Progettiamo e fabbrichiamo prodotti della massima qualità secondo le esigenze della nostra clientela. I nostri prodotti risultano altamente affidabili anche in caso di sollecitazioni estreme.

STIHL offre la massima qualità anche nell'assistenza. I nostri rivenditori garantiscono consulenza e istruzioni competenti e un'assistenza tecnica completa.

La ringraziamo per la fiducia e le auguriamo buon lavoro con il Suo prodotto STIHL.

Dr. Nikolas Stihl

IMPORTANTE! LEGGERE PRIMA DELL'USO E CONSERVARE.

1. Indice

Avvertenze sulle istruzioni per l'uso 168

Informazioni generali 168

Introduzione alla lettura delle presenti istruzioni per l'uso 168

Descrizione dell'apparecchio 170

Per la vostra sicurezza 171

Informazioni generali 171

Training – Apprendere l'uso dell'apparecchio 172

Trasporto del trattorino da giardino 173

Fare rifornimento - Trattamento della benzina 173

Abbigliamento ed equipaggiamento 174

Prima dell'uso 174

Durante il lavoro 175 Manutenzione e riparazioni 178

Rimessaggio durante periodi di non utilizzo prolungati 179

Smaltimento 180

Descrizione dei simboli 180

Equipaggiamento fornito 181

Lavori da eseguire prima della prima messa in servizio 181

Elementi di comando 181

Blocchetto d'avviamento 181

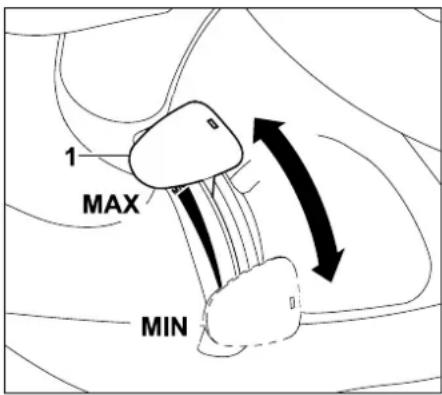

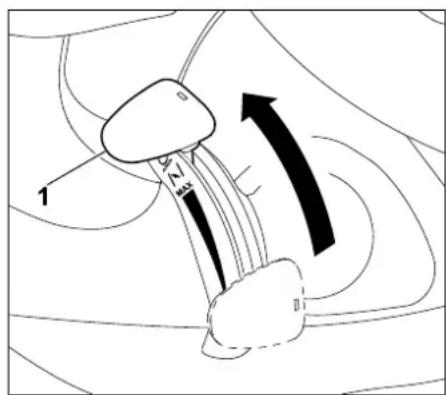

Leva acceleratore con funzione di accensione e avviamento a freddo (RT 4097 SX) 182

Leva acceleratore (RT 4112 SZ) 183

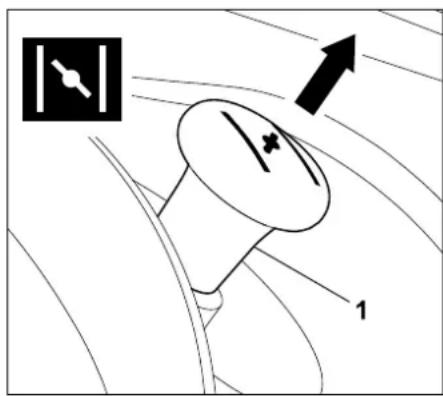

Manopola accensione e avviamento a freddo (RT 4112 SZ) 183

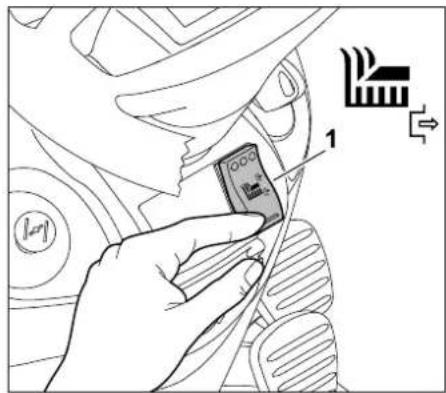

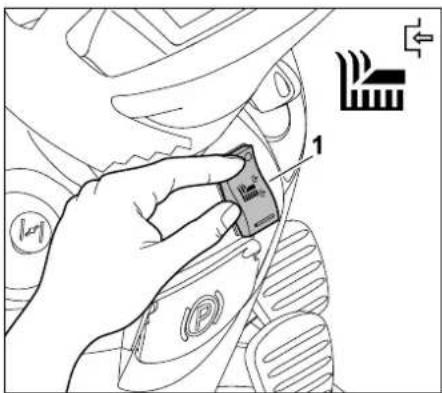

Interruttore apparato di taglio 183

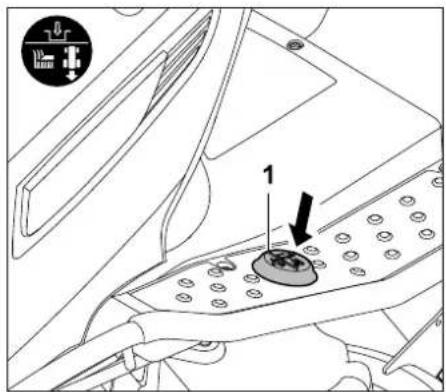

Interruttore di sicurezza taglio in retromarcia 184

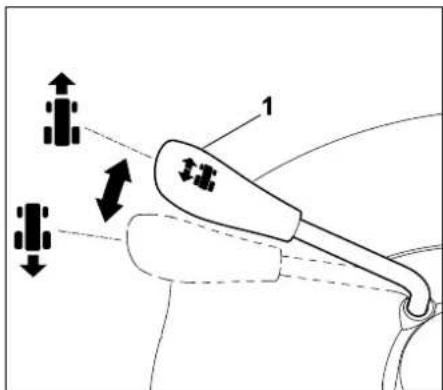

Leva selezione direzione di marcia 185

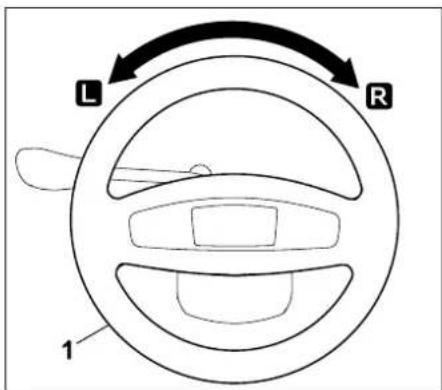

Volante 185

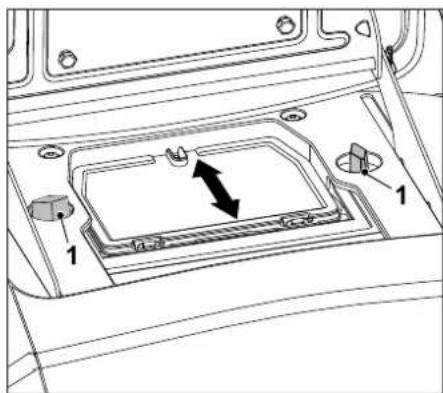

Regolazione del sedile di guida 185

Pedale frizione 186

Pedale del freno 186

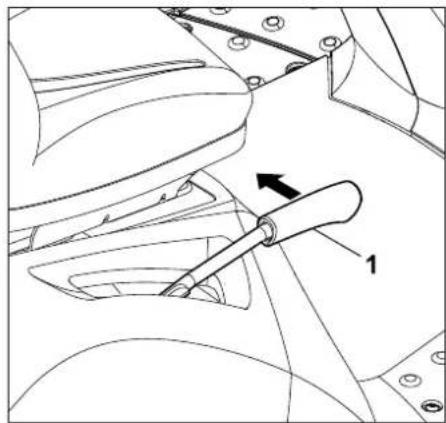

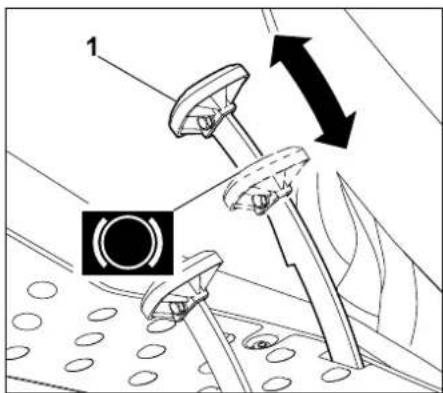

Freno di parcheggio 186

Leva di regolazione altezza di taglio 187

Staffa giunto unidirezionale del cambio 187

Sistema elettronico 188

Autodiagnosi durante l'avvio 188

Guasto al trattorino da giardino durante il funzionamento 189

Guasto al sistema elettronico 189

Istruzioni di lavoro 189

Procedura di taglio 189

Dispositivi per la sicurezza 190

Messa in servizio dell'apparecchio 191

Rifornimento di carburante 191

Avviamento del motore a combustione 192

Spegnimento del motore a combustione 193

Guida 193

Frenata 194

Regolazione dell'altezza di taglio 194

Taglio 194

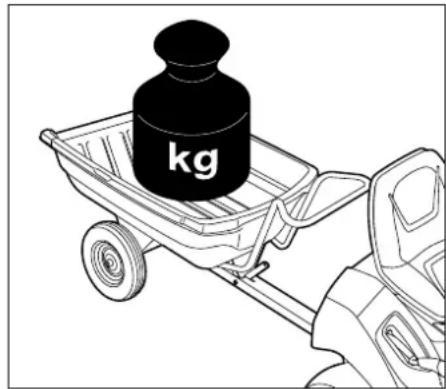

Traino di carichi 195

Funzionamento su terreni in pendenza 195

Apparato di taglio 195

Smontaggio dell'apparato di taglio 195

Montaggio dell'apparato di taglio 197

Manutenzione 199

Piano di manutenzione 200

Pulizia apparecchio 201

Apertura del cofano motore 201

Chiusura del cofano motore 202

Controllo dispositivi per la sicurezza 202

Manutenzione della lama 202

Controllo della posizione di montaggio dell'apparato di taglio 204

Rubinetto del carburante 205

Pressione di gonfiaggio pneumatici 205

Sostituzione delle ruote 206

Lubrificazione 207

Controllo del livello di riempimento dell'olio motore 208

Cambio dell'olio motore 208

Rifornimento olio motore 208

Sostituzione delle lampade proiettori 209

Fusibili 209

Scomparto batteria 210

Batteria 210

Ricarica della batteria mediante la presa di carica 212

Motore a combustione 213

Cambio 213

Rimessaggio 213

Arresto prolungato dell'apparecchio (p. e. pausa invernale) 213

Dopo pause prolungate (p. es. pausa invernale) 214

Trasporto 214

Ricambi standard 214

Accessori 214

Tutela dell'ambiente 214

Minimizzare l'usura ed evitare danni 215

Dichiarazione di conformità 216

Dichiarazione di conformità EU

Trattorino da giardino STIHL RT 4097.1 SX, RT 4112.1 SZ 216

Indirizzo amministrazione generale STIHL 216

Indirizzi società di distribuzione STIHL 216

Indirizzi importatori STIHL 217

Dati tecnici 217

Dimensioni 218

REACH 218

Risoluzione guasti 219

Programma Assistenza Tecnica 221

Conferma di consegna 221

Conferma dell'esecuzione del servizio 222

2. Avvertenze sulle istruzioni per l'uso

2.1 Informazioni generali

Le presenti istruzioni per l'uso sono la traduzione delle istruzioni per l'uso originali del produttore ai sensi della Direttiva CE 2006/42/EC.

STIHL si impegna continuamente per migliorare la propria gamma di prodotti. Si riserva pertanto il diritto di apportare modifiche concernenti entità di fornitura, forma, tecnologia ed equipaggiamenti. Per tale motivo, non può essere rivendicato alcun diritto sulla base delle indicazioni e figure contenute nel presente manuale.

Nelle presenti istruzioni per l'uso potrebbero essere descritti modelli che non sono disponibili in tutti i paesi.

Le presenti istruzioni per l'uso sono tutelate dal diritto d'autore. Tutti i diritti sono riservati, in particolare il diritto di duplicazione, traduzione ed elaborazione con sistemi elettronici.

2.2 Introduzione alla lettura delle presenti istruzioni per l'uso

Le immagini e i testi descrivono una determinata fase di lavoro.

Tutti i simboli applicati sull'apparecchio sono spiegati nelle presenti istruzioni per l'uso.

Direzione dello sguardo:

Direzione dello sguardo durante l'utilizzo "sinistra" e "destra" nelle istruzioni per l'uso:

l'utente si trova dietro l'apparecchio e guarda nel senso di marcia in avanti.

Indicazione capitolo:

Una freccia indica i relativi capitoli e sottocapitoli che contengono ulteriori chiarimenti. Il seguente esempio rimanda a un capitolo: (⇒ 4.)

Contrassegni dei paragrafi del testo:

Le istruzioni descritte possono essere contrassegnate come indicato negli esempi qui di seguito.

Operazioni che richiedono l'intervento dell'utente:

- Svitare la vite (1) con un cacciavite, azionare la leva (2) ...

Indicazioni generali:

- Uso del prodotto durante manifestazioni sportive o gare.

Testi con note aggiuntive:

Paragrafi del testo con informazioni aggiuntive sono contrassegnati da uno dei simboli qui di seguito descritti, in modo da evidenziarli nelle istruzioni per l'uso.

Pericolo!

Pericolo di infortunio e lesioni gravi a persone. È necessario adottare un determinato comportamento o evitare determinate azioni.

Attenzione!

Pericolo di lesioni a persone. Un determinato comportamento evita possibili lesioni.

Attenzione!

Leggere lesioni o danni a cose che possono essere evitati con un determinato comportamento.

Nota

Informazioni per un uso migliore dell'apparecchio e per evitare eventuali comandi errati.

Immagini con testo:

Fasi di lavoro con diretto riferimento alla figura sono descritte direttamente sotto la figura stessa con cifre indicanti le relative posizioni.

Esempio:

STOP 2 1

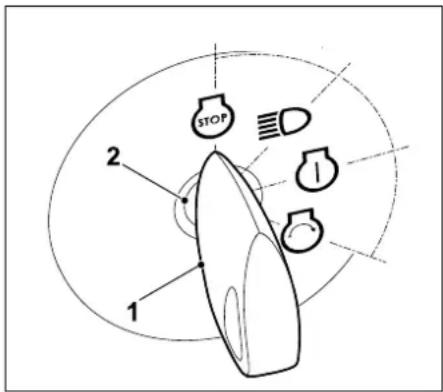

Inserire la chiave d'accensione (1) nel blocchetto d'avviamento (2).

Testi con riferimento ad immagini:

Le immagini che spiegano l'uso dell'apparecchio sono riportate all'inizio di queste istruzioni per l'uso.

Il simbolo della fotocamera consente di attribuire il testo delle istruzioni per l'uso alla corrispondente illustrazione nelle pagine con le immagini.

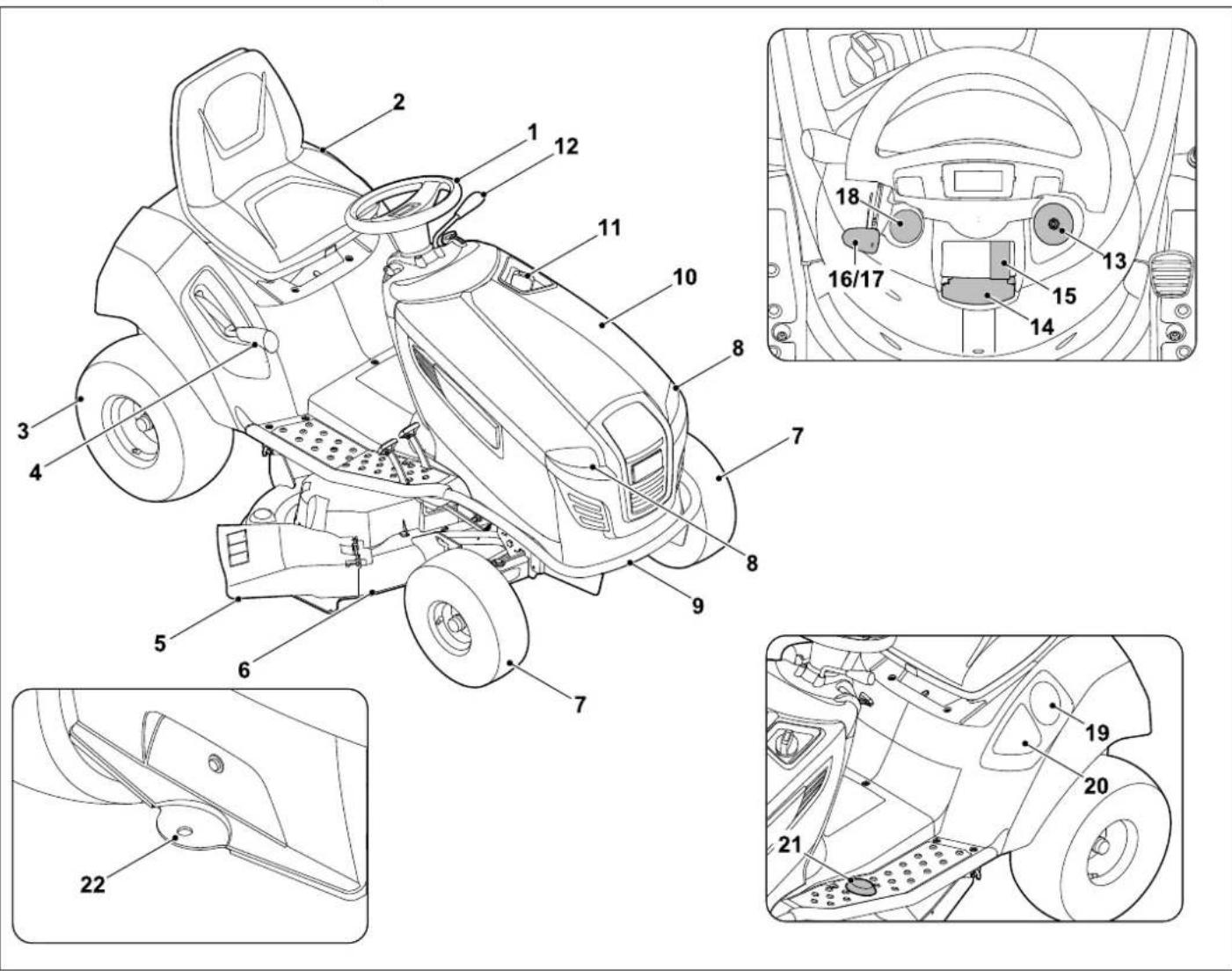

3. Descrizione dell'apparecchio

1 Volante
2 Sedile di guida
3 Ruota posteriore
4 Leva della regolazione altezza di taglio
5 Sportello deflettore
6 Apparato di taglio
7 Ruota anteriore
8 Proiettore
9 Paraurti (RT 4112 SZ)
10 Cofano motore
11 Tappo serbatoio
12 Leva direzione di marcia (Marcia avanti - Retromarcia)
13 Blocchetto di avviamento
14 Leva freno di parcheggio
15 Interruttore apparato di taglio
16 Leva acceleratore con funzione di accensione e avviamento a freddo (RT 4097 SX)
17 Leva acceleratore (RT 4112 SZ)
18 Manopola accensione e avvia- mento a freddo (RT 4112 SZ)
19 Portabevande
20 Vano portaoggetti
21 Interruttore di sicurezza taglio in retromarcia
22 Gancio di traino

4. Per la vostra sicurezza

4.1 Informazioni generali

Durante il lavoro con l'apparecchio attenersi scrupolosamente alle presenti norme di prevenzione

antinfortunistica.

Leggere con attenzione le istruzioni per l'uso complete prima della prima messa funzione e conservarle con cura

per un uso successivo.

Attenersi alle indicazioni per l'uso e la manutenzione contenute nelle istruzioni per l'uso del motore a combustione fornite separatamente.

Queste misure cautelative sono indispensabili per garantire la sicurezza dell'utente; l'elenco non è tuttavia completo. Utilizzare l'apparecchio con la massima attenzione e senso di responsabilità e tener presente che l'utente o chi maneggia l'apparecchio è responsabile di eventuali incidenti ad altre persone o loro proprietà.

Pericolo di morte per soffocamento!

Non lasciare giocare i bambini con il materiale di imballaggio, in quanto sussiste il pericolo di soffocamento. Tenere assolutamente il materiale di imballaggio fuori dalla portata dei bambini.

Affidare o prestare l'apparecchio e tutti gli attrezzi accessori solo a persone che conoscono e sanno maneggiare correttamente questo modello. Le

istruzioni per l'uso sono parte dell'apparecchio e devono essere sempre consegnate all'utente.

Assicurarsi che l'utente disponga di capacità fisiche, sensoriali e psichiche adeguate per utilizzare e maneggiare l'attrezzo. Se l'utente dispone di capacità fisiche, sensoriali o psichiche limitate, può lavorare esclusivamente sotto la supervisione o la guida di una persona responsabile.

Assicurarsi che l'utente sia maggiorenne oppure stia seguendo un corso di formazione sotto supervisione secondo le norme nazionali.

Utilizzare l'apparecchio solo se ci si trova in buone condizioni psicofisiche. Se non si è in buone condizioni di salute si dovrebbe chiedere al proprio medico se si è in grado di lavorare con l'apparecchio. Non usare l'apparecchio dopo aver consumato bevande alcoliche, farmaci o droghe che pregiudicano la prontezza di riflessi.

Attenzione – Pericolo di incidente!

Il trattorino da giardino deve essere utilizzato esclusivamente per il taglio dell'erba del prato. Un uso differente non è consentito.

L'apparecchio può essere equipaggiato con accessori originali STIHL. Ciò ne consente anche altri usi. Il rivenditore specializzato STIHL sarà lieto di fornirvi ulteriori informazioni.

A causa dei pericoli nei quali potrebbe incorrere l'utente o altre persone non è consentito utilizzare l'apparecchio, per esempio (elenco non completo):

• per tagliare piante rampicanti,

• per triturare e sminuzzare scarti di potatura di alberi e siepi,

• per pulire sentieri (aspirazione, soffiatura),

• per rimuovere la neve con l'ausilio dell'apparato di taglio,
• per tagliare piante che crescono sul tetto di case,
• per spianare sporgenze del terreno come per es. tane di talpe,
• per trasportare l'erba tagliata.

L'apparecchio non è omologato per l'utilizzo su strade pubbliche.

Non è consentito il trasporto di persone (in particolare bambini) ed animali.

Non è consentito trasportare oggetti con l'apparecchio, bensì solo con l'ausilio di un rimorchio approvato da STIHL (accessorio). Devono essere rispettati i limiti di peso. (⇒ 12.8)

Prestare particolare attenzione in caso di utilizzo in giardini pubblici, parchi, campi sportivi, lungo strade e in agricoltura e selvicoltura.

L'apparecchio non deve essere utilizzato durante manifestazioni o gare sportive.

Per motivi di sicurezza ogni modifica all'apparecchio, ad eccezione del montaggio di accessori e attrezzi accessori approvati da STIHL, è vietata e fa decadere ogni diritto di copertura in garanzia. Il rivenditore specializzato STIHL sarà lieto di fornire informazioni su accessori e attrezzi omologati.

In particolare è vietato apportare modifiche all'apparecchio volte ad accrescerne la potenza, il numero di giri del motore a combustione o la velocità di guida.

L'apparecchio è dotato di un sistema elettronico che non deve essere modificato o rimosso.

Per motivi di sicurezza il software dell'apparecchio non deve essere mai modificato o manipolato.

Attenzione! Pericoli per la salute dovuti all'esposizione alle vibrazioni! Un'esposizione eccessiva alle vibrazioni può

essere causa di disturbi circolatori e danni al sistema nervoso, in particolare per persone affette da problemi circolatori. Rivolgersi a un medico in caso di sintomi che potrebbero essere stati originati da un'esposizione eccessiva alle vibrazioni. Questi sintomi vengono percepiti essenzialmente alle dita, alle mani o ai polsi e sono, ad esempio, (elenco non completo):

– perdita della sensibilità tattile,

- dolori,

- insufficienta muscolare,

– colorazione alterata della pelle,

– fastidioso formicolio.

Durante il funzionamento, tenere il manubrio in modo saldo con entrambe le mani nella posizione prevista, senza irrigidirsi.

Pianificare i tempi di lavoro in modo da evitare elevate sollecitazioni per un periodo di tempo prolungato.

4.2 Training – Apprendere l'uso dell'apparecchio

Acquisire dimestichezza con gli elementi di comando e di registrazione nonché con l'uso dell'apparecchio. L'utente deve, in particolare, sapere come poter arrestare rapidamente gli utensili da lavoro e il motore a combustione dell'apparecchio.

L'apparecchio può essere utilizzato solo da persone che hanno letto le istruzioni per l'uso e sono in grado di maneggiare l'apparecchio. Prima della prima messa in funzione l'utente dovrebbe acquisire istruzioni pratiche e competenti. L'utente dovrebbe farsi spiegare dal venditore o da un esperto come usare l'apparecchio in modo sicuro.

Durante queste istruzioni l'utente dovrebbe apprendere in particolare:

- che lavorare con l'apparecchio richiede la massima concentrazione ed accuratezza.

- che non è possibile controllare un trattorino da giardino che scivola lungo un pendio azionando il freno.

Le cause principali che possono portare alla perdita di controllo del trattorino sono, tra l'altro:

- mancata aderenza al terreno delle ruote,

- velocità di guida eccessiva,

- utilizzo inappropriato del freno,

- utilizzo inappropriato del trattorino (durante manifestazioni sportive, ecc.),

– conoscenze insufficienti delle condizioni del terreno e degli effetti derivanti, in particolare in caso di terreni in pendenza (vedere il capitolo "Per la vostra sicurezza", il punto "Lavorare su terreni in pendenza"),

- attacco non corretto di carichi o cattiva ripartizione del carico.

Anche quando l'apparecchio viene utilizzato in modo corretto, non è possibile escludere i rischi residui.

4.3 Trasporto del trattorino da giardino

Il trattorino può causare gravi ferite dovute al peso dell'apparecchio. Si consiglia pertanto di adottare particolare cautela durante il carico e lo scarico del trattorino per il trasporto su un veicolo o un rimorchio.

Non è consentito rimorchiare questo trattorino. Per il trasporto su strade pubbliche è necessario utilizzare un veicolo o un rimorchio appropriato.

Durante il trasporto il trattorino deve essere fissato al pianale di carico così come descritto in queste istruzioni per l'uso. Deve essere inoltre innestato il freno di parcheggio. (⇒ 15.)

Prima del trasporto disinnestare la trasmissione delle lame o degli attrezzi accessori.

Durante il trasporto dell'apparecchio osservare le norme di legge locali, in particolare, le disposizioni in materia di sicurezza del carico e trasporto di oggetti su piani di carico.

Dopo averlo caricato e prima di proseguire con il trasporto, far raffreddare completamente l'apparecchio, in particolare il motore a combustione e il silenziatore. È necessario tenere materiali combustibili quali paglia, foglie o resti secchi di prato lontani dalla superficie di carico e dalla zona circostante il silenziatore e il motore a combustione durante il trasporto.

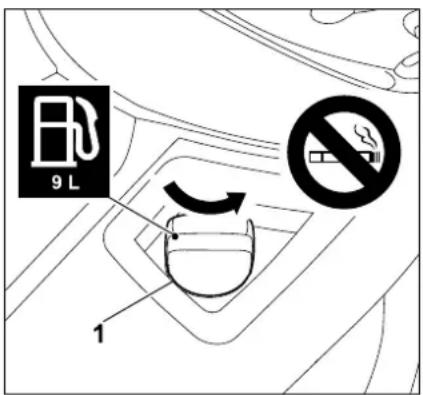

4.4 Fare rifornimento - Trattamento della benzina

Pericolo di morte!

La benzina è velenosa e altamente infiammabile.

Conservare la benzina solo negli appositi contenitori (taniche). Riposizionare sempre correttamente e serrare i tappi del serbatoio. Per motivi di sicurezza sostituire sempre il tappo del serbatoio nel caso fosse danneggiato.

Tenere la benzina lontano da scintille, fiamme vive, fiamme costanti, fonti di calore e altre fonti infiammabili. Non fumare!

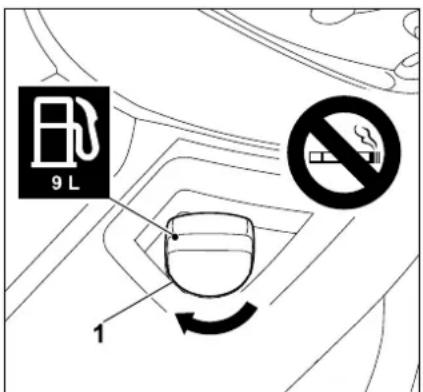

Riempire il serbatoio solo all'aperto e non fumare durante il riempimento.

Prima di riempire il serbatoio spegnere il motore a combustione e lasciarlo raffreddare.

La benzina deve essere versata nel serbatoio prima di avviare il motore. Mentre il motore a combustione è in funzione o quando la macchina è calda, non è consentito aprire il tappo del serbatoio o rabboccare con benzina.

Aprire lentamente e con cautela il tappo del serbatoio. Attendere l'assestamento della pressione e quindi rimuovere il coperchio del serbatoio.

Per riempire il serbatoio utilizzare un imbuto o un apposito tubo di riempimento per evitare che il carburante venga versato sul motore a combustione, sulla scocca o sul prato.

Non riempire il serbatoio carburante!

Per consentire l'espansione del carburante, non caricare mai il carburante oltre il bordo inferiore del bocchettone di rifornimento.

Attenersi alle indicazioni aggiuntive delle Istruzioni per l'uso del motore a combustione.

Nel caso in cui fosse fuoriuscita della benzina, avviare il motore a combustione solo dopo aver pulito la superficie imbrattata. Accendere l'apparecchio solo quando i vapori di benzina si sono completamente volatilizzati (asciugare).

Asportare subito eventuale carburante versato.

Cambiare d'abito nel caso in cui ci si fosse sporcati di benzina.

Il tappo del serbatoio deve essere avvitato e serrato correttamente dopo ogni rifornimento. L'apparecchio non va messo in funzione senza il tappo originale del serbatoio avvitato.

Per motivi di sicurezza verificare regolarmente che la tubazione e il serbatoio del carburante, il tappo di chiusura del serbatoio e gli attacchi non siano danneggiati o fessurati per effetto dell'invecchiamento, che siano posizionati correttamente e che non vi siano perdite in nessun punto. Se necessario provvedere alla loro sostituzione (rivolgersi ad un rivenditore specializzato, STIHL consiglia di rivolgersi a un rivenditore specializzato STIHL).

Se fosse necessario svuotare il serbatoio, effettuare l'operazione all'aperto.

Non utilizzare bottiglie per bevande o altri contenitori simili per smaltire o immagazzinare prodotti d'esercizio come

per es. carburante. Qualcuno, in particolare bambini, potrebbe essere indotto a berne il contenuto.

Non riporre mai l'apparecchio con benzina nel serbatoio all'interno di un edificio. I vapori di benzina che si formerebbero potrebbero venire a contatto con una fiamma viva o scintille e incendiarsi.

Non arrestare mai l'apparecchio o deporre recipienti con carburante nelle vicinanze di riscaldamento, corpi riscaldanti, saldatori o altre sorgenti di calore. Pericolo d'esplosione!

4.5 Abbigliamento ed equipaggiamento

Durante il lavoro portare sempre calzature robuste con suole antiscivolo. Non lavorare

mai a piedi nudi o, per esempio, con sandali.

Mettere in funzione l'apparecchio solo se si indossano pantaloni lunghi e indumenti aderenti al corpo.

Non indossare mai indumenti larghi che potrebbero impigliarsi in parti in movimento (leva di comando) e nemmeno gioielli, cravatte o sciarpe.

Durante l'esecuzione di lavori di manutenzione e riparazione ed anche durante il trasporto dell'apparecchio indossare

sempre guanti da lavoro e legare e raccogliere i capelli in un foulard o in un cappello.

Per l'affilatura delle lame indossare sempre occhiali di protezione!

Durante il lavoro vi è rumore. Il rumore può danneggiare l'udito. Indossare protezioni per l'udito.

4.6 Prima dell'uso

Accertarsi che l'apparecchio sia utilizzato solo da persone che hanno letto le istruzioni per l'uso.

Prima della messa in funzione dell'apparecchio controllare la tenuta stagna del sistema di alimentazione carburante, verificando in particolare le parti a vista come per es. il serbatoio, il tappo del serbatoio e le connessioni dei tubi flessibili. Non avviare il motore a combustione in caso di perdite o danneggiamento – Pericolo di incendio! Prima della messa in servizio far riparare l'apparecchio da un rivenditore specializzato.

Con l'apparato di taglio montato, è necessario salire sull'apparecchio e scendere dall'apparecchio dal lato sinistro. Sul lato destro si trova lo sportello deflettore che non deve mai essere calpestato.

Attenersi alle norme locali relative agli orari consentiti per l'uso degli apparecchi da giardino con motore a combustione.

Controllare sempre tutto il terreno su cui verrà impiegato l'attrezzo e rimuovere pietre, bastoni, fili metallici, giocattoli o altri corpi estranei che potrebbero essere aspirati ed espulsi dall'attrezzo. L'erba alta occulta facilmente eventuali ostacoli (ad es. ceppi, radici).

Pertanto prima di eseguire il lavoro contrassegnare con l'attrezzo tutti i corpi estranei (ostacoli) sulla superficie del prato che non possono essere rimossi.

Prima dell'utilizzo dell'attrezzo sostituire tutti componenti danneggiati, usurati e difettosi. Sostituire le etichette di avvertenza e di pericolo illeggibili o danneggiate applicate sull'attrezzo. Il rivenditore specializzato STIHL sarà lieto di fornire etichette sostitutive e ogni altro ricambio necessario.

Pericolo di lesioni!

Parti usurate o danneggiate (ad es. lame non affiliate) possono compromettere la sicurezza dell'attrezzo e causare lesioni all'utente.

Non utilizzare mai l'apparecchio con i dispositivi di protezione danneggiati o non montati.

I meccanismi caricati a molla potrebbero rilasciare l'energia immagazzinata. I meccanismi caricati a molla devono funzionare e non presentare danni.

Sull'apparato di taglio il collettore di scarico avvitato (canale di scarico sull'apparato di taglio) deve sempre essere montato in modo corretto. Tale collettore non deve essere danneggiato e, se necessario, deve essere sostituito da personale specializzato.

Controllare sempre il funzionamento del freno prima di ogni messa in funzione. (⇒ 12.5)

Prima di ogni messa in funzione controllare

- se l'attrezzo di taglio e l'intera unità di taglio (lama, frizione lama, freno lama, bullone di fissaggio, scocca dell'apparato di taglio) sono in perfetto stato. Controllare in particolare che la lama sia posizionata correttamente in sede e che non sia danneggiata o usurata.

• se il tappo del serbatoio è avvitato perfettamente
• se il serbatoio e i condotti del carburante nonché il coperchio del serbatoio sono in perfette condizioni
• se i dispositivi di sicurezza sono in perfetto stato e funzionano correttamente
• se i pneumatici (pressione, danni, usura) e il telaio sono in perfette condizioni. Controllare che i collegamenti a vite siano montati correttamente. Eseguire in particolare tutti i lavori di manutenzione previsti nel piano di manutenzione riportato al punto "Prima di ogni messa in funzione". (⇔ 14.1)

In caso di necessità rivolgersi a un rivenditore specializzato. STIHL consiglia di rivolgersi a un rivenditore specializzato STIHL.

4.7 Durante il lavoro

Non tagliare mai l'erba se nelle vicinanze si trovano persone, soprattutto bambini, o animali. Fare in modo che l'erba non

venga mai scagliata verso altre persone.

Non utilizzare l'apparecchio in caso di pioggia, temporali e, in particolare, in caso di pericolo di fulmini!

Gas di scarico:

Pericolo di morte per avvelenamento!

In caso di nausea, mal di testa, disturbi alla vista (ad es. il campo visivo si restringe), disturbi all'udito, vertigini, diminuzione delle capacità di concentrazione, interrompere immediatamente il lavoro. Questi sintomi possono essere causati, tra l'altro, anche da una concentrazione troppo elevata dei gas di scarico.

Non appena si avvia il motore a combustione, l'attrezzo produce gas di scarico velenosi. I gas di scarico contengono monossido

di carbonio, un gas nocivo incolore ed inodore, ed altre sostanze nocive. Non mettere mai in funzione il motore a combustione in locali chiusi oppure scarsamente ventilati.

I gas di scarico del motore a combustione vengono scaricati tre le due ruote anteriori in avanti. Lavorando con l'apparecchio accertarsi sempre che questa zona sia pulita e che non sia mai coperta per evitare un accumulo dei gas di scarico.

Avviamento:

l'apparecchio può essere avviato solo dal sedile di guida.

Avviare l'apparecchio su di una superficie pianeggiante e non su un terreno in pendenza.

Il motore a combustione può essere avviato solo in un ambiente di lavoro ben ventilato; in particolare in garage è necessario garantire a una ventilazione adeguata.

Prima di avviare il motore a combustione disinnestare l'attrezzo di taglio, gli attrezzi accessori e la trazione e premere a fondo il pedale del freno.

All'avviamento accertarsi che la distanza tra i piedi e l'attrezzo di taglio sia sufficiente.

Non avviare mai il motore a combustione facendo cortocircuitare il morsetto del motorino di avviamento. Se il normale circuito del motorino di avviamento venisse mandato in cortocircuito, il trattorino da giardino potrebbe mettersi improvvisamente in movimento.

Non avviare mai il motore a combustione se si sente odore di benzina – Pericolo di esplosione!

Durante il lavoro:

Attenzione – Pericolo di lesioni!

Prestare sempre attenzione all'area d'azione della lama. Non avvicinare mai mani o piedi a parti in movimento toccare mai le lame in ma Mantenere sempre una d distanza dall'apertura di s Mantenere sempre una d sicurezza sufficiente.

Lavorare solo alla luce del giorno o con una buona illuminazione.

Quando ci si sposta al di fuori del prato o quando non si taglia l'erba, disinnestare le lame e portare l'apparato di taglio nella posizione di taglio massima.

Eventuali oggetti (impianti di irrigazione, paletti, valvole per l'acqua, fondamenta, cavi elettrici, ecc.) presenti sul tappeto erboso devono essere aggirati. Non passare mai sopra questi oggetti estranei.

Durante il lavoro con gli attrezzi accessori si consiglia di smontare l'apparato di taglio. Attenersi alle istruzioni per l'uso degli attrezzi accessori.

Durante la guida tenere sempre saldamente il volante con entrambe le mani.

Prestare particolare attenzione quando ci si sposta su manti erbosi e su altre superfici irregolari, in quanto il volante potrebbe avere spostamenti accidentali causati da buche, collinette, urti, ecc.

Pericolo di lesioni alle mani e alle dita!

Se durante il funzionamento si dovesse accertare un difetto al serbatoio, al tappo del serbatoio o a componenti di apporto del carburante (linee carburante), spegnere immediatamente il motore a combustione. Successivamente rivolgersi ad un rivenditore specializzato. STIHL consiglia di rivolgersi a un rivenditore specializzato STIHL.

Controllare che non vi siano avvallamenti (buche) nel terreno o altri punti pericolosi evidenti. L'erba alta occulta facilmente eventuali ostacoli.

Tenere sempre una velocità di guida moderata.

Utilizzare l'attrezzo con particolare prudenza quando si lavora in prossimità di pendii, discariche, bordi di terreni, fossati e argini. In particolare, assicurarsi di mantenere una distanza adeguata da tali punti pericolosi.

Spostarsi sempre con particolare cautela nei pressi di punti che intralciano la visibilità, quali cespugli, alberi o altri ostacoli simili, poiché potrebbero celare la presenza di persone, in particolare di bambini o animali.

Arrestare immediatamente il trattorino e disattivare le lame di taglio se qualcuno entra nell'area in cui si sta tagliando l'erba.

Non perdere mai di vista l'area di fronte al trattorino. Controllare la presenza di eventuali ostacoli al fine di poterli evitare per tempo.

Prima di iniziare a spostarsi in retromarcia controllare sempre la zona dietro il trattorino e, se montato, disinnestare l'attrezzo accessorio. Non tagliare mai l'erba in retromarcia, a meno che non sia assolutamente necessario. Usare particolare cautela durante il taglio in retromarcia e prima di iniziare a tagliare l'erba controllare l'intera zona dietro il trattorino.

Se si lavora con un gruppo di persone informarle sempre per tempo delle operazioni che si vogliono eseguire. Osservare la distanza di sicurezza!

Prima di cambiare la direzione di marcia ridurre la velocità fino a garantire il controllo costante dell'apparecchio da parte dell'utente e che il trattorino non possa ribaltarsi.

In caso di utilizzo in prossimità di strade o durante l'attraversamento di strade traffic fare particolare attenzione agli altri utenti della strada.

Prestare particolare attenzione anche durante il taglio dell'erba in prossimità di strade, piste ciclabili o sentieri. Il materiale espulso potrebbe causare gravi lesioni e danni a persone e cose.

Se il trattorino viene utilizzato con attrezzi accessori, attenersi sempre alle istruzioni per l'uso e alle prescrizioni per la sicurezza fornite con i relativi attrezzi.

Disinnestare la trasmissione, spegnere il motore a combustione e attendere l'arresto completo delle lame di taglio, quindi innestare il freno di parcheggio e sfilare la chiave d'accensione:

- prima di rilasciare i dispositivi di bloccaggio o di eliminare intasamenti.

- prima di controllare, pulire o eseguire dei lavori sul trattorino da giardino.

- quando una lama di taglio ha colpito un corpo estraneo. Verificare la presenza di eventuali danni alla macchina e all'attrezzo di taglio e far eseguire le riparazioni prima di avviare nuovamente l'apparecchio.

- nel caso in cui l'apparecchio cominciasse a vibrare esageratamente. È necessario un controllo immediato.

- quando si scende o durante il trasporto dell'apparecchio.

Spegnere il motore a combustione ed attendere che le lame di taglio si siano arrestate completamente:

- prima di fare rifornimento di carburante.

Lavori su terreni in pendenza:

I terreni in pendenza sono una delle cause principali di infortunio a seguito di perdita di controllo del trattorino e conseguente ribaltamento dello stesso. Tali infortuni possono causare lesioni gravi e addirittura mortali.

Non esiste un pendio "sicuro". Spostarsi su un pendio coperto d'erba richiede un'attenzione particolare.

Per motivi di sicurezza non è consentito usare l'apparecchio su pendii con una pendenza superiore a 10° (17,6 %).

Pericolo di lesioni!

10° di inclinazione del pendio

corrispondono a una pendenza verticale di 17,6 cm su 100 cm di lunghezza orizzontale.

max. 10° 100 17,6

Al fine di garantire una lubrificazione sufficiente del motore a combustione, durante l'utilizzo dell'apparecchio su terreni in pendenza, attenersi scrupolosamente alle istruzioni per l'uso del motore a combustione in dotazione.

Se non è possibile salire sul pendio in retromarcia, o se non ci si sente sicuri, è meglio rinunciare a percorre questa superficie.

Evitare di spostarsi o fermarsi su una pendenza.

Non utilizzare l'apparecchio in punti come pendii o fossati, in cui potrebbe ribaltarsi o scivolare all'indietro. Il pericolo di slittamento o ribaltamento dell'apparecchio aumenta se il terreno è molle o umido.

Percorrere il pendio in senso longitudinale. Ci si sposta trasversalmente aumenta il rischio di ribaltamento dell'apparecchio.

Percorrendo terreni in pendenza non cambiare improvvisamente la velocità o la direzione. Il lavoro in situazioni di questo tipo richiede un comando prudente, tranquillo e omogeneo del trattorino.

Evitare cambi di direzione su terreni in pendenza. Su terreni in pendenza cambiare direzione solo se è

indispensabile e, possibilmente, procedere lentamente e curvare ad ampio raggio per intraprendere la discesa.

Non tagliare l'erba bagnata, in particolare su terreni in pendenza, perché sull'erba bagnata diminuisce l'aderenza al terreno. Il trattorino potrebbe scivolare e non poter essere più controllato dall'utente.

Spostandosi su terreni in pendenza il cambio non deve essere disinnestato mediante il dispositivo di trasmissione a ruota libera.

Su terreni in pendenza manovrare con particolare cautela attrezzi accessori (diversa ripartizione del peso sull'apparecchio).

Non provare mai a stabilizzare il trattorino poggiando un piede per terra.

Nel caso in cui le ruote dovessero girare a vuoto o se il veicolo si dovesse arrestare durante la salita di un pendio, disinnestare le lame o l'attrezzo accessorio. Successivamente scendere lentamente e in senso rettilineo lungo il pendio.

Traino di carichi:

Prestare particolare attenzione quando si trainano dei carichi al fine di evitare il pericolo di ferirsi gravemente o addirittura mortalmente a causa del ribaltamento del trattorino.

Per il trasporto di oggetti utilizzare solo accessori autorizzati da STIHL. Non è consentito il trasporto di oggetti sul trattorino da giardino.

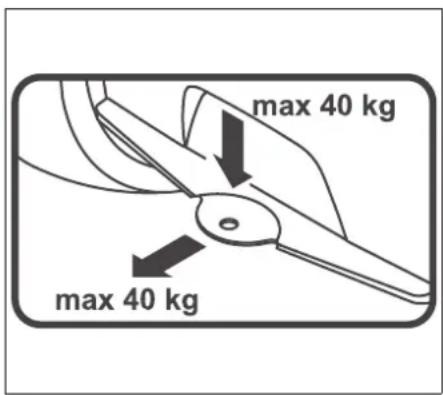

Per il traino di carichi utilizzare solo un gancio di traino. I carichi non devono essere mai fissati alla scatola dell'assale o ad un altro punto al di sopra del gancio di traino.

Per informazioni relative al carico di traino e statico prescritto consultare il capitolo "Traino di carichi". (⇒ 12.8)

È pericoloso superare i carichi prescritti, in quanto un carico eccessivo potrebbe causare danni all'apparecchio (motore a combustione, cambio, ecc.).

Durante il trasporto su pendii suddividere i carichi in modo tale da garantire la manovrabilità del trattorino (p. es. in caso di frenata, cambio di direzione, partenza).

Controllare se i carichi sono stati ancorati correttamente e saldamente. Si consiglia di utilizzare delle cinghie per l'ancoraggio dei carichi.

Accertarsi che il carico sia ripartito in modo uniforme.

Se indicato nelle Istruzioni per l'uso dell'attrezzo accessorio, utilizzare i pesi supplementari (accessori).

Non percorrere curve troppo angolate. Prestare particolare attenzione durante la retromarcia.

Non cambiare improvvisamente la velocità o la direzione.

Arresto e fermo del trattorino:

Il trattorino dovrebbe essere arrestato e lasciato fermo solo su una superficie piana.

Accertarsi che il trattorino si sia arrestato completamente prima di scendere.

Tener presente che l'attrezzo di taglio continuerà a funzionare per alcuni secondi prima di arrestarsi completamente.

Prima di scendere dal sedile di guida disinnestare le lame di taglio o la trasmissione con gli attrezzi accessori, abbassare l'apparato di taglio e tutti gli

attrezzi accessori, portare in posizione neutra tutte le leve di comando, innestare il freno di parcheggio, spegnere il motore a combustione ed estrarre la chiave d'accensione.

Conservare la chiave di accensione in un luogo a cui possono accedere solo persone autorizzate.

4.8 Manutenzione e riparazioni

Prima di iniziare lavori di pulizia, regolazione, riparazione o lavoro di manutenzione, disporre l'attrezzo su un terreno

stabile e piano, innestare il freno di parcheggio, spegnere il motore a combustione e lasciarlo raffreddare, quindi estrarre la chiave d'accensione.

Fare attenzione in quanto lo spostamento di un attrezzo di taglio causa la rotazione degli altri attrezzi di taglio.

Prima di eseguire dei lavori in prossimità del motore a combustione, del collettore e del silenziatore far raffreddare l'apparecchio. Tale operazione è particolarmente importante nel caso in cui si debbano eseguire dei lavori di manutenzione sull'apparato di taglio. Le temperature possono raggiungere gli 80° C ed oltre. Pericolo di ustioni!

Pulizia:

Dopo l'utilizzo tutto il trattorino e gli attrezzi accessori devono essere puliti. Rimuovere in particolare residui di erba tagliata perché contengono umidità e possono causare danni con il tempo.

STIHL consiglia di non utilizzare un apparecchio di pulitura ad alta pressione. (⇒ 14.2)

Smontare l'apparato di taglio per i lavori di pulizia. Non pulire mai l'apparato di taglio con getti d'acqua (p. es. canna per innaffiare) oppure innestandolo in pozzanghere d'acqua.

Per eseguire lavori di pulizia (p. es. sul telaio del trattorino) non fermarsi mai nei pressi di un angolo o di un fossato.

Per prevenire il rischio di incendio tenere puliti il motore a combustione, le alette di raffreddamento, lo scomparto batteria, la zona vicino al serbatoio e la marmitta da erba, foglie o perdite di olio (grasso).

Lavori di manutenzione:

Eseguire solo i lavori di manutenzione descritti nelle presenti istruzioni per l'uso; far eseguire ogni altro intervento da un rivenditore specializzato.

Se non si dispone delle conoscenze e degli attrezzi necessari, rivolgersi sempre a un rivenditore specializzato. STIHL raccomanda di far eseguire lavori di manutenzione e riparazione solo da un rivenditore specializzato STIHL. Ai rivenditori specializzati STIHL vengono offerti corsi di formazione e ricevono informazioni tecniche aggiornate regolarmente.

Utilizzare solo utensili, accessori e attrezzi accessori, omologati da STIHL per questo apparecchio o parti tecniche dello stesso tipo. In caso contrario non è possibile escludere l'eventualità di incidenti con danni a persone o danni all'apparecchio. Per eventuali domande rivolgersi a un rivenditore specializzato.

Gli attrezzi, gli accessori e le parti di ricambio originali STIHL hanno caratteristiche ottimali per l'utilizzo sull'apparecchio e sono concepiti espressamente per soddisfare le esigenze dell'utente. Le parti di ricambio originali

STIHL sono riconoscibili dal relativo codice STIHL per parti di ricambio, dalla scritta STIHL e eventualmente dal contrassegno STIHL per parti di ricambio. Su parti piccole potrebbe esserci unicamente il contrassegno.

Il trattorino e tutti gli attrezzi accessori dovrebbero essere sottoposti a controllo da parte di un rivenditore specializzato almeno una volta all'anno. (⇔ 14.1)

Mantenere pulite e leggibili le etichette adesive di avvertimento ed informazione. Etichette adesive danneggiate o perse devono essere sostituite con un'etichetta originale nuova ottenibile presso il proprio rivenditore STIHL. Se si sostituisce un componente con un particolare nuovo, verificare che sul particolare nuovo sia stata applicata la stessa etichetta adesiva.

Per motivi di sicurezza verificare regolarmente che tutti i componenti di apporto del carburante (linea e rubinetto carburante, serbatoio carburante, tappo serbatoio, raccordi, ecc.) non siano danneggiati e che non vi siano perdite in nessun punto. Se necessario, provvedere alla loro sostituzione da parte di un rivenditore specializzato (STIHL consiglia di rivolgersi a un rivenditore STIHL).

Prima di iniziare a lavorare su o nelle vicinanze di componenti elettrici bisogna staccare il cavo di polarità negativa (−) della batteria.

L'apparecchio è dotato di numerosi dispositivi per la sicurezza. Questi dispositivi non devono essere rimossi o modificati (ponticellati ecc.) e devono essere controllati ad intervalli regolari. Solo operatori specializzati possono eseguire interventi sui dispositivi per la sicurezza. STIHL consiglia di rivolgersi a un rivenditore specializzato STIHL.

Mantenere ben serrati tutti i dadi, i perni e le viti, in particolare le viti di fissaggio lama, in modo da garantire un funzionamento sicuro dell'apparecchio.

Per motivi di sicurezza sostituire immediatamente tutte le parti usurate o danneggiate.

In considerazione del peso del trattorino, prestare particolare attenzione durante l'esecuzione di lavori sotto la macchina. Per qualsiasi domanda o chiarimento in merito, STIHL consiglia di rivolgersi a un rivenditore specializzato STIHL, che dispone di una fossa d'ispezione o di un ponte di sollevamento idraulico.

Controllare che le ruote anteriori e posteriori siano bloccate perfettamente.

Mantenere sempre in stato di perfetto esercizio il trattorino e gli attrezzi accessori, verificare che tutti i dispositivi di sicurezza siano montati e che il loro stato sia impeccabile.

Controllare la corretta pressione di gonfiaggio dei pneumatici. La pressione di gonfiaggio non deve superare quella indicata nelle istruzioni per l'uso.

Per interventi sulle lame indossare sempre guanti da lavoro e prestare la massima attenzione.

Controllare regolarmente ad intervalli ravvicinati il funzionamento del freno ed eventualmente far eseguire le registrazioni o i lavori di manutenzione necessari da un operatore specializzato. STIHL consiglia di rivolgersi a un rivenditore specializzato STIHL.

Impianto elettrico e batteria:

Per evitare la produzione di scintille dovute a cortocircuito bisogna sempre staccare prima il cavo della polarità negativa (-) dalla batteria e riattaccarlo per ultimo.

Non fumare mai quando si eseguono lavori sulla batteria. Tenere la batteria lontano da scintille, fiamme vive e altre

sorgenti di calore.

Usare con particolare cautela cavi ausiliari per l'avviamento. Osservare le relative istruzioni per l'uso per evitare danni al trattorino (azionare la funzione di accensione e avviamento a freddo per un massimo di 10 secondi). (⇒ 12.2)

Per caricare la batteria con l'ausilio di un altro sistema di carica osservare le indicazioni riportate al capitolo "Carica della batteria". (⇒ 14.19)

Non aprire mai la batteria e non farla cadere.

Caricare la batteria sempre in un luogo chiuso e asciutto, ben aerato e protetto dal maltempo.

Non cortocircuitare i collegamenti della batteria.

Eventuali batterie deformate o difettose non devono essere utilizzate, devono essere sostituite e smaltite nel rispetto dell'ambiente. Osservare le normative locali in materia.

Da batterie difettose può fuoriuscire del liquido. Evitare ogni contatto! In caso di contatto accidentale, lavare con acqua. Se il liquido entrasse in contatto con gli occhi, rivolgersi immediatamente ad un medico. Il liquido che fuoriesce dalla batteria può causare irritazioni della pelle, scottature e ustioni.

Eseguire regolarmente un controllo visivo dei cavi di collegamento alla batteria per accertarsi che non siano danneggiati. Far sostituire i cavi danneggiati da un tecnico esperto.

I fusibili non devono essere mai ponticellati. Non utilizzare mai un fusibile con un carico ammissibile (ampere) diverso da quello prescritto.

4.9 Rimessaggio durante periodi di non utilizzo prolungati

Lasciar raffreddare il motore a combustione prima di riporre l'apparecchio in un locale chiuso.

Custodire il trattorino con il serbatoio vuoto e le scorte di carburante in un locale ben areato e che possa essere chiuso dall'esterno.

Non conservare mai l'apparecchio con benzina nel serbatoio all'interno di un edificio dove i vapori di benzina potrebbero venire a contatto con fiamma viva o scintille.

Se fosse necessario svuotare il serbatoio (p. es. rimessaggio durante la stagione invernale), eseguire lo svuotamento del serbatoio solo all'aperto (p. es. lasciando funzionare il motore a combustione all'aperto finché non si esaurisce il carburante).

Custodire l'apparecchio solo in perfetto stato.

La chiave di accensione deve essere sempre estratta e conservata in luogo sicuro, per evitare un utilizzo non autorizzato o non appropriato da parte di bambini o altre persone.

Pulire a fondo il trattorino prima del rimessaggio (p.es. pausa invernale). Residui d'erba secca o foglie nei pressi del silenziatore potrebbero incendiarsi. Pericolo d'incendio!

Prima del rimessaggio eseguire tutti i lavori di manutenzione necessari (lubrificazione ecc.). (⇒ 14.1)

Se il trattorino da giardino non viene utilizzato per un lungo periodo di tempo bisogna staccare i cavi della batteria. STIHL consiglia di smontare la batteria e di custodirla completamente carica in un locale asciutto e chiuso. (⇔ 14.18)

Assicurarsi che le batterie non possano essere usate da persone non autorizzate (p. es. da bambini).

Lasciar raffreddare completamente il motore prima di coprirlo.

4.10 Smaltimento

Prodotti di scarto quali olio esausto o carburante, lubrificanti usati, filtri, batterie o altre parti soggette ad usura di questo tipo possono causare danni a persone, animali e all'ambiente e devono essere pertanto smaltiti in modo adeguato.

Rivolgersi a un centro di riciclaggio o al proprio rivenditore per ottenere le corrette modalità di smaltimento di tali prodotti di scarto. STIHL consiglia di rivolgersi a un rivenditore specializzato STIHL.

Assicurarsi che l'apparecchio, al termine della sua durata operativa, sia consegnato a centri di smaltimento specializzati. Rendere l'apparecchio inutilizzabile prima di consegnarlo per lo smaltimento. Al fine di evitare incidenti, rimuovere in particolare la chiave d'accensione, la batteria e il cavo di accensione del motore a combustione.

Pericolo di lesioni causato dalla lama! Non lasciare mai un trattorino da giardino incustodito, anche se non viene più

utilizzato. Assicurarsi che l'apparecchio e in particolare le lame vengano conservati fuori dalla portata di bambini.

La batteria deve essere smaltita separatamente dall'apparecchio. Accertarsi che le batterie siano smaltite in modo sostenibile per l'ambiente.

5. Descrizione dei simboli

Attenzione!

Prima della messa in fun- zione, leggere ed osservare le istruzioni per l'uso e le indicazioni per la sicurezza.

Attenzione!

Prima di intraprendere lavori sull'attrezzo da taglio e lavori di manutenzione e di pulizia sfilare la chiave di accensione.

Attenzione!

Fare attenzione a oggetti che potrebbero essere espulsi con forza, mante-nere la distanza e tenere lontane persone estranee.

Attenzione!

Con il motore a combustione accesso fare attenzione ai pezzi che potrebbero essere espulsi con forza. Lavorare con lo sportello deflettore.

Pericolo di lesioni!

Non spostarsi o tagliare l'erba su pendii con una pendenza superiore a 10° (17%).

Pericolo di ribaltamento!

Pericolo di lesioni!

Tenere lontano persone estranee dalla zona di pericolo.

Attenzione!

Non intervenire mai a motore a combustione acceso nella zona di lavoro delle lame.

Pericolo di lesioni!

Non salire sull'apparato di taglio.

Pericolo di ustioni!

Non toccare superfici calde e mantenere la distanza. Parti del motore a combustione, in particolare il silenziatore, possono raggiungere temperature molto elevate.

Pericolo di morte per avvelenamento! In caso di nausea, mal di testa, disturbi alla vista (ad es. il campo visivo si restringe), disturbi all'udito, vertigini, diminuzione delle capacità di concentrazione, interrompere immediatamente il lavoro. Questi sintomi possono essere causati, tra l'altro, anche da una concentrazione troppo elevata dei gas di scarico.

Pericolo di morte!

La benzina è velenosa e altamente infiammabile. Tenere la benzina lontano da scintille, fiamme vive, fiamme costanti, fonti di calore e altre fonti infiammabili. Non fumare!

Prima di riempire il serbatoio spegnere il motore a combustione e lasciarlo raffreddare.

Pericolo di lesioni!

Durante il lavoro c'è rumore. Il rumore può danneggiare l'udito.

Indossare protezioni per l'udito.

6. Equipaggiamento fornito

Pos. Descrizione Pz.

A Corpo apparecchio 1

B Chiave d'accensione 2

– Istruzioni per l'uso 1

Pos. Descrizione Pz.

– Istruzioni per l'uso del motore a combustione 1

7. Lavori da eseguire prima della prima messa in servizio

• Controllare il livello di riempimento dell'olio motore. (⇒ 14.12)
  • Rifornire di carburante. (⇒ 12.1)
• Aprire il rubinetto del carburante. (⇒ 14.8)
• Ottimizzare la pressione di gonfiaggio dei pneumatici. (⇔ 14.9)

8. Elementi di comando

8.1 Blocchetto d'avviamento

Nota

L'inserimento e l'estrazione della chiave d'accensione è possibile solo con il motore a combustione in posizione disinserita (STOP).

Il blocchetto di avviamento può essere attivato solo con l'apposita chiave d'accensione.

Non utilizzare mai un cacciavite o attrezzo simile!

1 2 STOP 3

Inserire la chiave d'accensione (1) nel blocchetto di avviamento (2).

Ruotando la chiave d'accensione è possibile selezionare le seguenti quattro posizioni:

Motore a combustione spento:

Il motore a combustione è disinserito oppure viene spento.

La luce è spenta, la chiave d'accensione può essere estratta.

Luce accesa (funzionamento con luce):

Motore a combustione in funzione:

La luce si accende, il motore a combustione continua a funzionare.

Motore a combustione disinserito: La luce si accende.

Accensione inserita o motore a combustione in funzione:

L'accensione viene inserita e la luce si spegne.

Una volta completato l'avviamento, la chiave d'accensione ritorna automaticamente in questa posizione e il motore a combustione inizia a funzionare.

Avvio del motore a combustione:

Dopo aver soddisfatto tutte le condizioni di sicurezza per

l'avvio e la chiave d'accensione viene ruotata in tale posizione, il motore a combustione si avvia.

Dopo essere stata rilasciata, la chiave d'accensione ritorna nella posizione "Motore a combustione in funzione".

Avvertenza

Con il motore a combustione spento e nelle posizioni "Luce accesa" e "Accensione inserita" dopo 20 secondi si attiva un segnale acustico. Il segnale acustico avverte che la batteria si sta scaricando. Per disattivare il segnale acustico, ruotare la chiave d'accensione in posizione "Motore a combustione spento" oppure avviare il motore a combustione.

8.2 Leva acceleratore con funzione di accensione e avviamento a freddo (RT 4097 SX)

Note

1 All'avvio con motore a combustione freddo, la leva acceleratore nel modello RT 4097 SX deve essere portata in posizione Choke.

Evitare danni all'attrezzo!

Con il motore a combustione acceso, la leva acceleratore non deve trovarsi nella posizione accensione e avviamento a freddo. Dopo l'avviamento portare la leva acceleratore costantemente su MAX.

Posizione accensione e avviamento a freddo:

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

Spostare la leva dell'acceleratore (1) completamente in avanti portandola sulla posizione accensione e avviamento a freddo (fare attenzione alla posizione di arresto).

Regolazione del numero di giri del motore a combustione:

Note

Eseguire i lavori di taglio solo con il numero di giri massimo del motore a combustione.

La leva dell'acceleratore deve essere sulla posizione MAX.

Se la leva dell'acceleratore (1) venisse spostata in basso o in alto, cambia il numero di giri del motore a combustione e, se l'apparato di taglio fosse inserito, anche il numero di giri delle lame di taglio.

Posizione MAX:

Se la leva dell'acceleratore (1) venisse spinta in avanti verso il contrassegno MAX, aumenta il numero di giri del motore a combustione.

Posizione MIN:

Se la leva dell'acceleratore (1) venisse spinta indietro verso il contrassegno MIN, diminuisce il numero di giri del motore a combustione.

8.3 Leva acceleratore (RT 4112 SZ)

Nota

In fase di avvio con il motore a combustione freddo la leva acceleratore deve essere portata su MAX per il modello RT 4112 SZ. Inoltre è necessario attivare la manopola accensione e avviamento a freddo.

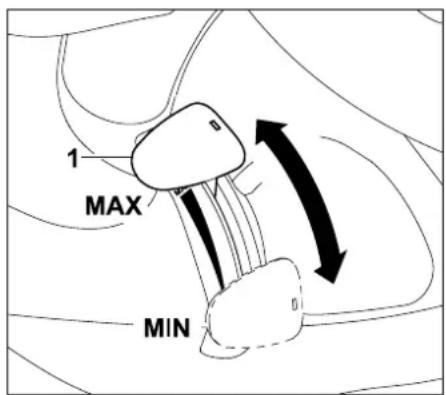

Regolazione del numero di giri del motore a combustione:

Nota

Eseguire i lavori di taglio solo con il numero di giri massimo del motore a combustione.

La leva dell'acceleratore deve essere su MAX.

Se la leva dell'acceleratore (1) venisse spostata in basso o in alto, cambia il numero di giri del motore a combustione e, se l'apparato di taglio fosse inserito, anche il numero di giri delle lame di taglio.

Posizione MAX:

Se la leva dell'acceleratore (1) venisse spinta in avanti verso il contrassegno MAX, aumenta il numero di giri del motore a combustione.

Posizione MIN:

Se la leva dell'acceleratore (1) venisse spinta all'indietro verso il contrassegno MIN, diminuisce il numero di giri del motore a combustione.

8.4 Manopola accensione e avviamento a freddo (RT 4112 SZ)

Per l'avvio con il motore a combustione freddo, il modello RT 4112 SZ è dotato di una manopola accensione e avviamento a freddo supplementare.

Nota

All'avvio del trattorino da giardino con il motore a combustione caldo non è necessario tirare la manopola accensione e avviamento a freddo.

IMPORTANTE:

Non appena il motore a combustione si avvia, riportare la manopola accensione e avviamento a freddo di nuovo nella posizione iniziale.

Attivazione della funzione accensione e avviamento a freddo:

Prima dell'avvio, estrarre la manopola accensione e avviamento a freddo (1) fino alla battuta.

Disattivazione accensione e avviamento a freddo:

Spingere la manopola accensione e avviamento a freddo fino alla battuta.

8.5 Interruttore apparato di taglio

Con l'interruttore dell'apparato di taglio è possibile innestare o disinnestare l'apparato di taglio con il motore a combustione acceso. Le lame di taglio nell'apparato di taglio iniziano a ruotare oppure vengono arrestate.

Nota

Non innestare l'apparato di taglio nell'erba alta o con l'altezza di taglio minima.

Disinnestare l'apparato di taglio solo con il motore a combustione acceso e con il motore a combustione al numero di giri massimo.

Il disinnesto si attiva, per motivi di sicurezza, solo se l'utente siede sul sedile di guida (dispositivo di sicurezza).

Innesto dell'apparato di taglio:

Premere l'interruttore dell'apparato di taglio (1) situato sul lato superiore fino alla battuta.

Disinnesto dell'apparato di taglio:

Premere l'interruttore dell'apparato di taglio (1) situato sul lato inferiore fino alla battuta.

8.6 Interruttore di sicurezza taglio in retromarcia

Con l'interruttore di sicurezza taglio in retromarcia viene attivato l'apparato di taglio per il taglio in direzione retromarcia. Se non viene eseguita alcuna attivazione, per motivi di sicurezza l'apparato di taglio viene automaticamente disinnestato.

Per il taglio in retromarcia azionare una volta e brevemente l'interruttore di sicurezza taglio in retromarcia (1) entro un determinato lasso di tempo con il piede sinistro.

1 Attivazione con apparato di taglio disinnestato:

• Fermare il trattorino da giardino e selezionare la direzione retromarcia. (⇒ 8.7)
• Azionare una volta e brevemente l'interruttore di sicurezza taglio in retromarcia con il piede sinistro.
• Innestare l'apparato di taglio e avviare il taglio in retromarcia entro 5 secondi. (⇒ 8.5) È possibile un'attivazione anche fino ad 1 secondo dopo la partenza.

2 Attivazione con apparato di taglio innestato:

- Azionare una volta e brevemente l'interruttore di sicurezza taglio in retromarcia con il piede sinistro durante il taglio.

- Entro 5 secondi passare alla direzione retromarcia e continuare a tagliare. (⇔ 8.7) È possibile un'attivazione anche fino ad 1 secondo dopo il cambio di direzione di marcia.

Se si premesse continuamente l'interruttore di sicurezza taglio in retromarcia, è necessario rilasciare e attivare nuovamente l'interruttore entro un determinato lasso di tempo.

8.7 Leva selezione direzione di marcia

Nota

Prima di azionare la leva di selezione della direzione di marcia, rilasciare il pedale della frizione. Con il pedale della frizione premuto la leva di selezione della direzione di marcia è bloccata per motivi di sicurezza e non può essere azionata. Azionando semplicemente la leva di selezione della direzione di marcia l'apparecchio non si muove.

La leva della direzione di marcia ha due posizioni. È possibile selezionare la marcia avanti o la retromarcia.

Selezione della direzione di marcia:

Direzione di marcia avanti:

Portare la leva di selezione della direzione di marcia (1) in posizione anteriore.

Direzione di marcia indietro:

Portare la leva di selezione della direzione di marcia (1) in posizione posteriore.

8.8 Volante

Attenzione!

Durante la guida tenere sempre saldamente il volante con entrambe le mani!

L R 1

Ruotando il volante (1) verso sinistra L o verso destra R è possibile cambiare la direzione di marcia dell'apparecchio. Più si ruota il volante (1) tanto più si riduce il raggio di inversione.

8.9 Regolazione del sedile di guida

Il sedile può essere regolato in diverse posizioni.

- Spegnere il motore a combustione. (⇒ 12.3)

• Ribaltare in avanti il sedile di guida.

Allentare entrambi i dadi ad alette (1). Regolare il sedile di guida nella posizione desiderata. Serrare entrambi i dadi ad alette (1).

8.10 Pedale frizione

Nota

Prima di azionare il pedale della frizione accertarsi di aver selezionato la direzione di marcia corretta sulla leva della selezione direzione di marcia.

Se il freno di parcheggio fosse innestato o il pedale del freno fosse premuto, per motivi di sicurezza, il pedale della frizione non funziona in caso di attivazione.

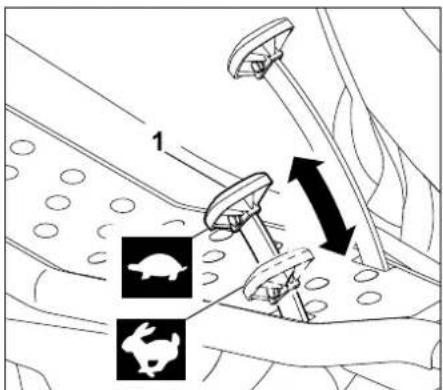

Con l'ausilio del pedale della frizione viene regolata di continuo la velocità di marcia dell'apparecchio.

Alzare il piede dal pedale della frizione (1).

Riduzione della velocità di guida:

Ridurre la pressione sul pedale della frizione (1).

Aumento della velocità di guida:

Premere il pedale della frizione (1) verso il basso.

8.11 Pedale del freno

Con l'ausilio del pedale del freno è possibile rallentare l'apparecchio durante la marcia oppure arrestarlo completamente.

Nota!

Azionando il pedale del freno vengono frenate entrambe le ruote posteriori.

Il freno agisce solo sulle due ruote posteriori.

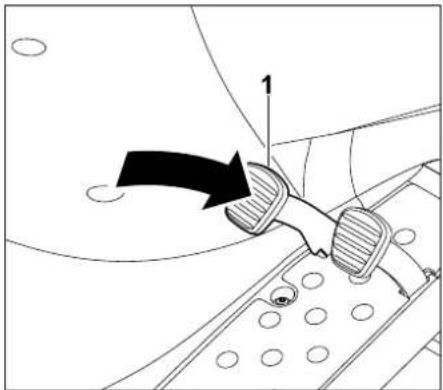

Premere il pedale del freno (1).

Aumentando la pressione esercitata sul pedale del freno (1) si aumenta il potere frenante sulle ruote posteriori.

Attenzione!

Non mettere mai in funzione l'apparecchio con un freno difettoso.

Fare sempre riparare o regolare un freno difettoso da un rivenditore specializzato.

STIHL consiglia di rivolgersi a un rivenditore specializzato STIHL. Non effettuare mai la manutenzione del freno da soli.

8.12 Freno di parcheggio

Con il freno di parcheggio innestato le ruote posteriori dell'apparecchio sono bloccate. In questo modo viene impedito che il trattorino si sposti liberamente (p.es. su terreni in pendenza, ecc.).

Nota

Prima di innestare il freno di parcheggio controllare sempre il funzionamento del freno.

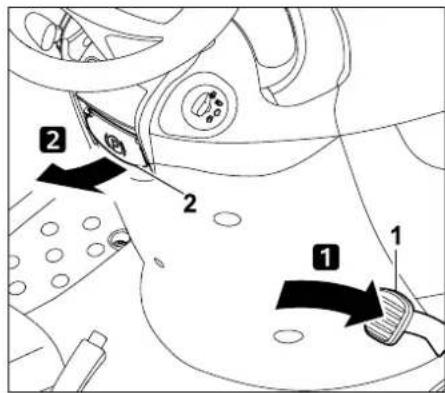

Innesto del freno di parcheggio:

Con il piede premere il pedale del freno (1) fino alla battuta e mantenerlo premuto. Tirare verso l'alto la leva del freno di parcheggio (2).

• Rilasciare nuovamente il pedale del freno. Il freno di parcheggio è innestato se il pedale del freno resta premuto.
• Rilasciare la leva del freno di parcheggio. La leva si sposterà verso il basso. Le ruote posteriori sono bloccate.

Rilascio del freno di parcheggio:

Con il piede premere brevemente il pedale del freno (1).

- Il pedale del freno ritorna nella posizione iniziale (in posizione non premuta). Il freno di parcheggio è disattivato e le ruote posteriori non sono più bloccate.

8.13 Leva di regolazione altezza di taglio

L'altezza di taglio può essere regolata su 7 livelli mediante la leva regolazione altezza di taglio.

Sbloccaggio della leva di regolazione altezza di taglio:

Pericolo di lesioni!

Prima di sbloccare la leva di regolazione altezza di taglio, tenere saldamente la leva afferrandola dall'impugnatura.

Per motivi di sicurezza sbloccare la leva di regolazione altezza di taglio solo quando l'apparecchio è fermo.

Il tipo di procedura di sbloccaggio della leva di regolazione altezza di taglio dipende dal fatto se l'apparato di taglio è montato o smontato.

Sbloccaggio con l'apparato di taglio montato:

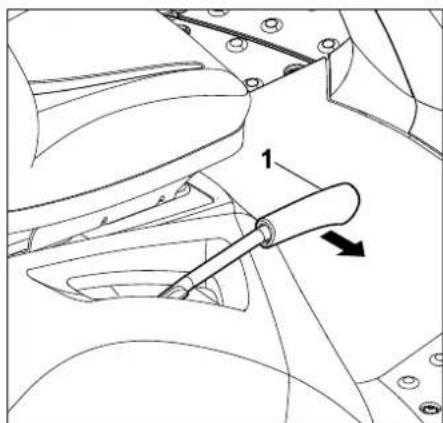

Tirare la leva di regolazione altezza di taglio (1) verso l'interno (verso il sedile di guida) e mantenerla ferma.

Sbloccaggio con l'apparato di taglio smontato:

Premere la leva di regolazione altezza di taglio (1) leggermente verso il basso e mantenerla ferma.

Tirare la leva di regolazione altezza di taglio (1) verso l'interno (verso il sedile di guida) e mantenerla ferma.

- La leva di regolazione altezza di taglio è sbloccata ed è ora possibile regolare il livello di taglio.

Bloccaggio della leva regolazione altezza di taglio:

Spingere lentamente con la mano la leva di regolazione altezza di taglio (1) verso l'esterno, fino a quando la leva si blocca su una posizione di arresto.

8.14 Staffa giunto unidirezionale del cambio

Il cambio può essere disaccoppiato mediante la staffa del giunto unidirezionale del cambio (p.es. per spingere l'appar accoppiato (per la trazione

Attenzione! Pericolo di schiacciamento!

La staffa del giunto unidirezionale del cambio dovrebbe essere estratta solo su superfici piane, poiché l'apparecchio potrebbe spostarsi da solo.

Se si arrestasse l'apparecchio con il cambio disinnestato, è necessario innestare sempre il freno di parcheggio.

Nota

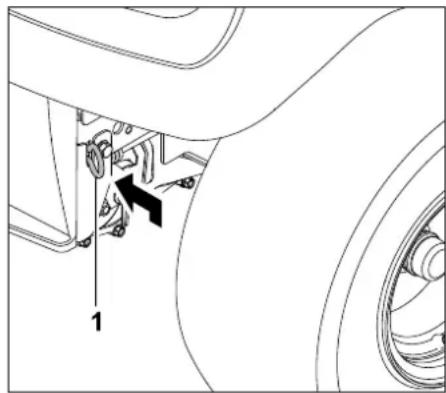

La staffa del giunto unidirezionale del cambio si trova dietro la ruota posteriore destra.

La staffa del giunto unidirezionale del cambio dovrebbe essere estratta solo se si spinge il trattorino da giardino.

Tirare verso l'esterno la staffa del giunto unidirezionale del cambio (1) fino alla battuta.

Innesto del cambio:

Tirare verso l'interno la staffa del giunto unidirezionale del cambio (1) fino alla battuta.

9. Sistema elettronico

Il trattorino da giardino è dotato di un sistema elettronico che prima di ogni avvio e durante il funzionamento controlla tutti i dispositivi di sicurezza garantendo così un funzionamento sicuro.

9.1 Autodiagnosi durante l'avvio

Prima dell'avvio del motore a combustione viene eseguita un'autodiagnosi mediante il sistema elettronico. Durante l'autodiagnosi viene controllato il corretto funzionamento di interruttori, cavi, ecc.

Attivazione dell'autodiagnosi:

• Sedersi sul sedile di guida.
• Rilasciare il freno di parcheggio. (⇒ 8.12)

- Ruotare la chiave d'accensione in posizione "Accensione ON" ( 8.1). Durante tale operazione non attivare alcun interruttore e pedale.

Autodiagnosi senza guasti:

Viene emesso un breve segnale acustico. Il sistema elettronico è attivato e il trattorino da giardino è pronto per essere avviato.

- Avviare il motore a combustione. (⇒ 12.2)

Vengono emessi un segnale acustico continuo oppure tre segnali acustici consecutivi.

Un segnale continuo indica un difetto nel sistema elettronico oppure una batteria collegata con i poli invertiti.

• Ruotare la chiave d'accensione in posizione "Motore a combustione OFF". (⇒ 8.1)
• Controllare la polarizzazione dei collegamenti della batteria e, se necessario, collegare i cavi correttamente. (⇒ 14.18)
• Ripetere l'autodiagnosi. Se dopo il corretto collegamento della batteria il segnale acustico continuo persiste, è presente un guasto nel sistema elettronico. Rivolgersi al proprio rivenditore specializzato. STIHL consiglia di rivolgersi a un rivenditore specializzato STIHL.

Tre segnali acustici consecutivi indicano un difetto nel sistema elettrico (cortocircuito) o nell'interruttore contatto sedile. Non è possibile avviare il motore a combustione.

• Ruotare la chiave d'accensione in posizione "Motore a combustione OFF". (⇒ 8.1)
• Far eseguire una diagnosi approfondita da un rivenditore specializzato. STIHL consiglia di rivolgersi a un rivenditore specializzato STIHL.

9.2 Guasto al trattorino da giardino durante il funzionamento

Il sistema elettronico monitora lo stato di sicurezza durante il funzionamento. In caso di un guasto nel sistema elettrico (cortocircuito, connettore allentato, rottura cavo) vengono emessi tre segnali acustici consecutivi.

Il motore a combustione si spegne.

Azione richiesta:

• Ruotare la chiave d'accensione in posizione "Motore a combustione OFF". (⇒ 8.1)
  • Attivare l'autodiagnosi. (⇒ 9.1)

Se non è possibile eliminare il guasto, è necessario eseguire una diagnosi approfondita. Rivolgersi al proprio rivenditore specializzato. STIHL consiglia di rivolgersi a un rivenditore specializzato STIHL.

9.3 Guasto al sistema elettronico

In casi rari può verificarsi un guasto del sistema elettronico durante il funzionamento. Viene emesso un segnale acustico continuo e il motore a combustione viene spento.

Azione richiesta:

• Ruotare la chiave d'accensione in posizione "Motore a combustione OFF". (⇒ 8.1)
  • Attivare l'autodiagnosi. (⇒ 9.1)
• Avviare nuovamente il motore a combustione. (⇒ 12.2)

Se non è possibile eliminare il guasto, è necessario eseguire una diagnosi approfondita. Rivolgersi al proprio rivenditore specializzato. STIHL consiglia di rivolgersi a un rivenditore specializzato STIHL.

10. Istruzioni di lavoro

Attenzione! Pericolo di lesioni!

Prima di ogni messa in funzione leggere tutte le indicazioni per un funzionamento sicuro dell'apparecchio. Il lavoro su terreni in pendenza richiede un'attenzione e cautela particolari.

Nota Controllare la corretta posizione di montaggio dell'apparato di taglio prima di iniziare il lavoro. Per la prima messa in funzione dell'apparecchio scegliere una superficie piana e priva di asperità e tagliare strisce d'erba diritte e leggermente sovrapposte per esercitarsi. L'erba dovrebbe essere tagliata sempre quando è asciutta.

10.1 Procedura di taglio

Indicazioni generali:

Attenzione, pericolo di incendio!

Fare attenzione a non sovraccaricare il motore dell'apparato di taglio in quanto un sovraccarico può causare lo slittamento continuo della cinghia trapezoidale con conseguente incendio dovuto a surriscaldamento.

Rumori anomali, p. es. uno "strido" (rumore di trascinamento) della cinghia trapezoidale sono sintomo di una sollecitazione eccessiva. Pertanto, in caso di erba alta non tagliare mai l'erba con il canale di scarico otturato, se necessario, utilizzare il kit mulching (accessorio speciale).

L'apparato di taglio deve essere sempre tenuto sgombro da materiale infiammabile (erba, foglie, ecc.), in particolare nella zona della cinghia trapezoidale, e deve essere pulito regolarmente per evitare il pericolo di incendio.

Durante il taglio su grandi superfici l'erba tagliata viene espulsa lateralmente sull'apparato di taglio e rimane infine sul terreno.

Affinché sulle grandi superfici l'erba tagliata venga espulsa, è necessario attenersi ai seguenti punti:

• Rispettare la direzione di marcia.
- Tagliare solo con il motore a combustione al numero di giri massimo. (⇒ 8.2), (⇒ 8.3)

• Il prato dovrebbe essere secco. L'erba tagliata bagnata causa la formazione di strisce d'erba tagliata in seguito al maggiore peso dell'erba.
• Le lame di taglio devono essere in ottime condizioni (affiliate, non danneggiate). (⇒ 14.6)
• Regolare la velocità di marcia in funzione delle caratteristiche dell'erba del prato. (⇔ 8.10)
• Selezionare il livello di taglio desiderato, fare attenzione a non selezionare un taglio troppo basso. (⇒ 12.6)

Direzione di marcia durante il taglio:

Durante il taglio è necessario attenersi alla direzione di marcia corretta. È quindi sempre opportuno selezionare una direzione di taglio che consenta un'espulsione dell'erba tagliata sulla superficie del prato già tagliata. In questo modo l'erba tagliata viene espulsa e distribuita in modo uniforme. Inoltre, si evita una sollecitazione eccessiva dell'apparecchio causata da grandi quantità di erba.

Esempio:

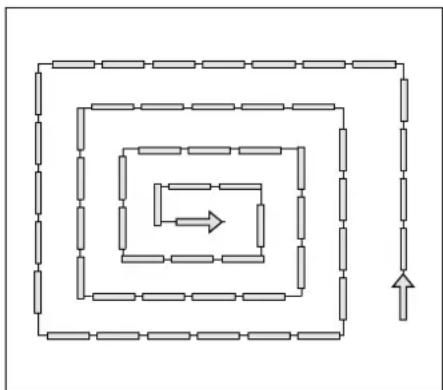

Procedura di taglio a forma di spirale

La procedura di taglio viene eseguita in senso antiorario e dall'esterno verso l'interno. In questo modo l'erba tagliata viene espulsa sulla superficie del prato già tagliata.

• Iniziare sul lato esterno della superficie di prato e lavorare inizialmente verso l'interno.
• Selezionare la direzione di marcia in senso antiorario.

Prevenzione di intasamenti sull'apparato di taglio/nell'apertura di scarico:

Al fine di evitare intasamenti nell'apertura di scarico dell'apparato di taglio sarebbe sempre necessario eseguire un'ispezione visiva dell'apertura durante la procedura di taglio e, se necessario, eseguire una pulizia.

Se l'apertura di scarico dovesse intasarsi con dell'erba in tempi brevi, ridurre la velocità di guida oppure selezionare un livello di taglio più alto.

Se il problema persistesse, probabilmente significa che le lame di taglio non sono affiliate oppure sono danneggiate o le alette sulle lame di taglio sono usurate. Affilare le lame di taglio oppure sostituirle.

Inoltre, sarebbe opportuno pulire accuratamente il lato interno dell'apparato di taglio, l'apertura di scarico sull'apparato

di taglio e le lame di taglio dopo ogni impiego in modo che non rimangano residui di erba.

Concimazione:

Il taglio dell'erba sottrae al terreno sostanze nutritive che devono essere ripristinate mediante un concime per prati di lunga durata e di ottima qualità. Generalmente è necessario procedere alla concimazione tre volte per ogni stagione. Il prato dovrebbe essere asciutto affinché il concime non si attacchi ai fili d'erba bruciandoli. Innaffiare preferibilmente il prato al fine di togliere il concime dai fili d'erba (attenersi alle indicazioni del produttore).

Lavoro senza danneggiare il terreno:

I fattori più importanti per un lavoro che non danneggi il terreno sono la tecnica di lavoro e l'umidità del terreno.

Per ottenere un taglio soddisfacente è necessario adattare la velocità di guida allo stato dell'erba da tagliare (altezza e foltezza) e all'umidità del prato.

Curve troppo strette aumentano il carico sul tappeto erboso e, in particolare se il prato è umido, sono causa di un cattivo risultato di taglio, perché le ruote penetrano nel terreno.

11. Dispositivi per la sicurezza

L'apparecchio è dotato di diversi dispositivi di sicurezza al fine di garantirne un utilizzo sicuro e di evitare un uso inappropriato.

Pericolo di lesioni!

Non mettere in funzione l'apparecchio se uno dei dispositivi per la sicurezza è difettoso. Rivolgersi a un rivenditore specializzato. STIHL consiglia di rivolgersi a un rivenditore specializzato STIHL.

Per avviare il motore a combustione è necessario che:

– l'apparato di taglio sia disinserito.
- il pedale del freno sia premuto o il freno di parcheggio innestato.

Il motore a combustione viene disattivato, se l'utente:

• scende dal sedile di guida con l'apparecchio di taglio innestato.
• scende dal sedile di guida e non innesta il freno di parcheggio.

Freno motore lama integrato:

Dopo il disinnesto le lame si arrestano completamente al massimo dopo 5 secondi.

Nota

Dopo l'innesto dell'apparato di taglio le lame iniziano a ruotare e si percepisce un rumore tipo vortice di vento.

Il tempo di persistenza corrisponde alla durata del vortice dopo il disinnesto e può essere misurato con un cronometro.

Per controllare il freno motore lama integrato, misurare con un cronometro la durata del vortice dopo il disinnesto.

Se si superano i 5 secondi: rivolgersi a un rivenditore specializzato STIHL.

12. Messa in servizio dell'apparecchio

• Leggere attentamente il capitolo "Per la vostra sicurezza" ed attenersi a quanto descritto. (⇒ 4.)
• Familiarizzare con tutti gli elementi di comando dell'apparecchio. (⇔ 8.)
• Prima della messa in funzione vedere il piano di manutenzione ed eseguire tutti i lavori di manutenzione necessari. (⇒ 14.1)
• Prima di ogni messa in funzione controllare che tutti i dispositivi di sicurezza funzionino. I dispositivi di sicurezza devono essere montati e non devono essere danneggiati, ponticellati o modificati. (⇒ 11.)

Pericolo di lesioni!

Per motivi di sicurezza non usare l'apparecchio su pendii con una pendenza superiore a 10° (17,6 %). Il 17,6 % di inclinazione del pendio corrispondono a una pendenza di 17,6 cm su 100 cm di superficie orizzontale.

12.1 Rifornimento di carburante

Volume massimo del

serbatoio:

9 litri

Suggerimento:

Usare carburanti di marca e di recente produzione. Le istruzioni riguardanti la qualità del carburante (numero di ottani) sono disponibili nelle istruzioni per l'uso del motore a combustione).

- Benzina senza piombo.

Procedura di rifornimento:

• Prima di riempire il serbatoio spegnere il motore a combustione e lasciarlo raffreddare (leggermente caldo). (⇒ 12.3)
• Innestare il freno di parcheggio. (⇒ 8.12)

Per evitare di versare il carburante, durante il rifornimento sarebbe necessario usare un apposito imbuto (non compreso nella fornitura).

Riempiere lentamente e con cautela il serbatoio con del carburante. Al fine di evitare una fuoriuscita di carburante, è necessario versare il carburante in diverse fasi.

Tra le singole fasi di versamento rimuovere l'imbuto e controllare visivamente il livello di riempimento nel serbatoio.

Più carburante è già stato versato, minori dovrebbero essere le quantità di carburante che ad ogni fase è necessario versare. Per consentire l'espansione del carburante, non caricare mai il carburante oltre il bordo inferiore del bocchettone di rifornimento.

Tappo del serbatoio:

9 L 1

Svitare il tappo del serbatoio (1) (attenersi alla direzione indicata dalla freccia) e rimuoverlo.

- Versare il carburante nel serbatoio con l'ausilio di un apposito imbuto (non compreso nella fornitura) (fare riferimento alla procedura di rifornimento).

9 L 1

Montare il tappo del serbatoio (1) e avvitarlo (attenersi alla direzione indicata dalla freccia). Quindi serrare manualmente il tappo del serbatoio (1).

- Rimuovere l'eventuale carburante fuoriuscito e lasciarlo evaporare per qualche minuto prima di avviare il motore a combustione.

12.2 Avviamento del motore a combustione

Pericolo di lesioni!

Prima di avviare l'apparecchio leggere attentamente il capitolo "Per la vostra sicurezza" ed attenersi a quanto riportato in tale sezione. (⇔ 4.) Avviare l'apparecchio solo quando l'utente siede sul sedile di guida.

Durante ogni fase di lavoro (p.es. taglio dell'erba) la leva dell'acceleratore dovrebbe trovarsi sempre su MAX.

Fare attenzione a non danneggiare l'apparecchio!

Se il motore a combustione non si avvia, tener presente che ripetuti tentativi di avviamento potrebbero far ingolfare il motore a combustione. Ad ogni tentativo la chiave d'accensione non dovrebbe essere tenuta in posizione "Avvio motore a combustione" per più di 10 secondi.

Osservanza dei seguenti punti prima dell'avvio del motore

• Leggere attentamente il capitolo "Per la vostra sicurezza" ed attenersi a quanto riportato in tale sezione. (⇒ 4.)
• Controllare il livello dell'olio motore. (⇒ 14.12)

• Liberare da residui d'erba tagliata l'apparato di taglio e il vano motore.

• Controllare il carburante.

• Controllare sempre il funzionamento del freno prima di ogni messa in funzione. (⇒ 12.5)
• Regolare in tutte le posizioni desiderate il sedile di guida sull'apparecchio (regolazione sedile di guida). Mai con il motore a combustione acceso!
• Non avviare l'apparecchio se ci fossero persone nelle vicinanze, soprattutto bambini o animali.

Sequenza di avviamento

Avviare l'attrezzo nella seguente sequenza.

• Aprire il rubinetto del carburante. (⇒ 14.8)
• Premere fino alla battuta e tenere premuto il pedale del freno o innestare il freno di parcheggio prima di avviare l'attrezzo. (⇒ 8.11), (⇒ 8.12)
• Controllare l'interruttore dell'apparato di taglio: l'apparato di taglio deve essere disinserito. (⇒ 8.5)
• Inserire la chiave d'accensione nel blocchetto di avviamento e ruotarla in posizione "Accensione inserita" o "Motore a combustione acceso". (⇒ 8.1)

- Con motore a combustione freddo:

RT 4097 SX:

portare la leva dell'acceleratore sulla posizione accensione e avviamento a freddo. (⇒ 8.2)

RT 4112 SZ:

posizionare la leva acceleratore su MAX e tirare la manopola accensione e avviamento a freddo.

Con motore a combustione caldo:

portare la leva dell'acceleratore su MAX. ( 8.3)

- Ruotare la chiave d'accensione in posizione "Avvio motore a combustione".

Il motore a combustione si avvia. Una volta avviato il motore a combustione, rilasciare la chiave d'accensione. Dopo essere stata rilasciata, la chiave d'accensione ritorna automaticamente nella posizione "Accensione inserita" o "Motore a combustione acceso".

- RT 4097 SX:

con il motore a combustione acceso, riportare la leva acceleratore su MAX.-Fare attenzione alla posizione di arresto. (⇒ 8.2)

RT 4112 SZ:

premere la manopola di accensione e avviamento a freddo. (⇒ 8.4)

- Il motore a combustione è in funzione. Si può togliere il piede dal pedale del freno.

12.3 Spegnimento del motore a combustione

Prima di spegnere il motore a combustione disinnestare

l'apparato di taglio. (⇒ 8.5)

Pericolo di lesioni!

Se si abbandona l'apparecchio dopo lo spegnimento del motore a combustione, per motivi di sicurezza, è necessario rimuovere la chiave d'accensione. La chiave d'accensione deve essere conservata in luogo a cui hanno accesso solo le persone autorizzate, al fine di evitare un utilizzo da parte di bambini o di altre persone che non conoscono l'apparecchio. Inoltre, prima di allontanarsi dall'apparecchio innestare sempre il freno di parcheggio. (⇔ 8.12)

Sequenza di spegnimento del motore a combustione:

• Frenare l'apparecchio sino ad arresto completo.
• Disinnestare l'apparato di taglio. (⇒ 8.5)
• Portare la leva dell'acceleratore in posizione MIN. (⇒ 8.2), (⇒ 8.3)
• Ruotare la chiave d'accensione in posizione "Motore a combustione spento". Il motore a combustione si spegne.
• Innestare il freno di parcheggio. (⇒ 8.12)
• Se necessario, chiudere il rubinetto carburante. (⇒ 14.8)
• Estrarre la chiave d'accensione e conservarla in un luogo a cui possono accedere solo persone autorizzate.

12.4 Guida

Attenzione!

Su terreni non erbosi tenere sempre una velocità di guida moderata.

Prima di cambiare la direzione di marcia, in particolare su terreni in pendenza, adeguare la velocità di guida alla situazione.

Per garantire un raffreddamento del cambio ottimale, è necessario regolare la velocità di marcia solo tramite il pedale frizione al regime massimo del motore a combustione.

Attenersi ai seguenti punti prima della guida dell'apparecchio:

• Prima di ogni partenza controllare sempre il funzionamento del freno. (⇒ 8.11)
• Innestare la staffa del giunto unidirezionale del cambio. (⇒ 8.14)
• Fermare l'apparecchio e dopo l'arresto completo spostare la leva di selezione della direzione di marcia.

Guida in avanti:

• Avviare il motore a combustione. (⇒ 12.2)
• Portare la leva di selezione della direzione di marcia in posizione anteriore (direzione di marcia avanti). (⇒ 8.7)
• Rilasciare il freno di parcheggio, se innestato. (⇒ 8.12)
• Premendo sul pedale della frizione viene regolata la velocità di guida e l'apparecchio si sposta in avanti.

Guida in retromarcia:

• Avviare il motore a combustione. (⇒ 12.2)
- Portare la leva di selezione della direzione di marcia in posizione posteriore (direzione retromarcia). (⇒ 8.7)
- Rilasciare il freno di parcheggio, se innestato. (⇒ 8.12)
- Premendo sul pedale della frizione si regola la velocità di guida e l'apparecchio si sposta indietro.

12.5 Frenata

Pericolo di lesioni!

Prima della frenata ridurre la velocità sollevando il piede dal pedale della frizione. Se possibile, non frenare improvvisamente a piena velocità.

• Ridurre la velocità di marcia.
• Spingere verso il basso il pedale del freno in modo uniforme fino a quando l'apparecchio si arresta.

12.6 Regolazione dell'altezza di taglio

Pericolo di lesioni!

Per motivi di sicurezza regolare l'altezza di taglio solo quando l'apparecchio è fermo.

• Rallentare l'apparecchio fino all'arresto completo. (⇒ 12.5)

• Sbloccare la leva della regolazione altezza di taglio e mantenerla in tale posizione. (⇒ 8.13)

• L'altezza di taglio può essere regolata spostando in alto o in basso la leva della regolazione altezza di taglio su 7 livelli di taglio.

• Bloccare la leva della regolazione altezza di taglio. (⇒ 8.13)

Livello di taglio 1:

altezza di taglio 35 mm

Livello di taglio 7:

altezza di taglio 90 mm

12.7 Taglio

Se l'apparato di taglio venisse innestato durante la marcia, per un breve lasso di tempo il numero di giri del motore a combustione diminuisce, a seguito del maggior carico (attivazione delle lame).

Prima del taglio:

• Leggere e attenersi alle indicazioni riportate nel capitolo "Istruzioni per il lavoro". (⇒ 10.)
• Durante il taglio, impostare sempre il numero di giri del motore massimo. Le lame di taglio sono ottimizzate per tale numero di giri e in questo modo è possibile ottenere il migliore risultato di taglio e la massima capacità di taglio.

Innesto dell'apparato di taglio nella seguente sequenza:

• Avviare il motore a combustione. (⇒ 12.2)

• Portare la leva dell'acceleratore in posizione MAX. (⇒ 8.2), (⇒ 8.3)

• Condurre il trattorino da giardino sulla superficie da tagliare. Non innestare l'apparato di taglio nell'erba alta o con l'altezza di taglio minima. Innestare l'apparato di taglio solo quando l'apparecchio si trova sulla superficie da trattare.

- Taglio con marcia avanti: selezionare la direzione di marcia avanti (⇒ 8.7), infine innestare l'apparato di taglio premendo l'interruttore dell'apparato di taglio. (⇒ 8.5)

Taglio in retromarcia:

selezionare la direzione retromarcia ( 8.7) e azionare una volta e brevemente l'interruttore di sicurezza taglio in retromarcia ( 8.6), infine innestare l'apparato di taglio premendo l'interruttore dell'apparato di taglio entro 6 secondi. ( 8.5)

Durante il taglio:

• Portare la leva dell'acceleratore in posizione MAX. (⇒ 8.2), (⇒ 8.3)
• Adattare sempre la velocità di marcia all'altezza dell'erba oppure al livello di taglio.
  In caso di erba alta oppure di livello di taglio minimo, selezionare una velocità di marcia bassa.

Cambio di direzione di marcia con l'apparato di taglio innestato:

- Per il taglio in retromarcia azionare una volta e brevemente l'interruttore di sicurezza taglio in retromarcia entro un determinato lasso di tempo (5 secondi prima oppure 1 secondo dopo il passaggio al taglio in retromarcia). (⇒ 8.6)

• Arrestare l'apparecchio sulla superficie prato e impostare la direzione di marcia desiderata con la leva direzione di marcia. ( 8.7)
• Continuare il taglio.

La lama dovrebbe essere disinnestata nella seguente sequenza:

• Portare l'apparecchio su un manto erboso già tagliato o selezionare l'altezza di taglio massima dell'apparato di taglio. (⇒ 8.13)
• Premere l'interruttore dell'apparato di taglio per disinnestare l'apparato di taglio. (⇒ 8.5)

Pericolo di lesioni!

Dopo aver disinnestato l'apparato di taglio fare attenzione in quanto lama continuerà a funzionare fino a 5 secondi prima di arrestarsi completamente. (⇔ 11.)

12.8 Traino di carichi

Pericolo di lesioni!

Prima di attaccare dei carichi controllare sempre il funzionamento del freno. (⇔ 8.11) Le caratteristiche di guida dell'attrezzo cambiano durante il trasporto di carichi (spazio di frenata maggiore, velocità inferiore cambiando la direzione di marcia, ecc.). Più aumenta il carico e più cambiano le caratteristiche di guida!

Evitare danni all'attrezzo!

Su terreni in pendenza si riduce il carico massimo trainabile.

kg

Carico massimo trasportabile con rimorchio su superficie piana = 250 kg Carico massimo trasportabile con rimorchio su una pendenza di 10° = 100 kg

max 40 kg max 40 kg

Carico statico massimo = 40 kg

Carico di trazione massimo = 40 kg

Si raggiunge un carico di trazione di 40 kg sull'attacco del rimorchio durante il traino di un rimorchio su una superficie piana con un peso di 250 kg.

12.9 Funzionamento su terreni in pendenza

• Controllare sempre il funzionamento del freno prima dell'utilizzo su un pendio. (⇒ 12.5)
• Percorrere il pendio in senso longitudinale. Se ci si sposta trasversalmente aumenta il rischio di ribaltamento dell'apparecchio. Fare attenzione all'inclinazione pendio massima. (⇒ 4.7)
• Evitare cambi di direzione sui pendii. Se non fosse possibile evitare i cambi di direzione, eseguirli con la massima cautela.

13. Apparato di taglio

13.1 Smontaggio dell'apparato di taglio

Pericolo di lesioni!

Prima di ogni lavoro sull'apparato di taglio leggere attentamente il capitolo "Per la vostra sicurezza" ed attenersi a quanto descritto. (⇒ 4.)

• Arrestare l'apparecchio su di un fondo piano e stabile.
• Spegnere il motore a combustione. (⇒ 12.3)
• Estrarre la chiave d'accensione.
• Innestare il freno di parcheggio. (⇒ 8.12)
• Selezionare l'altezza di taglio massima. (⇒ 8.13)

Allentamento della cinghia trapezoidale:

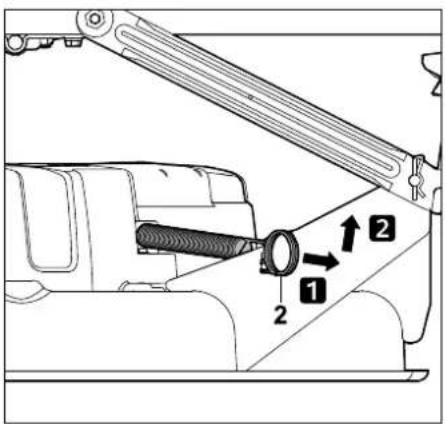

Tirare la molla di tensione (2) verso la parte posteriore, sganciarla e rimuoverla.

Stacco della copertura cinghia trapezoidale sul lato anteriore:

- Inserire le ruote fino alla battuta verso sinistra.

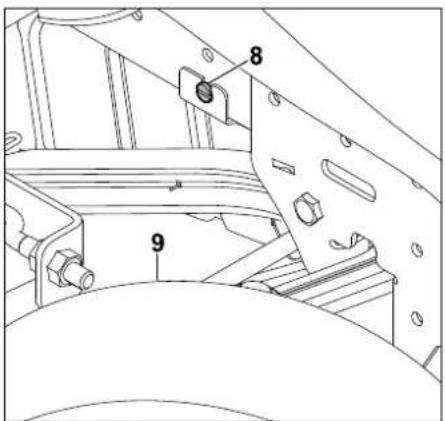

Allentare la vite (8) dietro alla ruota anteriore destra (9).

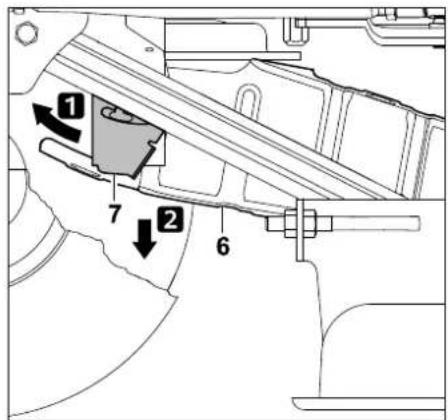

Spingere la piastra di fermo (7) in avanti e mantenerla ferma. Ribaltare la copertura della cinghia trapezoidale (6) verso il basso. La copertura della cinghia trapezoidale è applicata sulla cinghia trapezoidale.

Sgancio della cinghia trapezoidale:

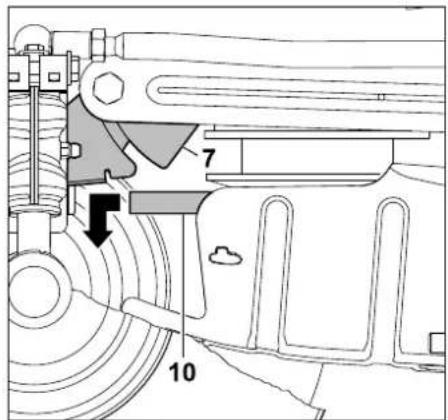

7 10

Spingere la piastra di fermo (7) in avanti e mantenerla ferma. Tirare in avanti la cinghia trapezoidale (10) e sganciarla.

Sgancio dell'apparato di taglio dal retro:

Pericolo di schiacciamento! Estraendo le copiglie di sicurezza accertarsi che nessuna parte del corpo (mano, dita, piedi, ecc.) si trovi direttamente sotto l'apparato di taglio.

Pericolo di lesioni! La leva di regolazione altezza di taglio è sottoposta a tensione dopo lo sgancio dell'apparato di taglio sulla parte posteriore. Direttamente dopo lo sgancio posizionare con cautela la leva di regolazione altezza taglio sul livello di taglio massimo.

Note Per facilitare lo smontaggio è necessario attenersi scrupolosamente alla sequenza indicata.

- Selezionare l'altezza di taglio minima. (⇒ 8.13)

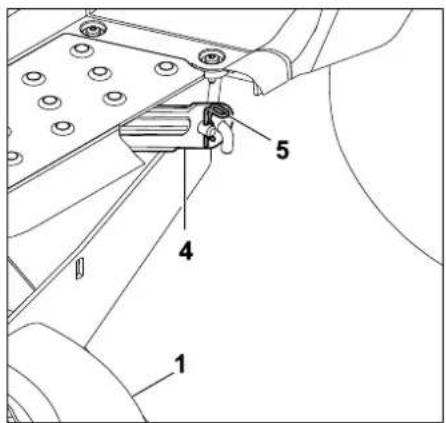

1 4 5
