MANUALE UTENTE KDD 191 D NF IN Koenic

Istruzioni di sicurezza

• Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e persone con ridotte capacità mentali, fisiche o sensoriali o prive di esperienza e conoscenze in merito, in presenza di altre persone che ne sorveglino l'operato o ricevano istruzioni sull'uso dell'apparecchio in modo sicuro e ne comprendano i pericoli.
• Ai bambini dai 3 anni è consentito riempire e svuotare gli apparecchi refrigeratori.
• I bambini non devono giocare con l'apparecchio.
• La pulizia e a manutenzione non devono essere effettuati da bambini a meno che non siano di età superiore a 8 anni e controllati.
• Se il cavo è danneggiato, è necessario farlo sostituire dal produttore o dall'assistenza o personale qualificato per evitare pericoli.
• Il prodotto è progettato per la preparazione di normali quantità in ambiente domestico, o ambienti simili non commerciali. Ambienti comparabili a quello domestico includono cucine per staff nei negozi, uffici, ambito agricolo o altre piccole attività o per l'uso da parte degli ospiti presso costruzioni bed & breakfast, piccoli hotel e strutture residenziali simili.
• Attenzione! Tenere le aperture di ventilazione, all'interno e all'esterno dell'apparecchio, libere da ostruzioni.

Italiano

Istruzioni di sicurezza

• Attenzione! Non usare mezzi meccanici o altri mezzi diversi da quelli consigliati dal produttore per accelerare il processo di sbrinamento.
• Attenzione! Non danneggiare il circuito del refrigerante.
• Attenzione! Non usare apparecchi elettrici nei compartimenti per gli alimenti del prodotto a meno che non siano del tipo raccomandato dal produttore.
• Non mettere sostanze esplosive come bombolette per l'aerosol contenenti propellente infiammabile in questo prodotto.
• La sorgente luminosa (solo LED) può essere sostituita soltanto da un elettricista riconosciuto/persona qualificata. *
• Seguire le istruzioni nel capitolo Pulizia e cura.
• Avvertenza: Il gas di raffreddamento e di isolamento sono infiammabili. Quando si smaltisce il prodotto, farlo solo presso un centro di smaltimento autorizzato o contattare il responsabile dell'assistenza.

Istruzioni di sicurezza

- Per evitare la contaminazione degli alimenti, rispettare le seguenti istruzioni:

- L'apertura prolungata dello sportello può causare un significativo aumento della temperatura nei vani dell'apparecchio.

- Pulire regolarmente le superfici che possono venire a contatto con gli alimenti e i sistemi di drenaggio accessibili.

- Conservare la carne e il pesce crudo in appositi contenitori in frigorifero, in modo che non venga a contatto con altri alimenti o che non coli su di essi.

- Gli scomparti per surgelati a due stelle sono adatti alla conservazione di alimenti pre-congelati, alla conservazione o alla produzione di gelato e alla produzione di cubetti di ghiaccio.

- Gli scomparti a una, due e tre stelle non sono adatti al congelamento di alimenti freschi.

- Se l'apparecchio refrigerante viene lasciato vuoto per lunghi periodi, spegnere, sbrinare, pulire, pulire, asciugare e lasciare lo sportello aperto per evitare lo sviluppo di muffe all'interno dell'apparecchio.

Italiano

Istruzioni di sicurezza

1. Leggere con attenzione questo manuale dell'utente al primo utilizzo e consegnarlo col prodotto. Far attenzione alle avvertenze sul prodotto e in questo manuale d'uso. Contiene informazioni importanti per la sicurezza nonché relative all'uso e alla manutenzione del dispositivo.

2. Non posizionare oggetti pesanti sull'apparecchio.

3. Non immergere mai le parti elettriche in acqua durante la pulizia. Non tenere mai il dispositivo sotto acqua corrente.

4. Non cercare per nessun motivo (ad es. danno al cavo, prodotto caduto, ecc.) di riparare il prodotto da solo. Per la manutenzione e riparazione, consultare un responsabile autorizzato.

5. Il voltaggio deve corrispondere alle informazioni presenti sull'etichetta del modello del prodotto.

6. Solo lo scollegamento del prodotto dalla presa può separare completamente il prodotto dalla corrente. Accertarsi che la spina di corrente sia in condizione corretta.

7. Evitare guasti del cavo di alimentazione causati da calpestamento o contatto con angoli taglienti.

8. Conservare il dispositivo e il cavo di alimentazione lontano da fonti di calore come forni, piastre e altri dispositivi/oggetti che producono calore.

9. Tirare sempre la spina e non il cavo di alimentazione. Non tirare mai dal cavo.

10. Scollegare il dispositivo se non in uso, prima di montare o smontare accessori e prima di pulirlo.

11. Usare questo prodotto in ambienti chiusi e mai all'aperto.

12. Questo apparecchio non è idoneo per uso commerciale. Esso è stato progettato solo per uso domestico.

13. Assicurarsi che i componenti elettrici, le parti sotto tensione e il cavo di alimentazione non si bagnino.

14. Utilizzate solamente accessori forniti con il dispositivo o consigliati dal produttore!

66

1. Non coprire il dispositivo quando è in funzione. Pericolo d'incendio!

2. Attenzione! Durante il posizionamento dell'apparecchio, assicurarsi che il cavo di alimentazione non sia intrappolato o danneggiato.

3. Attenzione! Non collocare prese portatili sul retro dell'apparecchio.

4. Importante! Prima dell'impiego verificare che il prodotto sia utilizzabile. Il prodotto non verrà usato se mostra tracce di danni o se lo si sospetta essere difettoso.

Attenzione: rischio di incendio! Materiali infiammabili.

Attenzione! Durante l'uso,

la manutenzione e lo smaltimento dell'apparecchio, prestare attenzione al simbolo sul lato sinistro, che si trova sul retro dell'apparecchio (pannello posteriore o compressore. E' il simbolo di pericolo d'incendio. Ci sono materiali infiammabili nelle tubazioni del refrigerante e nel compressore. Per favore, stai lontano da una fonte d'incendio durante l'uso, la manutenzione e lo smaltimento.

Congratulazioni!

Grazie per aver acquistato un prodotto KOENIC. Leggere questo manuale con attenzione e conservarlo per futura consultazione.

Uso previsto

Questo prodotto è adatto esclusivamente per la conservazione in frigorifero e il congelamento di cibo e bevande. Qualsiasi altro uso può danneggiare il prodotto e causare lesioni.

• Il prodotto non è destinato ad essere utilizzato come apparecchio da incasso.
• Questo apparecchio refrigerante è destinato ad essere utilizzato a temperature ambiente comprese tra 10°C e 38°C.

Questo prodotto è progettato esclusivamente per l'uso domestico e non è destinato all'uso commerciale.

Imtron GmbH non si assume alcuna responsabilità in caso di danni al prodotto, alle cose o in caso di lesioni personali dovuti a usi inappropriati o impropri, o per usi del prodotto che non rispondono alle finalità indicate dal costruttore.

Prima messa in funzione

Rimuovere accuratamente il prodotto e gli accessori dalla confezione originale. Si consiglia di conservare la confezione originale per l'immagazzinamento. Se si desidera smaltire la confezione originale, osservare le disposizioni di legge applicabili. In caso di domande relative al corretto smaltimento, contattare il centro locale di gestione dei rifiuti.

Ispezionare i contenuti della consegna per verificarne la completezza e l'eventuale presenza di danni. Nel caso in cui il contenuto sia incompleto o danneggiato, contattare immediatamente il punto vendita.

Dopo il disimballaggio, fare riferimento al capitolo sulla Pulizia e cura.

Garanzia e parti di ricambio

Il periodo di garanzia del prodotto, così come le condizioni applicabili della garanzia, si trovano nella scheda di garanzia fornita con il prodotto. Le parti di ricambio, elencate nella direttiva corrispondente sull'ecodesign, possono essere ottenute contattando il centro di assistenza clienti, per un periodo di almeno 7 anni, ovvero 10 anni.

Italiano

Contenuto della fornitura

1 x frigorifero e congelatore combinato
1 x portauova da 8
1 x vaschetta per cubetti di ghiaccio
1 x manuale dell'utente
3 x rondelle di spessore
2 x piastre per congelamento rapido degli alimenti

Comandi e componenti

A Pannello di controllo con display

A1 Display della temperatura frigorifero/congelatore
A2 Pulsante della temperatura FRIDGE
A3 Pulsante della temperatura CONVERTIBLE ZONE
A4 Pulsante della temperatura FREEZER
A5 Indicatore modalità di congelamento rapido
A6 Indicatore modalità ECO
A7 Indicatore modalità vacanza
A8 Pulsante di selezione MODE
A9 Pulsante di blocco/sblocco LOCK 3s

B Sportello del frigorifero con maniglia incassata, lato sinistro
c Ripiano sportello frigorifero (6x)
D Ripiano portabottiglie frigorifero (2x)
€ Cassetto per frutta e verdura
F Sportello del frigorifero con maniglia incassata
G Vano per congelatore (1x ripiano, 2x cassetti)
H Cavo di alimentazione con spina (non illustrato)
1 Piedino di regolazione, anteriore
J Vano convertibile
K Sportello vano convertibile
Grande scomparto per alimenti freschi
M Scomparto frigorifero
N Sportello del frigorifero con maniglia incassata, lato destro
o Luce del frigorifero *

Accessori

1 x portauova da 8
1 x vaschetta per cubetti di ghiaccio
3 x rondelle di spessore

Installazione

Fig. 1 Posizionare l'unità su una superficie piana e stabile. Mantenere le distanze minime da tutti i lati.
Fig. 2 L'irregolarità del piano può essere compensata con i piedini anteriori regolabili.
Fig. 3 Il frigorifero e il congelatore sono dotati di ripiani in vetro e cassetti che, se necessario, possono essere rimossi tirandoli in avanti. Il ripiano superiore può essere inserito a diverse altezze.

Avvertenza

Se il frigorifero è stato immagazzinato, trasportato o ribaltato lateralmente durante il trasporto o l'installazione, deve essere messo in posizione verticale per 12 ore prima di essere collegato alla rete elettrica.

Nota:

All'interno di ogni porta è presente un tampone di gomma che non deve essere rimosso.

Pericolo di soffocamento

Tenere i paracolpi in gomma lontano dai bambini!

Regolazione sportello

Se i bordi superiori o inferiori degli sportelli del frigorifero non sono allineati possono essere regolati utilizzando una o più delle rondelle scanalate in dotazione.

Spingere verso l'alto lo sportello inferiore e introdurre una rondella scanalata sul perno della cerniera proprio sotto il bordo inferiore dello sportello.

Funzionamento

Fig. Inserire la spina di alimentazione in una presa di corrente appropriata.

Nota:

Lasciare raffreddare il prodotto per circa 2-3 ore prima di conservarvi gli alimenti.

Impostazioni

Fig. Il pannello di controllo è bloccato durante il normale funzionamento. Prima di regolare le impostazioni descritte di seguito, premere il tasto di blocco/sblocco. LOCK per almeno 3 secondi. Il simbolo si spegne e tutti i pulsanti vengono sbloccati. Tutte le impostazioni effettuate si attivano solo dopo il blocco automatico, 25 s dopo l'ultima interazione.

Impostazione della temperatura del congelatore

Fig. Premere il pulsante FREEZER per impostare la temperatura del congelatore da -14 a -22°C a passi di 1°C. Dopo aver effettuato l'impostazione il display resta sbloccato per altri 25 secondi. Si noti che quanto più la temperatura impostata è bassa, tanto più aumenta il consumo di energia.

Impostazione temperatura convertibile

Fig. Premere il pulsante CONVERTIBLE ZONE per impostare la temperatura della zona convertibile da -20 a 5°C con incrementi di 1°C di temperatura e per spegnerla (OFF). Dopo la regolazione il display resta sbloccato per altri 25 secondi. Si noti che il consumo energetico aumenta se la temperatura impostata è bassa.

Impostazione della temperatura del frigorifero

Fig. Premere il pulsante FRIDGE per impostare la temperatura del frigorifero e per spegnerlo (OFF). Dopo aver effettuato l'impostazione il display resta sbloccato per altri 25 secondi. Si noti che quanto più la temperatura impostata è bassa, tanto più aumenta il consumo di energia.

Funzioni ECO, vacanza e super congelamento

Fig. Premendo il pulsante MODE è possibile selezionare tre diverse funzioni come indicato dal simbolo.

• Modalità ECO: In questa modalità il vano del frigorifero e del congelatore vengono regolati automaticamente in funzione della temperatura ambiente. Il vano frigorifero è regolabile a piacere utilizzando il pulsante CONVERTIBLE ZONE. La modalità resta attiva finché non è disattivata manualmente.
• Modalità vacanza: In questa modalità, il congelatore e il vano convertibile restano regolabili singolarmente e il frigorifero è impostato a 17 °C. Quando si attiva questa modalità, assicurarsi che nessun alimento sia lasciato nello scomparto frigorifero. La modalità è attiva fintanto che non viene disattivata manualmente.
• Modalità super congelamento: In questa modalità, solo la temperatura impostata del congelatore è regolata a -25°C per 50 ore. Successivamente, il congelatore funziona alla temperatura preimpostata. Se la modalità è attivata, il consumo di energia del prodotto incrementa.

Nota:

Attivare questa funzione 5-6 ore prima di inserire alimenti freschi da congelare. Quindi il tempo di congelamento sarà ridotto, mantenendo una migliore qualità del cibo. Anche il tempo di congelamento si ridurrà leggermente quando la funzione viene attivata proprio quando gli alimenti sono conservati nel comparto congelatore.

Italiano

Per disattivare le funzioni ausiliarie, sbloccare nuovamente il pannello di controllo come descritto nella sezione Setting e premere ripetutamente il pulsante MODE finché non si accende nessuno dei simboli di funzione aggiuntivi. Di conseguenza, tutte le funzioni aggiuntive vengono disattivate e l'apparecchio funziona alle temperature preimpostate.

Allarme sportello aperto

Se lo sportello del frigorifero o del congelatore resta aperto per 60 secondi, verrà emesso un allarme periodico, ripetuto ciclicamente fino alla chiusura dello sportello.

Consigli per il risparmio energetico

• Non posizionare il prodotto in prossimità di fonti di calore (radiatore o cucina, ecc.)
• Assicurarsi che l'aria fluisca senza ostacoli attorno al frigorifero e al freezer.
• Se si è formato del ghiaccio, sbrinare l'apparecchio. Uno spesso strato di ghiaccio influisce sulla trasmissione del freddo, aumentando così il consumo energetico.
• Quando si apre l'apparecchio per prendere fuori gli alimenti, aprire lo sportello per breve tempo solamente. Un minor tempo d'apertura dello sportello porta ad un minor deposito di ghiaccio sulle pareti del freezer.
• Selezionare l'impostazione del regolatore della temperatura secondo la capacità di riempimento del prodotto.
• Usare cassetti, cestini o ripiani per conservare gli alimenti. Se l'energia del prodotto viene usata in modo efficiente, il consumo energetico può essere ridotto al minimo.
• Si consiglia di non rimuovere tutti gli accessori, come cassetti, ripiani, in quanto ciò potrebbe aumentare il consumo di energia.

Pulizia e manutenzione

Attenzione

• Scollegare il prodotto e lasciarlo raffreddare completamente prima di pulirlo.
• Durante la pulizia, non usare mai solventi o materiali abrasivi, spazzole metalliche, oggetti metallici o taglienti. I solventi sono pericolosi alla salute umana e possono attaccare le parti in plastica, mentre i meccanismi di pulizia e gli utensili potrebbero graffiare la superficie.
• Non usare mai olio o grasso sulla guarnizione della porta. Col tempo la renderà porosa.

• Non usare sistemi di pulizia a vapore. Il vapore potrebbe venire a contatto con parti elettriche del prodotto, causando un corto circuito.

• Pulire le superfici esterne del dispositivo con un panno umido e quindi asciugarle completamente.

• Far attenzione a non far entrare acqua all'interno del prodotto (ad esempio, attraverso l'interruttore).
• Pulire la guarnizione della porta solo con acqua, e poi asciugarla accuratamente.
• Le parti amovibili, ad es. ripiani in vetro, possono essere asportate per la pulizia.

Smantellamento

Se si dovesse verificare un arresto più lungo durante il funzionamento del frigorifero, si devono eseguire i seguenti passaggi:

• Scollegare il prodotto.
• Svuotare il prodotto.
• Pulire l'interno dello scomparto del freezer e lasciare asciugare.
• Pulire facendo attenzione, tutti gli accessori (cassetti per le verdure, scomparti dello sportello, ripiani in vetro, ecc.)
• Lasciare lo sportello aperto per evitare la formazione di odori spiacevoli e di umidità.

Dati tecnici

Tensione 220 - 240 V~
Frequenza 50 Hz
Corrente nominale 1,5 A
Consumo energetico kWh/anno 261 kWh
Capacità netta del frigorifero 429 L
Capacità netta del congelatore 81 L
Capacità netta del vano convertibile 90 L
Capacità di congelamento 10,4 kg/24 h
Temperatura ambiente 10°C - 38°C
Misure (H x L x P) 1905 x 910 x 690 mm
Profondità con lo sportello aperto 1062 mm

in base alla norma EN 62552: 2020

Questo prodotto contiene una sorgente luminosa con classe di efficienza energetica G.

Questo prodotto è previsto per l'uso in classi climatiche da SN a ST

Classe climatica	Temperatura ambiente
SN +10 a +32 °C
N +16 a +32 °C
ST	+16 a +38 °C

Utilizzare il link https://eprel.ec.europa.eu/ per accedere alla banca dati europea dei prodotti (EPREL), in cui vengono salvate ulteriori informazioni sul prodotto. Digitare il codice identificativo del modello, che si trova sul pannello del prodotto così come sull'etichetta energetica o semplicemente scansionare il codice QR sull'etichetta energetica per accedere alle informazioni del modello.

Italiano

Risoluzione dei problemi

Se ci sono problemi durante il funzionamento, fare riferimento alla seguente tabella. Se i problemi non possono essere risolti come indicato nella voce Soluzione o se sono necessarie parti di ricambio per l'auto-riparazione, contattare il centro di assistenza. Le rispettive linee telefoniche sono indicate nella scheda di garanzia fornita con il presente prodotto. Tenere presente che un'auto-riparazione impropria può portare a pericoli oltre che all'annullamento della garanzia e pertanto deve essere evitata, in caso di dubbi.

Problema Possibili cause	Soluzione
Il prodotto non funziona • Alimentazione interrotta • Controllare alimentazione elettrica
La temperatura negli scomparti non è abbastanza bassa.	• Lo sportello non è ben chiuso o viene aperto spesso.	• Riposizionare gli alimenti in modo che la porta possa essere chiusa saldamente.
	• La temperatura ambiente è inferiore a 10°C o superiore a 38°C	• Il prodotto è previsto venga usto in un ambiente con temperature fra i 10°C e i 38°C.
L'acqua si raccoglie nella parte inferiore dello scomparto	• Gli alimenti vengono a contatto on la parete posteriore dello scomparto.	• Allontanare gli alimenti o il contenitore dalla parete posteriore
La lampada interna non si illumina	• La lampada è difettosa • Contattare il centro assistenza

Codici di errore

Causa Codici
Trasmissione del segnale tra la scheda di controllo e la scheda madre. Probabili difetti del cablaggio (fili e connettori), della scheda madre o della scheda di controllo	E0
Sensore di temperatura del comparto frigorifero E1
Sensore di temperatura del comparto congelatore E2
Sensore della temperatura di sbrinamento nel comparto congelatore E3
Riscaldatore di sbrinamento del fusibile collegato al riscaldatore E5
Sensore di temperatura del vano convertibile E11

Quando vengono trovati codici di ERRORE, contattare l'assistenza clienti. Le rispettive linee telefoniche sono indicate nella scheda di garanzia fornita.

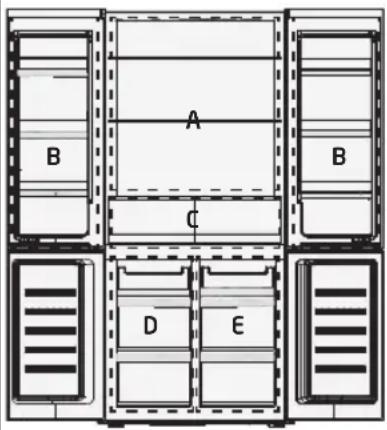

Conservazione di alimenti e bevande

	Area	Alimento e impostazione di temperatura raccomandata
	A Scomparto frigorifero (4°C)
	B Ripiano dello sportello (4°C)Conservazione di bevande, latte, yogurt, uova e burro.
	C Comparto frutta e verdura (4°C)
	D Congelatore 4* (-18 °C)Alimenti per la conservazione a lungo termine- Cassetto superiore: Conservazione di alimenti surgelati e gelati.- Cassetti centrali: Conservazione di carne cruda, pollame, pesce- Cassetti inferiori: Contenitore per verdure congelate, patatine, alimenti freschi congelati.
	E Zona convertibile (5~-20°C)Temperatura variabile con intervallo ampio

Come conservare cibi e bevande per la migliore conservazione nel lungo periodo, al fine di evitare sprechi alimentari?

Vano frigo

• Utilizzare contenitori di plastica riciclata, metallo, alluminio e vetro, nonché involucri di plastica per imballare alimenti.
• Dovrebbe essere garantita la copertura di liquidi e alimenti che portano alla formazione di odori o che possono facilmente andare a male o che possono trasferire il gusto.

• Se si deve conservare solo una piccola quantità di cibo, si consiglia l'uso degli scaffali sopra il vano frutta e verdura.

• Gli alimenti che emettono una grande quantità di gas etilene e quelli sensibili ad essi, come frutta, verdura e lattuga, devono sempre essere separati l'uno dall'altro o imballati per non ridurre i tempi di conservazione; ad esempio, non tenere insieme i pomodori con kiwi o cavolo.

• Utilizzare il portabottiglie per evitare il ribaltamento delle bottiglie.
• Non conservare gli alimenti troppo vicini l'uno all'altro per consentire una sufficiente circolazione dell'aria.
• L'impostazione della temperatura consigliata per lo scomparto frigo è di 4°C. Se impostata, gli alimenti possono essere normalmente conservati per alcuni giorni.

Italiano

Raccomandazioni per la refrigerazione degli alimenti

• Conservare gli alimenti freschi e non danneggiati. La qualità e la freschezza verranno quindi conservate più a lungo.
• Nel caso di prodotti di largo consumo e prodotti in bottiglia, non superare la data di scadenza specificata dal produttore.
• Per conservare aroma, colore e freschezza, imballare o coprire bene il cibo prima di metterlo nell'apparecchio. Ciò eviterà che i sapori che si trasferiscono tra gli alimenti e le parti in plastica si scoloriscano.
• Lasciare raffreddare cibi e bevande caldi prima di riporli nel comparto frigorifero.

Congelatore

• Ideale per conservare cibi congelati, preparare cubetti di ghiaccio e congelare cibi freschi.
• Se si conservano solo piccole quantità di cibo nel congelatore, si consiglia di utilizzare l'area più fredda del congelatore (corrisponde all'area centrale)
• La temperatura consigliata per lo scomparto congelatore è di -18°C.
• Il periodo di conservazione indicato sulla confezione è decisivo per i prodotti surgelati disponibili in commercio.

Raccomandazioni per il congelamento degli alimenti

• Congelare quantità maggiori di cibo negli scomparti inferiori per alimenti congelati. È qui che il cibo si congela in modo particolarmente rapido e delicato.
• Distribuire il cibo negli scomparti o nei contenitori per alimenti congelati.
• Non portare il cibo che deve essere congelato a contatto con il cibo congelato. Se necessario, riporre gli alimenti congelati negli scomparti degli alimenti congelati.
• Importante per una circolazione d'aria illimitata nell'apparecchio: inserire gli scomparti per alimenti congelati fino all'arresto.
• Attivare la funzione di super congelamento 24 ore prima di introdurre gli alimenti nell'apparecchio.

Nota: La conservazione di alimenti alla temperatura non corretta può portare a una perdita di qualità o a un aumento dello spreco di cibo.

Tempi di conservazione e temperatura

Nota: La conservazione prolungata o la conservazione a temperature di congelamento inadeguate possono causare la perdita di qualità o il deterioramento degli alimenti, che causa spreco di cibo, che diventa non commestibile e può causare intossicazione alimentare. La temperatura minima nella maggior parte dei casi dovrebbe essere di -18°C o inferiore. Seguire il massimo I tempi di conservazione consigliati sono riportati di seguito:

• Stufato, gelato, salsicce, pane: 2-6 mesi
- Pesce, gamberi, agnello, carne: 4-8 mesi
• Verdure, frutta, pollame, manzo: 6-12 mesi
