MANUALE UTENTE Pickup ION

Guida per l'uso Italiano (20 - 25)

Guida per l'uso (Italiano)

Introduzione

Contenuti della confezione

PickupTM	Microfono e cavo (250 cm)
Guida rapida	Cavo aux stereo da 3,5 mm (61 cm)
Cavo di alimentazione (AC) (183 cm)	Cavo di alimentazione (12V DC) (306 cm)

Assistenza

Per le ultime informazioni in merito a questo prodotto (documentazione, specifiche tecniche, requisiti di sistema, informazioni sulla compatibilità, ecc.) e per effettuarne la registrazione, recarsi alla pagina ionaudio.com.

Per ulteriore assistenza sul prodotto, recarsi alla pagina ionaudio.com/support.

Batterie ricaricabili

Le batterie ricaricabili al piombo-acido sono dello stesso tipo di quelle utilizzate nelle automobili. Come nel caso della batteria dell'auto, la maniera in cui si utilizza questa batteria ha un notevole impatto sulla sua vita utile. Con un utilizzo adeguato, una batteria al piombo-acido può durare per anni. Ecco alcune raccomandazioni per garantire la massima durata dalla batteria interna.

Utilizzo generico Caricare a fondo il prodotto prima di utilizzare l'altoparlante.

Caricare a fondo il prodotto prima di riporlo.

Come riporre Per la massima longevità del prodotto, evitare di riporlo a temperature eccessivamente l'apparecchio elevate (superiori a 32 °C / 90 °F) o eccessivamente fredde (meno di 0 °C / 32 °F).

L'impianto audio può essere lasciato collegato. Così facendo la batteria non si sovraccarica.

Se si lascia il livello della batteria basso e non la si ricarica per 6 mesi, potrebbe perdere capacità in via permanente.

Riparazioni Se la batteria non si carica, verificare le condizioni del fusibile presso l'ingresso del cavo di alimentazione. Se il fusibile non è intatto e non si carica, contattare il dipartimento parti di ricambio alla pagina ionaudio.com.

Come eliminare Recarsi con l'apparecchio presso un centro di riciclaggio oppure eliminarlo in l'apparecchio conformità con le normative locali.

Avvertenze relative al cavo di prolunga:

• Mantenere tutti i cavi elettrici in buone condizioni. Non utilizzare cavi usurati, nudi o sfilacciati che possono causare scosse elettriche quando il Pickup™ è collegato all'alimentazione a parete.
• Se occorre utilizzare un cavo di prolunga, servirsi di cavi di prolunga con messa a terra che presentino una tensione nominale per un utilizzo da esterni e dotato di un terzo filo di terra.
• Evitare di utilizzare cavi di prolunga eccessivamente lunghi, che potrebbero causare cadute di tensione producendo il surriscaldamento del cavo.
• Quando si utilizzano lunghi cavi di prolunga con il Pickup™, servirsi di un cavo più pesante con una dimensione maggiore del filo per ridurre la caduta di tensione (più il cavo è lungo o sottile, maggiore è la caduta di tensione).

America del Nord: Non utilizzare il Pickup™ con un cavo di ingresso IEC dal valore nominale inferiore a 15 A.

UE: Non utilizzare il Pickup™ con un cavo di ingresso IEC dal valore nominale inferiore a 10 A.

Utilizzo all'aperto e cura

Sebbene il Pickup™ sia impermeabile e in grado di sopportare eventuali schizzi d'acqua, leggere attentamente i consigli di cui sotto per ottenere le migliori prestazioni dal Pickup™:

• Il Pickup ^TM deve essere utilizzato unicamente all'aperto, con prese di alimentazione o prolunghe dalla tensione nominale specifica per un utilizzo all'aperto.
• Portare il Pickup ^TM all'interno in caso di maltempo.
  •Non collocare il Pickup ^TM in acqua.
• Non collegare il cavo di alimentazion al Pickup ^TM in un ambiente bagnato. Assicurarsi che l'ingresso di alimentazione, il cavo di alimentazione e la presa di alimentazione siano completamente asciutti prima di effettuare qualsiasi collegamento.
• Avvertenza: mantenere qualsiasi dispositivo non impermeabile (telefono, lettore musicale, ecc.) in un luogo asciutto dove non sia interessato dall'acqua rischiando di causare scosse elettriche.

Inizio rapido

1. Assicurarsi che tutti gli elementi elencati nel paragrafo Contenuti della confezione siano contenuti nella confezione stessa.
2. Leggere attentamente le istruzioni di sicurezza e garanzia prima di utilizzare il prodotto.
3. Per garantire la massima durata della batteria, assicurarsi di averla caricata completamente prima del primo utilizzo.
4. Studiare lo Schema dei collegamenti.
5. Assicurarsi che il volume Main del Pickup™ sia su zero.
6. Collegare i dispositivi.
7. Alzare il volume fino al livello desiderato.
8. Una volta finito di utilizzare il Pickup ^TM , riportare il volume Main a zero.

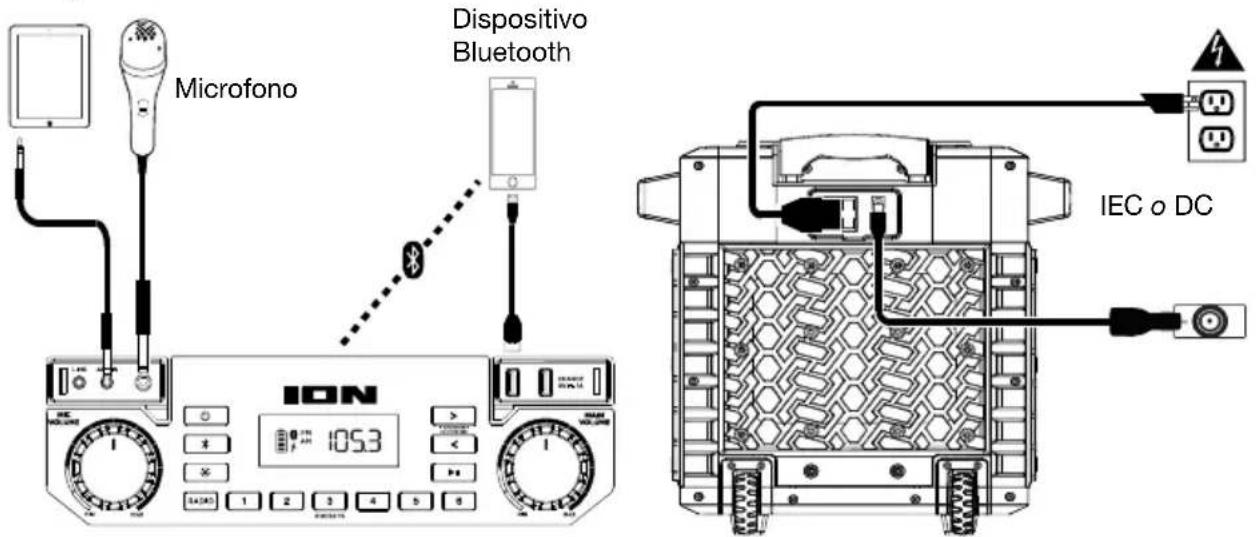

Schema dei collegamenti

Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

Tablet,

lettore

MP3, ecc.

Microfono Dispositivo Bluetooth ION 105.3 IEC o DC

Pannello anteriore Pannello posteriore

Caratteristiche

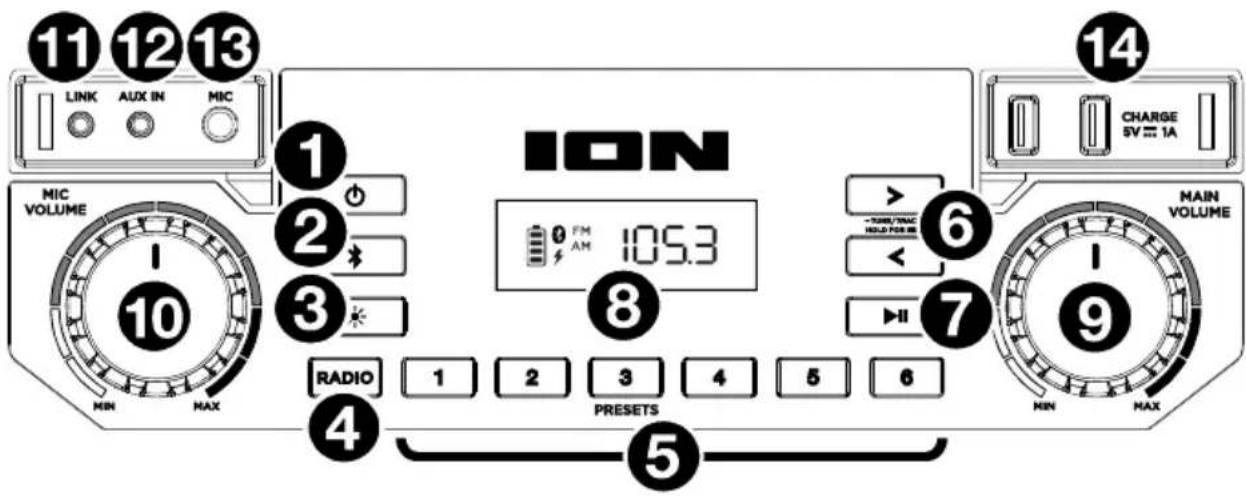

Pannello anteriore

11 12 13 LINK AUX IN MIC MIC VOLUME 10 MIN MAX 1 2 3 4 5 ION 105.3 RADIO 1 2 3 4 5 6 PRESETS 6 7 MAIN VOLUME 14 CHARGE SV 1A 6 7 19 MIN MAX

1. Tasto di alimentazione: accende o spegne il Pickup™. Va notato che quando il Pickup™ è collegato ad una fonte di alimentazione, non deve essere necessariamente acceso per caricare la batteria. Quando l'alimentazione è accesa, a display compare l'indicatore di alimentazione.
2. Tasto Bluetooth: Premere il tasto Bluetooth per scollegare un dispositivo Bluetooth collegato ed entrare in modalità di collegamento per collegare un altro dispositivo Bluetooth.

3. Tasto di modalità luci: premere questo pulsante per selezionare il funzionamento delle luci del pannello anteriore:

4. Bianco: le luci sono accese stabilmente di colore bianco.

5. Ciclo cromatico: le luci si accendono lentamente e passano ciclicamente da un colore all'altro. Tenere premuto il tasto di modalità luminosa per congelare le luci su un colore specifico.
6. Beat Sync: le luci reagiscono al battito della musica.

7. Off: le luci si spengono. Questa è la modalità predefinita nel momento in cui il Pickup™ viene acceso.

8. Selettore radio: questo interruttore imposta il sintonizzatore su FM, AM, o spegne la radio.

9. Preset AM/FM: consentono di memorizzare una stazione radio preferita e di sintonizzarsi rapidamente su una stazione radio predefinita. Sono disponibili 6 posizioni numeriche per memorizzare preset su banda AM e 6 per memorizzare preset su banda FM. Per aggiungere un preset:

i. Selezionare la banda AM o FM e quindi servirsi dei tasti del sintonizzatore Radio per selezionare la stazione radio desiderata.
ii. Tenere premuto un tasto numerico preset per assegnare la stazione corrente a tale numero di preset. A display compare "SAVE" per mostrare che la stazione è stata salvata. Per utilizzare un preset aggiunto, selezionare leggermente un numero di preset una volta per recarsi alla stazione radio memorizzata.

1. Tasti Tune/Track (sintonia/traccia): toccare questi tasti per sintonizzare una stazione radio o per passare alla traccia precedente/successiva su un dispositivo Bluetooth collegato. Per effettuare la "scansione" (passare alla stazione libera successiva), tenere premuto uno di questi tasti per alcuni secondi fino a quando non inizia a cercare una stazione. L'apparecchio ricorderà l'ultima stazione selezionata e ripartirà da tale stazione in caso di spegnimento e riaccensione.

2. Play/Pause: premere questo tasto per riprodurre o mettere in pausa una traccia da un dispositivo Bluetooth collegato.

3. Display: mostra la stazione radio corrente, lo stato della batteria, e lo stato del Bluetooth.

4. Indicatori di carica: quando il cavo di alimentazione è collegato, il movimento del segmento superiore della batteria a livello dell'indicatore di carica mostra che la batteria si sta caricando. Una volta completata la ricarica, tutti i segmenti della batteria saranno accesi senza lampeggiare. Quando il cavo di alimentazione è scollegato, i segmenti della batteria mostrano il livello di carica.

5. Icona a fulmine: l'icona a fulmine si illumina quando il cavo di alimentazione è collegato a una presa.
6. Icona Bluetooth: l'icona Bluetooth non è accesa quando il Pickup™ viene acceso la prima volta (a meno che quest'ultimo non fosse accoppiato in precedenza con un dispositivo). Quando un dispositivo è collegato al Pickup™, l'icona Bluetooth è illuminata in maniera fissa.

7. Indicatore di alimentazione: Quando il Pickup™ è acceso, l'indicatore di alimentazione (display radio a punti decimali) sarà illuminato. Questo indicatore di alimentazione non si illumina quando Pickup™ è spento.

8. Comando volume Main: questo comando regola il volume principale di mix dell'altoparlante, che comprende l'ingresso ausiliario (aux), il sintonizzatore e l'audio di un dispositivo Bluetooth accoppiato.

9. Comand volume microfono: questo comando regola il volume di microfono.
10. Uscita collegamento: Collegare due o più Pickup ^™ insieme servendosi di un cavo stereo aux da 3,5 mm (1/8") per unire l'uscita Link di un Pickup ^™ all'ingresso Aux del secondo Pickup ^™ .
11. Ingresso ausiliario: questo ingresso stereo da 3,5 mm (1/8") può essere utilizzato per collegare un smartphone, un lettore MP3 o altre sorgenti audio.
12. Ingresso microfono: Collegare un microfono da 6,35 mm (1/4") a questo ingresso.
13. Porte di carica USB: collegare a questo livello il cavo di ricarica del dispositivo per ricaricarlo. La carica tramite USB funziona unicamente quando l'apparecchio è acceso.

Nota bene: per caricare smartphone e tablet più in fretta, mettere lo schermo del dispositivo in stand-by.

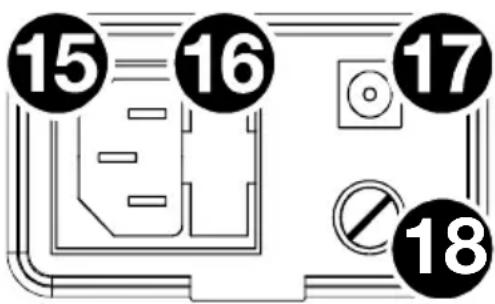

Pannello posteriore

1. Ingresso cavo di alimentazione (IEC): per caricare l'apparecchio, inserire a questo livello il cavo di alimentazione IEC in dotazione. L'indicatore di carica si accende quando la batteria è sotto carica. Va notato che quando il cavo di alimentazione è collegato, la batteria si caricherà anche quando l'apparecchio è in uso.

2. Fusibile (IEC): se il fusibile dell'apparecchio è rotto, sollevare questa linguetta per sostituirlo. Sostituire il fusibile con uno dalla tensione nominale adeguata. L'utilizzo di un fusibile dalla tensione nominale errata può danneggiare l'apparecchio e/o il fusibile.

3. Ingresso cavo di alimentazione (DC): Inserire il cavo di alimentazione 12 VDC in dotazione a questo livello per alimentare il Pickup™ dalla presa di alimentazione a 12 V di un veicolo.

4. Fusible (DC): se il fusibile dell'apparecchio è rotto, servirsi di un cacciavite o di un altro attrezzo per sollevare questa linguetta per sostituire il fusibile. Sostituirlo con un fusibile dalla tensione nominale adeguata. L'utilizzo di un fusibile dalla tensione nominale errata può danneggiare l'apparecchio e/o il fusibile.

15 16 17 18

Accoppiamento di un dispositivo Bluetooth

1. Accendere il dispositivo Bluetooth.
2. Accendere il Pickup ^™ . Se in precedenza è stato collegato a un altro dispositivo Bluetooth, il Pickup ^™ vi si ricollegherà. Per annullare il collegamento, se l'icona Bluetooth è accesa in maniera fissa, premere e rilasciare il tasto Bluetooth.
3. Navigare nella schermata di configurazione del dispositivo Bluetooth, trovare "Pickup" e collegarlo.
   Nota bene: se il dispositivo Bluetooth richiede un codice, digitare 0000.
4. Per annullare il collegamento, quando l'icona Bluetooth è accesa in maniera fissa, premere e rilasciare il tasto Bluetooth.
5. Per collegarlo ad un altro dispositivo Bluetooth, ripetere il passo 3.

Nota bene: la portata massima si ottiene servendosi di dispositivi dotati di Bluetooth 4.0 o superiore.

Accoppiamento di un dispositivo Bluetooth servendosi dell'NFC

L'NFC (comunicazione in prossimità) consente lo scambio di dati tra dispositivi, come nell'accoppiamento, mettendoli delicatamente insieme. Verificare nel manuale del proprio dispositivo se questa funzione è supportata.

Per utilizzare l'NFC per l'accoppiamento con il Pickup™:

1. Per utilizzare l'NFC, il dispositivo deve essere acceso e sbloccato.
2. Entrare nel menu Settings del dispositivo e verificare che NFC sia acceso (On) (questo passaggio andrà effettuato una sola volta).
3. Accendere il Pickup ^TM .
4. Toccare e mantenere brevemente il dispositivo contro il logo NFC.
5. Seguire le istruzioni di accoppiamento che compaiono sul telefono. Se viene richiesta una password, digitare 0000.
6. Spingere delicatamente il dispositivo contro il logo NFC situato sul pannello superiore del Pickup ^™ .

Utilizzo della radio

Selezionare una stazione radio:

1. Premere il pulsante Radio per selezionare AM o FM.
2. Premere il tasto Tune o Track per selezionare una stazione radio.

Per effettuare la "scansione" (passare alla stazione disponibile successiva), tenere premuto uno di questi tasti per alcuni secondi fino a quando non inizia a cercare una stazione.

Nota bene: interrompere la riproduzione da Bluetooth o disabilitarlo interamente prima di utilizzare la radio per evitare che entrambi i segnali audio siano attivi allo stesso tempo.

Salvare una stazione radio come preset:

1. Premere il pulsante Radio per selezionare AM o FM.
2. Premere il tasto Tune o Track per selezionare una stazione radio.
3. Tenere premuto un tasto Preset per assegnare la stazione corrente a tale numero di preset. A display compare "SAV" per mostrare che la stazione è stata salvata.

Richiamare una stazione radio salvata su preset:

1. Premere il pulsante Radio per selezionare AM o FM.
2. Premere un tasto Preset per selezionare una stazione radio predefinita salvata in precedenza.

Per spegnere la radio, premere il tasto Radio fino a quando non passa a Off.

Risoluzione di problemi

Il suono è distorto: provare ad abbassare il volume della propria fonte audio, dello strumento musicale o del microfono. Inoltre, provare a ridurre il volume complessivo del Pickup™ utilizzando la manopola Volume Main.

Eccessivi bassi: provare a regolare la tonalità o il comando EQ a livello della fonte audio per abbasare il livello dei bassi. Ciò permetterà di suonare la musica più forte prima che salti (che si verifichi distorsione).

Quando si utilizzano i microfoni si verifica un fischio ad alto pitch: si tratta probabilmente di ritorno. Puntare i microfoni lontani dalle casse.

C'è una scarsa ricezione AM: Per regolare la ricezione AM, spostare l'intero apparecchio.

Se non si sente il microfono al di sopra del volume della musica: abbassare il volume della musica a livello della fonte.

Impossibile riprodurre musica da un drive flash: le porta USB sono intese unicamente per la ricarica di dispositivi USB.
