MANUAL DE USUARIO Pickup ION

Guía del usuario Español (8 - 13)

Guía del usuario (Español)

Introducción

Contenido de la caja

PickupTM	Micrófono y 6,35 mm cable (250 cm)
Guía de inicio rápido	Cable auxiliar estéreo de 3,5 mm (61 cm)
DC 12V cable de alimentación (306 cm)	AC cable de alimentación (183 cm)

Soporte

Para obtener la información más reciente acerca de este producto (documentación, especificaciones técnicas, requisitos de sistema, información de compatibilidad, etc.) y registrarlo, visite ionaudio.com.

Para obtener soporte adicional del producto, visite ionaudio.com/support.

Baterías recargables

Las baterías de plomo-ácido recargables son del mismo tipo que se usa en los automóviles. Al igual que con la batería del vehículo, la forma en que se usa tiene una influencia significativa en la duración de su vida útil. Con un uso y tratamiento correctos, una batería de plomo-ácido puede durar varios años. He aquí algunas recomendaciones para prolongar la vida útil de la batería interna.

Uso general Cargue completamente la batería antes de utilizando el altavoz. Cargue la batería completamente después de cada uso.

Almacenamiento Para lograr la mayor longevidad del producto, no lo almacene a temperaturas muy altas (superiores 32 °C / 90 °F) o muy frías (inferiores a 0 °C / 32 °F). Es aceptable dejar su sistema de sonido enchufado. No sobrecargará la batería. Si deja que el nivel de la batería baja y no la carga durante 6 meses, puede perder permanentemente su capacidad.

Reparación Si la batería no se carga, compruebe su fusible cerca de la entrada del cable de alimentación. Si el fusible está intacto y la batería sigue sin cargarse, póngase en contacto con ION Audio en ionaudio.com.

Disposición final Lleve la unidad a un centro de reciclaje o deséchela de acuerdo a las ordenanzas locales.

Advertencias sobre los cables de prolongación:

• Mantenga todos los cables eléctricos en buen estado. No use cables desgastados, pelados o deshilachados, que puedan causar descargas eléctricas cuando el Pickup™ está conectado al tomacorriente de la pared.
• Si debe usar un cable de prolongación, utilice sólo cables que estén especificados para uso en exteriores y equipos con puesta a tierra para un tercer conductor.
• Evite usar cables de prolongación excesivamente largos, que puedan causar caídas de voltaje y por consiguiente el recalentamiento del cable.
• Cuando use cables de prolongación largos con el Pickup™, utilice un cable de mayor capacidad con conductores de tamaño más grande a fin de reducir la caída de voltaje (cuanto más largo o más delgado sea el cable, mayor es la caída de tensión).

América del Norte: No use el Pickup™ con un cable de entrada IEC especificado para menos de 15A.

UE: No use el Pickup™ con un cable de entrada IEC especificado para menos de 10A.

Uso y cuidado a la intemperie

Aunque el Pickup™ es resistente al agua y capaz de tolerar salpicaduras, lea las sugerencias que se incluyen a continuación para obtener el mejor rendimiento del Pickup™:

• El Pickup ^TM sólo puede usarse en exteriores con tomas de corriente o cables de prolongación aptos para el uso en exteriores.
• Traiga a los Pickup ^TM bajo techo durante condiciones meteorológicas extremas.
• No coloque el Pickup ^TM sobre agua estancada.
• No conecte el adaptador de carga al Pickup ^TM en un ambiente húmedo. Asegúrese de que la entrada para la entrada de alimentación, el cable de alimentación y la toma de corriente estén completamente secos antes de realizar cualquier conexión.
• ADVERTENCIA: Coloque los dispositivos no resistentes al agua (teléfonos, reproductores de música, etc.) en un lugar seco donde no sean afectados por el agua y causen un riesgo de electrocución.

Instalación rápida

1. Asegúrese de que todos los artículos indicados en Contenido de la caja estén incluidos en ella.
2. Lea el manual sobre la seguridad y la garantía antes de utilizar el producto.
3. Para asegurar una máxima vida útil de la batería, asegúrese de que esté completamente cargada antes de utilizarla por primera vez.
4. Estudie el Diagrama de conexión.
5. Asegúrese de que el volumen principal del Pickup™ esté en cero.
6. Conecte sus dispositivos.
7. Suba el volumen hasta un nivel confortable.
8. Regrese el volumen principal a cero cuando termine de usar el Pickup™.

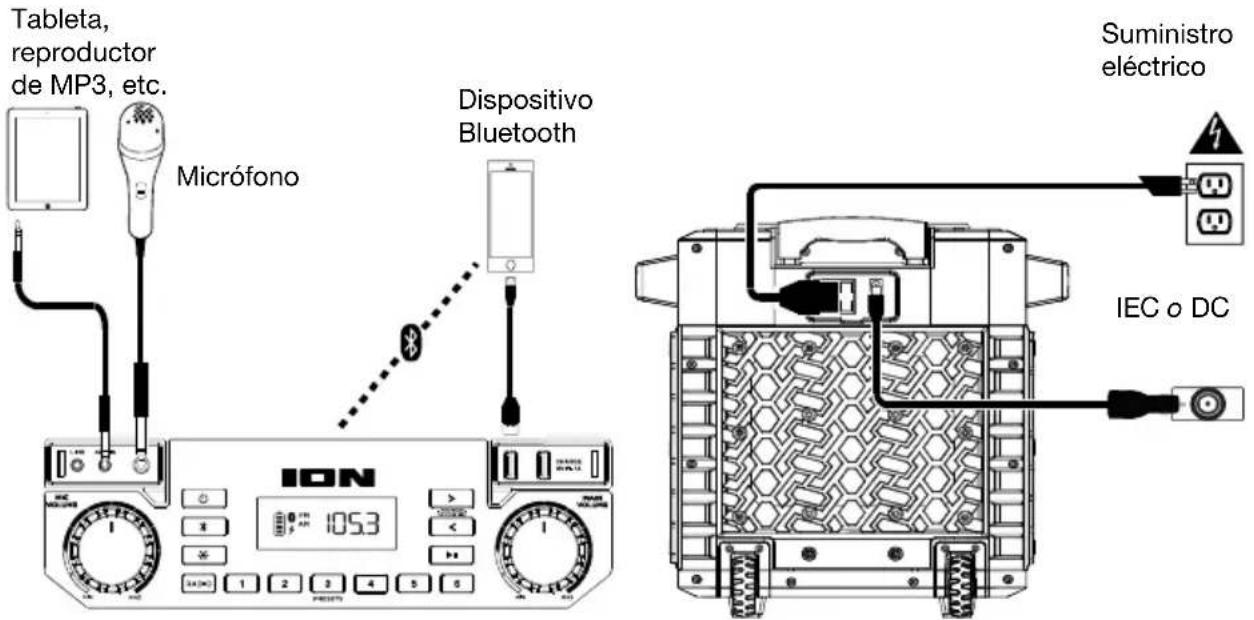

Diagrama de conexión

Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado.

Tableta, reproductor de MP3, etc. Micrófono Dispositivo Bluetooth ION 105.3 1 1 2 3 4 5 6 IEC o DC Suministro eléctrico

1. Botón de encendido: Enciende y apaga el Pickup™. Tenga en cuenta que mientras el Pickup™ está conectado a un suministro eléctrico, no es necesario encenderlo para que cargue la batería. Cuando el altavoz está encendido, la pantalla mostrará el indicador de encendido.
2. Botón de Bluetooth: Pulse el botón Bluetooth para desconectar un dispositivo Bluetooth apareado e ingresar al modo de apareamiento para conectar otro dispositivo Bluetooth.

3. Botón de modo de luz: Pulse este botón para seleccionar el funcionamiento de las luces del panel frontal:

4. Blanco: Las luces se encienden de blanco permanentemente.

5. Ciclo de color: Las luces brillan suavemente y cambian de un color a otro. Mantenga pulsado el botón de modo para congelar las luces en un color.
6. Sincronización con el ritmo: Las luces reaccionan al ritmo de la música.

7. Apagadas: Las luces se apagan. Este es el modo predeterminado la primera vez que se enciende el Pickup™.

8. Selector de radio: Este botón ajusta la radio a AM, FM, o la apaga.

9. Preprogramaciones de AM/FM: Memorice una emisora de radio favorita y sintonice rápidamente una emisora preprogramada. Hay 6 posiciones numéricas para almacenar presets de banda AM y 6 posiciones numéricas para almacenar presets de banda FM. Para agregar una emisora preprogramada:

i. Seleccione ya sea la banda de AM o FM y luego use los botones del sintonizador para seleccionar la emisora de radio deseada.
ii. Pulse y retenga un botón numérico de preprogramación para asignar la emisora que está escuchando a ese número. Aparecerá "SAVE" (Guardada) en la pantalla para mostrar que se guardó la emisora. Para usar una emisora agregada, toque ligeramente una vez un número de preprogramación para ir a la emisora de radio memorizada.

1. Botones de sintonizador/pista: Toque ligeramente estos botones para sintonizar una emisora de radio o pasar a la pista anterior/siguiente de un dispositivo Bluetooth conectado. Para "buscar" (pase a la siguiente emisora con buena señal), mantenga pulsado cualquier botón durante unos segundos hasta que empieza a buscar la emisora. La unidad recuerda la última emisora que estaba sintonizada y comienza en esa emisora cuando la apaga y enciende nuevamente.

2. Reproducir/Pausa: Pulse para reproducir o hacer pausa en una pista de un dispositivo Bluetooth conectado.

3. Pantalla: Muestra la emisora de radio actual, el estado de la batería, el estado del Bluetooth y el estado del enlace.

4. Indicador de carga: Con el indicador de carga de la batería, cuando el cable de corriente está conectado, el movimiento del segmento superior de la batería muestra que se está cargando. Una vez completamente cargada, todos los segmentos de la batería estarán encendidos sin parpadear. Cuando se desconecta el cable de corriente, el segmento de la batería muestra en nivel de la misma.

5. Icono del relámpago: El icono del relámpago se encenderá cuando el cable de corriente esté conectado a una toma de corriente.
6. Icono de Bluetooth: Este icono de Bluetooth no se enciende cuando el Pickup™ se enciende por primera vez (a menos que hubiera sido apareado previamente con un dispositivo). El icono de Bluetooth se enciende con luz azul continua cuando hay un dispositivo apareado al Pickup™.

7. Indicador de encendido: El indicador de encendido (punto decimal de la pantalla de la radio) se encenderá cuando el Pickup™ se encienda. Este indicador de encendido no se encenderá cuando Pickup™ está apagado.

8. Control de volumen principal: Este control ajusta el volumen de la mezcla principal del altavoz, que incluye la entrada auxiliar, el sintonizador y el audio de un dispositivo Bluetooth apareado.

9. Control de volumen micrófono: Este control ajusta el volumen del micrófono.
10. Salida enlace: Conecte dos o más altavoces Pickup™ entre sí mediante un cable auxiliar estéreo de 3,5 mm (1/8 pulg.) desde la salida Link (enlace) de un Pickup™ hasta la entrada Aux (auxiliar) del segundo Pickup™.
11. Entrada auxiliar: Esta entrada de 3,5 mm (1/8 pulg.) estéreo se puede usar para conectar un reproductor de CD, MP3 u otra fuente de audio.
12. Entrada de micrófono: Conecte un micrófono de 6,35 mm (1/4 pulg.) a esta entrada.
13. USB estaciones: Conecte aquí el cable de carga de su dispositivo para cargarlo. La carga por USB funciona solamente cuando la unidad está encendida.

Nota: Para cargar sus teléfonos inteligentes (smartphones) y tabletas más rápido, ponga la pantalla de su dispositivo en estado de reposo.

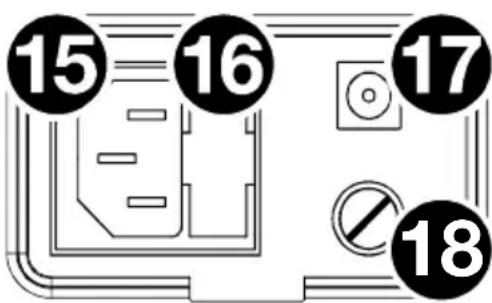

Panel trasero

1. Entrada del cable de alimentación (IEC): Inserte aquí el cable de alimentación IEC incluido para cargar la unidad. El indicador de carga se enciende cuando se está cargando la batería. Tenga en cuenta que cuando el cable de corriente se encuentra conectado, la batería seguirá cargándose mientras la unidad esté en uso.

2. Fusible (IEC): Si el fusible de la unidad está roto, levante esta lengüeta para reemplazar el fusible. Reemplácelo por un fusible con especificación apropiada. Si utiliza un fusible de especificación incorrecta, puede dañarse la unidad y/o el fusible.

3. Entrada del cable de alimentación (DC): Inserte aquí el cable de alimentación 12 VDC incluido para alimentar al Pickup™ desde la toma de corriente de 12 V del vehículo.

4. Fusible (DC): Si se quemó el fusible, use un destornillador u otra herramienta para levantar esta lengüeta a fin de reemplazar el fusible. Reemplácelo por un fusible de la especificación apropiada. Si utiliza un fusible de especificación incorrecta, puede dañarse la unidad y/o el fusible.

15 16 17 18

Cómo aparear un dispositivo Bluetooth

1. Encienda su dispositivo Bluetooth.
2. Encienda el Pickup ^TM . Si ya lo había conectado a otro dispositivo Bluetooth previamente, el Pickup ^TM se reconectará. Para desconectar el apareamiento si el icono de Bluetooth está encendido permanentemente, mantenga pulsado el botón de Bluetooth.
3. Navegue a la pantalla de configuración de su dispositivo Bluetooth, busque "Pickup" y conéctelo a él.

Nota: Si su dispositivo Bluetooth solicita un código de apareamiento, ingrese 0000.

1. Para desconectar el apareamiento cuando el icono de Bluetooth esté encendido permanentemente, mantenga pulsado el botón de Bluetooth.

2. Para conectarse a otro dispositivo Bluetooth, repita el paso 3.

Nota: El alcance máximo se logra cuando se utilizan dispositivos con Bluetooth 4.0 o superior.

Cómo aparear un dispositivo Bluetooth usando NFC

La tecnología NFC (comunicación de campo cercano) permite el intercambio de datos entre dispositivos, tal como el apareamiento, juntándolos suavemente. Compruebe en el manual de su dispositivo si se soporta esta característica.

Para usar NFC a fin de aparear con Pickup ^TM :

1. A fin de usar NFC, su dispositivo debe estar encendido y desbloqueado.
2. Abra el menú Settings (Configuración) de su dispositivo y verifique que NFC esté On (Activado) (este paso solo se realiza una vez).
3. Encienda el Pickup ^TM .
4. Toque y acerque brevemente su dispositivo del logo de NFC.
5. Siga las instrucciones de apareamiento que aparecen en su teléfono. Si se requiere una contraseña, ingrese 0000.
6. Para desaparear, toque suavemente con su dispositivo el logo de NFC ubicado en el panel superior del Pickup™.

Usando la Radio

Selección de una estación de radio:

1. Pulse el botón Radio para elegir entre AM o FM.
2. Pulse cualquiera de los botones Tune/Track para seleccionar una estación de radio. Para "buscar" (saltar a la siguiente emisora disponible), mantenga pulsado cualquier botón durante unos segundos hasta que empieza a buscar la emisora.

Nota: Detenga la reproducción o deshabilite el Bluetooth por completo antes de utilizar la radio para evitar que ambas señales de audio estén activas al mismo tiempo.

Cómo guardar una emisora de radio como preset:

1. Pulse el botón Radio para elegir entre AM o FM.
2. Pulse cualquiera de los botones Tune/Track para seleccionar una estación de radio.
3. Pulse y retenga un botón Preset para asignar la emisora que está escuchando a ese número. Aparecerá "SAV" en la pantalla para mostrar que se guardó la emisora.

Recuperación de un preset de estación de radio guardado.

1. Pulse el botón Radio para elegir entre AM o FM.
2. Para usar una emisora agregada, pulse ligeramente una vez un Preset para ir a la emisora de radio memorizada.

Para apagar la radio, pulse el botón Radio hasta que quede apagada.

Solución de problemas

Si el sonido está distorsionado: Pruebe bajando el control de volumen de su fuente de sonido, instrumento musical o micrófono. Pruebe también reduciendo el volumen general del Pickup™ utilizando la perilla de volumen principal.

Si hay demasiados graves: Intente ajustando el control de tono o ecualización de su fuente de sonido para reducir el nivel de graves. De esta forma podrá reproducir la música con más volumen antes de que se produzca el recorte (distorsión).

Si hay un silbido agudo cuando se usan micrófonos: Probablemente sea realimentación. Apunte el micrófono apartándolos del altavoz.

Si hay recepción pobre de AM: Para ajustar la recepción de AM, mueva la unidad completa.

Si no puede oír el micrófono por arriba del volumen de la música: Disminuya el volumen de la música en su fuente.

Si no logra reproducir música desde una unidad flash: El puerto USB sea solo para cargar dispositivos USB.
