MANUALE UTENTE GSB 14-4-2-LI BOSCH

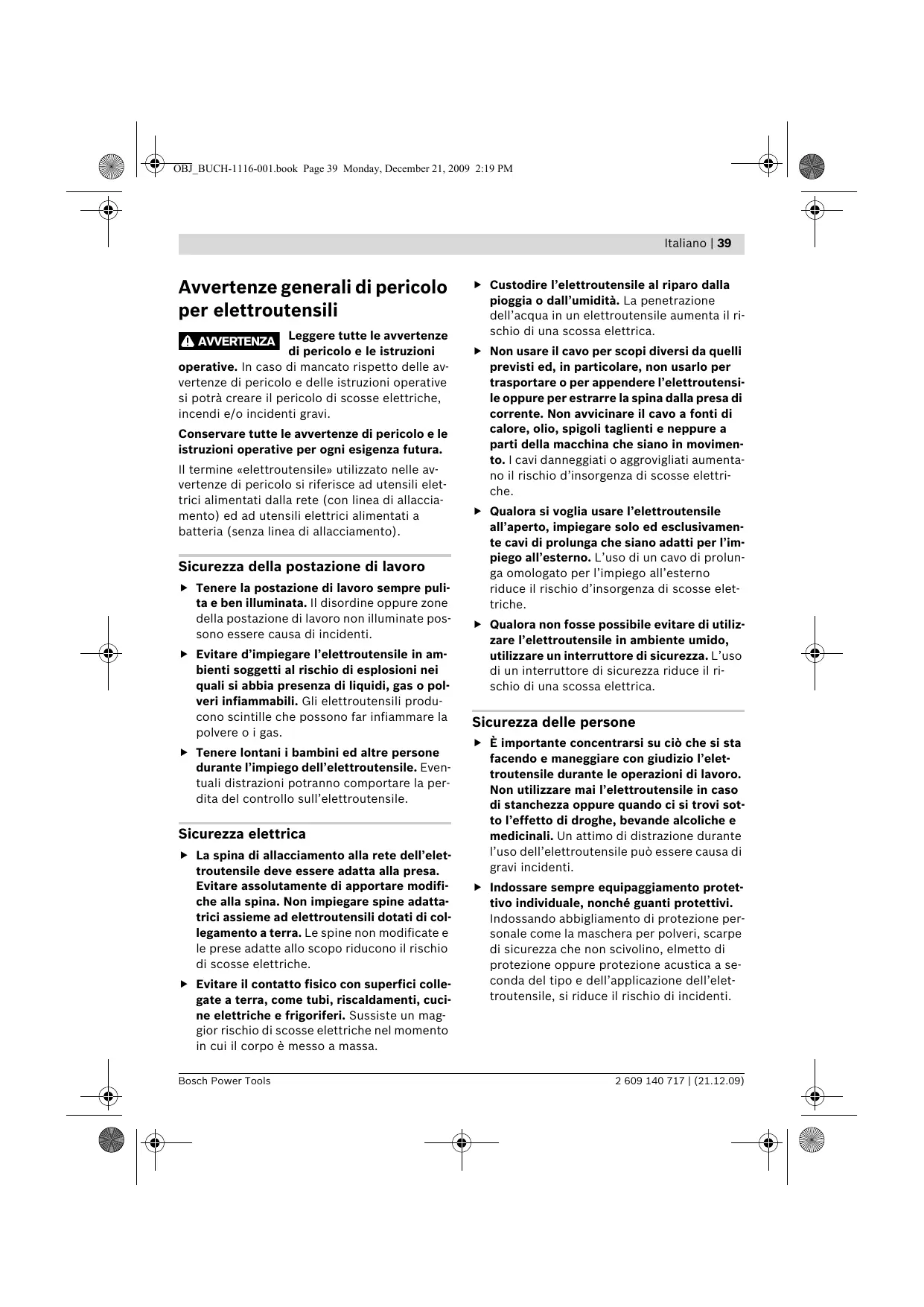

Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. AVVERTENZA Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento). Sicurezza della postazione di lavoro f Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti. f Evitare d’impiegare l’elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. f Tenere lontani i bambini ed altre persone durante l’impiego dell’elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile. Sicurezza elettrica f La spina di allacciamento alla rete dell’elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. f Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa. Bosch Power Tools f Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. La penetrazione dell’acqua in un elettroutensile aumenta il rischio di una scossa elettrica. f Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l’elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. f Qualora si voglia usare l’elettroutensile all’aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. f Qualora non fosse possibile evitare di utilizzare l’elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L’uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica. Sicurezza delle persone f È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare mai l’elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile può essere causa di gravi incidenti. f Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell’applicazione dell’elettroutensile, si riduce il rischio di incidenti. 2 609 140 717 | (21.12.09) OBJ_BUCH-1116-001.book Page 40 Monday, December 21, 2009 2:19 PM 40 | Italiano f Evitare l’accensione involontaria dell’elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elettroutensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti. f Prima di accendere l’elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti. f Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio in ogni situazione. In questo modo è possibile controllare meglio l’elettroutensile in caso di situazioni inaspettate. f Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. f In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere. Trattamento accurato ed uso corretto degli elettroutensili f Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l’elettroutensile esplicitamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell’ambito della sua potenza di prestazione. f Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione involontariamente. f Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l’elettroutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. f Eseguire la manutenzione dell’elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s’inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell’elettroutensile stesso. Prima di iniziare l’impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente. f Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. f Utilizzare l’elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. f Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato. 2 609 140 717 | (21.12.09) Bosch Power Tools OBJ_DOKU-20766-001.fm Page 41 Tuesday, December 22, 2009 1:07 PM Italiano | 41 Trattamento ed utilizzo appropriato di utensili dotati di batterie ricaricabili f Caricare la batteria ricaricabile solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria sussiste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile. f Avere cura d’impiegare negli elettroutensili solo ed esclusivamente batterie ricaricabili esplicitamente previste. L’uso di batterie ricaricabili di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d’incendi. f Non avvicinare batterie non utilizzate a fermagli, monete, chiavi, chiodi, viti e neppure ad altri piccoli oggetti metallici che potrebbero provocare un cavallottamento dei contatti. Un eventuale corto circuito tra i contatti dell’accumulatore potrà dare origine a bruciature o ad incendi. f In caso d’impiego errato si provoca il pericolo di fuoriuscita di liquido dalla batteria ricaricabile. Evitarne assolutamente il contatto. In caso di contatto accidentale, sciacquare accuratamente con acqua. Rivolgersi immediatamente al medico, qualora il liquido dovesse entrare in contatto con gli occhi. Il liquido fuoriuscito dalla batteria ricaricabile potrà causare irritazioni cutanee o ustioni. Assistenza f Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile. Indicazioni di sicurezza per trapani ed avvitatori

GSB 14,4-2-LI/GSB 18-2-LI

f Usare la protezione acustica impiegando trapani battenti. L’effetto del rumore può causare la perdita dell’udito.

GSR 14,4-2-LI/GSR 18-2-LI/

f Tenere l’apparecchio per le superfici isolate dell’impugnatura qualora venissero effettuati lavori durante i quali l’accessorio oppure la vite potrebbe venire a contatto con cavi elettrici nascosti. Il contatto con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell’apparecchio, causando una scossa elettrica. f Al fine di rilevare linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell’acqua si provocano seri danni materiali. f Spegnere immediatamente l’elettroutensile quando l’utensile accessorio si blocca. Aspettarsi sempre alti momenti di reazione che possono provocare un contraccolpo. L’utensile accessorio si blocca quando: – l’elettroutensile è sottoposto a sovraccari– co oppure – prende angolature improprie nel pezzo in – lavorazione. f Tenere sempre ben saldo l’elettroutensile. Serrando a fondo ed allentando le viti è possibile che si verifichino temporaneamente alti momenti di reazione. f Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. Bosch Power Tools 2 609 140 717 | (22.12.09) OBJ_BUCH-1116-001.book Page 42 Monday, December 21, 2009 2:19 PM 42 | Italiano f Mantenere pulita la propria zona di lavoro. Miscele di materiali di diverso tipo possono risultare particolarmente pericolose. La polvere di metalli leggeri può essere infiammabile ed esplosiva. f Non aprire la batteria. Vi è il pericolo di un corto circuito. Proteggere la batteria ricaricabile dal calore, p. es. anche dall’irradiamento solare continuo, dal fuoco, dall’acqua e dall’umidità. Esiste pericolo di esplosione. f In caso di difetto e di uso improprio della batteria ricaricabile vi è il pericolo di una fuoriuscita di vapori. Far entrare aria fresca e farsi visitare da un medico in caso di disturbi. I vapori possono irritare le vie respiratorie. f Utilizzare la batteria ricaricabile esclusivamente insieme all’elettroutensile Bosch. Solo in questo modo la batteria ricaricabile viene protetta da sovraccarico pericoloso. f Utilizzare esclusivamente batterie ricaricabili originali Bosch dotate della tensione indicata sulla targhetta di identificazione dell’elettroutensile. In caso di impiego di altre batterie ricaricabili, p. es. imitazioni, batterie ricaricabili rigenerate oppure prodotti di terzi, esiste il pericolo di lesioni e di danni alle cose causate da batterie che esplodono. – Provvedere per una buona aerazione del posto di lavoro. – Si consiglia di portare una mascherina protettiva con classe di filtraggio P2. Osservare le norme in vigore nel Vostro paese per i materiali da lavorare. f Prima di effettuare lavori all’elettroutensile (ad es. lavori di manutenzione, cambio d’utensile, ecc.), nonché in caso di trasporto e di conservazione dello stesso, avere sempre cura di portare in posizione media il commutatore per la reversibilità. In difetto, sussisterà il pericolo di lesioni in caso di azionamento accidentale dell’interruttore di avvio/di arresto. f La batteria ricaricabile viene fornita parzialmente carica. Per garantire l’intera potenza della batteria ricaricabile, prima del primo impiego ricaricare completamente la batteria ricaricabile nella stazione di ricarica. f Leggere le istruzioni d’uso della stazione di ricarica. f Applicare l’elettroutensile sulla vite soltanto quando è spento. Utensili accessori in rotazione possono scivolare. f Azionare il commutatore di marcia esclusivamente ad elettroutensile fermo. f Se non fosse possibile spingere il commutatore di marcia fino all’arresto, ruotare leggermente il mandrino. Ulteriori indicazioni di sicurezza ed istruzioni operative f Polveri di materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannose per la salute e possono causare reazioni allergiche, malattie delle vie respiratorie e/o cancro. Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato. 2 609 140 717 | (21.12.09) Bosch Power Tools OBJ_BUCH-1116-001.book Page 43 Monday, December 21, 2009 2:19 PM Italiano | 43 Simboli I simboli sotto indicati sono necessari alla lettura ed alla comprensione delle istruzioni d’uso. È importante conoscere bene i simboli ed il rispettivo significato. Un’interpretazione corretta dei simboli contribuisce ad utilizzare meglio ed in modo più sicuro l’elettroutensile. Simbolo Significato Simbolo

GSR 14,4-2-LI/GSR 18-2-LI/

GSB 14,4-2-LI/GSB 18-2-LI: Trapano avvitatore a batteria/ Trapano avvitatore con percussione a batteria Significato Codice prodotto area marcata in grigio: impugnatura (superficie di presa isolata) Leggere tutte le avvertenze di pericolo e le istruzioni operative Prima di qualsiasi lavoro all’elettroutensile rimuovere la batteria ricaricabile Direzione di movimento Direzione di reazione Rotazione destrorsa/sinistrorsa Foratura ed avvitatura Foratura a percussione Numero di giri minimo Numero di giri massimo Accensione Spegnimento

Frequenza colpi n0 1 Numero di giri a vuoto (1° marcia) n0 2 Numero di giri a vuoto (2° marcia)

max. momento di coppia secondo ISO 5093 Muratura Metallo Legname

Diametro di foratura max.

Campo di serraggio del mandrino Diam. max. delle viti Peso in funzione della EPTA-Procedure 01/2003 LwA Livello di potenza sonora LpA Livello di pressione acustica

Insicurezza della misura

Valore di emissione dell’oscillazione Bosch Power Tools 2 609 140 717 | (21.12.09) OBJ_BUCH-1116-001.book Page 44 Monday, December 21, 2009 2:19 PM 44 | Italiano Volume di fornitura L’accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L’accessorio completo è contenuto nel nostro programma accessori. Uso conforme alle norme L’elettroutensile è idoneo per avvitare e svitare viti nonché per forare nel legname, metallo, ceramica e plastica. Il GSB è adatto inoltre per eseguire forature battenti in mattoni, muratura e materiale minerale. Dati tecnici I dati tecnici del prodotto sono indicati nella tabella a pagina 213. Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile. Le descrizioni commerciali di singoli elettroutensili possono variare. Dichiarazione di conformità Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è conforme alle seguenti normative ed ai relativi documenti: EN 60745 in base alle prescrizioni delle direttive 2004/108/CE, 2006/42/CE. Fascicolo tecnico presso: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Informazioni sulla rumorosità e sulla vibrazione I valori di misura del prodotto sono indicati nella tabella a pagina 213. Valori complessivi di rumorosità ed oscillazioni (somma vettoriale in tre direzioni) misurati conformemente alla norma EN 60745. Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 60745 e può essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi principali dell’elettroutensile. Qualora l’elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori differenti oppure con manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l’intero periodo di tempo operativo. Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l’apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitazione da vibrazioni per l’intero periodo operativo. Adottare misure di sicurezza supplementari per la protezione dell’operatore dall’effetto delle vibrazioni come p.es.: manutenzione dell’elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro. Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

2 609 140 717 | (21.12.09) Bosch Power Tools OBJ_BUCH-1116-001.book Page 45 Monday, December 21, 2009 2:19 PM Italiano | 45 Montaggio ed uso Scopo dell’operazione Figura Pagina Rimozione della batteria ricaricabile

Applicazione della batteria ricaricabile

Impostazione del senso di rotazione

Preselezione della coppia

Selezione della posizione di foratura

Regolazione del modo operativo

Commutazione meccanica di marcia

Accensione/spegnimento

Manutenzione e pulizia f Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l’elettroutensile e le prese di ventilazione. Tel.: +39 (02) 36 96 26 63 Fax: +39 (02) 36 96 26 62 Fax: +39 (02) 36 96 86 77 E-Mail: officina.elettroutensili@it.bosch.com Svizzera Servizio di assistenza ed assistenza clienti Tel.: +41 (044) 8 47 15 13 Fax: +41 (044) 8 47 15 53 Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito: www.bosch-pt.com Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative all’acquisto, impiego e regolazione di apparecchi ed accessori. Trasporto In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell’elettroutensile! Spedire batterie ricaricabili solamente se la carcassa non è danneggiata. Coprire con nastro adesivo i contatti scoperti ed imballare la batteria ricaricabile in modo tale che non si muova nell’imballo. Quale azienda contrassegnare inoltre la spedizione con la seguenti indicazione: Lithium-Ion battery not restricted Handle with care Damaged package can cause fire Inspect package and arrange repack by qualified persons when required For more information, call: (001) 352-323-3500 Italia Officina Elettroutensili Robert Bosch S.p.A. c/o GEODIS Viale Lombardia 18 20010 Arluno Bosch Power Tools 2 609 140 717 | (21.12.09) OBJ_BUCH-1116-001.book Page 46 Monday, December 21, 2009 2:19 PM 46 | Italiano Smaltimento Avviare ad un riciclaggio rispettoso dell’ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi. Non gettare elettroutensili e batterie ricaricabili/batterie tra i rifiuti domestici! Solo per i Paesi della CE: Conformemente alla direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche ed all’attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica. Solo per i Paesi della CE: Ogni tipo di batteria difettosa oppure esaurita deve essere riciclata secondo la direttiva 2006/66/CE. Le batterie ricaricabili/le batterie non funzionanti potranno essere consegnate direttamente presso: Italia Ecoelit Viale Misurata 32 20146 Milano Tel.: +39 02 / 4 23 68 63 Fax: +39 02 / 48 95 18 93 Svizzera Batrec AG 3752 Wimmis BE Con ogni riserva di modifiche tecniche. 2 609 140 717 | (21.12.09) Bosch Power Tools OBJ_BUCH-1116-001.book Page 47 Monday, December 21, 2009 2:19 PM Nederlands | 47 Algemene veiligheidswaarschuwingen voor elektrische gereedschappen
