MANUALE UTENTE 42LA740S LG

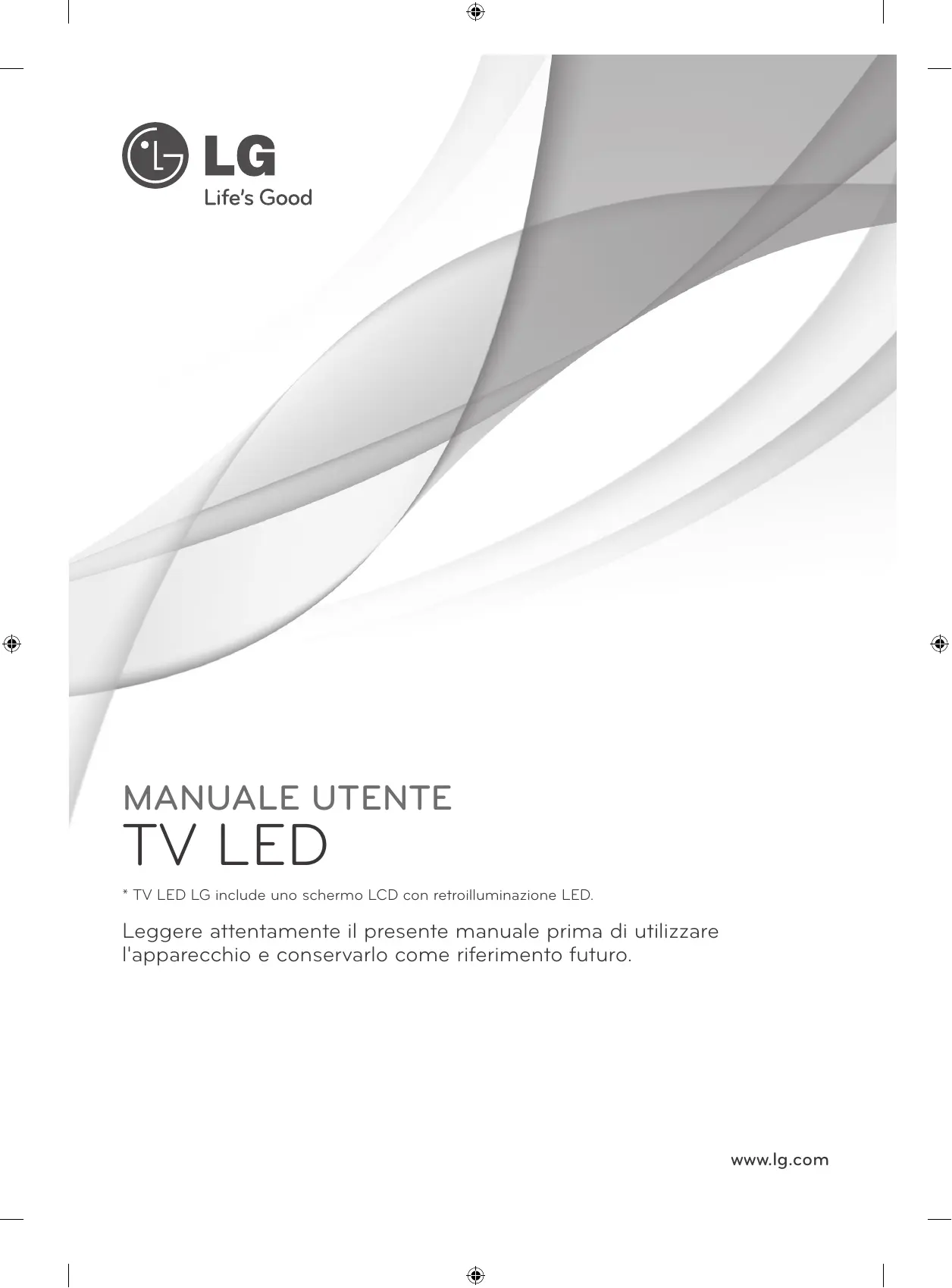

MANUALE UTENTE TV LED

* TV LED LG include uno schermo LCD con retroilluminazione LED.

Leggere attentamente il presente manuale prima di utilizzare l'apparecchio e conservarlo come riferimento futuro.

- Visione di immagini 3D (solo modelli 3D)

PROCEDURA DI INSTALLAZIONE

MONTAGGIO E PREPARAZIONE

Disimballaggio Acquisto separato Componenti e pulsanti Sollevamento e spostamento del TV Montaggio su un tavolo Montaggio a parete

Registrazione del telcomando Magic Remote

Come utilizzare il telcomando Magic

Remote Precauzioni nell'uso del telcomando Magic Remote

Pulizia del televisore - Schermo, cornice, telaio e supporto - Cavo di alimentazione

DIAGRAMMI A BLOCCHI AVVISO yy Ignorando i messaggi di avviso, si corre il rischio di subire gravi lesioni fisiche o di provocare incidenti o danni letali.

ATTENZIONE yy Ignorando i messaggi di attenzione, si corre il rischio di subire lesioni fisiche minori o di danneggiare il prodotto.

NOTA yy Le note forniscono chiarimenti e informazioni su come utilizzare il prodotto in modo sicuro. Leggere le note attentamente prima di utilizzare il prodotto.

LICENZE / AVVISO PER IL SOFTWARE OPEN SOURCE

LICENZE Le licenze supportate possono variare da un modello all'altro. Per ulteriori informazioni sulle licenze, visitare il sito www.lg.com. Prodotto su licenza dei Dolby Laboratories. "Dolby" e il simbolo della doppia D sono marchi dei Dolby Laboratories.

The terms HDMI and HDMI High-Definition Multimedia interface, and the HDMI logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.

INFORMAZIONI SU DIVX VIDEO-ON-DEMAND: questo dispositivo DivX Certified® deve essere registrato per poter riprodurre i film acquistati in formato DivX Video-onDemand (VOD). Per ottenere il codice di registrazione, individuare la sezione DivX VOD nel menu di configurazione del dispositivo. Visitare il sito vod.divx.com per ulteriori informazioni su come completare la procedura di registrazione. "DivX Certified® per riprodurre video DivX® in alta definizione fino a 1080p, compresi i contenuti premium." "DivX®, DivX Certified® e i logo associati sono marchi di Rovi Corporation o società da questa controllate e sono utilizzati in concessione di licenza". "Coperto da uno o più dei seguenti brevetti degli Stati Uniti:" 7,295,673; 7,460,668; 7,515,710; 7,519,274” Prodotto su licenza e coperto da uno o più dei seguenti numeri di brevetto degli Stati Uniti: 5.956.674; 5.974.380; 6.487.535 e altri brevetti degli Stati Uniti e di altri Paesi rilasciati o in attesa di approvazione. DTS, il simbolo, e DTS insieme al simbolo, sono marchi registrati; DTS 2.0+Digital Out è un marchio registrato di DTS, Inc. Il prodotto include programmi software. © DTS, Inc. Tutti i diritti riservati.

AVVISO PER IL SOFTWARE OPEN SOURCE Per ottenere il codice sorgente contenuto in questo prodotto secondo quanto consentito dalle licenze GPL, LGPL, MPL e altre licenze Open Source, visitare http://opensource.lge.com. In aggiunta al codice sorgente, sono disponibili per il download tutti i termini di licenza, le esclusioni di responsabilità e le relative note di copyright. LG Electronics fornisce anche il codice Open Source su CD-ROM a fronte del pagamento di una cifra a copertura dei costi che tale distribuzione comporta (come il costo del supporto, di spedizione e gestione) in seguito a richiesta inviata via e-mail a: opensource@lge.com. Questa offerta è valida per tre (3) anni a partire dalla data di acquisto del prodotto.

ITALIANO ITA INFORMAZIONI SU DIVX VIDEO: DivX® è un formato video digitale creato da DivX, LLC, società controllata da Rovi Corporation. Questo è un dispositivo DivX Certified® ufficiale che riproduce video DivX. Per ulteriori informazioni e strumenti software per convertire i file in video DivX, visitare divx.com.

ISTRUZIONI DI SICUREZZA ISTRUZIONI DI SICUREZZA Leggere attentamente queste istruzioni di sicurezza prima di utilizzare il prodotto.

y Non collocare il televisore e il telecomando nei seguenti ambienti: - In un luogo esposto alla luce diretta del sole - In un luogo dove è presente un elevato livello di umidità, ad esempio in bagno - Vicino a fonti di calore, ad esempio stufe o altri dispositivi che producono calore - Vicino a piani cottura o umidificatori, dove è facilmente esposto a vapore o schizzi di olio - In un'area esposta alla pioggia o al vento - Vicino a contenitori d'acqua, ad esempio vasi Ciò potrebbe comportare il rischio di incendi, scosse elettriche, malfunzionamento o deformazione del prodotto. y Non posizionare il prodotto in un luogo soggetto alla polvere. Ciò potrebbe costituire rischio di incendio. y La presa di rete rappresenta il dispositivo di scollegamento. La presa deve essere facilmente raggiungibile.

y Non toccare la presa con le mani bagnate. Inoltre, se il terminale del cavo è bagnato o ricoperto di polvere, asciugarlo completamente o rimuovere la polvere. L'eccesso di umidità può provocare scosse elettriche. y Accertarsi di collegare il cavo di alimentazione alla messa a terra. (Ad eccezione dei dispositivi privi di messa a terra.) Si potrebbero subire scosse elettriche o lesioni. y Inserire completamente il cavo di alimentazione. Se il cavo di alimentazione non viene inserito completamente, si potrebbe verificare un incendio. y Accertarsi che il cavo di alimentazione non venga a contatto con oggetti caldi, ad esempio un radiatore. Ciò potrebbe costituire rischio di incendio o di scosse elettriche. y Non posizionare oggetti pesanti, o il prodotto stesso, sui cavi di alimentazione. Ciò potrebbe costituire rischio di scosse elettriche o incendio. y Piegare il cavo dell'antenna tra l'interno e l'esterno dell'edificio per impedire l'ingresso di gocce di pioggia. L'acqua può danneggiare il prodotto e provocare scosse elettriche. y Quando si monta il televisore sulla parete, assicurarsi di non far passare il cavo di alimentazione e quello dell'antenna dietro al televisore. Ciò potrebbe costituire rischio di incendio o di scosse elettriche.

ISTRUZIONI DI SICUREZZA

y Non collegare troppi dispositivi elettrici a una singola presa multipla. Ciò potrebbe comportare il rischio di incendi dovuti a surriscaldamento. y Attenzione a non far cadere il prodotto quando si collegano dispositivi esterni. Ciò potrebbe causare lesioni alle persone o danni al prodotto.

y Smaltire le batterie usate in modo appropriato per evitare che i bambini possano ingerirle. In caso di ingestione delle batterie, rivolgersi immediatamente a un medico. y Non inserire un conduttore (ad esempio un bastoncino metallico) su una delle estremità del cavo di alimentazione mentre l'altra estremità è inserita nella presa a muro. Inoltre, non toccare il cavo di alimentazione subito dopo averlo inserito nella presa a muro. Si potrebbero subire scosse elettriche. (in base al modello) y Non collocare o conservare sostanze infiammabili vicino al prodotto. L'incauta manipolazione di sostanze infiammabili può causare esplosioni o incendi. y Non lasciare cadere nel prodotto oggetti metallici quali monete, mollette per capelli, bastoncini o fil di ferro né oggetti infiammabili quali carta e fiammiferi. Prestare particolare attenzione ai bambini. Possono verificarsi scosse elettriche, incendi o lesioni fisiche alle persone. Se un oggetto cade all'interno del prodotto, scollegare il cavo di alimentazione e contattare il centro di assistenza. y Non spruzzare acqua sul prodotto né pulirlo con prodotti infiammabili (solventi o benzene). Possono verificarsi incendi o scosse elettriche. y Evitare impatti d'urto sul prodotto o di far cadere oggetti all'interno del prodotto e sullo schermo. Vi è il rischio di lesioni alle persone o danneggiamenti al prodotto stesso. y Non toccare mai il prodotto o l'antenna durante un temporale. Si potrebbero subire scosse elettriche. y In caso di perdita di gas, non toccare la presa a muro, aprire le finestre e ventilare. Una scintilla potrebbe provocare un incendio o ustioni.

y Tenere il materiale anti-umidità o vinilico dell'imballaggio fuori dalla portata dei bambini. Il materiale antiumidità è nocivo, se ingerito. Se accidentalmente ingerito, far vomitare il paziente e portarlo al più vicino pronto soccorso. Inoltre il materiale vinilico dell'imballaggio può provocare soffocamento. Tenerlo fuori dalla portata dei bambini. y Impedire ai bambini di arrampicarsi o appendersi al televisore. Il prodotto potrebbe cadere e provocare gravi lesioni.

ISTRUZIONI DI SICUREZZA ITALIANO ITA Non disassemblare, riparare o modificare il prodotto a propria discrezione. yy Vi è il rischio di provocare incendi o scosse elettriche. Rivolgersi al centro di assistenza per effettuare il controllo, la taratura o le riparazioni del caso. Se si verifica una delle seguenti circostanze, scollegare immediatamente il yy prodotto dall'alimentazione e contattare il centro di assistenza di zona. --Il prodotto ha subito un urto --Il prodotto è stato danneggiato --Oggetti estranei sono caduti dentro il prodotto --Il prodotto produce fumo o odori strani Vi è il rischio di scosse elettriche o incendio. Se si prevede di non utilizzare il prodotto per un lungo periodo, scollegare il cavo yy di alimentazione dal prodotto. I depositi di polvere possono provocare incendi, mentre l'usura dell'isolamento può provocare perdite di elettricità, scosse elettriche o incendi. L'apparecchio non deve essere esposto a gocce o spruzzi di acqua; oggetti yy contenenti liquidi, quali vasi, non devono essere posizionati sull'apparecchio.

ISTRUZIONI DI SICUREZZA

ATTENZIONE Installare il prodotto in un luogo privo di onde radio. yy

Tra un'antenna esterna e le linee elettriche deve esserci una distanza sufficiente a yy impedire che la prima tocchi le seconde anche in caso di caduta dell'antenna per evitare il rischio di scosse elettriche. Non installare il prodotto in luoghi quali mensole instabili o superfici inclinate. yy Evitare inoltre luoghi soggetti a vibrazione o in cui il prodotto non sia sostenuto appieno. In caso contrario il prodotto potrebbe cadere o capovolgersi, con il rischio di lesioni gravi o danneggiamento del prodotto stesso.

Se si intende montare il prodotto su una parete, collegare l'interfaccia di montaggio VESA standard yy (parti opzionali) al retro del prodotto. Quando si installa il set per utilizzare la staffa per montaggio a parete (parti opzionali), fissarlo accuratamente in modo che non possa cadere. Utilizzare solo gli accessori specificati dal produttore. yy Per l'installazione dell'antenna, rivolgersi a personale qualificato. yy Tale operazione può comportare il rischio di incendio o di scosse elettriche. Quando si guarda la televisione, si raccomanda di mantenere una distanza di yy almeno 2 - 7 volte la lunghezza della diagonale dello schermo. Guardando la TV per periodi prolungati si può avere un effetto di visione sfocata. Utilizzare solo il tipo di batterie indicato. yy In caso contrario, il telecomando potrebbe subire danneggiamenti. Non utilizzare batterie vecchie e nuove contemporaneamente. yy Ciò potrebbe causare il surriscaldamento e la perdita di liquido dalle stesse. Non esporre le batterie a calore eccessivo, quindi tenerle lontano dalla luce diretta del sole, camini yy aperti e stufe elettriche. NON inserire batterie non ricaricabili nel dispositivo di ricarica. yy Verificare che non vi siano oggetti tra il telecomando e il sensore. yy

La luce del sole e altre fonti luminose intense possono interferire con il segnale del yy telecomando. Se ciò si verifica, oscurare la stanza. Quando si collegano dispositivi esterni come console per videogiochi, verificare yy che i cavi di collegamento siano sufficientemente lunghi. In caso contrario il prodotto potrebbe cadere con il rischio di lesioni alle persone o danneggiamento del prodotto stesso.

ITALIANO ITA Se si installa il televisore su un supporto, usare delle precauzioni per evitare che yy possa rovesciarsi. In caso contrario, il prodotto potrebbe cadere e provocare lesioni alle persone.

ISTRUZIONI DI SICUREZZA Evitare di spegnere il prodotto scollegando il cavo dalla presa a muro. (Non usare yy la spina come interruttore.) Potrebbero verificarsi errori meccanici o scosse elettriche.

ITALIANO ITA Seguire le istruzioni di installazione riportate di seguito per evitare il yy surriscaldamento del prodotto. --Collocare il prodotto a una distanza minima di 10 cm dalla parete. --Non installare il prodotto in luoghi privi di ventilazione (ad esempio su una mensola o all'interno di un mobile). --Non installare il prodotto su un tappeto o su un cuscino. --Controllare che la ventola dell'aria non sia bloccata da una tovaglia o da una tenda. In caso contrario, si rischia un incendio. Dopo aver guardato a lungo il televisore, evitare di toccare le aperture per la yy ventilazione poiché potrebbero essersi surriscaldate. Questo comportamento non influisce sul funzionamento o sulle prestazioni del prodotto. Esaminare periodicamente il cavo dell’apparecchio e se sono visibili danni o segni di usura, yy scollegarlo, interrompere l'uso dell'apparecchio e sostituire il cavo con l'esatto componente di ricambio presso un centro servizi autorizzato. Evitare che la polvere si depositi sui terminali del cavo di alimentazione o sulla yy presa. Ciò potrebbe costituire rischio di incendio. Proteggere il cavo di alimentazione da possibili danni fisici o meccanici, evitando yy che venga intrecciato, annodato, schiacciato, incastrato in una porta o calpestato. Prestare particolare attenzione alle prese, alle prese a muro e al punto in cui il cavo esce dall'apparecchio. Non premere con forza sul pannello con la mano od oggetti affilati, ad esempio yy unghie, matite o penne e non graffiarlo. Evitare di toccare lo schermo o di premere su di esso con le dita troppo a lungo. yy Questa operazione potrebbe provocare alcuni effetti temporanei di distorsione sullo schermo. Quando si pulisce il prodotto e i suoi componenti, scollegare prima il cavo di yy alimentazione e utilizzare un panno morbido. Non applicare eccessiva forza per evitare di graffiare o scolorire lo schermo. Non spruzzare acqua né utilizzare panni bagnati. Non utilizzare mai detergenti per vetri, lucidanti per automobili o industriali, abrasivi o cere, benzene, alcol e prodotti simili che possono danneggiare il prodotto e il suo pannello. Ciò potrebbe comportare il rischio di incendio, scosse elettriche o danneggiamento del prodotto (deformazione, corrosione o rottura). Finché l’unità è collegata alla presa elettrica, non è scollegata dalla sorgente di alimentazione yy nemmeno se viene spenta utilizzando l’interruttore. Per scollegare il cavo, afferrare la spina e tirare. yy Se si scollegano i fili all'interno del cavo di alimentazione, potrebbe svilupparsi un incendio. Quando si sposta il prodotto, accertarsi che sia stato spento. Quindi, scollegare i yy cavi dell'alimentazione, dell'antenna e tutti i cavi di collegamento. In caso contrario, vi è il rischio di danneggiare il televisore o il cavo di alimentazione, con il rischio di incendio o scosse elettriche.

ISTRUZIONI DI SICUREZZA

A causa del peso dell'apparecchio, si raccomanda di spostarlo o rimuoverlo dal yy suo imballaggio in due persone. In caso contrario, si possono subire lesioni. Contattare il centro servizi una volta l'anno per pulire le parti interne del prodotto. yy La polvere accumulata può causare danni meccanici.

Il pannello è un prodotto ad alta tecnologia con risoluzione da due a sei milioni yy di pixel. È possibile vedere sul pannello minuscoli puntini neri e/o altri puntini dai colori vivaci (rosso, blu o verde) delle dimensioni di 1 ppm. Ciò non indica un malfunzionamento e non incide sulle prestazioni e l'affidabilità del prodotto. Questo fenomeno si verifica anche in prodotti di terze parti e non dà diritto alla sostituzione del prodotto o a risarcimenti. La luminosità e il colore del pannello possono differire a seconda della posizione di yy visione (sinistra/destra/alto/basso). Il fenomeno è dovuto alle caratteristiche del pannello. Non ha nulla a che vedere con le prestazioni del prodotto e non indica malfunzionamento.

Quando un'immagine fissa (ad esempio la trasmissione del logo di un canale, di un menu a schermo yy o della scena di un videogioco) è visualizzata per un periodo di tempo prolungato, può danneggiare lo schermo producendo un effetto noto come "persistenza delle immagini". La garanzia non copre il prodotto per questo tipo di danno. Evitare di visualizzare un'immagine fissa sullo schermo del televisore per un periodo prolungato (2 o più ore per un LCD, 1 ora o più per un televisore al plasma). Inoltre, se si guarda a lungo il TV utilizzando il formato 4:3, può prodursi un fenomeno di persistenza delle immagini lungo i bordi del pannello. Questo fenomeno si verifica anche in prodotti di terze parti e non dà diritto alla sostituzione del prodotto o a risarcimenti. Suoni e rumori prodotti dal televisore yy "Crack": il crack che si avverte quando si guarda o si spegne il televisore è generato dalla contrazione termica della plastica causata dalla temperatura e dall'umidità. Questo rumore è comune nei prodotti che prevedono la deformazione dovuta ad agenti termici. Ronzio del pannello o dei circuiti elettrici: il circuito di commutazione ad alta velocità produce un leggero rumore dovuto al passaggio di una grande quantità di energia elettrica necessaria per il funzionamento del prodotto. Il rumore varia a seconda del prodotto. Il suono generato non incide sulle prestazioni e l'affidabilità del prodotto.

ITALIANO ITA Per l'assistenza, rivolgersi a personale qualificato. È necessario rivolgersi yy all'assistenza se l'apparecchio è in qualsiasi modo danneggiato, ad esempio in caso di danni al cavo o alla spina di alimentazione elettrica, liquidi o oggetti caduti accidentalmente all'interno dell'apparecchio, esposizione a pioggia o umidità, funzionamento non regolare o cadute. Se il prodotto risulta freddo al tatto, si potrebbe verificare un leggero "tremolio" yy all'accensione. Si tratta di un effetto normale, che non indica un malfunzionamento del prodotto.

10 ISTRUZIONI DI SICUREZZA Visione di immagini 3D (solo modelli 3D)

AVVISO Ambiente di visione yy Tempo di visione -- Quando si guardano contenuti 3D, fare una pausa di 5-15 minuti ogni ora. La visione prolungata di contenuti 3D può causare mal di testa, vertigini, senso di stanchezza o affaticamento degli occhi. Persone con crisi convulsive da fotosensibilizzazione o malattia cronica ITALIANO ITA

yy Alcuni utenti possono essere soggetti a crisi o altri sintomi anomali quando sono esposti a luci lampeggianti o motivi particolari presenti nei contenuti 3D. yy Evitare di guardare video 3D se si avverte nausea, in gravidanza e/o se si soffre di una malattia cronica come l'epilessia, un disturbo cardiaco o della pressione sanguigna, ecc. yy La visione di contenuti 3D è sconsigliata se si soffre di cecità stereoscopica o anomalia stereoscopica. In questi casi, le immagini possono apparire doppie e la visione può risultare fastidiosa. yy Se si soffre di strabismo, ambliopia (vista debole) o astigmatismo, è possibile che si abbia qualche difficoltà a percepire la profondità e che ci si senta facilmente affaticati per le immagini doppie. È consigliabile fare delle pause più frequenti rispetto a quelle normalmente prescritte a un adulto normale. yy Se la vista è diversa tra i due occhi, fare un esame degli occhi prima di guardare contenuti 3D. Sintomi per i quali la visione di contenuti 3D è sconsigliata o richiede frequenti pause yy Evitare di guardare contenuti 3D se ci si sente stanchi per mancanza di sonno, lavoro eccessivo o per aver bevuto alcolici. yy Se si avverte stanchezza, interrompere l'uso o la visione di contenuti 3D e riposarsi finché i sintomi scompaiono. -- Se i sintomi persistono, consultare il medico. I sintomi includono mal di testa, dolore agli occhi, nausea, palpitazioni, vista sfocata, fastidio, sdoppiamento delle immagini, problemi di visione o affaticamento.

ISTRUZIONI DI SICUREZZA

ATTENZIONE Ambiente di visione yy Distanza di visione -- Quando si guardano contenuti 3D, mantenere una distanza pari almeno al doppio della lunghezza diagonale dello schermo. Se la visione dei contenuti 3D non risulta confortevole, allontanarsi ulteriormente dal televisore. Età di visione

Precauzioni nell'uso degli occhiali 3D yy Usare solo occhiali 3D LG. In caso contrario, potrebbe non essere possibile vedere i video 3D correttamente. yy Non usare occhiali 3D in sostituzione di occhiali comuni, da sole o protettivi. yy L'uso di occhiali 3D modificati può causare affaticamento degli occhi o distorsione delle immagini. yy Non tenere gli occhiali 3D in ambienti con temperature molto basse o molto alte per evitare che possano deformarsi. yy Gli occhiali 3D sono fragili e si graffiano facilmente. Utilizzare sempre un panno morbido e pulito per detergere e lenti. Non utilizzare oggetti appuntiti sulle lenti degli occhiali 3D per evitare di graffiarle e non utilizzare sostanze chimiche per pulirle.

yy Bambini -- Per i bambini di età inferiore a 5 anni, l’uso o la visione di contenuti 3D è proibita. -- I bambini di età inferiore a 10 anni possono manifestare segni di iperattività e sovreccitazione poiché le loro funzioni visive sono ancora in fase di sviluppo (ad esempio possono provare a toccare lo schermo o a saltarvi dentro). Prestare particolare attenzione ai bambini quando guardano contenuti 3D e non lasciarli soli. -- I bambini hanno una disparità binoculare (che crea le immagini 3D) maggiore rispetto agli adulti poiché la distanza tra i loro occhi è minore di quella di un adulto. Pertanto essi percepiscono per la stessa immagine 3D una profondità stereoscopica maggiore in confronto a un adulto. yy Ragazzi -- I ragazzi di età inferiore a 19 anni possono reagire in modo sensibile a causa della stimolazione luminosa dei contenuti 3D. Avvertirli di non guardare contenuti 3D a lungo quando sono stanchi. yy Persone anziane -- Le persone anziane possono percepire meno l’effetto 3D rispetto alle persone giovani. Non sedere più vicino al televisore di quanto consigliato.

12 PROCEDURA DI INSTALLAZIONE / MONTAGGIO E PREPARAZIONE NOTA yy Il televisore raffigurato nell'immagine può essere diverso da quello in uso. yy Il menu OSD (On Screen Display) del TV potrebbe risultare leggermente diverso da quello mostrato in questo manuale. yy I menu e le opzioni disponibili possono essere diversi a seconda della sorgente in ingresso o del modello del prodotto utilizzati. yy In futuro possono essere aggiunte nuove funzioni al televisore. yy Il televisore può essere posto in modalità standby per ridurre il consumo energetico. Spegnere il televisore se si prevede di non guardarlo per un periodo prolungato. In tal modo si risparmierà energia elettrica. yy È possibile ridurre notevolmente il consumo energetico riducendo il livello di luminosità dell'immagine. In tal modo si riducono anche i costi complessivi di funzionamento.

ITALIANO ITA PROCEDURA DI INSTALLAZIONE 1 2 3 4

Aprire la confezione e verificare che tutti gli accessori siano inclusi. Collegare il supporto al televisore. Collegare un dispositivo esterno al televisore Verificare che la connessione di rete sia disponibile. È possibile utilizzare le funzioni di rete TV solo quando viene stabilita la connessione di rete.

MONTAGGIO E PREPARAZIONE Disimballaggio Verificare che nella confezione siano presenti i seguenti elementi. Se manca qualche accessorio, contattare il rivenditore locale presso il quale è stato effettuato l'acquisto. Le illustrazioni presenti nel manuale possono differire dal prodotto e dall'articolo effettivi.

ATTENZIONE yy Per garantire la sicurezza e la durata del prodotto, non utilizzare prodotti pirata. yy I danni o lesioni provocati da prodotti pirata non sono coperti dalla garanzia. yy Alcuni modelli presentano una sottile pellicola sullo schermo che non deve essere rimossa.

NOTA yy Gli elementi forniti con il prodotto potrebbero variare in base al modello. yy Le specifiche del prodotto o il contenuto del presente manuale possono subire modifiche senza preavviso in caso di aggiornamento delle funzioni del prodotto. yy Per un collegamento ottimale, le periferiche USB e i cavi HDMI devono essere dotati di cornici di spessore inferiore a 10 mm e larghezza inferiore a 18 mm. Se il cavo USB o la memory stick USB non sono compatibili con la porta USB del televisore, usare un cavo di estensione che supporta l'USB 2.0.

*A < = 10 mm *B < = 18 mm

MONTAGGIO E PREPARAZIONE

Occhiali 3D Cinema La quantità di occhiali 3D varia a seconda del modello o del Paese.

Occhiali Dual play (in base al modello)

Supporto per cavi (in base al modello) (Vedere pag. A-6)

Cavo di alimentazione (in base al modello)

Viti del supporto M4 x 14 (8 EA: Solo LN57**-ZE/ZK, LA62**, LA64**, LA66**) (4 EA: Solo LN57**-ZA) (Vedere pag. A-3,A-5)

Viti del supporto M4 x 20 (4 EA: Solo LA69**, LA74**) (Vedere pag. A-4)

Distanziali interni per il montaggio a parete 4 EA (Solo LA64**) (Vedere pag. 21)

14 MONTAGGIO E PREPARAZIONE Tag On (in base al modello)

Corpo del supporto / Base del supporto (Solo LN57**-ZE/ZK, LA62**, LA64** , LA66**) (Vedere pag. A-3)

Base del supporto (Solo LA69**, LA74** ) (Vedere pag. A-4)

Corpo del supporto / Base del supporto (Solo LN57**-ZA) (Vedere pag. A-5)

ITALIANO ITA Dispositivo audio LG (in base al modello)

MONTAGGIO E PREPARAZIONE

Acquisto separato (in base al modello) Gli elementi acquistati separatamente possono subire cambiamenti o modifiche senza preavviso ai fini del miglioramento della qualità. Per acquistare questi articoli, contattare il proprio rivenditore. I dispositivi funzionano solo con alcuni modelli.

AN-VC*** Telecamera per videochiamate

AN-VC*** Telecamera per videochiamate

Il nome del modello o il design può cambiare in base all’aggiornamento delle funzioni del prodotto, al produttore e alle politiche.

ITALIANO ITA Sensore telecomando LG Logo Light (Solo LA64**, LA66**) Indicatore di alimentazione (Solo LA62**, LN57**-ZE/ZK)

SETTINGS Altoparlanti

INPUT Sensore telecomando Indicatore di alimentazione

Descrizione Consente H di scorrere tra i programmi salvati. HConsente

4(PC) 1 HDD IN 2 USB Hub

Consente di selezionare l'opzione di menu evidenziata o confermare un'opzione. Consente di accedere al menu principale o di salvare le scelte effettuate e uscire dal menu.

di regolare il livello del volume.

Consente di modificare la sorgente in ingresso.

H IN NOTA AUDIO IN COMPONENT PR PB

Consente di accendere o spegnere il dispositivo.

yy È possibile impostare la luce del logo LG su Accesso o Spento selezionando OPZIONE nei menu principali.(in base al modello)

/CABLE OUT OPTICAL DIGITAL AUDIO H/P MONTAGGIO E PREPARAZIONE Sollevamento e spostamento del TV Prima di sollevare o spostare il televisore, leggere le seguenti indicazioni per evitare di graffiare o danneggiare l'apparecchio e per un trasporto sicuro a prescindere dal tipo e dalle dimensioni.

yy Per trasportare un televisore di grandi dimensioni occorrono 2 o 3 persone. yy Durante il trasporto, tenere il televisore come mostrato nell'illustrazione di seguito.

ATTENZIONE yy Evitare di toccare continuamente lo schermo per non rischiare di danneggiarlo.

yy Afferrare saldamente la parte superiore ed inferiore della cornice del televisore. Fare attenzione a non afferrare la parte trasparente, l'altoparlante o la griglia dell'altoparlante.

yy Durante il trasporto, non esporre il televisore a oscillazioni o eccessive vibrazioni. yy Durante il trasporto, tenere il televisore diritto, non ruotarlo su un lato o inclinarlo in avanti o verso destra o sinistra.

yy Si consiglia di spostare il televisore nella scatola o con il materiale di imballaggio originale. yy Prima di sollevare o spostare il televisore, scollegare il cavo di alimentazione e tutti i cavi. yy Quando si afferra il televisore, lo schermo deve essere rivolto dall'altro lato per evitare danni.

18 MONTAGGIO E PREPARAZIONE Montaggio su un tavolo 1

Sollevare ed inclinare il televisore in posizione verticale su un tavolo. -- Lasciare uno spazio (minimo) di 10 cm dalla parete per assicurare una ventilazione adeguata.

Fissaggio della TV al tavolo Fissare il televisore al tavolo per evitare cadute, danni ed eventuali lesioni. Per fissare la TV al tavolo, inserire e fissare le viti in dotazione sul retro del supporto. (Solo 32/39/42/47/50/60LN57**-ZA)

(Solo 32/39/42/47/50LN57**-ZE/ZK, 32/39/42/47/50LA62**, 32/42/47/50LA64**, 32/42/47/50LA66**)

Collegare il cavo di alimentazione alla presa a muro.

ATTENZIONE yy Non posizionare il televisore vicino a fonti di calore, in quanto ciò potrebbe causare un incendio o danni. Utilizzo del sistema di sicurezza Kensington (funzione non disponibile su tutti i modelli). L'immagine mostrata qui può essere diversa yy dal televisore in uso. Il connettore del sistema di sicurezza Kensington è situato sul retro del televisore. Per ulteriori informazioni sull'installazione e l'utilizzo, consultare il manuale fornito in dotazione con il sistema di sicurezza Kensington o visitare il sito http://www. kensington.com.

Collegare il cavo del sistema di sicurezza Kensington tra il televisore ed un tavolo.

2 EA, P4 x 8 (Solo 47/50LN57**-ZE/ZK, 47/50LA62**, 47/50LA64**,47/50LA66**) 2 EA, M4 x 8 (Solo 32/39/42LN57**-ZE/ZK, 32/39/42LA62**, 32/42LA64**, 32/42LA66**)

MONTAGGIO E PREPARAZIONE NOTA (Solo 32/39/42/47/50LN57**-ZE/ZK, 32/39/42/47/50LA62**, 32/42/47/50LA64**, 32/42/47/50LA66**) Come fissare la TV su un tavolo 1. Collegare i cavi per il montaggio sul tavolo alla base del supporto utilizzando le viti della staffa. 2. Fissare i cavi per il montaggio sul tavolo utilizzando le viti per il montaggio sul tavolo. 3. Una volta fissata la TV, avvicinare il tavolo alla parete. I bambini potrebbero entrare e provocarsi lesioni.

Regolazione dell'angolazione del televisore per una migliore visione (Funzione non disponibile su tutti i modelli.) Regolare l'angolazione del televisore per adattarla alla visione ruotando di 15 gradi a sinistra o destra e regolare l'angolazione per adattarla alla visione. (Solo LA62**, LA64**, LA66**)

yy Per evitare che il televisore si ribalti, fissarlo saldamente al piano o alla parete, come indicato nelle istruzioni di installazione. Inclinare, scuotere o far oscillare il televisore può provocare lesioni.

Ruotare di 10 gradi a sinistra o a destra e regolare l'angolo del televisore per adattarlo alla visione. (Solo 42/47LA69**, 42/47LA74**)

Ruotare di 8 gradi a sinistra o a destra e regolare l’angolo del televisore per adattarlo alla visione. (Solo 55LA69**, 55/60LA74**)

20 MONTAGGIO E PREPARAZIONE ATTENZIONE ATTENZIONE yy Fare attenzione alle dita quando si regola l'angolazione della TV. »»Se le mani o le dita restano incastrate, ci si può ferire. Se si inclina eccessivamente il prodotto, potrebbe cadere causando lesioni o danni.

Fissaggio della TV alla parete (Funzione non disponibile su tutti i modelli.)

yy Impedire ai bambini di arrampicarsi o aggrapparsi al televisore.

NOTA yy Utilizzare un piano o un mobile sufficientemente grandi e robusti da sostenere correttamente il televisore. yy Staffe, bulloni e corde non sono forniti. È possibile acquistare gli accessori opzionali presso il rivenditore locale di fiducia.

Montaggio a parete Montare attentamente la staffa per il montaggio a parete opzionale sul retro del televisore e fissare la staffa su una parete solida perpendicolare al pavimento. Per fissare il televisore su altri materiali da costruzione, contattare il personale qualificato. LG consiglia di far eseguire il montaggio a parete da un installatore qualificato esperto.

Inserire e fissare i bulloni a occhiello o le staffe del televisore e i bulloni sul retro del televisore. -- Se vi sono bulloni inseriti nella posizione dei bulloni a occhiello, rimuoverli. Montare le staffe con le viti sulla parete. Far corrispondere la posizione della staffa e dei bulloni a occhiello sul retro del televisore. Legare strettamente i bulloni a occhiello alle staffe con una corda robusta. Assicurarsi di mantenere la corda orizzontale con la superficie piatta.

MONTAGGIO E PREPARAZIONE Accertarsi di utilizzare viti e staffe per il montaggio a parete conformi agli standard VESA. Le dimensioni standard per i kit di montaggio a parete sono descritti nella seguente tabella. Acquisto separato (Staffa per montaggio a parete) 32LA62** 32LN57**

VESA (A x B) Vite standard Numero di viti Staffa per montaggio a parete

LSW430B VESA (A x B) Vite standard Numero di viti Staffa per montaggio a parete

39/42LA62** 32LA64** 32LA66** 39/42LN57** 200 x 200 M6 4

LSW230B ATTENZIONE yy Scollegare l'alimentazione prima di spostare o installare il televisore. In caso contrario, si rischiano scosse elettriche. yy Se si installa il TV al soffitto o su una a parete inclinata, potrebbe cadere e causare gravi lesioni. Utilizzare un supporto per montaggio a parete autorizzato da LG e contattare il rivenditore locale o il personale qualificato. yy Non serrare eccessivamente le viti per evitare danni al televisore e rendere nulla la garanzia. yy Utilizzare le viti e i supporti a parete conformi agli standard VESA. Gli eventuali danni o lesioni causati dall'uso errato o dall'utilizzo di un accessorio non compatibile non sono coperti dalla garanzia.

NOTA yy Utilizzare le viti elencate nelle specifiche delle viti conformi agli standard VESA. yy Il kit per il montaggio a parete include un manuale di installazione e i componenti necessari. yy La staffa per montaggio a parete è un accessorio opzionale. È possibile acquistare gli accessori opzionali presso il rivenditore locale di fiducia. yy La lunghezza delle viti può variare in base alla staffa di montaggio a parete. Accertarsi di utilizzare la lunghezza appropriata. yy Per ulteriori informazioni, consultare il manuale fornito con la staffa di montaggio a parete. yy Se si monta una staffa per montaggio a parete di terze parti, inserire i distanziali interni per il montaggio a parete nei fori per montaggio a parete sul retro del televisore per spostare il televisore in un'angolazione verticale. Accertarsi di non utilizzare i distanziali per le staffe di montaggio a parete LG. (Solo LA64**)

Distanziali interni per il montaggio a parete

ITALIANO ITA Modello

22 TELECOMANDO TELECOMANDO Le descrizioni nel presente manuale si basano sui pulsanti del telecomando. Leggere attentamente il presente manuale e utilizzare correttamente il televisore. Per sostituire le batterie, aprire il coperchio del vano batterie, inserire le batterie (AAA da 1,5 V) rispettando le polarità e come indicato dall'etichetta all'interno del vano e chiudere il coperchio. Per rimuovere le batterie, eseguire la procedura di installazione all'inverso.

ATTENZIONE yy Non utilizzare batterie vecchie e nuove contemporaneamente; ciò potrebbe causare danni al telecomando. Accertarsi di puntare il telecomando verso il sensore sul televisore. ITALIANO ITA

(Solo LN57**) TV/RAD Consente di selezionare il programma Radio, TV o DTV. SUBTITLE Consente di visualizzare i sottotitoli preferiti in modalità digitale. Q. MENU Consente di accedere ai menu rapidi. GUIDE Mostra la Guida al programma.

GUIDE RATIO Consente di ridimensionare un'immagine. INPUT Consente di modificare la sorgente in ingresso. LIST Consente di accedere all’elenco programmi salvato. Q.VIEW Consente di tornare al programma precedente. FAV Consente di accedere all’elenco di canali preferiti. APP/* Consente di selezionare la sorgente di menu MHP TV. (Solo Italia) (In base al modello) PAGE Consente di spostarsi alla schermata precedente o successiva.

1 TASTI TELETEXT Questi pulsanti vengono utilizzati per il teletext. INFO Consente di visualizzare le informazioni del programma e della schermata correnti.

SMART Consente di accedere ai menu della schermata principale Smart. MY APPS Visualizza l’elenco delle applicazioni. Pulsanti di navigazione (su/giù/sinistra/destra) Consentono di scorrere i menu e le opzioni. OK Consente di selezionare menu e opzioni e confermare le scelte effettuate. BACK Consente di tornare al livello precedente. EXIT Consente di eliminare dalla visualizzazione le schermate e di ripristinare la modalità TV. SETTINGS Consente di accedere ai menu principali. REC Consente di avviare la registrazione e visualizza il menu di registrazione. LIVE TV Consente di tornare a LIVE TV. Pulsanti di controllo ( ) Consentono di controllare i contenuti Premium, i menu Time Machine o Smart Share o i dispositivi SIMPLINK compatibili (USB o SIMPLINK o Time Machine). 2 Pulsanti colorati Consentono di accedere a funzioni speciali in alcuni menu. ( : Rosso, : Verde, : Giallo, : Blu)

(Solo LA62**, LA64**) (Guida utente) Visualizza la guida utente. RATIO Consente di ridimensionare un'immagine. INPUT Consente di modificare la sorgente in ingresso.

RATIO INPUT TV/RAD Consente di selezionare il programma Radio, TV o DTV.

RAD LIST Consente di accedere all'elenco programmi salvato. (Spazio) Inserisce uno spazio vuoto sulla tastiera a schermo.

Q.VIEW Consente di tornare al programma precedente. FAV Consente di accedere all'elenco di canali preferiti.

3D Consente di vedere video 3D.

Q.VIEW SMART Consente di accedere ai menu della schermata principale Smart.

FAV P A G E MUTE INFO SMART Consente di spostarsi alla schermata precedente o successiva.

MY APPS MY APPS Visualizza l'elenco delle applicazioni. Pulsanti di navigazione (su/giù/sinistra/destra) Consentono di scorrere i menu e le opzioni. OK Consente di selezionare menu e opzioni e confermare le scelte effettuate. BACK Consente di tornare al livello precedente. GUIDE Mostra la Guida al programma. EXIT Consente di eliminare dalla visualizzazione le schermate e di ripristinare la modalità TV.

1 Pulsanti colorati Consentono di accedere a funzioni speciali in alcuni menu. ( : Rosso, : Verde, : Giallo, : Blu)

BACK GUIDE EXIT Q. MENU Consente di accedere ai menu rapidi.

2 TASTI TELETEXT Questi pulsanti vengono utilizzati per il teletext. SUBTITLE Consente di visualizzare i sottotitoli preferiti in modalità digitale.

TEXT T.OPT LIVE TV Q.MENU REC SETTINGS AD APP/*

LIVE TV Consente di tornare a LIVE TV. Pulsanti di controllo ( ) Consentono di controllare i contenuti Premium, i menu DVR o Smart Share o i dispositivi SIMPLINK compatibili (USB o SIMPLINK o Time Machine). REC Consente di avviare la registrazione e visualizza il menu di registrazione. SETTINGS Consente di accedere ai menu principali. AD (Descrizione audio) Consente di attivare e disattivare la descrizione audio. APP/* Consente di selezionare la sorgente di menu MHP TV. (Solo Italia) (In base al modello)

ITALIANO ITA LIST PAGE INFO Consente di visualizzare le informazioni del programma e della schermata correnti.

24 FUNZIONI DEL TELCOMANDO MAGIC REMOTE FUNZIONI DEL TELCOMANDO MAGIC REMOTE Articolo non incluso in tutti i modelli. Quando viene visualizzato il messaggio "Batteria telcomando Magic Remote quasi scarica. Sostituire batteria.", sostituire la batteria. Per sostituire le batterie, aprire il coperchio del vano batterie, sostituire le batterie (AA da 1,5 V) facendo corrispondere le estremità e ai simboli presenti all'interno del vano e chiudere il coperchio. Accertarsi di indirizzare il telecomando verso il relativo sensore sul televisore. Per rimuovere le batterie, eseguire le operazioni di installazione in senso inverso.

ATTENZIONE ITALIANO ITA

yy Non utilizzare batterie vecchie e nuove contemporaneamente; ciò potrebbe causare danni al telecomando. (Solo LA66**, LA69**, LA74**) Puntatore (trasmettitore RF)

(ACCENSIONE)  Consente di accendere o spegnere la TV. BACK Consente di tornare al livello precedente. Rotella (OK) Consente di selezionare menu e opzioni e confermare le scelte effettuate. Consente di scorrere i canali salvati. Se si preme il pulsante di navigazione mentre si muove il puntatore sullo schermo, il puntatore scompare e il telcomando Magic Remote funziona come un normale telecomando. Per visualizzare di nuovo il puntatore, scuotere il telcomando Magic Remote. 3D Viene utilizzato per la visione di video 3D.

BACK SMART Pulsanti di navigazione (su/ giù/sinistra/destra) Consentono di scorrere i menu e le opzioni. SMART Consente di accedere ai menu della schermata principale Smart.

/Q.MENU P Riconoscimento vocale (in base al modello) /Q.MENU Consente di accedere ai menu rapidi. Consente di accedere al Telecomando universale. + Consente di regolare il livello del volume. ꕌPꕍ Consente di scorrere i programmi salvati o i canali. MUTE Consente di disattivare tutti i suoni.

Riconoscimento vocale (in base al modello) Per utilizzare la funzione di riconoscimento vocale è necessaria una connessione di rete. La velocità di riconoscimento può variare in base alle caratteristiche dell’utente (voce, pronuncia, intonazione e velocità) e all’ambiente (rumore e volume del TV). 1. 2.

Premere il pulsante per il riconoscimento vocale. Pronunciare il contenuto che si desidera quando viene visualizzata la finestra relativa alla voce nella parte sinistra dello schermo del TV. • Il riconoscimento vocale potrebbe non riuscire se si parla troppo rapidamente o troppo lentamente. • Utilizzare il Telecomando magico a una distanza non superiore a 10 cm dal volto.

FUNZIONI DEL TELCOMANDO MAGIC REMOTE Registrazione del telcomando Magic Remote

11-1 Test titolo informazioni rapide...

È necessario “associare” (registrare) il telcomando Magic Remote alla TV prima di utilizzarlo.

Se si preme Rotella (OK) sul telcomando Magic Remote, viene visualizzata la seguente schermata. La schermata contiene informazioni sul programma in uso e sullo schermo.

2 È possibile selezionare il menu Altro.

Come ri-registrare il telcomando Magic Remote INDIETRO SMART

1 Tenere premuti contemporaneamente i tasti BACK e SMART per 5 secondi per eseguire il reset, quindi registrare il telecomando seguendo la procedura “Istruzioni di registrazione del telcomando Magic Remote” riportata in precedenza. 2 Per registrare nuovamente il telcomando Magic Remote, tenere premuto il tasto BACK per 5 secondi puntando il telecomando verso la TV. Quando la registrazione è completata, viene visualizzato il messaggio che indica il completamento dell’operazione sullo schermo.

Come utilizzare il telcomando Magic Remote 1 Se il puntatore scompare, muovere leggermente il telecomando verso destra o sinistra. Il puntatore riapparirà automaticamente sullo schermo. »»Se non viene utilizzato per un determinato periodo di tempo, il puntatore viene nascosto. 2 Per spostare il puntatore, mirare col puntatore ricevitore del telecomando verso il televisore, quindi spostarlo verso sinistra, destra, verso l'alto o verso il basso. »»Se il puntatore non funziona correttamente, lasciare il telecomando per 10 secondi, quindi riprovare.

Precauzioni nell'uso del telcomando Magic Remote Utilizzare il telecomando entro la distanza yy massima di comunicazione (10 m). L'utilizzo del telecomando oltre questa distanza o con l'ostruzione di un oggetto potrebbe provocare un errore di comunicazione. Anche la presenza di dispositivi nelle yy vicinanze potrebbe provocare un errore di comunicazione. I dispositivi elettrici, quali forni a microonde o prodotti LAN wireless, potrebbero provocare interferenze poiché utilizzano la stessa banda di frequenza (2,4 GHz) del telcomando Magic Remote. Eventuali cadute o urti possono provocare yy danni o malfunzionamenti del telecomando. Quando si utilizza il telcomando Magic yy Remote, prestare attenzione a non urtare mobili o altre persone nelle vicinanze. Il produttore e l'installatore non sono in yy grado di fornire servizi relativi alla sicurezza delle persone poiché il dispositivo wireless potrebbe subire interferenze da onde elettromagnetiche. Si consiglia di collocare un eventuale yy Access Point (punto di accesso) a più di 1 m di distanza dal televisore. Se l'Access Point è installato a una distanza inferiore a 1 m, il telcomando Magic Remote potrebbe non funzionare come previsto a causa di interferenze sulla frequenza.

1 Per registrare il telecomando automaticamente, accendere la TV e premere il tasto Rotella (OK). Quando la registrazione è completata, viene visualizzato il messaggio che indica il completamento dell’operazione sullo schermo. 2 Se la registrazione non viene eseguita, spegnere e riaccendere la TV, quindi premere il tasto Rotella (OK) per completare la registrazione.

26 UTILIZZO DELLA GUIDA UTENTE UTILIZZO DELLA GUIDA UTENTE La guida utente consente di accedere più facilmente a informazioni dettagliate sul televisore. Premere il pulsante SMART per accedere alla schermata principale Smart. Selezionare Manuale utente e premere Wheel(OK).

 OPZIONE > Per impostare la lingua SMART  Impostazioni  OPZIONE  Lingua Consente di selezionare la Lingua menu (Language) e la Lingua audio visualizzata sullo schermo. Lingua menu (Language) Lingua audio

Consente di selezionare una lingua per il testo visualizzato. [Solo in modalità digitale] Durante la visualizzazione di una trasmissione digitale con diverse lingue audio, è possibile selezionare la lingua desiderata. [Solo in modalità digitale] Utilizzare la funzione dei sottotitoli quando sono trasmesse due o più lingue dei sottotitoli. ✎ S e i dati dei sottotitoli nella lingua selezionata non vengono trasmessi, vengono riprodotti i sottotitoli nella lingua predefinita.

Visualizza la descrizione del menu selezionato. È possibile utilizzare i tasti ꕌ/ꕍper spostarsi tra le pagine.

Consente di spostarsi al menu selezionato direttamente dalla guida utente.

NOTA yy È possibile accedere alla guida utente anche premendo il tasto (Manuale utente) sul telecomando.(Solo LA62**, LA64**)

Per utilizzare il dispositivo di ingresso Per impostare le opzioni di ora

Impostazione CONFIG.

Per impostare le opzioni di blocco TV ImpostazioneIMMAGINE,SUONO Per impostare la lingua

OPZIONE Per impostare il paese

Funzione LG SMART Assistenza disattivata

Funzione avanzata Informazione

Per configurare il telecomando magico Indice

Manuale dell’utente online

4 5 Mostra il programma che si sta guardando al momento o la schermata della sorgente di ingresso. Consente di selezionare la categoria desiderata. Consente di selezionare la voce desiderata. È possibile utilizzare ꕌ/ꕍper spostarsi tra le pagine. Consente di scegliere la descrizione della funzione desiderata dall'indice. Fornisce informazioni dettagliate sulle funzioni di LG Smart TV quando è attiva una connessione Internet (è possibile che questa funzione non sia disponibile in tutti i Paesi o in tutte le lingue)

Manuale dell’utente online

MANUTENZIONE / RISOLUZIONE DEI PROBLEMI

MANUTENZIONE Pulizia del televisore Pulire regolarmente il televisore per mantenerne le prestazioni ottimali e per estenderne la durata nel tempo.

ATTENZIONE yy Innanzitutto, accertarsi di spegnere e discollegare il cavo di alimentazione e tutti gli altri cavi. yy Quando il televisore viene lasciato incustodito e non in uso per un lungo periodo, scollegare il cavo di alimentazione dalla presa a muro per evitare possibili danni derivanti da fulmini e sovratensioni elettriche.

yy Per rimuovere la polvere o lo sporco leggero, pulire la superficie con un panno morbido, asciutto e pulito. yy Per rimuovere lo sporco maggiore, pulire la superficie con un panno morbido inumidito con acqua pulita o un detergente delicato diluito. Quindi, passare immediatamente un panno asciutto.

ATTENZIONE yy Evitare di toccare continuamente lo schermo per non danneggiarlo. yy Non premere, strofinare o colpire la superficie dello schermo con le unghie o con oggetti affilati per non graffiarlo e provocare distorsioni delle immagini. yy Non utilizzare agenti chimici perché potrebbero danneggiare il prodotto. yy Non nebulizzare del liquido sulla superficie. In caso di penetrazione di acqua nel televisore, potrebbero verificarsi incendi, scosse elettriche o malfunzionamenti.

Cavo di alimentazione Rimuovere regolarmente la polvere o lo sporco che si accumula sul cavo di alimentazione.

RISOLUZIONE DEI PROBLEMI Problema

Impossibile controllare la TV con il telecomando.

yy Controllare il sensore del telecomando sul prodotto e riprovare. yy Verificare la presenza di eventuali ostacoli tra il televisore e il telecomando. yy Controllare che le batterie siano ancora cariche e correttamente inserite ( su

Non viene visualizzata alcuna immagine e non è prodotto alcun suono.

yy Controllare che la TV sia accesa. yy Verificare che il cavo di alimentazione sia collegato ad una presa a muro. yy Verificare se esiste un problema nella presa a muro collegando altri prodotti.

La TV si spegne improvvisamente.

yy Controllare le impostazioni di controllo dell'alimentazione. L'alimentazione potrebbe essere stata interrotta. yy Verificare se la funzione Timer Spegnimento è attiva nelle impostazioni relative all'ora. yy In mancanza del segnale, il televisore si spegne automaticamente dopo 15 minuti di inattività.

Durante il collegamento al PC (HDMI DVI), viene visualizzato il messaggio “Nessun segnale” o “Formato non valido”.

yy Spegnere/accendere la TV utilizzando il telecomando. yy Ricollegare il cavo HDMI. yy Riavviare il PC con la TV accesa.

ITALIANO ITA Schermo, cornice, telaio e supporto

28 IMPOSTAZIONE DI UN DISPOSITIVO DI CONTROLLO ESTERNO / SPECIFICHE TECNICHE IMPOSTAZIONE DI UN DISPOSITIVO DI CONTROLLO ESTERNO Per informazioni sulla configurazione di un dispositivo di controllo esterno, visitare il sito Web www.lg.com

SPECIFICHE TECNICHE ITALIANO ITA Le specifiche del prodotto possono subire modifiche senza preavviso in seguito all’aggiornamento delle funzioni del prodotto. (Solo LA66**, LA69**, LA74**) Specifiche tecniche del modulo Wireless LAN (TWFM-B006D) Standard

IEEE802.11a/b/g/n Da 2400 a 2483,5 MHz

Potenza in uscita (Max.)

Potenza in uscita (Max.)

Poiché il canale della banda utilizzato dal paese potrebbe essere diverso, l’utente non può modificare o yy regolare la frequenza operativa; il prodotto viene impostato in base alla tabella di frequenza regionale.

Le specifiche del prodotto possono subire modifiche senza preavviso in seguito all’aggiornamento delle funzioni del prodotto. (Solo LN57**, LA62**, LA64**) Specifiche tecniche del modulo Wireless LAN (TWFM-B006D) Standard

Poiché il canale della banda utilizzato dal paese potrebbe essere diverso, l’utente non può modificare o yy regolare la frequenza operativa; il prodotto viene impostato in base alla tabella di frequenza regionale.

ITALIANO ITA Potenza in uscita (Max.)

30 SPECIFICHE TECNICHE Le specifiche del prodotto precedentemente indicate possono subire modifiche senza preavviso in seguito all’aggiornamento delle funzioni del prodotto. 32LA62**

MODELLI ITALIANO ITA Requisiti di alimentazione

MODELLI Requisiti di alimentazione

Requisiti di alimentazione

MODELLI Requisiti di alimentazione

Requisiti di alimentazione

MODELLI ITALIANO ITA Requisiti di alimentazione

MODELLI Requisiti di alimentazione

55LA692V-ZC Con supporto (mm)

Requisiti di alimentazione

Requisiti di alimentazione

Requisiti di alimentazione

ITALIANO ITA Requisiti di alimentazione

Requisiti di alimentazione

MODELLI Requisiti di alimentazione

55LN577V-ZK Con supporto (mm)

Requisiti di alimentazione

Requisiti di alimentazione

160 W ITALIANO ITA Requisiti di alimentazione

AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz

36 SPECIFICHE TECNICHE Dimensione modulo CI (L x A x P)

Condizioni ambientali

100,0 mm x 55,0 mm x 5,0 mm

Temperatura di funzionamento

Da 0 °C a 40 °C Umidità di funzionamento

Temperatura di stoccaggio

Da -20 °C a 60 °C Umidità di stoccaggio

ITALIANO ITA TV digitale

Numero massimo di programmi memorizzabili

Impedenza antenna esterna

* : Solo modelli che supportano DVB-T2

Dichiarazione di conformità La società LG Electronics Italia S.p.A. dichiara che il televisore a colori LG

è fabbricato in conformità alle prescrizioni del D.M. n°548 del 28/08/95, pubblicato sulla G.U. n°301 del 28/12/95 ed in particolare è conforme a quanto indicato nell’art. 2, comma 1 dello stesso decreto. Questo apparecchio è fabbricato nella C.E.E nel rispetto delle disposizioni di cui al D.M. 26/03/92ed in particolare è conforme alle prescrizioni del Art. 1 dello stesso decreto ministeriale.

Digital, Dolby Digital Plus, HE-AAC NOTA yy Utilizzare uno sdoppiatore del segnale per usare più di 2 televisori. yy Se la qualità dell’immagine è scarsa, installare correttamente un amplificatore del segnale per migliorarla. yy Se la qualità dell’immagine è scarsa con un’antenna collegata, provare a riallineare l’antenna nella direzione corretta. yy Il cavo e il convertitore dell’antenna non sono in dotazione. yy Audio DTV supportato: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC Español Conecte la TV a una toma de pared de antena con un cable RF (75 Ω).

REMARQUE yy Pour obtenir une meilleure qualité d’image, il est recommandé d’utiliser la TV avec une connexion HDMI. yy Utilisez le tout nouveau câble haut débit HDMI™ avec la fonction CEC (contrôles électroniques client). yy Les câbles HDMI™ haut débit sont testés pour transporter un signal HD de 1080p ou supérieur. yy Formats audio HDMI pris en charge : Dolby Digital, DTS, PCM (jusqu’à 192 KHz, 32k/44 ,1k/48k/88k/96k/176k/192k)

MAKING CONNECTIONS Italiano Il segnale digitale audio e video viene trasmesso da un dispositivo esterno al televisore. Collegare il dispositivo esterno e il televisore mediante il cavo HDMI come mostrato nell’illustrazione di seguito. Scegliere una porta di ingresso HDMI per il collegamento. La scelta della porta è libera.

NOTA yy Si consiglia di utilizzare il televisore con il collegamento HDMI per ottenere la migliore qualità delle immagini. yy Utilizzare un cavo HDMI™ ad alta velocità dotato dei requisiti più recenti con funzione CEC (Customer Electronics Control). yy I cavi HDMI™ ad alta velocità sono testati per trasmettere un segnale HD fino a 1080p e superiore. yy Formato audio HDMI supportato: Dolby Digital, DTS, PCM (fino a 192 KHz, 32 k/44,1 k/48 k/88 k/96 k/176 k/192 k) Español Transmite las señales de audio y vídeo digital de un dispositivo externo a la TV. Use el cable HDMI para conectar el dispositivo externo a la TV, tal y como se muestra en la siguiente ilustración. Seleccione un puerto de entrada HDMI. El puerto utilizado es irrelevante.

NOTA yy Se recomienda usar la conexión HDMI de la TV para obtener la mejor calidad de imagen. yy Utilice el cable HDMI™ de alta velocidad más reciente con la función CEC (control de electrónica de consumo). yy Los cables HDMI™ de alta velocidad están preparados para transportar una señal HD de 1080p o superior. yy Formato de audio HDMI admitido: Dolby Digital, DTS, PCM (hasta 192 KHz, 32k/44,1 k/48k/88k/96k/176k/192k)

HINWEIS yy Abhängig von der Grafikkarte funktioniert der DOS-Modus bei Einsatz eines HDMI-zuDVI-Kabels möglicherweise nicht. Français Permet de transmettre les signaux vidéo d’un périphérique externe vers la TV. Connectez le périphérique externe et la TV avec le câble DVIHDMI comme indiqué sur l’illustration suivante. Pour émettre un signal audio, raccordez un câble audio. Choisissez un port d’entrée HDMI pour établir la connexion. Peu importe le port que vous utilisez.

REMARQUE yy Selon la carte graphique, le mode DOS peut ne pas fonctionner si vous utilisez un câble pour établir la connexion HDMI-DVI. Italiano Il segnale digitale video viene trasmesso da un dispositivo esterno al televisore. Collegare il dispositivo esterno e il televisore mediante il cavo DVI-HDMI come mostrato nell’illustrazione di seguito. Per trasmettere un segnale audio, collegare un cavo audio. Scegliere una porta di ingresso HDMI per il collegamento. La scelta della porta è libera.

NOTA yy A seconda della scheda grafica in uso, la modalità DOS potrebbe non funzionare se si utilizza un cavo da HDMI a DVI.

Español Transmite la señal de vídeo digital de un dispositivo externo a la TV. Use el cable DVI-HDMI para conectar el dispositivo externo a la TV, tal y como se muestra en la siguiente ilustración. Para transmitir una señal de audio, conecte un cable de audio. Seleccione un puerto de entrada HDMI. El puerto utilizado es irrelevante.

COMPONENT IN L L/MONO Il segnale audio e video analogico viene trasmesso da un dispositivo esterno al televisore. Collegare il dispositivo esterno e il televisore mediante il cavo composite come mostrato nell’illustrazione di seguito.

MAKING CONNECTIONS B-13

Italiano Mobile High-definition Link (MHL) è un’interfaccia per la trasmissione di segnali audiovisivi digitali dai cellulari ai TV.

NOTA Collegare il cellulare alla porta HDMI/DVI yy IN 3 (MHL) per visualizzare lo schermo del telefono sul TV. È necessario un cavo passivo MHL per yy collegare il TV a un cellulare. Questa funzione è disponibile soltanto sui yy telefoni che supportano l’interfaccia MHL. È possibile utilizzare alcune applicazioni yy tramite il telecomando. Per alcuni cellulari che supportano la yy tecnologia MHL, è possibile utilizzare il telecomando magico. yyRimuovere il cavo passivo MHL dal TV quando: --La funzione MHL è disattivata --Il dispositivo mobile è completamente carico in modalità standby Español El enlace de alta definición móvil o MHL (del inglés “Mobile High-definition Link”) es una interfaz que se utiliza para transmitir señales audiovisuales digitales de teléfonos móviles a equipos de televisión.

NOTA yyConecte el teléfono móvil al puerto HDMI/DVI IN 3 (MHL) para ver la pantalla del teléfono en la TV. yySe necesita un cable pasivo MHL para conectar el televisor y el teléfono móvil. yyEsta función solo está disponible en teléfonos compatibles con MHL. yyAlgunas aplicaciones se pueden utilizar a través del mando a distancia. yyDesde algunos teléfonos móviles compatibles con MHL, se puede controlar el dispositivo por medio del mando a distancia Mágico. yyExtraiga el cable pasivo MHL de la TV cuando: --la función MHL esté deshabilitada --su dispositivo móvil esté completamente cargado y en modo de espera

È possibile utilizzare un sistema audio esterno opzionale al posto dell’altoparlante integrato.

Anschluss über ein digitales optisches Audiokabel

Collegamento audio ottico digitale

Überträgt ein digitales Audiosignal vom TV-Gerät an ein externes Gerät. Verbinden Sie das externe Gerät, wie in der folgenden Abbildung gezeigt, mithilfe des optischen Audiokabels mit dem TVGerät.

Il segnale audio digitale viene trasmesso dal televisore su un dispositivo esterno. Collegare il dispositivo esterno e il televisore con il cavo audio ottico come mostrato nell’illustrazione di seguito.

Connexion audio optique numérique Permet de transmettre un signal audio numérique de la TV au périphérique externe. Connectez le périphérique externe et la TV avec le câble audio optique comme indiqué sur l’illustration suivante.

NOTA yy Non guardare nella porta dell’uscita ottica. Guardare il raggio laser potrebbe provocare danni alla vista. yy Contenuti audio con funzione anticopia (ACP, Audio Copy Protection) possono bloccare l’uscita audio digitale. Español Puede emplear un sistema de audio externo opcional en vez de los altavoces integrados.

REMARQUE yy Certains ports USB peuvent ne pas fonctionner. Si un appareil USB branché sur un port USB n’est pas détecté alors connectez-le directement au téléviseur. y y Connectez la source d’alimentation externe si une connexion USB est nécessaire.

B-18 MAKING CONNECTIONS Italiano Collegare una periferica di archiviazione USB, ad esempio una memoria flash USB, un hard disk esterno, o un lettore di schede di memoria USB al televisore e accedere al menu Smart Share per utilizzare diversi file multimediali.

NOTA yy Alcuni hub USB potrebbero non funzionare. Se una periferica USB collegata tramite un hub USB non viene rilevata, collegarla direttamente alla porta USB della TV. yy Collegarsi all’alimentazione esterna se il dispositivo USB lo richiede.

Português Ligue um dispositivo de armazenamento USB, como por exemplo uma memória flash USB, uma unidade de disco rígido externa ou um leitor de cartões de memória USB, à TV e aceda ao menu Smart Share para utilizar vários tipos de ficheiros multimédia.

NOTA yy Verificare che il modulo CI sia inserito nello slot della scheda PCMCIA nel verso corretto. Se il modulo non è inserito nel modo corretto, possono verificarsi danni alla TV e allo slot stesso. yy Se il TV non visualizza o riproduce alcun contenuto video e audio quando è collegata la funzione CAM (modulo di accesso condizionale) con CI+ (Interfaccia comune plus), contattare l’operatore del servizio terrestre/via cavo/satellitare.

Italiano Consente la trasmissione del segnale delle cuffie dalla TV a un dispositivo esterno. Collegare il dispositivo esterno e la TV con le cuffie come mostrato nell’illustrazione di seguito.

Consente la trasmissione dei segnali audio e video da un dispositivo esterno al televisore. Collegare il dispositivo esterno e il televisore con il cavo Euro Scart come mostrato nell’illustrazione di seguito. Tipo di uscita

Modalità di ingresso corrente

Uscita TV: uscite segnali TV analogica o TV digitale.

NOTA yy I cavi Euro Scart devono essere schermati. yy Quando si guarda il TV digitale in modalità immagini 3D, solo i segnali di uscita 2D possono passare attraverso il cavo SCART. (Solo modelli 3D)

B-26 MAKING CONNECTIONS Español

Analoge TV, AV Component

REMARQUE yy Le raccordement du périphérique externe peut différer du modèle. yy Connectez des périphériques externes à la TV sans tenir compte de l’ordre du port TV. yy Si vous enregistrez un programme TV sur un enregistreur de DVD ou un magnétoscope, veillez à raccorder le câble de source d’entrée du signal de la TV à la TV via un enregistreur de DVD ou un magnétoscope. Pour en savoir plus sur l’enregistrement, reportez-vous au manuel fourni avec le périphérique connecté. yy Veuillez consulter le manuel de l’équipement externe contenant les instructions d’utilisation. yy Si vous connectez une console de jeu à la TV, utilisez le câble fourni avec la console de jeu. yy En mode PC, un bruit peut être associé à la résolution, au modèle vertical, au contraste ou à la luminosité. En présence de bruit, changez la résolution de la sortie PC, changez le niveau du taux de rafraîchissement ou réglez la luminosité et le contraste dans le menu IMAGE jusqu’à ce que l’image soit nette. yy En mode PC, certains réglages de la résolution peuvent ne pas fonctionner correctement en fonction de la carte graphique utilisée.

B-30 MAKING CONNECTIONS Italiano Collegare diversi dispositivi esterni al televisore e modificare la modalità di ingresso per selezionare un dispositivo esterno. Per ulteriori informazioni sul collegamento di un dispositivo esterno, consultare il manuale fornito in dotazione con ciascun dispositivo. È possibile collegare i seguenti dispositivi esterni: ricevitori HD, lettori DVD, VCR, sistemi audio, periferiche di archiviazione USB, PC, console per videogiochi e altri dispositivi esterni.

NOTA yy Il collegamento del dispositivo esterno può variare in base al modello. yy Collegare i dispositivi esterni al televisore a prescindere dall’ordine della porta del televisore. yy Se si registra un programma TV su un registratore DVD o VCR, accertarsi di collegare il cavo di ingresso del segnale al televisore attraverso un registratore DVD o VCR. Per ulteriori informazioni sulla registrazione, consultare il manuale fornito in dotazione con il dispositivo collegato. yy Consultare il manuale dell’apparecchiatura esterna per le istruzioni operative. yy Se si collega una console per videogiochi alla TV, utilizzare il cavo fornito con il dispositivo. yy In modalità PC, possono essere presenti interferenze relative alla risoluzione, schemi verticali, contrasto o luminosità. In caso di interferenze, modificare la modalità PC impostando un’altra risoluzione o modificando la frequenza di aggiornamento oppure regolare luminosità e contrasto sul menu IMMAGINE finché non si ottiene un’immagine nitida. yy A seconda della scheda grafica utilizzata, alcune impostazioni di risoluzione potrebbero non essere adatte alla modalità PC.

Español Puede conectar varios dispositivos externos a la TV y cambiar entre los modos de entrada para seleccionar un dispositivo externo. Para obtener más información sobre la conexión de dispositivos externos, consulte el manual que se incluye con cada dispositivo. Los dispositivos externos disponibles son: receptores HD, reproductores de DVD, vídeos, sistemas de audio, dispositivos de almacenamiento USB, PC, consolas de juegos, etc.
