MANUALE UTENTE PSM 520 E EINHELL

1 cavo di alimentazione

2 bottone di arresto

3 interruttore di acceso/spento

4 vite a testa zigrinata per la regolazione del numero di giri

5 protezione

6 rullo di guida

7 Omsklfter til pendulsaving

8 base di appoggio regolabile

9 aspirazione trucioli

Avvertenze generali di sicurezza e di prevenzione degli infortuni

Si assicura un funzionamento dell'apparecchio sicuro e senza infortuni solo se le avvertenze di sicurezza e le istruzioni per l'uso vengono lette completa-mente e se le avvertenze in esse contenute vengono seguite.

• Controllare ogni volta prima dell'uso
  l'apparecchio, il cavo di alimentazione e la spina. Lavorare solo se l'apparecchio è in perfetto stato e non presenta danni. Le parti danneggiate devono venire sostituite subito da un elettricista.
• Togliere sempre la spina dalla presa di corrente per tutti i lavori alla macchina, prima di sostituire gli utensili e quando l'apparecchio non viene usato.
  ● Per evitare danni al cavo di alimentazione, esso deve sempre trovarsi sul retro della macchina.
• Per lavori all'aperto è permesso solo l'uso di cavi di prolunga omologati. I cavi di prolunga usati devono avere una sezione minima di 1,5 mm². I collegamenti a spina devono avere contatti di terra ed essere protetti dagli spruzzi d'acqua.
• Conservare gli utensili in un posto sicuro e inaccessibile per i bambini.
• Portare sempre gli occhiali protettivi, i guanti di sicurezza e le cuffie durante i lavori di smerigliatura, spazzolatura e troncatura nonchè una mascherina di protezione delle vie respiratorie se si sviluppa anche polvere.
• Non lasciare inserita la chiave per fissare la punta. Prima di accendere l'utensile controllare che la chiave e gli strumenti di regolazione siano stati tolti.

e non si sposti (serrarlo).

• Nel lavorare (troncare e smerigliare) la pietra si deve usare un dispositivo di aspirazione della polvere che sia omologato per l'aspirazione di polvere minerale.

- Non devono essere lavorati materiali contenenti amianto.

Rispettare le corrispondenti disposizioni per la prevenzione degli infortuni (VBG 119) dell'asso ciazione di categoria.

• Impiegare solo ricambi originali.
• Le riparazioni devono essere eseguite solo da un elettricista.
• Il livello di emissioni sonore sul posto di lavoro può superare gli 85 dB (A). In questo caso è necessario che l'operatore prenda delle misure di protezione contro i rumori. Il livello sonoro di questo elettroutensile viene misurato secondo le norme IEC 59 CO 11, IEC 704, DIN 45635 parte 21, NFS 31-031 (84/537/CEE).
• Assicurarsi di essere bene in equilibrio, evilare di assumere posizioni insolite.
• Non esporre l'elettroutensile alla pioggia. Non usarlo in ambiente bagnato o umido e nelle vicinanze di liquidi inflammabili.
• Non usare il cavo di alimentazione per trasportare l'utensile. Evitare danni al cavo di alimentazione: oli, solventi e spigoli vivi lo possono rovinare.
• Tenere in ordine il posto di lavoro.
• Accertarsi che l'interruttore sia spento quando viene inserita la spina di alimentazione.
• Portare indumenti da lavoro adatti. Non portare indumenti ampi e gioielli. Portare una retina nel caso di capelli lunghi.
• Per la propria sicurezza usare solo accessori e utensili ausiliari del produttore dell'elettroutensile.
• Usare solamente lame affiliate ed in perfetto stato. Sostituire subito le lame deformate e rovinate.
• Dopo aver spento la macchina, non fermare la sega esercitando una leggera pressione laterale.
• Cercare di ottenere un avanzamento regolare, perché ciò limita il pericolo di infortunio e aumenta la durata della lama e del seghetto.
• Valore di vibrazione secondo la ISO 5349, rilevato sullaimpugnatura, corrisponde a 6,7 m/s ^2

- Accertarsi che il pezzo da lavorare sia ben fissato

Istruzioni per il funzionamento del seghetto alternativo elettronico

MESSA IN FUNZIONE

Funzionamento momentaneo (disegno 2) Per accendere: premere l'interruttore di acceso/spento

Per spegnere: mollare l'interruttore di acceso/spento

Funzionamento continuo

Per accendere: premere l'interruttore di acceso/spento e fermarlo in questa posizione con il bottone di arresto Per spegnere: premere l'interruttore di acceso/spento e mollarlo

Regolazione del numero dei giri

Il numero dei giri può venir regolato in continuo aumentando o diminuendo la pressione sull'interruttore di acceso/spento. Se la pressione sull'interruttore di acceso/spento è leggera, si ha un numero basso di giri. Se la pressione sull'interruttore di acceso/spento è forte, si ha un numero elevato di giri. In questo modo si può scegliere la cadenza a seconda del lavoro da eseguire.

Preselezione elettronica del numero di giri (disegno 3)

Con la vite a testa zigrinata sull'interruttore di acceso/spento si può preselezionare il numero di giri desiderato. Girando la vite a testa zigrinata nel senso del PIÙ si aumenta il numero dei giri, girando la vite nel senso del MENO si diminuisce il numero dei giri. La cadenza adatta dipende dal rispettivo materiale e dalle condizioni di lavoro.

Anche in questo caso valgono le regole generali per la velocità di taglio nel caso di lavori con asportazione di trucioli.

Sostituzione della lama (disegno 1)

Prima di eseguire le diverse operazioni al seghetto e la sostituzione della lama, spegnere l'utensile e logliere la spina dalla presa di alimentazione.

Con la chiave esagona allegata svitare le due viti sullo spintore (disegno 1). Spingere la lama nella scanalatura di guida, fra la barra di sollevamento e la fascia di sostegno fino alla battuta. Serrare le due viti con la chiave esagona allegata. I dentini della sega

devono essere rivolti in direzione di taglio. Accertarsi che la lama sia ben inserita nella scanalatura di guida dello spintore e del rullo.

Regolazione della base di appoggio

(tagli obliqui e tagli vicino al bordo, disegno 4) La base di appoggio può venir inclinata verso tutti e due i lati fino a 45° per i tagli obliqui e inclinati svitando semplicemente le due viti sul lato inferiore. Gli angoli di inclinazione sono contrassegnati da 15°, 30° e 45°, ma è possibile anche un'impostazione con angoli intermedi.

Per modificare l'angolo di taglio svitare le due viti (disegno 4) tanto che la base di appoggio possa venir ancora spinta. Impostare l'angolo desiderato e serrare nuovamente le due viti.

La base di appoggio può venir spinta all'indietro per segare fino al bordo. A questo scopo svitare le due viti sul lato inferiore (disegno 4) e spingere all'indietro la base di appoggio. Serrare nuovamente le due viti.

Aspirazione della polvere

Il seghetto alternativo è dotato di un attacco per l'aspirapolvere. Ogni aspirapolvere può venir collegato all'apertura di aspirazione all'estremità posteriore del seghetto. Se fosse necessario un adattatore speciale, mettersi in contatto con il produttore dell'aspirapolvere.

DATI TECNICI

Tensione nominale: 230 V \~ 50 Hz

potenza assorbita: 520 W

cadenza: 500 - 3000 /min

corsa: 16 mm

profondità di taglio legno: 65 mm

profondità di taglio plastica: 20 mm

profondità di taglio ferro: 8 mm

taglio obliquo: fino a 45° (destra e sinistra)

livello di pressione acustica LPA: 86,2 db (A)

livello di potenza sonora LWA: 99,2 db (A)

Vibrazione a_w 6,7 m/s ^2

Dotata di isolamento protettivo

Peso 2,1 kg

I

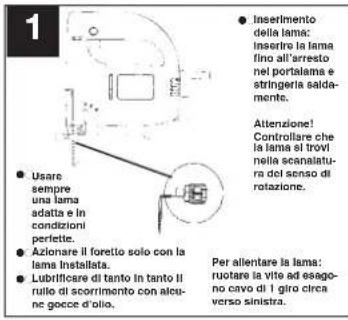

1 ● Insertimento della lama: insertire la lama fino all'arrestio nel portalama e stringeria saldamente. Attenzione! Controllare che la lama si trovi nella scanatattura del senso di rotazione. ● Usare sempre una lama adatta e in condizioni perlette. ● Azionare il foretto solo con la lama installata. ● Lubrificare di tanto in tanto il ruite di scorrimento con alcunie gocce d'olio. Per allentare la lama: ruotare la vite ad esagono cavo di 1 giro circa verso sinistra.

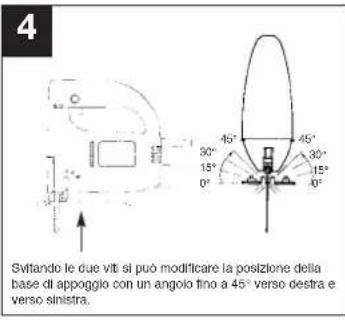

4 Svittando le due viti si può modificare la posizione della base di appoggio con un angolo fino a 45° verso destra e verso sinistra.

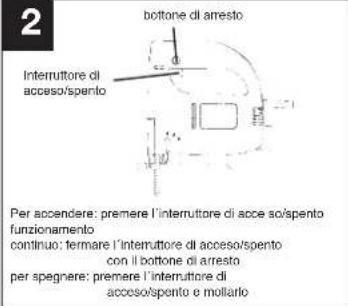

2 bottone di arresto Interruttore di acceso/spento Per accendere: premere l'interruttore di acce so/spento funzionamento continuo: termare l'interruttore di acceso/spento con il bottone di arresto per spegnere: premere l'interruttore di acceso/spento e molliarlo

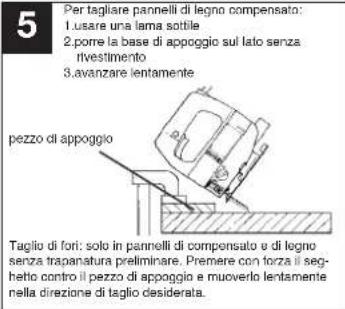

5 Per tagliare pannelli di legno compensato: 1.usare una lama sottile 2.porre la base di appoggio sul lato senza rivestimento 3.avanzare lentamente pezzo di appoggio Taglio di fori: solo in pannelli di compensato e di legno senza trapanatura preliminare. Premere con forza il seg- hetto contro il pezzo di appoggio e muoverlo lentamente nella direzione di taglio desiderata.

3 Ruotando il commutatore del numero di giri si aumenta la cadenza

12

ISC GmbH

Eschenstraße 6

D-94405 Landau/Isar

I periodo di garanzia inizia nel glomo dell'acquisto da 2 anni. La garanzia vale nel caso di confezione difettosa oppure di difetti del materiale e del funzionamento. Le componeti da sostituire e il lavoro necessario per la riparazione non vengono calcolati. Non c'è alcuna garanzia nel caso di danni successivi.

Il vostro centro di assistenza.

Con riserva di apportare modifiche tecniche
