MANUALE UTENTE Alpatec Paradiso Ceramic 2000W TAURUS

IT. Istruzioni per l'uso

Radiatore emettitore termico PARADISO CERAMIC

DESCRIZIONE

A Coperchio controllo digitale
B Controllo digitale
C Corpo principale emettitore

ICONE

1- Modalità FILO PILOTA *Solo nei modelli indicati

2- Modalità COMFORT

3- Modalit ECONOMICA

4- Modalità ANTIGELO

5- Modalità VACANZE

6- Modalità CHRONO

7- Modalità TURFO/BOOST

8- Modalit ECONOMICA 17C

Prima di ogni utilizzo, svolgere completamente il cavo dell'apparecchio.

Non utilizzare l'apparecchio se il suo dispositivo di accensione/spegnimento non funziona.

Non utilizzare l'apparecchio inclinato, né capo- volgerlo.

Non capovolgere l'apparecchio se è in funzione o collegato alla presa.

Quando l'apparecchio è usato in bagno o in altri ambienti umidi, scollegarlo dall'alimentazione in caso di inutilizzo, anche se per poco tempo: la vicinanza dell'acqua può rappresentare un pericolo anche quando l'apparecchio è spento.

Scollegare la spina dalla presa di corrente quando l'apparecchio non è in uso e prima di eseguire qualsiasi operazione di pulizia.

Conservare questo apparecchio fuori dalla portata dei bambini e/o persone con problemi fisici, mentali o di sensibilità o con mancanza di esperienza e conoscenza

Non riporre l'apparecchio in posizione verticale.

Non riporre l'apparecchio quando ancora caldo.

Conservare e riporre l'apparecchio in luogo asciutto, lontano dalla polvere e dalla luce del sole.

Usare sempre l'apparecchio sotto supervisione.

Non lasciare mai l'apparecchio collegato alla rete elettrica e senza controllo. Si otterrà un risparmio energetico e si prolungherà la vita dell'apparecchio stesso.

Non utilizzare l'apparecchio per asciugare indumenti di alcun tipo.

Regolare il comando termostato sulla posizione di minimo (MIN) non garantisce la sconnessione permanente dell'apparecchio.

INSTALLAZIONE

Accertarsi di aver tolto tutto il materiale d'imballaggio dall'apparecchio.

Assicurarsi che l'apparecchio sia livellato.

Collocare l'apparecchio lontano da materiali infiammabili come tessuti, cartone, carta...

Evitare che l'entrata e l'uscita d'aria siano totalmente o parzialmente coperte da mobili, tende, vestiti, ecc, per il pericolo di incendio.

Se il montaggio a muro di dovesse realizzare nel bagno, posizionarlo in modo che la base, la presa di corrente, il cavo di alimentazione, gli interruttori o altri comandi non possano essere raggiunti da una persona che si trovi in una vasca da bagno, nella doccia o vicino al lavabo.

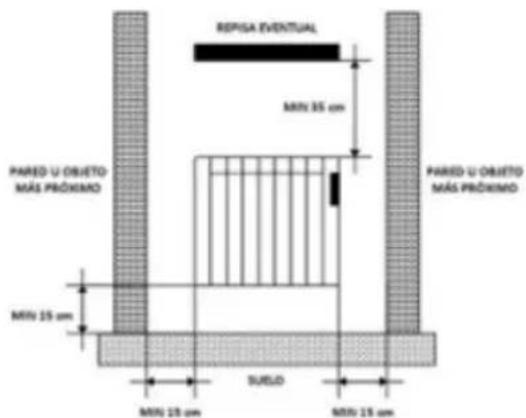

L'apparecchio deve essere fissato a una parete. La distanza minima tra la parte inferiore dell'apparecchio e il pavimento è di 15 cm. (Fig.1).

REPISA EVENTUAL MIN 35 cm PARED U OBJETO MÁS PRÓXIMO MIN 15 cm BURIO MIN 15 cm PARED U OBJETO MÁS PRÓXIMO MIN 15 cm

Fig.1

Per funzionare correttamente, l'apparecchio necessita un'adeguata ventilazione. Lasciare uno spazio di 20 cm sopra lo stesso e di 25 cm a entrambi i lati:

Non coprire né ostruire le aperture dell'apparecchio.

La spina deve essere facilmente accessibile, per poterla scollegare in caso di emergenza.

Per una maggiore efficienza, l'apparecchio deve essere mantenuto in un luogo con una temperatura fra 12 e 32 °C.

Per ottenere una maggior efficienza, se è possibile, installare l'apparecchio su una parete fredda (che confini con l'esterno) e sotto una finestra, senza però ostacolare od ostruire una zona di ventilazione.

L'apparecchio deve essere utilizzato con il supporto a parete o la base/i piedi montati.

L'apparecchio ha in dotazione una base di carica (Fig2), che deve essere fissata alla parete.

L'apparecchio dispone di un supporto murale (FIG2) sul quale può essere appoggiato.

Tenendo presente le distanze di separazione dell'apparecchio precedentemente indicate, utilizzare il modello di perforazione per segnare sulla parete la posizione dei tasselli di fissaggio.

Trapanare ed introdurre i tasselli. (Fig.3).

Collocare il supporto facendo combaciare i suoi fori con quelli dei tasselli ed avvitare . (Fig.3).

Verificare che il supporto sia fissato in modo tale da poter sorreggere almeno il doppio del peso dell'apparecchio.

Inserire l'apparecchio nel supporto.

Fissare il radiatore al supporto mediante le viti in dotazione (Fig.4).

Rimuovere la pellicola protettrice dell'apparecchio.

Assicurarsi di aver rimosso dal prodotto tutto il materiale di imballaggio.

Alcune parti dell'apparecchio sono state leggermente lubrificate, pertanto potrebbe uscire del fumo quando si avvia l'apparecchio per la prima volta. Dopo un certo tempo il fumo cessa di uscire.

Per eliminare l'odore che emana l'apparecchio quando viene utilizzato per la prima volta, si consiglia di tenerlo in funzionamento alla massima potenza per 2 ore in una stanza ben ventilata.

Preparare l'apparecchio secondo la funzione che si desidera realizzare:

USO:

ACCESO / SPENTO (STAN-BY)

Premere il tasto Acceso/Spento (Stand-by) per accendere il radiatore o impostare la modalità spento/stand-by.

Se si attiva la modalità spento/stand-by, la relativa icona appare sullo schermo, si sentono due segnali acustici di 0,5 secondi e appare l'ora.

Quando si accende l'apparecchio, si sentirà un segnale acustico di un secondo e scompare l'icona

FUNZIONI PRINCIPALI

alità FILO PILOTA: (SOLAMENTE R L'USO IN FRANCIA)

In questa modalità il radiatore viene controllato da una centralina che possiede questo sistema.

Per attivarla, agire come segue:

-Premere varie volte il tasto "Modalità" finché

sullo schermo non appare l'icona Da questo momento, la modalità di funzionamento del radiatore è quella determinata dalla centralina.

Modalità COMFORT:

Nella modalità standard di funzionamento del radiatore per mantenere la temperatura desiderata dall'utente.

Per attivarla, agire come segue:

Premere varie volte il tasto "Modalità" finché sullo schermo non appare l'icona Seleziona

re la temperatura desiderata con i tasti è. Il valore minimo che si può programmare corrisponde al valore della temperatura programmata nella modalità economica più 0,5 °C. Il valore massimo è di 32 °C.

odalità ECONOMICA:

Selezionando questa modalità il radiatore conserva la temperatura ambiente in base a quella selezionata.

Per attivarla, agire come segue:

Premere varie volte il tasto "Modalità" finché

sullo schermo non appare l'icona Selezionare la temperatura desiderata con i tasti e. Il valore massimo che si può programmare corrisponde al valore della temperatura COMFORT meno 0,5 °C. Il valore minimo è di 7 °C.

NOTA: Le temperature COMFORT ed ECONOMICA sono i valori determinanti della programmazione. Per la modalità ECONOMICA non è possibile selezionare un valore di temperatura superiore a quello della temperatura COMFORT, giacché il termometro elettronico non lo consente. Durante il funzionamento è possibile cambiare la temperatura premendo premendo i tasti e.

MODALITÀ ANTIGELO:

Selezionando questa modalità la temperatura ambiente si fissa a 7 °C. Per attivarla, premere varie volte il tasto “Modalità” finché sullo

schermo non appare l'icona

MODALITÀ VACANZE:

Selezionando questa modalità, il radiatore entra in modalità ANTIGELO per un periodo di tempo stabilito dall'utente.

Per attivarla, agire come segue:

Premere varie volte il tasto "Modalità" finché sullo schermo non appare l'icona.

Mediante i tasti e è possibile selezionare la durata del periodo delle vacanze, da 12 ore a 40 giorni, con un incremento di un'ora dalle 12 fino alle 24 e di un giorno a partire dalle ore 24.

MODALITÀ CRONO:

In questa modalità la temperatura ambiente si mantiene al livello della temperatura COMFORT o ECONOMICA, in base ai programmi impostati per le varie fasce orarie del giorno (P1, P2 o P3).

Per attivarla, agire come segue:

Premere varie volte il tasto "Modalità" finché sullo schermo non appare l'icona.

Premere il tasto CRONO per selezionare uno dei programmi prestabiliti di fabbrica (P1)

P2) o il programma configurabile dall'utente (P3)

Per la programmazione configurabile P3, vedere la sezione "4 PROGRAMMAZIONE" del manuale.

I programmi P1 e P2 prestabiliti sono:

3 Giorni dall'1 al 5 (da Lunedì a Venerdì)

4 Giorni 6 e 7 (Sabato e Domenica)

BOOST

MODALITÀ TURBO/BOOST:

Questa modalità si può utilizzare quando si desidera riscaldare la stanza in modo più rapido.

Per attivarla, agire come segue:

Premere varie volte il tasto "Modalità" finché sullo schermo non appare l'icona BOOST

Premendo i tasti è possibile selezionare la durata del periodo TURBO/BOOST, che può essere compresa tra 5 e 120 minuti. Quando si attiva questa funzione, il radiatore funziona alla massima potenza e controlla che la temperatura ambiente non superi i 32 °C. Quando termina il tempo impostato (indicato da un conto alla rovescia sullo schermo), il radiatore torna alla modalità stabilita in precedenza.

ECO MO

DALITÀ ECONOMICA 17°C:

Attivando questa modalità il radiatore funziona a una temperatura prestabilita di 17 °C non modificabile. Questa funzione consente di consumare meno quando, ad esempio, la stanza o la casa rimane vuota durante un periodo di tempo indefinito.

Per selezionare questa modalità, premere varie volte il tasto "Modalità" finché sullo schermo non appare l'icona.

ALTRE FUNZIONI E ICONE

Il radiatore può rilevare se è stata aperta una finestra in seguito alla brusca diminuzione della temperatura (5 °C in un massimo di 30 minuti). Se ciò accade, l'apparecchio si scollega per 30 minuti per poi riattivarsi nella modalità stabilita in precedenza se rileva incrementi di temperatura di un grado e costanti (perché, ad esempio, la finestra è stata chiusa). Se così non fosse, l'apparecchio rimarrà scollegato per un periodo aggiuntivo di 30 minuti.

Quando si attiva il rilevamento di finestra aperta,

il relativo simbolo appare e lampeggia sullo schermo (tranne nella modalità spento/stand-by). Quando si disattiva, il simbolo scompare.

Per attivare questa funzione, vedere la sezione "4. PROGRAMMAZIONE".

ROTEZIONE PER I BAMBINI:

Quando si attiva questa funzione, viene ridotta la temperatura della parte anteriore dell'apparecchio, affinché sia sicuro in presenza di bambini. Questa funzione, inoltre, consente di poter utilizzare il radiatore in stanze più piccole di quella in cui è installato, senza cambi importanti della temperatura ambiente.

Quando si attiva questa funzione, il livello di potenza del radiatore è quello stabilito dall'utente (40% - 50% - 60%).

Per attivare questa funzione, vedere la sezione "4. PROGRAMMAZIONE".

ASC

ASC (CONTROLLO ADATTIVO DELLA MPERATURA):

Quando si attiva questa funzione, l'apparecchio si collega prima dell'ora stabilita nella programmazione (al massimo 2 ore prima) per garantire che la stanza raggiunga la temperatura programmata all'ora impostata.

Quando si attiva questa funzione, la relativa icona

ASC appare sullo schermo (tranne in modalità spento/stand-by).

Per attivare questa funzione, vedere la sezione "4. PROGRAMMAZIONE".

INDICATORE DEL LIVELLO DI POTENZA:

Appare nella parte sinistra dello schermo e dipende dal livello di temperatura programmata. Quanto maggiore la temperatura program-mata, maggiore sarà anche il numero di barre dell'icona. È una visualizzazione istantanea del consumo, giacché quanto maggiore sia la tem- peratura programmata, maggiore è il consumo di energia.

FUNZIONE DI BLOCCO:

È possibile bloccare il radiatore per evitare un uso inappropriato da parte di bambini o, ad esempio, in uno spazio pubblico.

Per bloccare/sbloccare i tasti, premere il tasto

"Modalità" e tenerlo premuto per circa 3 secondi, finché non appare (bloccato) o scompare (sbloccato) l'icona.

KWh FUN

ZIONE DI MISURAZIONE DEL SUMO:

Questa funzione consente di leggere il consumo del radiatore, espresso in kWh. A tale fine, si deve regolare prima la potenza dell'emettitore, seguendo questi passi:

Scollegare l'apparecchio dalla rete elettrica.

Premere contemporaneamente i tasti e . -

Senza rilasciarli, collegare l'apparecchio all'alimentazione elettrica per almeno 5 secondi, finché non si visualizza la funzione di regolazio- ne della potenza, come mostrato nell'immagine.

08:00 PW PH 3 9 9 12 15 18 21 24

Utilizzare i tasti e per selezionare la potenza del radiatore in Watt.

Confermare la selezione con il tasto

Si deve eseguire questa operazione solo la prima volta e poi rimarrà memorizzata; non è necessario ripeterla ogni volta che si vogliano consultare i consumi.

Ora è possibile leggere il consumo per diversi periodi di tempo come spiegato a continuazione:

Mettere il radiatore in modalità spento/stand-by.

Premere il tasto per più di 3 secondi, finché appaiono i dati di consumo sullo schermo.

Mediante i tasti e , navigare nel menù del consumo.

Nella parte destra dello schermo appariranno le icone corrispondenti. Ognuna di esse mostra i kWh consumati nei relativi periodi di tempo, come spiegati a continuazione:

1 = giorno attuale
2 = giorno precedente
3 = settimana attuale
4 = settimana precedente
5 = mese attuale
6 = mese precedente
7 = anno attuale
1 + 2 = anno precedente
1 + 3 = totale
1 + 7 = indicatore della potenza del radiatore

Quando la temperatura della stanza scende al di sotto di quella configurata, il termostato del radiatore alimenta la resistenza e sullo schermo si illumina il simbolo “” per indicare che sta consumando energia. Non appena la temperatura della stanza raggiunge quella selezionata, il termostato smette di alimentare la resistenza e l’icona “” scompare dallo schermo, per indicare che già non consuma energia.

NOTA IMPORTANTE: Se sullo schermo appare "ALL", il sensore della temperatura è rotto o difettoso e il radiatore non funziona. Contattare il servizio tecnico.

PROGRAMMAZIONE

PROGRAMMAZIONE DEL GIORNO E DELL'ORA

Mettere il radiatore in modalità spento/stand-by.

Appare l'icona

Premere per più di 3 secondi il tasto , finché non appaiono le funzioni. Mediante il tasto , navigare tra le seguenti opzioni: "ted" (ora e data), "prog" (programmazione) e "ofst" (calibrazione della sonda della temperatura).

Selezionare l'opzione "ted" e confermare con il tasto

Inserire l'anno corrente (15-99) mediante i tasti e Premere il tasto per confermare la selezione.

Inserire il mese corrente (1-12) mediante i tasti e. Premere il tasto, per confermare la selezione.

Inserire il giorno corrente (1-31) mediante i tasti e Premere il tasto per confermare la selezione.

Inserire il giorno della settimana (1=Lunedì, 2=Martedì, 3=Mercoledì, 4=Giovedì, 5=Venerdì, 6=Sabato, 7=Domenica) mediante i tasti e. Premere il tasto per confermare la selezione.

Quindi, sullo schermo dovrebbe apparire l'ora attuale, le cui cifre si illuminano a intermittenza. L'ora può essere modificata con i tasti e Premere il tasto per confermare la selezione.

Le cifre che indicano i minuti appaiono e si illuminano a intermittenza. I minuti si possono stabilire con i tasti e .

Premere il tasto per confermare la selezione.

Si sentirà un doppio segnale acustico che conferma la memorizzazione della configurazione di data e ora.

CONFIGURAZIONE DEL PROGRAMMA P3

È possibile configurare un programma di funzionamento personalizzato (P3) per ognuno dei giorni della settimana, agendo come segue:

Mettere il radiatore in modalità spento/stand-by. Appare l'icona

Premere per più di 3 secondi il tasto . Premendo il tasto è possibile visualizzare le seguenti opzioni: "ted"

(ora e data), "prog"

(programmazione) e "ofst"

(calibrazione della sonda della temperatura).

Selezionare l'opzione "Prog" e confermare con il tasto

La programmazione inizierà il primo giorno della settima (1=Lunedì) alle ore 0. Il giorno si suddivide in fasce di 1 ora ognuna.

1. 2. 00:00 3. 4. 5.

1 Funzione programmazione
2 Selezione comfort / Economico per fascia oraria
3 Giorno della settimana
4 Fascia oraria selezionata
5 Fasce orarie (0-24)

Premendo il tasto si seleziona la modalità COMFORT in tale fascia oraria (verrà risaltata la fascia completa). Premendo il tasto, si selezionerà la modalità ECONOMICA in tale fascia oraria (verrà risaltata mezza fascia). E così via, fino a completare le 24 ore del giorno 1=Lunedì.

Confermare la programmazione con il tasto. Si passerà poi automaticamente alla program- mazione del giorno 2=Martedì e si conserverà quella impostata per lunedì. Se si desidera conservare la stessa programmazione anche per questo giorno, premere direttamente il tasto per confermare e passare al giorno suc- cessivo. Se non si vuole conservare la stessa programmazione, è possibile modificarla come si desidera con i tasti e. Seguire gli stessi passi per ogni giorno della settimana fino ad arrivare al 7=Domenica.

NOTA: non premere alcun tasto per alcuni secondi e il dispositivo torna automaticamente allo stato di attesa. La programmazione anteriormente impostata viene registrata automaticamente.

CALIBRAZIONE DELLA SONDA DELLA TEM- PERATURA

Se il radiatore non è installato in una ubicazione ottimale per rilevare correttamente la temperatura ambiente (ad esempio: è installato su una parete fredda o esposto a correnti d'aria...), la temperatura ambiente rilevata può differire da quella reale. Per ottenere la massima efficacia, è raccomandabile eliminare questa differenza di temperatura.

A tale fine, agire come segue:

Mettere il radiatore in modalità spento/stand-by. Appare l'icona

Premere per più di 3 secondi il tasto

Premendo il tasto è possibile visualizzare le seguenti opzioni: "ted" (ora e data), "prog" (programmazione) e "ofst" (calibrazione della sonda della temperatura).

Selezionare l'opzione "ofst" e confermare con il tasto

Mediante i tasti è , impostare la differenza tra la temperatura ambiente (misurata da un termometro) e quella rilevata dal radiatore. È possibile regolare tale differenza in un intervallo

compreso tra -5 °C e +5 °C.

Premere il tasto per confermare la selezione.

ATTIVAZIONE DI ALTRE FUNZIONI

Mettere il radiatore in modalità spento/stand-by. Appare l'icona

Premere il tasto + per più di tre secondi, finché non appare l'icona

Premere nuovamente il tasto per attivare o disattivare la funzione finestre aperte (ON=attivare; OFF=disattivare).

Premere il tasto per confermare la selezione e passare alla funzione successiva:

ASC (CONTROLLO ADATTIVO DELLA TEMPERATURA)

Premere il tasto per attivare o disattivare la funzione ASC (ON=attivare; OFF=disattivare).

Premere il tasto per confermare la selezione e passare alla funzione successiva:

PROTEZIONE PER I BAMBINI

Premere il tasto per attivare la funzione protezione per bambini (ON=attivare; OFF=disattivare).

Premere il tasto per confermare la selezione. Se si è scelto di disattivarle (OFF), il radiatore passerà automaticamente alla modalità spento/stand-by. Se invece si è scelto di attivarla (ON), sarà possibile programmare la percentuale di potenza desiderata e compresa fra i seguenti valori: 40% / 50% / 60%. Premendo il tasto, selezionare una percentuale o l'altra.

Confermare la percentuale desiderata premendo il tasto . Così facendo, si memorizzeranno tutti i cambi effettuati nelle funzioni precedenti e il radiatore tornerà allo stato di spento/stand-by

UNA VOLTA CONCLUSO L'UTILIZZO DELL'APPARECCHIO:

Spegnere l'apparecchio premendo il tasto di accensione/spegnimento.

Scollegare l'apparecchio dalla rete.

Lasciare raffreddare il radiatore

Pulire l'apparecchio.

PROTETTORE TERMICO DI SICUREZZA:

L'apparecchio possiede un dispositivo termico di sicurezza che lo protegge da qualsiasi surriscaldamento.

Se l'apparecchio si accende e spegne in modo alternato, senza che questo sia dovuto all'azione del termostato, verificare che non ci sia alcun ostacolo che impedisca o renda difficile la normale entrata o uscita dell'aria.

Se l'apparecchio si sconnette da solo e non si riconnette, scollegarlo dalla presa e attendere circa 15 minuti prima di connetterlo di nuovo. Se ancora non funziona, rivolgersi ad un centro d'assistenza tecnica autorizzato.

PULIZIA

Scollegare la spina dalla rete elettrica e aspettare che l'apparecchio si raffreddi, prima di eseguirne la pulizia.

Pulire il gruppo elettrico con un panno umido, quindi asciugarlo.

Per la pulizia non impiegare solventi o prodotti a pH acido o basico, come la candeggina, né prodotti abrasivi.

Non lasciar entrare acqua o altri liquidi nelle fenditure del sistema di ventilazione, per non danneggiare le parti operative dell'apparecchio.

Non immergere l'apparecchio in acqua o altri liquidi, né lavarlo con acqua corrente.

La mancata pulizia periodica dell'apparecchio può provocare il deterioramento delle superfici, compromettendone la durata operativa e la sicurezza.

Nota: avviando l'apparecchio in funzione riscaldamento, dopo un lungo inutilizzo o avendolo utilizzato solo con la funzione ventilatore, è possibile all'inizio una leggera uscita di fumo, senza alcuna conseguenza, dovuta al fatto che si stanno bruciando polvere o altre particelle accumulate nella parte di riscaldamento. Questo fenomeno può essere evitato con la pulizia previa dell'interno dell'apparecchio, attraverso le sue fessure, utilizzando un aspirapolvere o un getto d'aria a pressione.

PT

Questo prodotto possiede il riconoscimento e la protezione della garanzia legale di conformità con la legislazione vigente. Per far valere i suoi diritti o interessi, dovrà rivolgersi a uno qualsiasi dei nostri servizi ufficiali di assistenza tecnica.

Può trovare il più vicino cliccando sul seguente link: http://taurus-home.com/

Inoltre, può richiedere informazioni mettendosi in contatto con noi.

Può scaricare questo manuale di istruzioni e i suoi aggiornamenti da http://taurus-home.com/

Català

GARANTIA I ASSISTÈNCIA TÈCNICA
