MANUALE UTENTE GWS 17-150 S Professional BOSCH
it Istruzioni originali
E

Avvertenze di sicurezza
Avvertenze generali di sicurezza per elettroutensili
ATTENZIONE
Leggere tutte le avvertenze di pericolo, le istruzioni operative, le fi
gure e le specifiche fornite in dotazione al presente elet-troutensile. Il mancato rispetto di tutte le istruzioni sottoelencate potrà comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni.
Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.
Il termine "elettroutensile" riportato nelle avvertenze fa riferimento ai dispositivi dotati di alimentazione elettrica (a filo) o a batteria (senza filo).
Sicurezza della postazione di lavoro
▶ Conservare l'area di lavoro pulita e ben illuminata. Zone disordinate o buie possono essere causa di incidenti.
Evitare di impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali siano presenti liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.
▶ Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.
Sicurezza elettrica
La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare qualsivoglia modifica alla spina. Non utilizzare spine adattatrici con elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, fornelli elettrici e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.
- Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità.. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
Non usare il cavo per scopi diversi da quelli previsti. Non usare il cavo per trasportare o appendere l'elet-troutensile, né per estrarre la spina dalla presa di cor-rente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e parti della macchina in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche.
Se si utilizza l'elettroutensile all'aperto, impiegare un cavo di prolunga adatto per l'uso all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
Qualora non fosse possibile evitare di utilizzare l'elet-troutensile in un ambiente umido, usare un interrutto-re di protezione dalle correnti di guasto (RCD). L'uso di un interruttore di sicurezza riduce il rischio di una scos-sa elettrica.
Sicurezza delle persone
▶ Quando si utilizza un elettroutensile è importante re-
stare vigili, concentrarsi su ciò che si sta facendo ed
operare con giudizio. Non utilizzare l'elettroutensile
in caso di stanchezza o sotto l'effetto di droghe, alcool
o medicinali. Un attimo di distrazione durante l'uso
dell'elettroutensile può essere causa di gravi incidenti.
Utilizzare gli appositi dispositivi di protezione individuali. Indossare sempre gli occhiali protettivi. L'im-
84 | Italiano
piego, in condizioni appropriate, di dispositivi di protezione quali maschera antipolvere, scarpe antinfortunistiche antiscivolo, elmetto di protezione, protezioni acustiche, riduce il rischio di infortuni.
Evitare l'accensione involontaria dell'elettroutensile. Prima di collegare l'elettroutensile all'alimentazione di corrente e/o alla batteria, prima di prenderlo o trasportarlo, assicurarsi che sia spento. Tenendo il dito sopra l'interruttore mentre si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
Prima di accendere l'elettroutensile togliere qualsiasi attrezzo di regolazione o chiave utilizzata. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti.
Evitare di assumere posture anomale. Mantenere appoggio ed equilibrio adeguati in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate.
Indossare indumenti adeguati. Non indossare vestiti larghi, né gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi in parti in movimento.
Se l'utensile è dotato di un apposito attacco per dispositivi di aspirazione e raccolta polvere, accertarsi che gli stessi siano collegati ed utilizzati in modo conforme. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.
Evitare che la confidenza derivante da un frequente uso degli utensili si trasformi in superficialità e venga-no trascurate le principali norme di sicurezza. Una mancanza di attenzione può causare gravi lesioni in una frazione di secondo.
Trattamento accurato ed uso corretto degli elettroutensili
Non sottoporre l'elettroutensile a sovraccarico. Utilizzare l'elettroutensile adeguato per l'applicazione specifica. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione.
Non utilizzare l'elettroutensile qualora l'interruttore non consenta un'accensione/uno spegnimento corretti. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere aggiustato.
▶ Prima di eseguire eventuali regolazioni, sostituire accessori o riporre la macchina al termine del lavoro, estrarre sempre la spina dalla presa di corrente e/o togliere la batteria, se rimovibile. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione involontariamente.
Riporre gli elettroutensili fuori della portata dei bambini durante i periodi di inutilizzo e non consentire l'uso degli utensili stessi a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettrouten-
sili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza.
Eseguire la manutenzione degli elettroutensili e relativi accessori. Verificare la presenza di un eventuale disallineamento o inceppamento delle parti mobili, la rottura di componenti o qualsiasi altra condizione che possa pregiudicare il corretto funzionamento dell'elettroutensile stesso. Se danneggiato, l'elettroutensile dovrà essere riparato prima dell'uso. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente.
Mantenere gli utensili da taglio affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre.
Utilizzare sempre l'elettroutensile, gli accessori e gli utensili specifici ecc. in conformità alle presenti istruzioni, tenendo conto delle condizioni di lavoro e delle operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.
Mantenere impugnature e superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superfici di presa scivolose non consentono di manipolare e controllare l'utensile in caso di situazioni inaspettate.
Assistenza
▶ Fare riparare l'elettroutensile da personale specializzato ed utilizzando solo parti di ricambio identiche. In tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile.
Avvertenze di sicurezza per smerigliatrici angolari
Avvertenze di sicurezza comuni per operazioni di smerigliatura, levigatura, spazzolatura o taglio:
Il presente elettroutensile è concepito per l'impiego come smerigliatrice, levigatrice, spazzola, utensile da foratura o utensile da taglio. Leggere tutte le avver- tenze di sicurezza, le istruzioni, le illustrazioni e le specifiche fornite in dotazione al presente elettroutensile. Il mancato rispetto di tutte le istruzioni elencate di seguito può comportare il rischio di scosse elettriche, incendio e/o lesioni gravi.
▶ Operazioni quali la lucidatura non devono essere eseguite con il presente elettroutensile. Un impiego dell'elettroutensile per operazioni non previste può comportare pericoli e causare lesioni.
Non modificare il presente elettroutensile per eseguire operazioni in modi per cui non è stato espressamente progettato o indicato dal costruttore dell'utensile. Una tale modifica potrebbe provocare una perdita di controllo e causare gravi lesioni personali.
Non utilizzare accessori che non siano espressamente progettati e consigliati dal costruttore dell'utensile. Il solo fatto che l'accessorio si possa inserire sull'elettrous- tensile non ne garantisce la sicurezza d'impiego.
Il numero di giri nominale dell'accessorio dovrà essere almeno pari al numero di giri massimo riportato sull'elettroutensile. Se utilizzati ad un numero di giri superiore a quello nominale, gli accessori possono spezzarsi e proiettare parti.
Il diametro esterno e lo spessore dell'accessorio dovranno rientrare nella capacità nominale dell'elettroutensile. Gli accessori non correttamente dimensionati non possono essere adeguatamente sorvegliati o controllati.
Le dimensioni del fissaggio per accessori devono adattarsi alle dimensioni del fissaggio dell'elettroutensile. L'utilizzo di accessori non coincidenti con il fissaggio dell'elettroutensile comporterà funzionamento sbilanciato, vibrazioni eccessive e possibile perdita di controllo.
Non utilizzare accessori danneggiati. Prima di ogni impiego, verificare che i dischi abrasivi non presentino fenditure o scheggiature, che il platorello di supporto non sia screpolato, lacerato o usurato eccessivamente e che la spazzola metallica non presenti fili distaccati o spezzati. Qualora l'elettroutensile o l'accessorio cada, verificare che non vi siano danni, oppure montare un accessorio integro. Una volta ispezionato e montato un accessorio, mantenere sé stessi e le eventuali altre persone presenti a distanza dal piano di rotazione dell'accessorio e lasciare in funzione l'elettroutensile per un minuto al numero di giri a vuoto massimo. Di norma, entro tale lasso di tempo, eventuali accessori danneggiati si spezzeranno.
Indossare i dispositivi di protezione individuale. In base all'applicazione, utilizzare schermo facciale, occhiali di protezione o occhiali di sicurezza. Laddove necessario, indossare maschera per polveri, protezioni per l'udito, guanti e grembiule da officina in grado di arrestare piccoli frammenti abrasivi oppure frammenti dei pezzi in lavorazione. Gli occhiali protettivi devono essere in grado di resistere a detriti eventualmente proiettati da varie applicazioni. La maschera per polveri, o il respiratore, deve essere in grado di filtrare le particelle generate dalla specifica applicazione. L'esposizione prolungata ad elevati livelli di rumorosità può comportare la perdita dell'udito.
Tenere le persone presenti a distanza di sicurezza dall'area di lavoro. Chiunque entri nell'area di lavoro dovrà indossare equipaggiamento protettivo personale. I frammenti di un pezzo in lavorazione, oppure di un accessorio spezzato, possono venire proiettati all'esterno e causare lesioni, anche oltre le vicinanze dell'area di funzionamento.
Afferrare l'elettroutensile esclusivamente sulle superfici isolate dell'impugnatura, qualora si eseguano operazioni in cui l'accessorio da taglio potrebbe venire a contatto con cavi elettrici nascosti o con il cavo di alimentazione dell'elettroutensile stesso. Se l'accessorio da taglio entra in contatto con un cavo sotto tensione, la tensione potrebbe trasmettersi anche alle parti metalli-
che esposte dell'elettroutensile, provocando la folgorazione dell'utilizzatore.
Posizionare il cavo di alimentazione a distanza dall'accessorio in rotazione. In caso di perdita di controllo, il filo potrebbe venire tagliato o intrappolato e la mano o il braccio dell'utilizzatore potrebbero venire trascinati nell'accessorio rotante.
Non deporre in alcun caso l'elettroutensile prima che l'accessorio si sia completamente arrestato. L'accessorio rotante potrebbe incepparsi sulla superficie, causando la perdita di controllo dell'elettroutensile.
Non mettere in funzione l'elettroutensile durante il trasporto manuale. Un contatto accidentale con l'accessorio rotante potrebbe intrappolare gli indumenti, portando l'accessorio a contatto con il corpo.
Pulire regolarmente le feritoie di aerazione dell'elet-troutensile. La ventola del motore trascinerà la polvere all'interno della carcassa e un accumulo eccessivo di materiale polverizzato può comportare rischi di natura elettrica.
Non utilizzare l'elettroutensile in prossimità di materiali infiammabili. Le scintille propagate durante la lavorazione potrebbero causarne l'innesco.
Non utilizzare accessori che richiedano refrigeranti liquidi. L'impiego di acqua o di altri refrigeranti liquidi possono causare folgorazioni e scosse elettriche.
Contraccolpo e relative avvertenze:
I contraccolpi sono reazioni improvvise causate dal blocco o dall'inceppamento di un disco, platorello di supporto o spazzola in rotazione, o da qualsiasi altro accessorio. L'inceppamento o il blocco causano un rapido arresto dell'accessorio in rotazione, che a sua volta sposta improvvisamente l'elet-troutensile fuori controllo in direzione opposta alla rotazione dell'accessorio nel punto d'inceppamento. Ad esempio, se un disco abrasivo si blocca o si inceppa nel pezzo in lavorazione, il filo del disco stesso, entrando nel punto d'inceppamento, potrebbe penetrare nella superficie del materiale, facendo improvvisamente risalire il disco o proiettandolo all'esterno. Il disco potrebbe quindi essere lanciato verso l'utilizzatore o in direzione opposta, in base al senso di rotazione del disco nel punto d'inceppamento. In tali condizioni, i dischi abrasivi possono anche spezzarsi. I contraccolpi sono causati da un impiego errato dell'elet-troutensile e/o da procedure o condizioni d'impiego non conformi e si possono evitare adottando le precauzioni indicate di seguito.
Mantenere una presa salda sull'elettroutensile con entrambe le mani e posizionare corpo e braccia in modo da contrastare eventuali forze di contraccolpo. Se presente, utilizzare sempre l'impugnatura supplementare, per controllare al meglio i contraccolpi o le coppie di reazione durante l'avviamento. Adottando opportune precauzioni, l'utilizzatore può controllare le coppie di reazione e le forze di contraccolpo.
Non porre in alcun caso una mano in prossimità dell'accessorio in rotazione, per evitare contraccolpi dell'accessorio sulla mano.
86 | Italiano
Non posizionarsi nell'area di movimento dell'elettroutensile in caso di contraccolpi. Un eventuale contraccolpo proietterà l'utensile in direzione opposta al senso di rotazione del disco nel punto di inceppamento.
Adottare particolare cautela durante la lavorazione di angoli, spigoli vivi e simili. Evitare che l'accessorio rimbalzi o si inceppi. Angoli e spigoli vivi, o anche i rimbalzi, tendono a far inceppare l'accessorio in rotazione, causandone la perdita di controllo o contraccolpi.
Non montare una lama da sega a catena per il taglio del legno, un disco diamantato segmentato con passo alla circonferenza superiore a 10 mm o una lama dentata. Tali tipi di lame causano frequentemente contraccolpi e perdita di controllo.
Avvertenze di sicurezza specifiche per operazioni di smerigliatura e taglio:
Impiegare esclusivamente dischi di tipo specificato per l'elettroutensile e la protezione espressamente progettata per il disco scelto. I dischi non progettati per l'elettroutensile non possono essere adeguatamente protetti e non sono sicuri.
La superficie abrasiva dei dischi a centro depresso andrà montata sotto il piano del bordo di sicurezza. Un disco montato non correttamente, che fuoriesca dal piano del bordo di sicurezza, non potrà essere adeguatamente protetto.
La protezione andrà applicata e posizionata sull'elet-troutensile in condizioni di sicurezza, per offrire la massima protezione e per esporre la minore superficie possibile del disco verso l'utilizzatore. La protezione contribuisce alla sicurezza dell'utilizzatore, proteggendolo da eventuali proiezioni di frammenti del disco, dai contatti accidentali con il disco stesso e da scintille che potrebbero innescarsi sugli indumenti.
I dischi andranno impiegati esclusivamente per le applicazioni consigliate. Ad esempio, evitare la smerigliatura di lato con il disco da taglio. I dischi abrasivi sono concepiti per la smerigliatura rotorbitale: se sottoposti a forze laterali, tali dischi possono rompersi.
Utilizzare sempre flange di fissaggio dei dischi integre e di forma e dimensioni corrette per il disco scelto. Le flange di tipo idoneo supportano il disco, riducendo la possibilità che si spezzi. Le flange per dischi da taglio possono differire da quelle per dischi abrasivi.
Non utilizzare dischi usurati da elettroutensili di dimensioni maggiori. I dischi concepiti per elettroutensili di dimensioni maggiori non sono adatti per i maggiori numeri di giri degli elettroutensili più piccoli e potrebbero venire proiettati all'esterno.
Qualora si utilizzino dischi con due funzioni, utilizzare sempre la protezione corretta per l'applicazione da svolgersi. Il mancato utilizzo della protezione corretta può non fornire il livello di protezione desiderato e causare lesioni gravi.
Avvertenze di sicurezza supplementari per operazioni di taglio:
Evitare di inceppare il disco da taglio e di applicare pressione eccessiva. Non tentare di raggiungere eccessive profondità di taglio. Le sollecitazioni eccessive sul disco ne incrementano il carico e la possibilità che il disco stesso subisca torsioni o inceppamenti all'interno del taglio, con conseguente pericolo di contraccolpi o rottura.
Non posizionarsi in linea con il disco in rotazione o dietro di esso. Se il disco, nel punto d'impiego, si sposta in direzione opposta all'utilizzatore, il possibile contraccolpo del disco in rotazione potrebbe proiettare il disco stesso e l'elettroutensile direttamente sull'utilizzatore.
Qualora il disco si inceppi, o se occorre interrompere un taglio per qualsiasi ragione, spegnere l'elettroutensile e mantenerlo fermo fino a quando il disco non si è completamente arrestato. Non tentare in alcun caso di rimuovere dal taglio il disco mentre quest'ultimo è ancora in movimento: ciò potrebbe causare contraccolpi. Ricercare la causa dell'inceppamento del disco e adottare gli opportuni provvedimenti.
Non riprendere l'operazione di taglio già all'interno del pezzo in lavorazione. Lasciare che il disco raggiunga il pieno numero di giri, dopodiché reintrodurlo con cautela nel taglio. Un riavvio dell'elettroutensile all'interno del pezzo in lavorazione potrebbe provocare l'inceppamento, la risalita o un contraccolpo del disco.
Sostenere i pannelli o i pezzi in lavorazione di grandi dimensioni, per ridurre al minimo i rischi di inceppamento e di contraccolpo del disco. I pezzi in lavorazione di grandi dimensioni tendono a flettersi sotto il loro peso. I supporti devono essere posti sotto al pezzo in lavorazione, in prossimità della linea di taglio e del bordo del pezzo stesso, su entrambi i lati del disco.
Adottare particolare cautela nell'eseguire tagli dal pieno su pareti preesistenti o su altri punti non visibili. La parte sporgente del disco potrebbe tagliare tubazioni del gas o dell'acqua, cavi elettrici o oggetti che possono causare contraccolpi.
Non tentare di eseguire tagli curvi. Le eccessive sollecitazioni sul disco ne incrementano il carico e la possibilità che il disco subisca torsioni o inceppamenti all'interno del taglio, con conseguente pericolo di contraccolpi o rottura che possono comportare gravi lesioni.
Avvertenze di sicurezza specifiche per operazioni di levigatura:
Utilizzare dischi abrasivi in carta di dimensioni appropriate. Attenersi alle indicazioni del costruttore nella scelta della carta abrasiva. I fogli di carta abrasiva di dimensioni superiori al platorello abrasivo possono lacerarsi e causare inceppamenti, rottura del disco o contraccolpi.
Avvertenze di sicurezza specifiche per operazioni di spazzolatura:
Tenere presente che, anche durante il normale funzionamento, alcune setole vengono proiettate all'esterno. Non sollecitare eccessivamente i fili applicando un carico eccessivo sulla spazzola. Le setole possono facilmente penetrare in indumenti leggeri e/o nella pelle.
Qualora per la spazzolatura sia specificato l'uso di una protezione, evitare che la spazzola a disco o la spazzola con filo metallico interferiscano con la protezione stessa. La spazzola a disco o la spazzola con filo metallico potrebbero aumentare di diametro a causa del carico e delle forze centrifughe.
Avvertenze di sicurezza supplementari
Indossare degli occhiali di protezione.


La cuffia di protezione non deve essere usata per il taglio. La cuffia di protezione può essere usata anche per il taglio con un accessorio adatto.

Durante il lavoro, tenere saldamente l'elet-troutensile con entrambe le mani e assumere una posizione sicura. Usando entrambe le mani l'elettroutensile viene condotto in modo più sicuro.
Per gli utensili con filettatura interna, come spazzole e corone diamantate, prestare attenzione alla lunghezza massima di filettatura del mandrino portamola. L'estremità dell'alberino non deve toccare il fondo dell'utensile.
Al fine di rilevare linee di alimentazione nascoste, utilizzare apparecchiature di ricerca adatte oppure rivolgersi alla società erogatrice locale. Un contatto con cavi elettrici può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando una tubazione del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica.
▶ Non afferrare i dischi di levigatura e di taglio con le mani prima che si siano raffreddati. Durante il lavoro, i dischi raggiungono temperature molto elevate.
Se l'alimentazione di corrente viene interrotta p. es. a causa di mancanza di corrente oppure di estrazione della spina di alimentazione, sbloccare l'interruttore di avvio/arresto e portarlo in posizione di arresto. Verrà così impedito un riavviamento incontrollato.
Fissare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.
Riporre gli utensili all'interno di edifici in locali asciutti, con temperatura uniforme e senza gelo.
Rimuovere gli utensili prima di trasportare l'elettroutensile. In questo modo si eviteranno danni.
Le mole da taglio e abrasive composite hanno una data di scadenza dopo la quale non possono più essere utilizzate.
Descrizione del prodotto e dei servizi forniti

Leggere tutte le avvertenze e disposizioni di sicurezza. La mancata osservanza delle avvertenze e disposizioni di sicurezza può causare folgorazioni, incendi e/o lesioni di grave entità.
Si prega di osservare le immagini nella prima parte delle istruzioni per l'uso.
Uso conforme alle norme
L'elettroutensile è concepito per il taglio e la spazzolatura di metallo, pietra, plastica e materiali compositi, la sgrossatura di metallo, plastica e materiali compositi nonché la foratura in materiali pietrosi con corone a forare diamantate, senza l'impiego di acqua. Prestare attenzione ad utilizzare la cuffia di protezione corretta (vedi «Uso», Pagina 95).
Durante la troncatura in materiali pietrosi è necessario provvedere ad una sufficiente aspirazione della polvere.
Abbinandolo agli appositi utensili ammessi, l'elettroutensile è utilizzabile per la levigatura con carta abrasiva.
L'elettroutensile non deve essere utilizzato per la levigatura di materiali pietrosi con mole a tazza diamantate.
Componenti illustrati
La numerazione dei componenti raffigurati è riferita all'illustrazione dell'elettroutensile nella pagina con rappresentazione grafica.
(1) Levetta di sbloccaggio cuffia di protezione
(2) Pulsante di bloccaggio dell'alberino

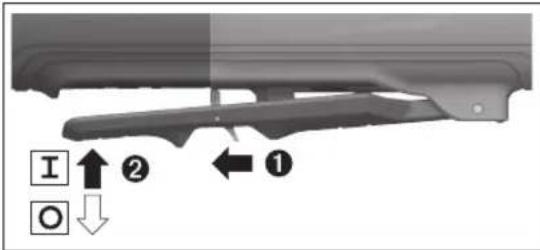

(3) Interruttore di avvio/arresto
(GWS 14-125 / GWS 14-125 S / GWS 17-125 /
GWS 17-125 S / GWS 17-125 TS /
GWS 17-125 S INOX / GWS 17-150 S /
GWS 17-125 SB)
(4) Filtro per polvere (GWS 14-125 / GWS 14-125 S) ^a)
(4) Filtro per polvere (GWS 17-125 / GWS 17-125 S / GWS 17-125 TS / GWS 17-125 S INOX / GWS 17-150 S / GWS 17-125 SB)
(5) Rotellina di preselezione del numero di giri (GWS 14-125 S / GWS 17-125 S / GWS 17-125 TS / GWS 17-125 S INOX / GWS 17-150 S / GWS 17-125 SB / GWS 17-125 PS / GWS 17-125 PSB / GWS 17-150 PS)
(6) Interruttore di avvio/arresto (GWS 17-125 PS / GWS 17-125 PSB / GWS 17-150 PS)
(7) Levetta di sbloccaggio per interruttore di avvio/arresto
88 | Italiano
(8) Impugnatura supplementare standard (superficie di presa isolata) ^a)
(9) Impugnatura supplementare antivibrazioni (superficie di presa isolata)
(10) Cuffia di aspirazione per levigatura ^a)
(11) Cuffia di protezione per levigatura
(12) Cuffia di protezione per taglio ^a)
(13) Copertura per il taglio
(14) Flangia di montaggio con O-ring (GWS 14-125 / GWS 14-125 S / GWS 17-125 / GWS 17-125 S / GWS 17-125 TS / GWS 17-125 S INOX / GWS 17-150 S / GWS 17-125 PS / GWS 17-150 PS)
(14) Flangia di montaggio premontata con O-ring (GWS 17-125 SB / GWS 17-125 PSB)
(15) Mola a tazza in metallo duro ^a)
(16) Mola abrasiva ^a)
(17) Spazzola a disco (∅ 22,22 mm) ^a)
(18) Spazzola a disco (M14) ^a)
(19) Mola da taglio ^a)
(20) Mola da taglio diamantata ^a)
(21) Dado di serraggio
(22) Dado di serraggio rapido SDS-clic ^a)
(23) Chiave a due perni per dado di serraggio
(24) Impugnatura (superficie di presa isolata)
(25) Mandrino portamola
(26) Protezione per le mani ^a)
(27) Platorello in gomma ^a)
(28) Foglio abrasivo ^a)
(29) Dado cilindrico ^a)
(30) Spazzola a tazza ^a)
(31) Spazzola conica ^a)
(32) Corona a forare diamantata ^a)
(33) Chiave fissa ^a)
(34) Cuffia di aspirazione per taglio con slitta di guida ^a)
a) Questo accessorio non fa parte della dotazione standard.
Dati tecnici
Smerigliatrice angolare GWS 14-125 GWS 14-125 S GWS 17-125 GWS 17-125 S
| Codice prodotto | 3 601 GD0 0.. 3 601 GD0 1.. 3 601 GD0 2.. 3 601 GD0 3.. | ||||
| Potenza assorbita nominale W 1400 1400 1700 1700 | |||||
| Potenza erogata W 830 830 1010 1010 | |||||
| Numero di giri a vuoto nominale ^A) | min ^-1 | 11500 | 11500 11500 11500 | ||
| Campo di regolazione del numero di giri | min ^-1 | - | 2800–11500 – | 2800–11500 | |
| Diametro max. mola abrasiva/plato-rello in gomma | mm 125 125 | 125 125 | |||
| Filettatura del mandrino portamola | M 14 | M 14 | M 14 | M 14 | |
| Lunghezza max. filettatura del man- drino portamola | mm | 21 | 21 | 21 | 21 |
| Preselezione del numero di giri | - | ● - | ● | ||
| Constant Electronic | ● | ● | ● | ● | |
| Protezione contro il riavvio acciden- tale | ● | ● | ● | ● | |
| Avviamento graduale | ● | ● | ● | ● | |
| Disinserimento in caso di contrac- colpo | ● | ● | ● | ● | |
| Freno di arresto graduale | - | -- | - | ||
| Disinserimento in caso di urto | - | -- | - | ||
| Peso ^B) | kg | 2,2–2,5 | 2,2–2,5 | 2,2–2,5 | 2,2–2,5 |
| Classe di protezione | / | / | / | / | |
A) Numero di giri nominale secondo EN IEC 62841-2-3 per la scelta degli utensili adatti. Il numero di giri a vuoto effettivo non può superare il numero di giri a vuoto nominale ed è pertanto inferiore.
B) A seconda della cuffia di protezione ((12), (11), (13)) e dell'impugnatura supplementare utilizzate ((8), (9))
I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di versioni per Paesi specifici, tali dati potranno variare.
I valori possono variare a seconda del prodotto ed essere soggetti a condizioni di impiego e ambientali. Per maggiori informazioni, consultare il sito www.bosch-professional.com/wac.
Smerigliatrice angolare GWS 17-125 TS GWS 17-125 S INOX GWS 17-150 S GWS 17-125 SB
| Codice prodotto | 3 601 GD0 4.. 3 601 GD0 5.. 3 601 GD0 6.. 3 601 GD0 7.. | ||||
| Potenza assorbita nominale W 1700 1700 1700 1700 | |||||
| Potenza erogata W 1010 1010 1010 1010 | |||||
| Numero di giri a vuoto nominale ^A) | min ^1 | 9700 7800 9700 11500 | |||
| Campo di regolazione del numero di giri | min ^1 | 2400-9700 1900-7800 2400-9700 2800-11500 | |||
| Diametro max. mola abrasiva/plato-rello in gomma | mm 125 | 125 | 150 125 | ||
| Filettatura del mandrino portamola | M 14 | M 14 | M 14 | ||
| Lunghezza max. filettatura del mandrino portamola | mm | 21 | 21 | 14 | |
| Preselezione del numero di giri | ● | ● | ● | ||
| Constant Electronic | ● | ● | ● | ||
| Protezione contro il riavvio accidentale | ● | ● | ● | ||
| Avviamento graduale | ● | ● | ● | ||
| Disinserimento in caso di contrac-colpo | ● | ● | ● | ||
| Freno di arresto graduale | - | -- | ● | ||
| Disinserimento in caso di urto | - | -- | ● | ||
| Peso ^B) | kg | 2,2-2,5 | 2,2-2,5 | 2,3-2,6 | |
| Classe di protezione | / | / | / | / | |
A) Numero di giri nominale secondo EN IEC 62841-2-3 per la scelta degli utensili adatti. Il numero di giri a vuoto effettivo non può superare il numero di giri a vuoto nominale ed è pertanto inferiore.
B) A seconda della cuffia di protezione ((12), (11), (13)) e dell'impugnatura supplementare utilizzate ((8), (9))
I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di versioni per Paesi specifici, tali dati potranno variare.
I valori possono variare a seconda del prodotto ed essere soggetti a condizioni di impiego e ambientali. Per maggiori informazioni, consultare il sito www.bosch-professional.com/wac.
| Smerigliatrice angolare | GWS 17-125 PS | GWS 17-150 PS | GWS 17-125 PSB | |
| Codice prodotto | 3 601 GD1 3.. | 3 601 GD1 6.. | 3 601 GD1 7.. | |
| Potenza assorbita nominale | W | 1700 | 1700 | 1700 |
| Potenza erogata | W | 1010 | 1010 | 1010 |
| Numero di giri a vuoto nominale ^A) | min ^-1 | 11500 | 9700 | 11500 |
| Campo di regolazione del numero di giri | min ^-1 | 2800–11500 | 2400–9700 | 2800–11500 |
| Diametro max. mola abrasiva/plato-rello in gomma | mm | 125 | 150 | 125 |
| Filettatura del mandrino portamola | M 14 | M 14 | M 14 | |
| Lunghezza max. filettatura del man-drino portamola | mm | 21 | 21 | 14 |
| Preselezione del numero di giri | ● | ● | ● | |
| Constant Electronic | ● | ● | ● | |
| Protezione contro il riavvio acciden-tale | ● | ● | ● | |
90 | Italiano
Smerigliatrice angolare GWS 17-125 PS GWS 17-150 PS GWS 17-125 PSB
| Avviamento graduale ● ● ● | |||
| Disinserimento in caso di contrac-colpo | ● ● ● | ||
| Freno di arresto graduale -- ● | |||
| Disinserimento in caso di urto -- ● | |||
| Peso ^B) | kg 2,2-2,5 2,4-2,7 2,3-2,6 | ||
| Classe di protezione | ☐ / II / II / II | ☐ | ☐ |
A) Numero di giri nominale secondo EN IEC 62841-2-3 per la scelta degli utensili adatti. Il numero di giri a vuoto effettivo non può superare il numero di giri a vuoto nominale ed è pertanto inferiore.
B) A seconda della cuffia di protezione ((12), (11), (13)) e dell'impugnatura supplementare utilizzate ((8), (9))
I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di versioni per Paesi specifici, tali dati potranno variare.
I valori possono variare a seconda del prodotto ed essere soggetti a condizioni di impiego e ambientali. Per maggiori informazioni, consultare il sito www.bosch-professional.com/wac.
Informazioni su rumorosità e vibrazioni
| GWS 14-125 GWS 14-125 S GWS 17-125 GWS 17-125 S | |||||
| 3 601 GD0 0.. 3 601 GD0 1.. 3 601 GD0 2.. 3 601 GD0 3.. | |||||
| Valori di emissione acustica rilevati conformemente a EN IEC 62841-2-3. | |||||
| Il livello di rumorosità ponderato A dell'elettroutensile è tipicamente di | |||||
| Livello di pressione acustica | dB(A) | 95 | 95 | 96 | 96 |
| Livello di potenza sonora | dB(A) | 103 | 103 | 104 | 104 |
| Grado d'incertezza K | dB | 3 | 3 | 3 | 3 |
| Indossare protezioni acustiche! | |||||
Valori di oscillazione totali a_h (somma vettoriale delle tre direzioni) e grado d'incertezza K rilevati conformemente a EN IEC 62841-2-3:
Levigatura di superfici e troncatura:
Valori di emissione acustica rilevati conformemente a EN IEC 62841-2-3.
Il livello di rumorosità ponderato A dell'elettroutensile è tipicamente di
| Livello di pressione acustica | dB(A) | 94 | 96 | 95 | 96 |
| Livello di potenza sonora | dB(A) | 102 | 104 | 103 | 104 |
| Grado d'incertezza K | dB | 3 | 3 | 3 | 3 |
| Indossare protezioni acustiche! | |||||
Valori di oscillazione totali a_h (somma vettoriale delle tre direzioni) e grado d'incertezza K rilevati conformemente a EN IEC 62841-2-3:
Levigatura di superfici e troncatura:
A) Dato rilevato per diametro 125 mm
GWS 17-125 PS GWS 17-150 PS GWS 17-125 PSB
3 601 GD1 3.. 3 601 GD1 6.. 3 601 GD1 7..
Valori di emissione acustica rilevati conformemente a EN IEC 62841-2-3.
Il livello di rumorosità ponderato A dell'elettroutensile è tipicamente di
| Livello di pressione acustica | dB(A) | 94 | 94 | 94 |
| Livello di potenza sonora | dB(A) | 102 | 102 | 102 |
| Grado d'incertezza K | dB | 3 | 3 | 3 |
| Indossare protezioni acustiche! | ||||
Valori di oscillazione totali a_h (somma vettoriale delle tre direzioni) e grado d'incertezza K rilevati conformemente a EN IEC 62841-2-3:
Levigatura di superfici e troncatura:
A) Dato rilevato per diametro 125 mm
La levigatura di lamiere sottili o di altri materiali leggermente vibranti con ampia superficie può generare un aumento del valore di emissione del rumore fino a 15 dB. Grazie a idonee stuoie insonorizzanti pesanti è possibile ridurre l'aumento dell'emissione acustica. L'aumento dell'emissione di rumore deve essere tenuto in considerazione sia per la valutazione dei rischi della potenza acustica sia per la scelta di una protezione acustica idonea.
Il livello di vibrazione ed il valore di emissione acustica indicati nelle presenti istruzioni sono stati rilevati conformemente ad una procedura di misurazione unificata e sono utilizzabili per confrontare gli elettroutensili. Le stesse procedure sono idonee anche per una valutazione temporanea del livello di vibrazione e dell'emissione acustica.
Il livello di vibrazione ed il valore di emissione acustica sono riferiti agli impieghi principali dell'elettroutensile; qualora, tuttavia, l'elettroutensile venisse utilizzato per altre applicazioni, oppure con accessori differenti o in caso di insufficiente manutenzione, il livello di vibrazione ed il valore di emissione acustica potrebbero variare. Ciò potrebbe aumentare sensibilmente l'emissione di vibrazioni e l'emissione acustica sull'intero periodo di funzionamento.
Per valutare con precisione i valori di vibrazione e di emissione acustica, andranno considerati anche i periodi nei quali l'utensile sia spento, oppure acceso, ma non utilizzato. Ciò potrebbe ridurre sensibilmente l'emissione di vibrazioni e l'emissione acustica sull'intero periodo di funzionamento. Adottare misure di sicurezza supplementari per proteggere l'operatore dall'effetto delle vibrazioni: ad esempio, sottopo-
nendo a manutenzione l'elettroutensile e gli utensili accessori, mantenendo calde le mani e organizzando i vari processi di lavoro.
Protezione contro il riavvio accidentale
La protezione contro il riavvio accidentale impedisce l'avvio incontrollato dell'elettroutensile dopo un'interruzione dell'alimentazione.
Per rimettere in funzione l'elettroutensile, portare l'inter-ruttore di avvio/arresto (3) / (6) in posizione di spegnimento e riaccendere l'elettroutensile.
Avviamento dolce
L'avviamento dolce elettronico limita la coppia all'accensione e consente un avvio graduale dell'elettroutensile.
Avvertenza: se l'elettroutensile, subito dopo l'accensione, funziona al massimo numero di giri, è presente un'avaria del sistema di avviamento dolce e della protezione contro il riavvio accidentale. In tale caso, l'elettroutensile deve essere inviato immediatamente al Servizio Assistenza Clienti. Per gli
92 | Italiano
indirizzi, vedere il paragrafo «Servizio di assistenza e consulenza tecnica».
Sistema Constant Electronic
Il sistema Constant Electronic mantiene il numero di giri a vuoto ed il carico pressoché costanti, garantendo prestazioni di lavoro uniformi.
Disinserimento del contraccolpo

In caso di contraccolpo improvviso dell'elet-troutensile, ad es. a causa di un bloccaggio durante il taglio, l'alimentazione di corrente al motore viene interrotta elettronicamente.
Per rimettere in funzione l'elettroutensile,
portare l'interruttore di avvio/arresto (3) / (6) in posizione di spegnimento e riaccendere l'elettroutensile.
Disinserimento in caso di urto
La funzione integrata di disinserimento in caso di urto disattiva l'elettroutensile non appena tocca il pavimento dopo una caduta. Per rimettere in funzione l'elettroutensile, portare l'interruttore di avvio/arresto (3) / (6) in posinimento e riaccendere l'elettroutensile.
Freno di arresto graduale
L'elettroutensile dispone di un freno di arresto graduale elettronico. In caso di spegnimento dell'elettroutensile o di interruzione dell'alimentazione elettrica, l'utensile di levigatura viene arrestato entro pochi secondi.
Preselezione del numero di giri
L'apposita rotellina per la preselezione del numero di giri (5) consente di preselezionare il numero di giri necessario anche durante il funzionamento quando il filtro per polvere (4) non è montato. In caso contrario, rimuovere in precedenza il filtro per polvere (4). Le indicazioni riportate nella seguente tabella sono valori consigliati.
| Materiale Applicazione Utensile accessorio Posizione rotellina di regola-zione | |
| Metallo Rimozione colore Foglio abrasivo 2-3 | |
| Metallo Spazzolatura, rimozione della ruggine | Spazzola a tazza, foglio abrasivo 3 |
| Acciaio inox Levigatura Mola abrasiva/disco in fibra 4-6 | |
| Metallo Levigatura a sgrossare Mola abrasiva 6 | |
| Metallo Taglio Mola da taglio 6 | |
| Pietra Taglio Mola da taglio diamantata 6 | |
Il numero di giri nominale dell'accessorio dovrà essere almeno pari al numero di giri massimo riportato
sull'elettroutensile. Se utilizzati ad un numero di giri superiore a quello nominale, gli accessori possono spezzarsi e proiettare parti.
| Livello di preselezione del numero di giri | GWS 14-125 SGWS 17-125 SGWS 17-125 SBGWS 17-125 PSGWS 17-125 PSB[giri/min] | GWS 17-125 S INOX[giri/min] | GWS 17-125 TSGWS 17-150 SGWS 17-150 PS[giri/min] |
| 1 | 2.800 | 1.900 | 2.400 |
| 2 | 4.500 | 3.300 | 4.100 |
| 3 | 6.300 | 4.400 | 5.400 |
| 4 | 8.200 | 5.400 | 6.700 |
| 5 | 9.800 | 6.500 | 8.000 |
| 6 | 11.500 | 7.800 | 9.700 |
I valori riportati per livelli del numero di giri sono indicativi.
Montaggio
Montaggio del dispositivo di protezione
- Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete dalla presa.
Avvertenza: dopo una rottura della mola abrasiva durante il funzionamento, oppure in caso di danni ai dispositivi di alloggiamento sulla cuffia di protezione/sull'elettroutensile, l'elettroutensile andrà immediatamente inviato al Servizio Clienti post-vendita. Per gli indirizzi, vedere il paragrafo «Servizio di assistenza e consulenza tecnica».
Cuffia di protezione per levigatura

Applicare la cuffia di protezione (11) nell'alloggiamento dell'elettroutensile, sino a quando le camme di codifica della cuffia stessa coincidano con l'alloggiamento. A tale scopo, premere e mantenere premuta la leva di sbloc-caggio (1).
Spingere la cuffia di protezione (11) sul collare dell'alberino, sino a quando la fascia della cuffia di protezione si trovi sulla flangia dell'elettroutensile e
ruotare la cuffia di protezione sino a farla scattare udibilmente in posizione.
Adattare la posizione della cuffia di protezione (11) in base alla lavorazione da eseguire. A tale scopo, spingere la leva di sbloccaggio (1) verso l'alto e ruotare la cuffia di protezione (11) nella posizione desiderata.
Regolare sempre la cuffia di protezione (11) in modo che entrambe le camme della levatta di sbloccaggio (1) si innestino negli appositi incavi della cuffia di protezione (11).
▶ Regolare la cuffia di protezione (11) in modo da impedire proiezioni di scintille in direzione dell'operatore.
Nella direzione di rotazione dell'accessorio, la cuffia di protezione (11) dovrà essere ruotata soltanto azionando la leva di sbloccaggio (1) ! In caso contrario, l'elettroutensile non andrà più utilizzato e andrà inviato al Servizio Assistenza Clienti.
Avvertenza: Le camme di codifica sulla cuffia di protezione (11) garantiscono che si possa montare soltanto una cuffia di protezione compatibile con l'elettroutensile del caso.
Cuffia di aspirazione per levigatura
Per levigare senza polvere colori, vernici e materiali plastici in combinazione con mole a tazza in metallo duro (15), si potrà utilizzare la cuffia di aspirazione (10). La cuffia di aspirazione (10) non è indicata per la lavorazione del metallo.
Alla cuffia di aspirazione (10) si potrà collegare un aspiratore Bosch di tipo idoneo. Innestare a tal fine il tubo flessibile di aspirazione con l'adattatore di aspirazione nell'apposito attacco della cuffia di aspirazione.
Cuffia di protezione per taglio
Per il taglio utilizzare sempre la cuffia di protezione per il taglio (12) o la cuffia di protezione per la levigatura (11) insieme alla copertura per il taglio (13).
Per il taglio nella pietra, provvedere ad un'adeguata aspirazione della polvere.
La cuffia di protezione per taglio (12) andrà montata analogamente alla cuffia di protezione per levigatura (11).
Copertura in metallo per il taglio
Montare la copertura in metallo per il taglio (13) sulla cuffia di protezione per la levigatura (11) (vedere fig. A): spostare all'indietro la staffa di ritegno (1). Innestare la copertura (13) sulla cuffia di protezione per la levigatura (11) (2).
Premere a fondo la staffa di ritegno sulla cuffia di protezione (11) (③).
Per lo smontaggio (vedere immagine B) premere il pulsante sulla staffa di ritegno (①) e spostarlo indietro (②). Estrarre la copertura (13) dalla cuffia di protezione (11) (③).
Copertura in plastica per il taglio
Innestare la copertura in plastica per il taglio (13) sulla cuffia di protezione per la levigatura (11) (vedere fig. C). La copertura (13) si innesta percettibilmente in sede e in modo visibile nella cuffia di protezione (11).
Per lo smontaggio (vedere fig. D) sbloccare la copertura (13) sulla cuffia di protezione (11) (①) a sinistra o a destra ed estrarre la copertura (②).
Cuffia di aspirazione per taglio con slitta di guida
La cuffia di aspirazione per taglio con slitta di guida (34) andrà montata analogamente alla cuffia di protezione per levigatura.
Fissando l'impugnatura supplementare (8)/(9) attraverso la staffa alla cuffia di aspirazione sulla carcassa ingranaggi, l'elettroutensile viene saldamente collegato con la cuffia di aspirazione. Sulla cuffia di aspirazione con slitta di guida (34) si può collegare un aspiratore Bosch di tipo idoneo. In- nestare a tal fine il tubo flessibile di aspirazione con l'adattatore di aspirazione nell'apposito attacco della cuffia di aspirazione.
Avvertenza: l'attrito che si genera a causa della polvere nel tubo flessibile di aspirazione e nell'accessorio durante l'aspirazione, provoca una carica elettrostatica, che l'utilizzatore potrebbe percepire come scarica statica (a seconda dei fattori ambientali e del suo stato fisiologico). Bosch raccomanda in linea generale l'impiego di un tubo flessibile di aspirazione antistatico (accessorio) per l'aspirazione delle polveri sottili e dei materiali asciutti.
Protezione per le mani
Per operazioni con il platorello in gomma (27) o con la spazzola a tazza/spazzola conica/corona a forare diamantata, montare sempre la protezione per le mani (26).
Fissare la protezione per le mani (26) con l'impugnatura supplementare (8)/(9).
94 | Italiano
Impugnatura supplementare standard / impugnatura supplementare antivibrazioni
Avvitare l'impugnatura supplementare (8)/(9) a destra o a sinistra della testa ingranaggi, in base alla modalità di lavoro.
▶ Utilizzare l'elettroutensile esclusivamente con l'impu-gnatura supplementare (8)/(9).
Non continuare ad utilizzare l'elettroutensile se l'impugnatura supplementare (8)/(9) è danneggiata. Non eseguire mai nessuna modifica sull'impugnatura supplementare (8)/(9).
Vibration Control
L'impugnatura supplementare antivibrazioni (9) consente di lavorare con vibrazioni ridotte e, quindi, in modo
più gradevole e sicuro.
Montaggio degli accessori di levigatura
- Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete dalla presa.
▶ Non afferrare i dischi di levigatura e di taglio con le mani prima che si siano raffreddati. Durante il lavoro, i dischi raggiungono temperature molto elevate.
Pulire il mandrino portamola (25) e tutte le parti da montare.
Per fissare e sbloccare gli accessori di levigatura, premere il pulsante di bloccaggio dell'alberino (2), in modo da bloccare il mandrino portamola.
Premere il pulsante di bloccaggio dell'alberino esclusivamente a mandrino portamola fermo. In caso contrario, l'elettroutensile potrebbe subire dei danni.
Mola abrasiva/mola da taglio
Prestare attenzione alle dimensioni degli accessori di levigatura. Il diametro del foro dovrà coincidere con la flangia di attacco. Non utilizzare adattatori, né elementi di riduzione.
Qualora si utilizzino mole da taglio diamantate, accertarsi che la freccia del senso di rotazione sulla mola stessa ed il senso di rotazione dell'elettroutensile (vedere la freccia del senso di rotazione sulla carcassa) corrispondano.
La sequenza di montaggio è riportata alla pagina con rappresentazione grafica.
Avvertenza: per il montaggio di mole abrasive o mole da taglio legate con l'ausilio della flangia di alloggiamento in dotazione (14) e del dado di serraggio (21) o del dado di serraggio rapido (22) non è necessario utilizzare strati intermedi.
Per fissare la mola abrasiva/mola da taglio, innestare la flangia di alloggiamento con O-ring (14) sul mandrino portamola (25) e avvitare il dado di serraggio (21). Prestare attenzione all'allineamento del dado di serraggio (21) in base alla mola abrasiva/mola da taglio utilizzata (vedere le immagini nelle prime pagine delle istruzioni per l'uso), e serrarlo con la chiave a due perni (vedi «Dado di serraggio rapido SDS-clic», Pagina 94).
Avvertenza per GWS 17-125 SB e GWS 17-125 PSB: non è necessario montare la flangia di montaggio (14) in quanto già montata in modo fisso.
Per smontare la mola abrasiva o da taglio, è necessaria una
coppia per svitare aumentata del dado di serraggio (21). Quando si utilizza il dado di serraggio rapido (22) (vedi «Da-do di serraggio rapido SDS» non è necessaria una coppia per svitare aumentata.
Dopo il montaggio dell'utensile abrasivo, verificare prima dell'accessione se l'utensile abrasivo è montato in modo corretto e può essere girato senza impedimenti. Assicurarsi che l'utensile abrasivo non venga a contatto con la cuffia di protezione o altre parti.

Nella flangia di attacco (14), attorno al collare di centraggio, è inserito un elemento in plastica (O-ring). Qualora l'O-ring sia assente o danneggiato, prima del riutilizzo sarà fondamentale sostituire la flangia di attacco (14).
Avvertenza per GWS 17-125 SB e GWS 17-125 PSB: è inserito un O-ring. Se questo O-ring è assente, danneggiato oppure la flangia di montaggio è completamente amovibile dall'alberino, questa deve essere sostituita da un Centro Assistenza Clienti autorizzato Bosch.
Dado di serraggio rapido SDS-clic
Per sostituire agevolmente l'accessorio di levigatura senza utilizzare ulteriori attrezzi, al posto del dado di serraggio (21) si potrà utilizzare il dado autoserrante (22).
Il dado di serraggio rapido (22) andrà utilizzato esclusivamente per mole abrasive o mole da taglio.
Utilizzare esclusivamente un dado autoserrante (22) integro e non danneggiato.
Durante l'avvitamento, accertarsi che il lato con siglatura del dado autoserrante (22) non sia rivolto verso la mola abrasiva: la freccia dovrà puntare verso la tacca di posizionamento (35).

Se integro e correttamente fissato, il dado di serraggio rapido si potrà allentare manualmente, ruotando l'anello zigrinato in senso antiorario. Se il dado autoserrante è inceppato, non allentarlo in alcun caso utilizzando una pinza, ma utilizzare la chiave a due perni. Applicare la chiave a due perni come indicato in figura.
Accessori di levigatura ammessi
È consentito utilizzare tutti gli accessori di levigatura menzionati nelle presenti istruzioni d'uso.
Il numero di giri [giri/min] ammesso, oppure la velocità periferica [m/s] ammessa per gli accessori di levigatura utilizzati, dovranno corrispondere ai dati riportati nella tabella di seguito.
Occorrerà, pertanto, attenersi al valore ammesso per il numero di giri o per la velocità periferica, riportato sull'etichetta dell'accessorio di levigatura.
| max. [mm] [mm] [°] | |||||||
| D b s d a [giri/ | min] | [m/s] | |||||
![]() | 125 | 7,2 | - | 22,2 | - | 11.500 | 80 |
| 150 | 7,2 | - | 22,2 | - | 9.700 | 80 | |
![]() | 125 | 4,2 | - | 22,2 | - | 11.500 | 80 |
| 150 | 4,2 | - | 22,2 | - | 9.700 | 80 | |
![]() | 125 | - | - | - | - | 11.500 | 80 |
| 150 | - | - | - | - | 9.700 | 80 | |
![]() | 75 30 - M 14 - 11.500 80 | ||||||
![]() | 125 | 24^a) | - | M 14 | - | 11.500 | 80 |
| 125 | 19 | - | 22,2 | - | 11.500 | 80 | |
| 150 | 24^a) | - | M 14 | - | 9.700 | 80 | |
| 150 | 19 | - | 22,2 | - | 9.700 | 80 | |
![]() | 125 -- M 14 - 11.500 80 | ||||||
![]() | 83 -- M 14 - 11.500 80 | ||||||
![]() | 125 | 6 | 10 | 22,2 | >0 | 11.500 | 80 |
| 150 | 6 | 10 | 22,2 | >0 | 9.700 | 80 | |
A) Solo per GWS 17-125 SB e GWS 17-125 PSB: non utilizzare spazzole a disco con filettatura interna.
Rotazione della testa ingranaggi (vedere fig. E)
- Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete dalla presa.
La testa ingranaggi è ruotabile a scatti di 90°. In questo modo è possibile portare l'interruttore di avvio/arresto in una posizione più comoda in funzione della situazione di lavoro, ad es. per i mancini.

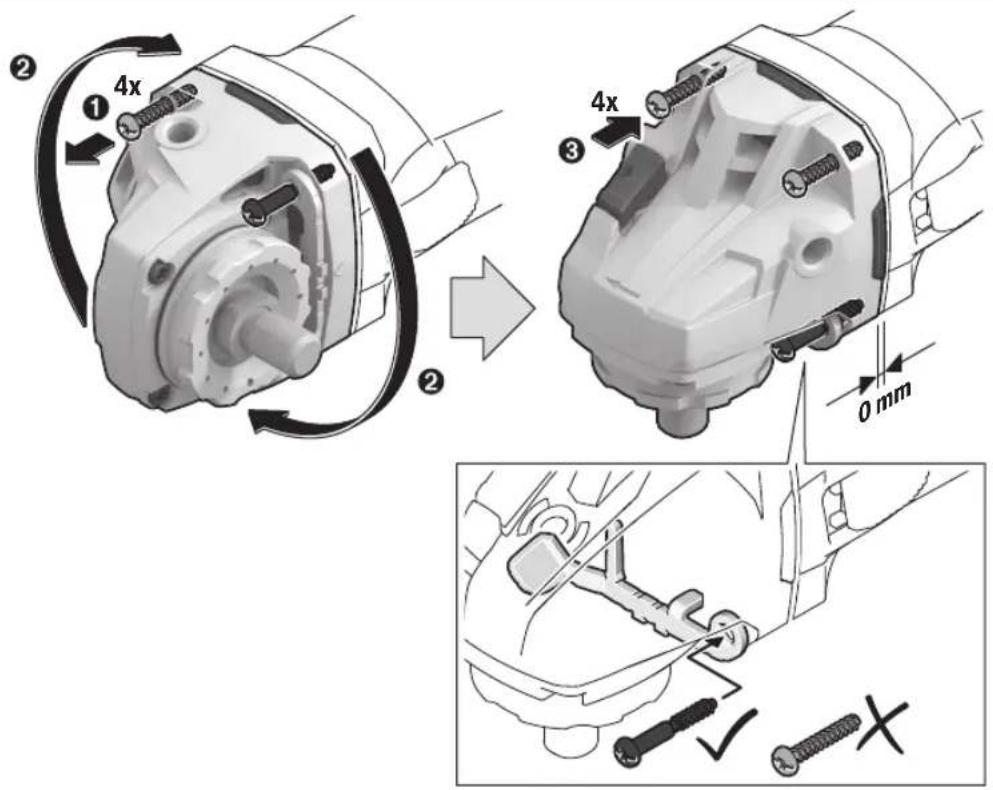

Svitare completamente le 4 viti (1). Ruotare con cautela la testa ingranaggi nella nuova posizione (2), senza estrarla dalla carcassa. Serrare di nuovo saldamente le 4 viti (3).
Smontare il filtro per polvere (vedere figg. F e G)
Sfilare il filtro per polvere (4) sul lato inferiore dell'elettroutensile nella direzione della freccia.
Non afferrare il filtro per polvere (4) da un lato e sfilarlo.
Aspirazione polvere/aspirazione trucioli
Polveri e materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell'operatore oppure delle persone che si trovano nelle vicinanze.
Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato.
- Utilizzare possibilmente un'aspirazione polvere adatta per il materiale.
- Provvedere ad una buona aerazione del posto di lavoro.
- Si consiglia di portare una mascherina protettiva con classe di filtraggio P2.
Osservare le norme in vigore nel vostro Paese per i materiali da lavorare.
▶ Evitare accumuli di polvere nella postazione di lavoro. Le polveri si possono incendiare facilmente.
Uso
▶ Non sollecitare l'elettroutensile al punto tale da comportarne l'arresto.
- Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete dalla presa.
▶ Prestare attenzione, qualora si realizzino intagli in pareti portanti: vedere il paragrafo «Avvertenze riguardo alla statica».
▶ Serrare il pezzo in lavorazione, qualora il suo peso non consenta di posizionarlo in sicurezza.
Dopo un'elevata sollecitazione, lasciar funzionare a vuoto l'elettroutensile ancora per alcuni minuti, in modo da lasciarne raffreddare l'accessorio.
▶ Non utilizzare l'elettroutensile con un supporto per la troncatura.
Non afferrare i dischi di levigatura e di taglio con le mani prima che si siano raffreddati. Durante il lavoro, i dischi raggiungono temperature molto elevate.
Indicazioni operative
Levigatura a sgrossare
Per i lavori di sgrossatura con abrasivi legati, utilizza-re sempre la cuffia di protezione per la levigatura (11).
- Mai utilizzare mole abrasive da taglio diritto per lavori di sgrossatura.
96 | Italiano
Per i lavori di sgrossatura la cuffia di protezione per il taglio (12) o la cuffia di protezione per la levigatura (11) con copertura per il taglio montata (13) potrebbe urtare il pezzo in lavorazione e provocare la perdita del controllo.
Per la sgrossatura, i migliori risultati si otterranno con un angolo d'incidenza fra 30° e 40°. Muovere alternativamente l'elettroutensile, esercitando una moderata pressione. In questo modo il pezzo in lavorazione non si surriscalderà, non scolorirà e non verrà rigato.
In caso di impiego di mole legate, ammesse sia per il taglio che per la levigatura, occorre utilizzare la cuffia di protezione per il taglio (12) o la cuffia di protezione per la levigatura (11) con copertura per il taglio montata (13).
Levigatura di superfici con disco lamellare
Durante la levigatura con il disco lamellare, utilizzare sempre l'apposita cuffia di protezione (11).
Il disco lamellare (accessorio) consente di lavorare anche superfici e profili di forma bombata. I dischi lamellari hanno una durata nettamente superiore, una minore rumorosità e temperature di levigatura inferiori rispetto alle convenzionali mole abrasive.
Levigatura di superfici con platorello
▶ Per operazioni con il platorello in gomma (27), montare sempre la protezione per le mani (26).
La levigatura con platorello può essere effettuata senza cuffia di protezione.
La sequenza di montaggio è riportata alla pagina con rappresentazione grafica.
Avvitare il dado cilindrico (29) e serrarlo con la chiave a due perni.
Spazzola a tazza/spazzola a disco/spazzola conica
Durante la spazzolatura con spazzole a disco, utilizzare sempre l'apposita cuffia di protezione per la levigatura (11). La spazzolatura con spazzole a tazza/spazzole coniche può essere effettuata senza cuffia di protezione.
▶ Per operazioni con la spazzola a tazza o la spazzola conica montare sempre la protezione per le mani (26).
I fili delle spazzole a disco possono rimanere intrappolati nella cuffia di protezione e rompersi, qualora le dimensioni massime ammesse delle spazzole a disco vengano superate.
La sequenza di montaggio è riportata alla pagina con rappresentazione grafica.
La spazzola a tazza/spazzola conica/spazzola a disco con filettatura M14 dovrà potersi avvitare sul mandrino portamola fino a farla poggiare saldamente sulla flangia del mandrino stesso, all'estremità della filettatura del mandrino. Serrare saldamente la spazzola a tazza/spazzola conica/spazzola a disco con una chiave fissa.
Per fissare la spazzola a disco con diametro di 22,22 mm, innestare la flangia di alloggiamento con O-ring (14) sul mandrino portamola (25), avvitare il dado cilindrico (29) e serrarlo con la chiave a due perni.
Taglio del metallo
Durante il taglio del metallo con mole da taglio legate o mole da taglio diamantate, utilizzare sempre la cuffia di protezione per il taglio (12) o la cuffia di protezione per la levigatura (11) con copertura per il taglio montata (13).
In caso di impiego della cuffia di protezione per la levigatura (11) per operazioni di taglio con mole da taglio legate, sussiste un maggior rischio di esposizione a scintille e particelle nonché a frammenti di mole in caso di rottura della mola.
Per la troncatura, operare con un avanzamento moderato e idoneo al materiale da lavorare. Non esercitare pressione sulla mola da taglio ed evitare di angolarla e di farla oscillare.
Non frenare le mole da taglio in rallentamento esercitando una contropressione laterale.

L'elettroutensile andrà sempre condotto in controrotazione. In caso contrario, esso potrebbe uscire dal taglio in modo incontrollato. Per il taglio di profili, oppure di tubi a sezione quadra, si consiglia d'iniziare dalla sezione minore.
Taglio nella pietra
Durante il taglio della pietra con mole da taglio legate o mole da taglio diamantate per pietra/calcestruzzo, utilizzare sempre la cuffia di aspirazione per il taglio con slitta di guida (34) o la cuffia di protezione per il taglio (12) o la cuffia di protezione per la levigatura (11) con copertura per il taglio montata (13).
Per il taglio nella pietra, provvedere ad un'adeguata aspirazione della polvere.
- Indossare una maschera di protezione contro la polvere.
L'elettroutensile andrà impiegato esclusivamente per taglio a secco/levigatura a secco.
In caso di impiego della cuffia di protezione per il taglio (12), della cuffia di protezione per la levigatura (11) o della cuffia di protezione per la levigatura (11) con copertura per il taglio montata (13) per le applicazioni di taglio e levigatura nel calcestruzzo o nella muratura, vi è un carico di polvere superiore nonché un maggior rischio di perdita del controllo dell'elettrousile che potrebbe causare un contraccolpo.
Per il taglio nella pietra, utilizzare preferibilmente una mola da taglio diamantata.
Se si utilizza la cuffia di aspirazione per taglio con slitta di guida (34), l'aspiratore deve essere omologato per l'aspirazione di polvere di pietra. Bosch offre nella propria gamma aspiratori adatti allo scopo.

Accendere l'elettroutensile ed applicarlo con la parte anteriore della slitta di guida sul pezzo in lavorazione. Spingere l'elettroutensile verso il materiale da lavorare, con un avanzamento moderato, in base al tipo di materiale.
Se si tagliano materiali particolarmente duri, ad es. calcestruzzo dall'elevato contenuto di selce, la mola diamantata potrebbe surriscaldarsi, danneggiandosi. Una chiara indicazione del problema sarà la formazione di scintille sulla circonferenza della mola diamantata.
In tal caso, interrompere il taglio e lasciare brevemente funzionare a vuoto la mola diamantata al massimo numero di giri, in modo da lasciarla raffreddare.
Un'avvertibile riduzione nell'avanzamento del lavoro e la formazione di scintille sulla circonferenza indicano che la mola diamantata non è più affilata. La mola si potrà riaffilare eseguendo brevi intagli in un materiale abrasivo, ad es. arenaria calcarea.
Taglio di altri materiali
Durante il taglio di materiali come la plastica, i materiali compositi ecc. con mole da taglio legate o mole da taglio Carbide Multi Wheel, utilizzare sempre la cuffia di protezione per il taglio (12) o la cuffia di protezione per la levigatura (11) con copertura per il taglio montata (13). Utilizzando la cuffia di aspirazione con slitta di guida (34) si otterrà una migliore aspirazione della polvere.
Operazioni con corone a forare diamantate
▶ Utilizzare solo corone a forare diamantate a secco.
▶ Per operazioni con corone a forare diamantate montare sempre la protezione per le mani (26).
Non applicare la corona a forare diamantata parallelamente al pezzo in lavorazione. Piantarla in obliquo nel pezzo in lavorazione e con movimenti circolari. In tal modo si ottiene un raffreddamento ottimale e una maggiore durata della corona a forare diamantata.
Avvertenze riguardo alla statica
Gli intagli in pareti portanti dovranno essere conformi alle specifiche disposizioni nazionali. Tali prescrizioni andranno strettamente rispettate. Prima d'iniziare il lavoro, rivolgersi allo specialista in statica o architetto responsabile, oppure alla Direzione Lavori.
Messa in funzione
Se l'elettroutensile viene alimentato da gruppi elettrogeni senza adeguate riserve di potenza, oppure privi di idonea regolazione della tensione con amplificazione della corrente di avviamento, all'accensione potrebbero verificarsi cali di potenza o comportamenti anomali.
Accertarsi che il gruppo elettrogeno utilizzato sia idoneo allo scopo, soprattutto riguardo a tensione e frequenza di rete.
Attenersi alla tensione di rete! La tensione riportata sul la targhetta di identificazione dell'elettroutensile deve
corrispondere alla tensione della rete elettrica di alimentazione.
Avvio/arresto
Per mettere in funzione l'elettroutensile, spingere in avanti l'interruttore di avvio/arresto (3).
Per bloccare l'interruttore di avvio/arresto (3), spingere verso il basso in avanti l'interruttore di avvio/arresto (3), sino a farlo scattare in posizione.
Per spegnere l'elettroutensile, rilasciare l'interruttore di avvio/arresto (3), oppure, se l'interruttore è bloccato, spingere brevemente verso il basso all'indietro l'interruttore di avvio/arresto (3), quindi rilasciarlo.
Controllare gli accessori di levigatura prima dell'uso. L'accessorio di levigatura dovrà essere montato a regola d'arte e dovrà poter ruotare liberamente. Eseguire un test di funzionamento per almeno 1 minuto, in assenza di carico. Non utilizzare accessori di levigatura danneggiati, ovalizzati o vibranti. Accessori di levigatura danneggiati possono frantumarsi ed essere causa di lesioni.
Avvio/arresto
(GWS 17-125 PS / GWS 17-150 PS / GWS 17-125 PSB)

Per mettere in funzione l'elettroutensile, spingere la levetta di sbloccaggio (7) indietro, dopodiché spingere l'interrutto-re di avvio/arresto (3) verso l'alto.
Per spegnere l'elettroutensile, rilasciare l'interruttore di avvio/arresto (3).
Controllare gli accessori di levigatura prima dell'uso. L'accessorio di levigatura dovrà essere montato a regola d'arte e dovrà poter ruotare liberamente. Eseguire un test di funzionamento per almeno 1 minuto, in assenza di carico. Non utilizzare accessori di levigatura danneggiati, ovalizzati o vibranti. Accessori di levigatura danneggiati possono frantumarsi ed essere causa di lesioni.
Manutenzione ed assistenza
Manutenzione e pulizia
- Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete dalla presa.
98 | Nederlands
▶ Per poter garantire buone e sicure operazioni di lavoro, tenere sempre pulite l'elettroutensile e le fessure di ventilazione.
In condizioni d'impiego estreme, laddove possibile, utilizzare sempre un impianto di aspirazione. Stasare con frequenza le feritoie d'aerazione ed installare a monte un interruttore differenziale (PRCD). Qualora si lavorino metalli, è possibile che si depositi polvere conduttiva all'interno dell'elettroutensile. Ciò potrebbe pregiudicare l'isolamento protettivo dell'elettroutensile stesso.
Conservare e trattare con cura l'accessorio.
Se fosse necessaria una sostituzione della linea di collegamento, questa dovrà essere eseguita da Bosch oppure da un centro assistenza clienti autorizzato per elettroutensili Bosch, al fine di evitare pericoli per la sicurezza.
Servizio di assistenza e consulenza tecnica
Il servizio di assistenza risponde alle Vostre domande relative alla riparazione e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ricambio. Disegni in vista esplosa e informazioni relative ai pezzi di ricambio sono consultabili anche sul sito www.bosch-pt.com Il team di consulenza tecnica Bosch sarà lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile.
Italia
Tel.: (02) 3696 2314
E-Mail: pt.hotlinebosch@it.bosch.com
Per ulteriori indirizzi del servizio assistenza consultare:
Avviare ad un riciclaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Non gettare elettroutensili dismessi tra i rifiuti domestici!
Solo per i Paesi della CE:
Gli elettroutensili non più utilizzabili devono essere smaltiti separatamente. Utilizzare gli appositi sistemi di raccolta. In caso di smaltimento improprio, le apparecchiature elettriche ed elettroniche potrebbero avere effetti nocivi sull'ambiente e sulla salute umana a causa della possibile presenza di sostanze nocive.
