MANUALE UTENTE VP6300 Concept

Grazie per aver acquisito il prodotto di marchio Concept e vi auguriamo che vi dia la massima soddisfazione per tutta la durata della sua vita utile.

Si consiglia di leggere attentamente l'intero manuale d'uso prima di procedere al primo uso dell'apparecchio stesso. Conservare bene il manuale d'uso. Provvedere che tutte le persone addette all'uso del prodotto facciano la conoscenza del manuale d'uso.

Parametri tecnici
Tensione dell'accumulatore DC 25,9 V
Potenza assorbita 500 W
Rumorosità ≤ 80 dB
Batteria 2 500 mAh
Tempo massimo di funzionamento alla minima potenza	45 min
Durata di ricarica completa 4 ore

IMPORTANTI AVVERTIMENTI DI SICUREZZA

• Non utilizzare il prodotto in modo diverso da quello descritto nel presente manuale d'uso.
• Verificare che la tensione della rete corrisponda ai valori riportati sull'etichetta dell'adattatore di ricarica.
• Non lasciare l'apparecchio incustodito se acceso.
• Allo staccare dell'adattatore di ricarica dalla presa di corrente non tirare mai il cavo di alimentazione, bensì prendere la spina in mano e staccarla estraendola.
• Non permettere ai bambini, né alle persone incapaci di volere e di intendere, di manipolare con l'apparecchio, utilizzarlo fuori dalla loro portata.
• Prestare la maggiore attenzione se l'apparecchio è utilizzato in presenza dei bambini.
• Non permettere che l'apparecchio sia utilizzato come giocatolo.
• Non utilizzare accessori diversi da quelli raccomandati dal produttore.
• Non utilizzare l'adattatore di ricarica se il suo cavo di alimentazione o la spina sono danneggiati, il tale difetto deve essere immediatamente riparato da un'officina autorizzata.
• Tenere l'apparecchio lontano dalle fonti di calore quali radiatori, stufe

69

IT

concept

concept

IT

accese etc., proteggere contro raggi diretti del sole e contro l'umidità.

• Non utilizzare l'apparecchio se si hanno le mani bagnate.
- Non inserire alcun oggetto negli orifizi sull'apparecchio. Non accendere l'apparecchio se otturato un orifizio qualsiasi.

- Prestare maggiore attenzione all'uso dell'apparecchio sulle scale.

- Se si ottura il collettore di aspirazione dell'apparecchio, spegnere l'apparecchio ed eliminare tutta la sporcizia. Solo dopo riaccendere l'apparecchio.

- Al momento di montaggio di accessori, pulizia o nel caso di guasto spegnere l'apparecchio e sconnettere l'adattatore di ricarica dalla rete togliendo la spina dalla presa di rete.

- L'apparecchio di vostro possesso è adatto solo per uso domestico, non per uso commerciale.

• Non aspirare gli oggetti ardenti quali mozziconi, fiammiferi o ceneri.

- Non utilizzare l'apparecchio nelle stanze umide, non aspirare oggetti umidi, liquidi infiammabili (quale benzina) e non utilizzare l'apparecchio nei locali dove possono trovarsi liquidi infiammabili.

- Non effettuare mail l'aspirazione senza filtri inseriti. In occasione di ogni uso assicurarsi che i filtri sono inseriti bene.

- Non immergere il cavo di alimentazione, l'adattatore di ricarica o l'apparecchio stesso nell'acqua né in un altro liquido.

- Controllare regolarmente l'integrità dell'apparecchio e/o del cavo di alimentazione dell'adattatore di ricarica.

• Non accendere mai l'apparecchio se risulta danneggiato.

- Prima di procedere alla pulizia e dopo l'uso spegnere l'apparecchio e lasciarlo raffreddare.

- Prima di procedere all'aspirazione eliminare dalla superficie tutti gli oggetti grossi e/o affiliati che possano danneggiare filtri dell'apparecchio.

• Non utilizzare l'apparecchio con filtri sporchi.

- Non buttare l'accumulatore dell'apparecchio nel fuoco e non esporlo alle temperature superiori a 40°C.

- Non toccare mai le parti in movimento durante l'uso dell'apparecchio.

- Non procedere mai alla riparazione dell'apparecchio. Rivolgersi sempre ad un'officina autorizzata.

- L'apparecchio può essere utilizzato dai bambini d'età superiore a 8 anni. Le persone di capacità fisiche e mentali ridotte e/o non pratiche possono utilizzare l'apparecchio solo in presenza delle persone istruite

e informate sugli eventuali rischi uniti all'uso. La pulizia e la manutenzione dell'apparecchio non deve essere effettuata dai bambini se essi sono d'età inferiore a 8 anni o se non presente una persona esperta.

- I bambini d'età inferiore a 8 anni devono stare lontani dalla portata dell'apparecchio e dal suo cavo di alimentazione. L'apparecchio non è un giocatolo e come tale deve essere utilizzato.

Un eventuale danno causato dal mancato rispetto delle indicazioni previste dal produttore non può essere coperto dalla garanzia.

IT

concept

concept

IT

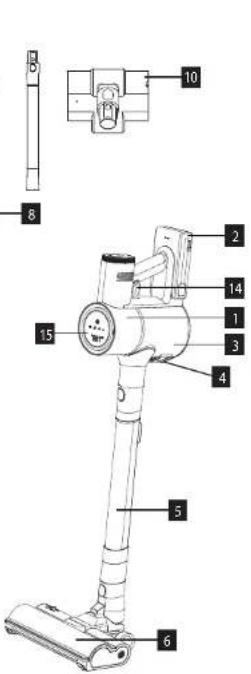

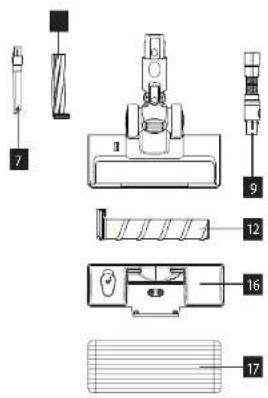

DESCRIZIONE DEL PRODOTTO

1 Involucro della fotocamera
2 Batteria
3 Vassoio della polvere
4 Pulsanti di rilascio del contenitore della polvere
5 Tubo telescopico
6 Spazzola turbo grande
7 Bocchetta per ghiaia
8 Bocchetta per ghialia con spazzola

10 Piccola spazzola turbo

11 Bocchetta di collegamento flessibile

12 Spazzola per pavimenti duri

13 Spazzola per tappeti

14 Pulsante di accensione/spegnimento

15 Indicatore

16 Serbatoio dell'acqua

17 Panni per la pulizia

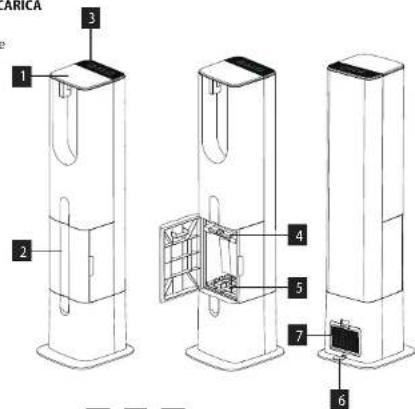

DESCRIZIONE DELLA STAZIONE DI RICARICA

1. Coprire
2. Coperchio del sacchetto della polvere
3. Indicatore
4. Sacchetto polvere
5. Filtro motore
6. Cavo di alimentazione
7. Filtro di uscita

3 1 2 4 5 7 6

DESCRIZIONE DELLO SCHERMO

1. Indicatore di spazzola intasata
2. Stato della batteria
3. Indicatore di serbatoio pieno
4. Potenza elevata
5. Pulsante di cambio potenza
6. Pulsante di media potenza
7. Bassa potenza

-100 6 7 4 5 12

DESCRIZIONE DEL DISPLAY DELLA STAZIONE DI RICARICA

1. Pulsante AUTO
2. Indicatore di carica
3. Indicatore di sacchetto della polvere pieno
4. Pulsante di accensione/spegnimento

IT

concept

concept

IT

MANUALE D'USO

ASSAMBLAGGIO DELLA SCOPA ELETTRICA

Prima di montare o staccare gli accessori togliere l'adattatore di ricarica dalla rete!

1. Inserire il tubo di aspirazione sull'unità motore della scopa elettrica sino a sentire un click. Se si vuole staccare il tubo dall'unità motore, premere il pulsante di blocco e staccare il tubo dall'unità tirandolo.
2. Inserire la turbospazzola sul tubo di aspirazione sino a sentire un click. Se si vuole staccare la turbospazzola dal tubo di prolunga, premere il pulsante di blocco e staccare la turbospazzola tirandola dal tubo. La turbospazzola può essere inserita allo stesso modo anche sull'unità motore.

INSTALLAZIONE DELLA BATTERIA

Inserire l'accumulatore sul copro dell'unità motore e fissarlo in modo che non si stacchi. Se si sente un segnale acustico, vuol dire che la batteria è stata montata correttamente. Per staccare l'accumulatore premere i pulsanti di sblocco a staccarlo dall'unità tirandolo.

Nota.: Per prolungare la durata della batteria, mantenerla carica tra il 20% e l'80%. Non tenere, né ricaricare l'apparecchio nel luogo con la temperatura inferiore a 0 °C o superiore a 40 °C. Nel mancato rispetto di quanto disposto nella frase precedente si corre il rischio del danneggiamento irrimediabile dell'apparecchio. Durante la ricarica la temperatura dell'apparecchio potrebbe aumentare, è un fenomeno del tutto normale.

Se l'aspirapolvere non viene utilizzato per più di 3 mesi, lasciare caricare la batteria per 12 ore. Poi mettere l'aspirapolvere in un posto fresco e asciutto.

UTILIZZO

In occasione di primo utilizzo inserire la batteria e controllare se carica.

1. Premere il pulsante on/off per accendere l'apparecchio.

2. È possibile cambiare la forza di aspirazione premendo l'apposito pulsante.

3. Ripremendo il pulsante per la terza volta l'aspirapolvere si spegne.

Nota: La potenza massima dell'unità manuale è raccomandata per superfici molto sporche o per tappeti a pelo medio o alto.

UTILIZZO DI UNA STAZIONE DI RICARICA

Pulsante AUTO: quando questo pulsante è attivato, l'apparecchio svuota automaticamente il contenitore della pulvere quando l'aspirapolvere è in funzione. Premere questo pulsante per attivarlo. Indicatore di carica: l'indicatore mostra lo stato di carica. Indicatore di sacco della polvere pieno: sostituire il sacco della polvere quando l'indicatore si accende. Pulsante di avvio/arresto: premere il pulsante di avvio/arresto per avviare manualmente l'aspirapolvere con il sacchetto della polvere.

ACCESSORI

Utilizzare gli accessori idonei per il tipo di superficie da pulire.

Turbospazzola piccola - idonea per la biancheria, tessuti, divani etc.

Bocchetta a lancia - idonea per la pulizia degli angoli, dei sedili delle automobili, radiatori etc.

Bocchetta a fessura - idonea per la biancheria, tessuti, divani etc.

SVUOTAMENTO DEL CONTENITORE RACCOGLIPOLVERE

Per svuotare il raccoglipolvere premere l'apposito pulsante. Aprire il contenitore, svuotarlo e richiuderlo.

ESTRAZIONE DEL CONTENITORE RACCOGLIPOLVERE

Premere i pulsanti per sganciare il contenitore raccoglipolvere, estrarre il contenitore muovendolo verso basso e allontanandolo dall'apparecchio.

RIMOZIONE DEL FILTRO

Tirare fuori i filtri dal contenitore tirandoli verso alto. Rimuovere il filtro Hepa e il filtro grosso spostandosi verso l'alto. I filtri sono lavabili nell'acqua. Far asciugare bene i filtri prima di rimontarli.

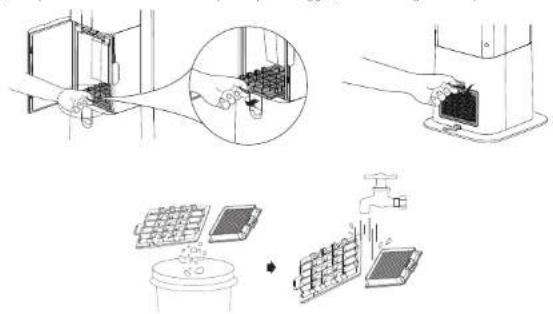

RIMUOVERE I FILTRI DALLA STAZIONE DI RICARICA

Aprire lo sportello del sacchetto della polvere e rimuovere il filtro del motore. Rimuovere il filtro di scarico posteriore. Pulire i filtri, che possono essere lavati sotto l'acqua. Dopo il lavaggio, lasciare asciugare i filtri per 24 ore.

ESTRAZIONE DELLA SPAZZOLA

A fianco della turbospazzola si trova il pulsante per sganciare la spazzola, spostando il pulsante si sgancia la spazzola, poi togliere la spazzola.

ATTACCO DI CONNESSIONE FLESSIBILE

1. Inserire l'elemento di collegamento flessibile dal fondo dell'apparecchio.
2. Infilare nell'elemento di collegamento il tubo di aspirazione e poi la turbospazzola grande.
3. Premendo il pulsante di rilascio sull'elemento di collegamento flessibile è possibile piegare l'apparecchio.

CARICARE IL DISPOSITIVO NEL CARICATORE A MURO

Sollevare il coperchio e inserire il dispositivo nella stazione di

ricarica. L'indicatore di carica lampeggia durante la ricarica,

Quando la carica è completa, l'indicatore si accende.

Il problema Soluzione
L'indicatore del contenitore si accende	1/ Svuotare il cassetto della polvere. 2/ Verificare che l'apparecchio non sia ostruito. 3/ Controllare i filtri e pulirli se necessario.4/ Controllare la turbospazzola.
L'apparecchio non funziona	1/ Caricare la batteria. 2/ Controllare che l'apparecchio non sia sporco.3/ Controllare la turbospazzola.
La batteria non si carica	1/ Verificare che l'adattatore sia collegato correttamente.2/ Controllare la tensione di rete.3/ Verificare che l'adattatore non sia danneggiato.
L'indicatore di spazzola bloccata si accende	Pulire la spazzola nella turbospazzola.

ASSISTENZA

La manutenzione più impegnativa e/o la riparazione che richiede l'intervento sulle parti interne dell'apparecchio devono essere fatte esclusivamente dal centro di assistenza autorizzato.

PROTEZIONE DELL'AMBIENTE

• Riciclare imballi e prodotti vecchi, alla fine di loro ciclo di vita.
• La scatola in cui si acquista il prodotto può essere recuperata come rifiuto differenziato.
• Sacchetti in polietilene (PE) possono essere recuperati come rifiuto differenziato.

Riciclaggio del prodotto alla fine della sua vita utile

L'apparecchio è identificato in conformità alla Direttiva 2012/19/EU del Parlamento europeo e del Consiglio sui rifiuti di apparecchiature elettriche ed elettroniche (WEEE). Il simbolo riportato sul prodotto indica che il prodotto stesso non può essere smaltito come rifiuto urbano. Va portato in un centro di raccolta dei rifiuti elettrici ed elettronici. Provedendo allo smaltimento corretto del prodotto si può prevenire l'impatto negativo sull'ambiente e/o sulla salute umana nel caso di mancato riciclaggio. Lo smaltimento deve essere effettuata in conformità alle norme regolanti la gestione dei rifiuti. Le maggiori informazioni sulle modalità dello smaltimento del prodotto sono reperibili presso l'ufficio locale di amministrazione pubblica oppure nel negozio dove il prodotto è stato acquistato.

Il presente prodotto rispetta tutti i requisiti elementari stabiliti dalle normative EU inerenti.

Il produttore si riserva il diritto di modificare senza preavviso il testo del manuale d'uso, il design del prodotto e/o i suoi parametri tecnici.
