Tipo di prodotto	Microfono da studio con sospensione, filtro anti-pop e asta
Marca	Liam&Daan
Modello	303184
Connettività	XLR (microfono) e XLR a jack 3,5 mm
Sensibilità	-38 dB (±2 dB)
Pressione acustica max.	120 dB
Risposta in frequenza	20 Hz a 16 kHz
Rapporto segnale-rumore	>70 dB
Lunghezza del cavo	2,5 m
Accessori inclusi	Filtro anti-pop, supporto da tavolo, asta, sospensione, adattatore filettato
Temperatura di funzionamento	da 0 a 40 °C
Contenuto della confezione	LIAM&DAAN « STUDIO » (microfono con sospensione, filtro anti-pop, adattatore filettato), supporto da tavolo e asta, cavo di collegamento, manuale d'uso
Sicurezza	Non aprire l'apparecchio, evitare il contatto con la rete elettrica, non cortocircuitare, utilizzare in luogo asciutto, evitare umidità, temperature elevate e vibrazioni
Riciclaggio (RAEE)	Conforme alla direttiva RAEE 2012/19/UE, contribuire all'eco-partecipazione, consegnare a un punto di raccolta appropriato
Garanzia	Annullata se la riparazione o la modifica non viene effettuata dal fornitore iniziale

Domande frequenti - 303184 Liam&Daan

Come assemblare il supporto e l'asta?

Avvitate prima il supporto dell'asta su un tavolo adatto, inserite l'asta nel supporto e serrate la vite di fissaggio. Avvitate poi la sospensione e l'adattatore filettato all'estremità dell'asta.

Come collegare il microfono a un registratore?

Utilizzate il cavo XLR/jack 3,5 mm in dotazione: collegate il connettore XLR al microfono e la spina jack al dispositivo di registrazione.

Posso usare questo microfono con un mixer?

Sì, grazie all'uscita XLR, è compatibile con la maggior parte dei mixer dotati di ingresso microfono.

Questo microfono necessita di alimentazione phantom?

Il manuale non lo specifica esplicitamente. Tuttavia, un tale microfono a condensatore richiede generalmente un'alimentazione phantom 48V. Verificate le specifiche del vostro dispositivo di registrazione.

Come installare il filtro anti-pop?

Il filtro anti-pop si fissa sulla sospensione o sull'asta tramite l'adattatore filettato. Posizionatelo tra il microfono e la sorgente sonora per ridurre le plosive.

Come pulire il microfono?

Utilizzate un panno morbido e asciutto. Evitate liquidi. Proteggete il microfono da umidità e polvere.

Quali sono le precauzioni di sicurezza importanti?

Non tentate mai di aprire l'apparecchio, evitate il contatto con le tensioni di rete, non cortocircuitate il prodotto, usatelo solo in luogo asciutto e tenetelo lontano dalla portata dei bambini.

Cosa fare se il microfono non funziona?

Controllate le connessioni dei cavi, assicuratevi che il dispositivo di registrazione sia acceso e che il volume sia sufficiente. Se il problema persiste, consultate il manuale d'uso.

Posso sostituire il cavo in dotazione?

Sì, qualsiasi cavo XLR a jack 3,5 mm compatibile può essere utilizzato. La lunghezza standard è di 2,5 metri.

Dove trovare il manuale d'uso completo?

Il manuale è incluso nella confezione. Potete anche scaricare le istruzioni in formato PDF sul sito notice-facile.com.

MANUALE UTENTE 303184 Liam&Daan

Contenuto della confezione....35

Dati tecnici....35

Dettagli del prodotto....36

Messa in funzione / Collegamento......37

Importanti informazioni sulla sicurezza......39

ITA: I driver aggiornati, le istruzioni per l'uso e altri documenti rilevanti per questo prodotto sono disponibili sulla nostra homepage.

Grazie per aver scelto un prodotto di LI-AM&DAAN. Per utilizzare con soddisfazione l'apparecchio acquistato, si prega di leggere attenta-mente le seguenti brevi istruzioni per l'uso.

CONTENUTO DELLA CONFEZIONE

• LIAM&DAAN "STUDIO"
• Ragno per microfono
- Filtro anti-pop
- Adattatore filettato
• Supporto da tavolo e braccio del microfono
• Cavo di connessione
- Istruzioni per l'uso

DATI TECNICI

Collegamenti	• XLR (microfono)• XLR sul jack da 3,5mm (cavo di collegamento)
Sensibilità SPL -38dB (±2dB)
Max. livello di pressione sonora	120dB
Risposta in frequenza 20Hz - 16kHz
Rapporto segnale-rumore >70dB
Lunghezza cavo 2,5m
Caratteristiche	• Filtro anti-pop• Supporto per tavolo• Braccio del microfono• Ragno per microfono
Temperatura ambiente 0-40°C

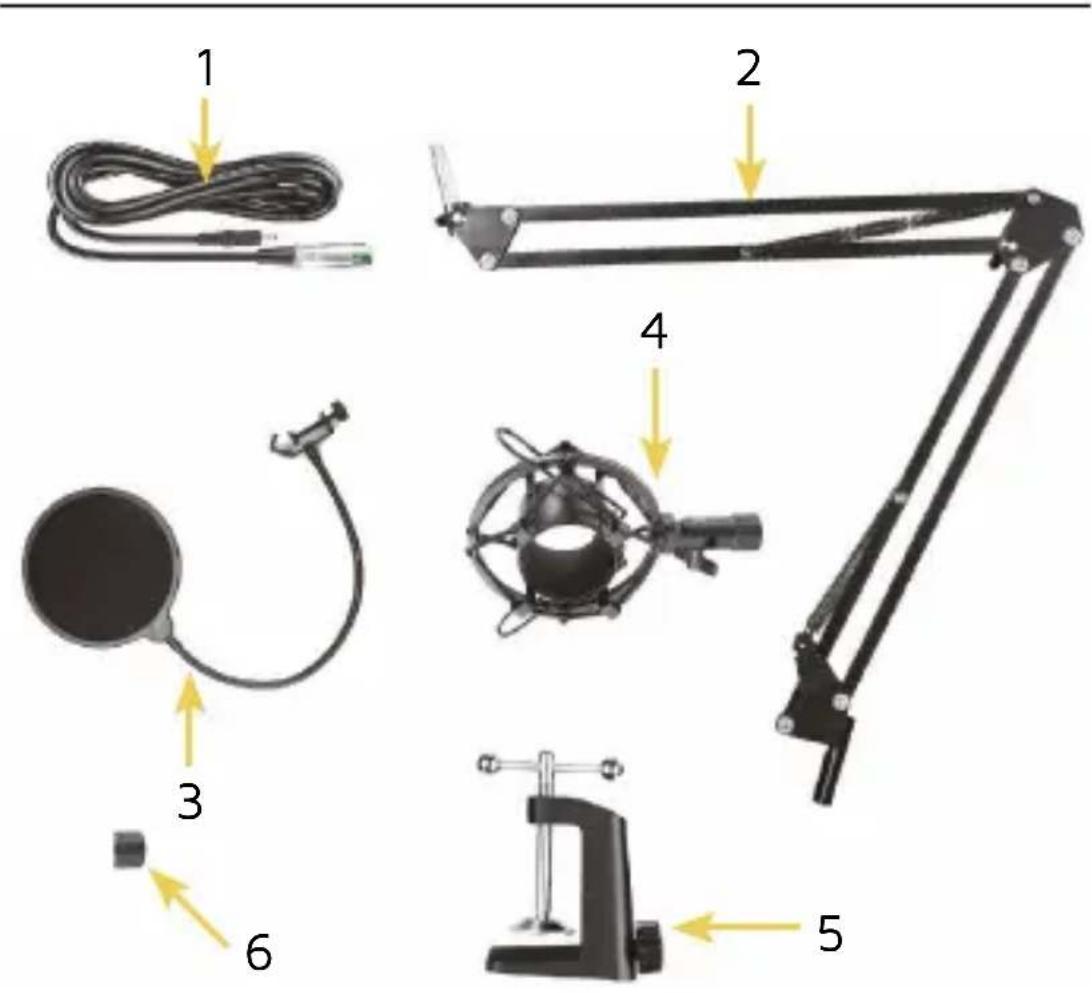

DETTAGLI DEL PRODOTTO

Nr. Descrizione
1 Cavo di collegamento del microfono
2 Braccio del microfono
3 Filtro anti-pop
4 Ragno per microfono
5 Supporto per braccio del microfono
6 Adattatore filettato

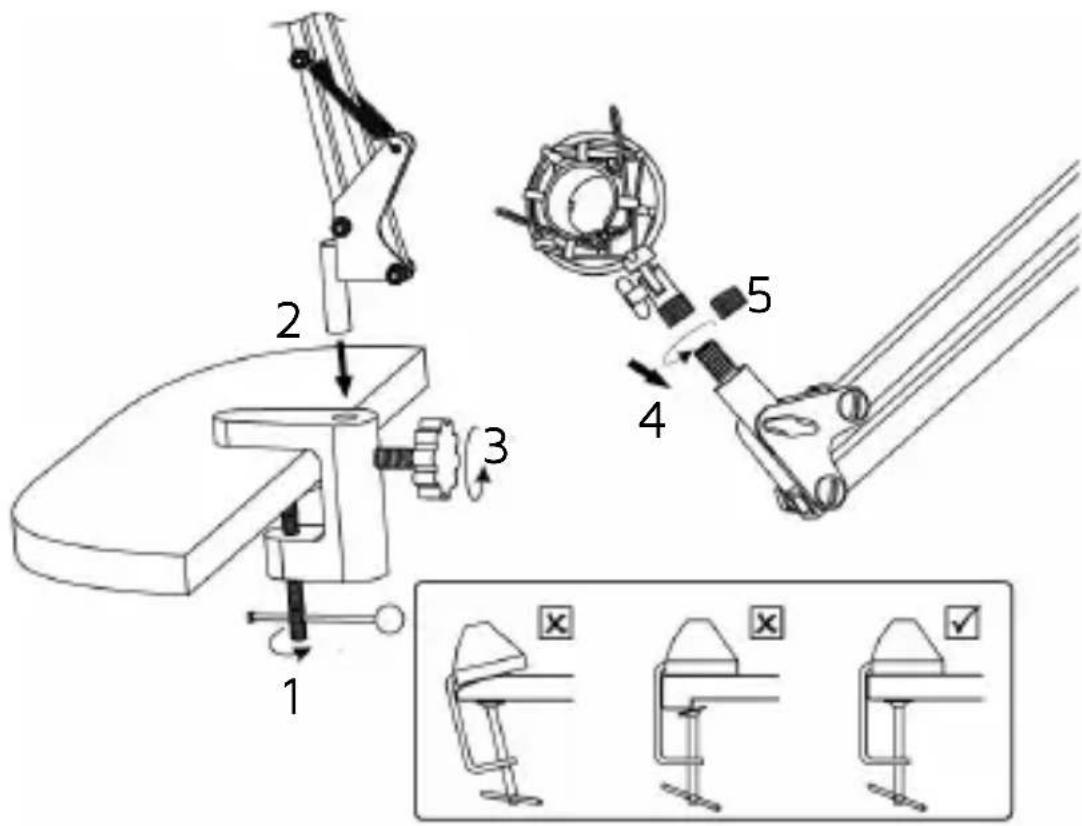

Rimuovere il prodotto dalla confezione e toglie- re qualsiasi materiale di imballaggio. Per prima cosa, avvitare il supporto del braccio del mi- crofono ad un tavolo adatto (1). Assicurarsi che non sia montato in modo errato (vedi figura). Quindi inserire il braccio del microfono nell'app- posito supporto (2). Serrare la vite di bloccag- gio (3) in modo che il braccio del microfono sia adeguatamente fissato.

Infine, usando l'adattatore filettato (5) avvi- tare il ragno del microfono con supporto alla filettatura prevista sull'estremità del braccio del microfono (4).

Ora inserire correttamente il microfono nel relativo ragno e collegarlo. A tale scopo, utilizzare il connettore XLR sul cavo jack da 3,5 mm. Inserire il connettore XLR nel microfono e poi collegare il cavo jack da 3,5 mm al dispositivo di registrazione desiderato.

NOTA:

Per garantire un suono perfetto del microfono, raccomandiamo di testare l'apparecchio in varie posizioni dello studio e di fissarlo solo dopo aver trovato il posto giusto.

IMPORTANTI INFORMAZIONI SULLA SICUREZZA

RUMORE	LIVELLO IN DB	EFFETTI
Bisbiglio 30 innocuo
Conversazione normale, macchina da cucire	55-60	innocuo, ma può portare a problemi di concentrazione
Tagliaerba 70 per lo più innocuo
Levigatrice manuale, mixer	85-90	da 85 dB in poi, possono verificarsi danni all'udito
Sega circolare 100		pericoloso in caso di esposizione prolungata. Si raccomanda di non esporsi a questi volumi per più di 15 minuti senza protezione dell'udito.
Motosega 110		pericoloso in caso di esposizione prolungata
Concerto rock, jet in partenza	110-130	Soglia del dolore da circa 120 dB

Non tentare mai di aprire l'apparecchio per effettuare riparazioni o trasformazioni. Evi-tare il contatto con le tensioni di rete. Non cortocircuitare il prodotto. L'apparecchio non è impermeabile, utilizzarlo solo in luoghi as-ciutti. Proteggerlo da elevata umidità dell'aria, acqua e neve. In ogni caso, tenere l'apparecchio lontano da elevate temperature. Non esporre l'apparecchio a improvvisi sbalzi termici o forti vibrazioni in quanto potrebbero danneggiarsi le parti elettroniche. Prima di utilizzare l'apparecchio verificare la presenza di eventuali danneggiamenti. Non utilizzare l'apparecchio se ha subito un urto o è stato danneggiato in un altro modo. Rispettare le normative e limitazioni nazionali. Utilizzare l'apparecchio unicamente per gli scopi descritti nelle istruzioni. Questo prodotto non è un giocattolo. Conservarlo fuori dalla portata di bambini o persone con capacità mentali limitate. Ogni riparazione o modifica al prodotto non effettuata dal fornitore originale comporta l'estinzione dei diritti di garanzia. Il dispositivo può essere utilizzato solo da persone che hanno letto e compreso le presenti istruzioni. Le specifiche dell'apparecchio possono cambiare senza preavviso. Non utilizzare le cuffie in ambienti rumorosi e pericolosi.

Secondo la direttiva europea RAEE, le apparecchiature elettriche ed elettroniche non possono essere smaltite con i rifiuti domestici. I loro componenti devono essere consegnati separatamente al centro di riciclaggio o smaltimento, in quanto gli eventuali componenti tossici e pericolosi possono inquinare permanentemente l'ambiente in caso di smaltimento improprio. Secondo la legge sulle apparecchiature elettriche ed elettroniche (ElektroG) il consumatore è tenuto a restituire gratuitamente tali apparecchi al termine della loro vita al produttore, al punto vendita o a punti di raccolta pubblici allestiti appositamente. Dettagli in merito sono regolati dalla rispettiva legge nazionale. Il simbolo riportato sul prodotto, le istruzioni per l'uso e/o la confezione indicano tali disposizioni. Con questo tipo di differenziazione dei materiali, con il riciclaggio e lo smaltimento di apparecchi vecchi, l'utente dà un importante contributo alla tutela dell'ambiente. Per informazioni sui punti di raccolta autorizzati nella vostra zona, contattate la vostra amministrazione comunale

Direttiva RAEE 2012/19/UE Numero reg. RAEE: DE 67896761

Con la presente la ditta WD Plus GmbH dichiara che l'apparecchio 303184 è conforme ai requisiti essenziali e alle rimanenti disposizioni in materia. Una dichiarazione di conformità completa è disponibile presso: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
