MANUALE UTENTE Elegance 500 Sonnenkönig

Manuale di istruzioni

1 Avvertenze di sicurezza 27
2 Pulizia e manutenzione....28
3 L'installazione....29
4 Pannello di controllo e display....30
5 Funzionamento....30
6 Dati tecnici ....34
7 Garanzia / Smaltimento / Modifiche tecniche....34

1 Avvertenze di sicurezza

Prima di mettere in funzione per la prima volta la stufa, si raccomanda di leggere con cura le istruzioni d'uso e di rispettare le avvertenze di sicurezza al fine di evitare un utilizzo improprio o sbagliato come pure condizioni ambientali non idonee. Si raccomanda di conservare le istruzioni per futura consultazione.

Controllare l'apparecchio dopo averlo rimosso dall'imballo. In caso di sospetto danneggiamento non mettere in funzione l'apparecchio e rivolgersi ad un tecnico specializzato. Non conservare alla portata dei bambini il materiale d'imballo riciclabile, ma provvedere all'opportunità smaltimento.

Utilizzare l'apparecchio esclusivamente per lo scopo per il quale è stato espressamente progettato, vale a dire la riscaldamento di locali. Qualsiasi altro impiego è improprio e quindi da ritenersi pericoloso. Il fornitore non risponde di eventuali danni a cose e persone, che sono imputabili ad un utilizzo inappropriato o errato.

Eventuali riparazioni su apparecchi elettrici devono essere svolte esclusivamente da personale tecnico qualificato. Riparazioni e modifiche effettuate in maniera non qualificata possono avere conseguenze pericolose per l'utente, per le quali si declina ogni responsabilità e garanzia.

Nell'utilizzare le apparecchiature elettriche occorre osservare sempre alcune regole fondamentali:

• Non toccare l'apparecchio con mani o piedi bagnati
• Non esporre l'apparecchio agli agenti atmosferici
- I bambini o persone deboli non devono usare l'apparecchio senza adeguata sorveglianza.
- Estrarre la spina dalla presa quando non si usa più l'apparecchio. Non tirare il cavo di corrente o l'apparecchio per estrarre la spina.
- Prima di ogni intervento di pulizia o manutenzione estrarre la spina dell'apparecchio.
- Il aspirazione dell'aria deve essere pulito almeno una volta alla settimana.
- Non usare l'apparecchio nelle vicinanze di vasche da bagno, docce, lavandini o piscine.
- Non usare accessori non autorizzati dal costruttore.
- Non introdurre alcun oggetto all'interno dell'apparecchio.
• Non coprire l'apparecchio con degli oggetti.
- Montare l'unità con il controllo in basso su una parete verticale.

Non usare l'apparecchio in presenza delle seguenti condizioni:

• In locali con pericolo di esplosione.
• In locali con atmosfera aggressiva.
• In locali con elevata concentrazione di solventi.
• In locali con carico di polvere estremamente elevato.
• In presenza di condizioni d'uso dubbie, si raccomanda di contattare l'ufficio tecnico della ditta SONNENKÖNIG o un rivenditore. L'utilizzo di un riscaldamento alle condizioni vietate comporta l'estinzione della garanzia!

Questo apparecchio può essere utilizzato da bambini a partire dall'età di 8 anni così come da persone con capacità fisiche, sensoriali o intellettuali ridotte o prive d'esperienza o conoscenza, nel caso queste siano adeguatamente sorvegliate o istruite riguardo all'uso sicuro dell'apparecchio e ne comprendano i rischi. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio non possono essere eseguite da bambini senza sorveglianza. I bambini di età inferiore ai 3 anni devono essere tenuti lontani dall'apparecchio, ammenoché non si trovino sotto costante sorveglianza.

I bambini di età superiore ai 3 e inferiore agli 8 anni possono solamente accendere o spegnere l'apparecchio sotto sorveglianza, o se istruiti riguardo all'uso sicuro dell'apparecchio e ne comprendano i rischi e a condizione che l'apparecchio sia piazzato o installato nella sua normale posizione d'utilizzo. I bambini di età superiore ai 3 e inferiore agli 8 anni non possono inserire la spina nella presa di corrente, regolare l'apparecchio, pulire l'apparecchio o effettuare la manutenzione.

2 Pulizia e manutenzione

IT

2.1 Pulizia

Disconnettere sempre il radiatore e lasciarlo raffreddare completamente prima della pulizia. Non immergere in acqua e non schizzare acqua su di esso. Pulire il radiatore con un panno umido e morbido. Per i modelli in vetro usare un panno morbido e un detergente per vetro. Non usare un panno umido e accertarsi di asciugare il radiatore con un panno asciutto. Non usare materiali, solventi, o spugne dure per la pulizia, perché ciò potrebbe provocare graffi o altri danni irreparabili. Prima di azionare nuovamente il radiatore, deve essere completamente asciutto.

2.2 Uso/azionamento

Notare che il radiatore potrebbe scolorirsi con l'uso. Ciò è dovuto all'inquinamento trasporto dall'aria e non è un vizio. Non coprire il radiatore con fogli colorati e non verniciare né stampare il radiatore. Ciò potrebbe danneggiare l'elemento riscaldante e annullare la garanzia. In caso di rumori, odori, cambiamenti visibili, o temperature molto alte, interrompere l'uso e contattare un rivenditore autorizzato SONNENKÖNIG.

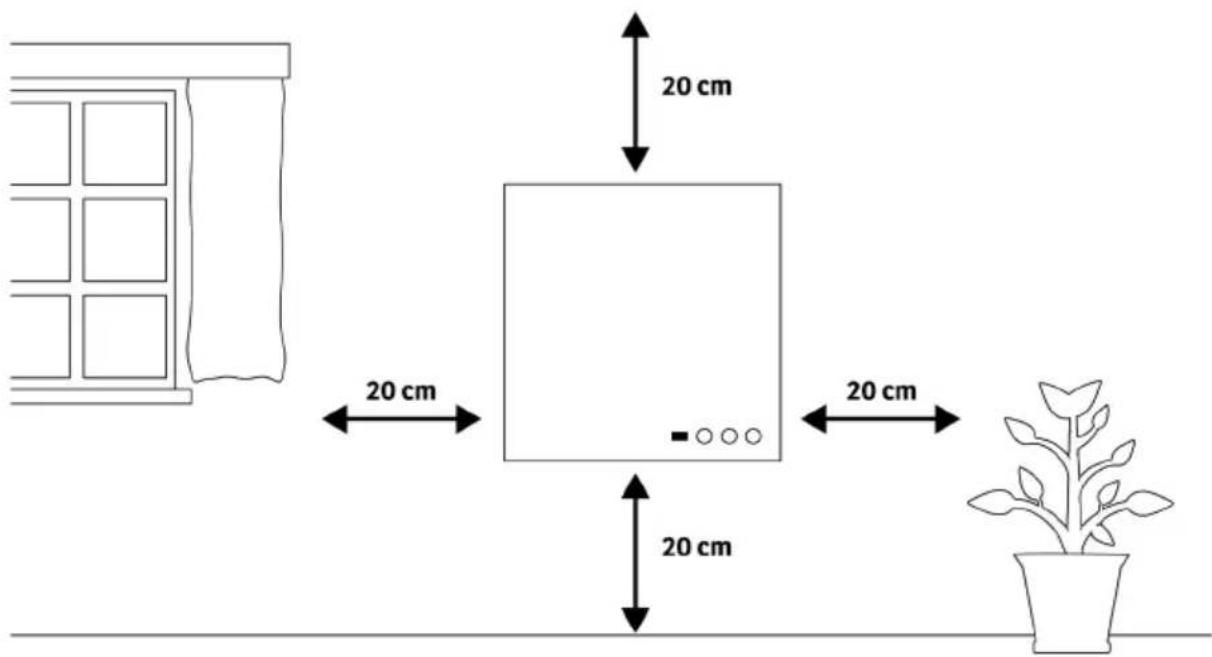

20 cm 20 cm 20 cm 20 cm

Il riscaldatore deve trovarsi ad almeno 20 cm di distanza da tutti gli oggetti, dalle pareti, dal soffitto e dal pavimento.

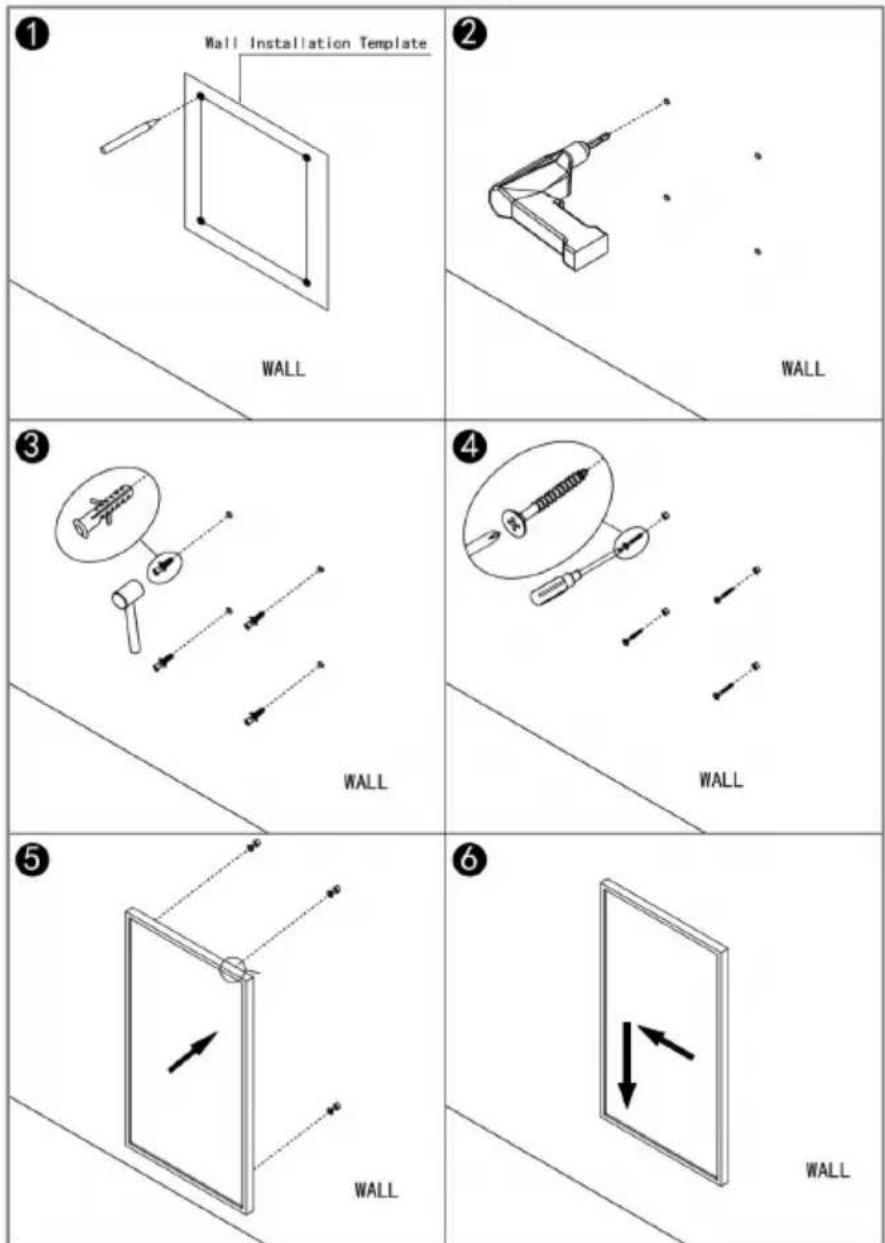

3 L'installazione

1. Usare il modello in dotazione per contrassegnare la posizione dei fori sulla parete.
2. Praticare dei fori usando un trapano da 8 mm.
3. Inserire le spine nei fori.
4. Avvitare le viti in dotazione alla parete.
5. Montare il pannello sulle viti.
6. Spostare il pannello a sinistra quindi in basso fino a che non è ben fissato.

Nota: il kit fornito nella confezione è progettato per il montaggio verticale su una parete. Se viene montato su altri tipi di pareti, è necessario dotarsi dei fissaggi necessari (non in dotazione). Assicurarsi che la parete sia sicura per il montaggio.

4 Pannello di controllo e display

IT

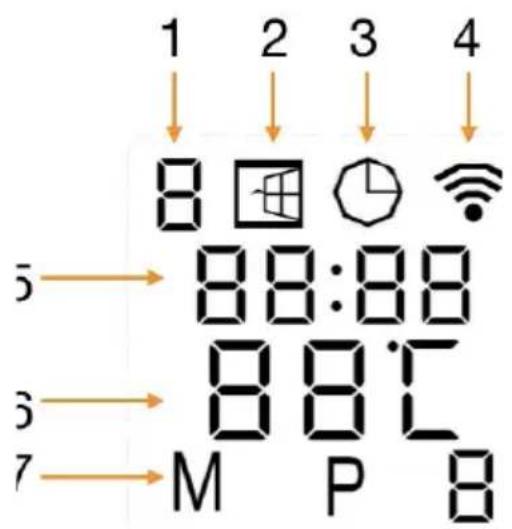

1 2 3 4 8 88:88 88℃ M P B

1. Giorno della settimana
2. Aprire simbolo finestra
3. Simbolo timer
4. Simbolo WIIF
5. Ora
6. Temperatura
7. Modalità

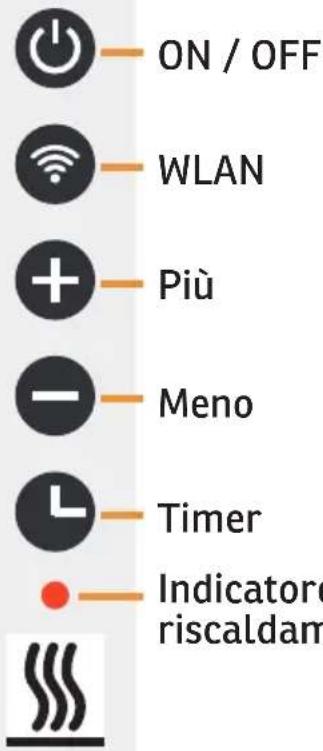

ON / OFF WLAN Più Meno Timer Indicatore riscaldam

5 Funzionamento

Introduzione generale del sistema di controllo

La serie WIFI dispone di una scatola di controllo WIFI integrata, vale a dire che non sono necessari altri termostati per controllare il radiatore. Una volta che il radiatore è connesso all'APP, lo smartphone prende il controllo e comunica con la scatola di controllo. Se la tua rete internet domestica non funziona, , è comunque possibile operare il radiatore usando la scatola di controllo manualmente, una volta che lo smartphone riprenderà nuovamente il controllo.

• Modalità manuale: semplice controllo della temperatura e funzione timer 24 ore
• Modalità smart: Programma su 7 giorni 4 zone orarie al giorno
• Aprire la funzione di rilevamento finestra
• Blocco bambini
• Ripristino delle impostazioni di fabbrica
• Funzionamento silenzioso

ATTENZIONE: Il controllo tramite app sovrascrive tutte le preimpostazioni effettuate con l'impostazione manuale.

Aprire rilevamento finestra

Se la temperatura della stanza scende drasticamente in poco tempo, il rilevamento della finestra si attiva automaticamente. L'apparecchio spegne il riscaldamento per 30 minuti e il simbolo della finestra lampeggia sullo schermo. Disattivare questa funzione premendo il pulsante per 5 secondi.

IT

Taratura della temperatura

Tenere premuto il pulsante per 5 secondi per entrare nella calibrazione della temperatura. Regolare il numero premendo il pulsante . La calibrazione va da -5 a +5 °C.

Disattivare la funzione WLAN

Tenere premuto il pulsante per 10 secondi per disattivare la connessione Wi-Fi. L'icona Wi-Fi sullo schermo scompare. Tenere premuto il pulsante Timer per 10 s per riaccenderlo.

Controllo manuale

In modalità manuale, è possibile controllare il riscaldamento indipendentemente da una connessione WLAN.

Temperatura

Impostare la temperatura desiderata premendo il pulsante ... . + Due secondi dopo l'impostazione, il display torna alla temperatura ambiente.

Timer

Premere il pulsante per entrare nell'impostazione del timer. Il display mostrerà 00 H o l'impostazione precedente. Impostare il timer con i pulsanti...

Calibrazione della temperatura

Tenere premuto il pulsante per 5 secondi per accedere alla calibrazione della temperatura. Regolare il numero premendo il pulsante. La calibrazione va da -5 a +5 °C.

Blocco per bambini

Tenere premuta la 3 secondi per attivare il blocco bambini; sullo schermo viene visualizzato „CL“.

Impostazione di fabbrica

Accendere il riscaldatore e premere perché sullo schermo non viene visualizzato „OFF“. Tenere premuto per 10 secondi per resettare l'unità.

Funzionamento silenzioso

Se non si gradisce il suono del „bip“ durante il funzionamento del riscaldatore, è possibile disattivarlo nelle impostazioni dopo aver collegato il riscaldatore all'APP.

IT

5.6 Funzionamento WIFI

Scansionare il codice QR seguente per scaricare l'app „Smart Remote King“ o cerca l'app „Smart Remote King“ sull'app store o Google Play store per avviare la procedura di download dell'app, aprire l'app e registrare il proprio numero di telefono o indirizzo e-mail.

1. Dopo aver collegato l'unità all'alimentazione e aver premuto l'interruttore principale, il simbolo WIFI sul display inizia a lampeggiare rapidamente. Il modulo WIFI è ora pronto per la normale modalità di collegamento.

2.3.

SÖNNENKÖNIG OF SWITZERELLIANS!

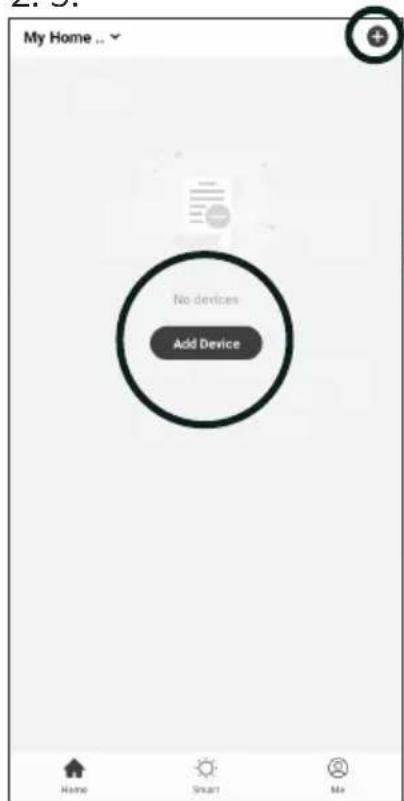

1. Toccare l'icona + nell'applicazione o il pulsante „Add Device“.

3 Nell'elenco selezionare prima „Apparecchi (piccoli)" e poi „Riscaldamento".

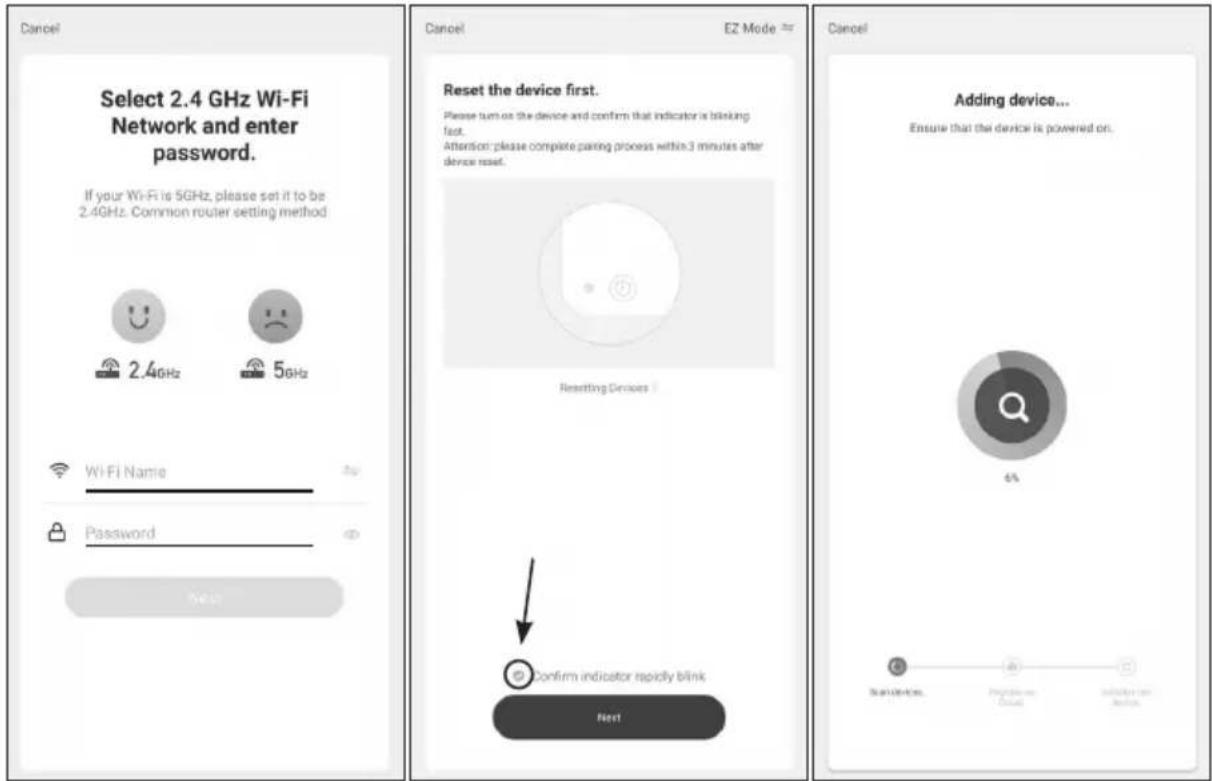

4.5.6.

1. Assicurarsi che lo smartphone sia connesso alla WLAN e quindi inserire la passphrase o la password del router WIFI.

2. Controllare nuovamente che il simbolo WIFI sul display a parete a infrarossi lampeggi velocemente e spuntare la casella prima di pre- mere nuovamente.

3. Attendere che lo stato di connessione mostri il 100%. Dare un nome al dispositivo in modo che possa essere assegnato in seguito.

Risoluzione dei problemi

Se non è stato possibile stabilire un collegamento dopo il tempo trascorso, spegnere l'alimentazione, riaccenderla dopo un certo periodo di tempo, controllare i punti sottostanti e riprovare.

• Il vostro dispositivo e il vostro smartphone sono vicini al router?
• Il vostro segnale WLAN ha la necessaria frequenza di 2,4 GHz?
• Il vostro router è già sovraccaricato da altri dispositivi WLAN?

Reimpostazione delle impostazioni WIFI

Per ripristinare le impostazioni WIFI dell'apparecchio, tenere premuto il tasto WIFI finché il simbolo WIFI non lampeggia lentamente. Premere nuovamente il tasto finché il simbolo non lampeggia di nuovo velocemente. Il modulo WIFI è ora tornato alle impostazioni di fabbrica.

6 Dati tecnici

Modella Potenza Dimensioni [mm] Classe di
protezione IP

ECO 200 200 W 300 x 600 x 70 IP44
ECO 500 500 W 600 x 800 x 70		IP44
ECO 700 700 W 600 x 1150 x 70		IP44
ECO 1000	1000 W	850 x 1200 x 70	IP44
ELEGANCE 500	500 W 600 x 850 x 70 IP44
ELEGANCE 700	700 W	600 x 1200 x 70	IP44
ELEGANCE SCHIEFER	600 W 550 x 1100 x 70	IP44

7 Garanzia / Smaltimento / Modifiche tecnche

Garanzia

I prodotti vengono controllati attentamente prima della spedizione. Se dovesse comunque presentarsi un vizio sul vostro apparecchio, vi invitiamo a rivolgervi in tutta tranquillità al vostro rivenditore. Vi rammentiamo di portare appresso la ricevuta d'acquisto, che deve essere presentata per ogni prestazione in garanzia. Il periodo di garanzia è di 24 mesi dalla data di acquisto.

Smaltimento

Provvedere ad un corretto smaltimento del prodotto. L'apparecchio può essere consegnato gratuitamente per il relativo smaltimento a qualsiasi rivenditore specializzato.

Modifiche tecniche

Con riserva di eventuali modifiche tecniche e di progettazione.

Attenzione, Alcuni elementi dell'apparecchio possono surriscaldarsi e causare ustioni! Particolare prudenza è richiesta in presenza di bambini e persone bisognose di protezione.

CE-Dichiarazione di Conformità

Il dispositivo è conforme alle seguenti norme

EMC EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN 61000-3-2:2019/A2:2024

EN 61000-3-3:2013/A2:2021 | EN 301 489-17 V3.3.1:2024

EN 62311:2008 | EN 50665:2017 | EN 300 328 V2.2.2:2019

LVD EN 60335-1:2012/A16:2023

EN 60335-2-30:2009/A13:2022

EN 62233:2008 | AfPS GS 2019:01 PAK | EK1 527-12 Rev. 2

EMC 2014/30/EU

LVD 2014/35/EU

RoHS 2015/863/EU

RED 2014/53/EU

ECHA 1907/2006

INFORMATIVA SMALTIMENTO RELATIVA ALLA PARTE ELETTRICA DEL PRODOTTO Ai sensi del D.L. 14 marzo 2014 art. 26, di attuazione della direttiva 2012/19/EU e del D.L. 27 del 4 marzo 2014, di attuazione della direttiva 2011/65/EU relativa alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti.

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separata-mente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno ad uno. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile, contribuisce ad evita-re possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente. Eventuali pile o batterie ricaricabili contenute nel dispositivo devono essere smaltite separatamente negli appositi raccoglitori prepos- ti alla raccolta delle pile esauste.

SMALTIMENTO PILE E ACCUMULATORI

Ai sensi del D. Lgs. 20 novembre 2008 n. 188, di attuazione della Direttiva 2006/66/CE concernente pile, accumulatori e relativi rifiuti, il simbolo del bidone barrato posto sulla batteria indica che è fatto divieto di smaltire batterie esauste nei rifiuti domestici.

Pile e batterie contengono sostanze altamente inquinanti per l'ambiente. E' fatto obbligo all'utilizzatore di smaltire le batterie esauste nei centri di raccolta siti nel comune di appartenenza o negli appositi contenitori. Il servizio è gratuito. In tal modo verranno rispettate le norme di legge contribuendo alla salvaguardia dell'ambiente. I simboli identificativi di sostanze pericolose eventualmente presenti in pile e batterie sono i seguenti: Hg= Mercurio, Cd= Cadmio, Pb= Piombo.

Ditta

Armin Schmid

Olensbachstrasse 9-15

CH-9631 Ulisbach

Tel. Int. [phone]

Tel. Nat. 0848870850

www.sonnenkoenig.ch
