MANUALE UTENTE LI8 S2E S AQUA INDESIT

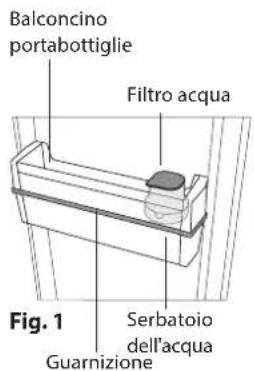

Il filtro acqua utilizza una cartuccia a carboni attivi che riduce la quantità di cloro, sedimenti, sporco, ruggine e torbidità nell'acqua potabile.

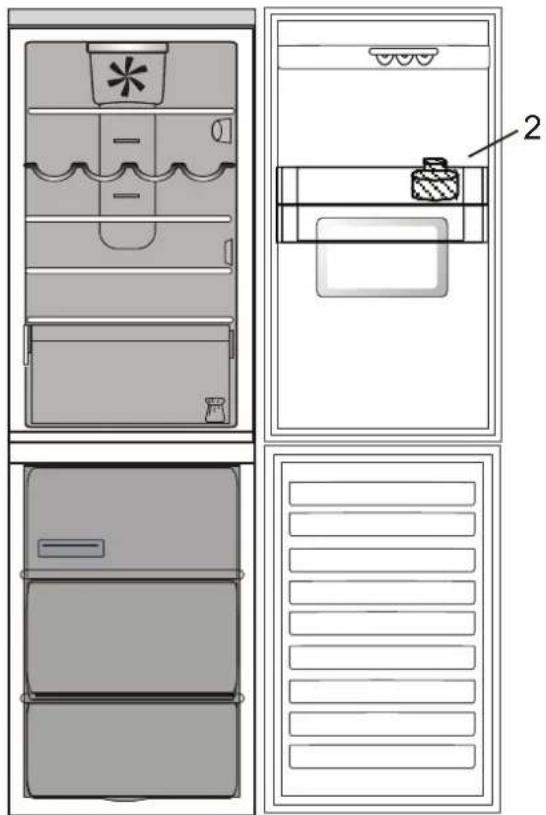

Il fatto deve essere installato nel balconcino portabottiglie. É amovibile.

Fig. 2

ATTIVAZIONE CARTUCCIA CARBONI ATTIVI Prima di usare il filtr, è necessario attivare e installare la CARTUCCIA A CARBONI ATTIVI. Rimuovere il filtr o carboni attivi dall'imballo (situato nel cassetto per frutta e verdura) e attivarlo come segue

1.immergerlo in acqua per 10 minuti;
2. rimuoverlo dall'acqua e scuoterlo vigorosamente per 10 secondi per attivarlo.

INSTALLAZIONE DEL FILTRO Rimuovere il filtrolo dal balconcino e aprirlo per insere la cartuccia a carboni attivi:

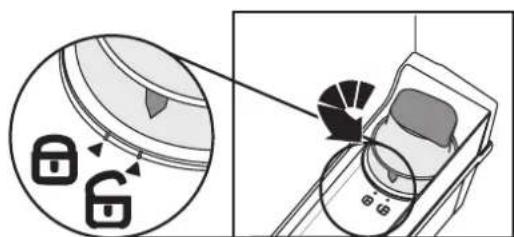

• Sbloccare l'intero filtro ruotandolo in senso antiorario (Fig 3);

Fig. 3

• Rimuovere il filtro dal balconcino (Fig. 4);
  Rimuovere l'imbuto alla scatola del filtrro ruotandolo in senso antiorario (Fig 5. a-b).

Fig. 4

Fig. 5

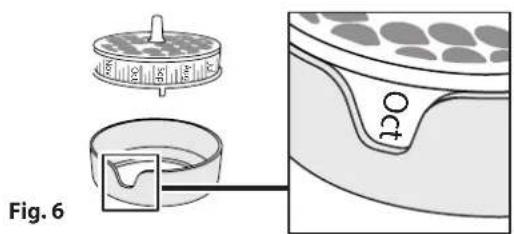

Dopo l'attivazione, insere la cartuccia di carbone nell'alloggiamento del filtro con il mese corrente rivolto verso la finestra (ad es. se si è in ottobre, nella finestra deve essere visible Ott) - Vedere Fig. 6.

Chiudere il filtrlo (Fig. 7):

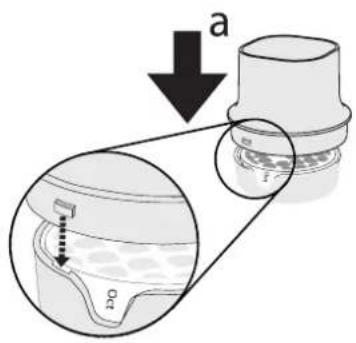

a) inserire l'imbuto nella scatola del filtro (con il filtro a carboni attivi all'interno), come migliorato nella Fig. 7a;

b) ruotare l'imbuto in senso orario per fissarlo, come migliorato nella Fig. 7b.

b
Fig. 7

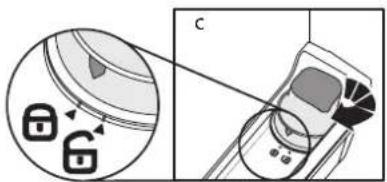

Collocare poi l'intero filtrne nel balconcino portabottiglie e bloccarlo seguendo la successione alla strata nella Figura 8.

Fig. 8

RIEMPIMENTO E FILTRAGGIO DELL'ACQUA

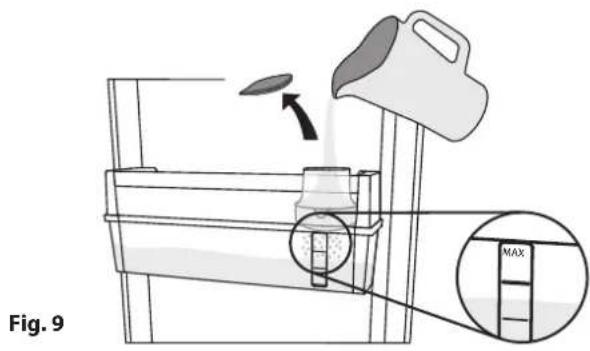

Rimuovere il tappo e versare acqua nell'imbuto (Fig. 9): l'acqua versata verrà filtrata e riempirà il relativo serbatoio.

Si possono versare fino a 3 litri. Non versare acqua inccesso (il livello massimo è indicato sul serbatoio).

Nota: versare solo acqua nel serbatoio. Non immettere succhi di frutta, coca cola o altra bibita, perché possono danneggiare il filtrò e la funzionalità del dispenser.

COME PRELEVARE L'ACQUA

Per prelevare acqua, premere la linguetta con un bicchiere (Fig. 10) e rilasciarla per arrestare l'erogazione.

Fig. 10

Fig. 11

Nota: eventuali punti neri nell'acqua filtrata o nell'area del filtrto sono normali e non sono pericolosi, sono dovuti alla normale funzionalità del filtrato a carboni attivi.

SICUREZZA BAMBINI DISPENSER: É possible bloccare la linguetta del dispenser per evitare che i bambini prelevino l'acqua (premere la levetta dietro la linguetta come migliorato nella Fig. 11).

SOSTITUZIONE DELLA CARTUCCIA A CARBONI ATTIVI

Il filtr o a carboni attivi ha una durata di max. 2 per uso continuo (fino a 225 l).

Per sostituire la cartuccia a carboni attivi:

-sbloccare il filtrore rimuoverlo dal balconcino;

• rimuovere l'imbuto alla scatola del filtrro ruotandolo in senso antiorario;

• rimuovere la vecchia cartuccia a carboni attivi e insere quella nuovaohafteraattivata,inmode che il mese corrente sa visibileattraverso la finestra.

(Seguire la procedura descritta per l'attivazione del filtro a carboni attivi e l'installazione del filtro - Fig. 3, 4, 5, 6, 7, 8).

PULIZIA DEL SERBATOIO

Si raccomanda di rimuovere periodicamente il serbatoio per pulirlo (vedere la Fig. 12 e la descrizione sottostante): sbloccare il filtrro (a) e rimuoverlo (b);

rimuovere il balconcino portabottiglie (c), quindi rimuovere il serbatoio (d) e la guarnizione.

Fig. 12

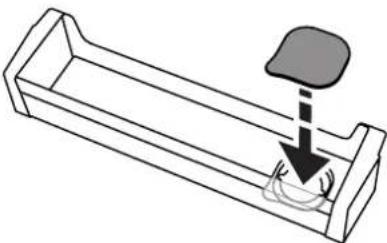

Nel caso in cui si decide di rimuovere interamente il filtro dell'acqua e il serbatoio dal frigorifero, rimuovere l'intero filtro e il serbatoio utilizzato il balconcino per l'ordinaria conservazione delle bottiglie d'acqua. In quello caso utilizzato il cappuccio del filtro per copririe il foro sul balconcino (vedere la Fig. 13).

Fig. 13

Lavare il serbatoio e la guarnizione esclusivamente con acqua. Al termine, applicare la guarnizione sul serbatoio dell'acqua. Accertarsi di assemblare correttamente la guarnizione sul serbatoio (vedere la Fig. 14).

Fig. 14

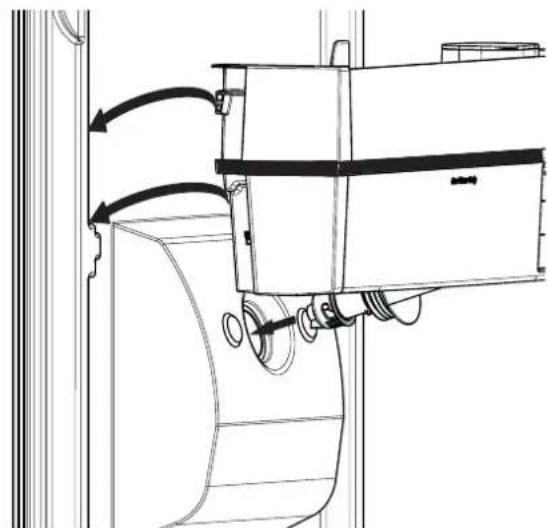

Installare quindi il balconcino portabottiglie sul serbatoio dell'acqua e assemblarli sulla porta come indicato nella Fig. 15. Montare quindi il filtro con la cartuccia a carboni attivi (come illustrato nelle Fig 5, 6, 7, 8).

Fig. 15
