MANUALE UTENTE 1650 PeakTech

1. Istruzioni per la sicurezza sul funzionamento dell'apparecchio

L'apparecchio soddisfa le disposizioni UE 2014/30/CE (compatibilità elettromagnetica) ed 2014/35/CE (bassa tensione) in base alla definizione riportata nell'addenda 2014/35/CE (marchio CE). Categoria sovratensione III 600 V; livello di inquinamento 2.

CAT I: livello segnali, telecomunicazione, apparecchiature elettroniche con sovratensioni transitorie ridotte

CAT II: per elettrodomestici, prese elettriche, strumenti portatili ecc.

CAT III: alimentazione con cavo sotterraneo; interruttori ad installazione fissa, interruttori automatici di sicurezza, prese elettriche o fusibili

CAT IV: apparecchi e dispositivi che sono sottoposti ad alimentazione ad esempio con linee aeree e, di conseguenza, sono esposti a maggiori effetti dei fulmini. In questo caso sono compresi, ad esempio, gli interruttore di alimentazione all'ingresso di corrente, gli scaricatori di sovratensioni, i contatori del consumo elettrico e i ricevitori di controllo circolari.

Per garantire la sicurezza d'esercizio dell'apparecchio e per evitare gravi lesioni provocate da carichi eccessivi di corrente o tensione o cortocircuiti, è tassativamente necessario rispettare le indicazioni di sicurezza riportate di seguito per il funzionamento dell'apparecchio.

I danni che risultano dal mancato rispetto di queste indicazioni sono escluse da eventuali rivendicazioni di qualsiasi natura.

* Non è consentito utilizzare l'apparecchio in prossimità di circuiti ad alto livello energetico.

* Non superare la tensione in ingresso massima consentita di 600 V AC/DC.

* Non superare in nessun caso i valori d'ingresso massimi consentiti perché è presente il pericolo di gravi lesioni e/o guasti dell'apparecchio.
* Non è consentito superare le tensioni d'ingresso massime specificate. Se non è possibile escludere senza eventuali dubbi che si superino questi picchi di tensione a causa dell'effetto delle correnti transitorie o per altri motivi, è necessario smorzare preventivamente la tensione della misurazione in modo adeguato (10:1).
* Non azionare in nessun caso l'apparecchio se non è completamente chiuso.
* Non applicare tensioni per le misurazioni della resistenza.
* Prima della selezione di un'altra funzione di misurazione, scollegare i cavetti di prova o la sonda dal circuito di misurazione.
* Verificare la presenza di eventuali danni, vuoti o cavi e fili piegati nell'apparecchio, nei cavetti di prova e negli altri accessori prima dell'attivazione. In caso di dubbio non effettuare misurazioni.
* Eseguire le operazioni di misurazione solo con indumenti asciutti e preferibilmente con calzature di gomma o su un tappetino isolante.
* Non toccare le punte di misurazione dei cavetti per collegamento di prova.
* Rispettare tassativamente le indicazioni di pericolo presenti sull'apparecchio.
* In presenza di grandezze di misurazione, selezionare l'intervallo di misurazione più alto prima della misurazione.
* Non esporre l'apparecchio a temperature estreme, alla luce diretta del sole, forte umidità o condizioni di bagnato.
* Escludere forti sollecitazioni.
* Non azionare l'apparecchio in prossimità di forti campi magnetici (motori, trasformatori, ecc.).
* Non tenere i saldatori a pistola ad alte temperature nelle immediate vicinanze dell'apparecchio.

* Prima dell'attivazione della modalità di misurazione, si consiglia di stabilizzare l'apparecchio portandolo alla temperatura dell'ambiente circostante (un aspetto importante per il passaggio da ambienti caldi a freddi e viceversa).
* Non superare l'intervallo di misurazione impostato per nessun rilevamento. In questo è possibile evitare eventuali danni all'apparecchio.
* Durante le misurazioni, non ruotare mai il selettore dell'intervallo di misurazione perché con questa operazione si provocano danni all'apparecchio.
* Eseguire le misurazioni della tensione oltre i 35V DC o i 25V AC solo in conformità con le disposizioni di sicurezza specifiche. In presenza di tensioni elevate si possono verificare scariche di corrente particolarmente pericolose.
* Sostituire la batteria non appena si attiva l'icona della batteria. Una scarsa potenza delle batterie può provocare risultati di misurazione imprecisi. Di conseguenza di possono verificare scariche elettriche e danni fisici.
* Se non si utilizza l'apparecchio per un periodo prolungato di tempo, rimuovere le batterie dall'apposito vano.
* Pulire l'apparecchio periodicamente con un panno di stoffa umido ed un detergente delicato. Non utilizzare prodotti abrasivi aggressivi.
* L'apparecchio è esclusivamente idoneo per applicazioni interne.
* Non apportare modifiche tecniche all'apparecchio.
* Evitare qualsiasi accostamento a materiali esplosivi ed infiammabili.
* Soltanto agli esperti qualificati del servizio di assistenza tecnica è consentito eseguire le operazioni di apertura dell'apparecchio e gli interventi di manutenzione e riparazione.
* Non disporre l'apparecchio con il lato anteriore sul banco da lavoro o sulle superfici di lavoro per evitare eventuali danni ai comandi.
* - Tenere gli apparecchi di misurazione fuori dalla portata dei bambini –

Pulizia dell'apparecchio

Pulire l'apparecchio solo con un panno umido e antipilling. Utilizzare solo i comuni detersivi disponibili in commercio.

Durante le operazioni di pulizia, evitare con la massima attenzione che eventuali liquidi finiscano all'interno dell'apparecchio. Questa situazione provoca un cortocircuito e il guasto dell'apparecchio.

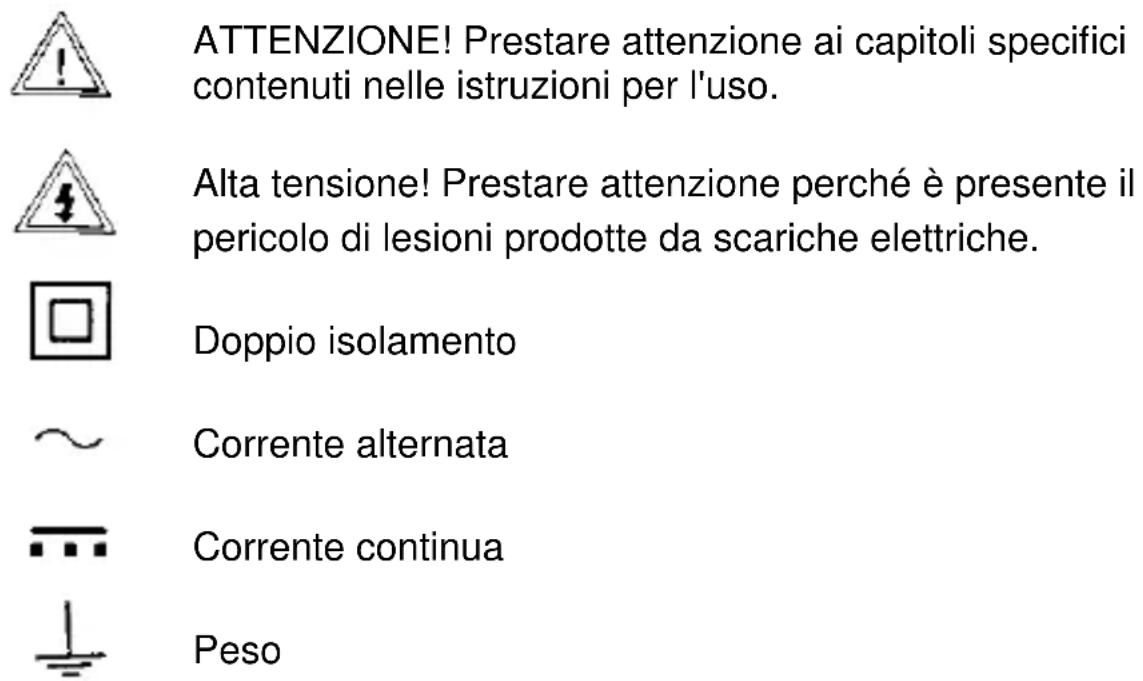

1.1. Indicazioni e simboli presenti sull'apparecchio

ATTENZIONE! Prestare attenzione ai capitoli specifici contenuti nelle istruzioni per l'uso. Alta tensione! Prestare attenzione perché è presente il pericolo di lesioni prodotte da scariche elettriche. Doppio isolamento Corrente alternata Corrente continua Peso

Le misurazioni nei pressi dei campi magnetici forti o campi elettrici d'interferenza possono influenzare in modo negativo sul risultato della misurazione. Inoltre le apparecchiature della misurazione reagiscono in modo sensibile ai segnali elettrici di disturbo di qualsiasi natura. Questa situazione dovrebbe essere presa in considerazione nella modalità di misurazione da misure cautelative adeguate.

2. Introduzione

2.1. Disimballaggio dell'apparecchio ed ispezione della fornitura

Estrarre l'apparecchio con attenzione dall'imballaggio e verificare la completezza della fornitura. Nella fornitura sono compresi i seguenti componenti:

apparecchio di misurazione a pinza, cavetti per collegamento di prova, batteria da 9 V, borsa portaoggetti, istruzioni per l'uso, sensore termico.

Presentare immediatamente reclamo per eventuali danni o componenti mancanti presso il rivenditore competente.

3. Specifiche tecniche

Display Display LCD di 12 mm da 3 cifre e 34 che consente la visualizzazione massima di 3999 e visualizzazione delle icone delle funzioni; grafica a barre analogica a 41 segmenti.

Polarità Selezione automatica (in presenza di valori di misurazione negativi, l'icona meno (-) precede l'indicazione del valore della misurazione)

Indicazione del sovraccarico "OL" nel campo di visualizzazione

Stato batterie: l'icona batteria lampeggia in presenza di una tensione della batteria insufficiente

Sequenza di misurazione 2 volte al secondo, 20 volte al secondo, grafica analogica a barre

Modalità automatica di disattivazione 30 minuti

Alimentazione di tensione batteria a blocco da 9 V

Diametro del

conduttore max. 30 mm

Intervallo della

temperatura

d'esercizio da -5 °C a +40 °C all'80% max. R.H.

Intervallo della

temperatura

d'esercizio da -20 °C a +60 °C all'80% max. R.H.

Altitudine

d'esercizio max. 2.000 m SLM

Dimensioni

3.1. Valori d'ingresso massimi consentiti

Funzione	Ingresso max.
A AC, D CA	400 A
V DC, V AC	600 V DC/AC
Resistenza, diodo, prova di continuità, frequenza, ciclo operativo, capacità	250 V DC/AC
Temperatura (°C/°F)	250 V DC/AC

4. Specifiche

4.1. Corrente continua

Intervallo	Risoluzione	Precisione
400 mV	100 μV	± 0,8% + 2 cifra
4 V	1 mV	± 1,5% + 2 cifra
40 V	10 mV
400 V	100 mV
600 V	1 V	± 2,0% + 2 cifra

Protezione contro sovraccarichi: 600 V AC/DC

Resistenza in ingresso: 10 MΩ

4.2. Tensione alternata

Intervallo	Risoluzione	Precisione
400 mV	100 μV	± 1,0% + 10 cifra
4 V	1 mV	± 1,5% + 5 cifra
40 V	10 mV
400 V	100 mV
600 V	1 V	± 2,0% + 5 cifra

Protezione contro sovraccarichi: 600 V AC/DC

Intervallo di frequenza: 50/60 Hz

Resistenza in ingresso: 10 MΩ

4.3. Corrente continua

Intervallo	Risoluzione	Precisione
40 A	10 mA	± 2,5% + 5 cifra
400 A	100 mA	± 2,8% + 5 cifra

Protezione contro sovraccarichi: 400 A

4.4. Corrente alternata

Intervallo	Risoluzione	Precisione
40 A	10 mA	± 2,5% + 8 cifra
400 A	100 mA	± 2,8% + 5 cifra

Protezione contro sovraccarichi: 400 A

Intervallo di frequenza: 50/60 Hz

4.5. Misurazioni della resistenza

Intervallo	Risoluzione	Precisione
400 Ω	100 mΩ	± 1,0% + 4 cifra
4 kΩ	1 Ω	± 1,5% + 2 cifra
40 kΩ	10 Ω
400 kΩ	100 Ω
4 MΩ	1 kΩ	± 2,5% + 3 cifra
40 MΩ	10 kΩ	± 3,5% + 5 cifra

Protezione contro sovraccarichi: 250 V AC/DC

4.6. Misurazioni della capacità

Intervallo	Risoluzione	Precisione
40 nF	10 pF	± 5,0% + 20 cifra
400 nF	100 pF	± 3,0% + 5 cifra
4 μF	1 nF
40 μF	10 nF
400 μF	100 nF	± 4,0% + 10 cifra
4 mF	1 μF	± 5,0% + 10 cifra

Protezione contro sovraccarichi: 250 V AC/DC

4.7. Misurazioni della frequenza

Intervallo	Risoluzione	Precisione	Sensibilità
4 kHz	1 Hz	± 1,5% + 2 dgt.	>0,3 Vss
40 kHz	10 Hz
400 kHz	100 Hz
4 MHz	1 kHz		>1 Vss
40 MHz	10 kHz		>3 Vss

Protezione contro sovraccarichi: 250 V AC/DC

4.8. Misurazioni della temperatura

Intervallo	Risoluzione	Precisione
Da -20 a + 760 °C	1 °C	± 3,0% + 5 °C
Da - 4 a + 1400 °F	1 °F	± 3,0% + 9 °F

Protezione contro sovraccarichi: 250 V DC/ AC

4.9. Prova di continuità

Segnale acustico limite	Corrente test
< 50 Ω	< 0,5 mA

Protezione contro sovraccarichi: 250 V AC/DC

4.10. Test diodi

Corrente test	Tensione a carico aperto
0,3 mA	3,0 V

Protezione contro sovraccarichi: 250 V AC/DC

Nota:

Le precisioni elencate sono valide solo dal 10% fino al 100% del campo di misura.

5. Comandi e collegamenti presenti sull'apparecchio

1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 16.50 400A 40A TEMP CAP Hz V= OFF AC/DC TEM/CLAMM METRES MAX PEAK REL Peak Ratio HSSO COM V/S Hz Temp CAT in 500V T

1. Pinza
2. Apripinze
3. Selettore funzione
4. Pulsante DATA Hold
5. Pulsante retroilluminazione
6. Display LCD
7. Pulsante MODE
8. Pulsante PEAK
9. Pulsante REL-/DCA-Zero
10. Porta d'ingresso COM
11. Porta d'ingresso V/Ω/Hz/Temp

Questo componente è necessario per stabilire l'allacciamento del cavetto per collegamento di prova nero per tutte le funzioni di misurazione, ad eccezione delle misurazioni della corrente.

Porta d'ingresso V/Hz/Ω

Questo componente è necessario per stabilire l'allacciamento del cavetto per collegamento di prova per le misurazioni di tensione, frequenza, capacità e resistenza, ma anche per le funzioni di prova della continuità e di controllo dei diodi dell'apparecchio.

Display LCD

L'indicazione del valore è dotata di un'indicazione automatica delle icone delle funzioni e della grafica a barre.

Selettore intervallo / funzione

Questo componente è necessario per selezionare la funzione di misurazione e dell'intervallo desiderato (misurazione della corrente).

Pulsante HOLD

Questo componente è necessario per l'attivazione e l'annullamento della funzione di conservazione del valore.

Premendo il pulsante HOLD il valore viene bloccato sul display LCD e l'icona della funzione HOLD si illumina. Per uscire dalla funzione HOLD, premere nuovamente il pulsante HOLD.

Pulsante REL

Questo componente è necessario per le misurazioni del valore relativo e per consentire la memorizzazione del valore della misurazione come valore di riferimento. Per le misurazioni del valore relativo, il valore della misurazione visualizzato corrisponde sempre al valore della differenza tra il segnale memorizzato e quello rilevato. In presenza di un valore di riferimento memorizzato di 24 V ad esempio ed un valore della misurazione corrente di 12,5 V, verrebbe visualizzato un valore di -11,50 V sul display LCD. Se il valore misurato è identico al valore di riferimento memorizzato, viene mostrato il valore 0 sul display

LCD. Questo pulsante è utile allo stesso tempo all'impostazione dello zero per le misurazioni DCA.

Pinza del trasformatore

Questo componente è necessario per la misurazione delle correnti continue e quelle alternate.

Pulsante PEAK

Per effettuare la misurazione dei valori di picco e per consentire l'attivazione della funzione di conservazione del valore di picco, selezionare ad esempio la funzione di misurazione ed intervallo corrente alternata con il selettore funzione / intervallo, quindi premere il pulsante PEAK. L'icona della funzione "P" viene visualizzata sul display. Il valore di picco del segnale presente viene salvato nella memoria digitale dell'apparecchio. Per tornare alla normale modalità di misurazione, premere nuovamente il pulsante PEAK.

Apripinze

Questo strumento è necessario per aprire la pinza. Rilasciando l'apripinze, la pinzasi richiude in modo automatico.

6. Modalità di misurazione

ATTENZIONE! Prima dell'avvio della modalità di misurazione, controllare la presenza di eventuali danni nell'apparecchio e negli accessori. Verificare la presenza di pieghe e/o fili scoperti nei cavetti per collegamento di prova. Per l'allacciamento all'apparecchio di misurazione a pinza, controllare la stabilità della sede nelle prese di connessione dei cavetti di prova. In caso di eventuali dubbi in merito alle perfette condizioni dell'apparecchio o degli accessori, non effettuare nessuna misurazione e far ispezionare l'apparecchio da personale specializzato.

6.1. Misurazioni della tensione

1. Escludere la tensione dal circuito di misurazione e eliminare le cariche dai condensatori.

2. Selezionare la funzione di misurazione desiderata (AC/DC) con il selettore funzione.

3. Con il pulsante MODE selezionare AC o DC.

4. Allacciare il cavetto per collegamento di prova nero all'ingresso COM dell'apparecchio.
5. Allacciare il cavetto per collegamento di prova rosso all'ingresso V/Ω ed applicare entrambi i cavetti di prova al generatore di tensione da misurare. Applicare nuovamente la tensione d'esercizio al circuito di misurazione e leggere il valore sul display LCD.

ATTENZIONE! Non superare la tensione in ingresso massima consentita di 600 V AC/DC. Superando questo valore, è presente il pericolo di gravi lesioni prodotte dalle scariche elettriche e/o il pericolo di danni all'apparecchio. Non è consentito superare la differenza di potenziale massima di 600 V tra l'ingresso COM e la terra.

6.2. Misurazioni della corrente

ATTENZIONE! La pinza del trasformatore è progettata per misurazioni della corrente una differenza di potenziale massima di 600 V tra il conduttore da misurare e il potenziale della massa. Le misurazioni della corrente dei conduttori con una differenza di potenziale elevata rispetto alla massa possono provocare danni all'apparecchio di misurazione a pinza, al circuito di misurazione e/o lesioni all'utente. Prima di aprire la pinza destinata ad accogliere il conduttore di corrente da misurare, rimuovere tutti i cavetti per collegamento di prova dagli ingressi dell'apparecchio di misurazione a pinza.

La pinza del trasformatore è dotata di una protezione da sovraccarichi fino ad un massimo di 600 V (al massimo per 1 minuto). Non misurare grandezze della corrente sconosciute. Non superare in nessun caso la corrente massima consentita per la misurazione.

1. A seconda della funzione di misurazione desiderata, impostare il selettore funzione / intervallo sulla posizione 40 A e 400 A AC o 40A e 400A DC.

2. Con il pulsante MODE selezionare AC o DC. Per la misurazione della corrente continua (DCA) premere il pulsante REL per impostare il display su 00.00.

3. Aprire la pinza con l'apripinze ed applicare la pinza al conduttore da misurare. Chiudere la pinza rilasciando l'apripinze. Prestare attenzione al fatto che la pinza si chiuda completamente.
4. Leggere il valore sul display LCD dell'apparecchio di misurazione a pinza. Per ottenere risultati precisi si consiglia di prestare attenzione al fatto che il conduttore si trovi al centro della pinza e risulti selezionato l'intervallo di misurazione adeguato.
5. Dopo aver completato la misurazione, aprire la pinza e scollegarla dal conduttore.

6.3. Misurazioni della resistenza

ATTENZIONE!

Le misurazioni della resistenza o le prove di continuità sui componenti o i circuiti sotto tensione possono provocare danni all'apparecchio di misurazione a pinza, al componente o al circuito e/o lesioni all'utente.

Effettuare le misurazioni della resistenza solo sui circuiti o sui moduli privi di tensione. Il circuito reattivo dell'apparecchio risulta isolato con una protezione contro sovraccarichi elettronica. Per questo motivo è improbabile che l'apparecchio riporti eventuali danni, ma non si tratta di un'eventualità da escludere completamente. Questo principio è valido anche per il pericolo di una scarica elettrica in caso di impiego improprio dell'apparecchio.

Per effettuare la misurazione, procedere come descritto di seguito.

1. Escludere la tensione dalla resistenza o dal circuito da sottoporre a misurazione ed eliminare le eventuali cariche dai condensatori presenti nel circuito.

ATTENZIONE! Le misurazioni della resistenza dei componenti sotto tensione possono danneggiare l'apparecchio se si supera la protezione contro sovraccarichi massima di 250 V AC/DC.

1. Allacciare il cavetto per collegamento di prova nero all'ingresso COM e il cavetto di prova rosso all'ingresso V/Ω.
2. Impostare il selettore funzioni facendolo ruotare sulla posizione "Ω".
3. Applicare i cavetti per collegamento di prova alla resistenza da misurare (accertarsi prima che la resistenza sia stata esclusa).
4. Leggere il valore della resistenza sul display LCD. In presenza di resistenze aperte, sul display LCD viene visualizzata l'icona di sovraccarico OL.
5. Al termine della misurazione, scollegare i cavetti per collegamento di prova dal circuito di misurazione e dagli ingressi dell'apparecchio di misurazione a pinza.

Nota

La resistenza specifica dei cavetti di prova può influenzare negativamente la precisione dei rilevamenti in caso di misurazioni di resistenze ridotte. La resistenza specifica dei consueti cavetti per collegamento di prova è compresa tra 0,1 e 0,2 Ω.

Per definire in modo corretto la resistenza specifica, allacciare i cavetti per collegamento di prova ai connettori d'ingresso dell'apparecchio di misurazione a pinza e cortocircuitare i cavetti di prova. Il valore della misurazione visualizzato corrisponde alla resistenza specifica dei cavetti per collegamento di prova ed è necessario sottrarlo al risultato della misurazione.

6.4. Funzione prova della continuità

ATTENZIONE! Effettuare le misurazioni solo su circuiti o componenti privi di tensione (vedere anche le misurazioni della resistenza).

Per effettuare la misurazione della conduttività dei componenti, procedere come descritto di seguito.

1. Impostare il selettore funzioni facendolo ruotare sulla posizione Ω/▶.)). Allacciare il cavetto per collegamento di prova nero all'ingresso COM e il cavetto di prova rosso all'ingresso V/Ω.
2. Con il pulsante MODE selezionare )).
3. Applicare i cavetti per collegamento di prova sul componente da misurare (accertarsi prima che la tensione sia stata esclusa dal componente).
4. In presenza di resistenze inferiori a 50 Ω (componente) viene emesso un bip.
5. Al termine della misurazione, scollegare i cavetti per collegamento di prova dal componente e dagli ingressi dell'apparecchio di misurazione a pinza.

6.5. Test diodi

ATTENZIONE! Effettuare le misurazioni solo su circuiti o componenti privi di tensione (vedere anche le misurazioni della resistenza).

Per effettuare la misurazione, procedere come descritto di seguito.

1. Impostare il selettore funzioni facendolo ruotare sulla posizione Ω/—298 0)).
2. Con il pulsante MODE selezionare .
3. Allacciare il cavetto per collegamento di prova nero all'ingresso COM e il cavetto di prova rosso all'ingresso V/Ω.

4. Applicare il cavetto per collegamento di prova rosso al lato anodo e il cavetto di prova nero al lato catodo del diodo.

5. Leggere il calo di tensione sul display LCD. Il calo di tensione per i diodi al silicio è normalmente pari a 0,4 V, mentre per i diodi al germano 0,4 V. In presenza di cavetti per collegamento di prova polarizzati in modo errato, viene visualizzato "OL" sul display LCD.

6. Al termine della misurazione, scollegare i cavetti per collegamento di prova dal componente e dagli ingressi dell'apparecchio di misurazione a pinza.

6.6. Misurazioni della capacità

ATTENZIONE! I condensatori sono in grado di conservare tensioni molto elevate. Per questo motivo è tassativamente necessario eliminare le eventuali cariche dai condensatori prima della misurazione. Per questa operazione applicare una resistenza di 100 kΩ ai connettori del condensatore. È tassativamente necessario evitare il contatto con fili scoperti perché è presente il pericolo di lesioni provocate da scariche elettriche. Il tentativo di effettuare la misurazione di condensatori sotto tensione, può provocare danni all'apparecchio di misurazione a pinza.

Effettuare la misurazione della capacità come descritto di seguito.

1. Escludere la tensione dal circuito di misurazione e eliminare le cariche da tutti i condensatori.
2. Impostare il selettore funzioni sull'intervallo di capacità (CAP).
3. Allacciare il cavetto per collegamento di prova nero all'ingresso COM e il cavetto di prova rosso all'ingresso V/Ω. Nel caso di condensatori polarizzati, prestare la massima attenzione alla polarità. Applicare il cavetto per collegamento di prova rosso al contatto positivo (+) e il cavetto di prova nero al contatto negativo (-) del condensatore.
4. Per ottenere risultati precisi prima di effettuare le misurazioni, eseguire la taratura a zero premendo il pulsante REL.
5. Leggere il valore della capacità sul display LCD.

Nota

I condensatori sottoposti a tensione residua e i condensatori con una scarsa resistenza di isolamento possono influenzare negativamente il risultato delle misurazioni.

1. Al termine della misurazione, scollegare i cavetti per collegamento di prova dal condensatore e dagli ingressi dell'apparecchio di misurazione.

6.7. Misurazioni della frequenza

Per effettuare la misurazione, procedere come descritto di seguito.

1. Impostare il selettore funzioni facendolo ruotare sulla posizione "Hz".
2. Allacciare il cavetto per collegamento di prova nero all'ingresso COM e il cavetto di prova rosso all'ingresso V/Ω/Hz.
3. Allacciare le punte di misurazione dei cavetti per collegamento di prova utilizzando il componente adeguato o il circuito adeguato.
4. Leggere la frequenza sul display LCD dell'apparecchio di misurazione a pinza.
5. Al termine della misurazione, scollegare i cavetti per collegamento di prova dal circuito di misurazione e dagli ingressi dell'apparecchio di misurazione.

6.8. Misurazioni della temperatura

Per effettuare la misurazione delle temperature, procedere come descritto di seguito.

1. Impostare il selettore funzioni facendolo ruotare sulla posizione °C/°F. Inserire l'adattatore della sonda di misurazione dell'accoppiamento termico nella presa V/Ω (+) e nella presa COM (-) rispettando le indicazioni delle polarità.

2. Collegare la sonda di misurazione dell'accoppiamento termico modello K all'adattatore.

3. Selezionare °C o °F con il pulsante MODE.
4. Misurare la temperatura dell'oggetto desiderato con la sonda e leggere il valore della temperatura sul display LCD.

7. Sostituzione della batteria

Se l'icona della batteria si attiva, la batteria risulta esaurita e deve essere sostituita il più presto possibile. Per sostituire la batteria, procedere come descritto di seguito.

1. Disattivare l'apparecchio di misurazione a pinza e scollegare tutti i cavetti per collegamento di prova dagli ingressi dell'apparecchio del circuito di misurazione.
2. Svitare la vite nel coperchio del vano batterie con un cacciavite e rimuovere il coperchio.
3. Estrarre la batteria dal vano e sostituirla con una nuova batteria a blocco da 9 V (NEDA 1604 o equivalente).
4. Applicare nuovamente il coperchio del vano batterie e fissarlo con la vite.

ATTENZIONE! Procedere al corretto smaltimento della batteria usata. Le batterie usate rappresentano rifiuti speciali e devono essere gettate negli appositi raccoglitori.

Non azionare in nessun caso l'apparecchio se non è completamente chiuso.

Avvertenze sulle norme di legge sulle batterie

Il volume di fornitura di molti apparecchi include anche batterie, che servono ad es. per alimentare i telecomandi. Anche all'interno degli apparecchi stessi possono essere già presenti batterie o accumulatori.

Per la commercializzazione di queste batterie o accumulatori, la legislazione sulle batterie ci impone, nella nostra veste di importatori, di richiamare l'attenzione dei nostri clienti sui seguenti punti:

Smaltire le batterie esauste a norma di legge, conferendole al punto di raccolta comunale o restituendole gratuitamente a un punto di vendita locale. La legge vieta espressamente lo smaltimento delle batterie con i rifiuti domestici. Le batterie da noi fornite possono essere restituite gratuitamente dopo l'uso al nostro indirizzo, riportato nell'ultima pagina, oppure spedite per posta con adeguata affrancatura.

Le batterie contenenti sostanze tossiche devono essere munite di apposito contrassegno, raffigurante un cassonetto barrato e il simbolo chimico (Cd, Hg o Pb) del metallo pesante determinante ai fini della classificazione come prodotto contenente sostanze tossiche:

1. "Cd" sta per Cadmio.
2. "Hg" sta per mercurio.
3. "Pb" sta per piombo.

8. Manutenzione

La rimozione della metà posteriore dell'alloggiamento e le operazioni di manutenzione e riparazione svolte sull'apparecchio devono essere effettuate solo da personale specializzato qualificato.

Per la pulizia dell'alloggiamento utilizzare solo un panno morbido ed asciutto. Non pulire mai l'alloggiamento con solventi o detergenti che contengano sostanze abrasive.

L'azienda si riserva tutti i diritti, anche quelli di traduzione, ristampa e riproduzione delle presenti istruzioni o di parti di queste ultime. Le riproduzioni di qualsiasi natura (fotocopie, microfilm o altre procedure) sono consentite solo su approvazione scritta dell'editore.

Ultimo aggiornamento di stampa. L'azienda si riserva il diritto di apportare modifiche tecniche dell'apparecchio per garantirne eventuali migliorie.

Con il presente documento l'azienda conferma che l'apparecchiatura fornita soddisfa le specifiche riportate nelle documentazioni e sono tarate di fabbrica. Si consiglia di ripetere la taratura a distanza di un anno.

© PeakTech ^® 03/2019/Sch./Ba./Pt./Ehr/JTh

4.3. Corriente continua

Rango	Resolución	Precisión
40 A	10 mA	± 2,5% + 5 dgt.
400 A	100 mA	± 2,8% + 5 dgt.
