MANUALE UTENTE Crystal FHCR 301 1TC HE FRANKE

Informazioni sulle istruzioni per l'uso 43

Utilizzo 43

Informazioni per la sicurezza 44

Corretta collocazione e installmente 44

Uso corretto 45

Manutenzione e pulizia 46

Riparazione 46

Messa fuori servizio 47

Vista d'insieme 47

FH CR 301 1TC HE 47

FH CR 302 2G HE 47

FH CR 604 4G HE 47

FH CR 755 4G TC HE 47

FH CR 905 4G TC HE 47

FH CR 1204 3G TC HE 47

Il dispositivo 48

Funzionamento 49

Accensionedebrucatori 49

Pulizia e cura 49

Raccomandazioni generali 49

Manutenzione trattamento Easy Clean 49

Pulizia del dispositivo 49

Manutenzione e riparazione 50

Smaltimento 51

Imballaggio 51

Scollegamento 51

Smaltimento 51

Servizio di assistenza 51

INTRODUZIONE

Gentile cliente,

Prima di utilizzato esono piano cottura la preghiamento di leggere attendamente le istruzioni e le raccomandazioni containute in quello manuale per l'uso. In tal modo potra utilizzato il dispositivo al meglio e garantire il perfetto funzionamento del piano cottura per gli anni a venire. Conservi queste istruzioni per l'uso per consulzioni future.

CRYSTAL è un piano cottura di nuova generation pensato per rivoluzione il modo di cucinare.

Avanzamento technologico ed estetico in grado di combinare perfettamente design e prestazioni, CRYSTAL è un oggetto elegante adatto a qualsiasi ambientazione ed è in grado di garantire una straordinaria affidabilità grazie alla qualità dei materiali utilizzati e all'attenzione per i dettagli tipica di tutti i prodotti Franke.

INFORMAZIONI SULLE ISTRUZIONI PER L'USO

Queste istruzioni per l'uso sono valide per diversi modelli del piano cottura. è quindi possibile che alcune delle caratteristiche e funzioni qui descripte non siano disponibili nel modello specifico acquistato. FRANKE si riserva il diritto di apportare modifiche al prodotto alla preavviso. Tutte le informazioni sono corrette al momento della pubblicazione.

• Leggere attendamente le istruzioni per l'uso prima di utilizzare il piano cottura.
  Conservare le istruzioni per l'uso.
  Utilizzare il piano cottura detrito in queste istruzioni per l'uso solo conformamente all'uso previsto.

Simbolo Significato

Avviso di pericolò. Avviso di pericolò di lesioni.

Azioni in sicurezza e avventenze per evitare
lesioni o danni.

Azione. Specifica un'azione che deve essere compiuta.

Risultato. Risultato di una o più azioni.

√

Presupposto che deve essere soddisfatto prima di eseguire l'azione successiva.

UTILIZZO

Il piano cottura è stato progettato esclusivamente per l'utilizzo non professionale in ambito domestico.

Il piano cottura è concepito per offrir prestazioni professionali nel contesto domestico. É un piano cottura altamente versatile che consente di scegliere confacilitye in sicurezza diversi metodi di cottura.

IMPORTANT

L'uso improprio delle griglie cui non posizionare le griglie al contrario o farle scorrere sul piano cottura.
In caso di utilizzo di piastre in ghisa, pietre allari, pentole e padelle in terracotta, usarle per non più di 20 minut e, in caso di cottura prolongata, regolare il bruciatore al minimo.
Si consiglia di non utilizzato diffusori di calore, come reti metalliche o di qualsiasi altro tipo.

Nonutilizzare due bruciatori contemporaneamente per un unico contentatore (es. pesciera).
Rovesciare liquidi sul piano cottura caldo puo causare danni al vetro.

Le istruzioni incluse nel presente manuale sono valide solo se sul dispositorio sono indicate le iniziali del paese.

Se le iniziali non sono indicate, è necessario verificare che il dispositivo sia compatible con le normative vigenti nel paese. In caso di dubbi relativi alla conformità del dispositivo, contattare il distributore locale.

INFORMAZIONI PER LA SICUREZZA

Leggere le istruzioni per l'uso prima diutilizzare il disposativo per la primaolta.

Il produttore non risponde dei danni che possono verificarsi a causa di un'installazione non corretta e di un utilizzo del disposativo non corretto, non adeguato o irragionevole.

Per garantire il funzionamento sicuro ed efficiente di quello dispositivo:

Contattare unicamente centri di assistenza autorizzati.
Non modificare le funzioni del disposativo.

! Questo appearecchio non è adatto a persona (bambini inclusi) con disponà fisiche, sensoriali o mentali limitate oswana esperenze e conoscenza a meno che non siano sorvegliate o istruite in merito all'utilizzo sicuro del dispositivo da una persona responsable per la loro sicurezza. I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

Questo dispositivo non è un giocattolo.

Tenere il dispositorio e il materiale di imballaggio lontani alla portata dei bambini.
Non lasciare bambini incustoditi nelle vicinanze del dispositivo.
Non consentire ai bambini di giocare con il dispositivo.
Non consentire ai bambini di toccare il dispositivo o i loro comandi durante o immediatamente dopo l'uso poiché il piano cottura cui raggiungere temperature molto elevate.
Non consentire ai bambini di toccare il dispositivo quando non è in uso. Mettere in sicurezza tutti i componenti che costituiscono un potenziale pericolo.

Corretta collocazione e installmente

Il dispositorio deve essere installato e collegato all'alimentazione elettrica e del gas in conformità alle istruzioni di installmente riportate. Fare effettuare i lavori necessari a un elettricista/installatore qualificato. Il dispositorio è destinato alla preparazione dei cibi in ambito domestico. Decliniamo qualsiassi responsabilità per eventuali danni

provocati da un utilizzo improprio o non corretto.

Se il dispositivo deve rimanere sempre collegato alla rete di alimentazione elettrica:

Accertarsi che il dispositivo sia installato unicamente dal servizio di assistenza, da un elettricista o da personale addestrato in possesso dell'adeguata conoscenza/istruzione.
Il piano cottura non è collegato a un dispositivo di evacuation per prodotti della combustione. Deve essere installato e collegato in conformità con le norme di installatione vigenti. è necessario prestare particolare attenzione alle disposizioni relative alla ventilazione.
Accertarsi che il dispositivo sia installato in modo tale da consentirne lo scollegamento dall'alimentazione elettrica con una distance di aperture dei contatti in grado di assicurare lo scollegamento completo nelle condizioni di sovratensione di categoria I1L.
Accertarsi che il dispositivo sia collegato a un sistema di messa a terra in conformità alle disposizioni vigenti.
Accertarsi che il disposativo sia collegato direttamente alla presa di alimentazione. - Non utilizzato adattatori, prese multiple o cavi di prolunga per collegare il disposativo.
Accertarsi che il cavo di alimentazione non sia danneggiato. Qualora fosse danneggiato, contattare il servizio di assistenza.
Accertarsi che il dispositivo non sia espostoagli agenti atmosferici (pioggia, sole).
Accertarsi che la ventilazione del dispositivo sia conforme a quanto indicate dal produttore nelle istruzioni per l'uso.
ATTENZIONE! L'uso di un dispositivo per la cottura a gas produce calore, umidità e prodotti della combustione nel locale in cui è installato.
Accertarsi che la cucina sia ben ventilata, specialmente quando il dispositorio è in uso: lasciare aperte fonti di ventilazione naturali o installare un dispositorio di ventilazione meccanico (cappa di aspirazione meccanica).
Accertarsi che il tipo di gas e il rispetto impianto di alimentazione siano compatibili con le specifiche del disposito.

• Il tipo di gas per il quale è predisporto il disposativo è specificato sulla targhetta di identificazione sul fondo del cassetto del piano cottura.

Le condizioni per la regolazione di quello dispositivo sono riportate sull'etichetta (o targhetta di identificazione).
Prestare particolare attenzione alle disposizioni pertinenti in materia di ventilazione.
L'uso di un dispositivo per la cottura a gas produce calore e umidità nel locale in cui è installato.

Pericolo di morte!

Tenere gli animali lontani dal dispositivo. I materiali di imballaggio, per es. il film plastico e il polistirolo, possono essere pericolosi per i bambini.
Tenere i materiali di imballaggio lontano alla portata dei bambini.

Uso corretto

Utilizzato il dispositivo solo per preparare e cuocere alimenti.
Se insieme al piano cottura si utilizzato altri dispositivi per la cottura, rispettore leindicazionicontainute nelle rispettive istruzioni per l'uso.
ATTENZIONE! Questo dispositivo è da utilizzato solo per cucinare. Non deve essere utilizzato per altri scopi, ad esempio il riscaldamento dell'ambiente.

Accertarsi che le zone di uscita del gas siano perfettamente pulite.
Non collocare cavi elettrici o altri elettrodomestici sulle parti calde del dispositivo.
Nonutilizzareliquidiinfiammabilinevicinanze deldispositivo.
Dopo l'uso, spegnere il piano cottura con gli apposti comandi.
Se il piano cottura è dotato di coperchio, prima di chiuderlo accertarsi che i bruciatori siano freddi.
Nonutilizzareildispositivoconun timer esterno o unsystema separato di comando a distanza.
Ilprocessodi cotturadevesere sorvegliato.

• Un processo di cottura di breve durata deve essere costamente sorvegliato.

Non tirare il dispositivo o il cavo di alimentazione per scollegare il dispositivo.

Non effettuare operazioni non appropriate o pericolose.
Nonutilizzareildispositivocomepiano disupporto.

Quando il piano cottura non è in uso chiudere il rubinetto generale di alimentazione del gas.

L'uso di un dispositivo per la cottura a gas produce calore e umidità nel locale in cui è installato.
Un uso prolongato del dispositorio cui richiedere una ventilazione supplementare, ad esempio l'apertura di una finestra, o più efficente, ad esempio augmentando il livello della ventilazione meccanica, qualora presente.

Pericolo di uszioni!

L'apparecchio diventa molto caldo durante l'uso. Si deve prestare attenzione a non toccare il piano cottura.

AVVERTIMENTO: Le parti accessibili dell'apparecchio possono raggiungere temperature molto elevate durante l'uso. Non consentire ai bambini piccoli di avvicinarsi al piano.

Non toccare le griglie poggiapentole durante l'uso.
Non collocare sui bruciatori pentole instabili o deformate perché potrebbero rovesciarsi o traboccare.

! Rischio di scossa elettrica a causa del dispositivo danneggiato!

AVVERTIMENO: Se la superficie è danneggiata:

• specnere immediatamente tutti
  i bruciatori e le eventuali piastre elettriche e scollegare il dispositivo dall'alimentazione elettrica.
• Non toccare la superficie del dispositivo.
• Nonutilizzareildispositivo.

Non accendere il disposativo se la superficie presente crepe o lo spessore del materiale è danneggiato.
Non toccare il dispositivo con parti del corpo bagnate.
Contattare il servizio di assistenza.

Rischio di incendio!

Non ripore oggetti sulle superfici di cottura.

Rischio di incendio!

La cottura con grassi o oli effettuata sul piano cottura in modo automatico o alla sorveglianza cui si èsso pericolosa e provocare incendi. L'olio caldo è altamente infiammabile.

Preparare cibi con l'impiego di molto grasso (per es. patatine fritte) solo sotto sorveglianza costante.
Non spegnere mai eventuali incendi con acqua.
In caso di incendio, specnere il disposicao e coprir la fiamma, per es. con un coperchio o una coperta antincendio.

Per evitare danni al dispositivo

In caso di guasto termico, spegnere la piastra e lasciarla raffreddare completeness. Non posizione piatti sopra diessa. In nessuna circostanza raffreddare la piastra con acqua fredda.
Non salire sopra al dispositivo.
Non lasciare il dispositoso incustoditamente e in funzione.
Se il piano cottura è dotato di coperchio, prima di chiuderlo accertarsi che i brucitori siano freddi.

Il piano cottura è un articolo di uso quotidiano: segni di utilizzo visibili sul materiale come graffiti o abrasioni provocati da tegami e pentole sono normali. Un uso intenso provoca segni di utilizzo più evidenti. In tal caso, il dispositorio continua a funzionare perfettamente e non è giustificato alcun reclamo a riguardo. La sicurezza è sempre garantita.

Manutenzione e pulizia

Prima di qualsiasi intervento di pulizia o manutenzione scollegare il dispositivo alla rete di alimentazione elettrica.
Nonutilizzare pulitrici a vapore o getti diretti di acqua.
Non usare mai spugnette abrasive, lana di acciaio, acido muriatico o altri prodotti che potrebbero graffiare o lasciare segni sulla superficie.
Non usare prodotti contenti sabbie, soluzioni alcaline, acidi o cloruri, spray per forn o per la pulizia della lavastoviglie.
Non usare oggetti affiliati perché potrebbero danneggiare le guarnizioni tra il listello di finitura e il piano di lavoro.

Non lasciare acidi o sostanje alcaline sul piano cottura.

Asciugare sempre accuramente il dispositivo dopo averlo pulito con un panno umido per evitare la formazione di depositi di calcare.
Rimuovere lo sporco con un panno umido.
Non lavare le griglie, i cappellotti dei bruciatori e gli spartifiamma in lavastoviglie. Pulirli con acqua calda e sapone, accertandosi di asciugarli accuramente.
Accertarsi che le zone di uscita del gas siano perfettamente pulite.

Rischio di scossa elettrica a causa penetrazione di liquidi!

Il dispositivo contiene componenti elettrici.

Accertarsi che non penetrino liquidi all'interno del dispositivo.
Nonutilizzarevapore pressurizzato per pulireildispositivo.

Riparazione

Il disposativo è costruito in conformità alle norme di sicurezza vigenti a riguardo.

Consentire solo a personale qualificato di installare o riparare il dispositorio.
Contattare un centro di assistenza autorizzato dal costruttore o personale qualificato nei casi seguenti:

• Subito dopo il disimballaggio, nel caso in cui vi siano dubbi in merito all'integrità del dispositivo
• Durante l'installazione (como da istruzioni del produttore)
• Dubbi in merito al corretto funzionamento del dispositivo
• Malfunzionamento o funzionamento non ottimale
• Sostituzione della presa di corrente se incompatibile con il connettore del disposativo
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore, da un suo tecnico del servizio di assistenza o comunique da una persona con qualifica similare, in modo da prevenir agli rischio.
  Utilizzato solo parti di ricambio originali.

Messa fuori servizio

Se il dispositivo non verrà più utilizzato, contattare il centro di assistenza o personale qualificato per scollegarlo dall'alimentazione.

VISTA D'INSIEME

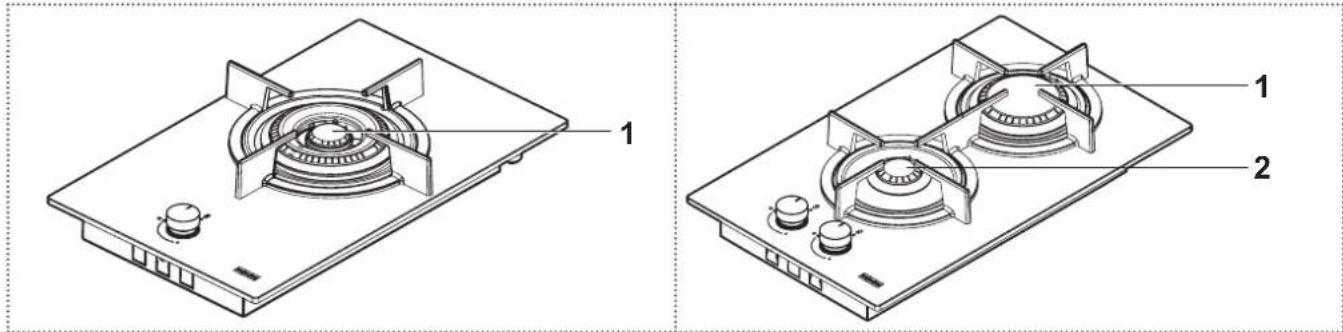

FH CR 301 1TC HE FH CR 302 2G HE

1 TC 1 R
2 AUX

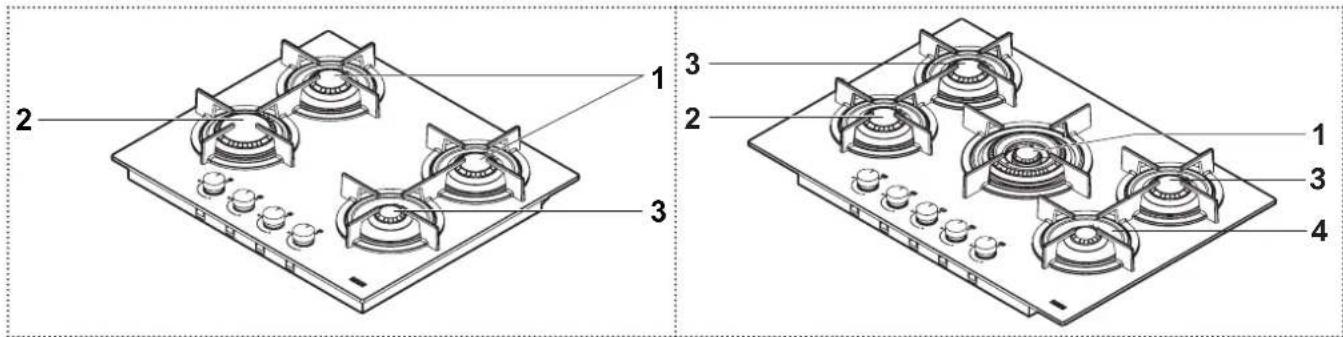

FH CR 604 4G HE FH CR 755 4G TC HE

1 SR
2R
3 AUX

1 TC

2 SR

3 SR PLUS

4 AUX

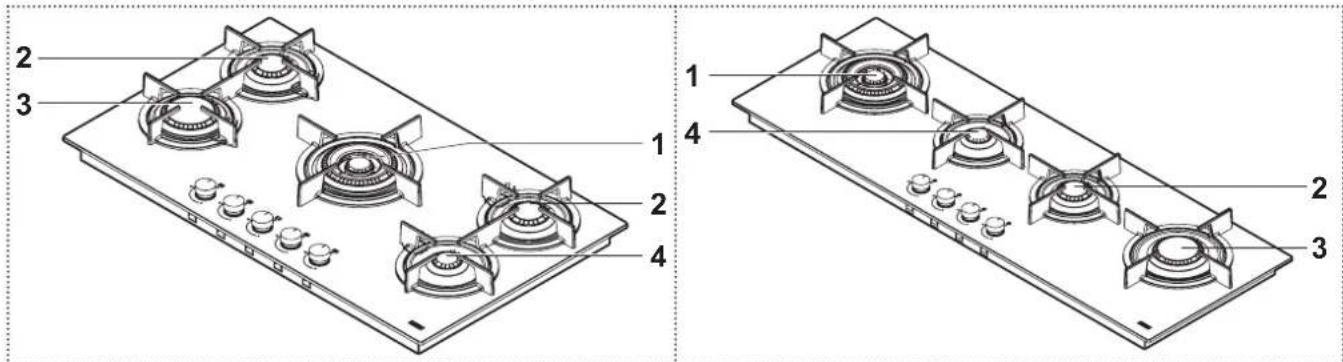

FH CR 905 4G TC HE FH CR 1204 3G TC HE

1 TC
2 SR
3R
4 AUX

1 TC

2 SR

3R

4 AUX

Bruciatore Funzione Bruciatore Funzione

TC Tripla corona R Rapido

SR PLUS Semirapido potenziato

SR Semirapido

AUX Ausiliario

Manopole

Simbolo manopola

Funzione

Off/spegnimento

Portata minima

Accensione portata massima

IL DISPOSITIVO

Valvola automatica di sicurezza

Questi piani cottura sono dotati di un dispositivo di sicurezza che chiude automaticamente il rubinetto del gas nel caso in cui la fiamma si spenga accidentally in seguito a correnti d'aria, traboccamento di contentitori o per momentanea interruzione dell'alimentazione di gas. Questo dispositivo viene attivato dopo circa 30 secondi dallo spegnimento della fiamma.

Utilizzo del bruciatore

Per un minore consumo di gas e una maggiore efficienza, utilizzare pentole di larghezza idonea ai bruciatori, accertandosi che la fiamma non fuoriesca dai bordi delle pentole (attenersi alleindicazioni della tabella sottostante).

Accertarsi che il locale di utilizzo sia ben ventilato.

Bruciatore Fondo pentola min.-max 0

AUX 60-140 mm

SR 120 - 200 mm

SR PLUS 120 - 200 mm

R150-240mm

TC 180-260 mm

L'utilizzo di pentole più grands di quale specificate può provocare unecessivo surriscaldamento delle manopole e del piano e, in caso di uso prolongato, l'ingiallement della copertura (se in acciaio inossidabile).

Franke declina qualsiasi responsabilita in caso di danni dovuti a un tale utilizzato.

FUNZIONAMENTO

Accensione dei bruciatori

Il piano cottura si accende con le manopole di lavoro. Per accendere i brucatori procedure nel modo seguente:

Premere e ruotare la manopola prescelta sino alla posizione di accensione e portata massima.

• Tenere premuta la manopola per 3-4 secondi per consentire alle scintille di infiammare il gas che fuoriesce dallo spartifiamma e permettere alla termocoppia di scaldarsi.
  Quindi rilasciare la manopola e ruotarla in senso antiorario per regolare la fiamma nel modo desiderato. Se la fiamma si spegne, ripetere le operazioni dal punto 1.

PULIZIA E CURA

Pericolo di ustioni!

Non pulire il dispositivo e i loro accessori (griglie, cappellotti dei brucitori e spartifiamma) finché non sono completeness freddi.

Prima di effettuare qualsiasi intervento di pulizia e cura:

Leggere le informazioni generali per la sicurezza riguardanti la pulizia al capitolo "Informazioni per la sicurezza".
Specnere il dispositiivo.

Raccomandazioni generali

Nonutilizzare pulitrici a vapore o getti diretti di acqua.
Non usare mai spugnette abrasive, lana di acciaio, acido muriatico o altri prodotti che potrebbero graffiare o lasciare segni sulla superficie.
Non usare prodotti contenti sabbie, soluzioni alcaline, acidi o cloruri, spray per forn o per la pulizia della lavastoviglie.

Manutenzione trattamento Easy Clean

Il trattamento Easy Clean è applicato solo alla superficie in acciaio inox del piano cottura.

E vivamente sconsigliato utilizzato detergenti più aggressively e spugne ruvide che potrebbero danneggiare irreversibilmente lo speciale trattamento protettivo del piano cottura, causando la formazione di macchie e segni irremovibili.
Per rimuovere agli tipo di macchia, utilizzare semplicitamente un panno liscio, inumidito con acqua calda.
Per lo sporco più resistente, è consigliabile utilizzato un comune detersivo per piatti che, insieme a un panno inumidito con acqua calda, garantirà una perfetta pulizia.

Pulizia del dispositivo

▶ Pulire il piano cottura dopo agli utilizzato per evitare che eventuali residui di cibo si carbonizzino. Pulire sporco incrostato e carbonizzato richiede maggiore fatica.
Per pulire lo sporco di tutti i giorni,utilizzare un panno o una spugna morbidi e l'acqua.Seguire le raccomandazioni del produttore riguardo ai detergenti dautilizzare. Si consiglia diutilizzare prodotti detergenti protettivi.
- Eliminare immediatamente i cibi con elevato contentuto di zucchero che siano eventualmente stati rovesciati sul piano cottura.
Per evitare la formazione di depositi di calcare, asciugare sempre accuratamente il dispositivo dopo averlo pulito con un panno umido
Rimuovere lo sporco con un panno umido.
▶ Pulire griglie, cappellotti dei brucitori e spartifiamma con acqua calda e sapone, accertandosi di asciugarli accuratamente. Non lavarli in lavastoviglie. Accertarsi che le zone di uscita del gas siano perfettamente pulite.
Il colore naturale delle griglie poggiapentole nella sezione di appoggio delle pentole più cancellare col tempo a causa del calore.

MANUTENZIONE E RIPARAZIONE

Per qualsiasi problema di funzionamento, contattare il centro di assistenza tecnica Franke.

Accertarsi che la manutenzione dei componenti elettrici via effettuata unicamente dal produttore o dal servizio di assistenza.
Assicurarsi che i cavi danneggiati siano sostituiti unicamente dal produttore o dal servizio di assistenza.

• Quando si contatta il servizio di assistenza si prega di fornire le seguenti informazioni:

• tipo di guasto

• modello del disposativo (Art.)
• numero di serie (S.N.)

Questa informazione è riportata sulla targhetta di identificazione, sull'opuscolo o sostil piano cottura.

Se il piano cottura non funzione correttamente, prima di chiamare l'Assistenza postvendita, consultare la Guida alla risoluzione dei problemi per determinare la natura del problema:

GUIDA ALLA RISOLUZIONE DEI PROBLEMI

Tipodi di guasto Controllare se:
A	Il bruciatore non si accende o la fiamma non è uniforme
	1 Il gas o l'alimentazione elettrica non sono spenti
	2 Il rubinetto del gas non è aperto
	3 La bombola del gas (gas liquido) non è vuota
	4 Le aperture del bruciatore non sono intasate
	5 L'estremità della spina non è sporca
	6 Tutte le parti del bruciatore sono state posizionate correttamente
	7 Non ci sono spifferi vicino al piano cottura
B	Il bruciatore non rimane acceso
	8 Quando si accede il bruciatore, la manopola è stata premuta per un tempo sufficiente ad attivare il dispositivo di protezione
	9 Le aperture del bruciatore non sono intasate vicino alla termocoppia
	10 L'estremità del dispositivo di sicurezza non è sporca
	11 L'impostazione minima del gas è corretta
C	I contentitori non sono stabili
	12 Il fondo del contentatore è perfettamente piatto
	13 Il contentitore è concentrato sul bruciatore
	14 Le griglia non sono state scambiate o posizione in modo scorretto

Se più i suddetti controli il problema persiste,

contattare il Centro assistenza postvendita più vicino

SMALTIMENTO

Imballaggio

Tutti i materiali di imballaggio (cartone, film plastico (PE) e polistirolo (EPS)) sono provisti di apposto contrassegno e, se possibile, devono essere inviati alla ragcolla differenziate per essere riciclati e smaltiti in modo ecocompatibile.

Scollegamento

• Scollegare il disposativo dalla rete di alimentazione. Se il disposativo è collegato in modo fisso, QUESTA operazione deve essere effettuata da un elettricista qualificato.

Smaltimento

Questo symbolo sul prodotto o sulla confezione indica che il dispositivo non deve essere smaltito con i normali rifiuti domestici.

Lo smaltimento adeguato del dispositivo contribuisce a evitare consequences dannose per l'ambiente e la salute. Maggiori informazioni sul riciclaggio del dispositivo possono essere ottentate dall'autorità competente, dal servizio di smaltimento rifiuti locale o dal fornitore del dispositivo.

Smaltire il dispositorio presso un punto di raccolta rifiuti specializzato per dispositori elettrici ed elettronici.

Smaltimento ai sensi dell'articolo del Decreto legislativo n. 15 datato 25 luglio, Applicazione delle direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, riguardanti la riduzione delle sostanze pericolose utilizzate nei dispositivi elettrici ed elettronici, e lo smaltimento dei rifiuti".

Il symbolo del bidone dei rifiuti barrato presente sul dispositivo indica che al termine della sua vita utile il prodotto non deve essere smaltito insieme ai comuni rifiuti domestici.

Quindi, quando il dispositorio raggiunge la fine della sua vita operativa, l'utilizzatore deve conferirlo a un apposto centro di ricericlaggio di rifiuti elettrici ed elettronici oppure restituiro al negotiante in caso di acquisto di un nuovo dispositorio di tipo equivalente.

L'adeguata raccolta differenziata del dispositoro rottamato per il successivo riciclaggio, trattamento esmaltimento ecocompatibile contribuisce a evitare un impatto potenzialmente negativo sull'ambiente e sulla salute e facilitita il riciclaggio dei materiali utilizzati nella produzione del dispositorio.

SERVIZIO DI ASSISTENZA

Contattare l'indirizzo per il proprio paese riportato sul retro o sul nostro sito: - www.franke.com

www.franke.com

Argentina

Industrias Spar San Luis S.A.

Buenos Aires 1008

Phone [phone]

Belgium

Franke N.V.

9400 Ninove

Phone [phone]

Brazil

Franke Sistemas de Cozinas do Brasil Ltda.

89219-512 Joinville, SC

Phone [phone]

Canada
