MANUALE UTENTE UNDERVERK 203.922.95 IKEA

Consultare l'ultima paginadi questo manuale dove eriportato Ielenco completodei Centri Assistenza IEAAutorizzati con i relativi numero telefonici nazionali.

Contents

Informazioni sulla sicurezza 48

Descrizione del prodotto 52

Pulizia e manutenzione 53

Cosa fare se... 55

Dati tecnici 56

Efficienza energetica 57

Aspetti ambientali 58

GARANZIA IKEA 58

Informazioni sulla sicurezza

Per la propria sicurezza e il corretto funzionamento dell'apparecchio, si prega di leggere attendamente quello manuale prima dell'installazione e della messa in funzione. Tenere questeistruzioni sempre insieme all'apparecchio,anche in caso di cessiono o trasferimento a terzi. è importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un technique competente.

• Il fabbricante non potrà ritenersi responsable per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 500 mm per le cappe di cucine elettriche e di 650 mm per le cappe di cucine a gas.
• Se le istruzioni di installmente del piano cottura a gas specificano una distance maggiore di quella sopraindicata, è necessario tenerneconto.
• Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all'interno della cappa.
• I dispositivi di sezonamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.
• Per gli appearecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.
• Collegare l'aspiratore alla canna fumaria con un tubo di diametro

minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.

• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. di caldaie, camini ecc.).
• Se l'aspiratore è utilizzato in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale alla cappa.
• L'aria non deve essere evacuataattraverso un condotto utilizzato per lo scarico dei fumi da apparecchi di combustione alimentati a gas o altri combustibili.
• Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un technician del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante atteneri scrupolosamente ai regolamenti stabiliti dalle autorità locali.

AVVERTENZA: Prima di installare la cappa, rimuovere le pellicole di protezione.

• Usare solo viti e minuteria di tipo idoneo per la cappa.

AVVERTENZA: La mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni cui可供are rischi di scosse elettriche.

• Collegare la cappa alla rete di alimentazione elettrica mediante un interrottore bipolare con distance tra i contatti di almeno 3mm .
• Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).
  Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un

incendio.

• Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisicosensoriali o con esperienza e conoscenze insufficienti, perché attendamente sorvegliati e struitti su come utilizzato in modo sicuro l'apparecchio e sui pericolì che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.
• Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.
• L'apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e struite

Le parti accessibili sono diventare molto calde durante l'uso degli appearecchi di cottura.

• Pulire e/o sostuire i filtri dopo il periodo di tempo specificato (pericolo di incendio).
• Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che utilizzato gas o altri combustibili (non applicabile ad apparecchi che scaricano unicolemente l'aria nel locale).

Uso

• Spagnere o scollegare l'apparecchio alla rete di alimentazione prima di qualunque operazione di pulizia o manutenzione.
• La cappa non deve essere utilizzata come piano d'appoggio.
• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori alla cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
  Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla escludivamente verso il fondo del recipientte di cottura, assicurandosi che non ne avvolga i lati. Le friggitrici devono essere costamente controllate durante l'uso: l'olio surriscaldato potrebbe incendiari.

Modalità di installmente

La cappa è stata progettata per l'installazione e l'uso in "versione aspirante" o in "versione a ricircolo d'aria".

Versione aspirante (vedere il symbolo

nelle istruzioni di installmente)

Il vapore di cottura viene aspirato e convogliato al di fuori dell'abitazione attaverso un tubo di scarico (non in dotazione) installato all'uscita del vapore della cappa.

Assicurarsi che il tubo di scarico sa correttamente installato all'uscita dell'aria, utilizzando un sistema di collegamento idoneo.

Versiona a ricircolo d'aria (vedere

il symbolo delle istruzioni di installmente)

L'ariaiene filtrataattraverso un o più filtrie e poi convogliata nuovamente nel locale.

Importante: Assicurarsi che vi sia una corretta circolazione dell'aria attorno alla cappa.

Importante: Se la cappa non ha in dotazione i filtri al carbone, questi devono essere ordinati e montati prima dell'uso dell'apparecchio. I filtri sono reperibili in commercio.

La cappa deve essere installata lontano da aree particolarmente sporche, finestre, porte e fonti di calore.

Gli accessori per il fissaggio a parete non sono inclusi perché variano a seconda del materiale della parete. Utilizzare sistemi di fissaggio idonei alle pareti della propria abitazione e al peso dell'apparecchio. Per informazioni più dettagliate, contattare un rivenditore specializzato.

Conservare queste istruzioni per future consultazioni.

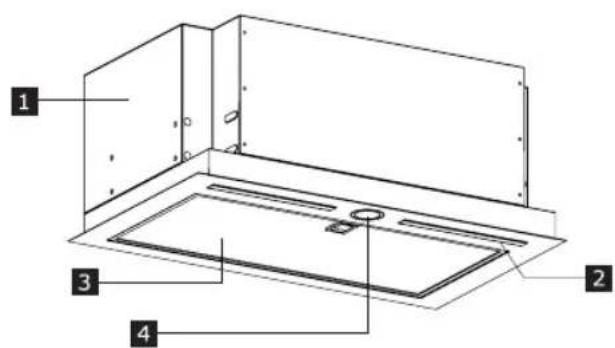

Descrizione del prodotto

Corpo cappa
2 Illuminazione
3 Filtro antigrasso
4 Quadro comandi

Pannello Comandi

Luci	Per accendere le lui, spingere la manopola e rilasciarla in modo che fuoriesca alla sua sede. Per spegnere le lui rispingere la manopola verso l'interno, riportandola nella posizione di interrottore spento.
Regolazione Velocità Motore	Spingere la manopola e rilasciarla in modo che fuoriesca alla sua sede, ruotare la manopola per scegliere una delle velocità' di aspirazione disponibili.

Suggerimenti generali

• Azionare la cappa a velocità minima quando si inizia a cucinare e mantenerla in funzione per alcuni minuti dopo il termine della cottura.
• Aumentare la velocità solo in presenza di granità quantità di fumo e vapore e usare la(e) velocità intensiva(e) solo in situazioni estreme.
• Sostituire il filtro o i filtri al carbone quando necessario per Maintainere una buona efficienza di abbattimento degli odori.
• Pulire il filtro o i filtri antigrasso quando necessario per mantenere una buona efficienza di assorbimento dei grassi.
• Usare il diametro massimo della canalizzazione individato in quello manuale per ottimizzare l'efficienza e ridurre al minimo il rumore.

Pulizia e manutenzione

Spagnere o scollegare l'apparecchio alla rete di alimentazione prima di qualunque operazione di pulizia o manutenzione.

IMPORTANTE Pulire la cappa utilizzato un panno umido e un detergente liquido neutro.

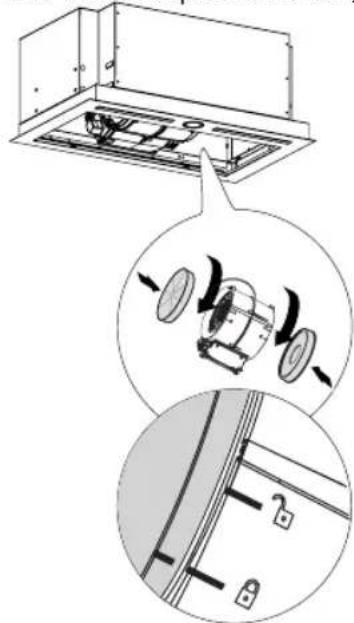

Filtro al carbone a lunga durata (verde)

Il filteringi antiodori cui oessere lavato e rigenerato anni 3-4 mesi (o più frequentlymente se la cappa è sottomosta a un uso intensivo), sono a un massimo di 8 cicli di rigenerazione (in caso d'uso particolarmente intensivo si raccomanda di non superare i 5 cicli).

Procedura di rigenerazione:

• Lavare in lavastoviglie a una temperatura MAX di 70^ o lavare a mano in acqua calda senza usare spugne abrasive (non usare detergenti!).
• Asciugare in forno a una temperatura MAX di 70^ per 2 ore (si raccomanda di leggere attendamente il manuale d'uso e le istruzioni di montaggio del proprio forno).

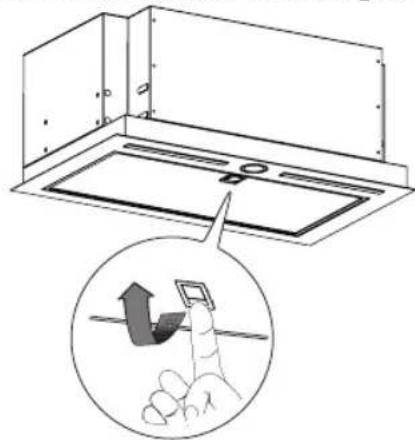

Filtri antigrasso

Continuare a pulire o sostituire i filtriagli intervalli di tempo indicati al fine di mantenere la cappa in buono stato di funzionamento ed evitare il potenziale rischio di incendio a causa di un accumulo eccessivo di grasso. I filtri antigrasso devono essere puliti agli 2 mesi di funzionamento o più frequently in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie.

Sostituzione delle lampade

Per la sostituzione contattare un Centro Assistenza Autorizzato.

Cosa fare se...

In presenza di un guasto, cercare per prima casa di trovare una soluzione da soli. Se non si riesce a trovare da soli una soluzione al problema, contattare un centro di assistenza autorizzato

In caso di utilizzo improprio dell'apparecchio o di installmente effettuata non rispettoando le istruzioni di montaggio, potrebbe essere necessario pagare la visita del technique del Servizio Assistenzaanche durante il periododi validity della garanzia.

PROBLEMA POSSIBLE CAUSA SOLUZIONE
L'apparecchio non è stabile	L'apparecchio non è stato installato correttamente
L'apparecchio non è in piano	L'apparecchio non è stato installato correttamente
Le prestazioni in termini di cattura dei grassi non sono soddisfacenti	Presenza di olio e grasso sui filtri in metallo o sui filtri al carbone.
L'apparecchio non funziona	L'apparecchio non è stato collegato correttamente
La luce non funziona Il LED è rotto
La cappa è più rumorosa rispetto alle aspettative del cliente.	Il diametro dello sfiato dell'aria nella parete è troppo piccolo e provoca la perdita di pressione e l'augento di velocità del motore.
	Il prodotto è installato in modalità di ricircolo.
	Il condotto di ventilazione presente più di una curva.

Prima di contattare il Centro Assistenza Autorizzato:

Riaccendere l'apparecchio per vedere se il problema è scomparso. In caso contrario, rispe-gnerlo e ripetere l'operazione dopo un'ora.

Se l'apparecchio anymore non funziona correttamente dopo aver effettuato i controli elencati nella guida alla risoluzione dei guasti e riacceso l'apparecchio, contattare il Centro Assistenza Autorizzato spiegando chiaramente il problema e specificando:

• il tipo di guasto;
• il modello;
• il tipo e il numero di series dell'apparecchio (indicato sulla targhetto).

Dati tecnici

		Unità Valore
Tipodi prodotto Cappa integrata
Dimensioni	Larghezza mm 599 / 799
	Profondità mm 358
	Altezza min./max mm 245
Portata d'aria max* - Scarico m3/h 630
Livello max di rumore - Scarico dBA 64
Portata d'aria max*- Ricircolo		m3/h 365
Livello max di rumore* - Ricircolo		dBA 79
Potenza totale		W
Informazioni sulla lampada	Tipo
	Numero e potenza
	Attacco
Altezza minima di installment - piano cottura a gas		mm 650
Altezza minima di installment - piano cottura elettrico		mm 500
Peso netto		Kg 11 - 12

• Velocità massima (intensiva esclusa).

C

Questo appearecchio è stato progettato, fabbricato e commercializzato in conformità alle Direttive CEE.

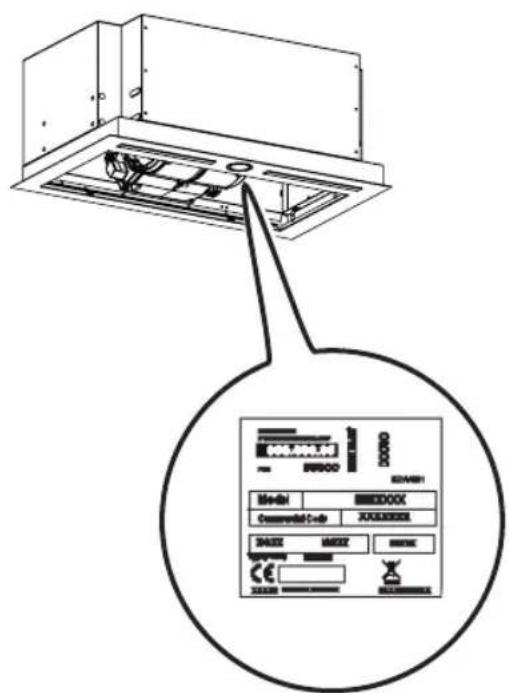

Le informazioni tecniche si trovano nell'etichetta sul lato interno dell'apparecchio.

Efficienza Energetica

Informazioni sul prodotto secondo il regolamento UE n° 66/2014	Unità Valore
Identificativo del modello		UNDERVERK 003.922.96 203.922.95
Consumo energetico annuale kWh/a 38,5
Coefficiente di incremento del tempo 0,7
Efficienza fluidodinamica 34,8
Indice di efficienza energetica 41,8
Portata d'aria misurata nel punto di efficienza miglior e m3/h 373,0
Pressione dell'aria misurata nel punto di efficienza miglior Pa 448
Portata d'aria massima m3/h 630,0
Alimentazione elettrica misurata nel punto di efficienza miglior W 133,5
Potenza nominale del systema di illuminazione	W	6
Illuminatione media del systema di illuminazione sul piano cottura	lux	220
Consumo di corrente misurato in modalità standby	W	N/D
Consumo di corrente misurato in modalità off	W 0,00
Livello sonoro a velocità massima (senza impostazione intensiva)	dBA	64

Riferimenti normativi:

EN/IEC 61591

EN/IEC 60704-1

EN/IEC 60704-2-13

EN/IEC 60704-3

EN 50564

Risparmio energetico

L'apparecchio contiene le caratteristiche che ti aiutano a risparmiare energia durante la cottura di tutti i giorni.

Aspetti ambientali

Manutenzione

• Il significato su prodotto o sulla sua confazione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposto centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenir potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento

inadeguato. Per informazioni più dettagliate sul ricerclaggio di quello prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

Materiali d'imballaggio

I materiali con il symbolo sono riciclabili. Smaltire l'imballaggio in apposti contentitori di raccolta per il riciclaggio.

GARANZIA IKEA

Per quanto è valida la garanzia IKEA?

Questa garanzia è valida per cinque (5) anni alla data originale di acquisto dell'apparecchio presso IKEA. Lo scontrino originale è indispensable come ricevuta d'acquisto. Una riparazione effettuata nell'ambito della garanzia non estende il periodo di garanzia per l'apparecchio.

Chi fornisce il servizio ai clienti?

L'assistenza ai clienti sare garantita dal fornitore del servizio nominato da IKEA atraverso la propria organizzazione o la propria rete di partner di assistenza autorizza ti.

Cosa copre la garanzia?

La garanzia copre gli eventuali difetti legati ai materiali e o alla costruzione dell'elettrodomestico ed è valida a partire alla data di acquisto dell'elettrodomestico presso un punto vendita IKEA. La garanzia è valida solo su elettrodomestici destinati all'impiego domestico. Le eccezioni sono descritte alla voce "Cosa non copre la garanzia". Nel periodo di validità della garanzia, il fornitore

del servizio nominato da IKEA sosterrà i costi per la riparazione, i peszzi di ricambio, la manodopera e le trasferte del personale di manutenzione, ammesso che il prodotto possa essere riparato alla costi troppo elevati e che il difetto legato ai materiali o alla costruzione rientri nella copertura dell garanzia. Queste condizioni sono conformi alle direttive EU (N. 99/44/CE) e alle norme e disposzioni locali applicabili. Le parti sistuite diventeranno di proprietà di IKEA.

Come interverrà IKEA per risolvere il problema?

Il fornitore del servizio nominato da IKEA esaminera il prodotto e decide a propria esclusiva discrezione se lo stesso rientra nella copertura della garanzia. In caso afermativo, il fornitore del servizio nominato da IKEA o un suo partner di assistenza autorizzato provvedera a propria esclusiva discrezione a riparare il prodotto difettoso o a sostituirlo con un prodotto uguale o equivalente.

Cosa non copre la garanzia

• Normale usura.
  Danni provocati deliberamente o per negligenza e uomini provocati alla man- cata osservanza delle istruzioni di funzio- namento, da un's installatione non corretta o dal collegamento a un voltaggio errato. Danni provocati da reazioni chimiche o elettrochimiche, ruggine, qualita dell'acqua (per esempio presenza di eccessivo calcare nelle condutture idriche), eventi atmsoferici o condizioni ambientali ano- male.
• Parti soggette ad usura, per esempio batterie e lampadine.
• Danni a parti decorative e non funzionali che non influiscono sul normale utilizzato dell'elettrodomestico, per esempio graffiti variazioni di colore.
  Danni a parti come vetroceramica,
  accessori, cesti per stoviglie e posate, tubi di alimentazione e scarico, guarnizioni, lam- padine e relative copertura,
  schemi, pomelli, rivestimenti e parti di rivestimenti o involucri, salvo
• Danni a parti come vetroceramica, acces-sori, cesti per stoviglie e posate, tubi di alimentazione e scarico, guarnizioni, lam- padine e relative copertura, schermi, pomelli, rivestimenti e parti di rivestimenti o involucri, salvo che si possa provare che tali dati siano stati causati da difetti di produzione.
• Casi in cui non siano rilevati difetti durante la visita di un technician.
• Riparazioni non effettuate dal fornitore del servizio nominato da IKEA o da un partner di assistenza autorizzato o riparazioni in cui siano state utilizzate parti non originali.
• Riparazioni causate da installmente impropria o non conforme alle specifiche.
• Uso dell'elettrodomestico in ambientenon domestico, per esempio per usoprofessionale o commerciale.
  Danni dovuti al trasporto. In caso di

trasporto effettuato dal cliente presso la propria abitazione o un altro recapito, IKEA non potrà ritenersi responsable per eventuali danni verificatisi durante il trasporto. Tuttavia, se il trasporto presso il recapito del cliente è effettuato da IKEA, gli eventuali danni dovuti al trasporto rientreranno nella presente garanzia.

• Costo di installmente iniziale dell'apparecchiatura IKEA. Se un fornitore di servi-zio nominato da IKEA o un suo partner di assistenza autorizzato effettua una riparazione o sostituzione dell'apparecchiatura nell'ambito della garanzia, il fornitore o il partner di assistenza dovrà provedereanche alla reinstallazione dell'apparecchiatura riparata o all'inistaltazione dell'apparecchiatura sostitutiva, se necessario.

Tali limitazioni non si applicano a lavori eseguiti a regola d'arte da personale qualificato e con l'uso di parti originali per adattare l'elettrodomestico alle norme di sicurezza di un'altra nazione dell'UE.

Applicabilità delle leggi nazionali

La garanzia IKEA conferisce al cliente diritti legali specifici in aggiunta ai diritti previsti alla legge e variabili a seconda dei paesi.

Area di validità

Per gli elettrodomestici acquistati in una nazione UE e trasferiti in un'altra nazione UE, i servizi saranno forniti in base alle condizioni di garanzia applicabili nella nuova nazione. L'obbligo di fornire il servizio in base alle condizioni della garanzia sussiste solo se:

• l'élettrodomestico è conforme alle specifiche tecniche del paese in cui è richiesta l'applicazione della garanzia;
• l'elettrodomestico è conforme e installato conformmente alle Istruzioni di montaggio e alle informazioni per la sicurezza contente nel Manuale d'uso;

Servizio Assistenza dedicatoagli elettrodomestici IKA:

Non esitate a contattare il Servizio Assistenza IKEA per:

1. usufruire della garanzia;

2. chiedere chiarimenti sull'installazione degli elettrodomestici IKEA nei mobili da incasso specifici di IKEA. Il servizio non fornirà assistenza o chiarimenti in merito a:

3. installment di cucine complete IKEA;

4. collegamenti elettrici (se l'apparecchio è fornito alla cavi e spine), allacciamenti idraulici e collegamenti all'impianto del gas che devono essere eseguita da un technician di assistenza autorizzato.

5. chiedere chiarimenti sul contento del manuale d'uso e su specifiche dell'elettrdomestico IKA.

Per garantirvi la migliorie assistenza, Vi preghiamo di leggere attendamente le Istruzioni di montaggio e/o il Manuale d'uso prima di contattarci.

Come contattarsi se avete bisogno del nostro intervento

Consultare l'elenco completo dei fornitori di servizio IKEA e dei relativi numeri di Telefono nell'ultima pagina del presente manuale.

Importante Per garantirvi un servizio più rapido, raccomandiamo di utilizzare i numeroi di Telefono elencati alla fine del presente manuale. Quando richiedete assistenza, fate sempre riferimento ai codici specifici dell'elettrodomestico che trovate nel presente manuale. Prima di contattarci, assicurateVi di averre a portata di mano il codice prodotto IKEA (8 cifre) relativo all'elettrodomestico per il quale richiedete assistenza.

Importante CONSERVATE LO SCONTRINO!

E'la Vostra prova di acquireo ed è necessario esibirlo per poter usufruire della garanzia. Sullo scontrino sono riportati anche il nome e il codice (a 8 cifre) dell'elettrodomestico IKEA che avete acquistato.

Vi serve altri aiuto?

Per ulteriori dati non inerenti il servizio assistenza sulle apparecchiature, contattare il più vicino punto vendita IKEA. Vi preghiamo di leggere attendamente la documentazione dell'apparecchiatura prima di contattarci.

Country name in local languages Telephone number Opening times
Australia	Victoria: [phone]New South Wales: [phone]Queensland: [phone]IKEA Perth: [phone]IKEA Adelaide: [phone]
Österreich 13602771461 Mo-Fr: 8 - 20
Belgä / Belgique 26200311 Ma-Vr: 8 - 20 / Lun- Ven: 8 - 20
Бълария	02 4003536 Пон-Пг: 8 - 20
Canarias	913754126	Lunes-Viernes: 8 - 20
КънPORc	http://www.ikea.com	8 - 20
Hrvatska 0800 3636 Pon-Pet: 8 - 20
Česká republika 225376400 Po-Pá: 8 - 20
Danmark 70150909 Man.-Fre.: 9 - 20
Eesti http://www.ikea.com	——	E-R: 8 - 20
Suomi 981710374 Lu-Ve: 8 - 20
France	170480513	Lun-Ven: 9 - 21
Deutschland	6929993602	Mo-Fr: 8 - 20
Great Britain	2076601517	Mon-Fri: 8 - 20
Ελλάδα	2109696497	Δευτ-Παρ: 8 - 20
Magyarország	(06-1)-3285308	Hétő-Péntek: 8 - 20
Italia	+39 0732/691238	Lun-Ven: 8 - 20
Ireland	2076601517	Mon-Fri: 8 - 20
İsland	5852409	Mánudagur-Fóstudagur KI.: 8 - 20
Latvija	http://www.ikea.com	P.- Pk.: 8 - 20
Lietuva	(0) 520 511 35	Pirm.-Penkt.: 8 - 20
Mayorca	913754126	Lunes-Viernes: 8 - 20
Malta	[phone]	Mon-Fri: 8 - 20
Norge 23500112	Man-Fre: 8 - 20
Nederland	050-7111267 / [phone]	Ma-Vr: 8 - 20
Polska	225844203	Poniedzialek-Plątek: 8 - 20
Portugal	213164011	Seg.-Sex.: 9 - 21
România	021 2044888	Luni-Vineri: 8 - 20
Россma	84957059426	Пон-Пятын: 9 - 21
Србиja	011 7 555 444	Пон-Пет: 8 - 20
Slovensko	[phone]	Pon-Pia: 8 - 20
Slovenija	[phone]	Ponedeljek-Petek: 8 - 20
España	913754126	Lunes-Viernes: 8 - 20
Sverige	0775-700 500	Mån-Fre: 8 - 20
Schweiz / Suisse / Svizzera (Ticino)	225675345	8 bis 20 Werktage / Lun-Ven: 8 - 20
Türkije	+90/262/644 65 95	Pzt-Cuma: 8 - 20
Украіна	http://www.ikea.com	Почnéдіож-Kпатниц: 8 - 20
Maroc / الحرفی	[phone]www.ikea.com
