MANUALE UTENTE DC Runner 2.3 Aqua Medic

Leggere il manuale attentamente in modo! P. 32-37

Manuale operativo per l'app per il controllo delle pompe Aqua Medic delle serie DC Runner x.3

1. Download dell'APP

Il nome dell'APP "Aqua Medic" è disponibile nell'App Store per gli utenti Apple e in Google Play per gli utenti del sistema Android. L'utente può cercare "Aqua Medic" in APP Store o Google Play per scaricare l'applicazione. In alternativa, l'utente può scansionare il codice a barre sulla confezione o sulla nostra homepage (www.aqua-medic.de) per scaricare l'applicazione. (Nota: la funzione di scansione in alcuni paesi o aree potrebbe non essere in grado di leggere correttamente il codice a barre.) Si consiglia di utilizzare l'APP solo su smartphone, poiché utilizzarla su tablet può causare errori nel display.

2. Registrazione utente, login e reimpostazione della password

2.1. Registrazione dell'account

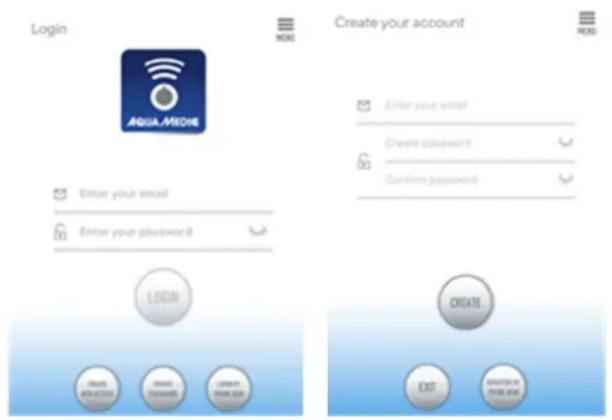

Login MORE Create your account MORE AQUA.MEOHE Enter your email Enter your password LOGIN CREATE EXIT CREATE BY CREATE NAME

Fig. 1: App Aqua Medic per il controllo di pompe dimovimento, circolazione e dosometriche

Apri l'app Aqua Medic e tocca "CREA NUOVO ACCOUNT".

Inserisci le informazioni come richiesto e tocca "CREA NUOVO ACCOUNT".

Dopo la registrazione, torna alla pagina di accesso e crea un account e una password per accedere.

Nota: Si prega di utilizzare solo il proprio indirizzo e-mail per la registrazione (nessun numero di telefono), poiché la registrazione tramite numero di telefono non può essere utilizzata in Europa.

Dopo la registrazione con successo, la pompa desiderata può essere installata e collegata all'alimentazione tramite il controller.

79% 9 W

Fig. 2: Visualizzazione del controller della pompa

Premere il pulsante WiFi per circa 5 secondi e l'icona lampeggiante indica l'accesso alla modalità di distribuzione della rete intelligente (WLAN). Premere il pulsante WiFi per circa 10 secondi e l'icona lampeggiante e la parola AP nell'angolo inferiore destro indicano l'accesso alla modalità di distribuzione della rete AP.

Lo smartphone utilizzato deve trovarsi nella stessa rete WiFi della pompa a cui collegarsi.

2.2. Resetta la password

Tocca "Password dimenticata" nella pagina di accesso. Inserisci il tuo indirizzo e-mail e tocca "Invia link". Controlla la tua e-mail e segui le istruzioni per reimpostare la password.

3. Aggiungere una pompa a una rete

Fare clic su "Aggiungi" nell'angolo inferiore sinistro dell'APP e nella pagina successiva selezionare il tipo di dispositivo da aggiungere. Nel caso di una pompa di ricircolo della serie DC Runner x.3, scegliere il simbolo della pompa "Pump".

Modalità di configurazione: assicurati che il tuo telefono sia connesso alla banda WiFi 2.4 G prima della configurazione. Non funziona nella banda WiFi 5 G.

Esistono due tipi di modalità di configurazione: configurazione intelligente e modalità di configurazione AP. Scegli la "Modalità di configurazione intelligente" per collegare il tuo dispositivo. La modalità AP non è disponibile al momento.

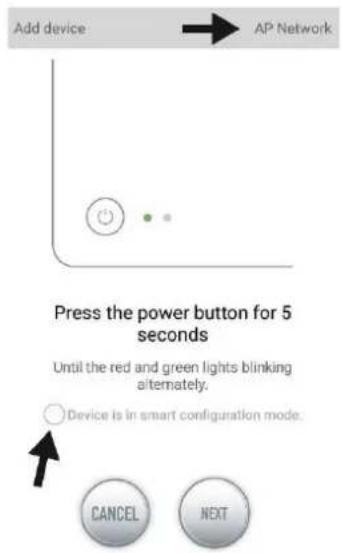

Fig. 4: La modalità desiderata viene confermata toccando il cerchio sopra la freccia inferiore. Toccando "AP Network" o "Smart Network" accanto alla freccia in alto (la freccia non è disponibile nell'APP), è possibile passare da una modalità all'altra. (La "Modalità di configurazione intelligente" deve essere selezionata qui. I LED verde e rosso lampeggiano solo in caso di pompe dosatrici; nel caso di pompe, il simbolo WiFi blu lampeggia nel controller.)

3.1. Configurazione intelligente (modalità WiFi)

Questa è la modalità per il controllo della pompa tramite WiFi. Premere il pulsante WIFI per circa 5 secondi e l'indicatore WIFI lampeggia. Il dispositivo è in modalità di configurazione WiFi.

Quando il simbolo WIFI lampeggia nell'angolo in alto a destra del controller della pompa, toccare "Il dispositivo è in modalità di configurazione intelligente" e fare clic su "AVANTI". Il posizionamento deve essere attivato nelle impostazioni dello smartphone utilizzato.

Seguire le istruzioni. Verifica che il nome della rete sia corretto (in caso contrario, lo smartphone si trova nella rete sbagliata), quindi inserisci la password WiFi corretta e tocca "AVANTI".

Assicurati che il microinfusore, il telefono e il router siano il più vicini possibile durante il processo di configurazione.

AQUA MEDIC

Fig. 5: Il segno di spunta deve essere impostato dopo il nome del dispositivo prima di toccare "NEXT". Ora, seleziona il dispositivo nell'APP che desideri aggiungere, tocca il nome del dispositivo (appare un segno di spunta dopo il nome del dispositivo) e quindi tocca "AVANTI".

Rete AP: non disponibile al momento.

4. Controllo della pompa

AQUA MEDICA

Fig. 6: Pagina "I miei dispositivi"

Nell'APP, nella pagina "I miei dispositivi", toccare per due secondi il simbolo del dispositivo della pompa desiderata per richiamare il controllo del dispositivo. Se si tocca solo brevemente il simbolo, il rispettivo dispositivo viene acceso (simbolo blu) o spento (simbolo grigio). Dopo aver aggiunto con successo la pompa, tenere premuta l'icona della pompa per due secondi per accedere alla pagina di controllo della pompa.

4.1. Modalità manuale

Fig. 7: Controllo della pompa

AQUA MEDIC

Regolando la barra semicircolare, la potenza della pompa può essere variata tra il 30 e il 100%. La potenza selezionata viene visualizzata nel cerchio.

Modalità di alimentazione manuale (FEED)

Entro questo tempo, la pompa smette di funzionare in base al tempo di alimentazione impostato. Toccare l'icona FEED per due secondi per accedere alle impostazioni di alimentazione.

Fig. 8: Settaggio per l'alimentazione

Programma:

AQD,OFD1FA 82 30 100 OK Please select any or any other options Field Program AQUA MEDIC

Fig. 9: Il pulsante "PROGRAMMA" porta alla funzione di programmazione.

Premere l'icona "PROGRAMMA" per due secondi per entrare nella pagina delle impostazioni e impostare la modalità di funzionamento della pompa in diversi momenti della giornata tra cui arresto pompa, automatico e alimentazione.

Fig. 10: Toccare il simbolo "STOP, AUTO, FEED" o toccare due volte il cerchio per modificare il rispettivo periodo.

AQUA MEDIC

Tocca due volte il cerchio per andare alla pagina di impostazione dell'ora. L'ora può essere impostata utilizzando il dispositivo di scorrimento ai pulsanti dell'ora in basso. Quindi selezionare la modalità di lavoro per il periodo impostato (STOP, AUTO, FEED). Toccare "SALVA" per salvare l'impostazione effettuata. Se desideri eliminare la regolazione corrente, tocca "ELIMINA".

Dopo aver completato le impostazioni, tornare alla pagina principale e toccare l'icona del programma per accedere alla modalità Programma. La modalità di programmazione viene chiusa quando si effettuano le impostazioni manuali.

Fig. 11: Nel menù in alto a destra è possibile rinominare o cancellare le pompe.

5. Operazione di gruppo

My Devices ADE_CY8A09 AQUA MEDIC

Fig. 13: Alla voce di menu "I miei gruppi" è possibile combinare più pompe in un gruppo e programmarle insieme.

AQUA MEDIC

Fig. 14: Prima di tutto, seleziona "AGGIUNGI" ...

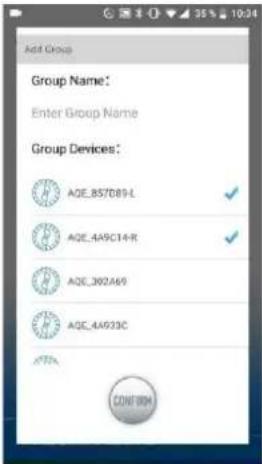

Add Group Group Name: Enter Group Name Group Devices: AQE_857089-L AQE_4A9C14-R AQE_302A69 AQE_4A933C CONFIRM

Fig. 15: ... e quindi selezionare le pompe dall'elenco che devono essere combinate in un gruppo.

6. Codice di errore e descrizione dell'errore APP

Er01: Eccessico carico di corrente del controller. Corrente di lavoro anormale. Verificare se la pompa è sotto tensione o il controller è difettoso.

Er02: Controller surriscaldato. Verificare se il controller è esposto alla luce solare o in un ambiente ad alta temperatura.

Er03: La pompa funziona a secco o al minimo. Controllare il livello dell'acqua, pulire la pompa.

Er04: La pompa è bloccata. La girante smette di funzionare. Pulire la girante, i cuscinetti e la pompa. La girante deve poter girare liberamente.

Er05: Eccessivo carico di tensione del controller. Tensione di lavoro anormale. Verificare la tensione di alimentazione in ingresso.

AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf / Germania

- Con riserva di modifiche tecniche - 02/2021/v4
