MANUALE UTENTE 1PKS90N BARAZZA

IT Manuale d'installazione ed uso

Leggere attentamente il contenuto del presente libretto in quanto fornisce importanti indicazioni riguardanti la sicurezza di installazione, d'uso e di manutenzione. Conservare il libretto per ogni ulteriore consultazione.

Tutte le operazioni relative all'installazione (connessioni elettriche) devono essere effettuate da personale specializzato in conformità delle norme vigenti.

AVVERTENZE PER LA SICUREZZA

• Il piano di cottura deve essere utilizzato sempre nei limiti del normale uso domestico per preparare e tenere in caldo le pietanze. Qualsiasi altro impiego non è ammesso.
• Le persone che per le loro capacità fisiche, sensoriali o psichiche o per la loro inesperienza o non conoscenza non siano in grado di utilizzare in sicurezza il piano di cottura, non devono farne uso senza la sorveglianza e la guida di una persona responsabile.
• I bambini sotto gli 8 anni di età devono essere tenuti lontani dal piano di cottura a meno che non siano sotto controllo costante di un adulto.
• I bambini al di sopra degli 8 anni possono eventualmente utilizzare l'apparecchio da soli, se sono in grado di usarlo correttamente. È importante che sappiano riconoscere i pericoli che possono derivare da un uso non corretto.
• Non permettere ai bambini di giocare con l'apparecchio.
• I bambini non devono effettuare operazioni di pulizia o manutenzione del piano di cottura a meno che non siano sotto la supervisione di un adulto.
• Lavori di installazione e manutenzione, nonché riparazioni, devono essere eseguiti da personale specializzato. Lavori o riparazioni non correttamente eseguiti possono creare seri pericoli per

l'utente.

- PERICOLO DI SCOSSA ELETTRICA! Non mettere in funzione o spegnere subito il piano di cottura se la lastra in vetroceramica è danneggiata o crepata. Staccare l'apparecchio dalla rete elettrica.

- ATTENZIONE: Se il cavo di alimentazione dell'apparecchio è danneggiato deve essere sostituito dal produttore, dal servizio assistenza autorizzato o da personale qualificato al fine di evitare rischi.

- ATTENZIONE: L'apparecchio e le sue parti accessibili diventano caldi durante l'uso. Si deve prestare attenzione per evitare di toccare gli elementi riscaldanti.

- ATTENZIONE: La cottura con olio o grasso può essere pericolosa e può provocare incendi. Non utilizzare MAI acqua per cercare di spegnere il fuoco. Soffocare le fiamme ad es. con un coperchio, un panno da cucina umido o simili.

- ATTENZIONE: Il piano di cottura è molto caldo quando è in funzione e rimane caldo anche per un certo tempo dopo averlo spento. Il rischio di ustione non sussiste più solo quando si spengono le spie del calore residuo.

- ATTENZIONE: Il normale processo di cottura deve essere sorvegliato. Un processo di cottura di breve durata deve essere sorvegliato continuamente. Pentole dalle quali evaporano completamente i liquidi possono provocare danni al piano in vetroceramica. Grasso o olio surriscaldati possono iniziare a bruciare e provocare un incendio.

- PERICOLO DI INCENDIO! Non conservare oggetti sulle superfici di cottura! Oggetti metallici quali coltelli, forchette, cucchiai e coperchi non devono essere posti sulla superficie del piano di cottura in quanto possono surriscaldarsi.

- Spegnere sempre le zone di cottura dopo l'uso!

- L'apparecchio non è destinato ad essere utilizzato per mezzo di un timer esterno o un sistema di comando a distanza separato.

INSTALLAZIONE

Le presenti istruzioni sono rivolte ad un installatore specializzato e fungono da guida per l'installazione, la regolazione e la manutenzione in conformità delle leggi e delle norme vigenti. Se un forno da incasso o qualsiasi altra apparecchiatura che genera calore deve essere montato direttamente sotto il piano di cottura in vetroceramica, È NECESSARIO CHE TALE APPARECCHIATURA (forno) E IL PIANO DI COTTURA IN VETROCERAMICA SIANO ADEGUATAMENTE ISOLATI, in modo tale che il calore generato dal forno, misurato sul lato destro del fondo del piano di cottura, non superi i 60°C. Il mancato rispetto di tale precauzione potrebbe determinare l'errato funzionamento del sistema TOUCH CONTROL.

POSIZIONAMENTO

L'elettrodomestico è realizzato per essere incassato in un piano di lavoro, come illustrato nella figura (Fig.1).

Predisporre materiale sigillante (Fig.2) lungo l'intero perimetro (dimensioni del taglio (Fig.1). Bloccare l'elettrodomestico sul piano di lavoro mediante i 4 sostegni, tenendo presente lo spessore del piano di lavoro (Fig.4). Se la parte inferiore dell'apparecchio, dopo l'installazione, è accessibile dalla parte inferiore del mobile è necessario montare un pannello separatore rispettando le distanze indicate (Fig.3).

VENTILAZIONE

La distanza tra il piano di cottura e i mobili da cucina o gli apparecchi da incasso deve essere tale da garantire una sufficiente ventilazione ed un sufficiente scarico dell'aria. (Fig.3).

Non utilizzare il piano di cottura se nel forno è in corso il processo di pirolisi.

CONNESSIONI ELETTRICHE (Fig.6)

Prima di effettuare le connessioni elettriche assicurarsi che:

- le caratteristiche dell'impianto siano tali da soddisfare le indicazioni sulla targhetta identificativa applicata sulla parte inferiore del piano di lavoro; - l'impianto sia dotato di una messa a terra efficiente conforme alle norme e alle disposizioni di legge in vigore. La messa a terra è obbligatoria per legge.

Nel caso in cui l'elettrodomestico non sia dotato di cavo e/o della relativa spina, utilizzare materiale adatto per l'assorbimento indicato nella targhetta identificativa e per la temperatura di funzionamento. Se si desidera una connessione diretta alla linea elettrica, è necessario interporre un interruttore omnipolare, con un'apertura minima di 3 mm fra i contatti, appropriato al carico indicato nella targhetta e conforme alle norme vigenti (il conduttore di terra giallo/verde non deve essere interrotto dal commutatore). Terminata l'installazione dell'apparecchiatura, l'interruttore omnipolare deve essere facilmente raggiungibile.

LA COTTURA AD INDUZIONE

Nel sistema di cottura ad induzione il calore si genera direttamente alla base della pentola. Questo sistema offre una serie di vantaggi:

• Risparmio di tempo mentre si bollono cibi o si frigge, grazie al riscaldamento proveniente direttamente dal recipiente.
• Risparmio di energia.
• Cura e pulizia più semplici. Gli alimenti fuoriusciti non si bruciano con rapidità.
• Controllo della temperatura e maggiore sicurezza. L'induttore reagisce immediatamente alle variazioni della temperatura, in questo modo la potenza può essere dosata in modo preciso. La zona di cottura a induzione smette di

produrre calore non appena si toglie la pentola anche se l'induttore è ancora acceso.

L'utilizzo di recipienti appropriati è un fattore essenziale per la cottura ad induzione.

Solo pentole/recipienti ferromagnetici sono adatti alla cottura ad induzione e possono essere in:

• Acciaio smaltato
• Ghisa
• Recipienti/pentole speciali per induzione in acciaio inossidabile.

Per sapere se i recipienti sono adeguati, verificare che siano attratti da un magnete. (Fig.5). Esistono in commercio alcune pentole speciali per induzione i cui fondi non sono totalmente ferromagnetici. In questo caso si scalda solamente la zona magnetizzabile, pertanto può succedere che il calore non venga distribuito uniformemente.

Per ottenere una buona cottura vi suggeriamo di utilizzare pentole la cui zona ferromagnetica abbia le stesse dimensioni della pentola.

Si consigliano recipienti a fondo piatto (Fig.5A). Non utilizzare recipienti con base ruvida, per evitare di graffiare la superficie termica del piano.

Un fattore non trascurabile nella cottura ad induzione sono infine le dimensioni della pentola in relazione alla piastra utilizzata (Fig.5B). Le zone di cottura consentono l'utilizzo di recipienti con fondi di vari diametri. E' comunque preferibile utilizzare la zona di cottura appropriata al diametro della pentola che si vuole utilizzare.

USO DEL PIANO COTTURA

Questo apparecchio utilizza il sistema di programmazione elettronica “touch control” in cui le funzioni sono attivate toccando i tasti sensori e confermate da indicazioni sui display e segnali acustici. Toccare i tasti dall’alto senza coprirli.

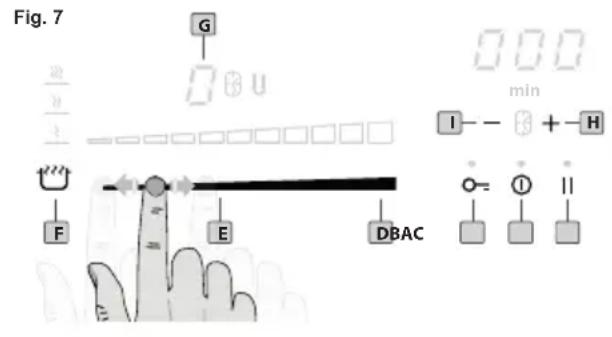

• PANNELLO COMANDI (Fig. 7)

Fig. 7 G 000 min I - - + - H F E DBAC O= ① Ⅱ

A. tasto On/Off
B. tasto Blocco
C. tasto Pausa
D. tasto Booster
E. "Slider" zona cottura
F. tasto Programmi
G. Display zona cottura
H. tasto Timer [+] (aumenta il valore)
I. tasto Timer [-] (diminuisce il valore)
L. Display Timer

• ACCENSIONE PIANO COTTURA

Premere il tasto On/Off per accendere il piano. Tutti i display relativi alle zone di cottura si accenderanno in posizione di standby «0».

Il pannello di controllo rimane attivo per 10 secondi. Se entro questo tempo non si effettua alcuna regolazione su una zona di cottura l'apparecchio si spegne automaticamente.

Questo piano cottura è dotato di un sistema di controllo interattivo che lo rende molto semplice da usare.

Al momento dell'accensione del piano i display compaiono accesi al 30% (anche durante il funzionamento). Nel momento in cui si posiziona una pentola, su una zona cottura, questa viene automaticamente riconosciuta ed il relativo display compare con un illuminazione del 100% sopra lo slider corrispondente si accende indicando lo «0». A questo punto è possibile regolare

la potenza della zona di cottura. Quando la pentola viene rimossa il display relativo mostra il simbolo «», il simbolo scompare se la pentola viene riposizionata sulla zona e la cottura riprende secondo le regolazioni precedentemente impostate.

Dopo l'uso riportare sempre a «0» la potenza della zona (non lasciare mai attivo il simbolo «）。

Il simbolo « potrebbe comparire nel display della zona cottura anche nel caso in cui:

1) Il recipiente usato non è adatto alla cottura ad induzione.
2) Il diametro della pentola è inferiore a quello consentito dall'apparecchio.

• CALORE RESIDUO

Se la temperatura di una zona di cottura è ancora elevata (superiore a 50°) dopo essere stata spenta, il display relativo a quella zona mostra il simbolo «H» (calore residuo). L'indicazione scompare solo quando non vi è più alcun rischio di ustioni.

• REGOLARE LA POTENZA DI COTTURA

La potenza di ogni singola zona può essere regolata in 9 diversi livelli è sarà visualizzata nel display corrispondente con un numero da «1» a «9». Accendere l'apparecchio e regolare il livello di potenza della zona di cottura agendo sullo slider corrispondente. Scorrere il dito sullo slider verso destra per aumentare la potenza, verso sinistra per diminuirla.

- BOOSTER

Questa funzione riduce ulteriormente il tempo di cottura di una zona portando la temperatura al livello di potenza massimo per 10 minuti. Allo scadere di questo tempo, la potenza della zona cottura torna automaticamente al livello «9». L'utilizzo di questa funzione è indicato per il riscaldamento in tempi brevissimi di grandi quantità di liquidi (es. acqua per cuocere la pasta) o di altre pietanze.

Per attivare questo programma premere il tasto Booster oppure scorrere il dito verso destra sullo slider fino a che il simbolo «P» appare sul display della zona cottura.

• PAUSA

Quando almeno una zona di cottura è in azione è possibile mettere in pausa l'apparecchio interrompendo momentaneamente la cottura.

Per attivare questa funzione premere il tasto Pausa. Il led relativo si accende e i display di tutte le zone cottura mostrano il simbolo «II». Tutti i Timer eventualmente attivi vengono interrotti. La pausa ha una durata massima di 10 minuti al termine dei quali l'apparecchio si spegne.

Per disattivare la Pausa premere il tasto Pausa e scorrere il dito verso destra sullo slider lampeggiante entro 10 secondi.

- RICHIAMA

Se si spegne l'apparecchio accidentalmente è possibile richiamare i settaggi precedentemente attivi sulle zone di cottura premendo il tasto On/Off entro 6 secondi. Se la funzione Richiama è disponibile il led del tasto Pausa lampeggia alla riaccensione del piano. Richiamare quindi i settaggi premendo il tasto Pausa entro 6 secondi.

- TIMER

Questa funzione permette di stabilire un tempo da «01» (1 minuto) a «99» (99 minuti) per lo spegnimento automatico di una zona di cottura.

Per attivare il timer su una zona di cottura, selezionarla regolandone la potenza e premere simultaneamente i tasti [+] e [-] del timer fino all'accensione del simbolo dell'orologio accanto al display della zona di cottura. Agire sui tasti [+] e [-] del timer entro 5 secondi per regolare il tempo dell'autospegnimento. Attendere 5 secondi, il conto alla rovescia verrà visualizzato sul display del timer. Allo scadere del tempo la zona di cottura si spegne automaticamente, il display indica

lo «00» lampeggiante e viene emesso un segnale acustico. Premere il tasto [+] o [-] del timer per spegnere i segnali.

Per disattivare il timer di una zona cottura premere più volte simultaneamente i tasti [+] e [-] fino alla comparsa del simbolo dell'orologio accanto al display della zona cottura desiderata. A questo punto premere nuovamente e simultaneamente i tasti [+] e [-] e poi agire sul tasto [-] entro 5 secondi per riportare il tempo sul valore «00». Attendere 5 secondi, il simbolo dell'orologio accanto al display della zona cottura si spegne confermando la disattivazione della funzione.

• EGG TIMER/PROMEMORIA

Quando nessuna zona di cottura è in funzione è possibile stabilire un promemoria acustico che rimane attivo anche dopo lo spegnimento dell'apparecchio. Quando l'Egg timer/ Promemoria è attivo la funzione Timer non può essere attivata.

Per attivare il promemoria premere simultaneamente i tasti [+] e [-] fino alla comparsa del simbolo dell'orologio sotto il display dell'area Timer. Agire sui tasti [+] e [-] del timer entro 5 secondi per regolare il tempo. Attendere 5 secondi, il conto alla rovescia viene visualizzato sul display del timer. Allo scadere del tempo il display indica lo «00» lampeggiante e viene emesso un segnale acustico. Premere il tasto [+] o [-] del timer per spegnere i segnali. Per disattivare il promemoria attivo premere simultaneamente i tasti [+] e [-]. Il simbolo dell'orologio compare sotto il display dell'area Timer. A questo punto agire sul tasto [-] entro 5 secondi per riportare il tempo sul valore «00». Attendere 5 secondi per la conferma, il simbolo dell'orologio si spegne confermando la disattivazione della funzione.

• BLOCCO COMANDI

E' possibile bloccare i comandi per evitare il rischio di modifiche non intenzionali alle regolazioni (bambini, operazioni di pulizia, ecc.). Per attivare questa funzione premere il tasto Blocco. Il led relativo si accende. Per per sbloccare i comandi e tornare ad agire sulle regolazioni (es. interrompere la cottura) è necessario premere il tasto Blocco. Quando il blocco dei comandi è attivo è comunque possibile spegnere il piano di cottura. In questo caso il blocco comandi rimane attivo anche alla riaccesione del piano.

• FUNZIONE BRIDGE

Questa funzione consente di collegare, in verticale, due zone di cottura adiacenti ampliando quindi l'area su cui appoggiare le pentole. E' particolarmente indicata quando si deve cuocere con pentole di grandi dimensioni (es. pirofile, tegami). La funzione si attiva premendo contemporaneamente i tasti Booster delle due zone cottura adiacenti. L'avvenuta selezione viene visualizzata di lato ai display con i simboli Ue NLa regolazione della potenza della zona di cottura bridge è abilitata solo dallo slider della zona cottura anteriore. La funzione può essere disattivata premendo contemporaneamente i tasti Booster.

• PROGRAMMI SPECIALI

Il piano cottura è provvisto di 3 programmi speciali che sono già stati impostati per effettuare particolari tipologie di cottura:

1) Il programma “Warming” imposta la potenza della zona di cottura selezionata a 45°C per tenere i cibi cucinati in caldo. Per attivare questo programma premere una volta il tasto Programmi. Il led ‘Warming’ si accende nel display della zona cottura.

2) Il programma “Melt” imposta la potenza della zona di cottura selezionata a 70°C per sciogliere cioccolata, burro o alimenti simili. Per attivare questo programma premere due volte il tasto Programmi. Il led ‘Melt’ si accende nel display della zona cottura.

3) Il programma “Simmer” imposta

la potenza della zona di cottura selezionata a 94°C per portare ad una ebollizione lenta nella preparazione di sughi, minestre e stufati. Per attivare questo programma premere tre volte il tasto Programmi. Il led 'Simmer' si accende nel display della zona cottura.

- SPEGNIMENTO ZONE COTTURA

Per spegnere una zona di cottura agire sullo slider per riportare il livello a «0».

• SPEGNIMENTO PIANO COTTURA

Per spegnere completamente l'apparecchio tenere premuto il tasto On/Off.

• SPEGNIMENTO DI SICUREZZA

L'apparecchio è provvisto di un sistema di sicurezza che spegne automaticamente le zone di cottura trascorso il tempo limite di accensione ad una data potenza. In tal caso l'indicazione del calore residuo «H» viene visualizzata nel display della zona.

POTENZA	TEMPO LIMITE ACCENSIONE (ore)
1 - 2 6
3 - 4 5
5	4
6 - 7 - 8 - 9 1,5

• GESTIONE DELLA POTENZA

Tutte le zone cottura sono collegate ad una fase. La fase ha un carico massimo di elettricità di 3700 W/230V (si veda il paragrafo “Specifiche Tecniche”).

La funzione divide la potenza tra le zone cottura e si attiva quando il carico totale di elettricità delle zone cottura supera i 3700 W. La funzione diminuisce la potenza sulle altre zone cottura. Il display della potenza delle zone in cui la stessa è stata ridotta cambia tra due livelli.

PULIZIA E MANUTENZIONE

Rimuovere eventuali residui di cibo e gocce di unto dalla superficie di cottura utilizzando lo speciale raschietto fornito su richiesta.

Pulire l'area riscaldata nel miglior modo possibile utilizzando prodotti idonei ed un panno-carta, quindi sciacquare con acqua e asciugare con un panno pulito. Mediante lo speciale raschietto rimuovere immediatamente dall'area riscaldata di cottura frammenti di fogli di alluminio e materiale plastico scioltisi inavvertitamente o residui di zucchero o di cibi ad elevato contenuto di zucchero. In questo modo si evita ogni possibile danno alla superficie del piano. In nessun caso si devono utilizzare spugnette abrasive o detergenti chimici irritanti quali spray per forno o smacchiatori.

ATTENZIONE: Non utilizzare pulitori a vapore.

DISMISSIONE DEGLI ELETTRODOMESTICI

La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano

essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

RISOLUZIONE DEL PROBLEMI

Problema Possibile causa Soluzione
Non è possibile attivare il piano cottura o metterlo in funzione.	Il piano di cottura non è collegato a una fonte di alimentazione elettrica o non è collegato correttamente.	Accertarsi che il piano di cottura sia collegato correttamente alla rete elettrica. Fare riferimento al paragrafo “collegamento elettrico”.
	È scattato il fusibile. Verificare se l’anomalia di funzionamento sia dovuta al fusibile. Nel caso in cui il fusibile continui a scattare, rivolgersi ad un elettricista qualificato.
	Sono passati più di 10 secondi dall’accensione del piano.	Accendere di nuovo il piano di cottura e impostare il livello di potenza in meno di 10 secondi.
	Sono stati toccati 2 o più tasti contemporaneamente.	Toccare un tasto alla volta.
	la funzione “Pausa” è attiva. Consultare il capitolo “Uso del piano cottura”
	Il pannello dei comandi è bagnato o presenta macchie di unto.	Pulire il pannello dei comandi.
Il piano cottura si disattiva.	Uno o più tasti del pannello di controllo sono stati coperti.	Rimuovere gli oggetti dai tasti del pannello di controllo.
La spia del calore residuo non si accende.	La zona non è calda perché è rimasta in funzione solo per brevissimo tempo.	Se la zona ha funzionato abbastanza a lungo da essere calda, contattare il Centro di Assistenza Autorizzato.
La funzione “Riscaldamento Automatico” non funziona.	La zona è calda. Lasciare raffreddare la zona.
	E’ stata impostata la potanza più alta.	La potenza più alta ha la stessa potenza della funzione.
L’impostazione della potenza varia fra due livelli.	La funzione “Gestione potenza” è attiva.	Consultare il capitolo “Uso del piano cottura”
I tasti del pannello di controllo si surriscaldano.	Le pentole sono troppo grandi oppure sono state collocate troppo vicino ai comandi.	Se possibile, collocare le pentole grandi sulle zone posteriori.
☐ compare nel display. La funzione “Spegnimento Automatico” è attiva.		Spegnere e riaccendere l’apparecchio.

L compare nel display. La funzione “Sicurezza bambini” è attiva.		Fare rifermento al capitolo “uso del piano cottura”
√ compare nel display. Acqua o utensili da cucina presenti sul quadro comandi.		Rimuovere gli oggetti dal quadro comandi.
√ compare nel display. Non vi sono pentole sulla zona.		Appoggiare una pentola sulla zona.
		Le pentole non sono adatte. Utilizzare pentole idonee.Fare riferimento al capitolo “la cottura a induzione”.
		Il diametro del fondo della pentola è troppo piccolo rispetto alla zona.	Usare pentole delle dimensioni corrette. Fare riferimento al capitolo “la cottura a induzione”.
		Le pentole non coprono il riquadro/ la croce/il cerchio.	Fare in modo che la croce/ il riquadro/il cerchio siano completamente coperti.
E2 compare nel display.	Le piastre a induzione sono surriscaldate.	Lasciare raffreddare l’apparecchio.
E e un numero compaiono nel display.	C’è un errore nell’apparecchio.	Scollegare per un certo periodo di tempo l’apparecchio dall’alimentazione elettrica.Scollegare il fusibile dall’impianto elettrico domestico. Ricollegarlo.Se il codice di errore compare di nuovo, rivolgersi al Centro di Assistenza Autorizzato.
E21 compare nel display.	L’apparecchio è surriscaldato.La ventola di raffreddamento potrebbe essersi bloccata.	Far raffreddare l’apparecchio.Verificare se degli oggetti stiano bloccando la ventola di raffreddamento. Se il simbolo appare ancora, contattare un centro assistenza.
E31 compare nel display.	Configurazione dati errata. E’ necessaria una nuova configurazione. Contattare un centro assistenza autorizzato.
E47 compare nel display.	Comunicazione assente o difettosa tra il quadro comandi e le serpentine ad induzione.	Assicurarsi che il cavo di connessione sia correttamente inserito e funzionante.
U400 compare nel display.	Il quadro comandi è stato collegato in modo errato.	Collegare alla tensione di alimentazione corretta.
E22 , E20 , E36 , E5 , E6 o E9 compare nel display.	Un componente interno dell’apparecchio deve essere sostituito.	Contattare un centro assistenza autorizzato.

Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o il Centro di Assistenza Autorizzato. Fornire i dati riportati sulla targhetta dei dati.
