MANUALE UTENTE LAGAN 804.948.56 IKEA

Fare riferimento all'ultima pagina del presente manuale per un elenco completo di tutti i centri assistenza IKEA e i relativi numeri di Telefono nazionali.

Il manuale dell'utente in formato elettronico è disponibile su www.ikea.com.

Per ulteriori informazioni sul consumo energetico e altri dati tecnici del prodotto, accedere al seguente link: https://eprel.ec.europa.eu

Registrarile modello e il numero di serie di seguito come riferimento.

Data di acquisito

Numero modello

Numero di série

①

Allegare lo scontrino come riferimento futuro.

Checklist di INSTALLazione

Sportello

Lo sportello sigilla completenessu tutti i lati
Lo sportello è a livello

Livellamento

Il frigorifero è a livello, stabile su entrambi i lati e inclinato di 1/4 in (6 mm) all'indietro.
La struttura è appoggiata saldamente su tutti gli angoli

Alimentazione

Rete di alimentazione domestica accesa
Frigorifero collegato

Controlli finali

Rimozione del materiale di imballaggio
Impostazione della temperatura del frigorifero e del congelatore

FRANÇAIS

ITALIANO 5 FRANÇAIS 25

Indice

Informazioni per la sicurezza 5

Istruzioni per la sicurezza 8

Installazione

Primoutilizzo11

Descrizione del prodotto 12

Funzionamento

Uso quotidiano 14

Consigli e suggerimenti utili 15

Manutenzione e pulizia 17

9 Risoluzione dei problemi 18

Informazioni tecniche 21

Consigli per la salvaguardia dell'ambiente 22

13 Garanzia IKA 22

Soggetto a modifichezza preavviso.

Informazioni per la sicurezza

Leggere attendamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. Il produttore non è responsabile in caso di lesioni e danni causati da un-installazione ed un uso non corretti dell'apparecchiatura. Conservare le istruzioni come riferimento futuro.

Sicurezza dei bambini e delle persone vulnerabili

• Questo apparecchio può essere usato da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con una scarsa esperienza o conoscenza sull'uso dell'apparecchio, solamente se sorvegliati o istruiti relativamente all'uso dell'apparecchio e se hanno compreso i rischi che ne derivano.
• Questo appearecchio può essere utilizzato da bambini di età compresa tra i 3 e gli 8 anni e da persone con disabilità estese e complesse, purché vengano adeguatamente istruite.
• I bambini di età inferiore ai 3 anni devono essere tenuti lontani, a meno che non siano continuamente sorvegliati.
• Non lasciare che i bambini giochino con l'apparecchio.

• I bambini non devono eseguire le operazioni di pulizia e manutenzione dell'apparecchio a carico dell'utente, alla un'adeguata supervisione.

• I bambini di età compresa tra i 3 e gli 8 anni possono caricare e scaricare il frigorifero.

• Conservare il materiale di imballaggio fuori alla portata dei bambini e smaltirlo correttamente.

Sicurezza generale

• L'apparecchio è destinato all'uso domestico e ad applicazioni simili, tra cui:

• case di campagna; cucine per il personale di negoti,UFFici e altri ambienti di lavoro;

• clienti di hotel, motel, bed & breakfast e altri ambienti residenziali;

• Verificare che le aperture di ventilazione, sia sull'apparecchio che nella struttura da incasso, non siano ostruite.

• Non usare dispositivi meccanici o altri mezzi non raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento.
• Non danneggiare il circuito refrigerante.
• Non utilizzato apparente elettriche all'interno degli scomparti di conservazione degli alimenti, ad eccezione di quelli consigliati dal produttore.
• Non nebulizzare acqua néutilizzare vapore per pulire l'apparecchio.
• Pulire l'apparecchio con un panno umido e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.
• Non conservare all'interno dell'apparecchio sostanze explosive come bombolette spray contenenti un propellente inflammabile.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un technique autorizzato o da una persona qualificata, per evitare situazioni di pericolò.

• Durante il posizionamento dell'apparecchio, assicurarsi che il cavo di alimentazione non venga bloccato o non sia danneggiato.

• Non posizionare più prese di corrente o unità di alimentazione portatili sul retro dell'apparecchio.
• Lasciare lo sportello aperto per lunghi periodi cui poe causare un aumento significativo della temperatura all'interno degli scomparti dell'apparecchio.
• Pulire regolarmente le superfici che entrano in contatto con gli alimenti e i sistemi di scarico accessibili.
• Pulire i serbatoi dell'acqua se non vengono utilizzati per 48 ore; scaricare il sistema dell'acqua collegato ad una sorgente di alimentazione dell'acqua se l'acqua non viene usata per 5 giorni.
• Conservare la carne cruda e il pesce in contentitori adatti all'uso nel frigorifero, in modo da evitare qualunque tipo di contatto e impedire che gocciolino su altri alimenti.
• Se il frigorifero rimane vuoto per lunghi periodi di tempo, spegnerlo sbrinarlo, pulirlo, asciugarlo e lasciare lo sportello aperto per evitare la formazione di muffa all'interno.
• Gli scomparti per alimenti congelati contrassegnati con due stelle sono adatti per conservare alimenti pre-congelati e per conservare o preparare gelato e cubetti di ghiaccio.
• Gli scomparti contrassegnati con una, due o tre stelle non sono adatti per congelare gli alimenti freschi.
• Il frigorifero non è pensato per essere utilizzato come un'unità da incasso.
• L'apparecchio è dotato di una lampadina per l'illuminazione interna. Questa lampadina può essere sostituita solo dal technique dell'assistenza. Contattare il centro assistenza autorizzato.
• AVVERTENZA: Per evitare eventuali rischi dovuti ad una installazione instabile dell'apparecchio, si raccomanda di fissarlo come indicato nelle istruzioni.

Istruzioni per la sicurezza

Installazione

Avvertenza! Questo appearecchio più essere installato unicamente da personale qualificato.

• Rimuovere tutto il materiale di imballaggio e i bulloni di fissaggio utilizzati per il trasporto.
• Non installment outilizzare l'apparecchio se è danneggiato.
• Seguire le istruzioni di installmente fornite con l'apparecchio.
• Prestare sempre la massima attenzione quando occorre spostare l'apparecchio, poiché è molto pesante. Indossare sempre quanti e scarpe di protezione.
• Assicurarsi che l'aria possa circolare liberamente attorno all'apparecchio.
  Non inclinare il frigorifero di altri 45^ rispetto alla posizione verticale durante gli spostamenti.
• Al momento della prima installation, o dato avee invertito lo sportello, attendere almeno 4 ore prima di collegare l'apparecchio all'alimentazione. Ciò consente all'olio di fluire nuovamente nel compressore.
• Prima di eseguire qualunque operazione sull'apparecchio (ad es. l'inversione dello sportello), scollegare la spina alla presa di alimentazione.
• Non installare l'apparecchio in prossimità di radiatori, fornelli, fornì o piani cottura.
• Il lato posteriore dell'apparecchio deve essere appoggiato alla parete.
• Non installare l'apparecchio in una posizione esposta alla luce diretta del sole.
  Non installare l'apparecchio in ambienti troppo umidi o freddi, come ad esempio aggionate strutturali, garage o cantine.
• Dovendo spostare l'apparecchio, sollevarlo dal bordo anteriore per evitare di graffiare il pavimento.

Collegamento elettrico

Avvertenza! Rischio di incendio e scosse elettriche.

Avvertenza! Durante il posizionamento dell'apparecchio, assicurarsi che il cavo di alimentazione non venga bloccato o non sia danneggiato.

Avverenza! Nonutilizzare presemultiple e prolunghe.

• L'apparecchio deve disporre di una messa a terra.
• Assicurarsi che i parametri riportati sulla targa di identificazione dell'apparecchio siano compatibili con i valori elettrici nominali dell'alimentazione di rete.
• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.
• Accertarsi di non danneggiare i componenti elettrici (ad es. la spina di alimentazione, il cavo di alimentazione, il compressore). Contattare il centro assistenza autorizzato o un elettricista per sostituire i componenti elettrici.
• Il cavo di alimentazione deve rimanere al di除去 del livello della spina di alimentazione.
• Collegare la spina di alimentazione alla presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
• Non tirare il cavo di alimentazione per scollegare l'apparecchio. Afferrare sempre la spina.
• Solo per il Regno Unito e l'Irlanda. Questo appearecchio è dotato di una spina di rete da 13 A. Nel caso in cui sia necessario sostituire il fusibile della spina di alimentazione, utilizzato unicamente un fusibile ASTA (BS 1362) da 13 A.

Utilizzo

Avvertenza! Rischio di lesioni, scottature o scosse elettriche.

L'apparechio contiene gas inflammabili

e isobutano (R600a), un gas naturale altamente eco-compatible. Fare attenzione a non danneggiare il circuito refrigerante contente isobutano.

• La superficie del compressore diventa calda: la superficie del compressore può divertare calda in normali condizioni di funzionamento. Non toccare con le mani.
  Non apportare modifiche alle specifiche dell'apparecchio.
  Non introdure apparecchiature elettriche (ad es. gelatiere) all'interno dell'apparecchio, ove non specificamente consentito dal produttore.

• In caso di danni al circuito refrigerante, assicurarsi che non si sviluppino fiamme libere e scintille nell'ambiente di installmente. Aerare bene l'ambiente.
  Non appoggiare oggetti incandescenti sulle parti in plastica dell'apparecchio.
  Non introdurre bevande analcoliche nel vano congelatore. ciò creera una pressione all'interno del contentitore della bevanda.
  Non conservare gas e liquidi inflammabili all'interno dell'apparecchio.
  Non introdure bevande analcoliche nel vano congelatore. ciò creera una pressione all'interno del contentitore della bevanda.
  Non collocare prodotti infiammabili od oggetti bagnati con prodotti infiammabili al suo interno o nelle immediate vicinanze.
  Non toccare il compressore o il condensatore. Sono molto caldi.
  Non rimuovere o toccare gli oggetti all'interno del vano congelatore con le mani bagnate o umide.

• Non ricongelare gli alimenti precedentamente scongelati.
  -Seguire le istruzioni di conservazione riportate sulla confezione dell'alimento congelato.

Illuminazione interna

Avvertenza! Rischio di scosse elettriche.

• La lampadina è pensata unicamente per illuminare l'interno dell'apparecchio. Non utilizzato quello tipo di lampadina per illuminare la casa.

Manutenzione e pulizia

Avvertenza! Rischio di lesions o danni all'apparecchio.

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchio ed estrarre la spina alla presa di rete.
• L'unità refrigerante di questo apparecchio contiene idrocarburi. Solo il personale qualificato è autorizzato ad eseguire la manutenzione e a ricaricare l'unità.
• Controllare regolarmente lo scarico dell'apparecchio e, se necessario, pulirlo. L'ostruzione dello scarico può essere un deposito di acqua di sbrinamento sul fondo dell'apparecchio.

Manutenzione

• Nel caso in cui sia necessario riparare l'apparecchio, contattare un centro assistenza autorizzato indicate nell'elenco riportato alla fine del presente manuale.
• Utilizzare solo pezzi di ricambio originali.

Smaltimento

Avverenza! Rischio di lesioni o soffocamento.

• Scollegare la spina dall'alimentazione di rete.
• Scollegare il cavo di rete e smaltirlo adequatamente.
• Rimuovere lo sportello per evitare che bambini e animali domestici rimangano chiusi all'interno dell'apparecchio.
• Il circuito refrigerante e i materiali isolanti dell'apparecchio sono eco-compatibili.
• La schiuma isolante contiene gas infiammabili. Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchio.
• Non danneggiare i componenti dell'unità refrigerante che si trovano vicino allo scambiatore di calore.

Installazione

Avvertenza! Fare riferimento ai capitoli sulla sicurezza.

Luogo d'installazione

Per una corretta installatione dell'apparecchio, seguire le istruzioni di assemblaggio fornite separamente.
- Installare l'apparecchio in un ambiente interno asciutto e ben ventilato, la cui temperatura ambiente corrisponda alla classe climatica individata sulla targa di identificazione dell'apparecchio:

Classe climatica Temperatura ambiente

SN da +10 °C a +32 °C

N da +16 °C a +32 °C

ST da +16 °C a +38 °C

T da +16 °C a +43 °C

• "SN" indica che il frigorifero è pensato per essere utilizzato ad una temperature ambiente compresa tra 10^ e 32^ .

-"N" indica che il frigorifero è pensato per essere utilizzato ad una temperatura ambiente compresa tra 16^ e 32^ .
- "ST" indica che il frigorifero è pensato per essere utilizzato ad una temperatura ambiente compresa tra 16^ e 38^ .
- "T" indica che il frigorifero è pensato per essere utilizzato ad una temperatura ambiente compresa tra 16^ e 43^ .

Potrebbero verificarsi dei problemi funzionali in alcuni modelli in caso di utilizzato a temperature che non rientrano negli intervalli indicati. Il correto funzionamento cui essere assere garantito solo nel rispetto delle temperature indicate. In caso di dubbi in merito all'installazione, rivolgersi al rivenditore, al servizio clienti o al centro di assistenza autorizzato più vicino.

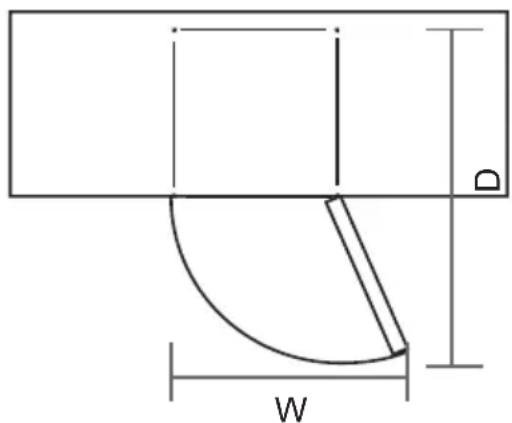

Luogo di utilizzo

• Per garantire prestazioni ottimali, installare l'apparecchio lontano da possibili fonti di calore, quali radiatori, caldaie, luce diretta del sole, ecc. Assicurarsi che l'aria possa circolare liberamente nella parte posteriore.
• Lasciare uno spazio di almeno 10 cm tra l'apparecchio e la parete e di almeno 30 cm tra la parte superiore dell'apparecchio e il soffitto.
• Lasciare spazio a sufficienta per acceder e apririre lavormente lo sportello (L x P ≥ 843 x 892 mm).

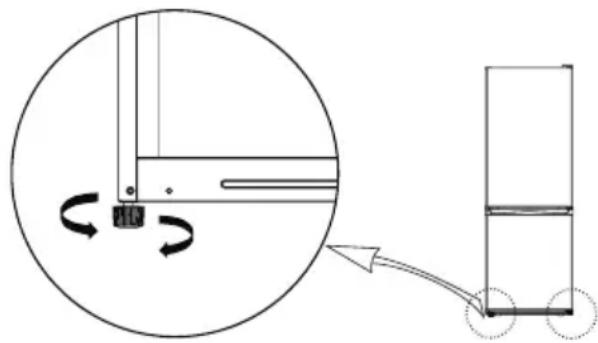

Livellamento dei piedi

Se l'apparecchio oscilla, regolare l'altezza del piede sinistro/destro dell'apparecchio in modo che sua perfettamente orizzontale. Fare riferimento alle istruzioni di assemblaggio fornite separatamente per una descrizione dettagliata della procedura di installmente.

1. Scollegare la spina dell'apparecchio alla presa di alimentazione.
2. Ruotare il piede in senso orario per sollevare l'apparecchio; ruotarlo in senso antiorario per abbassare l'apparecchio.

Inversione degli sportelli (opzionale)

In base alla posizione di installmente dell'apparecchio, è possibile invertire gli sportelli in modo da garantire un più facile accesso al contentuto al suo interno.

Utilizzare un cacciavite e/o una chiave adatti per reinstallare gli sportelli.

Fare riferimento alle istruzioni di assemblaggio fornite separatamente per una descrizione dettagliata della procedura di installment.

Collegamento elettrico

Attenzione! Tutti gli interventi elettrici necessari per installare l'apparecchio devono essere eseguiti da un elettricista qualificato o da personale competente.
Avverenza! L'apparecchio deve essere collegato a terra. L'inosservanza di queste istruzioni cui causare la morte o il rischio di incendio o scosse elettriche.

Il produttore non sare in alcun modo responsabile in caso di inosservanza delle misure di sicurezza. Questo appearecchio è conforme alle direttive CEE.

Primoutilizzo

Pulizia dell'interno

Prima di utilizzare l'apparecchiatura per la prima volta, lavare l'interno e tutti gli accessori interni con acqua tiepida e sapone neutro per eliminare il tipico odore dei prodotti nuovi, quando asciugare accuratamente.

Important! Non usare detergenti corrosivi o polveri abrasive che possano danneggiare la finitura.

Descrizione del prodotto

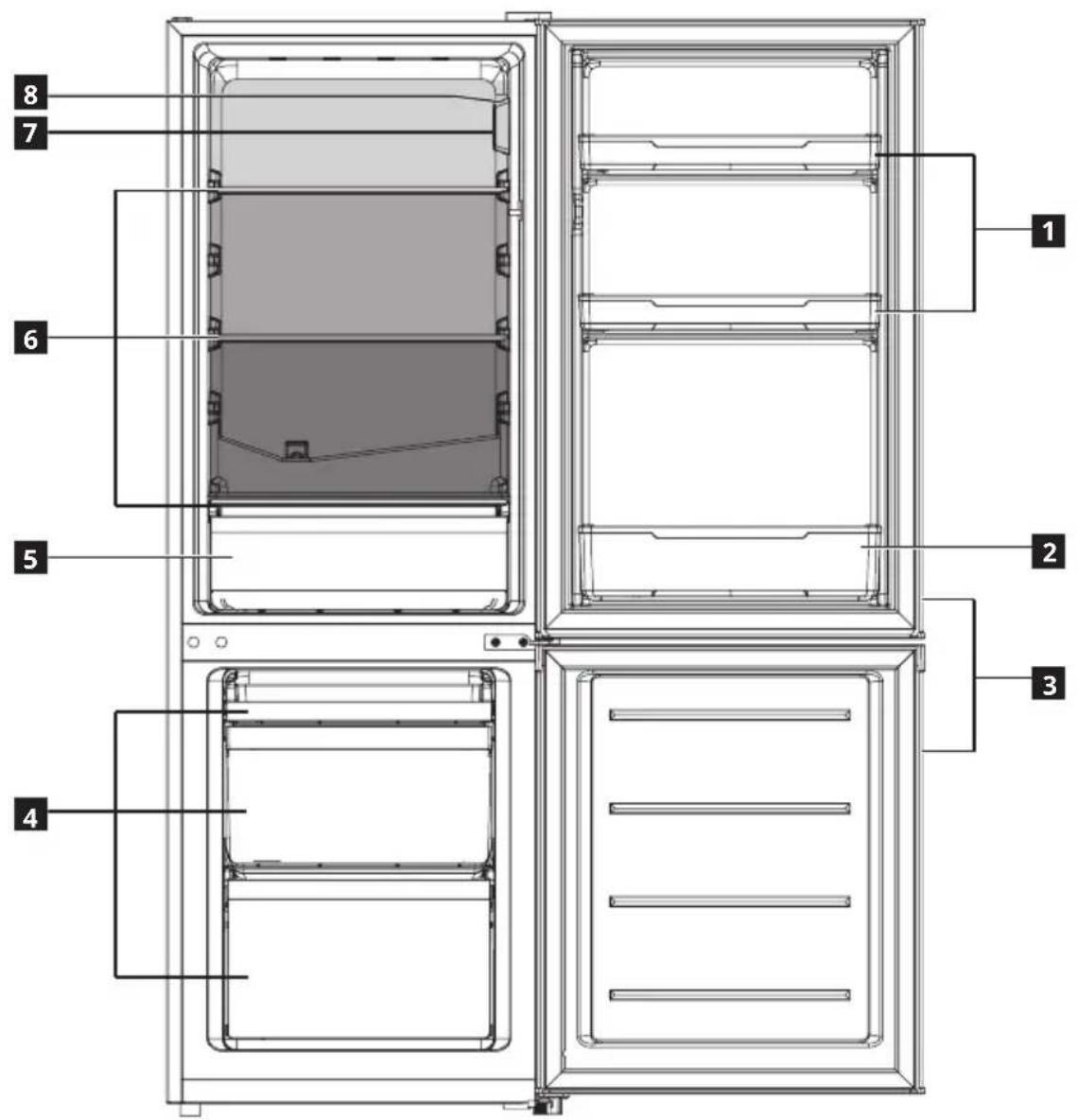

Panorama del prodotto

1 Ripiani per sportello
Ripiano per bottiglie
Guarnizioni dello sportello
4 Cassetti del congelatore

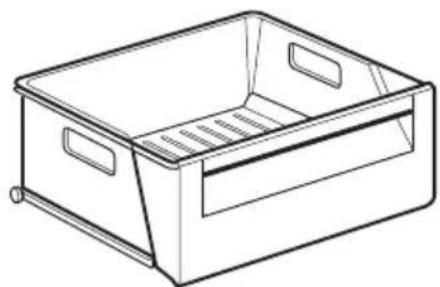

5 Cassetto per verdure
6 Scaffali in vetro

Pannello di controllo
8 Lampadina LED
Zona meno fredda
Zona a temperatura intermedia
Zona piu fredda

Funzionamento

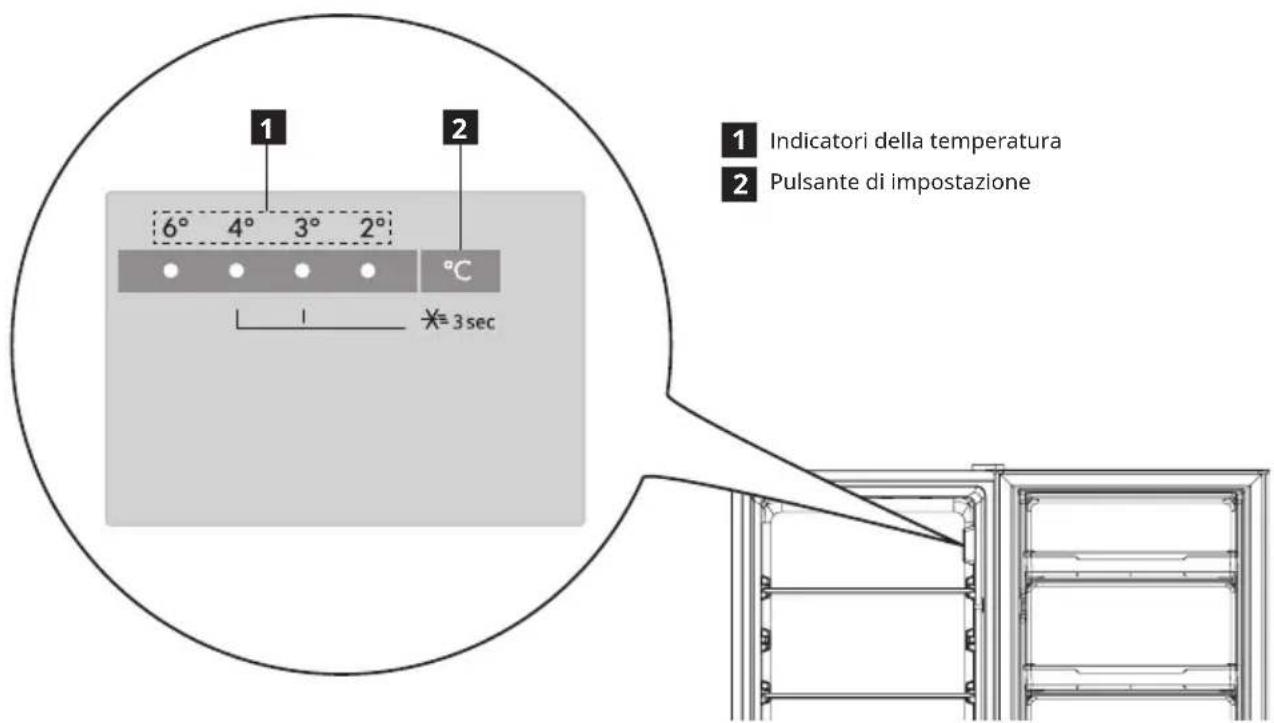

Pannello di controllo

Accensione

• Collegare la spina alla presa di rete.
• Il display del pannello di controllo si accende,osi come I'indicatore della temperatura,che indica la temperatura attualmente impostata.
• Per impostare la temperatura,fare riferimento alla relativa sezione.

Quando si utilizes l'apparecchio per la prima volta, impostarlo ad una temperatura molto fredda e farlo funzionare a vuoto fino a quando si stabilizza automaticamente alla temperatura impostata. Normalmente ciò richiede 2 o 3 ore; successivement, impostare la temperatura desiderata e introdurre gli alimenti nel frigorifero.

Spegnimento

Per scollegare l'apparecchio dall'alimentazione di rete, rimuovere la spina alla presa. Il display del pannello di controllo si spegne.

Impostazione della temperatura

E possible impostare temperature diverse per il vano frigo.

• Premere il pulsante di impostazione 2 pannello di controllo per scorrere i valori di temperature preimpostati: 2^ , 3^ , 4^ e 6^ . L'indicatore di temperature corrispondente accenderà. L'apparecchio si accenderà dopo 30 secondi alla nuova temperature impostata.

Regolare manualmente l'impostazione della temperatura tenendo presente che la temperatura interna dell'apparecchio dipende dai seguenti fattori:

• temperatura ambiente
• frequenza di aperture dello sportello
• quantità di alimenti conservati
• posizione dell'apparecchiatura.

Importante! Se la temperature ambiente è elevata o l'apparecchio funziona a pieno carico, l'impostazione alla temperatura minima può causare l'attivazione ininterrotta del compressore e la formazione di ghiaccio sulla parete posteriori. In questo caso, occorre impostare una temperature più alta in modo da consentire lo sbrinamento automatico e ridurre il consumo di energia.

Funzione di super congelamento

Per attivare esta funzione, tener premuto per tre secondi il pulsante di impostazione il pannello di controllo. Entrambi gli indicatori di temperatura 3^ e 4^ si accendono.

Per disattivare esta funzione, tenere premuto per altri tre secondi il pulsante di impostazione 2 si accendera solo l'indicatore di temperatura 1 corrispondente alla temperatura attualmente impostata.

Uso quotidiano

Calendario di congenamento

1-2

3-4

3-6

3-6

3-6

3-6

10-12

10-12

10-12

10-12

• I simboli raffigurano diversi tipi di alimenti congelati.
• I numero significano i tempi di conservazione espressi in mesi per i vari tipi di alimenti congelati. Si appliccherà il valore massimo e minimo del tempo di conservazione indicato a seconda della qualità degli alimenti e del trattamento al quale sono stati sottomosti prima di essere congelati.

Congelamento di alimenti freschi

• Il vano congelatore è adatto per congelare alimenti freschi e conservare alimenti congelati e surgelati a lungo termine.
• La quantità massima di alimenti che possono essere congelati in 24 ore è specificata sulla targa di identificazione,cisione sull'etichetta applicata all'interno dell'apparecchio.
• Il processo di congelamento dura 24 ore; durante quello periodo di tempo si raccomanda di non aggiungere altri alimenti da congelare.

Conservazione dei prodotti congelati

• In caso di primo utilizzato, o dopo un certo periodo di inutilizzato, prima di collocate i prodotti nelle scomparto si raccomanda di fare funzionare l'apparecchio per almeno 2 ore alla temperature più fredda.
• Il successo del congelamento dipende dal corretto confezionamento. Quando si chiude e si sigilla la confezione non si deve consentire all'aria o all'umidità di entrare

o uscire. Altrimenti, l'odore e l'aroma degli alimenti potrebbero diffondersi nel frigorifero e gli alimenti congelati potrebbero seccarsi.

• Nota: non collocare alimenti o bibite in bottiglia dello scomparto del congelatore.
• Per ottenere le massime prestazioni, lasciare uno spazio sufficiente nel vano congelatore in modo che l'aria possa circolare attorno alle confezioni. Inoltre, lasciare spazio sufficiente nella parte anteriore, in modo che lo sportello possa chiudersi saldamente.

Avvertenza! In caso di sbrinamento accidentale, ad esempio a causa di un'interruzione dell'alimentazione, se la corrente è rimasta disattivata per un periodo superiore rispetto a quanto indicate nelle caratteristiche tecniche alla voce "Tempo di ripresa", l'alimento scongelato deve essere consumato entro breve tempo o cotto immediatamente, raffreddato e congelato nuovamente.

Scongelamento

Prima dell'utilizzo, i cibi surgelati o congelati possono essere scongelati nel vano frigo o a temperatura ambiente, a seconda del tempo a disposizione.

Gli alimenti divisi in piccole porzioni sono essere cucinati direttamente,enza essere prima scongelati; in quello caso,tuttavia,la cottura durera più a lungo.

Conservazione degli alimenti nel vano frigo

• Coprire o avolgere gli alimenti, in particolare quelli con un gusto o un aroma forte,
• Posizione are gli alimenti in modo che l'aria possa circolare liberamente attorno adesso.
• Per ottener le massime prestazioni, lasciare uno spazio sufficiente nel vano frigo in modo che l'aria possa circolare attorno alle

confezioni. Inoltre, lasciare spazio sufficiente nella parte anteriore, in modo che lo sportello possa chiudersi saldamente.

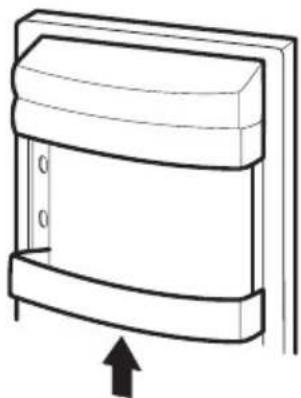

Posizioneamento dei ripiani per gli sportelli

Figura a solo scopo di riferimento

Per conservare al meglio confezioni di alimenti di diverse dimensioni, i ripiani per gli sportelli possono essere posizionati a diverse altezze.
- Rimuovere con attenzione un ripiano per sportello dal suo supporto, quando riposizionarlo all'altezza desiderata.

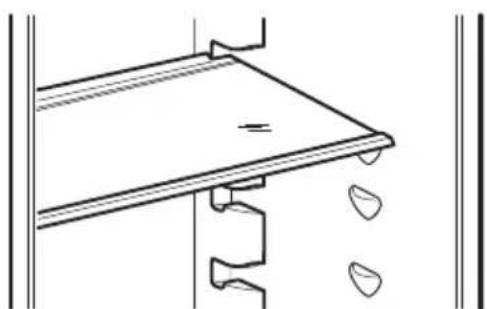

Scaffali removibili

Figura a solo scopo di riferimento

• Le pareti del frigorifero sono dotate di unaserie di guide che consentono di posizionaregli scaffali in vetro all'altezza desiderata.

Attenzione! Non posizionare lo scaffale in vetro sopra al cassetto per verdure, in modo da consentire una corretta circolazione dell'aria.

Cassetto per verdure

Figura a solo scopo di riferimento

• Questo cassetto è adatto per conservare frutta e verdura.
• Il cassetto può essere rimioso per la pulizia.

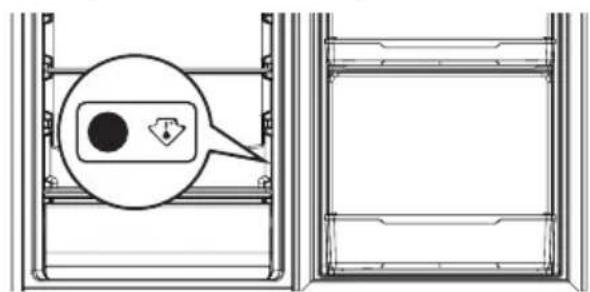

Indicatore della temperatura

In conformità con le normative in vigore in alcuni paesi, è necessario dotare il frigorifero con uno speciale dispositivo da posizionare in basso nel vano frigo (vedere la figura seguente) pensato per indicare la zona più fredda.

Consigli e suggerimenti utili

Rumori normali durante il funzionamento

I seguenti rumori sono da considerarsi normali:

• Un gorgoglio o borbottio dalle serpentine quando viene pompato il refrigerante.

• Un ronzio o un rumore pulsante dal compressore quando viene pompato il refrigerante.

• Uno scricchiolio improvisario dall'interno dell'apparecchio causato alla dilatazione termica (fenomeno fisico naturale e non pericoloso).

Consigli per il risparmio energetico

Non aprire lo sportello troppo spesso e limitare il più possibile i tempi di aperture.
- Se la temperatura ambiente è alta ed è stata impostata una temperatura interna è molto bassa e l'apparecchio funzionia a pieno carico, il compressore potrebbe funzionare continuamente, causando la formazione di ghiaccio nell'evaporatore. In questo caso, alzare la temperatura interna per consentire lo sbrinamento automatica e ridurre il consumo energetico.

Consigli per la refrigerazione di alimenti freschi

Non introdure alimenti o liquidi caldi nel vano frigo.
- Coprire o avvolgere gli alimenti, in particolare quelli con un gusto o un aroma forte.
- Disporre gli alimenti in modo da garantire un'adeguata circolazione dell'aria.

Consigli per la refrigerazione

Consigli utili:

• Carne (di tutti i tipi): avvolgerla in una confezione adatta e riporla sullo scaffale in vetro sopra al cassetto per verdure. Conservare la carne al massimo per 1-2 giorni.
• Alimenti cotti, piatti freddi: coprire e posizionarli su qualunque scaffale.
• Frutta e verdura: pulire accuratamente e riporla nell'apposto cassetto. Banane, patate, cipolle e aglio non devono essere conservati nel frigorifero alla confezione.
• Burro e formaggio: posizionarli in uno speciale contentatore ermetico oppure avvolgerli nella pellicola di alluminio o in un sacchetto di polietilene, per impedire quanto più possibile che l'aria penetri all'interno.
• Bottiglie: chiudere con un tappo e posizionarle sul ripiano per bottiglie dello sportello, oppure (se disponibile) sull'apposto scaffale.

Avvertenze per l'uso

• Più alimenti si mettono all'interno o più volte e più a lungo si après lo sportello, maggiore sare il consumo energetico e la possibilità di un malfunzionamento.
• Collegare nuovamente la spina di alimentazione ad intervalli superori a 10 minuti.
  Non posizionare bibite in bottiglia nel congelatore, in quanto potrebbero rompersi

edanneggiareilfrigorifero.

• Aprire lo sportello il meno possibile durante l'interruzione di corrente.
• Durante lo sbrinamento, non utilizzato oggetti affiliati o metallici per rimuovere il ghiaccio alla superficie dell'evaporatore, in quanto potrebbe danneggiarsi.
  Non toccare gli alimenti e i contentitori nel vano congelatore con le mani bagnate, per evitare il rischio di congelamento.

Consigli per il congelamento

Di seguito vengono riportati alcuni suggerimenti importanti per sfruttare al meglio il processo di congelamento:

• la quantità massima di alimenti che può essere congelata in 24 ore è riportata sulla targa di identificazione del prodotto.
• Ilprocessodicongelamento richiede24 ore. Finché non è concluso,nonaggiungerealterior alimenti da congelare.
• Congelare solo alimenti freschi, di ottima qualità e accuratamente lavati.
• Dividere gli alimenti in piccole porzioni, in modo da facilitare un congelamento rapido e consentire lo scongelamento solo della quantità necessaria.
• Avvolgere gli alimenti in una pellicola di alluminio o polietilene e assicurarsi che tutte le confezioni siano ermetiche.
  Non disporre gli alimenti freschi a contatto con quelli già congelati, per evitare l'autozzo della temperatura di questi ultimi.
  Gli alimenti magri si conservano meglio e più a lungo di quelli ricchi di grassi, nelle sale riduce la durata di conservazione degli alimenti.
• I ghiaccioli, se consumati appena prelevati dal vano congelatore, possono causare ustioni da freddo.
• Si raccomanda di riportare su agli confesezione la data di congelamento, in modo da potere controllare il tempo di conservazione.

Consigli per la conservazione degli alimenti surgelati

Per ottenere risultati ottimali è consigliabile:

• controllare che gli alimenti surgelati esposti nei punti vendita siano stati adeguatamente conservati.

• Assicurarsi che gli alimenti surgelati vengano trasferiti dal punto vendita al congelatore entro il più breve tempo possibile.
  Non aprire lo sportello troppo spesso e limitare il più possibile i tempi di aperture.

• una volta scongelati, gli alimenti si deteriorano rapidamente e non possono essere ricongelati.

• non superare la durata di conservazione indicata sulla confizione.

Manutenzione e pulizia

Avvertenza! Fare riferimento ai capitoli sulla sicurezza.

Avvertenze generali

Attenzione! Prima di qualsiasi intervento di manutenzione, estrarre la spina alla presa.
Questo appearecchio contiene idrocarburi nell'unità di raffreddamento, pertanto le operazioni di manutenzione e ricarica devono essere eseguite esclusivamente da personale autorizzato.
Gli accessori e i componenti dell'apparecchio non sono lavabili in lavastoviglie.

Pulizia dell'interno

Prima di utilizzare l'apparecchio per la primaolta, lavare l'interno e gli accessori con acquatiepida e sapone neutro per eliminare il tipico odore dei prodotti nuovi, quindi asciugare accuratamente.

Attenzione! Non usare detergenti corrosivi o polveri abrasive che possano danneggiare la finitura.

Pulizia delle pareti esterne del frigorifero/ congelatore

Pulire il lato esterno della porta del frigorifero/ congelatore con un panno non abrasivo inumidito con acqua e detergente delicato progettato specificamente per l'apparecchio.

Prima accensione

Attenzione! Prima di insere la spina nella presa ed accendere l'apparecchio per la prima volta, lasciarlo in posizione verticale per almeno 4 ore. In quello modo, vi sare il tempo necessario affinché l'olio torni al compressore. In caso contrario il compressore o i componenti elettronici potrebbero riportare dei danni.

Pulizia periodica

Attenzione! Non tirare, spostare o danneggiare tubi e/o cavi all'interno dell'alloggiamento
Attenzione! Non danneggiare il systema di raffreddamento.
Attenzione! Quando si sposta l'apparecchio, solleverlo dal bordo anteriore, in modo da non graffiare il pavimento.

L'apparecchio deve essere pulito regolarmente:

1. Lavare l'interno e gli accessori con acqua tiepida e sapone neutro.
2. Ispezionare regolarmente le guarnizioni della porta ed eliminare con un panno umido trasce di sporco e residui.
3. Risciacquare asciugare accuramente.
4. Pulire il condensatore e il compressore sul retro dell'apparecchio con una spazzola. Questa operazione migliorera le prestazioni dell'apparecchio, riducendone il consumo di energia.

Periodi di non utilizzato

Se l'apparecchio non viene utilizzato per un lungo periodo, adottare le seguenti precauzioni:

1. Scollegare l'apparecchio dall'alimentazione elettrica.
2. Estrarre tutti gli alimenti.
3. Sbrinare (se necessario) e pulire l'apparecchio e tutti gli accessori.
4. Pulire l'apparecchio e tutti gli accessori.
5. Lasciare gli sportelli aperti per evitare la formazione di odori sgradevoli.

Attenzione! Se si desidera tenere accesso l'apparecchio, assicurarsi che qualcuno possa verificare agli tanto, in modo da evitare che gli alimenti all'interno si deteriorino in caso di un'interruzione di alimentazione.

Sbrinamento del vano congelatore

L'acqua di sbrinamento viene scaricata automaticamenteattraverso il foro di scarico sul retro del vano frigo ed evapora.

Per effettuare lo sbrinamento manuale, scollegare l'apparecchio dall'alimentazione e rimuovere il ghiaccio in effesso con un panno asciutto.

È importante pulire periodicamente il foro di scarico dell'acqua di sbrinamento sul retro del vano frigo, per impedire che l'acqua fuoriesca e goccioli sugli alimenti all'interno.

Per fare ciò, utilizzare il detergente per tubi fornito in dotazione con gli accessori.

Sbrinamento del vano congelatore

A causa delle variazioni stagionali della temperature, cui formarsi un spesso strato di ghiaccio. Per eseguire lo sbrinamento manuale, osservare quanto segue.

• Scollegare l'apparecchio dall'alimentazione e lasciare aperto lo sportello del congelatore.
  Rimuovere tutti gli alimenti, il vassoio dei cubetti di ghiaccio e gli scaffali, oppure trasferire il tutto nel vano frigo.
• Pulire e asciugare il ghiaccio sciolto con un panno.
• Al termine dello sbrinamento, collegare nuovamente l'apparecchio all'alimentazione.

Attenzione! Per evitare di danneggiare le pareti del vano congelatore, non utilizzato oggetti appuntiti per rimuovere il ghiaccio o分开are gli alimenti congelati.

Risoluzione dei problemi

Avverenza! Fare riferimento ai capitoli sulla sicurezza.

Cosa fare se...

Problema Possibile ca	Usa Soluzione
L'apparecchio non funziona.	La spina non è inserita correttamente nella presa di alimentazione.	Inserire correttamente la spina nella presa di alimentazione.
	Assenza di tensione nella presa di alimentazione.	Collegare alla presa di alimentazione un'altra apparecchiatura elettrica. Contattare un elettricista qualificato.
L'apparecchio è rumorosa.	L'apparecchio non è posizionato in modo stabile.	Livellare i piedi dell'apparecchio per stabilizarlo. Fare riferimento al capitolo "Livlamento dei piedi" o leggere le istruzioni di assemblaggio fornite separatamente.
La lampadina non si accende. La lampadina è difettosa.		Fare riferimento al capitolo "Sostituzione della lampadina".
Problema Possibile ca	usa Soluzione
Il compressore funzionecontinuamente.	La temperature impostata non ècorretta.	Fare riferimento al capitolo"Funzionamento".
	Sono stati introdotti troppi alimenticontemporaneamente.	Attendere alcune ore e ricontrollarela temperatura.
	La temperature ambiente è troppoalta.	Fare riferimento alla tabella dellaclasse climatica riportata sulla targa di identificazione del prodotto.
	Gli alimenti introdotti nell'apparecchioerano troppo caldi.	Lasciare raffreddare gli alimenti a temperature ambienteprima diintroduurli nel frigorifero.
	Lo sportello non è chiusocorrettamente.	Fare riferimento al capitolo "Chiusuredello sportello".
La temperature all'internenodell'apparecchio è troppo Bassa/troppo alta.	La temperature non è impostatacorrettamente.	Impostare una temperaturasuperiore/inferiore.
	Lo sportello non è chiusocorrettamente.	Fare riferimento al capitolo "Chiusuredello sportello".
	La temperature degli alimenti ètroppo alta.	Prima di introdurre gli alimenti,lassciarli raffreddare a temperatura ambiente.
	Sono stati introdotti troppi alimenticontemporaneamente.	Introduire un numero inferiore di alimenti nella stesso momento.
	Lo spessore dello strato di ghiacciosupera i 4 - 5 mm.	Sbrinare l'apparecchio.
	Lo sportello viene apertofrequentamente.	Aprire lo sportello solo quando è necessario.
	L'aria fredda non circola all'internendal'apparecchio.	Assicurarsi che vi sia una circolazione sufficiente di aria fredda all'internendal'apparecchio.
La quantità di acqua condensatasulla parete del frigorifero èeccessiva,	Lo sportello è stato aperto troppofrequentamente.	Aprire lo sportello solo quando è necessario.
	Lo sportello non è chiusocompletamente.	Assicurarsi che lo sportello sia chiusocompletamente.
	Gli alimenti conservati nel frigoriferonon sono stati avvolti correttamente.	Avvolgere gli alimenti in confezioniadatte prima di riporli all'internendel'apparecchio.
L'acqua scorre all'interno delfrigorifero.	Il foro di scarico sul retro dell'apparecchio è ostruito.	Pulire il foro di scarico con un pezzo di filo.
	Gli alimenti all'interno del frigoriferoimpediscono all'acqua di fluire nelencontainitore di raccolta.	Assicurarsi che gli alimenti nontocchino la piastra posteriore.
Problema Possibile ca	Usa Soluzione
L'acqua scorre sul pavimento.	Lo sportello non è chiuso bene.	Fare riferimento alla sezione "Chiusura dello sportello", oppure consultare la voce di risoluzione dei problemi di seguito riportata ("Lo sportello non si chiude completamente").
	L'apparecchio è inclinato in avanti.	Inclinare l'apparecchio leggermente all'indietro (di un quarto di pollice). Fare riferimento alle istruzioni di assemblaggio fornite separatamente per il livellamento dell'apparecchio.
	La vaschetta raccogligocce è rota.	Contattare il centro assistenza autorizzato indicate nell'élenco riportato alla fine del presente manuale.
	Lo scarico dell'acqua di sbrinamento è intasato.	Pulire il foro di scarico con un pezzo di filo.
Lo sportello non si chiude completamente.	Gli scaffali non posizionati correttamente.	Assicurarsi che gli scaffali siano nella posizione corretta. Fare riferimento al capitolo "Scaffali removibili".
	Le guarnizioni dello sportello sono sporche.	Pulire le guarnizioni dello sportello.
	L'apparecchio non è livellato correttamente.	Assicurarsi che le apparecchiature siano installare a livello. Fare riferimento al capitolo "Livellamento dei piedi" o leggere le istruzioni di assemblaggio fornite separatamente.

Indicazione di malfunzionamento

In caso di malfunzionamento dell'apparecchio, gli indicatori LED sul pannello di controllo lampeggeranno perindicare un guasto.

L'indicatore 6^ lampeggia: Guasto del sensore della temperatura ambiente

L'indicatore 3^ lampeggia: Guasto del sensore di sbrinamento del frigorifero

L'indicatore 2^ lampeggia: Circuito del sensore di temperature del frigorifero

Se l'apparecchio continua a non funzionare correttamenteancheafteraveere eseguito tutti i controlli sopra descritti,contattare il centro assistenza autorizzato.L'elenco è disponibile alla fine di questo manuale.

Chiusura dello sportello

1. Pulire le guarnizioni dello sportello.

2. Se necessario, regolare lo sportello. Fare riferimento alle istruzioni di assemblaggio fornite separatamente.

3. Se necessario, sostituire le guarnizioni difettose. Contattare il centro assistenza autorizzato.

Sostituzione della lampadina

L'apparecchio è dotato di una lampadina per l'illuminazione interna.

Questa lampadina cui essere sostituita solo dal technique dell'assistenza. Contattare il centro assistenza autorizzato,

Per risolverve rapidamente il problema, consultare l'elenco dei centri assistenza autorizzati riportati alla fine del presente manuale e contattare il numero di Telefono del centro corrispondente.

Informazioni tecniche

Categoria del prodotto
Tipodi prodotto Frigorifero - Congelatore
Tipodi installazione Unità autonoma
Dimensioni del prodotto
Altezza 1418 mm
Larghezza 500 mm
Profondità 540 mm
Volume netto
Frigorifero 118,0 litri
Congelatore 52,0 litri
Sistema di sbrinamento
Frigorifero manuale
Congelatore manuale
Valutazione a stelle	* * * *
Tempo di risalita 8 ore
Capacità di congelamento 3,0 kg / 24 ore
Consumo energetico 192 kWh/anno
Livello di rumorosità 39 dB, C
Classe di efficienza energetica E
Tensione 220 - 240 V
Frequenza 50 Hz

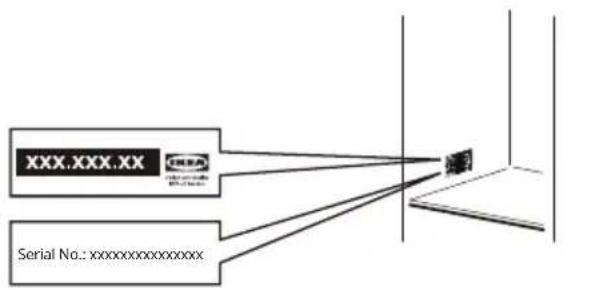

i Il codice prodotto e il numero di serie sono riportati sulla targa di identificazione sul lato interno sinistro dell'apparecchio.

Codice prodotto (codice di 8 cifre)

Numero di série (codice di 22 cifre che inizia con SN)

Figura a solo scopo di riferimento

Consigli per la salvaguardia dell'ambiente

Riciclare i materiali contrassegnati con il symbolo. Riporre le confezioni negli apposti contentitori per il riciclo. Si raccomanda di riciclare correttamente i rifiuti da apparentechipature elettriche ed elettroniche al fine di contribuire alla salvaguardia dell'ambiente

e della salute umana. Non smaltire le
apparecchiature che riportano il symbolo
insieme ai normali rifiuti domestici. Portare
il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

Garanzia IKEA

Quanto dura la garanzia IKEA?

La garanzia è valida per 5 anni a partire della data originale di acquisto dell'apparecchio presso un punto vendita IKEA. É necessario esibire lo scontrino originale come documento comprovante l'acquisto. Eventuali interventi di assistenza effettuati durante la garanzia non ne estenderanno la validità.

Chi fornisce il servizio?

Il fornitore di servizi IKEA fornirà questo servizioattraverso il proprio servizio assistenza o una rete di partner autorizzati.

Cosa copre esta garanzia?

La garanzia copre i difetti dell'apparecchio causati da vizi di fabbricazione (difetti funzionali), a partire alla data di acquisto/consegnà dello stesso apparecchio. Questa garanzia è applicabile solo all'uso domestico. Eventuali eccezioni sono descritte alla voce "Cosa non è coperto alla garanzia?". Durante il periodo di validità della garanzia, saranno coperti tutti i costi di riparazione, inclusi ad esempio pezzi di ricambio, manodopera e trasferte del personale techniciano, fermo restando che l'accesso all'apparecchio per l'intervento di riparazione non comporti spese particolari. In simili condizioni, si applicano le linee guida UE (N. 99/44/CE) e le rispettive normative locali. I componenti sostituiti divertano proprietà di IKEA.

Come interverra IKEA per risolvere il problema?

Il fornitore di servizi nominato da IKEA esaminera il prodotto e decide, a sua esclusiva discrezione, se è coperto alla garanzia. Se l'apparecchio è coperto alla garanzia, il fornitore di servizi IKEA decide a sua sola discrezione se riparare il prodotto difettoso o sostituirlo con un altro prodotto uguali o con uno simile.

Cosa non è coperto alla garanzia?

Normale usura.
Danni provocati deliberatamente o uomini provocati alla mancata osservanza delle istruzioni di funzionamento, da un'installazione non corretta o in seguito al collegamento ad una tensione errata; uomini provocati da reazioni chimiche o elettrochimiche, ruggine, corrosione o uomini causati da acqua, inclusi, in via esemplificativa, i uomini causati da una quantitàccessiva di calcare nelle condutture idriche; infine, uomini causati da eventi atmosferici e naturali.
- Le parti soggette ad usura, incluse batterie e lampadine.
Danni a parti non funzionali e decorative che non influiscono sul normale uso dell'apparecchio, inclusi graffiti e differenze di colore.
Danni accidentali causati da corpi o sostanze estranee e dati causati da pulizia o eliminazione di ostruzioni da filtri, sistemi di scarico o cassetti del detersivo.
Danni ai seguenti componenti: vetroceramica, accessori, cestelli per posate e stoviglie, tubi di alimentazione e di scarico, guarnizioni, lampadine e copri lampadine, griglie, manopole, rivestimenti e parti del rivestimento. A meno che non si possa provare che tali danni siano stati causati da errorsi di fabbricazione.
- Casi in cui non è stato riscontrato alcun guasto durante l'intervento del technique.
- Riparazioni non eseguite dal nostro servizio assistenza autorizzato e/o da un partner contrattuale di assistenza autorizzato o in caso di uso di ricambi non originali.
- Riparazioni necessarie in seguito ad un'installazione non corretta o non conforme alle specifiche.

• Casi di uso improprio e/o non domestico dell'apparecchio, ad es. un uso professionale.
• Danni derivanti dal trasporto. In caso di trasporto del prodotto da parte del cliente presso il proprio domicilio o ad un'alto indirizzo, IKEA non sare in alcun modo responsabile per eventuali danni generati durante il trasporto. Tuttavia, in caso di trasporto del prodotto da parte di IKEA all'indirizzo di consegnā del cliente, eventuali danni derivanti dal trasporto saranno coperti alla garanzia.
  Costi inerenti la prima installmente dell'apparecchio IKEA. Tuttavia, se un fornitore di servizi IKEA o un suo partner di assistenza autorizzato ripara o sostituisce l'apparecchio in base ai termini della presente garanzia, lo stesso fornitore di servizi o il partner di assistenza autorizzato dovrà reinstallare l'apparecchio riparato o un apparecchio sostitutivo, se necessario.

Questa limitazione non si applica ai lavori eseguiti correttamente da uno specialista qualificato che utilizza i nostri pezzi di ricambio originali per adattare l'apparecchio alle specifiche tecniche di sicurezza di un altro paese dell'UE.

Applicazione delle leggi nazionali

La garanzia IKEA definisce diritti legali specifici, che coprono o sostituiscono i requisiti locali. Tali condizioni non limitano tuttavia in alcun modo i diritti del consumatore definiti delle leggi locali.

Ambito di validità

Per gli elettrodomestici acquistati in un paese europeo e trasferiti in un altre paese europeo, i servizi saranno forniti in base alle condizioni di garanzia applicabili nel nuovo paese. L'obbligo di fornire il servizio in base alle condizioni della garanzia esiste solo se l'apparecchio è conforme ed è installato secondo:

• le specifiche tecniche del paese in cui viene richiesta l'applicazione della garanzia;
• le informazioni sulla sicurezza contente nelle istruzioni di assemblaggio e nel manuale dell'utente.

Servizio assistenza dedicato per gli elettrodomestici IKA:

Non esitare a contattare il servizio assistenza IKA per:

1. richiedere assistenza tecnica ai sensi della garanzia;

2. chiedere chiarimenti in merito all'installazione di un elettrodomestico come parte di una cucina dedicata IKEA. Il servizio assistenza non fornirà chiarimenti in merito a:

3. l'installazione generale di una cucina IKEA;
   i collegamenti alla linea elettrica (se l'elettrodomestico viene fornito alla spina e cavo), idrica e al gas, poiché devono essere eseguiti da un technique dell'assistenza autorizzato.

4. Chiedere chiarimenti sul contento del manuale dell'utente e sulle specifiche dell'elettrodomestico IKEA.

Per assicurarvi la migliorie assistenza, vi preghiamo di leggere attendamente le istruzioni di assemblaggio e/o la sezione correspondente del manuale dell'utente, prima di contattarci.

Come contattarci se avete bisogno di assistenza

Fare riferimento all'ultima pagina del presente manuale per un elenco Completo dei fornitori autorizzati IKEA e i relativi numeri di Telefono nazionali.

i Al fine di fornirvi un servizio più rapido, vi raccomandiamo di utilizzare i numero di Telefono specifici elencati alla fine di questo manuale. Fare sempre riferimento ai numero elencati nel libretto specifico dell'apparecchio per il quale si richiede l'assistenza. Prima di contattarci, assicuratevi di averere a portata di mano il codice prodotto IKEA (codice a 8 cifre) e il numero di serie (codice a 22 cifre che si trova sulla targhetta di identificazione) dell'apparecchio per il quale si richiede l'assistenza.

i CONSERVARE LO SCONTRINO!

Lo scontrino è la prova del vostro acquisto ed è necessario esibirlo affinché la garanzia sia valida. Sullo scontrino sono riportati ancche il nome e il codice prodotto IKEA (8 cifre) per agli appearecchio acquistato.

Avete bisogno di ulteriore aiuto?

Per ulteriori domande non inerenti all'assistenza degli elettrodomestici, contattare il call center del punto vendita IKEA più vicino. Vi preghiamo di leggere attendamente la documentazione tecnica relativa all'apparecchio prima di contattarci.

Si prega di notare che l'auto-riparazione o una riparazione non eseguita da personale esperto cui avere consequenceslla sulla sicurezza e cui annullare la garanzia.

Successivamente alla messa fuori produzione del modello, i seguenti pezzi di ricambio saranno disponibili per 7 anni: termostati, sensori di temperatura, circuiti stampati, sorgenti luminose, maniglie delle porte, cerniere delle porte, ripiani e cestelli. Si prega di notare che alcuni di questi pezzi di ricambio sono disponibili solo per il personale esperto addetto alle riparazioni e che non tutti i pezzi di ricambio si applicano a tutti i modelli.

Le guarnizioni degli sportelli saranno disponibili per 10 anni a partire dal momento in cui il modello sare fuori produzione.

Sommaire
