MANUALE UTENTE Fresco 900 W Sonnenkönig

1 Avvertenze per la sicurezza....35
2 Nominazione delle parti ....37
3 Accessori ....38
4 Pannello di controllo, telecomando e WLAN....38
5 Installazione ....42
6 Drenaggio diretto....43
7 Pulizia e manutenzione....43
8 Risoluzione dei problemi 44
9 Garanzia / Smaltimento / Modifiche tecniche....45

1. AVVERTENZE PER LA SICUREZZA

Prima di mettere in funzione per la prima volta il prodotto, si raccomanda di leggere con cura le istruzioni d'uso e di rispettare le avvertenze di sicurezza al fine di evitare un utilizzo improprio o sbagliato come pure condizioni ambientali non idonee. Si raccomanda di conservare le istruzioni per futura consultazione.

Controllare l'apparecchio dopo averlo rimosso dall'imballo. In caso di sospetto danneggiamento non mettere in funzione l'apparecchio e rivolgersi ad un tecnico specializzato. Non conservare alla portata dei bambini il materiale d'imballo riciclabile, ma provvedere all'opportunità smaltimento. Utilizzare l'apparecchio esclusivamente per lo scopo per il quale è stato espressamente progettato. Qualsiasi altro impiego è improprio e quindi da ritenersi pericoloso. Il fornitore non risponde di eventuali danni a cose e persone, che sono imputabili ad un utilizzo inappropriato o errato.

Questo elettrodomestico può essere usato da bambini che abbiano compiuto gli 8 anni di età e da persone con capacità fisiche, sensoriali o mentali ridotte, oppure che manchino di esperienza e conoscenza, purché abbiano ricevuto assistenza o formazione per un uso sicuro dell'elettrodomestico e ne comprendano quindi i rischi connessi. I bambini non devono giocare con l'apparecchio. Operazioni di pulizia e di manutenzione non devono essere effettuate da bambini senza supervisione. Assicurarsi di posizionare il dispositivo su una superficie idonea e impermeabile, in modo che i liquidi sversati non possano causare alcun danno.

Eventuali riparazioni su apparecchi elettrici devono essere svolte esclusivamente da personale tecnico qualificato. Riparazioni e modifiche effettuate in maniera non qualificata possono avere conseguenze pericolose per l'utente, per le quali si declina ogni responsabilità e garanzia.

MOLTO IMPORTANTE! Si prega di non installare o utilizzare il condizionatore d'aria mobile fino a quando non si legge attentamente questo manuale. Conservare le istruzioni per l'uso in questo manuale quando si richiede una garanzia del prodotto e come riferimento.

ATTENZIONE

• L'apparecchio deve essere conservato in una stanza senza fonti di fuoco continue (ad esempio: una fiamma aperta, un apparecchio a gas in funzione o una stufa elettrica accesa).
  • Non perforare né bruciare.
• Si prega di notare che i refrigeranti potrebbero non avere odore.

Informazioni specifiche relative ai dispositivi che funzionano con gas refrigerante R 290:

• Si prega di leggere attentamente tutte le avvertenze.
• Durante lo scongelamento e la pulizia dell'apparecchio, non utilizzare strumenti diversi da quelli raccomandati dal produttore.
• L'apparecchio deve essere installato in una zona senza fonti di incendio continue (ad esempio: una fiamma aperta, un apparecchio a gas o elettrico in funzione).
  • Non perforare né bruciare.
• Il gas R290 è un gas refrigerante conforme alle direttive ambientali europee. Non perforare alcuna parte del sistema di raffreddamento.

IMPORTANTE: Attendere almeno 12 ore dopo aver disimballato l'apparecchio prima di utilizzarlo!

IT

• Se l'apparecchio è installato, utilizzato o stoccato in un'area non ventilata, il locale deve essere progettato in modo da prevenire l'accumulo di perdite di gas refrigerante, in quanto possono presentare un rischio di incendio o esplosione. . Infatti, riscaldatori elettrici, stufe o qualsiasi altra fonte di fuoco possono accendere il refrigerante.
  • L'apparecchio deve essere tenuto in modo tale da evitare qualsiasi problema meccanico.
• Le persone che operano o lavorano sul sistema di raffreddamento devono avere un certificato appropriato rilasciato da un ente accreditato che garantisca un livello sufficiente di competenza nella gestione dei refrigeranti, in conformità con una valutazione specifica riconosciuta dalle associazioni di settore.
• Le riparazioni devono essere effettuate su raccomandazione del produttore. I lavori di manutenzione e riparazione che richiedono l'assistenza di altri professionisti qualificati devono essere eseguiti sotto la supervisione di una persona specializzata nell'uso di refrigeranti infiammabili.

Istruzioni di sicurezza

Non collegare l'apparecchio a una presa in riparazione o non installata correttamente.

Non usare il dispositivo:

A: vicino a una fonte di fuoco.
B: in un'area in cui l'olio potrebbe schizzare.
C: in un'area direttamente esposta alla luce solare.
D: in un'area in cui l'acqua potrebbe schizzare.
E: vicino a un bagno, doccia o piscina.

1. Non inserire le dita o gli steli nell'uscita dell'aria. Faccia particolare attenzione ad avvertire i bambini di questi pericoli.

2. Tenere l'unità rivolta verso l'alto durante il trasporto o l'immagazzinamento, in modo che il compressore sia posizionato correttamente.

3. Prima di pulire il condizionatore, spegnere sempre o scollegare l'alimentazione.

4. Quando si sposta il condizionatore d'aria, ricordarsi sempre di spegnere e scollegare l'alimentazione, quindi spostarla lentamente.

5. Per prevenire l'incendio, non coprire il condizionatore d'aria.

6. Tutte le prese del climatizzatore devono essere conformi ai requisiti locali di sicurezza elettrica. Se necessario, controllarne la conformità.

7. I bambini devono essere sorvegliati per assicurarsi che non giochino con il dispositivo.

8. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo fornitore di servizi o da qualsiasi altra persona qualificata per evitare qualsiasi rischio.

9. Questo dispositivo può essere utilizzato da bambini di età pari o superiore a 8 anni, persone con ridotte capacità fisiche, sensoriali o mentali e persone senza esperienza o conoscenza, a condizione che siano accompagnati e istruiti necessario per utilizzare questo dispositivo in modo sicuro, essendo consapevoli dei pericoli coinvolti. I bambini non dovrebbero giocare con questo dispositivo. La pulizia e la manutenzione dell'apparecchio non devono essere eseguite da bambini non sorvegliati.

10. L'apparecchio deve essere installato in conformità alle normative nazionali sul cablaggio.

11. Dettagli del tipo e della potenza nominale dei fusibili: T, 250V AC, 2A.

12. Per evitare qualsiasi effetto negativo sull'ambiente o sulla salute umana dovuto allo smaltimento incontrollato dei rifiuti, riciclarlo in modo responsabile per promuovere il riutilizzo sostenibile dei materiali. Per restituire un apparecchio usato, utilizzare i sistemi di restituzione e raccolta dei rifiuti oppure contattare il rivenditore presso il quale è stato acquistato il prodotto. Hanno il diritto di riprendere il dispositivo per il riciclaggio rispettoso dell'ambiente.

13. Potenziale di riscaldamento globale: R290: 3

14. Per qualsiasi riparazione o manutenzione dell'apparecchio, consultare un tecnico dell'assistenza autorizzato.

15. Non tirare, deformare o modificare il cavo di alimentazione, né immergerlo in acqua. Tirare o utilizzare impropriamente il cavo di alimentazione può causare danni all'unità e provocare scosse elettriche.

16. Rispettare le normative nazionali in materia di gas.
17. Non ostruire le aperture di ventilazione.
18. Chiunque lavori o si eserciti nel sistema di raffreddamento deve essere in possesso di un certificato valido rilasciato da un'autorità di valutazione del settore accreditata per garantire una competenza sufficiente nella gestione dei refrigeranti, in conformità con gli standard industriali riconosciuti.
19. I lavori di manutenzione devono essere eseguiti solo in conformità con le raccomandazioni del produttore dell'apparecchio. I lavori di manutenzione e riparazione che richiedono l'assistenza di altri professionisti qualificati devono essere eseguiti sotto la supervisione di una persona specializzata nell'uso di refrigeranti infiammabili.
20. Non accendere o spegnere il condizionatore d'aria inserendo o tirando il cavo di alimentazione, poiché ciò potrebbe causare scosse elettriche o incendi a causa del calore emesso.
21. Scollegare l'unità se si avvertono rumori insoliti o se si sente odore o si vede del fumo uscire.

Nota

• In caso di danni, contattare il rivenditore o un'altra officina autorizzata.
• In caso di danni, si prega di spegnere l'interruttore dell'aria, scollegare il cavo di alimentazione e contattare il proprio rivenditore o un altro centro di assistenza autorizzato
• In ogni caso, il cavo di alimentazione deve essere collegato saldamente.
• Per evitare qualsiasi rischio, spegnere l'interruttore dell'aria e scollegare il cavo di alimentazione se danneggiato. Deve essere sostituito dal rivenditore o da un'altra officina autorizzata.

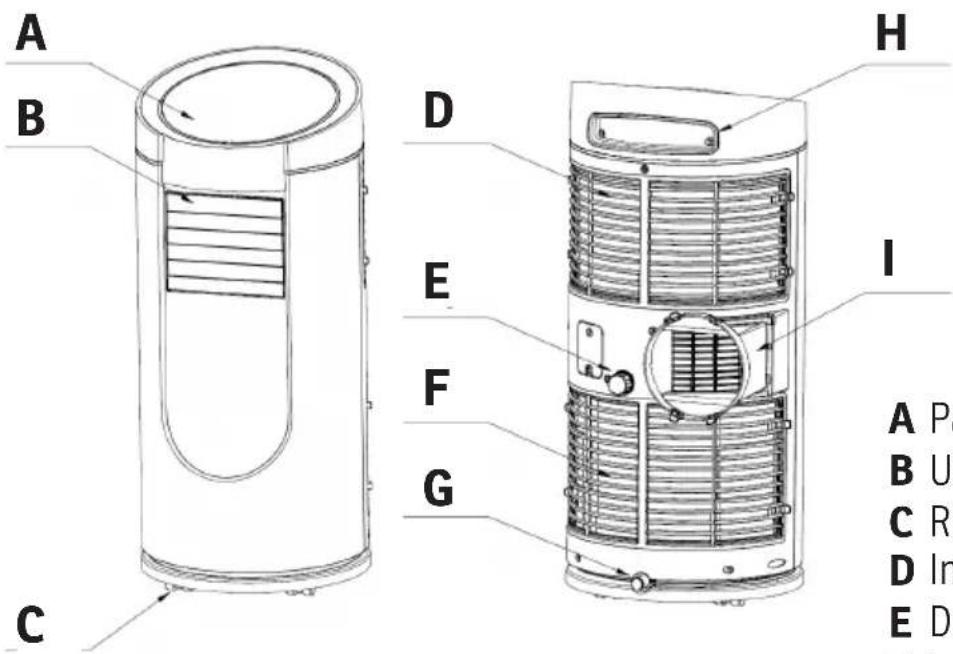

2. NOMINAZIONE DELLE PARTI

A Pannello di controllo
B Uscita aria
C Ruote
D Ingresso aria
E Drenaggio diretto
F Ingresso aria
G Drenaggio per l'acqua
H Maniglia per il trasporto
I Uscita aria

3. ACCESSORI

IT

Accessori	Nome Dimensioni
	Condizionatore 353 x 791 x 353 mm
	Tubo di scarico	Lunghezza: 1500 mmDiametro: 150 mm
	Connettore del tubo(lato della fi nesta)	Diametro: 150 mm
	Connettore del tubo(lato del condizionatore)	Diametro: 150 mm
	Telecomando 100 x 45 mm
	Pezzo di collegamento per un tubo di drenaggio
	Tubo di drenaggio

Fig. 2

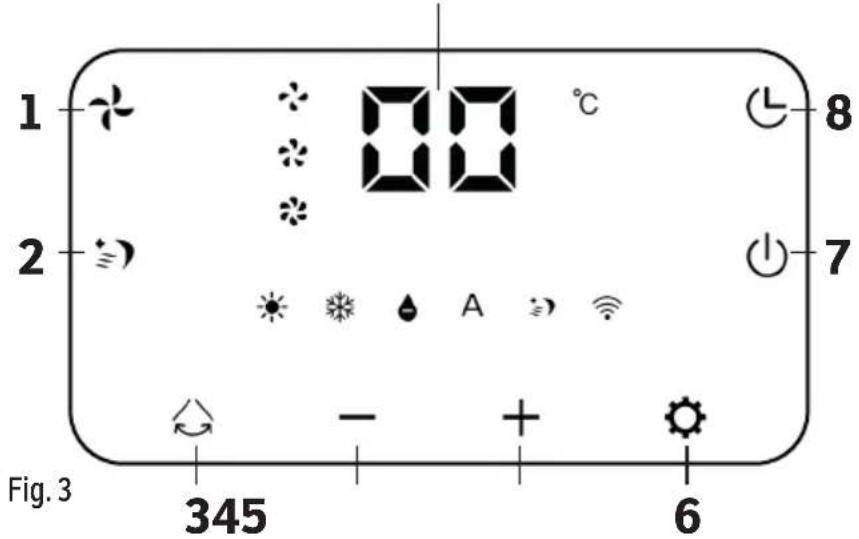

4. PANNELLO DI CONTROLLO, TELECOMANDO E WLAN

00 = Temp. | 04 Deumidifi cazione | = Ventilazione

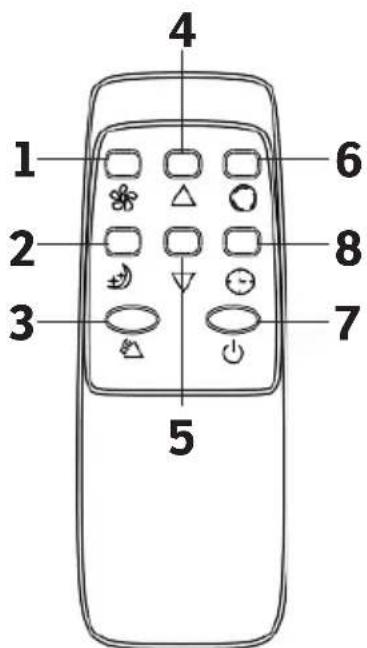

1 2 345 00 °C 7 8 Fig. 3 6

1 Velocità dell'aria
2 Modalità Sleep
3 Oscillazione
4 Ridurre la temperatura

5 Aumentare la temperatura
6 Selezione della modalità
7 Interruttore ON / OFF
8 Timer

1 2 3 4 5 6 7 8

Fig. 4

Impostazione del controllo WLAN sullo smartphone

Per controllare a distanza il dispositivo tramite WLAN, procedere come segue:

Importante: L'apparecchio non dispone di una modalità di riscaldamento anche se viene visualizzato come opzione.

ASSICURARSI CHE LO SMARTPHONE CHE SI DESIDERA UTILIZZARE PER CONTROLLARE IL DISPOSITIVO E IL DISPOSITIVO SIANO COLLEGATI ALLO STESSO MODEM WIRELESS.

IT

1. Avvia Play Store (Android) o App Store (Apple) sul tuo smartphone e cerca «SMART REMOTE KING» da SONNENKÖNIG. Scarica l'app.
2. L'applicazione verrà installata sullo smartphone.

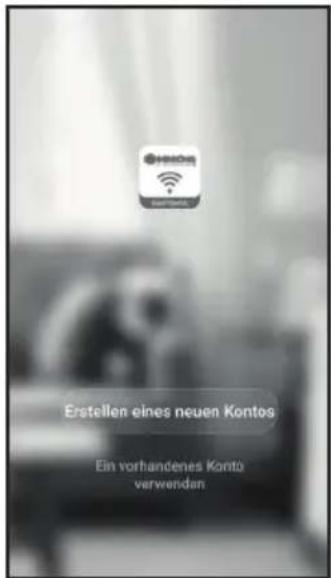

1. Aprire l'applicazione e selezionare «Registrati».

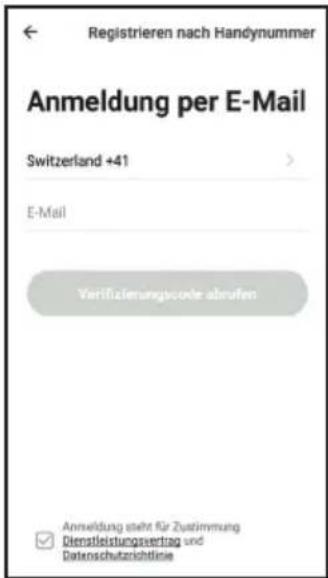

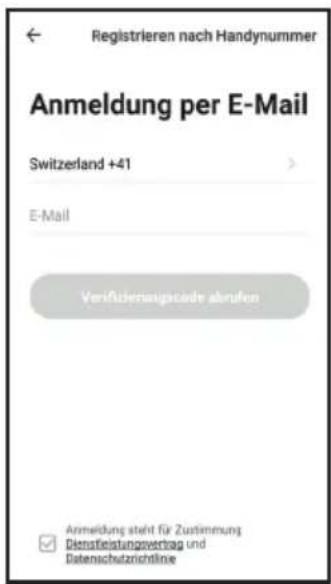

1. Inserisci il tuo numero di cellulare, il codice del paese è già stato inserito.

1. Riceverete via SMS il cosiddetto «codice di conferma». Inserire il codice e la password selezionati entro 60 secondi e selezionare «Confermaa» per confermare l'operazione.

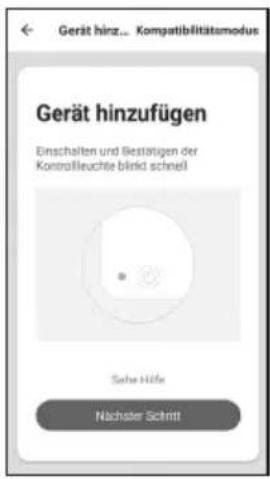

1. Selezionare Aggiungi dispositivo.

1. Selezionare la categoria dall'elenco alfabetico: «Climatizzatori»

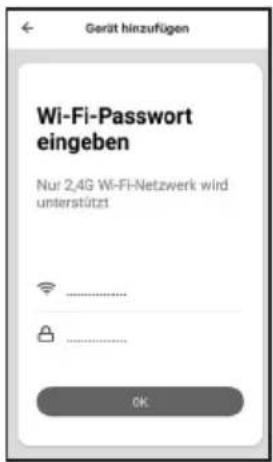

1. Inserire la password WLAN corretta.

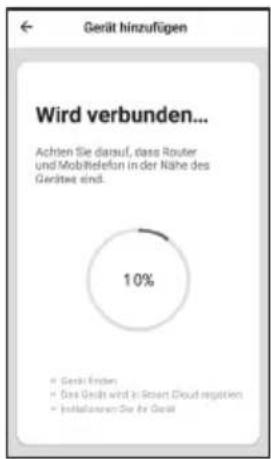

1. Selezionare «Chiudi» quando la connessione è stata stabilita con successo. Se non è stata stabilita alcuna connessione, seguire le istruzioni dell'appli -cazione.

1. La schermata di funzionamento della macchina appare.

1. Selezionare «.....» in alto a destra della schermata delle operazioni e quindi selezionare «Cambia nome dispositivo» per dare al dispositivo un nome lo - gico in modo da sapere di quale dispositivo si tratta.

Il dispositivo e lo smartphone sono ora predisposti per il controllo remoto tramite WLAN.

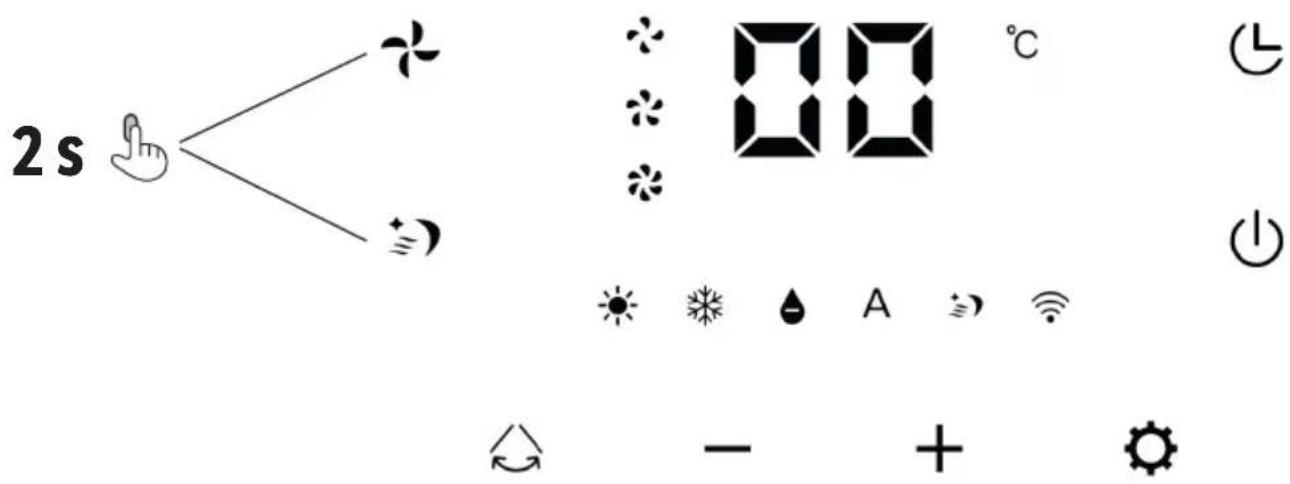

Reimpostare le impostazioni Wifi

Per resettare l'impostazione WiFi, tenere premuti i pulsanti Speed e Sleep Mode per 2 secondi. L'unità emetterà un segnale acustico e l'icona Wifi lampeggerà due volte per confermare l'impostazione.

2s 00 °C - + - A - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - + -

IT

5. INSTALLAZIONE

Prima di procedere con l'installazione

• Trova un posto vicino a un alimentatore.
• installare il tubo di scarico e regolare correttamente la posizione della fi nestra.
• Inserire il cavo di alimentazione in una presa con messa a terra AC220-240V / 50Hz.
  • collegare correttamente il tubo di scarico
• Il condizionatore d'aria deve essere installato su una superfi cie piana e il più vuoto possibile. Non bloccare la presa d'aria. Un diametro di almeno 30 cm di vuoto deve essere mantenuto intorno al condizionatore d'aria.

Installazione del tubo di scarico

• Ruotare entrambe le estremità del tubo di scarico verso la chiusura quadrata e l'elemento fessurante piano.
- Inserire il fermo quadrato nell'apertura sul retro del condizionatore.
- Posiziona l'altra estremità del tubo sul davanzale della fi nesta.

NON posizionare l'unità su superfi ci sensibili all'acqua. per evitare danni causati da perdite di liquidi.

IT

• Controllare che il tubo di scarico sia stato installato correttamente.
• Attenzione, per le operazioni di raffreddamento e deumidificazione: quando si utilizzano le funzioni di raffreddamento e deumidificazione, mantenere un intervallo di almeno tre minuti tra ogni spegnimento e riavvio.
• Verificare che l'alimentazione sia conforme ai requisiti.

Modalità di raffreddamento

• Premere il pulsante «Mode» (6) fino a quando il simbolo «cool» si illumina.
• Premere il pulsante „Up“ (6) o „Down“ (5) per selezionare la temperatura desiderata (16° C - 31° C).
• Premere il pulsante «Velocità» (1) per selezionare la velocità desiderata.

• Premere il pulsante «Mode» (6) fino a quando il simbolo«Dehum» si illumina.
  • Regola automaticamente la temperatura selezionata alla temperatura ambiente della stanza meno 2°C (16°C - 31°C).
• Si imposta automaticamente il motore del ventilatore su una bassa velocità della ventola.

Mode ventilation

• Premere il pulsante «Mode» (6) fino a quando il simbolo «Fan» si illumina.
• Premere il pulsante «Velocità» (1) per selezionare la velocità desiderata.

Timer

• Quando il climatizzatore è in funzione, premere il tasto «Timer» per selezionare un tempo compreso tra 0-24 ore tramite i tasti + e - temperatura.
• L'ora selezionata viene visualizzata sul display lampeggiando lentamente.
• Confermare l'impostazione dell'ora premendo nuovamente il pulsante «Timer».
• Il tempo rimanente viene ora visualizzato sul display.
• Per annullare la funzione premere una volta il tasto «Timer» e l'ora selezionata viene cancellata.

Oscillazione (flusso d'aria)

- Una volta che la macchina è accesa, premere il pulsante «oscillazione» (3) e la feritoia oscilla continua-mente su e giù. Premere nuovamente questo pulsante in modo che l'oscillazione si arresti e la feritoia rimanga in questa posizione.

Selettore della modalità notturna

• Quando l'unità è in modalità di raffreddamento, premere il pulsante «Dormire» (2) per regolare la temperatura. Aumenta di 1° C dopo un'ora e al massimo di 2° C dopo due ore.
• Premere nuovamente il pulsante «Dormire» (2) per annullare l'impostazione.

Drainage

- Funzione di avvertimento integrata «serbatoio dell'acqua pieno» (E3). Il serbatoio dell'acqua integrato nel condizionatore d'aria è dotato di un indicatore di livello dell'acqua che controlla il livello dell'acqua. Quando il livello dell'acqua raggiunge un certo livello, si accende il codice di errore «Serbatoio dell'acqua pieno» (E3).

- Per passare dall'indicazione della temperatura Fahrenheit a quella Celsius, premere insieme i simboli + e - per due secondi.

Blocco parentale

• Nell'applicazione SMART REMOTE KING è possibile bloccare e sbloccare il pannello di controllo.

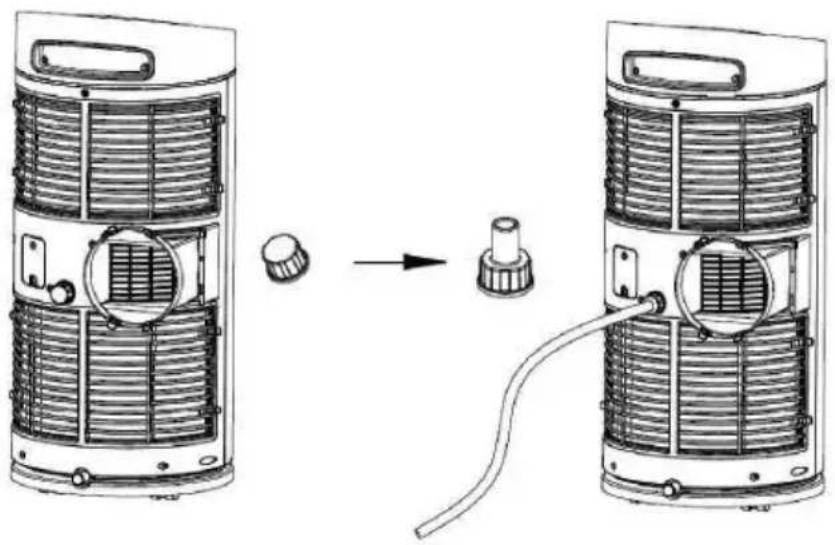

6. DRENAGGIO DIRETTO

1. Rimuovere il coperchio della vite dall'unità e rimuovere il tappo di gomma all'interno.
2. Avvitare il connettore del tubo di scarico.
3. Collegare il tubo flessibile di scarico al connettore.

7. PULIZIA E MANUTENZIONE

Suggerimento

• Prima di pulire l'apparecchio, assicurarsi che sia scollegato dall'alimentazione.
  • Non usare benzina o altri prodotti chimici per pulire l'unità.
  • Non lavare direttamente la macchina.
• Se il condizionatore d'aria è danneggiato, contattare il rivenditore o l'officina.

Filtro dell'aria

• Se il filtro dell'aria si ostruisce da polvere / sporco, pulirlo una volta ogni due settimane.
• Smontaggio: Aprire la griglia della presa d'aria e rimuovere il filtro dell'aria.
• Pulizia: Pulire il filtro dell'aria con un detergente neutro in acqua calda (40° C) e pulirlo all'ombra.
• Montaggio: Posizionare il filtro dell'aria nella griglia della presa d'aria, sostituire i componenti così come erano.

Pulire la superficie del condizionatore d'aria

• Pulire prima la superficie con un detergente neutro e un panno umido, quindi pulire con un panno asciutto.

PROBLEMA POSSIBILI CAUSE SOLUZIONI PROPOSTE
Il dispositivo non si accende quando si preme il pulsante di accensione.	L'indicatore di overfl ow lampeggia, il serbatoio dell'acqua è pieno.	Svuotare l'acqua dal serbatoio.
	La temperatura ambiente è inferiore alla temperatura impostata (modalità di raff reddamento).	Riconfi gurare la temperatura.
Non abbastanza freddo.	Porte o fi nestre non sono chiuse. Assicurati che tutte le fi nestre e le porte siano chiuse.
	Ci sono fonti di calore nella stanza. Rimuovere le fonti di calore, se possibile.
	Il tubo di uscita dell'aria non è collegato o bloccato.	Collegare o pulire il tubo di uscita dell'aria.
	La temperatura confi gurata è troppo alta.	Riconfi gurare la temperatura.
	L'alimentazione d'aria è bloccata. Pulire l'alimentazione dell'aria.
Rumoroso Il terreno	non è abbastanza piano né orizzontale.	Posizionare l'unità su un piano il più piatto possibile.
	Il suono proviene dal fl usso di refrigerante all'interno del condizionatore d'aria.	È normale.
Code E0 Il sensore	della temperatura ambiente è guasto.	Sostituire il sensore di temperatura ambiente (l'unità può funzionare anche senza sostituire il sensore).
Code E2 Sonda di temperatura evaporatore guasta		Sostituire il sensore di temperatura dell'evaporatore
Code E3 Troppo pieno di acqua nel serbatoio. Si prega di svuotare il serbatoio dell'acqua.

ATTENZIONE Pericolo d'incendio

TRÈS IMPORTANT! Non installare o utilizzare il climatizzatore mobile prima di aver letto attentamente questo manuale. Conservare queste istruzioni per l'uso per future consultazioni e per eventuali garanzie sul prodotto.

ATTENZIONE! Non utilizzare mezzi diversi da quelli raccomandati dal produttore per accelerare lo sbrinamento o per pulire l'apparecchio. L'apparecchio deve essere conservato in un locale senza fonti di accensione regolari (ad es. fi amme libere, un apparecchio a gas o un riscaldatore elettrico). Non forare o bruciare. Si noti che i refrigeranti non devono contenere odori.

9. GARANZIA / SMALTIMENTO / MODIFICHE TECNICHE

Garanzia

I prodotti vengono controllati attentamente prima della spedizione. Se dovesse comunque presentarsi un vizio sul vostro apparecchio, vi invitiamo a rivolgervi in tutta tranquillità al vostro rivenditore. Vi rammentiamo di portare appresso la ricevuta d'acquisto, che deve essere presentata per ogni prestazione in garanzia. Il periodo di garanzia è di 24 mesi dalla data di acquisto.

Smaltimento

Provvedere ad un corretto smaltimento del prodotto. L'apparecchio può essere consegnato gratuitamente per il relativo smaltimento a qualsiasi rivenditore specializzato.

Modifiche tecniche

Salvo modifiche tecniche ed estetiche. Non siamo responsabili per tali modifiche, differenze od omissioni contenute in questo manuale dell'utente.

Si prega di conservare il materiale d'imballaggio dell'apparecchio.

CE-Dichiarazione di Conformità

Il dispositivo è conforme alle seguenti norme

EMC EN 55014-1:2017

EN 55014-2:2015

EN IEC 61000-3-2:2019

EN 61000-3-3:2013

LVD EN 60335-1:2012/AC:2014

EN 60335-2-40:2003 + A11:2004 + A12:2005 + A1:2006

+ Cor.:2006 + A2:2009 + Cor.:2010 + A13:2012

EN 62233:2008

LVD 2014/35/EU

EMC 2014/30/EU

RoHS 2015/863/EU

INFORMATIVA SMALTIMENTO RELATIVA ALLA PARTE ELETTRICA DEL PRODOTTO

Ai sensi del D.L. 31 marzo 2015 art. 26, di attuazione della direttiva 2012/19/EU e del D.L. 27 del 4 marzo 2014, di attuazione della direttiva 2015/863/EU relativa alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti.

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno ad uno. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile, contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.

Eventuali pile o batterie ricaricabili contenute nel dispositivo devono essere smaltite separatamente negli appositi racco-glitori preposti alla raccolta delle pile esauste.

SMALTIMENTO PILE E ACCUMULATORI

Ai sensi del D. Lgs. 20 novembre 2008 n. 188, di attuazione della Direttiva 2006/66/CE concernente pile, accumulatori e relativi rifiuti, il simbolo del bidone barrato posto sulla batteria indica che è fatto divieto di smaltire batterie esauste nei rifiuti domestici.

Pile e batterie contengono sostanze altamente inquinanti per l'ambiente. E' fatto obbligo all'utilizzatore di smaltire le batterie esauste nei centri di raccolta siti nel comune di appartenenza o negli appositi contenitori. Il servizio è gratuito. In tal modo verranno rispettate le norme di legge contribuendo alla salvaguardia dell'ambiente.

I simboli identificativi di sostanze pericolose eventualmente presenti in pile e batterie sono i seguenti: Hg= Mercurio, Cd=Cadmio, Pb= Piombo.

Notizen | Notes | Nota

Ditta

Armin Schmid
