MANUALE UTENTE Fresco 90 Sonnenkönig

1 Avvertenze per la sicurezza....31
2 Nominazione delle parti ....34
3 Accessori ....34
4 Pannello di controllo e del telecomando ....35
5 Utilizzo....36
6 Pulizia e manutenzione....38
7 Risoluzione dei problemi ....39
8 Garanzia / Smaltimento / Modifiche tecniche 40

1. AVVERTENZE PER LA SICUREZZA

Prima di mettere in funzione per la prima volta il prodotto, si raccomanda di leggere con cura le istruzioni d'uso e di rispettare le avvertenze di sicurezza al fine di evitare un utilizzo improprio o sbagliato come pure condizioni ambientali non idonee. Si raccomanda di conservare le istruzioni per futura consultazione.

Controllare l'apparecchio dopo averlo rimosso dall'imballo. In caso di sospetto danneggiamento non mettere in funzione l'apparecchio e rivolgersi ad un tecnico specializzato. Non conservare alla portata dei bambini il materiale d'imballo riciclabile, ma provvedere all'opportuno smaltimento. Utilizzare l'apparecchio esclusivamente per lo scopo per il quale è stato espressamente progettato. Qualsiasi altro impiego è improprio e quindi da ritenersi pericoloso. Il fornitore non risponde di eventuali danni a cose e persone, che sono imputabili ad un utilizzo inappropriato o errato.

Questo elettrodomestico può essere usato da bambini che abbiano compiuto gli 8 anni di età e da persone con capacità fisiche, sensoriali o mentali ridotte, oppure che manchino di esperienza e conoscenza, purché abbiano ricevuto assistenza o formazione per un uso sicuro dell'elettrodomestico e ne comprendano quindi i rischi connessi. I bambini non devono giocare con l'apparecchio. Operazioni di pulizia e di manutenzione non devono essere effettuate da bambini senza supervisione. Assicurarsi di posizionare il dispositivo su una superficie idonea e impermeabile, in modo che i liquidi sversati non possano causare alcun danno.

Eventuali riparazioni su apparecchi elettrici devono essere svolte esclusivamente da personale tecnico qualificato. Riparazioni e modifiche effettuate in maniera non qualificata possono avere conseguenze pericolose per l'utente, per le quali si declina ogni responsabilità e garanzia.

MOLTO IMPORTANTE! Si prega di non installare o utilizzare il condizionatore d'aria mobile fino a quando non si legge attentamente questo manuale. Conservare le istruzioni per l'uso in questo manuale quando si richiede una garanzia del prodotto e come riferimento.

ATTENZIONE

• L'apparecchio deve essere conservato in una stanza senza fonti di fuoco continue (ad esempio: una fiamma aperta, un apparecchio a gas in funzione o una stufa elettrica accesa).
  • Non perforare né bruciare.
• Si prega di notare che i refrigeranti potrebbero non avere odore.

Informazioni specifiche relative ai dispositivi che funzionano con gas refrigerante R 290:

• Si prega di leggere attentamente tutte le avvertenze.
• Durante lo scongelamento e la pulizia dell'apparecchio, non utilizzare strumenti diversi da quelli racco-mandati dal produttore.
• L'apparecchio deve essere installato in una zona senza fonti di incendio continue (ad esempio: una fiamma aperta, un apparecchio a gas o elettrico in funzione).
  • Non perforare né bruciare.
• Questo apparecchio contiene (vedere l'etichetta di classificazione sul retro dell'unità) gas refrigerante R290.
• Il gas R290 è un gas refrigerante conforme alle direttive ambientali europee. Non perforare alcuna parte del sistema di raffreddamento.

IMPORTANTE: Attendere almeno 12 ore dopo aver disimballato l'apparecchio prima di utilizzarlo!

IT

• Se l'apparecchio è installato, utilizzato o stoccato in un'area non ventilata, il locale deve essere progettato in modo da prevenire l'accumulo di perdite di gas refrigerante, in quanto possono presentare un rischio di incendio o esplosione. . Infatti, riscaldatori elettrici, stufe o qualsiasi altra fonte di fuoco possono accendere il refrigerante.
  • L'apparecchio deve essere tenuto in modo tale da evitare qualsiasi problema meccanico.
• Le persone che operano o lavorano sul sistema di raffreddamento devono avere un certificato appropriato rilasciato da un ente accreditato che garantisca un livello sufficiente di competenza nella gestione dei refrigeranti, in conformità con una valutazione specifica riconosciuta dalle associazioni di settore.
• Le riparazioni devono essere effettuate su raccomandazione del produttore. I lavori di manutenzione e riparazione che richiedono l'assistenza di altri professionisti qualificati devono essere eseguiti sotto la supervisione di una persona specializzata nell'uso di refrigeranti infiammabili.

Istruzioni di sicurezza:

1. Non collegare l'apparecchio a una presa in riparazione o non installata correttamente.
2. Non usare il dispositivo:

A: vicino a una fonte di fuoco.
B: in un'area in cui l'olio potrebbe schizzare.
C: in un'area direttamente esposta alla luce solare.
D: in un'area in cui l'acqua potrebbe schizzare.
E: vicino a un bagno, doccia o piscina.

1. Non inserire le dita o gli steli nell'uscita dell'aria. Faccia particolare attenzione ad avvertire i bambini di questi pericoli.
2. Tenere l'unità rivolta verso l'alto durante il trasporto o l'immagazzinamento, in modo che il compressore sia posizionato correttamente.
3. Prima di pulire il condizionatore, spegnere sempre o scollegare l'alimentazione.
4. Quando si sposta il condizionatore d'aria, ricordarsi sempre di spegnere e scollegare l'alimentazione, quindi spostarla lentamente.
5. Per prevenire l'incendio, non coprire il condizionatore d'aria.
6. Tutte le prese del climatizzatore devono essere conformi ai requisiti locali di sicurezza elettrica. Se necessario, controllarne la conformità.
7. I bambini devono essere sorvegliati per assicurarsi che non giochino con il dispositivo.
8. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo fornitore di servizi o da qualsiasi altra persona qualificata per evitare qualsiasi rischio.
9. Questo dispositivo può essere utilizzato da bambini di età pari o superiore a 8 anni, persone con ridotte capacità fisiche, sensoriali o mentali e persone senza esperienza o conoscenza, a condizione che siano accompagnati e istruiti necessario per utilizzare questo dispositivo in modo sicuro, essendo consapevoli dei pericoli coinvolti. I bambini non dovrebbero giocare con questo dispositivo. La pulizia e la manutenzione dell'apparecchio non devono essere eseguite da bambini non sorvegliati.
10. L'apparecchio deve essere installato in conformità alle normative nazionali sul cablaggio.
11. Dettagli del tipo e della potenza nominale dei fusibili: T, 250V AC, 2A.
12. Per evitare qualsiasi effetto negativo sull'ambiente o sulla salute umana dovuto allo smaltimento incontrollato dei rifiuti, riciclarlo in modo responsabile per promuovere il riutilizzo sostenibile dei materiali. Per restituire un apparecchio usato, utilizzare i sistemi di restituzione e raccolta dei rifiuti oppure contattare il rivenditore presso il quale è stato acquistato il prodotto. Hanno il diritto di riprendere il dispositivo per il riciclaggio rispettoso dell'ambiente.
13. Potenziale di riscaldamento globale R290: 3

14. Per qualsiasi riparazione o manutenzione dell'apparecchio, consultare un tecnico dell'assistenza autorizzato.

15. Non tirare, deformare o modificare il cavo di alimentazione, né immergerlo in acqua. Tirare o utilizzare impropriamente il cavo di alimentazione può causare danni all'unità e provocare scosse elettriche.

16. Rispettare le normative nazionali in materia di gas.
17. Non ostruire le aperture di ventilazione.
18. Chiunque lavori o si eserciti nel sistema di raff reddamento deve essere in possesso di un certifi cato valido rilasciato da un'autorità di valutazione del settore accreditata per garantire una competenza suffi ciente nella gestione dei refrigeranti, in conformità con gli standard industriali riconosciuti.
19. I lavori di manutenzione devono essere eseguiti solo in conformità con le raccomandazioni del produttore dell'apparecchio. I lavori di manutenzione e riparazione che richiedono l'assistenza di altri professionisti qualifi cati devono essere eseguiti sotto la supervisione di una persona specializzata nell'uso di refrigeranti infi ammabili.
20. Non accendere o spegnere il condizionatore d'aria inserendo o tirando il cavo di alimentazione, poiché ciò potrebbe causare scosse elettriche o incendi a causa del calore emesso.
21. Scollegare l'unità se si avvertono rumori insoliti o se si sente odore o si vede del fumo uscire.

Nota:

• In caso di danni, contattare il rivenditore o un'altra offi cina autorizzata.
• In caso di danni, si prega di spegnere l'interruttore dell'aria, scollegare il cavo di alimentazione e contattare il proprio rivenditore o un altro centro di assistenza autorizzato;
• In ogni caso, il cavo di alimentazione deve essere collegato saldamente.
• Per evitare qualsiasi rischio, spegnere l'interruttore dell'aria e scollegare il cavo di alimentazione se danneggiato. Deve essere sostituito dal rivenditore o da un'altra officina autorizzata.

ATTENZIONE Pericolo d'incendio

TRÈS IMPORTANT! Non installare o utilizzare il climatizzatore mobile prima di aver letto attentamente questo manuale. Conservare queste istruzioni per l'uso per future consultazioni e per eventuali garanzie sul prodotto.

ATTENZIONE! Non utilizzare mezzi diversi da quelli raccomandati dal produttore per accelerare lo sbrinamento o per pulire l'apparecchio. L'apparecchio deve essere conservato in un locale senza fonti di accensione regolari (ad es. fi amme libere, un apparecchio a gas o un riscaldatore elettrico). Non forare o bruciare. Si noti che i refrigeranti non devono contenere odori.

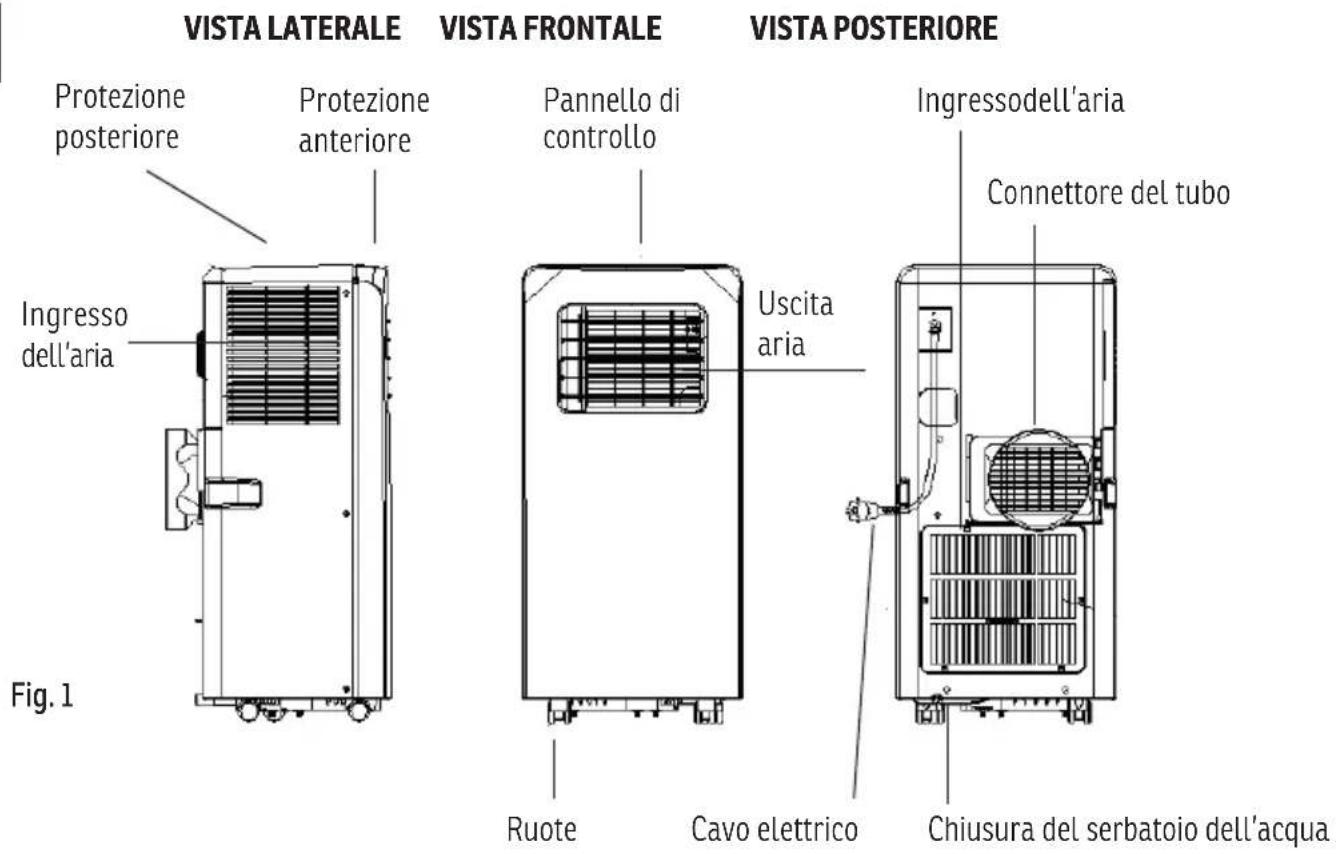

2. NOMINAZIONE DELLE PARTI

IT

VISTA LATERALE Protezione posteriore Ingresso dell'aria Fig. 1 VISTA FRONTALE Pannello di controllo Uscita aria Ruote Cavo elettrico VISTA POSTERIORE Ingressodell'aria Connettore del tubo Chiusura del serbatoio dell'acqua

1. ACCESSORI

Pezzo Descrizione Dimensione
	Condizionatore mobile 330 x 680 x 280 mm
	Tubo di scarico estraibile	Lunghezza: 1500 mmDiametro: 150 mm
	Connettore del tubo(Lato della fi nesta)	Diametro: 150 mm
	Connettore del tubo(Lato del condizionatore)	Diametro: 150 mm
	Telecomando 45 x 100 mm

Fig. 2

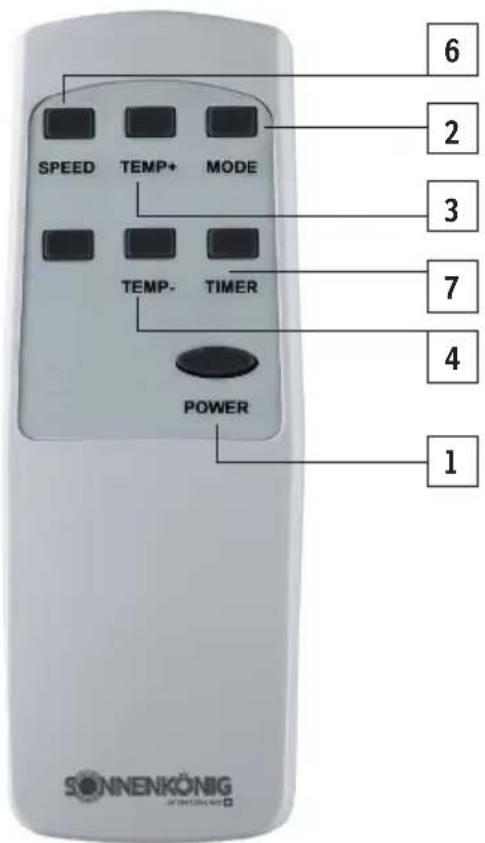

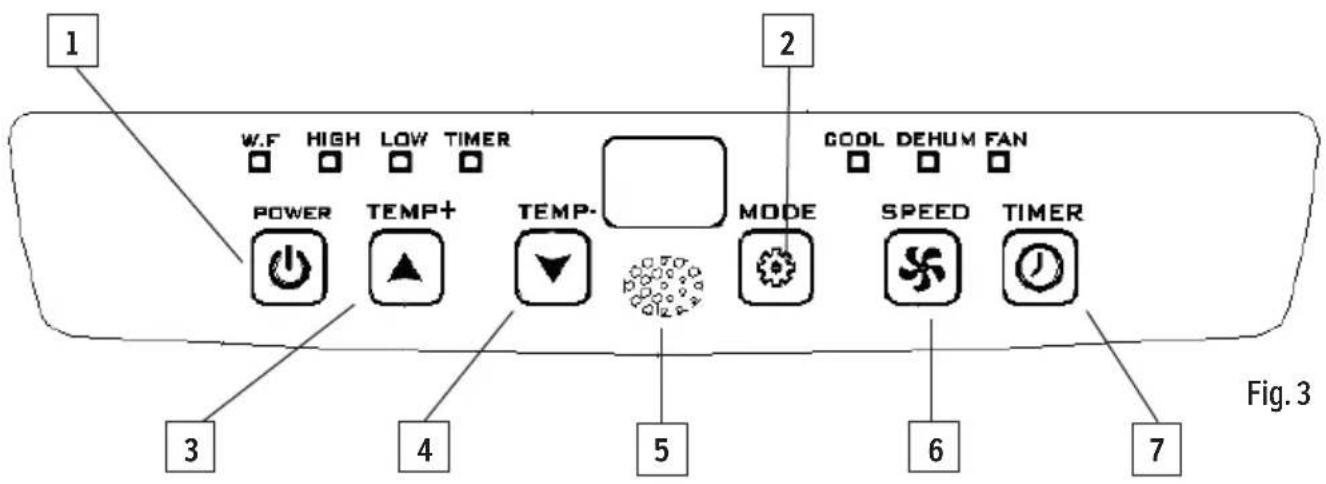

4. PANNELLO DI CONTROLLO E DEL TELECOMANDO

1 W.F HIGH LOW TIMER POWER TEMP+ TEMP- MODE COOL DEHUM FAN SPEED TIMER Fig. 3 2 3 4 5 6 7

IT

6 2 3 7 4 POWER 1 SÖNNENKÖNIG

Fig. 4

1 Power: On / Off
2 Modalità: Selezionare la modalità
3 Temp+: Aumentare la temperatura
4 Temp- : Diminuire la temperatura
5 Finestra di ricezione del segnale
6 Speed: Selezioanre la velocità di ventilazione
7 Timer: Programmare accensione/spegnimento

5. UTILIZZO

IT

Prima di procedere con l'installazione

• Trova un posto vicino a un alimentatore.

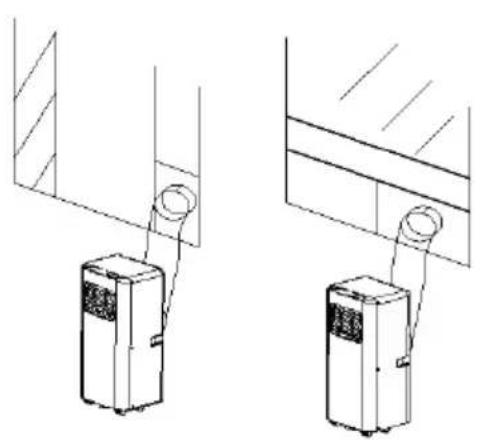

• Come mostrato nelle figure 5 e 5a, installare il tubo di scarico e regolare correttamente la posizione della finestra.

• Inserire il cavo di alimentazione in una presa con messa a terra AC220-240V / 50Hz.
• Come mostrato nella Figura 6, collegare correttamente il tubo di scarico
• Il condizionatore d'aria deve essere installato su una superfi cie piana e il più vuoto possibile. Non bloccare la presa d'aria. Un diametro di almeno 30 cm di vuoto deve essere mantenuto intorno al condizionatore d'aria.

Installazione del tubo di scarico

Intervallo di temperatura in condizioni di lavoro

	Raffreddamento massimo Raffreddamento minimo
TS/TM (°C) 35/24 18/12

IT

Prima dell'uso:

• Controllare che il tubo di scarico sia stato installato correttamente.
• Attenzione, per le operazioni di raffreddamento e deumidificazione: quando si utilizzano le funzioni di raffreddamento e deumidificazione, mantenere un intervallo di almeno tre minuti tra ogni spegnimento e riavvio.
• Verificare che l'alimentazione sia conforme ai requisiti.
  • La spina è progettata per uso CA.
  • Non condividere una spina con altri dispositivi.
  • I valori nominali sono: AC220-240V, 50Hz.

Modalità di raffreddamento

• Premere il pulsante «Mode» (2) fino a quando il simbolo «Cool» si illumina.
• Premere il pulsante ▲ o ▼ per selezionare la temperatura desiderata (16° C - 31° C).
• Premere il pulsante «Speed» (6) per selezionare la velocità desiderata.

Modalità di deumidificazione

• Premere il pulsante «Mode» (2) fino a quando il simbolo«Dehumidify» si illumina.
• Regola automaticamente la temperatura selezionata alla temperatura ambiente della stanza meno 2° C (16° C - 31° C).
• Si imposta automaticamente il motore del ventilatore su una bassa velocità della ventola.

Modalità di ventilazione

• Premere il pulsante «Mode» (2) fino a quando il simbolo «Fan» si illumina.
• Premere il pulsante «Speed» (6) per selezionare la velocità desiderata.

Timer

Impostazione del timer per spegnere:

• Quando il condizionatore è acceso, premere il pulsante «Timer» (7) e selezionare il tempo di spegnimento desiderato usando i pulsanti di regolazione della temperatura e dell'ora.
• «Preset off time» appare sul pannello di controllo.
  • L'orario di spegnimento può essere impostato in qualsiasi momento tra 0 e 24 ore.

Drenaggio

Il serbatoio dell'acqua integrato raccoglie l'acqua di condensa in eccesso prodotta durante il condizionamento e la deumidificazione. L'apparecchio è dotato di una funzione di avvertimento che, tramite un segnale acustico e l'accensione della luce LED (W.F.), indica che il serbatoio dell'acqua deve essere svuotato.

Per svuotare il serbatoio, spostare l'apparecchio sopra uno scarico o un contenitore e rimuovere il coperchio (nero) e il tappo (bianco) sul fondo dell'apparecchio. Inclinare leggermente l'apparecchio per permettere all'acqua di defluire. Infine, ricollegare la spina e rimettere in funzione l'unità.

6. PULIZIA E MANUTENZIONE

IT Suggerimento

• Prima di pulire l'apparecchio, assicurarsi che sia scollegato dall'alimentazione.
• Non usare benzina o altri prodotti chimici per pulire l'unità.
  • Non lavare direttamente la macchina.
• Se il condizionatore d'aria è danneggiato, contattare il rivenditore o l'officina.

Filtro dell'aria

• Se il filtro dell'aria si ostruisce da polvere / sporco, pulirlo una volta ogni due settimane.
• Smontaggio: Aprire la griglia della presa d'aria e rimuovere il filtro dell'aria.
• Pulizia: Pulire il filtro dell'aria con un detergente neutro in acqua calda (40° C) e pulirlo all'ombra.
• Montaggio: Posizionare il filtro dell'aria nella griglia della presa d'aria, sostituire i componenti così come erano.

Pulire la superficie del condizionatore d'aria

Pulire prima la superficie con un detergente neutro e un panno umido, quindi pulire con un panno asciutto.

7. RISOLUZIONE DEI PROBLEMI

PROBLEMA POSSIBILI CAUSE SOLUZIONI PROPOSTE
Il dispositivo non si accende quando si preme il pulsante di accensione	L'indicatore di overflow lampeggia, il serbatoio dell'acqua è pieno.	Svuotare l'acqua dal serbatoio.
	La temperatura ambiente è inferiore alla temperatura impostata (modalità di raffreddamento).	Riconfigurare la temperatura.
Non abbastanza freddo Porte o finestre non sono chiuse. Assicurati che tutte le finestre e le porte siano chiuse.
Rumoroso Il terreno non è abbastanza piano né orizzontale.		Posizionare l'unità su un piano il più piatto possibile.
	Il suono proviene dal flusso di refrigerante all'interno del condizionatore d'aria.	È normale.
Code E0 Il sensore della temperatura ambiente è guasto.		Sostituire il sensore di temperatura ambiente (l'unità può funzionare anche senza sostituire il sensore).
Code E2 Troppo pieno di acqua nel serbatoio.		Si prega di svuotare il serbatoio dell'acqua.

IT

8. GARANZIA / SMALTIMENTO / MODIFICHE TECNICHE

IT

Garanzia

I prodotti vengono controllati attentamente prima della spedizione. Se dovesse comunque presentarsi un vizio sul vostro apparecchio, vi invitiamo a rivolgervi in tutta tranquillità al vostro rivenditore. Vi rammentiamo di portare appresso la ricevuta d'acquisto, che deve essere presentata per ogni prestazione in garanzia. Il periodo di garanzia è di 24 mesi dalla data di acquisto.

Smaltimento

Provvedere ad un corretto smaltimento del prodotto. L'apparecchio può essere consegnato gratuitamente per il relativo smaltimento a qualsiasi rivenditore specializzato.

Modifiche tecniche

Salvo modifiche tecniche ed estetiche. Non siamo responsabili per tali modifiche, differenze od omissioni contenute in questo manuale dell'utente.

Si prega di conservare il materiale d'imballaggio dell'apparecchio.

CE-Dichiarazione di Conformità

Il dispositivo è conforme alle seguenti norme

EN 55014-1:2017

EN 55014-2:2015

EN 60335-1:2012/A13:2017

EN 60335-2-40:2003 + A11:2004 + A12:2005 + A1:2006 + Cor.:2006 + A2:2009 + Cor.:2010 + A13:2012 + A13:2012/AC:2013

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 62233:2008

2015/863

2014/30/EU

2014/35/EU

IT

INFORMATIVA SMALTIMENTO RELATIVA ALLA PARTE ELETTRICA DEL PRODOTTO

Ai sensi del D.L. 14 marzo 2014 art. 26, di attuazione della direttiva 2012/19/EU e del D.L. 27 del 4 marzo 2014, di attuazione della direttiva 2011/65/EU relativa alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti.

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno ad uno. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile, contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente. Eventuali pile o batterie ricaricabili contenute nel dispositivo devono essere smaltite separatamente negli appositi raccoglitori preposti alla raccolta delle pile esauste.

SMALTIMENTO PILE E ACCUMULATORI

Ai sensi del D. Lgs. 20 novembre 2008 n. 188, di attuazione della Direttiva 2006/66/CE concernente pile, accumulatori e relativi rifiuti, il simbolo del bidone barrato posto sulla batteria indica che è fatto divieto di smaltire batterie esauste nei rifiuti domestici.

Pile e batterie contengono sostanze altamente inquinanti per l'ambiente. E' fatto obbligo all'utilizzatore di smaltire le batterie esauste nei centri di raccolta siti nel comune di appartenenza o negli appositi contenitori. Il servizio è gratuito. In tal modo verranno rispettate le norme di legge contribuendo alla salvaguardia dell'ambiente. I simboli identificativi di sostanze pericolose eventualmente presenti in pile e batterie sono i seguenti: Hg= Mercurio, Cd= Cadmio, Pb= Piombo.
