MANUALE UTENTE KU15LAXF0 SIEMENS

Combinazione frigorifero / congelatore

Koelvriescombinatie

KU..L..

it Istruzioni per l'uso

Super 2° 3° 4° 6° 8° °C 2 -1

2

Avvertenze generali.... 85

Utilizzo conforme all'uso previsto... 85

Limitazione di utilizzo.... 85

Trasporto sicuro 86

Installazione sicura.... 86

Utilizzo sicuro 87

Apparecchio danneggiato...... 90

Prevenzione di danni materiali..... 91

Tutela dell'ambiente e rispar- mio 91

Smaltimento dell'imballaggio ..... 91

Risparmio energetico 91

Installazione e allacciamento ..... 92

Contenuto della confezione ..... 92

Installazione ed allacciamento dell'apparecchio.... 92

Criteri per il luogo d'installazione... 93

Preparazione dell'apparecchio per il primo utilizzo .... 93

Collegamento elettrico dell'appa-recchio.... 93

Conoscere l'apparecchio...... 94

Apparecchio 94

Elementi di comando 94

Dotazione.... 94

Ripiano 94

Contenitore estraibile 94

Cassetto verdura e frutta con coperchio 94

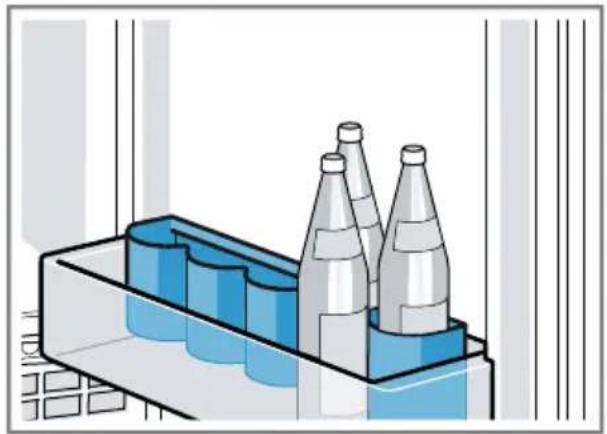

Balconcino controporta.... 95

Accessori.... 95

Comandi di base 95

Accensione dell'apparecchio...... 95

Istruzioni per il funzionamento ..... 95

Spegnimento dell'apparecchio...... 95

Regolazione della temperatura ..... 96

Funzioni supplementari.... 96

Super-congelamento 96

Frigorifero.... 96

Consigli per la conservazione degli alimenti nel frigorifero...... 96

Zone fredde nel frigorifero 97

Adesivo OK 97

Congelatore.... 97

Porta del congelatore.... 97

Capacità di congelamento 98

Consigli sull'acquisto di alimenti surgelati.... 98

Consigli per la conservazione di alimenti nel vano congelatore ..... 98

Consigli per congelare alimenti freschi.... 98

Conservazione degli alimenti congelati a -18 °C.... 99

Metodi di scongelamento per alimenti congelati 99

Scongelamento 100

Scongelamento nel frigorifero..... 100

Scongelamento nel vano conge- latore .... 100

Pulizia e cura.... 101

Preparazione dell'apparecchio per la pulizia 101

Pulizia dell'apparecchio...... 101

Pulizia del convogliatore dell'ac- qua di sbrinamento e del foro di scarico.... 102

Pulizia della griglia di ventilazione.... 102

Rimozione degli accessori ..... 102

Sistemazione guasti.... 103

Anomalie di funzionamento...... 103

Problema di temperatura ..... 104

Rumori.... 104

Odori.... 105

it

Stoccaggio e smaltimento...... 106

Messa fuori servizio dell'appa-recchio.... 106

Rottamazione di un apparecchio dismesso 106

Servizio di assistenza clienti..... 106

Codice prodotto (E-Nr.) e codice di produzione (FD) 107

Dati tecnici.... 107

Sicurezza

Osservare le informazioni sul tema della sicurezza per poter utiliz-zare l'apparecchio in modo sicuro.

Avvertenze generali

Qui sono riportate le informazioni generali relative a queste istruzioni.

■ Leggere attentamente le presenti istruzioni. Solo così sarà possibile utilizzare l'apparecchio in modo sicuro ed efficiente.
■ Queste istruzioni sono rivolte all'utente dell'apparecchio.
■ Osservare le istruzioni di sicurezza e le avvertenze.
■ Conservare le istruzioni e le informazioni sul prodotto per il successivo utilizzo o per il futuro proprietario.
■ Controllare l'apparecchio dopo averlo disimballato. Non collegare l'apparecchio se ha subito danni durante il trasporto.

Utilizzo conforme all'uso previsto

Per utilizzare l'apparecchio in modo sicuro e corretto, osservare le indicazioni per l'utilizzo conforme all'uso previsto.

Utilizzare l'apparecchio soltanto:

■ osservando queste istruzioni per l'uso;
■ per refrigerare alimenti, per congelare e per la produzione di ghiaccio.
■ in case private e in locali chiusi in ambito domestico;
■ fino a un'altitudine di massimo 2000m sul livello del mare.

Limitazione di utilizzo

Evitare pericoli per i bambini e le persone a rischio.

Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali o prive di sufficiente esperienza e/o conoscenza se sorvegliati o già istruiti in merito all'utilizzo sicuro dell'apparecchio e se hanno compreso i rischi da esso derivanti.

I bambini non devono giocare con l'apparecchio.

it Sicurezza

Ai bambini senza sorveglianza è vietato eseguire la pulizia e manutenzione di competenza dell'utente.

Tenere lontano dall'apparecchio e dal cavo di alimentazione i bambini di età inferiore agli 8 anni.

I bambini da 3 a 8 anni possono caricare e scaricare il frigorifero/congelatore.

Trasporto sicuro

Osservare le presenti istruzioni di sicurezza durante il trasporto dell'apparecchio.

AVVERTENZA – Pericolo di lesioni!

Il peso elevato dell'apparecchio può causare lesione durante il sollevamento.

▶ Non sollevare l'apparecchio autonomamente.

Installazione sicura

Osservare le presenti istruzioni di sicurezza per installare l'appa-recchio.

⚠ AVVERTENZA – Pericolo di scossa elettrica!

■ Le installazioni effettuate in modo non appropriato costituiscono un pericolo.

- Collegare e utilizzare l'apparecchio solo in conformità con i dati indicati sulla targhetta identificativa.

- Collegare l'apparecchio a una rete a corrente alternata soltanto con una presa con messa a terra installata a norma.

- Il sistema del conduttore di protezione dell'impianto elettrico domestico deve essere installato a norma.

- Non alimentare mai l'apparecchio da un commutatore esterno ad es. un timer esterno o un telecomando.

Se l'apparecchio è incassato, la spina di alimentazione del cavo di collegamento alla rete elettrica deve essere liberamente accessibile, oppure qualora non fosse possibile accedere liberamente alla spina, nell'impianto elettrico fisso deve essere montato un dispositivo di separazione onnipolare conformemente alle norme di installazione.

Durante l'installazione dell'apparecchio prestare attenzione che il cavo di alimentazione non resti incastrato e non si danneggi.
■ Un isolamento danneggiato del cavo di allacciamento alla re-te costituisce un pericolo.
▶ Non mettere mai il cavo di allacciamento alla rete a contatto con fonti di calore.
▶ Non mettere mai il cavo di allacciamento alla rete a contatto con spigoli vivi.
- Non piegare, schiacciare o modificare mai il cavo di allacciamento alla rete.

⚠ AVVERTENZA – Pericolo di incendio!

- È pericoloso utilizzare un cavo di alimentazione con una pro-lunga e un adattatore non ammesso.

▶ Non utilizzare cavi di prolunga o prese multiple.
Se il cavo di alimentazione è troppo corto, contattare il servizio di assistenza clienti.
- Utilizzare esclusivamente gli adattatori approvati dal produttore.

■ Le prese multiple mobili o gli alimentatori mobili possono surriscaldarsi e provocare un incendio.

▶ Non collocare prese multiple mobili o alimentatori mobili nella parte posteriore dell'apparecchio.

Utilizzo sicuro

Osservare le presenti avvertenze di sicurezza in caso di utilizzo dell'apparecchio.

⚠️ AVVERTENZA – Pericolo di scossa elettrica!

L'infiltrazione di umidità può provocare una scarica elettrica.

▶ Utilizzare l'apparecchio esclusivamente in luoghi chiusi.
▶ Non esporre mai l'apparecchio a calore e umidità eccessivi.
▶ Non lavare l'apparecchio con pulitori a vapore o idropulitrici.

⚠ AVVERTENZA – Pericolo di soffocamento!

■ I bambini potrebbero mettersi in testa il materiale di imballaggio o avvolgersi nello stesso, rimanendo soffocati.
- Tenere lontano il materiale di imballaggio dai bambini.
Vietare ai bambini di giocare con materiali d'imballaggio.
■ I bambini possono inspirare o ingoiare le parti piccole, rimanendo soffocati.
- Tenere i bambini lontano dalle parti piccole.
▶ Non lasciare che i bambini giochino con le parti piccole.

⚠ AVVERTENZA – Pericolo di esplosione!

• Dispositivi meccanici o altri strumenti possono danneggiare il circuito refrigerante, il refrigerante infiammabile può fuoriusci-re ed esplodere.
  ▶ Per accelerare il processo di scongelamento non utilizzare dispositivi meccanici o altri strumenti diversi da quelli consigliati dal produttore.
  ■ I prodotti contenenti gas propellenti combustibili e sostanze esplosive possono esplodere, per es. bombolette spray.
  ▶ Non conservare nell'apparecchio prodotti contenenti gas propellenti combustibili e sostanze esplosive.

⚠ AVVERTENZA – Pericolo di incendio!

Gli apparecchi elettrici all'interno di questo elettrodomestico possono incendiarsi, ad esempio apparecchi di riscaldamento o produttori di ghiaccio elettrici.

▶ Non utilizzare alcun apparecchio elettrico all'interno dell'elet-trodomestico.

■ I vapori che si generano dai liquidi infiammabili potrebbero prendere fuoco (deflagrazione).

- Conservare l'alcol ad alta gradazione soltanto in contenitori ermetici e in posizione verticale.

AVVERTENZA – Pericolo di lesioni!

■ I contenitori di bevande contenenti anidride carbonica possono esplodere.
▶ Non conservare nel congelatore contenitori con bevande contenenti anidride carbonica.
■ Pericolo di lesioni agli occhi dovute alla fuoriuscita di refrigerante infiammabile e gas nocivi.
- Non danneggiare i tubi del circuito refrigerante e l'isolamento.

⚠ AVVERTENZA – Pericolo di ustioni da freddo!

Il contatto con gli alimenti surgelati e le superfici fredde può causare bruciature dovute al freddo.

▶ Non mettere in bocca alimenti congelati appena presi dal congelatore.
- Evitare il contatto prolungato della pelle con prodotti surgelati, ghiaccio e con i tubi nel congelatore.

CAUTELA – Rischio di danni alla salute!

Osservare le seguenti indicazioni per evitare di sporcare gli alimenti.

Se la porta viene aperta per un periodo di tempo prolungato, si può verificare un notevole aumento di temperatura all'interno degli scomparti dell'apparecchio.
- Pulire regolarmente le superfici che entrano in contatto con gli alimenti e i sistemi di scarico accessibili.
- Conservare carne e pesce crudi in contenitori adatti nel frigorifero, in modo che non entrino in contatto con altri alimenti o non gocciolino su questi.
Se il frigorifero/congelatore rimane vuoto per un lungo periodo, spegnere l'apparecchio, scongelarlo, pulirlo e lasciare aperta la porta per prevenire la formazione di muffa.

Apparecchio danneggiato

Osservare le presenti istruzioni di sicurezza nel caso in cui l'appa-recchio sia danneggiato.

⚠️ AVVERTENZA – Pericolo di scossa elettrica!

■ Un apparecchio o un cavo di alimentazione danneggiati costituiscono un pericolo.
▶ Non mettere mai in funzione un apparecchio danneggiato.
▶ Non utilizzare mai un apparecchio con la superficie danneggiata.
▶ "Rivolgersi al servizio di assistenza clienti." → Pagina 106
- Solo il personale adeguatamente specializzato e formato può eseguire riparazioni sull'apparecchio.

■ Gli interventi di riparazione effettuati in modo non appropriato rappresentano una fonte di pericolo.

- Solo il personale adeguatamente specializzato e formato può eseguire riparazioni sull'apparecchio.

▶ Per la riparazione dell'apparecchio possono essere impiegati soltanto pezzi di ricambio originali.

▶ Al fine di evitare pericoli, se il cavo di alimentazione di questo apparecchio subisce danni deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da persona in possesso di simile qualifica.

⚠ AVVERTENZA – Pericolo di incendio!

In caso di danneggiamento dei tubi, il refrigerante infiammabile e i gas nocivi possono fuoriuscire e prendere fuoco.

• Tenere il fuoco e le fonti di calore lontani dall'apparecchio.
  ▶ Ventilare l'ambiente.
  ▶ "Spegnere l'apparecchio." → Pagina 95
  ▶ Togliere la spina del cavo di alimentazione o disattivare il fusibile nella scatola dei fusibili.
  ▶ "Rivolgersi al servizio di assistenza clienti." → Pagina 106

Prevenzione di danni materiali

Per prevenire danni materiali all'apparecchio, agli accessori o agli oggetti da cucina, osservare le presenti avvertenze.

ATTENZIONE!

■ Le parti di plastica e le guarnizioni delle porte possono diventare porose a causa di sporco di olio o grasso.
- Tenere le parti in materiale plastico e le guarnizioni delle porte sempre libere da olio e grasso.
■ Salendo o sedendosi sullo zocco-lo, sugli elementi estraibili o sulle porte, l'apparecchio può danneggiarsi.
▶ Non salire su zoccolo, parti estraibili o porte, né sostenersi sugli stessi.

Tutela dell'ambiente e risparmio

Tutelate l'ambiente utilizzando l'apparecchio cercando di risparmiare le risorse e smaltendo correttamente i materiali riutilizzabili.

Smaltimento dell'imballaggio

I materiali dell'imballaggio sono rispettosi dell'ambiente e possono essere riutilizzati.

• Smaltire le singole parti distinta- mente secondo il tipo di materiale.
  Per informazioni sulle attuali procedure di smaltimento rivolgersi al rivenditore specializzato o al comune di competenza.

Risparmio energetico

Osservando queste avvertenze l'apparecchio consuma meno energia elettrica.

Selezione del luogo d'installazione

Osservare le presenti indicazioni per l'installazione dell'apparecchio.

■ Proteggere l'apparecchio dalla lu-ce diretta del sole.
■ Disporre l'apparecchio alla maggiore distanza possibile da radiatori, piano cottura e altre fonti di calore:
- Mantenere una distanza di 30 mm dai fornelli elettrici o a gas.
- Mantenere una distanza di 30 cm da stufe a olio o a carbone.

+ a temperature ambiente più basse l'apparecchio deve raffreddare con minore frequenza.

■ Non coprire oppure ostruire le aperture di ventilazione.
■ Ventilare l'ambiente ogni giorno.

+ L'aria circolante lungo la parete posteriore dell'apparecchio può disperdersi meglio, così l'apparecchio non si riscalda eccessivamente.

L'apparecchio deve raffreddare con minore frequenza.

Risparmio energetico durante l'utilizzo

Osservare le presenti indicazioni durante l'utilizzo dell'apparecchio.

Nota: La disposizione delle parti dell'attrezzatura non influisce sul consumo di energia dell'apparecchio.

it Installazione e allacciamento

■ Non coprire oppure ostruire le aperture di ventilazione.
+ L'aria circolante lungo la parete posteriore dell'apparecchio può disperdersi meglio, così l'apparecchio non si riscalda eccessivamente.
■ Aprire la porta dell'apparecchio solo brevemente.
■ Trasportare gli alimenti acquistati in una borsa termica e metterli subito nell'apparecchio.
■ Lasciare raffreddare gli alimenti e le bevande, se caldi, prima di introdurli nell'apparecchio.
■ Per scongelare gli alimenti surgelati metterli nel frigorifero, in modo da sfruttare il freddo che hanno accumulato.
+ Si evita così un eccessivo riscaldamento dell'aria nell'apparecchio. L'apparecchio deve raffreddare con minore frequenza.
■ Lasciare sempre un poco di spazio fra gli alimenti e la parete posteriore.
■ Conservare gli alimenti in confezioni ermetiche.
+ L'aria può così circolare e l'umidità resta costante.
■ Sbrinare regolarmente il congelatore.
+ Un vano congelatore privo di ghiaccio permette di risparmiare energia e raffredda in modo ottimale gli alimenti surgelati.

■ Aprire brevemente la porta del congelatore e chiuderla corretta-mente.
+ La porta chiusa protegge il congelatore da una maggiore formazione di ghiaccio.

Installazione e allaccia- mento

Contenuto della confezione

Dopo il disimballaggio controllare che tutti i componenti siano presenti e che non presentino danni dovuti al trasporto.

In caso di contestazioni rivolgersi al fornitore oppure al nostro "servizio di assistenza clienti" → Pagina 106.

La dotazione comprende:

■ Apparecchio sottopiano
■ Attrezzatura e accessori
■ Materiale di montaggio
■ Istruzioni per il montaggio
■ Istruzioni per l'uso
■ Libretto del centro di assistenza tecnica autorizzato
■ Allegato di garanzia convenzionale ^2
■ Etichetta energetica
■ Scheda informativa del prodotto
■ Informazioni sul consumo energetico e sui possibili rumori

Installazione ed allacciamento dell'apparecchio

Condizione indispensabile: "Il contenuto della confezione dell'apparecchio è controllato." → Pagina 92

1. "Osservare i criteri per il luogo d'installazione dell'apparecchio." → Pagina 93
2. Installare l'apparecchio secondo le relative istruzioni di montaggio.
3. "Preparare l'apparecchio per il primo utilizzo." → Pagina 93
4. "Collegare elettricamente l'apparecchio." → Pagina 93

Criteri per il luogo d'installazione

Osservare le presenti indicazioni per l'installazione dell'apparecchio.

AVVERTENZA Pericolo di esplosione!

Se l'apparecchio è collocato in un locale troppo piccolo, in caso di perdita del circuito refrigerante si può creare una miscela infiammabile di gas e aria.

Collocare l'apparecchio soltanto in un locale con un volume minimo di 1 m³ ogni 8 g di refrigerante.
La quantità di refrigerante è indicata sulla targhetta identificativa.
→ Fig. 1 / 5

A seconda del modello l'apparecchio può pesare di fabbrica fino a 35 kg. Per poter trasportare il peso dell'apparecchio, la base deve essere sufficientemente stabile.

Temperatura ambiente ammessa

La temperatura ambiente ammessa dipende dalla classe climatica dell'apparecchio.

La classe climatica è indicata nella targhetta identificativa. → Fig. 1 / 5

Classe clima-tica	Temperatura ambiente am-messa
SN 10 °C...32 °C
N 16 °C...32 °C

Classe clima-tica	Temperatura ambiente am-messa
ST 16 °C...38 °C
T 16 °C...43 °C

Nei limiti della temperatura ambiente ammessa l'apparecchio è pienamente efficiente.

Se un apparecchio della classe climatica SN viene utilizzato a temperature ambiente inferiori, possono essere esclusi danni all'apparecchio fino ad una temperatura ambiente di 5 °C.

Installazione sottopiano

Con alcuni piani di lavoro, come ad es. in pietra, vetro o acciaio inossidabile, spesso non è possibile un fissaggio sotto il piano di lavoro. In tal caso è possibile ordinare presso il servizio assistenza clienti accessori per il fissaggio sulle pareti laterali.

→ "Servizio di assistenza clienti", Pagina 106

Preparazione dell'apparec- chio per il primo utilizzo

1. Rimuovere il materiale informativo.
2. Rimuovere la pellicola protettiva e i blocchi di trasporto, come il nastro adesivo e il cartone.
3. "Pulire l'apparecchio per la prima volta." → Pagina 101

Collegamento elettrico dell'apparecchio

1. Inserire la spina del cavo di allacciamento alla rete dell'apparecchio a una presa vicina.

I dati di collegamento dell'apparecchio sono indicati sulla targhetta di identificazione. → Fig. 1/5

it Conoscere l'apparecchio

1. Controllare il corretto posizionamento della spina.

√ Ora l'apparecchio è pronto per il funzionamento.

Conoscere l'apparecchio

In questa sezione sono riportati i componenti dell'apparecchio.

Apparecchio

Di seguito è riportata una panoramica dei componenti dell'apparecchio.

→ Fig. 1

A	Congelatore
B	Frigorifero
1	Interruttore
2	Elementi di comando
3	Interruttore principale
4	Contenitore estraibile
5	Targhetta identificativa
6	Contenitore per frutta e verdura
7	Griglia di ventilazione
8	Balconcino porta per grandi bottiglie

Nota: A seconda della dotazione e delle dimensioni sono possibili differenze fra apparecchio e figure.

Elementi di comando

Gli elementi di comando consentono di impostare tutte le funzioni dell'apparecchio e di ottenere informazioni sullo stato di esercizio.

→ Fig. 2

1 L'interruttore principale accende o spegne l'apparecchio.

2	super attiva o disattiva Super-congelamento.
3	Indica in °C la temperatura impostata del frigorifero.
4	°C regola la temperatura del frigorifero.

Dotazione

Qui è disponibile una panoramica dei pezzi della dotazione dell'apparecchio e del relativo utilizzo.

La dotazione dell'apparecchio dipende dal modello.

Ripiano

Per variare il ripiano secondo la necessità, rimuoverlo e reinserirlo in un'altro punto.

→ "Rimozione del ripiano",

Pagina 102

Contenitore estraibile

Conservare gli alimenti per animali all'interno del contenitore estraibile. "Il contenitore estraibile può essere estratto per il riempimento e lo svuotamento." → Pagina 102

Cassetto verdura e frutta con coperchio

Conservare frutta e verdura fresche nell'apposito cassetto.

"Rimuovere il cassetto per frutta e verdura, per il riempimento e lo svuotamento." → Pagina 102

A seconda della quantità e del prodotto conservato, nel cassetto per frutta e verdura può formarsi condensa.

Rimuovere la condensa con un panno asciutto.

Per mantenere la qualità e l'aroma, conservare frutta e verdura sensibili al freddo all'esterno dell'apparecchio a temperature tra 8 °C e 12 °C.

Frutta sensibile al freddo	■ Ananas■ Banana■ Mango■ Papaya■ Agrumi
Verdura sensibile al freddo	■ Melanzane■ Cetrioli■ Zucchine■ Peperoni■ Pomodori■ Patate

Balconcino controporta

Per variare il balconcino controporta, rimuoverlo e reinserirlo in un altro punto.

→ "Rimozione del balconcino contro- porta", Pagina 102

Accessori

Utilizzare gli accessori originali in quanto prodotti appositamente per questo apparecchio. Qui è disponibile una panoramica degli accessori dell'apparecchio e del relativo utilizzo.

Gli accessori dipendono dal modello di apparecchio.

Portauova

Conservare le uova nel portauova.

Fermabottiglie

Il fermabottiglie impedisce la caduta delle bottiglie durante l'apertura o la chiusura della porta.

→ Fig. 3

Vaschetta per cubetti di ghiaccio

Per fare i cubetti di ghiaccio, utilizza-re la vaschetta apposita.

Produzione di cubetti di ghiaccio

1. Riempire la vaschetta per cubetti di ghiaccio per 34 con acqua e inserirla nel congelatore.

Staccare la vaschetta eventualmente attaccata solo con un oggetto non acuminato, ad esempio un manico di cucchiaio.

1. Per staccare i cubetti di ghiaccio mettere brevemente la vaschetta sotto acqua corrente oppure torcerla leggermente.

Comandi di base

Qui sono fornite le informazioni essenziali sull'utilizzo dell'apparecchio.

Accensione dell'apparecchio

1. Attivare l'apparecchio tramite l'interruttore principale. → Fig. 1/3
   √ L'apparecchio inizia a raffreddare. √ L'indicatore di temperatura lampeggia finché l'apparecchio non ha raggiunto la temperatura regolata.
2. "Impostare la temperatura desiderata." → Pagina 96

Istruzioni per il funzionamento

- Una volta acceso, l'apparecchio raggiunge la temperatura imposta-ta soltanto dopo diverse ore. Prima che la temperatura venga raggiun-ta non inserire alcun alimento al suo interno.

Spegnimento dell'apparec- chio

▶ Spegnere l'apparecchio con l'interruttore principale. → Fig. 1/3
√ L'apparecchio non raffredda più.

it Funzioni supplementari

Regolazione della temperatura

Dopo aver acceso l'apparecchio, è possibile regolare la temperatura.

Regolazione della temperatura del frigorifero

• Premere ripetutamente il pulsante °C finché l'indicatore temperatura non indica la temperatura desiderata.
  La temperatura consigliata all'interno del frigorifero è di 4 °C.
  → "Adesivo OK", Pagina 97

Regolazione della temperatura del congelatore

- Per regolare la temperatura del congelatore, "modificare la temperatura del frigorifero" → Pagina 96.

La temperatura del frigorifero influisce su quella del congelatore.

Temperature alte del frigorifero generano temperature alte nel congelatore.

Funzioni supplementari

Scopri quali funzioni aggiuntive è possibile impostare sull'apparecchio.

Super-congelamento

Con il Super-congelamento il congelatore raffredda al massimo della potenza. Gli alimenti vengono così congelati completamente in modo rapi-do.

Attivare Super-congelamento da 4 a 6 ore prima di riporre una quantità di alimenti a partire da 2 kg nel congelatore.

Per sfruttare la capacità di congelamento, utilizzare Super-congelamento.

→ "Condizioni per la capacità di congelamento", Pagina 98

Nota: Se Super-congelamento è attivato, il rumore dell'apparecchio aumenta.

Attivare Super-congelamento

▶ Premere super
√ super braccende.

Nota: Dopo 48 ore l'apparecchio commuta a funzionamento normale.

Disattivare Super-congelamento

▶ Premere super

Frigorifero

Nel frigorifero è possibile conservare carne, salsiccia, pesce, latticini, uova, piatti pronti e prodotti da forno.

È possibile impostare la temperatura nel frigorifero da 2 °C a 8 °C.

La temperatura consigliata all'interno del frigorifero è di 4 °C.

→ "Adesivo OK", Pagina 97

Mediante conservazione in frigorifero anche alimenti altamente deperibili possono essere conservati a breve o medio termine. Minore è la temperatura selezionata, più a lungo rimangono freschi gli alimenti.

Consigli per la conservazione degli alimenti nel frigorifero

Osservare i consigli relativi alla conservazione degli alimenti nel frigorifero.

■ Per mantenere più a lungo la freschezza e la qualità degli alimenti, conservare solo cibi freschi e intatti.

■ Per i prodotti pronti e gli alimenti confezionati non superare la data minima di conservazione o la data di consumo indicata dal produttore.
■ Per mantenere aroma, colore e freschezza o per evitare la trasmissione di sapori e lo scolorimento delle parti plastiche, imballare bene gli alimenti o conservarli coperti.
■ Lasciare raffreddare alimenti e bevande caldi prima di introdurli nel frigorifero.

Zone fredde nel frigorifero

Per via della circolazione dell'aria all'interno del frigo si creano diverse zone fredde.

Zona più fredda

La zona più fredda è nel contenitore estraibile.

Zona meno fredda

La zona meno fredda è nella parte più alta della porta.

Consiglio: Conservare gli alimenti meno delicati nella zona meno fredda, ad es. formaggio duro e burro. Il formaggio può così continuare a diffondere il suo aroma e il burro resta spalmabile.

Adesivo OK

Con l'adesivo OK è possibile controllare se nel frigorifero sono stati raggiunti i range di temperatura sicuri consigliati per gli alimenti di +4 °C o di temperatura inferiore.

L'adesivo OK non è compreso nella fornitura di tutti i modelli.

Se l'adesivo non indica OK, ridurre progressivamente la temperatura.

→ "Regolazione della temperatura del frigorifero", Pagina 96

Dopo la messa in funzione dell'apparecchio possono passare fino a 12 ore prima che sia raggiunta la temperatura impostata.

Corretta regolazione

Congelatore

Nel vano congelatore è possibile conservare i prodotti surgelati, con-gelare gli alimenti e produrre i cubetti di ghiaccio.

La temperatura del congelatore dipende dalla temperatura del frigorifero.

La conservazione a lungo termine degli alimenti va eseguita a -18 °C o a temperature più basse.

Mediante conservazione in congelatore anche alimenti deperibili possono essere conservati a lungo termine.

Le basse temperature rallentano oppure arrestano il deterioramento.

Il tempo fra il momento della conservazione degli alimenti freschi e il congelamento totale dipende da diversi fattori:

■ Temperatura impostata
■ Alimento (dimensioni e tipologia)
■ Quantità conservata
■ Quantità di alimenti già conservati

Porta del congelatore

Chiudere sempre la porta del congelatore, affinché gli alimenti surgelati non si scongelino e non si formi più ghiaccio nel vano.

Nota: La porta del congelatore si chiude con uno scatto percettibile.

it Congelatore

Capacità di congelamento

La capacità di congelamento indica in quante ore può essere completa-mente congelata una determinata quantità di alimenti.

Sulla targhetta identificativa sono riportati i dati della capacità di congelamento. → Fig. 1/5

Condizioni per la capacità di congelamento

• Mentre si introducono gli alimenti freschi, accendere Super-congelamento.
  → "Attivare Super-congelamento", Pagina 96

Consigli sull'acquisto di ali- menti surgelati

Osservare i consigli relativi all'acquisto di alimenti surgelati.

■ Prestare attenzione che la confezione non sia danneggiata.
■ Prestare attenzione alla data di scadenza.
- La temperatura nell'espositore-congelatore di vendita deve essere – 18 °C o inferiore.
■ Non interrompere la catena del freddo. Trasportare gli alimenti surgelati possibilmente in una borsa termica e conservarli poi al più presto nel congelatore.

Consigli per la conservazione di alimenti nel vano congelatore

Osservare i consigli relativi alla conservazione degli alimenti nel vano congelatore.

■ Distribuire in modo esteso gli alimenti nel congelatore.
■ Non mettere gli alimenti da surgelare a contatto con gli alimenti surgelati.

Se necessario, ridistribuire i cibi congelati nel vano congelatore.

Consigli per congelare ali- menti freschi

Osservare i consigli relativi al congelamento di alimenti freschi.

■ Congelare soltanto alimenti freschi e integri.
■ Per il consumo, gli alimenti cotti, arrostiti o cotti al forno sono più adeguati rispetto a quelli ingeribili crudi.
■ Per conservare valore nutrizionale, aroma e colore, determinati alimenti devono essere preparati al congelamento.
- Verdura: lavare, sminuzzare, sbollentare.
- Frutta: lavare, snocciolare ed eventualmente sbucciare, aggiungere eventualmente zucchero o soluzione di acido ascorbico.

Ulteriori indicazioni sono disponibili in ricettari o riviste di cucina.

Per il congelamento di alimento adatti

■ Prodotti da forno
■ Pesce e frutti di mare
Carne
■ Selvaggina e pollame
■ Verdura, frutta ed erbe aromatiche
■ Uova senza guscio
■ Latticini, ad es. formaggio, burro e quark
■ Alimenti pronti e residui di pietanze, ad es. minestre, piatti unici, carne cotta, pesce cotto, piatti a base di patate, sformati e dolci

Per il congelamento di alimenti non adatti

■ Tipi di ortaggi, che solitamente si consumano crudi, ad es. insalata in foglia o ravanelli

■ Uova non sgusciate o uova sode
■ Uva
■ Mele, pere e pesche intere
■ Yogurt, latte cagliato, panna acida, crème fraîche e maionese

Confezionamento di alimenti surgelati

Se si sceglie il materiale di confezionamento adeguato e la tipologia corretta di imballaggio, si può mantene-re la qualità del prodotto ed evitare bruciature da freddo.

1. Introdurre l'alimento nella confezione.

Imballaggio idoneo:

• Film di plastica di polietilene
• Pellicola tubolare di polietilene
• Sacchetto per congelare di polietilene

- Contenitori freezer Imballaggio non idoneo:

- Carta da imballaggio

- Carta pergamena

- Cellofan

- Carta stagnola

- Sacchetti per rifiuti e borse della spesa usate

1. Fare uscire l'aria.

2. Chiudere le confezioni a tenuta d'aria, per evitare che gli alimenti perdano il gusto o possano essiccarsi.

Chiusure adatte:

• Anelli di gomma
• Clip di plastica

• Nastri adesivi resistenti al freddo

• Scrivere sulla confezione il contenuto e la data di congelamento.

Conservazione degli alimenti congelati a -18 °C

Rispettare i tempi di conservazione quando si congelano gli alimenti.

Alimento Tempo di con- servazione
Pesce, insaccati di carne, cibi pronti, prodotti da for- no	fino a 6 mesi
Carne, pollame fino a 8 mesi
Frutta, verdura fino a 12 mesi

Metodi di scongelamento per alimenti congelati

Per conservare al meglio la qualità del prodotto, il metodo di scongelamento va adeguato all'alimento e all'uso previsto.

CAUTELA

Rischio di danni alla salute!

Durante lo sbrinamento possono svilupparsi batteri e i prodotti surgelati possono deteriorarsi.

• Non ricongelare gli alimenti parzialmente o completamente decongelati.
  ▶ Ricongelare solo dopo la cottura.
• Considerare una durata di conservazione inferiore.

Metodo di scon-gelamento	Alimento
Frigorifero Alimenti di origine ani-male, come pesce, car-ne, formaggio, quark
Temperatura am-biente	Pane
Microonde Alimenti per il consumo immediato o la prepara-zione immediata
Forno o fornelli Alimenti per il consumo immediato o la preparazione immediata

Scongelamento

Osservare le informazioni se si desidera scongelare l'apparecchio.

Scongelamento nel frigorifero

A seconda della funzione, durante il funzionamento si formano gocce d'acqua o brina sulla parete posteriore del frigorifero. La parete posteriore del frigorifero si sbrina automaticamente.

L'acqua di sbrinamento o la brina scorrono attraverso l'apposito convogliatore nel foro di scarico verso la vaschetta di evaporazione e non devono essere rimosse.

Affinché l'acqua di sbrinamento possa defluire e per evitare la formazione di odori, osservare le seguenti informazioni:

→ "Pulizia del convogliatore dell'acqua di sbrinamento e del foro di scarico", Pagina 102.

Scongelamento nel vano con- gelatore

Per evitare che gli alimenti si scongelino, il congelatore non esegue lo sbrinamento automaticamente. Uno strato di brina nel congelatore rallenta il passaggio del freddo agli alimenti congelati e aumenta il consumo di energia elettrica.

Scongelamento del vano congelatore

Sbrinare regolarmente il congelatore.

1. Attivare Super-congelamento circa 4 ore prima dello sbrinamento. → "Attivare Super-congelamento", Pagina 96 Gli alimenti raggiungono così temperature molto basse e possono essere conservati a temperatura ambiente più a lungo.
2. Togliere gli alimenti congelati e collocarli in un luogo fresco. Deporre sugli alimenti congelati gli accumulatori del freddo, se disponibili.
3. "Spegnere l'apparecchio." → Pagina 95
4. Staccare l'apparecchio dalla rete elettrica.

Togliere la spina del cavo di alimentazione o disattivare il fusibile nella scatola dei fusibili.

1. Per accelerare lo sbrinamento, mettere nel congelatore una pentola con acqua bollente su un sotto-pentola.
2. Rimuovere l'acqua prodotta dallo scongelamento con un panno morbido o una spugna.
3. Asciugare il vano con un panno morbido e asciutto.
4. Collegare elettricamente l'apparecchio.
5. "Accendere l'apparecchio." → Pagina 95
   10."Introdurre gli alimenti congelati." → Pagina 98

Pulizia e cura

Per mantenere a lungo l'apparecchio in buone condizioni, sottoporlo a una cura e a una manutenzione scrupolose.

La pulizia dei punti inaccessibili deve essere effettuata dal servizio di assistenza clienti. La pulizia da parte del servizio di assistenza clienti può comportare costi.

Preparazione dell'apparec- chio per la pulizia

Di seguito sono indicate informazioni per preparare l'apparecchio alla pulizia.

1. "Spegnere l'apparecchio."
   → Pagina 95
2. Staccare l'apparecchio dalla rete elettrica.
   Togliere la spina del cavo di alimentazione o disattivare il fusibile nella scatola dei fusibili.
3. Estrarre tutti gli alimenti e conservarli in un luogo fresco.
   Se disponibili, mettere degli accumulatori del freddo sugli alimenti.
4. Se è presente uno strato di brina, lasciarlo scongelare.
5. "Rimuovere tutte le parti dell'attrezzatura dall'apparecchio."
   → Pagina 102

Pulizia dell'apparecchio

Pulire l'apparecchio come indicato, in modo da non danneggiarlo eseguendo una pulizia errata o utilizzando detergenti non idonei.

AVVERTENZA

Pericolo di scossa elettrica!

■ L'infiltrazione di umidità può provocare una scarica elettrica.
▶ Non lavare l'apparecchio con pulitori a vapore o idropulitrici.
■ I liquidi che raggiungono l'interno dell'unità d'illuminazione possono essere nocivi.
- Evitare che l'acqua penetri nell'unità di illuminazione.

ATTENZIONE!

■ I detersivi non appropriati possono danneggiare le superfici dell'apparecchio.
▶ Non utilizzare spugnette dure o abrasive.
- Non usare prodotti corrosivi o abrasivi.
- Non utilizzare detergenti a elevato contenuto di alcol,
■ Lavando i pezzi dell'attrezzatura e gli accessori in lavastoviglie, questi si possono deformare o scolorire.
- Non lavare i ripiani ed i contenitori nella lavastoviglie.

1. "Preparare l'apparecchio per la pulizia." → Pagina 101
2. Pulire l'apparecchio, le parti dell'attrezzatura e le guarnizioni della porta utilizzando un panno spugna, acqua tiepida e una quantità esigua di detergente con pH neutro.
3. Asciugare a fondo con un panno morbido e asciutto.
4. Inserire le parti dell'attrezzatura.
5. Collegare elettricamente l'apparecchio.

it Pulizia e cura

1. "Accendere l'apparecchio."

→ Pagina 95

1. Inserire gli alimenti.

Pulizia del convogliatore dell'acqua di sbrinamento e del foro di scarico

Per il libero deflusso dell'acqua di sbrinamento, pulire regolarmente il convogliatore dell'acqua e il foro di scarico.

1. Rimuovere il contenitore estraibile.
   → "Rimozione del contenitore estraibile", Pagina 102
2. Pulire attentamente il convogliatore dell'acqua e il foro di scarico ad esempio con un bastoncino coto-nato.
   → Fig. 4

Pulizia della griglia di ventilazione

1. Rimuovere la griglia di ventilazione per pulirla.

2. Premere in basso le mollette nelle aperture di ventilazione e contemporaneamente estrarre in avanti la griglia di ventilazione. → Fig. 5

3. Lavare la griglia di ventilazione con un panno spugna e una soluzione di lavaggio tiepida.

4. Lasciare asciugare completamente la griglia e inserirla.

Rimozione degli accessori

Se si vogliono pulire a fondo le parti dell'attrezzatura, rimuoverle dall'apparecchio.

Rimozione del ripiano

• Tirare il ripiano, abbassarlo e ruotarlo lateralmente.
  → Fig. 6

Rimozione del balconcino controporta

• Sollevare il balconcino controporta ed estarlo.
  → Fig. 7

Rimozione del contenitore estraibile

▶ Sollevare ed estrarre il contenitore.
→ Fig. 8

Rimozione del cassetto per frutta e verdura con coperchio

1. Sollevare il cassetto con coper- chio.
2. Estrarre il cassetto in avanti. → Fig. 9

Sistemazione guasti

I guasti minori possono essere sistemi autonomamente dall'utente. Utilizzare le informazioni per la sistemazione dei guasti prima di contattare il servizio di assistenza clienti. In questo modo si evitano costi non necessari.

AVVERTENZA

Pericolo di scossa elettrica!

Gli interventi di riparazione effettuati in modo non appropriato rappresentano una fonte di pericolo.

• Solo il personale adeguatamente specializzato e formato può eseguire riparazioni sull'apparecchio.
• Per la riparazione dell'apparecchio possono essere impiegati soltanto pezzi di ricambio originali.
• Al fine di evitare pericoli, se il cavo di alimentazione di questo apparecchio subisce danni deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da persona in possesso di simile qualifica.

Anomalie di funzionamento

Anomalia Causa Eliminazione dell'anomalia
L'apparecchio non funziona. Tutte le spie sono spente.	La spina d'alimentazione non è inserita correttamente.	► Collegare la spina di alimentazione.
	È intervenuto il dispositivo di sicurezza.	► Controllare i fusibili.
	L'energia è mancata.	1. Controllare se vi è energia elettrica.2. Deporre sugli alimenti congelati degli accumulatori del freddo, se disponibili.
L'illuminazione LED non funziona.L'illuminazione LED non fun-ziona.	La lampadina è difettosa.	1. "Spegnere l'apparecchio." → Pagina 952. Scollegare l'apparecchio dall'alimentazione elettrica.Togliere la spina del cavo di alimentazione o disattivare il fusibile nella scatola dei fusibili.3. Spingere in avanti la griglia di copertura.4. Sostituire la lampadina.Lampadina sostitutiva: 220-240 V corrente alternata, attacco E14, per i watt vedere la lampadina guasta.→ Fig. 10
	Interruttore bloccato.	► Verificare che l'interruttore si riesca a muovere.→ Fig. 11
La macchina frigorifera si accende più spesso e per periodi più lunghi.	La porta dell'apparecchio è stata aperta spesso.	► Non aprire la porta dell'apparecchio inutilmente.
	Le aperture di ventilazione sono coperte.	► Rimuovere gli ostacoli che si trovano davanti alle aperture di ventilazione.
Il fondo del vano frigorifero è bagnato.	Il convogliatore dell'acqua di sbrinamento o il foro di scarico sono otturati.	► "Pulire il convogliatore dell'acqua di sbrinamento e il foro di scarico."→ Pagina 102

Problema di temperatura

Anomalia Causa Eliminazione dell'anomalia
La temperatura si discosta notevolmente dall'imposta-zione.	Sono possibili diverse cause scatenanti.	1. "Spegnere l'apparecchio." → Pagina 952. "Riaccendere l'apparecchio dopo circa 5 minuti." → Pagina 95- Se la temperatura è troppo elevata, controllarla di nuovo dopo qualche ora.- Se la temperatura è troppo bassa, controllarla di nuovo il giorno seguente.

Rumori

Anomalia Causa Eliminazione dell'anomalia
L'apparecchio emette un ronzio.	Nessun guasto. Un motore è in funzione, ad es. gruppo fri-gorifero, ventola.	Nessun trattamento necessario.
L'apparecchio emette rumo-ri come gorgoglii o ronzii.	Nessun guasto. Il refrigeran-te fluisce nei tubi.	Nessun trattamento necessario.
L'apparecchio scatta. Nessun	guasto. Motore, in-terruttori ed elettrovalvole si inseriscono o disinseriscono.	Nessun trattamento necessario.
L'apparecchio produce dei rumori.L'apparecchio produce dei rumori.	L'apparecchio non è corret-tamente livellato.	► Posizionare l'apparecchio con una livella a bolla d'aria. Se necessario, mettere sotto uno spessore.
	Le parti dell'attrezzatura tra-ballano o si incastrano.	► Controllare le parti estraibili ed eventualmente inserirle di nuovo correttamente.
	Le bottiglie o le stoviglie si toccano.	► Separare le bottiglie o le stoviglie.
	Super-congelamento è atti-vato.	Nessun trattamento necessario.

Odori

Anomalia Causa Eliminazione dell'anomalia
L'apparecchio emana un odore sgradevole.	Sono possibili diverse cause scatenanti.	1. "Preparare l'apparecchio alla pulizia." → Pagina 1012. "Pulire l'apparecchio." → Pagina 1013. Pulire tutte le confezioni degli alimenti.4. Per impedire la formazione di odori, sigillare ermeticamente gli alimenti che emanano forte odore.5. Dopo 24 ore controllare se si è di nuovo sviluppato odore.

Stoccaggio e smaltimen- to

Di seguito sono indicate informazioni per preparare l'apparecchio per l'immagazzinamento. Vi sono anche informazioni sulla rottamazione degli apparecchi dismessi.

Messa fuori servizio dell'apparecchio

1. "Spegnere l'apparecchio."
   → Pagina 95
2. Staccare l'apparecchio dalla rete elettrica.
   Togliere la spina del cavo di alimentazione o disattivare il fusibile nella scatola dei fusibili.
3. "Scongelare l'apparecchio."
   → Pagina 100
4. "Pulire l'apparecchio."
   → Pagina 101
5. Lasciare aperta la porta dell'apparecchio.

Rottamazione di un apparec- chio dismesso

Un corretto smaltimento nel rispetto dell'ambiente permette di recuperare materie prime preziose.

AVVERTENZA Rischio di danni alla salute!

I bambini possono restare chiusi nell'apparecchio, rischiando la vita.

Per rendere difficile ai bambini l'ingresso nell'apparecchio, non rimuovere dal suo interno ripiani e contenitori.
- Tenere i bambini lontano dall'apparecchio dismesso.

AVVERTENZA Pericolo di incendio!

In caso di danneggiamento dei tubi, il refrigerante infiammabile e i gas nocivi possono fuoriuscire e prendere fuoco.

• Non danneggiare i tubi del circuito refrigerante e l'isolamento.
• Smaltire l'apparecchio nel rispetto dell'ambiente.

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).

Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.

Servizio di assistenza clienti

In caso di domande, se non si riesce a sistemare un guasto in autonomia o se l'apparecchio deve essere riparato, rivolgersi al nostro servizio di assistenza clienti.

Molti problemi possono essere risolti autonomamente dall'utente utilizzando le informazioni sull'eliminazione dei guasti riportate nelle presenti istruzioni o disponibili sul nostro sito Internet. Qualora ciò non fosse possibile, rivolgersi al nostro servizio di assistenza clienti.

Troviamo sempre una soluzione adeguata e cerchiamo di evitare visite non necessarie da parte dei tecnici dell'assistenza.

Assicuriamo che l'apparecchio venga riparato con ricambi originali, da personale appositamente formato del servizio di assistenza clienti, sia durante la copertura della garanzia del produttore sia allo scadere della stessa.

Per motivi di sicurezza solo il personale adeguatamente specializzato e formato può eseguire riparazioni sull'apparecchio. La garanzia decade nel caso in cui vengano eseguiti interventi o riparazioni da parte di persone da noi non autorizzate o nel caso in cui i nostri apparecchi vengano equipaggiati con ricambi, parti integrative e accessori non originali a causa dei quali insorga un difetto. I ricambi originali rilevanti per il funzionamento secondo il corrispondente regolamento Ecodesign sono reperibili presso il nostro servizio di assistenza clienti per un periodo di almeno 10 anni a partire dalla messa in circolazione dell'apparecchio all'interno dello Spazio economico europeo.

Nota: L'intervento del servizio di assistenza clienti è gratuito nell'ambito delle condizioni di garanzia del produttore applicabili a livello locale. La durata minima della garanzia (garanzia del produttore per utenti privati) nello Spazio economico europeo è di 2 anni secondo le condizioni di garanzia applicabili a livello locale. Le condizioni di garanzia non producono alcun effetto su altri diritti o rivendicazioni spettanti conformemente al diritto locale.

Informazioni dettagliate sulla durata della garanzia e sulle condizioni di garanzia in ciascun Paese sono reperibili presso il nostro servizio di assistenza clienti, presso il proprio rivenditore o sul nostro sito Internet.

Quando si contatta il servizio di assistenza clienti sono necessari il codice prodotto (E-Nr.) e il codice di produzione (FD) dell'apparecchio.

I dati di contatto del servizio di assistenza clienti sono disponibili nell'elenco dei centri di assistenza allegato o sul nostro sito Internet.

Codice prodotto (E-Nr.) e co- dice di produzione (FD)

Il codice prodotto (E-Nr.) e il codice di produzione (FD) sono riportati sulla targhetta identificativa dell'apparecchio.

→ Fig. 1 / 5

Annotare i dati dell'apparecchio e il numero di telefono del servizio di assistenza clienti per ritrovarli rapidamente.

Dati tecnici

Il refrigerante, il contenuto utile ed altri dati tecnici sono indicati sulla targhetta identificativa.

→ Fig. 1 / 5

Ulteriori informazioni sul modello scelto sono disponibili sul sito Internet https://energylabel.bsh-group.com ^1 . Questo link rimanda alla pagina ufficiale del database europeo dei prodotti EPREL, il cui indirizzo non era ancora stato pubblicato al momento della stampa. Seguire le indicazioni relative alla ricerca del modello. Si riconosce il modello dal segno prima della barra del codice prodotto (E-Nr.) sulla targhetta identifica-

it Dati tecnici

tiva. In alternativa, l'indicazione del modello si trova anche nella prima rigga dell'etichetta energetica UE.

Inhoudsopgave

Veiligheid.... 111
