MANUALE UTENTE DFH8661B AEG

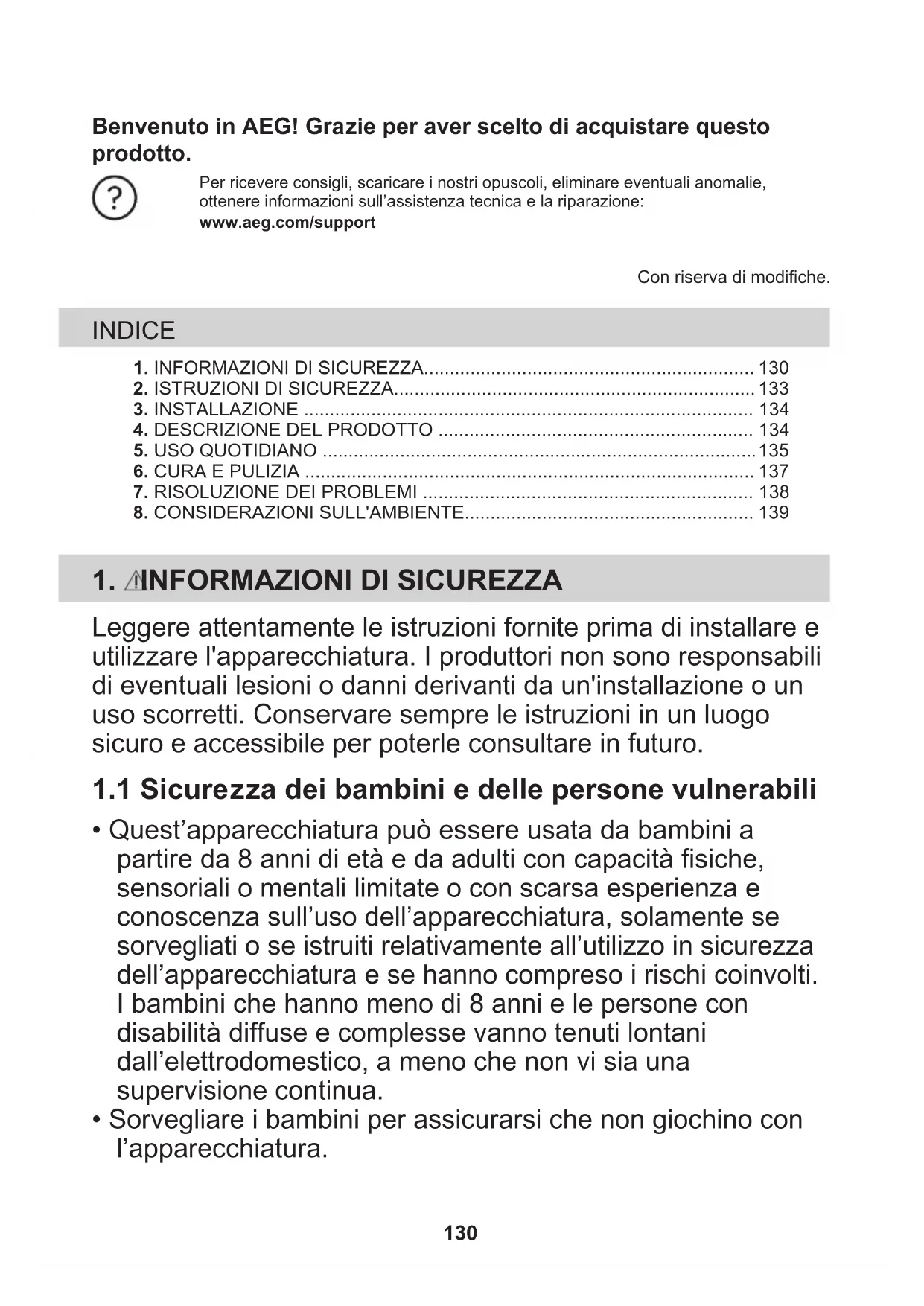

1. INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone vulnerabili

• Quest’apparecchiatura può essere usata da bambini a partire da 8 anni di età e da adulti con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza e conoscenza sull’uso dell’apparecchiatura, solamente se sorvegliati o se istruiti relativamente all’utilizzo in sicurezza dell’apparecchiatura e se hanno compreso i rischi coinvolti. I bambini che hanno meno di 8 anni e le persone con disabilità diffuse e complesse vanno tenuti lontani dall’elettrodomestico, a meno che non vi sia una supervisione continua.

• Sorvegliare i bambini per assicurarsi che non giochino con l’apparecchiatura. 130• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.

• Tenere i bambini e gli animali domestici lontano dall'apparecchiatura durante il funzionamento.

• I bambini non devono eseguire interventi di pulizia e manutenzione sull'elettrodomestico senza essere supervisionati.

1.2 Avvertenze di sicurezza generali

• Questa apparecchiatura è stata pensata per un uso domestico sopra a piani cottura, fornelli e dispositivi di cottura simili.

• Quest’apparecchiatura è progettata per un uso domestico singolo in un ambiente interno.

• Quest’apparecchiatura può essere utilizzata in uffici, camere d'albergo, camere di bed & breakfast, alloggi in agriturismi e altre sistemazioni simili in cui tale utilizzo non superi i livelli di utilizzo domestico (medi).

• Prima di qualsiasi intervento di manutenzione, scollegare l'apparecchiatura dalla presa di corrente.

• ATTENZIONE: Le parti accessibili potrebbero surriscaldarsi in fase di utilizzo con le apparecchiature di cottura.

• Servirsi unicamente delle viti di fissaggio fornite in dotazione con l’apparecchiatura; qualora le viti non siano state fornite in dotazione, servirsi di quelle consigliate nelle istruzioni di installazione. Installare l'apparecchiatura in un luogo sicuro e idoneo che soddisfi i requisiti di installazione.

• AVVERTENZA: La mancata installazione delle viti o del dispositivo di fissaggio secondo le presenti istruzioni può comportare rischi elettrici.

• Non usare adesivi per riparare il dispositivo.

• La distanza minima fra la superficie del piano di cottura - sul quale si trovano le pentole - e la parte inferiore dell’apparecchiatura deve essere di almeno 65 cm, salvo indicazione contraria nelle istruzioni di installazione per l'apparecchiatura o il piano cottura. 131• Lo scarico dell'aria deve essere conforme ai regolamenti delle autorità locali.

• Assicurare la buona ventilazione nell'ambiente in cui è installata l'apparecchiatura per evitare la circolazione di gas provenienti da apparecchiature che bruciano gas o altri combustibili, comprese fiamme libere.

• Verificare che le aperture di ventilazione non siano bloccate e che l'aria raccolta dall'apparecchiatura non venga convogliata in un tubo utilizzato per lo scarico di fumo e vapore da altre apparecchiature apparecchi (impianti di riscaldamento centralizzato, termosifoni, scaldacqua, ecc.).

• Quando l'apparecchiatura si aziona in concomitanza con altri dispositivi, il vuoto generato nella stanza (depressione) non deve superare il valore di 0,04 mbar.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un centro di assistenza tecnica autorizzato o da una persona qualificata per evitare situazioni di pericolo elettrico.

• Se il set di cavi è danneggiato, deve essere sostituito da uno speciale set di cavi disponibile presso il produttore o il Centro di Assistenza Autorizzato.

• Qualora l’apparecchiatura sia collegata direttamente all'alimentazione, l'impianto elettrico deve essere dotato di un dispositivo di isolamento che permetta lo scollegamento dell’apparecchiatura dalla rete su tutti i poli. Lo scollegamento completo deve avvenire in linea con le condizioni indicate nella categoria III di sovratensione. I mezzi per lo scollegamento devono essere incorporati nel cablaggio fisso conformemente alle regole di cablaggio.

• Non cucinare in modalità flambé sotto all’apparecchiatura.

• Non usare per lo scarico di materiali e vapori pericolosi o esplosivi.

• Pulire regolarmente l'apparecchiatura con un panno morbido per evitare il deterioramento dei materiali che compongono la superficie. 132• Non utilizzare pulitori a vapore, spruzzi d'acqua, detergenti abrasivi aggressivi o raschietti metallici affilati per pulire la superficie dell'apparecchiatura. Utilizzare solo detergenti neutri.

• Pulire i filtri del grasso a intervalli (con una cadenza almeno bi-mensile) e rimuovere i depositi di grasso dall'apparecchiatura per prevenire il rischio di incendio.

AVVERTENZA! Vi è il rischio di lesioni, scosse elettriche, incendi, ustioni o danni all'apparecchiatura.

• L’installazione dell’apparecchiatura deve essere eseguita da personale qualificato.

• Non installare o utilizzare l'apparecchiatura se è danneggiata.

• Attenersi alle istruzioni fornite insieme all'apparecchiatura.

• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.

• Prima di installare l'apparecchiatura è necessario rimuovere tutto l'imballaggio, l'etichetta e la pellicola protettiva.

• Non installare l'aria di scarico in una cavità a parete, a meno che la cavità non sia progettata a tal fine.

2.2 Collegamento elettrico

AVVERTENZA! Rischio di incendio e scossa elettrica.

• Tutti i collegamenti elettrici devono essere realizzati da un elettricista qualificato.

• Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.

• Qualora il simbolo ( ) non sia stampato sulla targhetta, sarà necessario provvedere alla messa a terra del dispositivo.

• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.

• Evitare che i collegamenti elettrici si aggroviglino.

• Non utilizzare prese multiple e prolunghe.

• Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.

• Non tirare il cavo di alimentazione per scollegare l’apparecchiatura. Tirare sempre dalla spina.

• I dispositivi di protezione da scosse elettriche devono essere fissati in modo tale da non poter essere disattivati senza l'uso di attrezzi.

• Verificare che l'apparecchiatura sia installata correttamente. Cavi elettrici allentati e non appropriati possono causare un surriscaldamento dei connettori.

• Collegare l’apparecchiatura al termine dell’installazione. Verificare che la fonte di alimentazione rimanga accessibile dopo l'installazione.

AVVERTENZA! Rischio di lesioni, ustioni o scosse elettriche.

• L'apparecchiatura è destinata solo alla cottura. Non servirsi dell’apparecchiatura per nessun altro uso.

• Non modificare le specifiche tecniche dell'apparecchiatura. 133• Non accendere l’elettrodomestico con le mani bagnate o quando è a contatto con l'acqua.

• Utilizzare solo gli accessori forniti con l’apparecchiatura.

• Tenere le fiamme o gli oggetti caldi lontano da grassi e oli in fase di cottura e frittura.

• Non usare grill elettrici senza protezione.

• Non usare l'apparecchiatura come superficie di stoccaggio.

• Non usare lenti di ingrandimento, binocoli o dispositivi ottici simili per guardare direttamente la sorgente di illuminazione dell’apparecchiatura.

• Se l'apparecchiatura funziona con altri dispositivi, la pressione sviluppata massima non deve superare 4 Pa (4x10-5 bar).

• Per riparare l'apparecchiatura contattare un Centro di Assistenza Autorizzato. Utilizzare esclusivamente ricambi originali.

• Per quanto riguarda la lampada o le lampade all'interno di questo prodotto e le lampade di ricambio vendute separatamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.

AVVERTENZA! Rischio di lesioni o soffocamento.

• Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l’apparecchiatura.

• Staccare la spina dall’alimentazione elettrica.

• Tagliare il cavo elettrico in prossimità dell’apparecchiatura e gettarlo.

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

3.1 Istruzioni d’installazione

Per informazioni complete sull'installazione dell'apparecchiatura rimandiamo a un libretto di istruzioni separato.

4. DESCRIZIONE DEL PRODOTTO

4.1 Panoramica del pannello di controllo

134Table title Funzione Descrizione

On/Off Accende e spegne la cappa.

Prima velocità La ventola passa al primo livello di velocità.

Seconda velocità La ventola passa al secondo livello di velocità.

Terza velocità La ventola passa al terzo livello di velocità.

Velocità massima La ventola passa al livello di velocità massimo. Dopo 8 minuti l’appa‐ recchiatura ritorna alle impostazioni precedenti.

Brezza La cappa funziona alla velocità più bassa. Dopo 60 minuti l’apparec‐ chiatura si spegne.

Hob²Hood Spia della funzione di controllo della cappa dal piano cottura.

Notifica del filtro Ricorda di cambiare o pulire il filtro al carbone e pulire il filtro antigras‐ so.

Tonalità della luce Modifica la tonalità della luce.

Lampadina Accensione e spegnimento delle luci. Cambia l’intensità della luce.

5.1 Utilizzo della cappa

Controllare la velocità consigliata in base alla seguente tabella. Table title. Durante il riscaldamento del cibo, cucinare con pentole coperte. Mentre si cuoce con pentole coperte su più zone di cottura o bruciatori, friggere delicata‐ mente. Mentre vengono bollite o fritte grandi quantità di cibo senza coperchio, cuocendo su più zo‐ ne di cottura o bruciatori. Mentre vengono bollite grandi quantità di cibo senza un coperchio, elevata umidità. Rinfresca l’aria in cucina dopo la cottura a un livello di rumorosità molto basso. La funzione si disattiva automaticamente dopo 60 minuti. Utilizzare solo dopo la cottura. Si consiglia di lasciare la cappa in funzione per circa 15 minuti prima e dopo la cottura. Attivazione dell’apparecchiatura Per far funzionare la cappa:

1. Estrarre il cassetto della cappa per

attivare il pannello di controllo. È ora possibile attivare le funzioni.

2. Per attivare la funzione, toccare il simbolo

corrispondente. Se la velocità della ventola non viene impostata entro un minuto dall’accensione della cappa, il pannello di controllo si disattiverà. Per riattivarlo, toccare il simbolo . Disattivazione dell’apparecchiatura Per spegnere nuovamente l’apparecchiatura, sfiorare il simbolo o chiudere il cassetto della cappa. Quando il cassetto è chiuso, viene salvata l’ultima impostazione della velocità della ventola. Quando il cassetto viene estratto nuovamente, la cappa azionerà l’ultima velocità della ventola selezionata. 135Perfect Illumination - Illuminazione L’illuminazione della cappa funziona indipendentemente dalle altre funzioni della cappa. Attivazione e disattivazione dell’illuminazione Per illuminare la superficie di cottura, sfiorare il simbolo . Sfiorare nuovamente il simbolo per modificare l’intensità della luce nell’ordine seguente: Massimo, Medio, Basso, Spento. Per spegnere le luci, tenere premuto il simbolo per 3 secondi. La chiusura del cassetto non ha alcun effetto sulla luce della cappa. Impostazione della tonalità della luce La cappa ricorda l’ultima impostazione della tonalità della luce. Esistono due modi per impostare la tonalità della luce:

1. Toccare il simbolo

per modificare la tonalità della luce da neutra, a calda o fredda.

2. Toccare e tenere premuto il simbolo

per spostarsi facilmente tra le tonalità della luce. Rilasciare una volta raggiunta l’impostazione desiderata.

È una funzione che collega il piano cottura a una cappa. Sia il piano cottura sia la cappa sono dotati di un comunicatore di segnale a infrarossi. La velocità della ventola viene determinata in base all’impostazione della modalità e alla temperatura della pentola più calda sul piano cottura. In alternativa è possibile controllare manualmente la ventola utilizzando il piano cottura. La funzione può essere attivata dal pannello dei comandi del piano cottura. Se il cassetto della cappa è chiuso, Hob2Hood® attiverà solo la luce cappa. La ventola rimarrà spenta. Se il cassetto è aperto, la funzione attiverà sia la luce della cappa che la ventola. Per ulteriori informazioni su come utilizzare la funzione, consultare il manuale utente del piano di cottura.

5.3 Notifica del filtro

L’allarme filtro ricorda di cambiare o pulire il filtro carbone e pulire il filtro antigrasso. Il simbolo lampeggia regolarmente in rosso per 30 secondi, se il filtro antigrasso deve essere pulito. Se il filtro al carbone deve essere sostituito, il simbolo lampeggia due volte al secondo per 30 secondi. Questa funzione si attiva in modo indipendente dopo 40 ore di funzionamento per il filtro antigrasso e 160 ore di funzionamento per il filtro al carbone. Fare riferimento al capitolo sulla Pulizia del filtro antigrasso nel capitolo sulla Cura e la pulizia. Fare riferimento al capitolo sulla Sostituzione del filtro al carbone nel capitolo sulla Cura e la pulizia. Il contatore della funzione per il filtro al carbone attivo è disabilitato per impostazione predefinita. Per la modalità di ricircolo, deve essere attivata. Per attivare o disattivare il contatore per il filtro al carbone:

1. Estrarre il cassetto della cappa.

1362. Assicurarsi che la ventola e la luce siano spente.

3. Sfiorare il simbolo per 3 secondi.

La funzione viene attivata se il simbolo lampeggia una volta. La funzione viene disattivata se il simbolo lampeggia due volte. Per reimpostare il contatore della funzione durante il periodo di notifica:

1. Estrarre il cassetto della cappa.

2. Sfiorare il simbolo per 3 secondi.

Il simbolo smette di lampeggiare per corretto ripristino.

6.1 Note sulla pulizia

Agenti di pulizia Non utilizzare detergenti e spazzole abrasive. Pulire la superficie dell’apparecchiatura con un panno morbido imbevuto di acqua tiepida e detergente deli‐ cato. Dopo la cottura alcune parti dell'apparecchio possono surriscaldarsi. Per evitare macchie, l'apparecchio de‐ ve essere raffreddato e asciugato con un panno pulito o un tovagliolo di carta. Pulire le macchie con un detergente delicato. Tenete ben pulita la cappa Pulire l’apparecchiatura ogni mese per evitare il dete‐ rioramento dei materiali che compongono la superfi‐ cie. Pulire accuratamente l'interno e i filtri anti-grasso. L'accumulo di grasso o di altri residui potrebbe cau‐ sare un incendio. Seguire le istruzioni per la pulizia dei filtri quando la notifica filtro è attiva. Fare riferimento al capitolo “Uti‐ lizzo quotidiano”. Filtro al carbone Il tempo di saturazione del filtro al carbone attivo va‐ ria a seconda del tipo di cottura e della regolarità di pulizia del filtro anti-grasso. Fare riferimento al fogliet‐ to illustrativo incluso nell’accessorio. Prima di eseguire qualsiasi intervento di manutenzione, assicurarsi che non vi siano pentole sul piano cottura, e che sia la cappa sia il piano cottura siano scollegati dall’alimentazione.

6.2 Pulizia del filtro antigrasso

I filtri sono montati con l’uso di clip e perni sul lato opposto. Per pulire il filtro:

1. Tirare il coperchio per aprirlo.

2. Tirare l’impugnatura sul filtro sotto alla

cappa e inclinare leggermente la parte anteriore del filtro verso il basso.

3. Pulire a mano i filtri antigrasso utilizzando

una spugna con detergenti non abrasivi o lavarli in lavastoviglie. Si consiglia di pulire i filtri antigrasso a mano. La lavastoviglie deve essere impostata su una temperatura bassa e un ciclo breve. Il filtro antigrasso potrebbe scolorire, non influisce in alcun modo sulle prestazioni dell’apparecchiatura.

4. Per montare i filtri, eseguire i primi due

passaggi nell'ordine inverso. Ripetere i passaggi per tutti i filtri, ove applicabile. 1376.3 Sostituzione del filtro al carbone - facoltativo A seconda del tipo, il filtro può o non può essere rigenerato. Fare riferimento all’opuscolo fornito con il filtro. Per sostituire il filtro:

1. Rimuovere i filtri antigrasso

dall’apparecchiatura. Rimandiamo alla sezione "Pulizia del filtro antigrasso" in questo capitolo.

3. Inclinare leggermente la parte anteriore

del filtro verso il basso, quindi tirare.

4. Per installare un nuovo filtro eseguire i

passaggi nel seguente ordine. Fare riferimento alle Istruzioni di installazione separate.

6.4 Sostituzione della lampadina

Questa apparecchiatura è dotata di una spia LED e un ingranaggio di controllo separato (driver LED). Questi componenti possono essere sostituiti solo da un tecnico. In caso di anomalie di funzionamento rimandiamo a "Assistenza" nel capitolo dedicato alle "Istruzioni di sicurezza".

7. RISOLUZIONE DEI PROBLEMI

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Table title Problema Causa possibile Soluzione Non è possibile azionare l’elettrodo‐mestico.L'apparecchiatura non è col‐legata a una fonte di alimen‐tazione oppure non è colle‐gata in maniera corretta.Accertarsi che l'elettrodomestico sia colle‐gato correttamente all’alimentazione elettri‐ ca. Non è possibile azionare l’elettrodo‐mestico.Mancanza di alimentazioneelettrica.Controllare il fusibile o l’interruttore principa‐le. Se il fusibile o l’interruttore continuano ainterrompere il circuito, contattare un elettri‐cista qualificato.Non è possibile azionare l’elettrodo‐mestico.Gli sportelli dell'armadio nonsono allineati con il telaio delmobile.Allineare gli sportelli dell'armadio.La lampadina non funziona. La lampadina è difettosa. Contattare un Centro Assistenza Autorizza‐ to. 138Problema Causa possibile Soluzione Il livello di luminosità o la tempera‐ tura di colore della luce non sono quelli descritti nelle istruzioni. Impostazione errata di Per‐ fect illumination. Sfiorare il simbolo per verificare se sia possibile impostare tutte e tre le temperatu‐ re di colore. La lampadina è difettosa. Contattare un Centro Assistenza Autorizza‐ to. L'apparecchiatura non assorbe ab‐ bastanza vapori. La velocità del motore non è adeguata ai vapori che ap‐ paiono. Aumentare la velocità del motore.
