| Tipo di prodotto | Piano cottura vetroceramico da incasso |
| Marca | Glem Gas |
| Modello | GTH96T |
| Numero di fuochi | 5 zone di cottura Hi-Light |
| Diametri dei fuochi | Fuoco 1: ∅180/120 mm (doppio circuito), Fuoco 2: ∅145 mm, Fuoco 3: ovale 265/170 mm, Fuoco 4: ∅210/140 mm (doppio circuito), Fuoco 5: ∅145 mm |
| Consumo energetico | 188,33 Wh/kg (EC piano elettrico) |
| Alimentazione | 220-240 V ~ 50/60 Hz (da confermare sulla targa dati) |
| Potenza totale | Non specificata nel manuale, stimata 7,2 kW |
| Dimensioni di taglio | Vedi Fig.1 del manuale (non riprodotta qui) |
| Tipo di comando | Touch Control (tattile) |
| Funzioni principali | Accensione/Spegnimento, Selezione zona, Regolazione potenza (1-9), Doppio circuito, Timer (1-99 min), Stop & Go, Blocco sicurezza bambini, Indicatore calore residuo |
| Sicurezza | Spegnimento automatico dopo tempo limite, Blocco comandi, Arresto automatico dopo 10 min in Stop & Go |
| Pulizia e manutenzione | Usare un raschietto speciale per residui, prodotti detergenti non abrasivi, spugna morbida |
| Installazione | Da incasso, richiede guarnizione di tenuta, rispetto delle distanze di sicurezza, cablaggio da professionista |
| Indice di riparabilità | Non comunicato |
Domande frequenti - GTH96T Glem Gas
Domande degli utenti su GTH96T Glem Gas
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cucina in formato PDF gratuitamente! Trova il tuo manuale GTH96T - Glem Gas e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GTH96T del marchio Glem Gas.

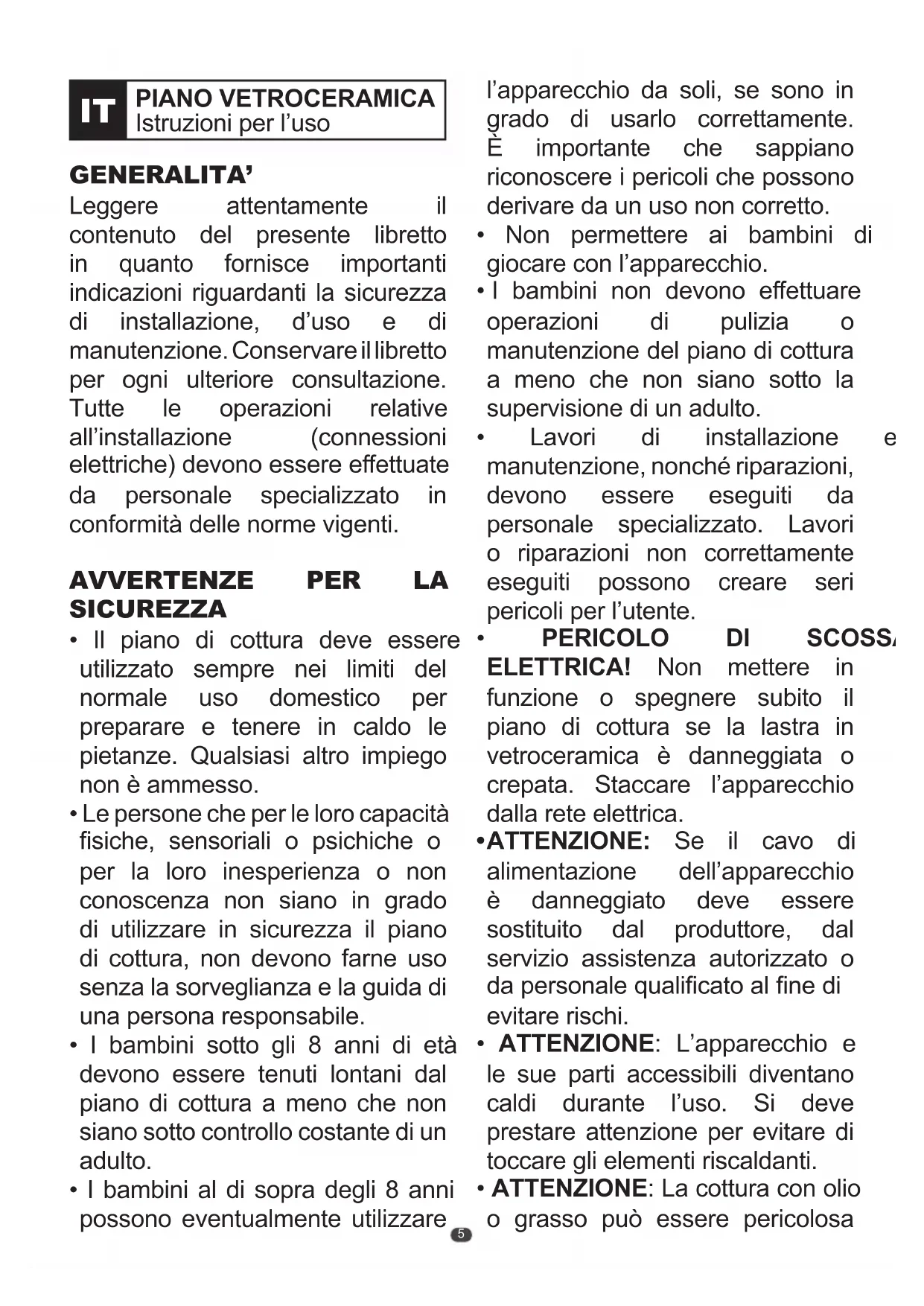

MANUALE UTENTE GTH96T Glem Gas
Istruzioni per l'uso
GENERALITA'
Leggere attentamente il contenuto del presente libretto in quanto fornisce importanti indicazioni riguardanti la sicurezza di installazione, d'uso e di manutenzione. Conservare il libretto per ogni ulteriore consultazione. Tutte le operazioni relative all'installazione (connessioni elettriche) devono essere effettuate da personale specializzato in conformità delle norme vigenti.
AVVERTENZE PER LA SICUREZZA
- Il piano di cottura deve essere utilizzato sempre nei limiti del normale uso domestico per preparare e tenere in caldo le pietanze. Qualsiasi altro impiego non è ammesso.
- Le persone che per le loro capacità fisiche, sensoriali o psichiche o per la loro inesperienza o non conoscenza non siano in grado di utilizzare in sicurezza il piano di cottura, non devono farne uso senza la sorveglianza e la guida di una persona responsabile.
- I bambini sotto gli 8 anni di età devono essere tenuti lontani dal piano di cottura a meno che non siano sotto controllo costante di un adulto.
- I bambini al di sopra degli 8 anni possono eventualmente utilizzare
l'apparecchio da soli, se sono in grado di usarlo correttamente. È importante che sappiano riconoscere i pericoli che possono derivare da un uso non corretto.
- Non permettere ai bambini di giocare con l'apparecchio.
- I bambini non devono effettuare operazioni di pulizia o manutenzione del piano di cottura a meno che non siano sotto la supervisione di un adulto.
- Lavori di installazione e manutenzione, nonché riparazioni, devono essere eseguiti da personale specializzato. Lavori o riparazioni non correttamente eseguiti possono creare seri pericoli per l'utente.
• PERICOLO DI SCOSSA ELETTRICA! Non mettere in funzione o spegnere subito il piano di cottura se la lastra in vetroceramica è danneggiata o crepata. Staccare l'apparecchio dalla rete elettrica.
- ATTENZIONE: Se il cavo di alimentazione dell'apparecchio è danneggiato deve essere sostituito dal produttore, dal servizio assistenza autorizzato o da personale qualificato al fine di evitare rischi.
- ATTENZIONE: L'apparecchio e le sue parti accessibili diventano caldi durante l'uso. Si deve prestare attenzione per evitare di toccare gli elementi riscaldanti.
- ATTENZIONE: La cottura con olio o grasso può essere pericolosa
e può provocare incendi. Non utilizzare MAI acqua per cercare di spegnere il fuoco. Soffocare le fiamme ad es. con un coperchio, un panno da cucina umido o simili.
- ATTENZIONE: Il piano di cottura è molto caldo quando è in funzione e rimane caldo anche per un certo tempo dopo averlo spento. Il rischio di ustione non sussiste più solo quando si spengono le spie del calore residuo.
- ATTENZIONE: Il normale processo di cottura deve essere sorvegliato. Un processo di cottura di breve durata deve essere sorvegliato continuamente. Pentole dalle quali evaporano completamente i liquidi possono provocare danni al piano in vetroceramica. Grasso o olio surriscaldati possono iniziare a bruciare e provocare un incendio.
- PERICOLO DI INCENDIO! Non conservare oggetti sulle superfici di cottura! Oggetti metallici quali coltelli, forchette, cucchiai e coperchi non devono essere posti sulla superficie del piano di cottura in quanto possono surriscaldarsi.
- Spegnere sempre le zone di cottura dopo l'uso! - L'apparecchio non è destinato ad essere utilizzato per mezzo di un timer esterno o un sistema di comando a distanza separato.
ISTRUZIONI PER L'INSTALLAZIONE
Le presenti istruzioni sono rivolte ad un installatore specializzato e fungono da guida per l'installazione, la regolazione e la manutenzione in conformità delle leggi e delle norme vigenti. Se un forno da incasso o qualsiasi altra apparecchiatura che genera calore deve essere montato direttamente sotto il piano di cottura in vetroceramica, È NECESSARIO CHE TALE APPARECCHIATURA (forno) E IL PIANO DI COTTURA IN VETROCERAMICA SIANO ADEGUATAMENTE ISOLATI.
Il mancato rispetto di tale precauzione potrebbe determinare l'errato funzionamento del sistema TOUCH CONTROL.
POSIZIONAMENTO
L'elettrodomestico è realizzato per essere incassato in un piano di lavoro, come illustrato nella figura (Fig1). Predisporre materiale sigillante lungo l'intero perimetro - Fig.4 (dimensioni del taglio Fig.1).
Questa operazione è necessaria per evitare che eventuali liquidi penetrino all'interno del piano, in quanto non è possibile garantire la planarità del top e del vetro e il loro accoppiamento.
Bloccare l'elettrodomestico sul piano di lavoro mediante i 4 sostegni, tenendo presente lo spessore del piano di lavoro (Fig.2).
Se la parte inferiore dell'apparecchio, dopo l'installazione, è accessibile dalla parte inferiore del mobile è necessario montare un pannello separatore rispettando le distanze indicate (Fig.3). Se si installa sotto un forno questo non è necessario.
L'apparecchio non è destinato ad essere gestito per mezzo di un timer esterno o di un sistema di comando a distanza separato.
CONNESSIONI ELETTRICHE (Fig.5)
Prima di effettuare le connessioni elettriche assicurarsi che:
- le caratteristiche dell'impianto siano tali da soddisfare le indicazioni sulla targhetta identificativa applicata sulla parte inferiore del piano di lavoro.
- l'impianto sia dotato di una messa a
terra efficiente conforme alle norme e alle disposizioni di legge in vigore. La messa a terra è obbligatoria per legge.
Nel caso in cui l'elettrodomestico non sia dotato di cavo e/o della relativa spina, utilizzare materiale adatto per l'assorbimento indicato nella targhetta identificativa e per la temperatura di funzionamento.
Se si desidera una connessione diretta alla linea elettrica, è necessario interporre un interruttore omnipolare, con un'apertura minima di 3 mm fra i contatti, appropriato al carico indicato nella targhetta e conforme alle norme vigenti (il conduttore di terra giallo/verde non deve essere interrotto dal commutatore). Terminata l'installazionedell'apparecchiatura, l'interruttore omnipolare deve essere facilmente raggiungibile.
PULIZIA E MANUTENZIONE
Rimuovere eventuali residui di cibo e gocce di unto dalla superficie di cottura utilizzando lo speciale raschietto fornito su richiesta (Fig.7). Pulire l'area riscaldata nel miglior modo possibile utilizzando prodotti idonei ed un panno-carta, quindi sciacquare con acqua e asciugare con un panno pulito.
Mediante lo speciale raschietto (opzionale) rimuovere immediatamente dall'area riscaldata di cottura frammenti di fogli di alluminio e materiale plastico scioltisi inavvertitamente o residui di zucchero o di cibi ad elevato contenuto di zucchero (Fig.7). In questo modo si evita ogni possibile danno alla superficie del piano. In nessun caso si devono utilizzare spugnette abrasive o detergenti chimici irritanti quali spray per forno o smacchiatori.
USO
Utilizzare il sistema touch control relativo alla posizione corrispondente alle esigenze di cottura, tenendo presente che quanto maggiore è il numero, tanto più calore viene emanato.

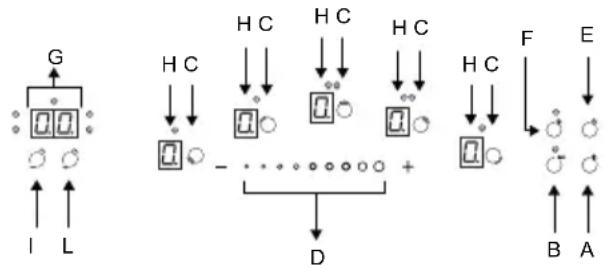

PANNELLO COMANDI (vedi Fig.8)
A. Tasto ON/OFF > accende e/o spegne l'apparecchio
B. Tasto chiave > attiva il blocco comandi / sicurezza bambini
C. Zona cottura > attiva le zone di cottura desiderate
D. Slider + / -> aumenta o riduce la potenza di cottura
E. Tasto doppia zona > attiva la doppia zona di cottura
F. Stop & Go -> Disattiva e attiva funzioni piano cottura
G. Display zona timer > mostra i minuti timer impostati
H. Display Zona Cottura > mostra il livello di potenza della zona di cottura
I. Tasto Timer / tasto -> riduce i minuti timer
L. Tasto Timer / tasto -> aumenta i minuti timer
Alla prima accensione l'apparecchio si trova in posizione di sicurezza, led del tasto B è illuminato. Per poter usare l'apparecchio è necessario disattivare la funzione di sicurezza premendo il tasto B fino allo spegnimento della spia. Per accendere premere il tasto A, i display si accenderanno in posizione zero.
ACCENSIONE ZONE DI COTTURA
Per selezionare la zona di cottura desiderata premere il relativo tasto C (vedi Fig. 8) e premere entro 10 secondi lo slider D (vedi Fig. 8) per regolarne la potenza. Se entro questo termine non verrà effettuata nessuna regolazione di potenza il piano cottura si spegnerà automaticamente.
Il tasto slider D sono utilizzati per regolare la potenza delle piastre dal livello 1
(minimo) al livello 9 (massimo).
ESTENSIONE ZONA DI COTTURA
A seconda del modello uno o due zone di cottura possono essere dotate di un secondo circuito, tasto E (vedi Fig. 8). Premere il tasto E per attivare la zona di cottura a doppio circuito. Usare il tasto slider D per regolarne la potenza.
CALORE RESIDUO
Se la temperatura di una zona di cottura è ancora elevata (superiore a 50°) dopo essere stata spenta, il display relativa a quella zona mostra il simbolo H (calore residuo). L'indicazione scompare solo quando non vi è più alcun rischio di ustioni.
BLOCCO COMANDI
Il tasto B blocca il funzionamento del piano nello stato in cui si trova, impedendo ogni operazione non intenzionale (es. da parte di bambini). In questo stato nessuna azione sui tasti ha effetto, (e infatti sul display del timer, G, comparirà la scriita "Lo"), salvo lo spegnimento dell'apparecchio. Per attivare la funzione sicurezza premere il tasto B fino all'accensione della spia. Per disattivare il blocco comandi premere il tasto B fino allo spegnimento della spia.
STOP & GO
Questa funzione permette di fermare temporaneamente il piano cottura durante il suo funzionamento in caso si abbia la necessità di rispondere al telefono e/o alla porta senza temere fuoriuscite di liquido dalle pentole. Questa funzione può anche essere usata per consentire di pulire la superficie del vetro nella zona comandi. Si attiva premendo il tasto F, il led lampeggerà e si udirà un suono, tutte le zone cottura si bloccheranno e i display mostreranno il numero 0. Tutti i tasti verranno esclusi ad eccezione del tasto Stop & Go e del tasto On / Off. Per disattivare la funzione premere nuovamente il tasto F, se dopo
10 minuti nessuna funzione sarà stata attivata il piano cottura si spegnerà automaticamente.
TIMER
Questa funzione permette di stabilire il tempo (da 1 a 99 minuti) per lo spegnimento automatico della/e zona/e cottura selezionata/e. Per attivare il timer accendere e regolare la temperatura della zona di cottura desiderata, premere i tasti I e L della zona timer per regolare il tempo di cottura. Confermare premendo il tasto C, un led acceso confermerà l'avvenuta selezione del timer e il conto alla rovescia verrà visualizzato nel display G. Per disattivare il timer selezionare la zona di cottura desiderata e premere contemporaneamente i tasti I e L.
SPEGNIMENTO ZONE COTTURA
Per spegnere una zona di cottura selezionarla premendo il tasto C poi strisciare sul tasto D fino a che il display mostrerà il numero 0.
SPEGNIMENTO APPARECCHIO
Per spegnere completamente l'apparecchio premere il taso A.
SPEGNIMENTO DI SICUREZZA
L'apparecchio è provvisto di un sistema di sicurezza che spegne automaticamente le zone cottura trascorso il tempo limite di accensione ad una data potenza.
| POTENZA TEMPO LIMITEACCENSIONE (ore) | |
| 1 | 10 |
| 2 - 3 5 | |
| 4 | 4 |
| 5 | 3 |
| 6 - 7 - 8 2 | |
| 9 | 1 |
DISMISSIONE DEGLI ELETTRODOMESTICI
La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano
essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato
è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.
SI DECLINA OGNI RESPONSABILITA' PER EVENTUALI DANNI PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE.
| Informazioni sui piani di cottura elettrici a uso domesticoai sensi del regolamento (UE) n. 66/2014 | |||||
| Identificativo del modello | GTH96SIXN020 | ||||
| Tipologia di piano cottura | incassato | ||||

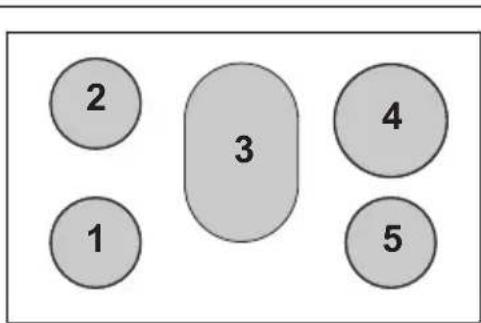

| Numero di zone e/o aree di cottura | 5 | ||||
| Tecnologia di riscaldamentoZone di cottura e aree di cottura a induzione, zone di cotturaradianti. | 1. = Hi-Light2. = Hi-Light3. = Hi-Light4. = Hi-Light5. = Hi-Light | ||||
| Per le zone di cottura elettriche circolari: diametro dellasuperficie utile.Per zone o aree di cottura non circolari: lunghezza/larghezza della superficie/zona di cottura utile L/W.mm | 1. = ∅ 180/1202. = ∅ 1453. = ov. 265/1704. = ∅ 210/1405. = ∅ 145 | ||||
| Consumo energetico per zona o area di cotturacalcolato al kg (ECelectric cooking)Wh/kg | 1. = 192,332. = 188,023. = 186,674. = 186,595. = 188,02 | ||||
| Consumo energetico del piano cottura calcolato per kg(ECelectric hob)Wh/kg | 188,33 | ||||
