MANUALE UTENTE Punch P310D4 Rockford Fosgate

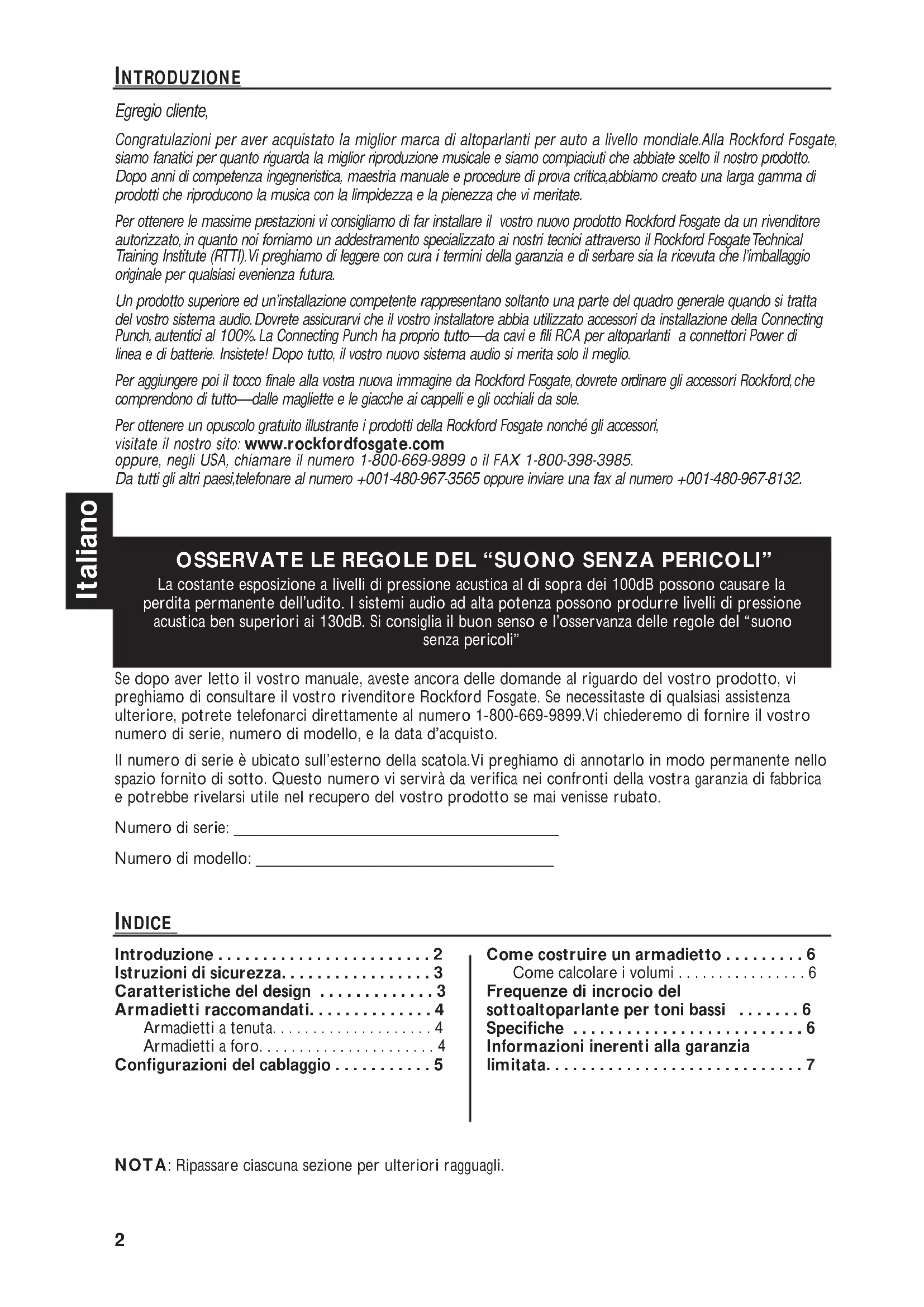

• INTRODUZIONE INDICE Egregio cliente, Congratulazioni per aver acquistato la miglior marca di altoparlanti per auto a livello mondiale.Alla Rockford Fosgate, siamo fanatici per quanto riguarda la miglior riproduzione musicale e siamo compiaciuti che abbiate scelto il nostro prodotto. Dopo anni di competenza ingegneristica, maestria manuale e procedure di prova critica,abbiamo creato una larga gamma di prodotti che riproducono la musica con la limpidezza e la pienezza che vi meritate. Per ottenere le massime prestazioni vi consigliamo di far installare il vostro nuovo prodotto Rockford Fosgate da un rivenditore autorizzato, in quanto noi forniamo un addestramento specializzato ai nostri tecnici attraverso il Rockford Fosgate Technical Training Institute (RTTI).Vi preghiamo di leggere con cura i termini della garanzia e di serbare sia la ricevuta che l’imballaggio originale per qualsiasi evenienza futura. Un prodotto superiore ed un’installazione competente rappresentano soltanto una parte del quadro generale quando si tratta del vostro sistema audio.Dovrete assicurarvi che il vostro installatore abbia utilizzato accessori da installazione della Connecting Punch, autentici al 100%. La Connecting Punch ha proprio tutto—da cavi e fili RCA per altoparlanti a connettori Power di linea e di batterie. Insistete! Dopo tutto, il vostro nuovo sistema audio si merita solo il meglio. Per aggiungere poi il tocco finale alla vostra nuova immagine da Rockford Fosgate, dovrete ordinare gli accessori Rockford,che comprendono di tutto—dalle magliette e le giacche ai cappelli e gli occhiali da sole. Per ottenere un opuscolo gratuito illustrante i prodotti della Rockford Fosgate nonché gli accessori, visitate il nostro sito: www.rockfordfosgate.com oppure, negli USA, chiamare il numero 1-800-669-9899 o il FAX [phone]. Da tutti gli altri paesi,telefonare al numero +001-480-967-3565 oppure inviare una fax al numero +001-480-967-8132. OSSERVATE LE REGOLE DEL “SUONO SENZA PERICOLI” La costante esposizione a livelli di pressione acustica al di sopra dei 100dB possono causare la perdita permanente dell’udito. I sistemi audio ad alta potenza possono produrre livelli di pressione acustica ben superiori ai 130dB. Si consiglia il buon senso e l’osservanza delle regole del “suono senza pericoli” NOTA: Ripassare ciascuna sezione per ulteriori ragguagli. Se dopo aver letto il vostro manuale, aveste ancora delle domande al riguardo del vostro prodotto, vi preghiamo di consultare il vostro rivenditore Rockford Fosgate. Se necessitaste di qualsiasi assistenza ulteriore, potrete telefonarci direttamente al numero 1-800-669-9899.Vi chiederemo di fornire il vostro numero di serie, numero di modello, e la data d’acquisto. Il numero di serie è ubicato sull’esterno della scatola.Vi preghiamo di annotarlo in modo permanente nello spazio fornito di sotto. Questo numero vi servirà da verifica nei confronti della vostra garanzia di fabbrica e potrebbe rivelarsi utile nel recupero del vostro prodotto se mai venisse rubato. Numero di serie: ____________________________________ Numero di modello: _________________________________ Introduzione p. 2
• Istruzioni di sicurezza p. 3
• Caratteristiche del design p. 3
• Armadietti raccomandati p. 4
• Armadietti a tenuta p. 4
• Armadietti a foro p. 4
• Configurazioni del cablaggio p. 5
• Come costruire un armadietto p. 6
• Come calcolare i volumi p. 6
• Frequenze di incrocio del sottoaltoparlante per toni bassi p. 6
• Specifiche p. 6
• Informazioni inerenti alla garanzia limitata p. 73

PRIMI PASSI Benvenuti alla Rockford Fosgate! Questo manuale è stato concepito per fornire ragguagli al proprietario, al rivenditore e all’installatore. Per coloro che desiderano informazioni rapide circa l’installazione di questo prodotto, vi preghiamo di consultare la sezione Installazione di questo manuale. Altri ragguagli sono disponibili attraverso l’Indice. Alla Rockford Fosgfate, abbiamo fatto di tutto per assicurarci che tutte le informazioni contenute in questo manuale fossero d’uso corrente. Pertanto, dato che siamo sempre alla ricerca di nuovi modi per migliorare i nostri prodotti, tali informazioni sono soggette a modifiche senza preavviso. Questo simbolo con la dicitura “AVVERTIMENTO” intende avvertire l’utente alla presenza di istruzioni importanti. La mancata osservanza di queste istruzioni potrebbe causare gravi lesioni personali o persino la morte. Questo simbolo con la dicitura “ ATTENZIONE” intende avvertire l’utente alla presenza di istruzioni importanti. La mancata osservanza di queste istruzioni potrebbe causare gravi lesioni personali o danni all’unità. ATTENZIONE: Per evitare lesioni personali e danni all’unità, vi preghiamo di leggere e seguire le istruzioni in questo manuale.Desideriamo che questo sistema audio vi procuri soddisfazione, non un mal di capo. ATTENZIONE: Se aveste dei dubbi circa l’installazione,rivolgetevi ad un tecnico qualificato della Rockford Fosgate. ATTENZIONE: Prima dell’installazione, scollegate il terminale negativo (-) della batteria per evitare danni all’unità,pericoli d’incendio e/o potenziali lesioni personali. Vi preghiamo di visitare il nostro sito internet per le più recenti informazioni su tutti i prodotti Rockford. www.rockfordfosgate.com Altoparlante per toni bassi Punch DVC Anello Della Cornice Pacchetto Della Vite Manuale di installazione e di funzionamento Il Punch DVC sono piloti ad alto rendimento e a bassa frequenza aventi bobine audio doppie. Questi altoparlanti per toni bassi sono stati progettati principalmente per l’uso in piccoli armadietti a tenuta oppure a foro.Tramite l’utilizzo dei materiali e delle tecniche di costruzione più recenti, siamo in grado di offrirvi un altoparlante ad alto rendimento e a basse frequenze il cui funzionamento richiede un minimo di spazio.

CARATTERISTICHE DEL DESIGN4

Italiano ARMADIETTI RACCOMANDATI Questo manuale delinea due tipi specifici di armadietti che forniscono prestazioni nettamente diverse. Questa sezione vi aiuterà a decidere quale tipo di armadietto si adatta meglio alle vostre applicazioni.

Gli armadietti a tenuta sono i più semplici da costruire. La cosa più importante è di assicurarsi che l’armadietto sia a tenuta d’aria. Un pò di colla e qualche tipo di sigillante sparso lungo le giunzioni renderanno più solida la costruzione ed impediranno le fughe d’aria. Il volume della scatola influirà direttamente sulle prestazioni dell’altoparlante.Armadietti a dimensioni più grandi daranno luogo sia ad una risposta più piatta che a toni bassi più profondi mentre quelli aventi dimensioni più piccole daranno luogo ad un sobbalzo nella curva di risposta e ad un rendimento generalmente più alto per un SPL maggiore. Vantaggi degli armadietti a tenuta:

• Risposta lineare (piatta)

• Nessuna rumorosità proveniente da fori

• Buon comando dell’alta potenza a tutte le frequenze

• Eccellente qualità dell’audio

Gli armadietti a foro variano da quelli a tenuta solo per l’aggiunta di un foro per “sintonizzare” l’armadietto. Gli armadietti raccomandati sono stati progettati per fornire prestazioni complessive ottimali. Gli armadietti a dimensioni più grandi sono generalmente più facili da sintonizzare a basse frequenze mentre quelli aventi dimensioni medie o piccole sono più facili da sintonizzare a frequenze più alte. Il disegno a foro è meno lineare in risposta di quello a tenuta ma è in grado di produrre un rendimento notevolmente più alto alla frequenza di sintonizzazione. Vantaggi degli armadietti a foro:

• Rendimento medio più alto rispetto agli armadietti a tenuta.

• Frequenza di sintonizzazione facilmente regolabile modificando la lunghezza del foro

• Risposta più profonda nei toni bassi con requisiti di potenza minori

• Ideale per alto rendimento a potenza limitata Vi preghiamo di esaminare gli armadietti illustrati alle pagine 4 e 5 nella sezione inglese.5

CONFIGURAZIONI DEL CABLAGGIO

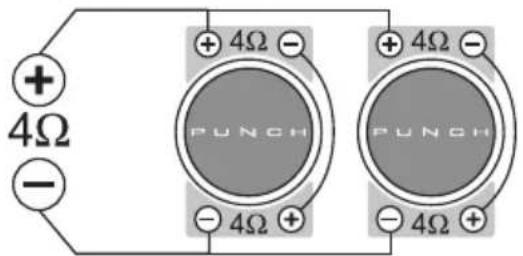

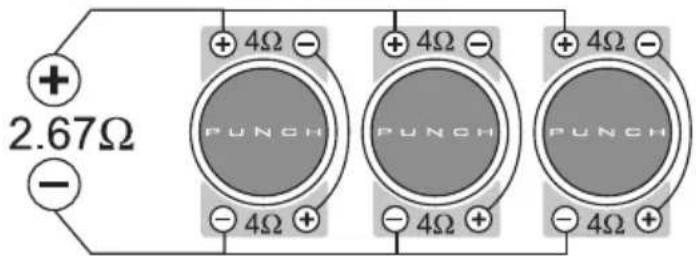

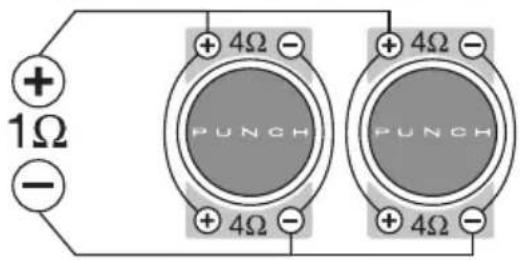

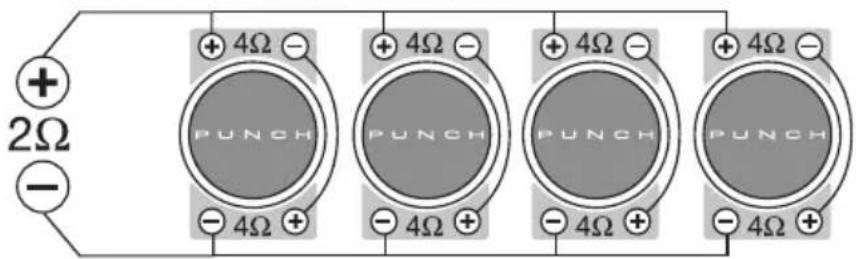

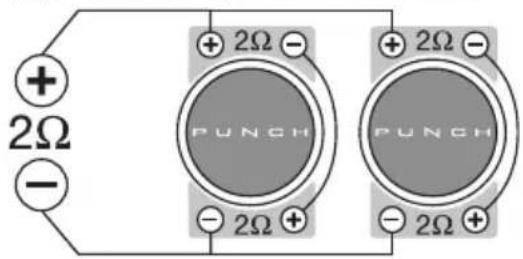

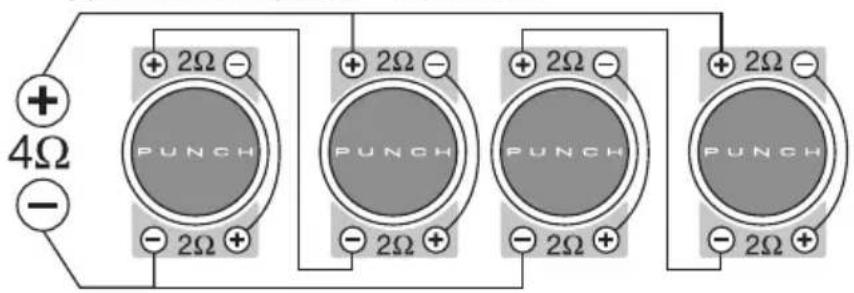

Variando la configurazione del cablaggio dei vostri altoparlanti potrete creare un carico d’impedenza che si addice al vostro sistema. Dato che ciascuna bobina audio di un altoparlante DVC porta la propria impedenza, avrete a disposizione una gamma di opzioni per i carchi d’impedenza se alterate le configurazioni del cablaggio. Le configurazioni in serie, in parallelo, o serie-parallelo offrono diverse tecniche per il cablaggio degli altoparlanti in grado di fornire carichi diversi. La configurazione in serie è un metodo in sequenza nel quale gli altoparlanti vengono cablati estremità ad estremità. La configurazione in parallelo utilizza due o più altoparlanti cablati attraverso terminali comuni. La configurazione serie-parallelo combina entrambi le tecniche. Scegliete lo schema di cablaggio qui di seguito che meglio corrisponde al numero dei sottoaltoparlanti del vostro amplificatore, nonché alla sua impedenza.6 Italiano SPECIFICHE Vi preghiamo di esaminare le specifiche alle pagine 8 della sezione inglese. Specifiche soggette a modiche senza preavviso

Per ottenere le prestazioni massime, le pareti della cassa devono essere rigide e non flettere sotto la sollecitaxione della elevata pressione generata dal woofer. Noi raccomandiamo l'impiego di MDF con uno spessore minimo di 19 mm, materiale facilmente reperibile in tutte le falegnamerle. Per casse di dimensioni molto grandi é indispensabile prevedere dei rinforzi interni. Le giunture devono essere incollate e fissate con viti o chiodi in abbondanza. Intermanmente le giunture devono essere siliconate per impedire trafilati d'aria.Anche la colla da legno funziona bene.

Calcolare il volume é essenzialmente solo un problema di misurazione delle dimensioni in centimetri della cassa e di applicazione della formula: FREQUENZE DI INCROCIO DEL SOTTOALTOPARLANTE PER TONI BASSI Ci sono due tipi operativi di frequenze di incrocio, passive e attive. Le frequenze di incrocio passive (bobine o induttori) vengono poste sui cavi dell’altoparlante tra l’amplificatore e l’altoparlante. Una frequenza di incrocio attiva è un filtro elettronico in grado di separare il segnale audio che alimenta diversi amplificatori. Per ottenere prestazioni ottimali a livello del sottoaltoparlante per toni bassi, noi raccomandiamo l’uso di una frequenza di incrocio attiva passa-basso da 80 a 100Hz a 12dB/ottava. Volume della cassa = Alteza(cm) x Larghezza(cm)x Profonditá(cm) (litri) 1000 cc/liter Se due pareti parallele sono di dimensioni diverse (prisma), semplicemente sommatele e dividete il risulto per due. Impiegando il risultato ottenuto potete calcolare il volume senza dividere la cassa i sezioni. Lo spessore del legno riduce il volume interno, per cui é necessario sottrario dalle dimensioni esterne.Anche il volume dell'altoparlante stesso riduce il volume della cassa e deve essere sottratto. Il volume che ciascun altoparlante contribuisce a togliere dalla cassa é indicato nelle tabelle con le specifiche.7

INFORMAZIONI INERENTI ALLA GARANZIA LIMITATA

Spedire a: Electronics Rockford Corporation Warranty Repair Department 2055 E. 5th Street Tempe,AZ 85281 RA#:_______________________ Spedire a: Speakers Rockford Acoustic Design Speaker Returns 3056 Walker Ridge Dr. Walker, MI 49544 RA#:___________________ La Rockford Corporation offre una garanzia limitata sui prodotti della Rockford Fosgate alle seguenti condizioni: Lunghezza della garanzia Unità di fonte, altoparlanti, elaboratori di segnali e amplificatori PUNCH — 1 anno Amplificatori POWER — 2 anni Amplificatori Type RF — 3 anni Prodotti rimessi a nuovo dalla fabbrica — 90 giorni (è necessaria la ricevuta) Ciò che è coperto dalla garanzia Questa garanzia è solamente applicabile ai prodotti della Rockford Fosgate venduti a clienti da parte di rivenditori autorizzati della Rockford Fosgate negli USA o nei suoi possedimenti. Prodotti acquistati da clienti presso un rivenditore autorizzato della Rockford Fosgate in paesi esteri saranno coperti solamente dal distributore di quel paese e non dalla Rockford Corporation. Chi è coperto dalla garanzia Questa garanzia copre solamente l’acquirente originale di un prodotto della Rockford che sia stato acquistato presso un rivenditore autorizzato della Rockford Fosgate negli USA. Per richiedere l’assistenza, l’acquirente deve fornire alla Rockford una copia della sua ricevuta,indicante il nome dell’acquirente, il nome del rivenditore, il prodotto acquistato e la data di acquisto. I prodotti che risulteranno difettosi durante il periodo della garanzia saranno riparati oppure sostituiti (con un prodotto giudicato equivalente) alla piena discrezione della Rockford. Ciò che non è coperto dalla garanzia

1. Danni causati da incidente, abuso, uso erroneo, acqua, furto, spedizione.

2.Qualsiasi costo o spesa relativa alla rimozione o alla reinstallazione del prodotto. 3.L’assistenza tecnica eseguita da chiunque non sia alle dipendenze della Rockford o di un centro di assistenza tecnica autorizzato della Rockford Fosgate 4.Qualsiasi prodotto su cui il numero di serie è stato deturpato, alterato o rimosso 5.Danni susseguenti ad altre componenti 6.Qualsiasi prodotto acquistato fuori dagli USA 7.Qualsiasi prodotto non acquistato presso un rivenditore autorizzato della Rockford Fosgate Limite sulle garanzie tacite Qualsiasi garanzia tacita, comprese le garanzie di idoneità all’uso ed alla commerciabilità, sono limitate nella loro durata al periodo coperto dalla garanzia esplicita spiegata di sopra.Alcuni stati non permettono limitazioni sulla lunghezza di una garanzia tacita. Pertanto, questa limitazione potrebbe non essere applicabile. È vietato assumere, a nome della Rockford Fosgate, qualsiasi altra responsabilità in relazione alla vendita del prodotto. Come richiedere l’assistenza tecnica Contattare il rivenditore autorizzato Rockford Fosgate dal quale si èacquistato il prodotto. Per ulteriore aiuto, si può chiamare l'assistenza clienti Rockford al numero 1-800-669-9899.Dovrete ottenere un numero RA (numero di autorizzazione per la restituzione) per restituire qualsiasi prodotto alla Rockford Fosgate. Sarete responsabili della spedizione del prodotto alla Rockford. Garanzia UE Questo prodotto risponde ai requisiti della garanzia UE tuttora in vigore.Vi preghiamo di rivolgervi al vostro rivenditore autorizzato per ulteriori dettagli.8 Italiano NOTA9 NOTARockford Fosgate Rockford Corporation 546 South Rockford Drive Tempe,Arizona 85281 U.S.A. In U.S.A., [phone] In Europe, Fax [phone] In Japan, Fax [phone] www.rockfordfosgate.com 08/04 B.M. 1230-51239 Printed in U.S.A
