MANUALE UTENTE Punch P850.4 Rockford Fosgate

• Einschränkung von implizierten Garantien Implizierte Garantien, einschließlich von Garantien der Eignung für einen bestimmten Zweck und Marktgängigkeit, werden auf den Zeitraum der obenstehenden ausdrücklichen Garantie beschränkt. Manche Staaten erlauben Einschränkungen der Gültigkeit der implizierten Garantie nicht. Daher trifft diese Einschränkung nicht in allen Fällen zu. Inanspruchnahme des Kundendienstes Kontaktieren Sie bitte den Rockford Fosgate Vertragshändler, bei dem Sie dieses Produkt gekauft haben. Benötigen Sie zusätzliche Hilfe, rufen Sie den Kundendienst von Rockford unter 1-800-669-9899 an. Sie erhalten dann eine RA# (Rücksendungsautorisierungsnummer), um jegliche Produkte an Rockford Fosgate zurückzusenden. Sie sind für die Rücksendung des Produkts an Rockford verantwortlich. EU-Garantie Dieses Produkt entspricht den gültigen EU-Garantiebestimmungen. Sprechen Sie mit Ihrem Vertragshändler über die Einzelheiten.2 Italiano INTR ODUZIONE INDICE Egregio cliente, Congratulazioni per aver acquistato la miglior marca di amplificatori per auto a livello mondiale.Alla Rockford Fosgate, siamo fanatici per quanto riguarda la miglior riproduzione musicale e siamo compiaciuti che abbiate scelto il nostro prodotto. Dopo anni di competenza ingegneristica, maestria manuale e procedure di prova critica, abbiamo creato una larga gamma di prodotti che riproducono la musica con la limpidezza e la pienezza che vi meritate. Per ottenere le massime prestazioni vi consigliamo di far installare il vostro nuovo prodotto Rockford Fosgate da un rivenditore autorizzato, in quanto noi forniamo un addestramento specializzato ai nostri tecnici attraverso il Rockford Fosgate Technical Training Institute (RTTI).Vi preghiamo di leggere con cura i termini della garanzia e di serbare sia la ricevuta che l’imballaggio originale per qualsiasi evenienza futura. Un prodotto superiore ed un’installazione competente rappresentano soltanto una parte del quadro generale quando si tratta del vostro sistema audio. Dovrete assicurarvi che il vostro installatore abbia utilizzato accessori da installazione della Connecting Punch, autentici al 100%. La Connecting Punch ha proprio tutto—da cavi e fili RCA per altoparlanti a connettori Power di linea e di batterie. Insistete! Dopo tutto, il vostro nuovo sistema audio si merita solo il meglio. Per aggiungere poi il tocco finale alla vostra nuova immagine da Rockford Fosgate, dovrete ordinare gli accessori Rockford, che comprendono di tutto—dalle magliette e le giacche ai cappelli e gli occhiali da sole. Per ottenere un opuscolo gratuito illustrante i prodotti della Rockford Fosgate nonché gli accessori, visitate il nostro sito: www.rockfordfosgate.com oppure, negli USA, chiamare il numero 1-800-669-9899 o il FAX [phone]. Da tutti gli altri paesi, telefonare al numero +001-480-967-3565 oppure inviare una fax al numero +001-480-967-8132. OSSERVATE LE REGOLE DEL “SUONO SENZA PERICOLI” La costante esposizione a livelli di pressione acustica al di sopra dei 100dB possono causare la perdita permanente dell’udito. I sistemi audio ad alta potenza possono produrre livelli di pressione acustica ben superiori ai 130dB. Si consiglia il buon senso e l’osservanza delle regole del “suono senza pericoli” NOTA: Ripassare ciascuna sezione per ulteriori ragguagli. Se dopo aver letto il vostro manuale, aveste ancora delle domande al riguardo del vostro prodotto, vi preghiamo di consultare il vostro rivenditore Rockford Fosgate. Se necessitaste di qualsiasi assistenza ulteriore, potrete telefonarci direttamente al numero 1-800-669-9899.Vi chiederemo di fornire il vostro numero di serie, numero di modello, e la data d’acquisto. Il numero di serie è ubicato sull’esterno della scatola.Vi preghiamo di annotarlo in modo permanente nello spazio fornito di sotto. Questo numero vi servirà da verifica nei confronti della vostra garanzia di fabbrica e potrebbe rivelarsi utile nel recupero della vostra unità di fonte se mai venisse rubata. Numero di serie: ____________________________________ Numero di modello: _________________________________ Introduzione p. 2
• Istruzioni di sicurezza p. 3
• Caratteristiche del design p. 4
• -5 Installazione p. 5
• -9 Considerazioni sull’installazione p. 5
• Posizionamento p. 6
• Batteria e caricamento p. 6
• Cablaggio del sistema p. 6
• Funzionamento p. 9
• -10 Toni bassi PUNCH a telecomando p. 9
• Regolazione del guadagno p. 10
• Regolazione della frequenza di incrocio p. 10
• Individuazione/riparazione guasti p. 11
• Accessori p. 12
• Specifiche p. 12
• Informazioni inerenti alla garanzia limitata p. 133

PRIMI PASSI Benvenuti alla Rockford Fosgate! Questo manuale è stato concepito per fornire ragguagli al proprietario, al rivenditore e all’installatore. Per coloro che desiderano informazioni rapide circa l’installazione di questo prodotto, vi preghiamo di consultare la sezione Installazione di questo manuale. Altri ragguagli sono disponibili attraverso l’Indice. Alla Rockford Fosgate, abbiamo fatto di tutto per assicurarci che tutte le informazioni contenute in questo manuale fossero d’uso corrente. Pertanto, dato che siamo sempre alla ricerca di nuovi modi per migliorare i nostri prodotti, tali informazioni sono soggette a modifiche senza preavviso. Questo simbolo con la dicitura “AVVERTIMENTO” intende avvertire l’utente alla presenza di istruzioni importanti. La mancata osservanza di queste istruzioni potrebbe causare gravi lesioni personali o persino la morte. Questo simbolo con la dicitura “ATTENZIONE” intende avvertire l’utente alla presenza di istruzioni importanti. La mancata osservanza di queste istruzioni potrebbe causare gravi lesioni personali o danni all’unità. ATTENZIONE: Per evitare lesioni personali e danni all’unità, vi preghiamo di leggere e seguire le istruzioni in questo manuale. Desideriamo che questo sistema audio vi procuri soddisfazione, non un mal di capo. ATTENZIONE: Se aveste dei dubbi circa l’installazione, rivolgetevi ad un tecnico qualificato della Rockford Fosgate. ATTENZIONE: Prima dell’installazione, scollegate il terminale negativo (-) della batteria per evitare danni all’unità, pericoli d’incendio e/o potenziali lesioni personali. Vi preghiamo di visitare il nostro sito internet per le più recenti informazioni su tutti i prodotti Rockford. www.rockfordfosgate.com Il kit per gli attrezzi compreso con ciascun amplificatore contiene tutti gli attrezzi da montaggio necessari per fissare l’amplificatore al veicolo. Amplificatore Punch a 4 canali modello P450.4 o P850.4 Manuale di installazione e funzionamento Kit per gli attrezzi da montaggio Kit per toni bassi Punch remoto con cavo4 Italiano

CARATTERISTICHE DEL DESIGN

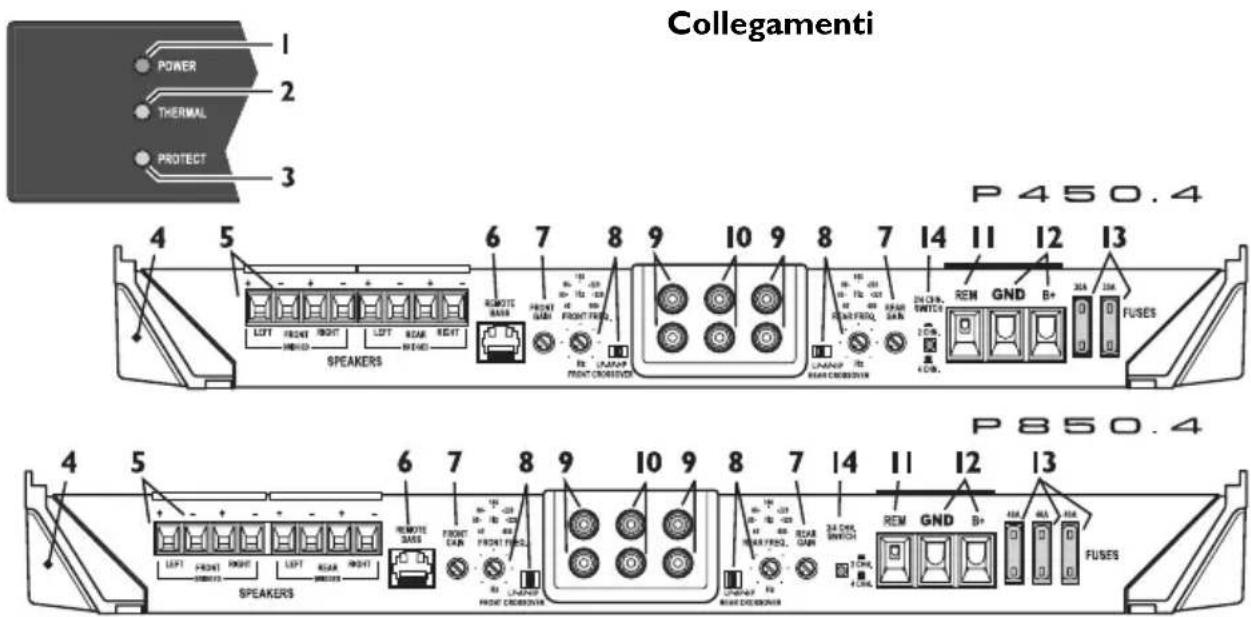

1. LED alimentazione (parte superiore dell'unità) – Questo LED blu si accende quando l'unità viene accesa.

2. LED temperatura (parte superiore dell'unità) – Questo LED rosso si accende quando l'amplificatore

raggiunge il terzo livello nella protezione dal surriscaldamento. In tal caso,l'amplificatore si spegne per raffreddarsi.

3. LED di protezione (parte superiore dell'unità) – Questo LED giallo si accende se viene rilevato un corto

circuito o un'impedenza troppo bassa ai collegamenti con i diffusori. In tal caso, l'amplificatore si spegne automaticamente.

4. Dissipatore di calore in alluminio fuso – Il dissipatore di calore in alluminio fuso dell’amplificatore

Punch dissipa il calore generato dalla circuiteria dell’amplificatore.

5. Terminali degli altoparlanti – I connettori tipo morsetto placcati in nichel (+ e -) sono in grado di

accettare conduttori di diametro compreso tra 8 e 18 AWG.

6. Telecomando per toni bassi – Aumenta l'informazione a bassa frequenza per compensare per il

rumore stradale. Il comando a distanza per toni bassi è una regolazione a banda stretta a 45Hz variabile da 0dB a +18dB con un equalizzatore Punch a inversione di impedenza che elimina lo spostamento in frequenza con l'amplificazione. Il collegamento viene effettuato tramite un cavo RJ-45 e può essere installato in vari modi per accedere facilmente all'unità remota. È disponibile un comando a distanza per toni bassi opzionale Para-Punch per aggiungere una regolazione variabile della frequenza centrale alla regolazione variabile dell'intensità.

7. Comando del guadagno – Il comando del guadagno d’ingresso è stato preregolato per essere

conforme con l’uscita della maggiore parte delle unità di fonte. Può essere regolato in modo da conformarsi ai livelli di uscita provenienti da una varietà di unità di fonte.

8. Frequenza di incrocio variabile – Si tratta di un filtro Butterworth incorporato da 12dB/ottava

selezionabile per le operazioni passa-alto (HP), passa-tutto (AP), oppure passa-basso (LP), variabile dai 40Hz ai 400Hz.

9. Spinotti d’ingresso RCA – Gli spinotti RCA standard di fabbrica forniscono un collegamento facile per

l’ingresso del livello di segnale. Sono placcati in nichel per prevenire le alterazioni del segnale causate dalla corrosione.

10. Spinotti passa-attraverso RCA – Il passa-attraverso fornisce una fonte conveniente per concatenare a

margherita un amplificatore supplementare senza far scorrere un altro paio di cavi RCA dalla parte anteriore del veicolo all’ubicazione posteriore dell’amplificatore.

11. Terminale REM – Questo connettore robusto a morsetto placcato in nickel è in grado di accettare

conduttori di diametro compreso tra 12 AWG e 24 AWG. Questo terminale viene utilizzato per accendere o spegnere l'amplificatore a quando viene alimentato con +12V c.c. Collegamenti12. Terminali di potenza – I connettori a morsetto di alimentazione e di massa sono placcati in nickel e sono in grado di accettare conduttori di diametro fino a 4 AWG.

13. Fusibili – Questi fusibili ATC sono accessibili con facilità in caso di guasto. Sostituire fusibili con modelli di

tipo e portata identici. Per informazioni sulla portata dei fusibili, consultare il capitolo Specifiche.

14. Pulsante 2/4 canali - Premendo questo pulsante, gli ingressi passano alla modalità 2 canali,

permettendo il collegamento solo agli ingressi anteriori con una uscita a 4 canali.

Questa sezione si concentra su alcune considerazioni a livello di veicolo inerenti all’installazione del vostro nuovo amplificatore.Programmando a priori la configurazione del vostro sistema audio nonché i migliori cablaggi,risparmierete tempo durante l’installazione. Quando avrete deciso la miglior configurazione per il vostro nuovo sistema audio, assicuratevi di poter accedere facilmente a ciascuna componente per effettuare le regolazioni necessarie. ATTENZIONE: Se aveste dei dubbi circa l’installazione, rivolgetevi ad un tecnico qualificato Rockford Fosgate. ATTENZIONE: Prima dell’installazione, scollegate il terminale negativo (-) della batteria per evitare danni all’unità, pericoli d’incendio e/o potenziali lesioni personali. Prima di iniziare qualsiasi operazione d’installazione, vi consigliamo di seguire queste semplici regole: 1. Assicuratevi di aver letto tutte le istruzioni con cura e di averle capite prima di effettuare qualsiasi tentativo d’installazione nei confronti dell’unità.

2. Per motivi di sicurezza, scollegate il cavo negativo dalla batteria prima di dare l’avvìo all’installazione.

3. Per facilitare l’installazione, vi consigliamo di far scorrere tutti i cavi prima di montare la vostra unità di fonte nell’ubicazione desiderata.

4. Fate passare tutti i cavi RCA vicini l’uno all’altro ma lontano da fili ad alta tensione.

5. Usate connettori di alta qualità per garantire un’installazione che dà affidamento e per ridurre al minimo la perdita di segnali o di potenza. 6. State attenti prima di trapanare! Cercate di non trapanare e di non tagliare i serbatoi della benzina; le condutture del carburante, dei freni, del sistema idraulico e a depressione; nonché i fili elettrici quando state lavorando su qualsiasi veicolo. 7. Non fate mai scorrere i fili sotto il veicolo.Avrete la protezione migliore faccendo scorrere i fili all’interno del veicolo. 8. Evitate di far scorrere i fili sopra o attraverso delle estremità affilate. Usate guarnizioni di tenuta in gomma o in plastica per proteggere qualsiasi filo che passi attraverso del metallo, soprattutto il parafiamma. 9. Proteggete SEMPRE sia la batteria che il sistema elettrico usando fusibili adatti.Installate sia un fusibile che un portafusibili adeguati sul filo a tensione da +12V entro 45,7 cm.dal terminale della batteria.

10. Quando eseguite la messa a terra del telaio del veicolo, raschiate tutta la vernice dal metallo per assicurarvi un

collegamento a terra pulito e saldo. I collegamenti a terra dovrebbero essere più corti possibile e sempre a contatto di metallo che sia saldato all’autotelaio del veicolo. INST ALLAZIONE

CONSIDERAZIONI SULL’INSTALLAZIONE

Segue un elenco degli utensili necessari per eseguire l’installazione: Voltmetro/ohmetro Pinze spelafili Pinze raggrinzafili Pinze tagliafili Cacciavite a croce no.2 Chiave per morsetto batteria Trapano e punte assortite Guaina termoretraibile avente un diametro di 0,32 cm Connettori vari Lunghezza adeguata—Filo di tensione rosso Lunghezza adeguata—Filo di accensione a telecomando Lunghezza adeguata—Filo di massa nero

CARATTERISTICHE DEL DESIGN6

Italiano INSTALLAZIONE POSIZIONAMENTO Scompartimento del motore Non montate mai questa unità nello scompartimento del motore. Ciò annullerà la vostra garanzia. Montaggio nel bagagliaio Se l'amplificatore viene montato in senso verticale, si ottiene un raffreddamento sufficiente per l'unità. Se l'amplificatore viene montato sul fondo del bagagliaio, si ottiene il migliore raffreddamento dell'unità. Se montate l’amplificatore al rovescio, contro il ponte posteriore del bagagliaio, non otterrete il raffreddamento necessario e ciò comprometterà notevolmente le prestazioni dell’amplificatore. Pertanto,non è assolutamente raccommandabile. Montaggio nello scampartimento passeggeri Se montate l’amplificatore nell’abitacolo, esso funzionerà finché possiate fornire una quantità sufficiente di aria per permettere all’amplificatore di raffreddarsi.Se avete intenzione di montare l’amplificatore sotto il sedile del veicolo, dovete lasciare un vuoto d’aria di almeno 2,54 cm attorno al dissipatore di calore dell’amplificatore. Se montate l’amplificatore nell’abitacolo, lasciando un vuoto d’aria meno di 2,54 cm attorno al suo dissipatore di calore, non otterrete il raffreddamento necessario e ciò comprometterà notevolmente la prestazioni dell’amplificatore. Pertanto, non è assolutamente raccommandabile.

BATTERIA E CARICAMENTO

Gli amplificatori rappresentano un ulteriore carico sulla batteria e sul sistema di caricamento del veicolo. Si consiglia di controllare la condizione dell'alternatore e della batteria per assicurarsi che il sistema elettrico sia in grado di far fronte al carico aggiuntivo dovuto al sistema stereofonico. I sistemi elettrici standard in buone condizioni dovrebbero poter far fronte al carico supplementare di qualsiasi amplificatore della serie Punch senza alcun problema, sebbene la vita della batteria nonché quella dell’alternatore potrebbero ridursi leggermente. Per sfruttare al massimo le prestazioni del vostro amplificatore, vi consigliamo di utilizzare una batteria robusta ed un condensatore ad accumulazione di energia.

CABLAGGIO DEL SISTEMA

ATTENZIONE: Se aveste dei dubbi circa l’installazione, rivolgetevi ad un tecnico qualificato della Rockford Fosgate. ATTENZIONE: Prima dell’installazione, scollegate il terminale negativo (-) della batteria per evitare danni all’unità, pericoli d’incendio e/o potenziali lesioni personali. ATTENZIONE: Evitate di far scorrere i fili elettrici vicino ai cavi d’entrata a basso livello,alle antenne, ai cavi di tensione, ad attrezzature sensibili o a cablaggi preassemblati. I fili elettrici portano una tensione notevole e potrebbero indurre rumori dentro il sistema audio. 1. Programmate il cablaggio dei fili.Tenete i fili RCA insieme ma isolati dai cavi a tensione dell’amplificatore e daqualsiasi accessorio auto ad alta tensione, soprattutto i motori elettrici. Ciò è necessario per evitare che il rumore proveniente da campi elettrici irradiati possa accoppiarsi con il segnale audio. Quando fate scorrere i fili attraverso il parafiamma o attraverso qualsiasi barriera metallica, proteggeteli con delle guarnizioni di tenuta in gomma o in plastica per evitare i cortocircuiti. Lasciate i fili piuttosto lunghi a questo punto; più tardi potrete regolare la loro lunghezza in modo più preciso.2. Preparare il filo ROSSO (cavo di alimentazione) per il collegamentoall’amplificatore, rimuovendo circa 13 mm di isolante dall'estremitàdel filo. Inserire la parte scoperta del cavo nel terminale B+ estringere la vite di arresto per fissarlo in posizione. NOTA:Il cavo B+ DEVE avere un fusibile a non più di 45,7 cm dalla batteria del veicolo. Installare il portafusibili sotto il cofano e verificare che i collegamenti siano a tenuta stagna.7 INSTALLAZIONE

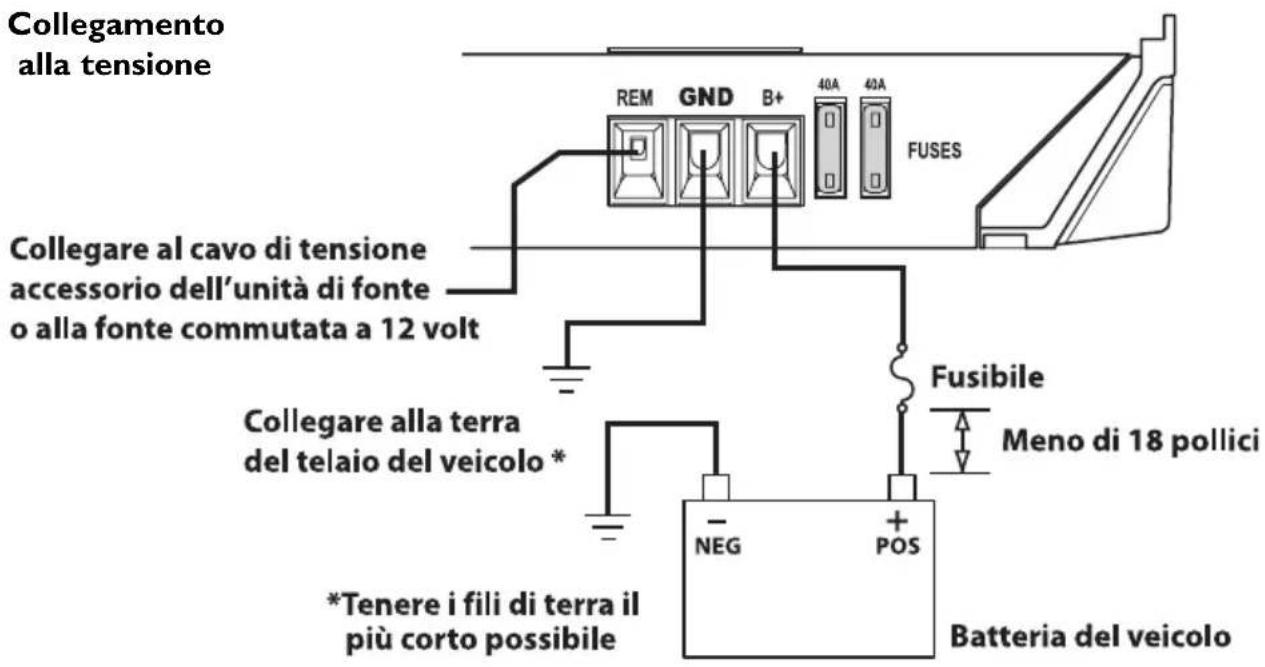

3. Tagliare il cavo ROSSO (alimentazione) entro 45,7 cm dall'amplificatore e inserire un portafusibili in linea. Per

informazioni sulla portata dei fusibili da usare, consultare il capitolo Specifiche. NON installare il fusibile a questo punto.

4. Spelate via 1,27 cm dall’estremità batteria del cavo a tensione e raggrinzite un grosso terminale ad anello contro il

cavo. Usate il terminale ad anello per effettuare un collegamento al terminale positivo della batteria. NON installate ancora il fusibile.

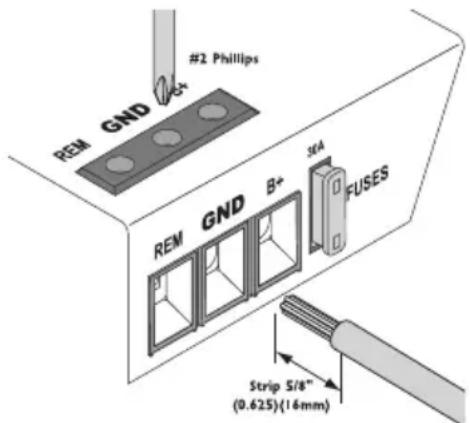

5. Preparate il filo NERO (cavo della messa a terra) per poterlo attaccare all’amplificatore, spelando via 13 mm di

isolante dall’estremità del filo. Inserite il filo spelato dentro il terminale GND e stringete la vite di arresto per fissare il cavo. Preparate la messa a terra del telaio raschiando via la vernice dalla superficie metallica e pulitela accuratamente, rimovendo ogni traccia di lubrificazione e di sudiciume. Spelate l’altra estremità del filo e attaccategli un serrafili ad anello. Fissate il cavo al telaio usando una vite non anodizzata e una rondella a stella. NOTA:Far in modo che il cavo NERO (Massa) sia il più corto possibile. Sempre meno di 76 cm.

6. Preparare il cavo di accensione REM per il collegamento all’amplificatore, rimuovendo circa 13 mm di isolante

dall'estremità del filo. Inserire la parte scoperta del cavo nel terminale REM e stringere la vite di arresto per fissarlo in posizione. Collegare l'altro estremo del cavo REM a una fonte positiva commutata a 12 Volt. La tensione commutata proviene generalmente cavo dell'accensione remota dell'amplificatore dell’unità di fonte. Qualora l'unità sorgente non avesse tali uscite disponibili, la soluzione consigliata consiste nel cablare un commutatore meccanico in linea con una fonte da 12 volt per attivare l’amplificatore.

7. Montate l’amplificatore saldamente al veicolo o all’apposita struttura di supporto.Assicuratevi di non montare

l’amplificatore su pannelli di plastica o di cartone in quanto ciò potrebbe permettere alle viti di allentarsi e di fuoriuscire dal pannello durante le vibrazioni stradali o se il veicolo dovesse arrestarsi improvvisamente.

8. Collegate il segnale di fonte inserendo i cavi RCA negli spinotti d’ingresso ubicati sull’amplificatore stesso.

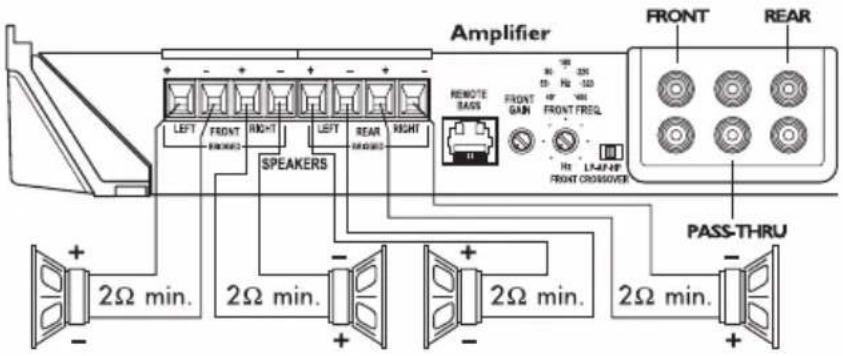

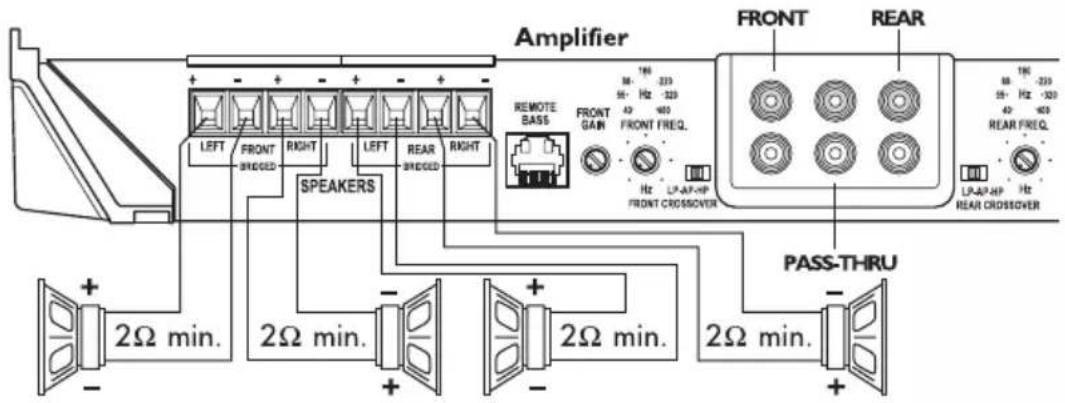

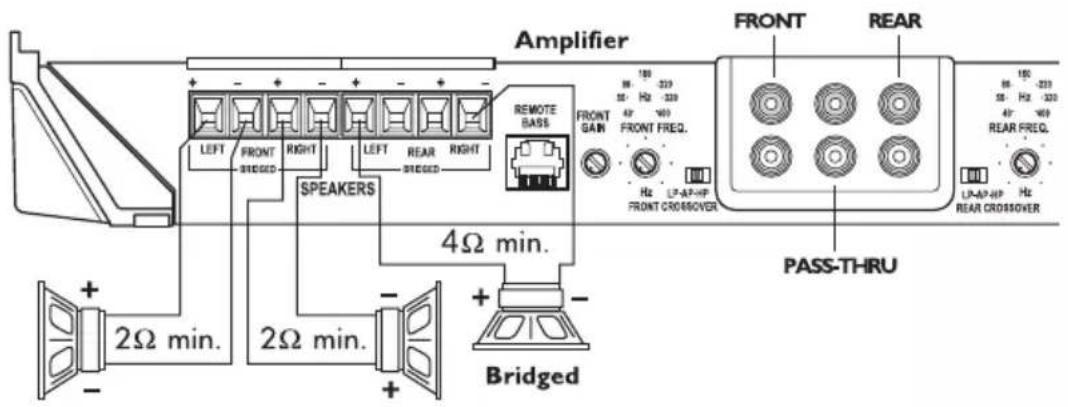

9. Collegate gli altoparlanti. Spelate i fili degli altoparlanti di 1,27 cm e inseriteli nel terminale degli altoparlanti, stringendo la vite di arresto per fissarli.Assicuratevi di mantenere la corretta polarità per gli altoparlanti. NON collegate a massa nessuno dei cavi dell’amplificatore in quanto ciò potrebbe dar luogo ad un funzionamento instabile. 10 Eseguite un controllo finale dell’intero cablaggio del sistema per assicurarvi che tutti i collegamenti siano corretti. Controllate tutti i collegamenti di tensione e di massa per la presenza di fili sfrangiati o di collegamenti allentati che potrebbero dar luogo a problemi. Installare il fusibile in linea vicino al collegamento della batteria. NOTA:Seguite i diagrammi per ottenere la corretta polarità di segnale. ATTENZIONE: Questi amplificatori non sono raccomandabili per carichi d’impedenza al di sotto di 2 in stereofonia e di 4 in parallelo. Collegamento alla tensione8 Italiano INSTALLAZIONE Mono in parallelo

• Gli ingressi RCA si collegano solo agli ingressi ANTERIORI.

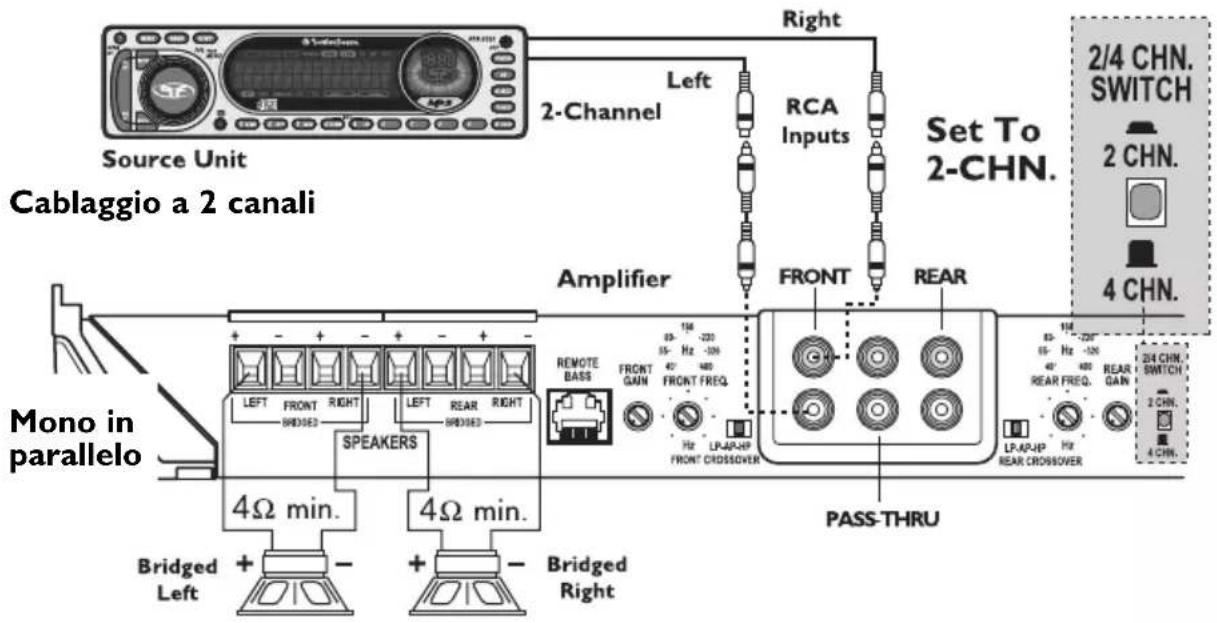

• 2/4 CAN. PULSANTE abbassato per passare a 2 canali.

• Guadagno (anteriore e posteriore) - impostato in maniera indipendente a seconda dell'applicazione.

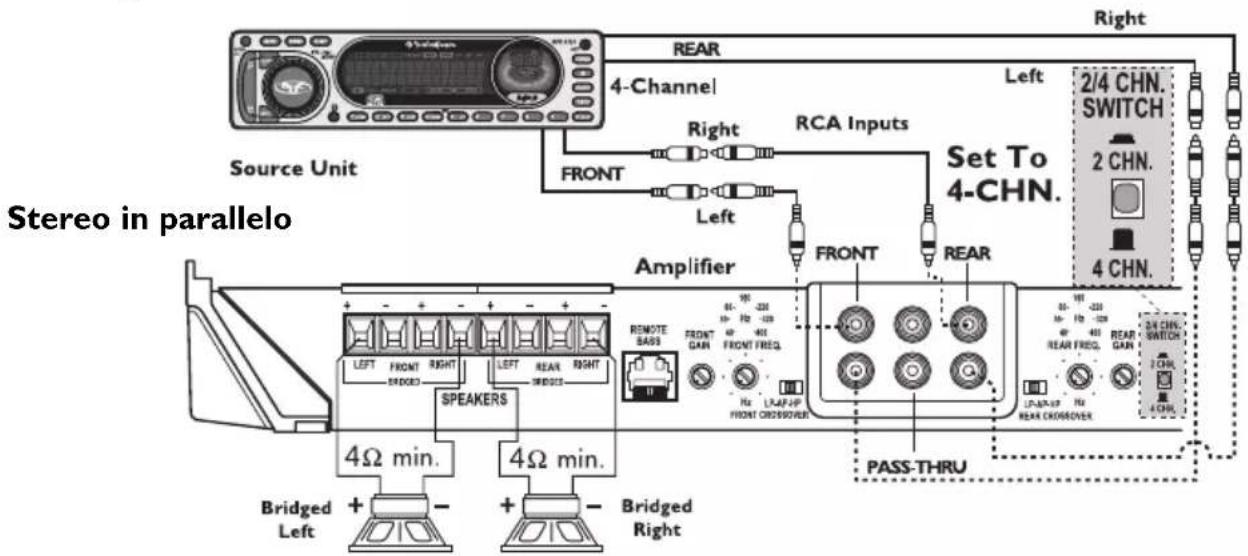

• Crossover (anteriore e posteriore) - impostata in maniera indipendente a seconda dell'applicazione. Cablaggio a 2 canali9 INSTALLAZIONE Stereo in parallelo

• 2/4 CAN. PULSANTE sollevato per passare a 4 canali.

• Guadagno (anteriore e posteriore) - impostato in maniera indipendente a seconda dell'applicazione.

• Crossover (anteriore e posteriore) - impostata in maniera indipendente a seconda dell'applicazione. FUNZIONAMENTO

COMANDO A DISTANZA TONI BASSI PUNCH

Montaggio ed installazione

1. Trovare una ubicazione che permetta un accesso facile all'unità.

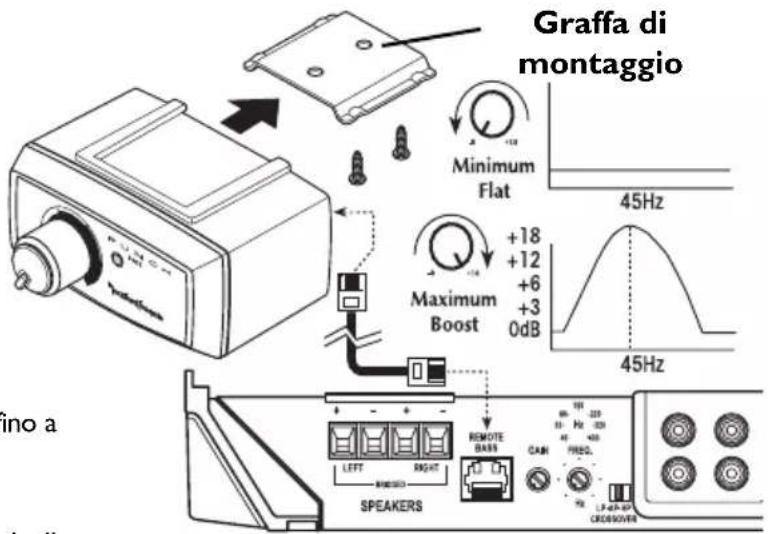

NOTA: L'unità può essere montata in vari modi.. Rimuovere l'alloggiamento posteriore utilizzando un piccolo cacciavite piatto nella fessura sul retro. L'alloggiamento può essere installato con la linguetta di montaggio verso l'alto o verso il basso, o senza linguetta in caso di montaggio nel pannello.

2. Fate scorrere il cavo per il comando a distanza e collegatelo all'amplificatore.

Installazione pannello esterno

3. Usando le viti fornite, installare la graffa di montaggio.

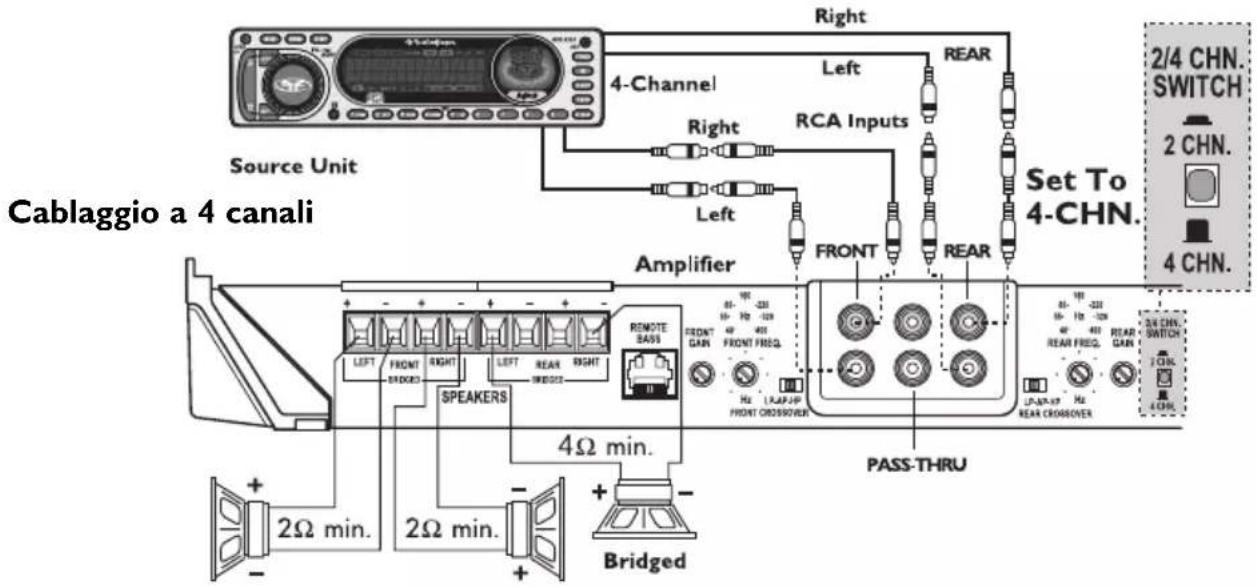

Cablaggio a 4 canaliItaliano

4. Fare slittare il comando a distanza sulla

graffa di montaggio fino a farlo scattare.

5. Collegare il cavo al comando a distanza.

Installazione pannello

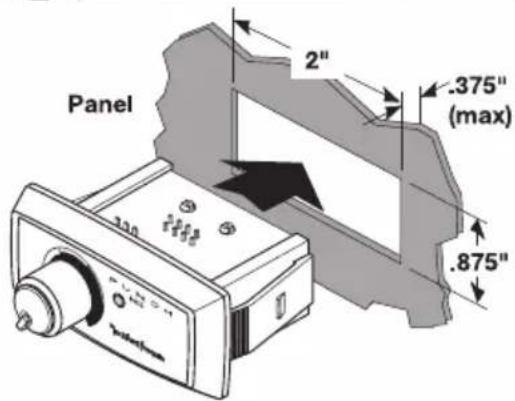

6. Tagliare un foro di 51 mm x 22 mm nel

pannello , con uno spessore massimo del pannello di 10 mm.Assicurarsi che ci sia spazio a sufficienza nella zona del pannello per il collegamento.

7. Fare scorrere il cavo attraverso il foro e

collegarlo al controllo a distanza.

8. Inserire il controllo a distanza nell'apertura fino a

quando non si blocca in posizione. Funzionamento

9. Ruotare in senso orario per aggiungere Punch alle

frequenze dei bassi amplificate. ATTENZIONE: A livelli elevati di intensità si potrebbe raggiungere il limite della corsa, causando danni all'unità. NOTA: È disponibile un comando a distanza per toni bassi opzionale Para-Punch per aggiungere una regolazione variabile della frequenza centrale alla regolazione variabile dell'intensità. Graffa di montaggio

REGOLAZIONE DEL GUADAGNO

Eseguite i seguenti passi individualmente per ciascun canale. Per regolare l'impostazione per il guadagno, abbassare completamente i guadagni per l'amplificatore (ruotando in senso antiorario).Alzare il volume dell’unità di fonte finché la distorsione non diventi udibile, e poi abbassarlo finché la distorsione non sia più udibile. Nella maggior parte delle unità, ciò avviene quasi al volume massimo. Quindi aumentare il guadagno dell'amplificatore fino a quando il volume è al livello desiderato. Nelle unità di fonte della Rockford Fosgate, il suono non è soggetto a distorsione e pertanto, il volume potrà essere alzato fino al massimo. NOTA: Il miglior rapporto segnale-rumore e la massima gamma dinamica si ottengono con il guadagno al minimo. Per la maggior parte degli utenti, il guadagno e il volume ottimali sono circa a metà dell'intervallo di valori. ATTENZIONE: Si consiglia di non selezionare un guadagno troppo alto per non avere troppo rumore e distorsione. NOTA: Per una procedura di regolazione più dettagliata, vi preghiamo di contattare l’assistenza tecnica della Rockford Fosgate.

REGOLAZIONE DELLA FREQUENZA DI INCROCIO

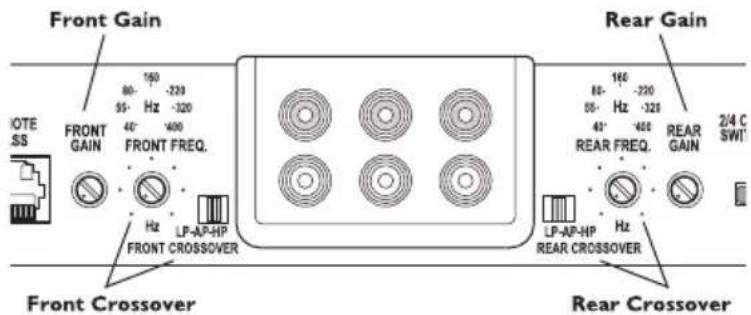

Spostando l’interruttore alla posizione HP si potrà regolare l’amplificatore sul modo di frequenza passa-alto, permettendo alle frequenze al di sopra della frequenza di taglio di passare. Regolabile tra i 40 e i 400Hz. Spostando l’interruttore alla posizione AP si potrà regolare l’amplificatore sul modo di frequenza passa-tutto, impedendo qualsiasi regolazione della frequenza di incrocio e permettendo a tutte le frequenze di passare. Spostando l’interruttore alla posizione LP si potrà regolare l’amplificatore sul modo di frequenza passa-basso,permettendo alle frequenze al di sotto della frequenza di taglio di passare. Regolabile tra i 40 e i 400Hz. Ruotare la manopola di regolazione della frequenza di incrocio fino alla frequenza minima. Mentre il sistema audio è in funzione, ruotare la manopola lentamente in senso contrario,finché non si raggiunga il punto d’incrocio desiderato.INDIVIDUAZIONE/RIPARAZIONE GUASTI NOTA: Se incontraste dei problemi dopo l’installazione, seguite le procedure per la localizzazione e la riparazione dei guasti elencate di sotto. Procedura 1:Controllate che l’amplificatore abbia i collegamenti adeguati. Controllate che la spia dell’ACCENSIONE sia accesa. Se la spia di ACCENSIONE è accesa, passare al numero 3, altrimenti continuare

1. Controllare il fusibile in linea sul cavo positivo della batteria. Sostituire, se necessario.

2. Controllare il fusibile sull'amplificatore. Sostituire, se necessario.

3. Controllate che la messa a terra sia collegata al metallo non verniciato del telaio del veicolo. Se necessario,effettuare riparazioni o sostituzioni. 4. Controllate che ci siano dai 10,5 ai 15,5 volt di tensione al cavo positivo della batteria e al cavo di accensione del comando a distanza. Controllate che ci siano collegamenti di qualità per entrambi i cavi con l’amplificatore, l'impianto stereofonico e la batteria/portafusibili. Se necessario, effettuare riparazioni o sostituzioni. Procedura 2:gli indicatori luminosi per la protezione o la temperatura sono accesi .

1. Se l'indicatore di protezione è acceso,ciò può indicare un corto circuito nel collegamento con gli altoparlanti.

Controllare che i collegamenti agli altoparlanti siano corretti e utilizzare un misuratore di resistenza per controllare che non ci siano corto circuiti nei cavi dell'altoparlante. L'indicatore di protezione si può accendere anche in caso di impedenza dell'altoparlante troppo bassa. 2. Se l'indicatore della temperatura è acceso, spesso ciò indica che l'amplificatore è stato utilizzato a livelli di potenza molto elevati senza avere un flusso dell'aria sufficiente attorno all'amplificatore. Spegnere il sistema e lasciarlo raffreddare.Verificare che l'impedenza degli altoparlanti sia corretta e cablare nuovamente, se necessario. L'indicatore della temperatura può accendersi anche in caso di bassa tensione proveniente dalla batteria.Verificare che il sistema di carica del veicolo sia in grado di mantenere la tensione correttamente. Se le voci precedenti non riescono a risolvere il problema,il guasto potrebbe trovarsi nell'amplificatore. In tal caso, contattare l'assistenza clienti. Procedura 3:Controllare le uscite audio dell’amplificatore. 1. Controllare che sia il sistema stereofonico che l’amplificatore siano collegati correttamente all’entrata RCA. Controllare che lungo l’intera lunghezza dei cavi non ci siano attorcigliamenti, giunture, ecc.Verificare che alle entrate RCA non si abbia corrente alternata con il sistema stereofonico acceso. Se necessario,effettuare riparazioni o sostituzioni.

2. Scollegare l'ingresso RCA dall'amplificatore. Collegare l'ingresso RCA dal sistema stereofonico di prova direttamente

all'ingresso dell'amplificatore. Procedura 4:Controllate l’amplificatore se si verificasse uno schiocco al momento dell’accensione.

1. Scollegate il segnale d’entrata verso l’amplificatore; spegnete e riaccendete l’amplificatore.

2. Se il rumore venisse eliminato, collegate il cavo a tensione REM dell’amplificatore all’unità di fonte con un modulo di accensione ad azione ritardata. OPPURE 1. Usate una fonte da 12 volt diversa per il cavo a tensione REM dell’amplificatore (in altri termini, direttamente dalla batteria).

2. Se il rumore venisse eliminato, usate un relé per isolare l’amplificatore da entrate ed uscite rumorose al momento

dell’accensione. Procedura 5:Controllate l’amplificatore se si verificasse un rumore eccessivo a livello del motore. 1. Fate scorrere tutti i fili che portano segnali (RCA, cavi degli altoparlanti) lontano dalla tensione e dai fili della messa a terra. OPPURE 2. Bipassate tutte le componenti elettriche tra il sistema stereofonico e l’amplificatore(i). Collegate il sistema stereofonico direttamente all’entrata dell’amplificatore. Se il rumore sparisse, vuol dire che l’unità bipassata è la fonte del rumore. OPPURE 3. Rimuovete i fili della messa a terra esistenti per tutte le componenti elettriche. Ricollegateli alla terra in ubicazioni diverse. Controllate che l’ubicazione della messa a terra sia una superficie metallica pulita, senza verniciature, ruggine, ecc. OPPURE

4. Aggiungete un cavo secondario per la messa a terra dal terminale negativo della batteria al metallo del telaio o del

monoblocco del veicolo. OPPURE 5. Fate esaminare sia l’alternatore che la carica della batteria dal vostro meccanico. Controllate che il sistema elettrico del veicolo sia funzionante, compreso il distributore, le candele, i fili delle candele, il regolatore di tensione, ecc.

Potenza continua a regime (RMS) – Misurata a 14,4 volt da batteria Carico da 4 per canale 60 watt x 4 100 watt x 4 Carico da 2 per canale 110 watt x 4 210 watt x 4 Carico da 4 in parallelo 225 watt x 2 425 watt x 2 Dimensioni: Altezza 5.33cm 5.33cm Larghezza 27.94cm 27.94cm Lunghezza 41.66cm 44.69cm Portata fusibili amplificatore (Amp/tipo) (2) 30A / ATC (3) 40A / ATC Portata fusibili batteria (Amp) Esterno 60A 120A (Non fornito) Rapporto segnale-rumore >80dB ponderati a 2V rms Pendenza d’incrocio 12dB/ottava Butterworth Frequenza d’incrocio variabile dai 40HZ ai 400Hz Risposta di frequenza 20Hz a 20kHz ± 0,5dB Ampiezza di banda 20Hz a 200kHz ± 3dB Velocità di risposta 30 volt/µS Distorsione IM (IHF) <0,05% Intervallo di variazione della tensione per il segnale Variabile da 150mV a 4V (input RCA) Protezione NOMAD - La circuiteria di protezione in uscita a computer analogico interno limita la potenza in caso di sovraccarico o di corto circuito. L’interruttore termico spegne l’amplificatore in caso di surriscaldamento. Equalizzazione (toni bassi Punch a 45Hz) variabile da 0dB a +18dB @ 45Hz Impedenza d’ingresso 10k ohm Queste specifiche sono conformi allo standard per gli amplificatori di potenza CEA-2006 Specifiche soggette a modiche senza preavviso ACCESSORI Condensatori PUNCH Mantenete la potenza che vi serve per il vostro amplificatore Punch. Kit di installazione PUNCH Sono disponibili vari kit di installazione che permettono all'utente di installare il proprio amplificatore Punch come un professionista. Comando a distanza per toni bassi Para-Punch Viene aggiunta una regolazione variabile della frequenza centrale alla regolazione variabile dell'intensità. Visitate il nostro sito internet per altri accessori che vi aiuteranno a sfruttare il vostro sistema al massimo. www.rockfordfosgate.com13

Spedire a: Electronics Rockford Corporation Warranty Repair Department 2055 E. 5th Street Tempe,AZ 85281 RA#:_______________________ Spedire a: Speakers Rockford Acoustic Design Speaker Returns 3056 Walker Ridge Dr. Suite G. Walker, MI 49544 RA#:___________________ La Rockford Corporation offre una garanzia limitata sui prodotti della Rockford Fosgate alle seguenti condizioni: Lunghezza della garanzia Unità di fonte, altoparlanti, elaboratori di segnali e amplificatori PUNCH — 1 anno Amplificatori POWER — 2 anni Amplificatori Type RF — 3 anni Prodotti rimessi a nuovo dalla fabbrica — 90 giorni (è necessaria la ricevuta) Ciò che è coperto dalla garanzia Questa garanzia è solamente applicabile ai prodotti della Rockford Fosgate venduti a clienti da parte di rivenditori autorizzati della Rockford Fosgate negli USA o nei suoi possedimenti. Prodotti acquistati da clienti presso un rivenditore autorizzato della Rockford Fosgate in paesi esteri saranno coperti solamente dal distributore di quel paese e non dalla Rockford Corporation. Chi è coperto dalla garanzia Questa garanzia copre solamente l’acquirente originale di un prodotto della Rockford che sia stato acquistato presso un rivenditore autorizzato della Rockford Fosgate negli USA. Per richiedere l’assistenza, l’acquirente deve fornire alla Rockford una copia della sua ricevuta, indicante il nome dell’acquirente, il nome del rivenditore, il prodotto acquistato e la data di acquisto. I prodotti che risulteranno difettosi durante il periodo della garanzia saranno riparati oppure sostituiti (con un prodotto giudicato equivalente) alla piena discrezione della Rockford. Ciò che non è coperto dalla garanzia
