MANUALE UTENTE HOM4SE68W HOOVER

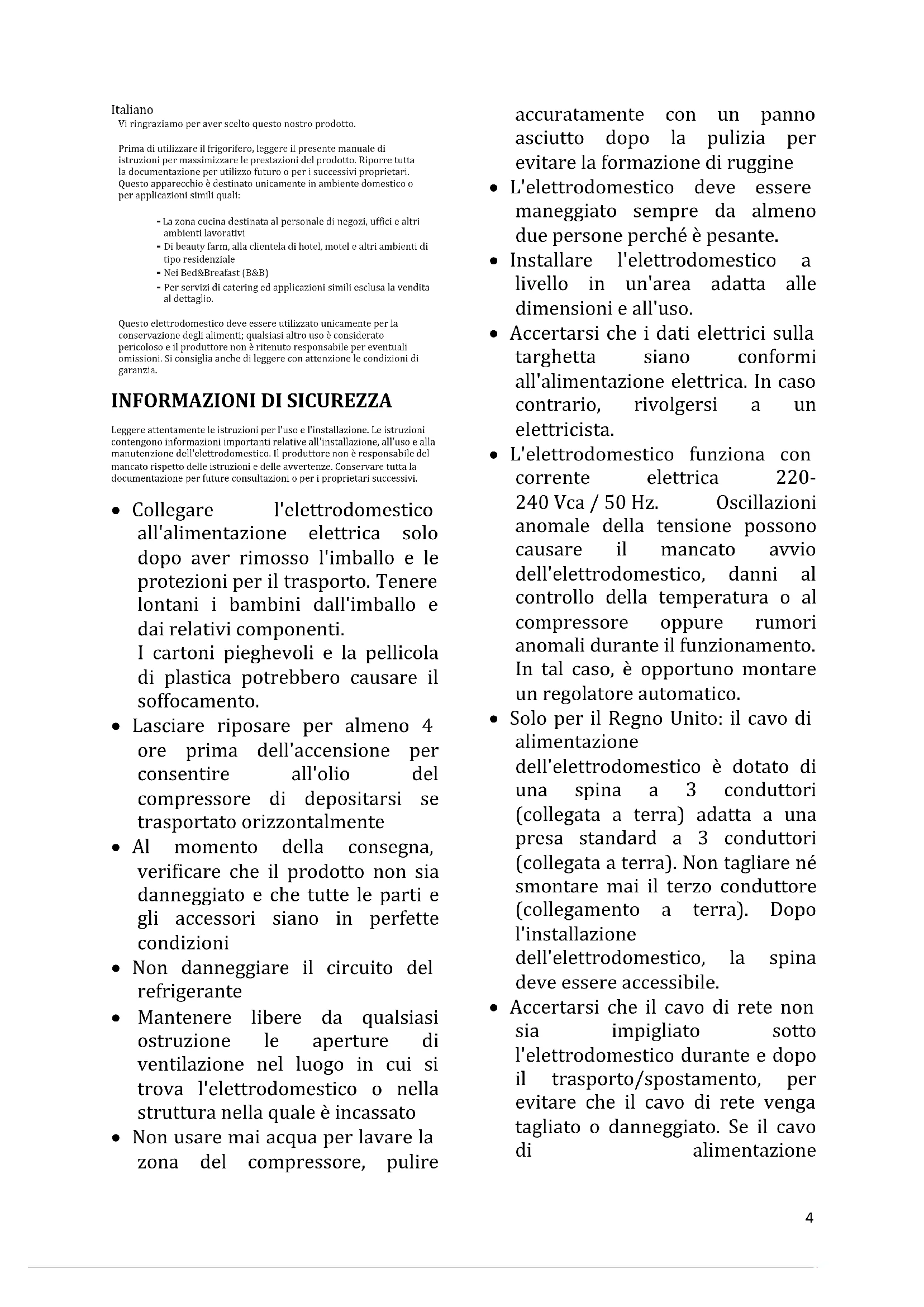

INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni per l'uso e l'installazione. Le istruzioni contengono informazioni importanti relative all'installazione, all'uso e alla manutenzione dell'elettrodomestico. Il produttore non è responsabile del mancato rispetto delle istruzioni e delle avvertenze. Conservare tutta la documentazione per future consultazioni o per i proprietari successivi.

• Collegare l'elettrodomestico all'alimentazione elettrica solo dopo aver rimosso l'imballo e le protezioni per il trasporto. Tenere lontani i bambini dall'imballo e dai relativi componenti. I cartoni pieghevoli e la pellicola di plastica potrebbero causare il soffocamento.

• Lasciare riposare per almeno 4 ore prima dell'accensione per consentire all'olio del compressore di depositarsi se trasportato orizzontalmente

• Al momento della consegna, verificare che il prodotto non sia danneggiato e che tutte le parti e gli accessori siano in perfette condizioni

• Non danneggiare il circuito del refrigerante

• Mantenere libere da qualsiasi ostruzione le aperture di ventilazione nel luogo in cui si trova l'elettrodomestico o nella struttura nella quale è incassato

• Non usare mai acqua per lavare la zona del compressore, pulire accuratamente con un panno asciutto dopo la pulizia per evitare la formazione di ruggine

• L'elettrodomestico deve essere maneggiato sempre da almeno due persone perché è pesante.

• Installare l'elettrodomestico a livello in un'area adatta alle dimensioni e all'uso.

• Accertarsi che i dati elettrici sulla targhetta siano conformi all'alimentazione elettrica. In caso contrario, rivolgersi a un elettricista.

• L'elettrodomestico funziona con corrente elettrica 220- 240 Vca / 50 Hz. Oscillazioni anomale della tensione possono causare il mancato avvio dell'elettrodomestico, danni al controllo della temperatura o al compressore oppure rumori anomali durante il funzionamento. In tal caso, è opportuno montare un regolatore automatico.

• Solo per il Regno Unito: il cavo di alimentazione dell'elettrodomestico è dotato di una spina a 3 conduttori (collegata a terra) adatta a una presa standard a 3 conduttori (collegata a terra). Non tagliare né smontare mai il terzo conduttore (collegamento a terra). Dopo l'installazione dell'elettrodomestico, la spina deve essere accessibile.

• Accertarsi che il cavo di rete non sia impigliato sotto l'elettrodomestico durante e dopo il trasporto/spostamento, per evitare che il cavo di rete venga tagliato o danneggiato. Se il cavo di alimentazione5 dell’elettrodomestico dovesse essere danneggiato, farlo sostituire dal produttore, dal suo servizio tecnico o da un tecnico qualificato, per evitare rischi

• Non montare l'elettrodomestico in ambienti polverosi, in presenza di olio o umidità, non esporlo alla luce solare diretta e all'acqua

• Non montare l'elettrodomestico vicino a stufe o materiali infiammabili

• PER gli elettrodomestici dotati di vano congelatore, non aprire il coperchio in caso di interruzione della corrente. Gli alimenti surgelati non dovrebbero guastarsi se l'interruzione dell'alimentazione dura meno delle ore indicate sull'etichetta della classificazione (tempo di aumento della temperatura). Se l'interruzione dell'alimentazione dura di più, controllare gli alimenti e consumarli immediatamente o ricongelarli solo dopo averli cotti.

• Se il coperchio dell'elettrodomestico non si riapre facilmente subito dopo che è stato chiuso, non si tratta di un problema, in quanto tale condizione dipende dalla differenza di pressione che si bilancerà entro pochi minuti consentendo nuovamente l'apertura del coperchio.

• Non conservare medicinali, batteri o sostanze chimiche nell'elettrodomestico. Questo elettrodomestico è destinato ad ambienti residenziali, per cui si sconsiglia di conservare materiali che richiedono temperature rigide.

• Non piegare troppo o tirare il cavo di alimentazione e non toccare la spina con le mani bagnate

Non conservare nell'elettrodomestico prodotti contenenti propellenti infiammabili (ad es. bombolette spray) o sostanze esplosive. Pericolo di esplosione!

• Non collocare elementi instabili (oggetti pesanti, contenitori pieni d'acqua) sopra il frigorifero, per evitare lesioni personali dovute a cadute o scosse elettriche causate dal contatto con l'acqua.

• Non usare apparecchi elettrici all’interno degli scomparti per la conservazione degli alimenti dell'elettrodomestico, se questi non sono del tipo consigliato dal produttore

• Non toccare gli elementi interni di raffreddamento, specialmente con le mani bagnate, per evitare crepe o lesioni

• Sono a rischio i bambini, le persone affette da limitazione delle capacità fisiche, mentali o sensoriali, nonché le persone che non conoscono perfettamente il funzionamento sicuro dell'elettrodomestico. Accertarsi che i bambini e le persone vulnerabili siano consapevoli dei pericoli. Una persona responsabile della sicurezza deve sorvegliare o istruire i bambini e le persone vulnerabili che adoperano l'elettrodomestico. L'elettrodomestico non deve essere utilizzato da bambini di età inferiore a 8 anni.

• I bambini non devono giocare con l’elettrodomestico6

• I bambini dai 3 agli 8 anni possono riempire e svuotare questo elettrodomestico

• PER gli elettrodomestici dotati di vano congelatore: non conservare liquidi in bottiglia o in lattina (specialmente bevande gassate) nel vano congelatore. Le bottiglie e lattine possono scoppiare!

• PER gli elettrodomestici dotati di vano congelatore: non mettere mai in bocca alimenti surgelati subito dopo averli estratti dal vano congelatore. Pericolo di ustioni dovute alla bassa temperatura!

• Accertarsi sempre che i componenti di plastica e la guarnizione dello sportello siano privi di olio e grasso. In caso contrario, i componenti di plastica e la guarnizione dello sportello diventeranno porosi.

• Prima di ogni intervento occorre disinserire l’alimentazione elettrica all’elettrodomestico

• Non usare dispositivi meccanici o altri strumenti artificiali per accelerare il processo di sbrinamento, diversi da quelli consigliati dal produttore

• Non utilizzare oggetti appuntiti o acuminati come coltelli o forchette per rimuovere il ghiaccio. Non utilizzare mai asciugacapelli, riscaldatori elettrici o altri elettrodomestici per lo sbrinamento

• Si consiglia di mantenere pulita la spina: eventuali residui di sporco sulla spia possono provocare incendi

• Non cercare di riparare, smontare o modificare personalmente l'elettrodomestico. Per le riparazioni rivolgersi sempre all'assistenza clienti.

• Sorvegliare i bambini durante la pulizia o la manutenzione dell'elettrodomestico.

• Non pulire i ripiani di vetro freddi con acqua calda. Un'improvvisa variazione della temperatura può causare la rottura del vetro.

• AVVERTENZA: i tubi del circuito di refrigerazione trasportano una lieve quantità di refrigerante ecologico ma infiammabile (R600a) e di gas isolante (ciclopentano). Questi prodotti non danneggiano lo strato di ozono e non aumentano l'effetto serra. Se il refrigerante fuoriesce, può lesionare gli occhi o incendiarsi.

• Se il circuito di refrigerazione è visibilmente danneggiato: - Spegnere l'elettrodomestico e staccare la spina dalla rete elettrica.

Tenere lontano dall'elettrodomestico fiamme libere e/o fonti di ignizione. - Ventilare accuratamente il locale per alcuni minuti. - Informare l'assistenza clienti.

• AVVERTENZA: per scongiurare il rischio di incendi o scosse elettriche, non danneggiare la spina e/o il cavo di alimentazione.

• AVVERTENZA: non adoperare prese multiple o alimentatori portatili. Si sconsiglia l'uso di prolunghe e prese multiple.

• Non tentare di sedersi o stare in piedi sulla parte superiore dell'elettrodomestico, per evitare lesioni personali o danni7 all'elettrodomestico. Questo elettrodomestico non può essere impilato con altri elettrodomestici.

• Il prodotto è progettato e costruito solo per uso domestico

• È possibile utilizzare solo componenti originali forniti dal produttore. Il produttore garantisce che solo questi componenti soddisfano i requisiti di sicurezza.

• L'apertura prolungata della porta può causare un significativo aumento della temperatura nei vani dell'elettrodomestico

• Pulire regolarmente le superfici che possono venire a contatto con gli alimenti e i sistemi di scarico accessibili

• Pulire i serbatoi dell'acqua se non sono stati utilizzati per 48 ore; sciacquare l'impianto idrico collegato alla rete idrica se l'acqua non è stata prelevata per 5 giorni

• Conservare la carne e il pesce crudo in appositi contenitori in frigorifero, in modo che non vengano a contatto con altri alimenti o che non gocciolino su di essi

• Gli scomparti per surgelati a due stelle (se presenti nell'elettrodomestico) sono adatti alla conservazione di alimenti pre- congelati, alla conservazione o alla preparazione di gelati e alla produzione di cubetti di ghiaccio

• Gli scomparti a una, due e tre stelle (se presenti nell'elettrodomestico) non sono adatti al congelamento di alimenti freschi

• Se l'elettrodomestico viene lasciato vuoto per lunghi periodi di tempo, spegnere, sbrinare, pulire, asciugare e lasciare la porta aperta per evitare che si formi muffa all'interno

• Per i frigoriferi cantina: Apparecchio destinato esclusivamente alla conservazione del vino

• Per gli apparecchi a libera installazione: Apparecchio di refrigerazione non destinato ad essere utilizzato come apparecchio da incasso

• Per gli apparecchi senza uno scomparto a 4 stelle: Apparecchio di refrigerazione non idoneo al congelamento di alimenti8

IMMAGINE DEL FRIGORIFERO

1. Congelatore 2. Dispositivo di controllo della temperatura 3. Ripiani 4.

Vassoio per le uova / scaffale nello sportello 5. Portabottiglie Visti i continui miglioramenti tecnici, l'immagine potrebbe essere lievemente diversa dall'aspetto del frigorifero acquistato. La configurazione che consente il maggiore risparmio energetico richiede il posizionamento di cassetti, vani alimenti e ripiani nel prodotto; fare riferimento alle immagini precedenti. PREPARAZIONE Disimballo Togliere tutti i materiali di imballaggio. Controllare i materiali e i componenti Accertarsi che l'elettrodomestico includa tutti gli accessori e che tutti i componenti siano in buone condizioni. Collocare il frigorifero in una posizione idonea Pulire il frigorifero prima di cominciare a utilizzarlo. Collocare l'elettrodomestico in un luogo non esposto alla luce solare diretta e lontano da fonti di calore. Consultare anche i requisiti per la ventilazione (di seguito). Installare il frigorifero in un luogo in cui la temperatura ambientale corrisponda alla classe climatica indicata nell’etichetta dell’apparecchio:

• temperata estesa (SN): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 10 °C e 32 °C»;

• Temperata (N): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 32 °C»;

• Subtropicale (ST): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 38 °C»;

• Tropicale (T): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 43 °C»; Attesa prima dell'uso Dopo aver collocato il frigorifero nella sua posizione e averlo pulito, attendere almeno 4 ore prima di collegarlo alla fonte di alimentazione. Ventilazione

• Accertarsi che l'elettrodomestico sia a livello adoperando una livella a bolla. L'elettrodomestico è dotato di piedi regolabili.

• Per una corretta ventilazione, lasciare almeno 38 mm di spazio libero sulla parte posteriore dell'elettrodomestico.

• Non coprire l'ingresso frontale dell'aria e garantire un passaggio d'aria di 200 cm

• Accertarsi che la posizione della presa elettrica sia adatta e che la tensione CA sia compatibile con i dati riportati sulla targhetta collocata sulla parete interna sinistra dell'elettrodomestico, vicino al cassetto per frutta e verdura. La fonte di alimentazione deve essere collegata a terra.

Installazione a incasso (Figura 2)

1. Accertarsi che lo sportello del mobile di cucina sia orientato correttamente.

2. Far passare il cavo elettrico nell'apertura del mobile di cucina in modo da

poterlo collegare alla fonte di alimentazione dopo l'installazione dell'elettrodomestico. Togliere il coperchio (6) solo se lo spazio è limitato.

3. Collocare il frigorifero nel mobile di cucina. Inserire il frigorifero per 2/3 e

fissare con le viti (2) gli accessori per il montaggio (1) al telaio superiore, quindi inserire completamente il frigorifero accertandosi che il morsetto degli accessori di montaggio sia bloccato sulla struttura orizzontale del mobile di cucina. Regolare la posizione del frigorifero lasciando 6 mm di spazio tra la parete interna del mobile di cucina e i lati esterni del frigorifero. Avvitare gli accessori di montaggio alla struttura orizzontale del mobile di cucina.

4. Inserire la guarnizione nell'apertura (ca. 10 mm) tra il telaio frontale

inferiore e l'asse inferiore del mobile di cucina. Fissare con le viti (2) gli accessori di montaggio inferiori (3) al telaio frontale inferiore. Fissare con le viti (2) gli accessori di montaggio inferiori all'asse inferiore del mobile di cucina.

5. Inserire le guarnizioni nelle aperture a sinistra, in alto e a destra del

6. Fissare con le viti (2) lo sportello ai supporti (4) (inferiore e superiore).

Chiudere gli sportelli del frigorifero e del mobile di cucina; riaprire completamente gli sportelli e collocare la piastra di collegamento (5) al relativo supporto e fissarla allo sportello del mobile di cucina. Lo spazio tra la piastra di collegamento e il bordo "t" del mobile di cucina equivale allo spessore dell'asse esterno del mobile di cucina (ca. 20 mm). Regolare l'elemento di collegamento in modo che il lato della maniglia dello sportello del mobile di cucina non tocchi l'elettrodomestico chiuso (lo spazio per i grossi elettrodomestici è circa 1 mm). Montare l'elemento di collegamento del secondo sportello nella posizione più appropriata.

7. Tappare il foro aperto sullo sportello dell'elettrodomestico.

(Figura 2) FUNZIONAMENTO Avviamento del frigorifero In totale ci sono 5 impostazioni di temperatura per il frigorifero. Dopo il collegamento all'alimentazione, il frigorifero sarà impostato sull'impostazione 3, che è quella di default. Pulsante "Power": situato sul lato sinistro, serve per accendere/spegnere il frigorifero tenendolo premuto per 3 secondi. Pulsante "Adjust": situato sul lato destro, serve per regolare le impostazioni di temperatura del frigorifero.9 Regolazione della temperatura La temperatura all'interno del frigorifero viene regolata premendo il pulsante sinistro "Adjust". Premendo il pulsante, le impostazioni da 1 a 5 rappresentano diverse temperature, dalla più alta alla più bassa. Posizione Condizioni 1-2 Estate o temperatura ambiente compresa tra 25 e 35 °C 3-4 Primavera/autunno o temperatura ambiente compresa tra 15 e 25 °C 4-5 Inverno o temperatura ambiente compresa tra 5 e 15 °C 6-7 Congelamento rapido Attenzione! Quando viene regolata la temperatura, il frigorifero raggiunge il livello impostato dopo un po' di tempo. Questo periodo dipende dalla differenza tra la temperatura attuale e quella impostata, dalla temperatura ambiente, dalla frequenza con cui viene aperto e chiuso lo sportello e dalla quantità di alimenti riposti nel frigorifero. Funzione congelamento rapido Per attivare la funzione di congelamento rapido (Super Freezing):

• posizionare il termostato in posizione 5,

• premere insieme l'interruttore della porta e il pulsante di regolazione della temperatura, attendere che il LED della posizione 5 lampeggi in continuo,

• la funzione SF è stata attivata Nota: Durante il periodo SF, il LED della posizione 5 continuerà a lampeggiare. Caricamento degli alimenti nel frigorifero Accendere il frigorifero e attendere 1-2 ore prima di riporre gli alimenti. Riporre gli alimenti nel frigo o nel congelatore solo quando la temperatura del vano ha raggiunto il livello impostato.

Termostato ISTRUZIONI Conservazione al fresco di alimenti a breve scadenza Conservazione o consumo quotidiano. Anche se la temperatura della maggior parte del vano frigo può essere regolata tra 0 e 10 °C, si sconsiglia la conservazione degli alimenti per lunghi periodi. Il vano frigo dovrebbe essere utilizzato solo per la conservazione per brevi periodi.

4. Alimenti generici, carne, ortaggi ecc.

Precauzioni per la conservazione

• Lasciare raffreddare gli alimenti caldi fino a quando raggiungono la temperatura ambiente prima di riporli nel frigorifero.

• Asciugare le gocce d'acqua sugli alimenti prima di riporli nel frigorifero.

• È preferibile sigillare gli alimenti in busta prima di collocarli nel frigorifero per evitare che l'umidità contenuta negli alimenti evapori alterando il sapore degli ortaggi e della frutta.

• Non riporre alimenti di peso o quantità eccessiva e lasciare spazio tra un alimento e l'altro. Non sovraccaricare i ripiani, altrimenti potrebbero cadere.

• Riporre gli alimenti da conservare in maniera ordinata, in base a quando verranno consumati. Collocare gli alimenti consumati quotidianamente nella zona più comoda in modo che lo sportello rimanga aperto per il minor tempo possibile. Non riporre gli alimenti troppo vicino alle pareti interne. Pulizia dei ripiani

• I ripiani per gli alimenti possono essere estratti per la pulizia.

Lampadina e sostituzione Lampadina: 12 V, 1W

• Prima di sostituire la lampadina, scollegare l'alimentazione.

• Sostituire la scheda della lampada

Istruzioni per la conservazione degli alimenti

• Si consiglia di impostare la temperatura a 4°C nel vano frigorifero e, se possibile, a -18°C nel vano freezer.

• Per la maggior parte delle categorie di alimenti, il tempo di conservazione più lungo nel vano frigorifero si ottiene con temperature più fredde. Poiché alcuni prodotti particolari (come frutta e verdura fresca) possono essere danneggiati da temperature più fredde, si consiglia di conservarli nei cassetti verdura, quando presenti. Se non sono presenti, mantenere un'impostazione media del termostato.

• Per gli alimenti surgelati, fare riferimento al tempo di conservazione scritto sulla confezione degli alimenti. Questo tempo di conservazione si ottiene quando l'impostazione rispetta le temperature di riferimento del vano (una stella -6°C, due stelle -12°C, tre stelle -18°C).

• Se gli ortaggi vengono riposti con le radici rivolte verso la fonte di raffreddamento, si conservano più a lungo.

• Togliere le foglie delle carote e delle rape prima di collocarle nel frigorifero.

• Per facilitare la pulizia del portabottiglie, collocare un tampone di stoffa sotto le bottiglie.

• Poco prima di consumare gli alimenti congelati, riporli nel vano frigo per risparmiare energia.

• Nel riporre in frigorifero cipolle, aglio, zenzero, castagne d'acqua e altre radici, dal momento che è possibile conservarli per lungo tempo a temperature normali.

• Non riporre nel frigorifero zucche mature, meloni, papaia, banane e ananas perché il raffreddamento ne accelera la maturazione.10 Conservazione degli alimenti per lunghi periodi Siccome la temperatura del congelatore è molto bassa, gli alimenti freschi possono essere conservati per molto tempo. Gli alimenti da congelare per lunghi periodi possono essere riposti nel vano congelatore. Leggere attentamente le istruzioni per la conservazione sulla confezione degli alimenti. Conservazione degli alimenti congelati

• Il peso consigliato degli alimenti freschi è inferiore a 2 kg.

• Prima di riporre alimenti caldi nel frigorifero, lasciarli raffreddare fino alla temperatura ambiente.

• Asciugare gli involucri esterni degli alimenti prima di collocarli nel congelatore. Le confezioni devono essere prive di odori, ermetiche e non tossiche.

• Estrarre dal frigorifero solo la quantità di alimenti necessaria. Gli alimenti congelati possono essere ricollocati nel congelatore solo se vengono cotti.

• Gli alimenti tagliati in piccole porzioni si congelano e si scongelano più rapidamente. Il peso consigliato di ogni porzione è inferiore a 1,5 kg.

• Non conservare birre o bibite imbottigliate.

• Non toccare gli alimenti congelati con le mani bagnate. Produzione di ghiaccio a cubetti

• Riempire d'acqua per 3/4 il vassoio per i cubetti e riporlo nel congelatore.

• Non adoperare coltelli o altri utensili metallici per estrarre il ghiaccio dal vassoio per i cubetti.

• Per rimuovere facilmente il ghiaccio a mano, collocare per breve tempo il vassoio per i cubetti in acqua calda.

Sbrinamento del vano frigo Il vano frigo si sbrina automaticamente. Il ghiaccio che si forma sulla parete posteriore si scioglie e scorre attraverso il tubo di scarico nel contenitore per l'evaporazione collocato sul compressore sul retro del frigorifero; il calore prodotto dal compressore fa evaporare l'acqua.

Attenzione! Tenere pulito lo scarico sul vassoio per frutta e ortaggi senza ostacolare il flusso dell'acqua di sbrinamento. Per rimuovere eventuali ostruzioni adoperare l'asticella fornita. Sbrinamento del congelatore Dopo un certo periodo di funzionamento, sulla superficie del congelatore si forma uno strato di ghiaccio. Se questo strato diventa troppo spesso, i consumi energetici aumentano. Se lo stato di ghiaccio diventa troppo spesso, occorre sbrinare il congelatore. Per sbrinare il congelatore, scollegare prima l'alimentazione staccando la spina del frigorifero, quindi togliere tutti gli alimenti e riporli in un luogo fresco. Per lo sbrinamento adoperare un utensile di plastica. Dopo lo scioglimento del ghiaccio e della brina, asciugare la parte interna del congelatore. Attenzione! Per lo sbrinamento non adoperare utensili metallici, asciugacapelli o apparecchi scaldanti. Una volta terminato lo sbrinamento, ricollegare la spina del frigorifero nella presa. Interruzione dell'alimentazione Se si verifica un blackout, gli alimenti rimangono conservati nel frigorifero solo per poche ore.

• In caso di blackout, non collocare altri alimenti nel frigorifero.

• Durante i blackout evitare di aprire lo sportello.

• Se l'alimentazione deve essere interrotta a seguito di un preavviso, preparare un po' di ghiaccio e collocarlo nel contenitore sulla parte superiore del frigo. Attenzione: in caso di blackout o problemi tecnici, la temperatura nel frigorifero aumenta e il periodo di conservazione si riduce. Pulizia Per evitare la produzione di cattivi odori, il frigorifero deve essere pulito regolarmente.

• Prima di pulire il frigorifero, staccare l'alimentazione.

• Per la pulizia non adoperare spazzole dure, spazzole d'acciaio, detersivi, benzina o altri solventi, acqua calda, sostanze acide o alcaline.

• Rimuovere le gocce d'acqua sulla superficie del frigorifero con un panno morbido.

1. Non usare troppa acqua per pulire il frigorifero.

2. Adoperare un panno asciutto per pulire l'interruttore, la lampadina e il

dispositivo di controllo della temperatura.

• Tenere sempre pulita la guarnizione di gomma dello sportello.

• Pulire regolarmente la parte posteriore e i lati del frigorifero. Interruzione dell'utilizzo In caso di blackout prolungato, staccare la spina del frigorifero e pulirlo come descritto prima. Quando il frigorifero non è alimentato, tenere aperto lo sportello per evitare che gli alimenti rimasti nel vano producano cattivi odori.

• Se il periodo di inutilizzo è breve, togliere tutti gli alimenti dal frigo. Ruotare la manopola di selezione della temperatura nella posizione corretta e accertarsi che lo sportello del frigorifero sia perfettamente chiuso.

• Se il periodo di inutilizzo è lungo, togliere gli alimenti dal frigorifero e staccare l'alimentazione. Quando la brina si scioglie, pulire e asciugare il vano. Smaltimento

• Per lo smaltimento del frigorifero, togliere lo sportello per evitare che i bambini possano rimanere intrappolati nell'elettrodomestico. Spostamento del frigorifero

• Staccare la spina del frigorifero

• Togliere tutti gli alimenti

• Bloccare saldamente lo sportello con nastro adesivo

Le seguenti condizioni non indicano problemi:

• La temperatura del frigorifero e del compressore aumenta e il compressore rimane in funzione più a lungo quando il frigorifero viene acceso per la prima volta.

• Rimuovere le gocce d'acqua sulla superficie esterna del frigorifero con un panno morbido.

• Se il frigorifero viene aperto frequentemente o rimane aperto troppo a lungo nelle stagioni umide, l'intercapedine potrebbe inumidirsi.

• La circolazione del refrigerante o l'accensione e lo spegnimento del compressore producono lievi rumori.

• L'acqua di sbrinamento che cade nel vassoio per l'evaporazione produce lievi rumori.

• Se si conservano quantità di alimenti eccessive o la temperatura ambiente è elevata, il compressore rimane in funzione per periodi più lunghi.

• Se il vano non è pulito, l'evaporatore produce odori. Attenzione! Prima di riavviare il frigorifero, attendere almeno cinque minuti. Prima di provvedere alle riparazioni individuare la causa del problema. Fenomeni Cause Il frigorifero non si accende. *Problema di collegamento della fonte di alimentazione (spina, presa e fusibile)

• La manopola della temperatura è in posizione 0

• Bassa tensione La lampadina non si accende.

• Fonte di alimentazione non collegata

• La manopola della temperatura è in posizione

Rumorosità eccessiva

• Posizione inadeguata

• Contatto tra il frigorifero e una parete o altri elementi. Il compressore rimane in funzione

• Troppi alimenti riposti Scarico dell'acqua

Asticella per la pulizia11 per lunghi periodi o non viene raggiunta la temperatura impostata.

• Apertura frequente dello sportello del frigorifero o clima caldo

• Il dispositivo di controllo della temperatura non è impostato correttamente

• Il frigorifero è esposto alla luce solare diretta o è collocato in prossimità di una fonte di calore

• Ventilazione inadeguata o presenza di sporcizia nel condensatore Alimenti secchi

• Alimenti non coperti o sigillati adeguatamente Ghiaccio spesso sugli alimenti congelati

• Sportello non perfettamente chiuso.

• Apertura frequente dello sportello del frigorifero

• La brina all'interno dei sacchetti per alimenti è normale Strani odori

• Alimenti non sigillati correttamente

• Alimenti guasti nel frigorifero

• Il frigorifero deve essere pulito. Vedere "Pulizia"

Per contattare l'assistenza tecnica, visitare il nostro sito Web: https://corporate.haier-europe.com/en/ . Nella sezione "websites", scegli la marca del tuo prodotto e il tuo paese. Verrai reindirizzato al sito specifico dove potrai trovare il numero di telefono e il modulo per contattare l'assistenza tecnica

DISPONIBILITA’ DEI RICAMBI

Termostati, sensori di temperatura, schede a circuiti stampati e sorgenti luminose sono disponibili per un periodo minimo di sette anni dall’immissione sul mercato dell’ultima unità del modello; maniglie e cerniere delle porte, vassoi e cesti sono disponibili per un periodo minimo di sette anni e guarnizioni delle porte per un periodo minimo di dieci anni dall’immissione sul mercato dell’ultima unità del modello;

INVERSIONE DELLO SPORTELLO

1. Prima di invertire la direzione di apertura dello sportello, staccare la spina

dell'elettrodomestico.

2. Togliere gli alimenti dall'elettrodomestico.

3. Togliere i tappi sulla parte inferiore del frigorifero (Figure 1 e 2).

4. Togliere le due viti che fissano la cerniera superiore allo sportello

dell'elettrodomestico (Figura 3). Lo sportello dell'elettrodomestico deve essere perfettamente verticale.

5. Mantenendo lo sportello con una mano, scostare la cerniera superiore

dello sportello con l'altra mano (Figura 4). L'operazione richiede particolare attenzione perché la cerniera potrebbe chiudersi e provocare lesioni.

6. Togliere le due viti che fissano la cerniera inferiore allo sportello

dell'elettrodomestico (Figura 5). Mantenere lo sportello dell'elettrodomestico con l'altra mano.

7. Mantenendo lo sportello con una mano, scostare la cerniera inferiore dello

sportello con l'altra mano e staccare lo sportello dall'elettrodomestico (Figura 6).

8. Togliere le due viti che fissano la cerniera superiore e le due viti che fissano

la cerniera inferiore all'involucro dell'elettrodomestico (Figura 7).

9. Avvitare la cerniera inferiore e quella superiore sul lato opposto

dell'involucro dell'elettrodomestico utilizzando viti adatte (Figura 8). La cerniera superiore deve essere montata sull'altro lato dell'elettrodomestico. La cerniera inferiore deve essere montata sull'altro lato dell'elettrodomestico. Con le cerniere aperte, mantenere lo sportello parallelo all'involucro dell'elettrodomestico e avvitare le cerniere allo sportello con viti adatte.

10. Accertarsi che lo sportello sia allineato correttamente all'involucro

dell'elettrodomestico (Figura 9).

L'installazione dell'elettrodomestico deve essere effettuata da un installatore qualificato. L'elettrodomestico deve essere collocato a incasso in un mobile (Figura 10). Una volta collocato correttamente l'elettrodomestico, regolarne l'altezza ruotando i quattro piedini regolabili. Se vengono installati elettrodomestici adiacenti, potrebbe essere necessario fissarli tramite una staffa avvitata al mobile (Figura 11). Sulla parte superiore dell'elettrodomestico è presente una striscia speciale. Fissarla al lato inferiore del mobile con le viti fornite con il kit di assemblaggio (Figura 16). La striscia decorativa non deve ostruire gli sfiati collocati nell'involucro inferiore, per cui deve essere tagliata a misura (Figura 17). La profondità dell'involucro inferiore può essere regolata spostandolo in avanti e all'indietro. Una volta effettuata la regolazione, stringere le viti di montaggio (collocate nelle aperture su entrambi i lati dell'involucro) con un cacciavite a croce. In tal modo, l'involucro sarà fissato definitivamente (Figura 18).

DELL'ELETTRODOMESTICO Posizionare correttamente la staffa di montaggio sull'asse del mobile (Figura 12). La distanza tra l'asse del mobile e la parte inferiore del top dovrebbe essere 5 mm (Figura 13). Fissare la staffa di montaggio con le apposite viti fornite nel kit di installazione. Estrarre il coperchio della staffa di montaggio e avvitare le due viti speciali (2) nello sportello dell'elettrodomestico (Figura 14). Applicare l'asse del mobile allo sportello dell'elettrodomestico con la staffa di montaggio. Fissare l'asse del mobile con gli appositi dadi (Figura 14, n. 3). Accertarsi che l'asse del mobile sia collocato correttamente rispetto all'elettrodomestico (Figura 15). Fissare con le viti fornite l'asse del mobile alla parte inferiore dello sportello dell'elettrodomestico (Figura 15). Rimontare il coperchio della staffa di montaggio nella posizione originaria.12

Sull'unitàè riportato il simbolo di conformità alla Direttiva europea 2012/19/UE relativa allo smaltimento di apparecchiature elettriche ed elettroniche usate (WEEE). Le apparecchiature elettriche ed elettroniche di scarto contengono sostanze inquinanti (pericolose per l'ambiente) e componenti riutilizzabili. Le apparecchiature elettriche ed elettroniche di scarto devono essere sottoposte a trattamenti specifici per rimuovere e smaltire adeguatamente tutte le sostanze inquinanti e per recuperare e riciclare i materiali. Osservando alcune regole basilari, tutti possono contribuire a evitare danni ambientali causati dalle apparecchiature elettriche ed elettroniche di scarto: Le apparecchiature elettriche ed elettroniche di scarto non devono essere gestite come rifiuti domestici. Le apparecchiature elettriche ed elettroniche di scarto devono essere consegnate negli appositi punti di raccolta gestiti dagli enti comunali o da aziende regolarmente registrate. In molti paesi è prevista la raccolta a domicilio delle apparecchiature elettriche ed elettroniche di scarto di dimensioni notevoli. In molto paesi, quando si acquista un nuovo elettrodomestico, quello vecchio può essere restituito al rivenditore che è obbligato a prelevarlo gratuitamente alla consegna di quello nuovo, purché sia di tipo equivalente e abbia le stesse funzioni di quello fornito.
