MANUALE UTENTE JC15KAFF0 Junker

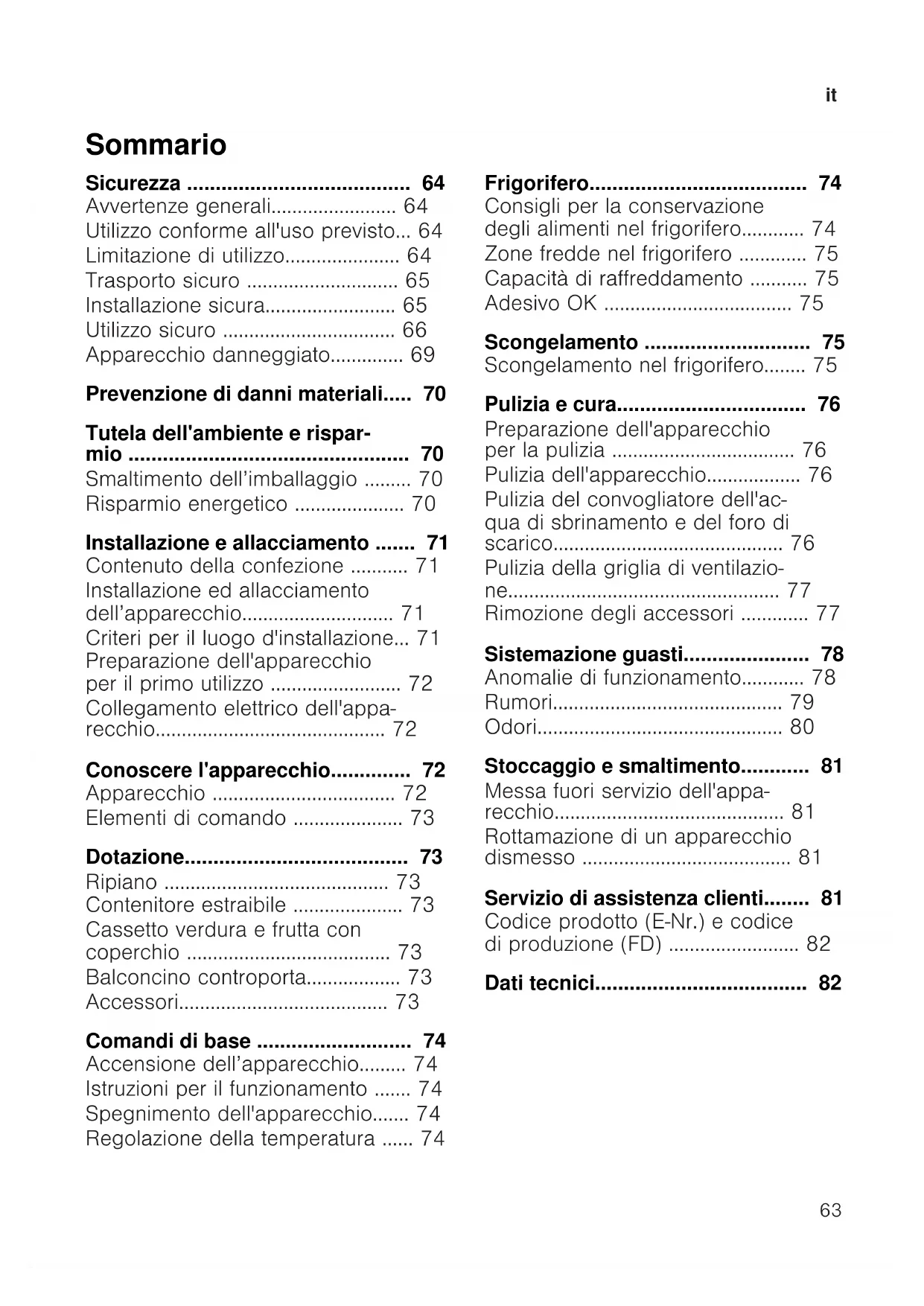

it Istruzioni per l'uso 63
Avvertenze generali.... 64
Utilizzo conforme all'uso previsto... 64
Limitazione di utilizzo.... 64
Trasporto sicuro 65
Installazione sicura...... 65
Utilizzo sicuro 66
Apparecchio danneggiato...... 69
Prevenzione di danni materiali..... 70
Tutela dell'ambiente e rispar- mio 70
Smaltimento dell'imballaggio ..... 70
Risparmio energetico 70
Installazione e allacciamento ..... 71
Contenuto della confezione ..... 71
Installazione ed allacciamento
dell'apparecchio.... 71
Criteri per il luogo d'installazione... 71
Preparazione dell'apparecchio
per il primo utilizzo .... 72
Collegamento elettrico dell'apparecchio.... 72
Conoscere l'apparecchio.... 72
Apparecchio 72
Elementi di comando 73
Dotazione.... 73
Ripiano 73
Contenitore estraibile 73
Cassetto verdura e frutta con
coperchio 73
Balconcino controporta.... 73
Accessori.... 73
Comandi di base 74
Accensione dell'apparecchio...... 74
Istruzioni per il funzionamento ..... 74
Spegnimento dell'apparecchio...... 74
Regolazione della temperatura ..... 74
Frigorifero.... 74
Consigli per la conservazione degli alimenti nel frigorifero.... 74
Zone fredde nel frigorifero ..... 75
Capacità di raffreddamento ..... 75
Adesivo OK 75
Scongelamento 75
Scongelamento nel frigorifero...... 75
Pulizia e cura.... 76
Preparazione dell'apparecchio per la pulizia 76
Pulizia dell'apparecchio.... 76
Pulizia del convogliatore dell'acqua di sbrinamento e del foro di scarico.... 76
Pulizia della griglia di ventilazione.... 77
Rimozione degli accessori ..... 77
Sistemazione guasti.... 78
Anomalie di funzionamento...... 78
Rumori.... 79
Odori....80
Stoccaggio e smaltimento...... 81
Messa fuori servizio dell'appa-recchio.... 81
Rottamazione di un apparecchio dismesso 81
Servizio di assistenza clienti...... 81
Codice prodotto (E-Nr.) e codice di produzione (FD) 82
Dati tecnici.... 82
Sicurezza
Osservare le informazioni sul tema della sicurezza per poter utiliz-zare l'apparecchio in modo sicuro.
Questo apparecchio è conforme alle vigenti norme di sicurezza per le apparecchiature elettriche ed è schermato contro i radiodisturbi.
Avvertenze generali
Qui sono riportate le informazioni generali relative a queste istruzioni.
■ Leggere attentamente le presenti istruzioni. Solo così sarà possibile utilizzare l'apparecchio in modo sicuro ed efficiente.
■ Queste istruzioni sono rivolte all'utente dell'apparecchio.
■ Osservare le istruzioni di sicurezza e le avvertenze.
■ Conservare le istruzioni e le informazioni sul prodotto per il successivo utilizzo o per il futuro proprietario.
■ Controllare l'apparecchio dopo averlo disimballato. Non collegare l'apparecchio se ha subito danni durante il trasporto.
Per utilizzare l'apparecchio in modo sicuro e corretto, osservare le indicazioni per l'utilizzo conforme all'uso previsto.
Utilizzare l'apparecchio soltanto:
■ osservando queste istruzioni per l'uso;
■ per cucinare alimenti.
■ in case private e in locali chiusi in ambito domestico;
■ fino a un'altitudine di massimo 2000 m sul livello del mare.
Limitazione di utilizzo
Evitare pericoli per i bambini e le persone a rischio.
Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali o prive di sufficiente esperienza e/o conoscenza se sorvegliati o già istruiti in merito all'utilizzo sicuro dell'apparecchio e se hanno compreso i rischi da esso derivanti.
I bambini non devono giocare con l'apparecchio.
Ai bambini senza sorveglianza è vietato eseguire la pulizia e manutenzione di competenza dell'utente.
Tenere lontano dall'apparecchio e dal cavo di alimentazione i bambini di età inferiore agli 8 anni.
I bambini da 3 a 8 anni possono caricare e scaricare il frigorifero/congelatore.
Trasporto sicuro
Osservare le presenti istruzioni di sicurezza durante il trasporto dell'apparecchio.
⚠ AVVERTENZA – Pericolo di lesioni!
Il peso elevato dell'apparecchio può causare lesione durante il sollevamento.
▶ Non sollevare l'apparecchio autonomamente.
Installazione sicura
Osservare le presenti istruzioni di sicurezza per installare l'apparecchio.
⚠ AVVERTENZA – Pericolo di scossa elettrica!
Le installazioni effettuate in modo non appropriato costituiscono un pericolo.
- Collegare e utilizzare l'apparecchio solo in conformità con i dati indicati sulla targhetta identificativa.
▶ Collegare l'apparecchio a una rete a corrente alternata soltanto con una presa con messa a terra installata a norma.
- Il sistema del conduttore di protezione dell'impianto elettrico domestico deve essere installato a norma.
▶ Non alimentare mai l'apparecchio da un commutatore esterno ad es. un timer esterno o un telecomando.
Se l'apparecchio è incassato, la spina di alimentazione del cavo di collegamento alla rete elettrica deve essere liberamente accessibile, oppure qualora non fosse possibile ac-
it Sicurezza
cedere liberamente alla spina, nell'impianto elettrico fisso deve essere montato un dispositivo di separazione onnipolare conformemente alle norme di installazione.
Durante l'installazione dell'apparecchio prestare attenzione che il cavo di alimentazione non resti incastrato e non si danneggi.
⚠ AVVERTENZA – Pericolo di incendio!
- È pericoloso utilizzare un cavo di alimentazione con una pro-lunga e un adattatore non ammesso.
▶ Non utilizzare cavi di prolunga o prese multiple.
Se il cavo di alimentazione è troppo corto, contattare il servizio di assistenza clienti.
- Utilizzare esclusivamente gli adattatori approvati dal produttore.
Le prese multiple portatili o gli alimentatori portatili possono surriscaldarsi e provocare un incendio.
▶ Non collocare prese multiple portatili o alimentatori portatili dietro l'apparecchio.
Utilizzo sicuro
Osservare le presenti avvertenze di sicurezza in caso di utilizzo dell'apparecchio.
AVVERTENZA – Pericolo di scossa elettrica!
■ Un isolamento danneggiato del cavo di allacciamento alla re-te costituisce un pericolo.
▶ Non mettere mai il cavo di allacciamento alla rete a contatto con fonti di calore o parti dell'apparecchio calde.
▶ Non mettere mai il cavo di allacciamento alla rete a contatto con spigoli vivi.
▶ Non piegare, schiacciare o modificare mai il cavo di allacciamento alla rete.
■ L'infiltrazione di umidità può provocare una scarica elettrica.
▶ Utilizzare l'apparecchio esclusivamente in luoghi chiusi.
▶ Non esporre mai l'apparecchio a calore e umidità eccessivi.
▶ Non lavare l'apparecchio con pulitori a vapore o idropulitrici.
⚠ AVVERTENZA – Pericolo di soffocamento!
■ I bambini potrebbero mettersi in testa il materiale di imballaggio o avvolgersi nello stesso, rimanendo soffocati.
- Tenere lontano il materiale di imballaggio dai bambini.
Vietare ai bambini di giocare con materiali d'imballaggio.
■ I bambini possono inspirare o ingoiare le parti piccole, rimanendo soffocati.
▶ Tenere i bambini lontano dalle parti piccole.
▶ Non lasciare che i bambini giochino con le parti piccole.
⚠ AVVERTENZA – Pericolo di esplosione!
Gli apparecchi elettrici all'interno di questo elettrodomestico possono esplodere, ad esempio apparecchi di riscaldamento o produttori di ghiaccio elettrici.
▶ Non utilizzare alcun apparecchio elettrico all'interno dell'elet-trodomestico.
- Dispositivi meccanici o altri strumenti possono danneggiare il circuito refrigerante, il refrigerante infiammabile può fuoriusci-re ed esplodere.
▶ Per accelerare il processo di scongelamento non utilizzare dispositivi meccanici o altri strumenti diversi da quelli consigliati dal produttore.
■ I prodotti contenenti gas propellenti combustibili e sostanze esplosive possono esplodere, per es. bombolette spray.
▶ Non conservare nell'apparecchio prodotti contenenti gas propellenti combustibili e sostanze esplosive.
⚠ AVVERTENZA – Pericolo di incendio!
I vapori che si generano dai liquidi infiammabili potrebbero prendere fuoco (deflagrazione).
- Conservare l'alcol ad alta gradazione soltanto in contenitori ermetici e in posizione verticale.
AVVERTENZA – Pericolo di lesioni!
■ Pericolo di lesioni agli occhi dovute alla fuoriuscita di refrigerante infiammabile e gas nocivi.
▶ Non danneggiare i tubi del circuito refrigerante e l'isolamento.
■ L'apparecchio può ribaltarsi.
- Non salire su zoccolo, parti estraibili o porte, né sostenersi sugli stessi.
⚠ AVVERTENZA – Pericolo di ustioni!
Singole parti dell'apparecchio si riscaldano durante il funzionamento.
▶ Non toccare mai le parti roventi.
▶ Tenere lontano i bambini.
CAUTELA – Rischio di danni alla salute!
Osservare le seguenti indicazioni per evitare di sporcare gli alimenti.
Se la porta viene aperta per un periodo di tempo prolungato, si può verificare un notevole aumento di temperatura all'interno degli scomparti dell'apparecchio.
- Pulire regolarmente le superfici che entrano in contatto con gli alimenti e i sistemi di scarico accessibili.
- Conservare carne e pesce crudi in contenitori adatti nel frigorifero, in modo che non entrino in contatto con altri alimenti o non gocciolino su questi.
Se il frigorifero/congelatore rimane vuoto per un lungo periodo, spegnere l'apparecchio, scongelarlo, pulirlo e lasciare aperta la porta per prevenire la formazione di muffa.
Apparecchio danneggiato
Osservare le presenti istruzioni di sicurezza nel caso in cui l'appa-recchio sia danneggiato.
AVVERTENZA – Pericolo di scossa elettrica!
■ Un apparecchio o un cavo di alimentazione danneggiati costituiscono un pericolo.
▶ Non mettere mai in funzione un apparecchio danneggiato.
▶ Non utilizzare mai un apparecchio con la superficie danneggiata.
▶ Rivolgersi al servizio di assistenza clienti. → Pagina 81
- Solo il personale adeguatamente specializzato e formato può eseguire riparazioni sull'apparecchio.
■ Gli interventi di riparazione effettuati in modo non appropriato rappresentano una fonte di pericolo.
- Solo il personale adeguatamente specializzato e formato può eseguire riparazioni sull'apparecchio.
▶ Per la riparazione dell'apparecchio possono essere impiegati soltanto pezzi di ricambio originali.
▶ Al fine di evitare pericoli, se il cavo di alimentazione di questo apparecchio subisce danni deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da persona in possesso di simile qualifica.
⚠ AVVERTENZA – Pericolo di incendio!
In caso di danneggiamento dei tubi, il refrigerante infiammabile e i gas nocivi possono fuoriuscire e prendere fuoco.
- Tenere il fuoco e le fonti di calore lontani dall'apparecchio.
▶ Ventilare l'ambiente.
▶ Spegnere l'apparecchio. → Pagina 74
▶ Togliere la spina del cavo di alimentazione o disattivare il fusibile nella scatola dei fusibili.
▶ Rivolgersi al servizio di assistenza clienti. → Pagina 81
Prevenzione di danni materiali
Per prevenire danni materiali all'apparecchio, agli accessori o agli oggetti da cucina, osservare le presenti avvertenze.
ATTENZIONE!
■ Le parti di plastica e le guarnizioni delle porte possono diventare porose a causa di sporco di olio o grasso.
- Tenere le parti in materiale plastico e le guarnizioni delle porte sempre libere da olio e grasso.
■ Salendo o sedendosi sullo zocco-lo, sugli elementi estraibili o sulle porte, l'apparecchio può danneggiarsi.
▶ Non salire su zoccolo, parti estraibili o porte, né sostenersi sugli stessi.
Tutela dell'ambiente e risparmio
Tutelate l'ambiente utilizzando l'apparecchio cercando di risparmiare le risorse e smaltendo correttamente i materiali riutilizzabili.
Smaltimento dell'imballaggio
I materiali dell'imballaggio sono rispettosi dell'ambiente e possono essere riutilizzati.
- Smaltire le singole parti distinta-
mente secondo il tipo di materiale.
Per informazioni sulle attuali procedure di smaltimento rivolgersi al rivenditore specializzato o al comune di competenza.
Risparmio energetico
Osservando queste avvertenze l'apparecchio consuma meno energia elettrica.
Selezione del luogo d'installazione
Osservare le presenti indicazioni per l'installazione dell'apparecchio.
■ Proteggere l'apparecchio dalla lu-ce diretta del sole.
■ Disporre l'apparecchio alla maggiore distanza possibile da radiatori, piano cottura e altre fonti di calore:
- Mantenere una distanza di 30 mm dai fornelli elettrici o a gas.
- Mantenere una distanza di 30 cm da stufe a olio o a carbone.
+ A temperature ambiente più basse l'apparecchio deve raffreddare con minore frequenza.
■ Non coprire oppure ostruire le aperture di ventilazione.
■ Ventilare l'ambiente ogni giorno.
+ L'aria circolante lungo la parete posteriore dell'apparecchio non si riscalda eccessivamente.
L'apparecchio deve raffreddare con minore frequenza.
Risparmio energetico durante l'utilizzo
Osservare le presenti indicazioni durante l'utilizzo dell'apparecchio.
Nota: La disposizione delle parti dell'attrezzatura non influisce sul consumo di energia dell'apparecchio.
■ Non coprire oppure ostruire le aperture di ventilazione.
+ L'aria circolante lungo la parete posteriore dell'apparecchio non si riscalda eccessivamente.
■ Aprire la porta dell'apparecchio solo brevemente.
■ Trasportare gli alimenti acquistati in una borsa termica e metterli subito nell'apparecchio.
■ Lasciare raffreddare gli alimenti e le bevande, se caldi, prima di introdurli nell'apparecchio.
■ Per scongelare gli alimenti surgelati metterli nel frigorifero, in modo da sfruttare il freddo che hanno accumulato.
+ Si evita così un eccessivo riscaldamento dell'aria nell'apparecchio. L'apparecchio deve raffreddare con minore frequenza.
■ Lasciare sempre un poco di spazio fra gli alimenti e la parete posteriore.
■ Conservare gli alimenti in confezioni ermetiche.
+ L'aria può così circolare e l'umidità resta costante.
Installazione e allaccia- mento
Contenuto della confezione
Dopo il disimballaggio controllare che tutti i componenti siano presenti e che non presentino danni dovuti al trasporto.
In caso di contestazioni rivolgersi al fornitore oppure al nostro servizio di assistenza clienti → Pagina 81.
La dotazione comprende:
■ Apparecchio sottopiano
■ Attrezzatura e accessorì
■ Materiale di installazione
■ Istruzioni per l'installazione
■ Istruzioni per l'uso
■ Libretto del centro di assistenza tecnica autorizzato
■ Allegato di garanzia convenzionale ^2
■ Etichetta energetica
■ Scheda informativa del prodotto
■ Informazioni sul consumo energetico e sui possibili rumori
Installazione ed allacciamento dell'apparecchio
Condizione indispensabile: Il contenuto della confezione dell'apparecchio è controllato. → Pagina 71
- Osservare i criteri per il luogo d'installazione dell'apparecchio.
→ Pagina 71
- Installare l'apparecchio secondo le relative istruzioni fornite.
- Preparare l'apparecchio per il primo utilizzo. → Pagina 72
- Collegare elettricamente l'apparecchio. → Pagina 72
Criteri per il luogo d'installazione
Osservare le presenti indicazioni per l'installazione dell'apparecchio.
AVVERTENZA Pericolo di esplosione!
Se l'apparecchio è collocato in un locale troppo piccolo, in caso di perdita del circuito refrigerante si può creare una miscela infiammabile di gas e aria.
- Collocare l'apparecchio soltanto in un locale con un volume minimo di 1 m ^3 ogni 8 g di refrigerante.
it Conoscere l'apparecchio
La quantità di refrigerante è indicata sulla targhetta identificativa.
→ Fig. 1 / 4
A seconda del modello l'apparecchio può pesare di fabbrica fino a 35 kg. Per poter trasportare il peso dell'apparecchio, la base deve essere sufficientemente stabile.
Temperatura ambiente ammessa
La temperatura ambiente ammessa dipende dalla classe climatica dell'apparecchio.
La classe climatica è indicata nella targhetta identificativa. → Fig. 1/4
| Classe clima-tica | Temperatura ambiente am-messa |
| SN 10 °C...32 °C | |
| N 16 °C...32 °C | |
| ST 16 °C...38 °C | |
| T 16 °C...43 °C | |
Nei limiti della temperatura ambiente ammessa l'apparecchio è pienamente efficiente.
Se un apparecchio della classe climatica SN viene utilizzato a temperature ambiente inferiori, possono essere esclusi danni all'apparecchio fino ad una temperatura ambiente di +5 °C.
Installazione sottopiano
Con alcuni piani di lavoro, come ad es. in pietra, vetro o acciaio inossidabile, spesso non è possibile un fissaggio sotto il piano di lavoro. In tal caso è possibile ordinare presso il servizio assistenza clienti accessori per il fissaggio sulle pareti laterali. → "Servizio di assistenza clienti", Pagina 81
Preparazione dell'apparec- chio per il primo utilizzo
- Rimuovere il materiale informativo.
- Rimuovere la pellicola protettiva e i blocchi di trasporto, come il nastro adesivo e il cartone.
- Pulire l'apparecchio per la prima volta. → Pagina 76
Collegamento elettrico dell'apparecchio
- Inserire la spina del cavo di allacciamento alla rete dell'apparecchio a una presa vicina.
I dati di collegamento dell'apparecchio sono indicati sulla targhetta di identificazione. → Fig. 1/4
- Controllare il corretto posizionamento della spina.
√ Ora l'apparecchio è pronto per il funzionamento.
Conoscere l'apparecchio
In questa sezione sono riportati i componenti dell'apparecchio.
Apparecchio
Di seguito è riportata una panoramica dei componenti dell'apparecchio. → Fig. 1
| 1 | Interruttore |
| 2 | Elementi di comando |
| 3 | Contenitore estraibile |
| 4 | Targhetta identificativa |
| 5 | Contenitore per frutta e verdura |
| 6 | Griglia di ventilazione |
| 7 | Balconcino porta per grandi bottiglie |
Nota: A seconda della dotazione e delle dimensioni sono possibili differenze fra apparecchio e figure.
Elementi di comando
Gli elementi di comando consentono di impostare tutte le funzioni dell'apparecchio e di ottenere informazioni sullo stato di esercizio.
→ Fig. 2
1 Il termostato regola la temperatura.
Dotazione
Qui è disponibile una panoramica dei pezzi della dotazione dell'apparecchio e del relativo utilizzo.
La dotazione dell'apparecchio dipende dal modello.
Ripiano
Per variare il ripiano secondo la necessità, rimuoverlo e reinserirlo in un'altro punto.
→ "Rimozione del ripiano",
Pagina 77
Contenitore estraibile
Conservare gli alimenti per animali all'interno del contenitore estraibile. Il contenitore estraibile può essere estratto per il riempimento e lo svuotamento. → Pagina 77
Cassetto verdura e frutta con coperchio
Conservare frutta e verdura fresche nell'apposito cassetto.
Rimuovere il cassetto per frutta e verdura, per il riempimento e lo svuotamento. → Pagina 77
A seconda della quantità e del prodotto conservato, nel cassetto per frutta e verdura può formarsi condensa.
Rimuovere la condensa con un panno asciutto.
Per mantenere la qualità e l'aroma, conservare frutta e verdura sensibili al freddo all'esterno dell'apparecchio a temperature tra 8 °C e 12 °C.
| Frutta sensibile al freddo | ■ Ananas■ Banana■ Mango■ Papaya■ Agrumi |
| Verdura sensibile al freddo | ■ Melanzane■ Cetrioli■ Zucchine■ Peperoni■ Pomodori■ Patate |
Balconcino controporta
Per variare il balconcino controporta, rimuoverlo e reinserirlo in un altro punto.
→ "Rimozione del balconcino controporta", Pagina 77
Accessori
Utilizzare gli accessori originali in quanto prodotti appositamente per questo apparecchio. Qui è disponibile una panoramica degli accessori dell'apparecchio e del relativo utilizzo.
Gli accessori dipendono dal modello di apparecchio.
Portauova
Conservare le uova nel portauova.
Comandi di base
Qui sono fornite le informazioni essenziali sull'utilizzo dell'apparecchio.
Accensione dell'apparecchio
- Ruotare il termostato sulla posizione 0.
√ L'apparecchio inizia a raffreddare.
- Impostare la temperatura desiderata. → Pagina 74
Istruzioni per il funzionamento
■ Una volta acceso, l'apparecchio raggiunge la temperatura imposta-ta soltanto dopo diverse ore. Prima che la temperatura venga raggiunta non inserire alcun alimento al suo interno.
Se si apre spesso il frigorifero, si introducono grandi quantità di cibo o se la temperatura ambiente è elevata, la temperatura dell'apparecchio aumenta.
Spegnimento dell'apparec- chio
- Ruotare il termostato sulla posizione 0.
√ L'apparecchio non raffredda più.
Regolazione della temperatura
Dopo aver acceso l'apparecchio, è possibile regolare la temperatura.
Regolazione della temperatura del frigorifero
- Ruotare il termostato nella posizione di regolazione desiderata.
In caso di regolazione media nella zona più fredda si raggiungono ca. 4 °C.
→ "Adesivo OK", Pagina 75
Frigorifero
Nel frigorifero è possibile conservare carne, salsiccia, pesce, latticini, uova, piatti pronti e prodotti da forno.
E possibile regolare la temperatura dal livello 1 al livello 5.
In caso di regolazione media nella zona più fredda si raggiungono ca. 4°C.
→ "Adesivo OK", Pagina 75
Mediante conservazione in frigorifero anche alimenti altamente deperibili possono essere conservati a breve o medio termine. Minore è la temperatura selezionata, più a lungo rimangono freschi gli alimenti.
Consigli per la conservazione degli alimenti nel frigorifero
Osservare i consigli relativi alla conservazione degli alimenti nel frigorifero.
■ Per mantenere più a lungo la freschezza e la qualità degli alimenti, conservare solo cibi freschi e intatti.
■ Per i prodotti pronti e gli alimenti confezionati non superare la data minima di conservazione o la data di consumo indicata dal produttore.
■ Per mantenere aroma, colore e freschezza o per evitare la trasmissione di sapori e lo scolorimento delle parti plastiche, imballare bene gli alimenti o conservarli coperti.
■ Lasciare raffreddare alimenti e bevande caldi prima di introdurli nel frigorifero.
Zone fredde nel frigorifero
Per via della circolazione dell'aria all'interno del frigo si creano diverse zone fredde.
Zona più fredda
La zona più fredda è nel contenitore estraibile.
Zona meno fredda
La zona meno fredda è nella parte più alta della porta.
Consiglio: Conservare gli alimenti meno delicati nella zona meno fredda, ad es. formaggio duro e burro. Il formaggio può così continuare a diffondere il suo aroma e il burro resta spalmabile.
Capacità di raffreddamento
La temperatura nel frigorifero può aumentare temporaneamente a causa dell'introduzione di maggiori quantità di alimenti o bevande.
Consiglio: Ruotare il termostato su un'impostazione maggiore per circa 7 ore.
→ "Regolazione della temperatura del frigorifero", Pagina 74
Adesivo OK
Con l'adesivo OK è possibile controllare se nel frigorifero sono stati raggiunti i range di temperatura sicuri consigliati per gli alimenti di +4 °C o di temperatura inferiore.
L'adesivo OK non è compreso nella fornitura di tutti i modelli.
Se l'adesivo non indica OK, ridurre progressivamente la temperatura.
→ "Regolazione della temperatura del frigorifero", Pagina 74
Dopo la messa in funzione dell'apparecchio possono passare fino a 12 ore prima che sia raggiunta la temperatura impostata.
Corretta regolazione
Scongelamento
Osservare le informazioni se si desidera scongelare l'apparecchio.
Scongelamento nel frigorifero
A seconda della funzione, durante il funzionamento si formano gocce d'acqua o brina sulla parete posteriore del frigorifero. La parete posteriore del frigorifero si sbrina automaticamente.
L'acqua di sbrinamento o la brina scorrono attraverso l'apposito convogliatore nel foro di scarico verso la vaschetta di evaporazione e non devono essere rimosse.
Affinché l'acqua di sbrinamento possa defluire e per evitare la formazione di odori, osservare le seguenti informazioni:
→ "Pulizia del convogliatore dell'acqua di sbrinamento e del foro di scarico", Pagina 76.
Pulizia e cura
Per mantenere a lungo l'apparecchio in buone condizioni, sottoporlo a una cura e a una manutenzione scrupolose.
Preparazione dell'apparec- chio per la pulizia
Di seguito sono indicate informazioni per preparare l'apparecchio alla pulizia.
- Spegnere l'apparecchio.
→ Pagina 74
- Staccare l'apparecchio dalla rete elettrica.
Togliere la spina del cavo di alimentazione o disattivare il fusibile nella scatola dei fusibili.
- Estrarre tutti gli alimenti e conservarli in un luogo fresco.
Se disponibili, mettere degli accumulatori del freddo sugli alimenti.
- Rimuovere tutte le parti dell'attrezzatura dall'apparecchio.
→ Pagina 77
Pulizia dell'apparecchio
Pulire l'apparecchio come indicato, in modo da non danneggiarlo eseguendo una pulizia errata o utilizzando detergenti non idonei.
AVVERTENZA
Pericolo di scossa elettrica!
■ L'infiltrazione di umidità può provocare una scarica elettrica.
▶ Non lavare l'apparecchio con pulitori a vapore o idropulitrici.
■ I liquidi che raggiungono l'interno dell'unità d'illuminazione possono essere nocivi.
- Evitare che l'acqua penetri nell'unità di illuminazione.
ATTENZIONE!
■ I detersivi non appropriati possono danneggiare le superfici dell'appa-recchio.
- Non utilizzare spugnette dure o abrasive.
▶ Non usare prodotti corrosivi o abrasivi.
▶ Non utilizzare detergenti a elevato contenuto di alcol,
■ Lavando i pezzi dell'attrezzatura e gli accessori in lavastoviglie, questi si possono deformare o scolorire.
▶ Non lavare i ripiani ed i contenitori nella lavastoviglie.
-
Preparare l'apparecchio per la pulizia. → Pagina 76
-
Pulire l'apparecchio, le parti dell'attrezzatura e le guarnizioni della porta utilizzando un panno spugna, acqua tiepida e una quantità esigua di detergente con pH neutro.
-
Asciugare a fondo con un panno morbido e asciutto.
-
Inserire le parti dell'attrezzatura.
-
Collegare elettricamente l'apparecchio. → Pagina 72
-
Accendere l'apparecchio.
→ Pagina 74
- Inserire gli alimenti.
Pulizia del convogliatore dell'acqua di sbrinamento e del foro di scarico
Per il libero deflusso dell'acqua di sbrinamento, pulire regolarmente il convogliatore dell'acqua e il foro di scarico.
- Rimuovere il contenitore estraibile.
→ "Rimozione del contenitore estraibile", Pagina 77
- Pulire attentamente il convogliatore dell'acqua e il foro di scarico ad esempio con un bastoncino coto-nato.
→ Fig. 3
Pulizia della griglia di ventilazione
- Rimuovere la griglia di ventilazione per pulirla.
- Premere in basso le mollette nelle aperture di ventilazione e contemporaneamente estrarre in avanti la griglia di ventilazione.
→ Fig. 4
- Lavare la griglia di ventilazione con un panno spugna e una soluzione di lavaggio tiepida.
- Lasciare asciugare completamente la griglia e inserirla.
Rimozione degli accessori
Se si vogliono pulire a fondo le parti dell'attrezzatura, rimuoverle dall'apparecchio.
Rimozione del ripiano
- Tirare il ripiano, abbassarlo e ruotarlo lateralmente.
→ Fig. 5
Rimozione del balconcino controporta
- Sollevare il balconcino controporta ed estrarlo.
→ Fig. 6
Rimozione del contenitore estraibile
▶ Sollevare ed estrarre il contenitore.
→ Fig. 7
Rimozione del cassetto per frutta e verdura con coperchio
-
Sollevare il cassetto con coper-
chio.
-
Estrarre il cassetto in avanti.
→ Fig. 8
- Estrarre il cassetto in avanti.
→ Fig. 8
Sistemazione guasti
I guasti minori possono essere sistemi autonomamente dall'utente. Utilizzare le informazioni per la sistemazione dei guasti prima di contattare il servizio di assistenza clienti. In questo modo si evitano costi non necessari.
AVVERTENZA
Pericolo di scossa elettrica!
Gli interventi di riparazione effettuati in modo non appropriato rappresentano una fonte di pericolo.
- Solo il personale adeguatamente specializzato e formato può eseguire riparazioni sull'apparecchio.
- Per la riparazione dell'apparecchio possono essere impiegati soltanto pezzi di ricambio originali.
- Al fine di evitare pericoli, se il cavo di alimentazione di questo apparecchio subisce danni deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da persona in possesso di simile qualifica.
Anomalie di funzionamento
| Errori Causa Eliminazione degli errori |
| L'apparecchio non funziona. Tutte le spie sono spente. | La spina d'alimentazione non è inserita correttamente. | ► Collegare la spina di alimentazione. |
| È intervenuto il dispositivo di sicurezza. | ► Controllare i fusibili. |
| L'energia è mancata. | 1. Controllare se vi è energia elettrica.2. Se presenti, collocare accumulatori del freddo sul ripiano più in alto. |
| L'illuminazione non funziona. | La lampadina è difettosa. | 1. Spegnere l'apparecchio.→ Pagina 742. Scollegare l'apparecchio dall'alimentazione elettrica.Togliere la spina del cavo di alimentazione o disattivare il fusibile nella scatola dei fusibili.3. Spingere in avanti la griglia di copertura.4. Sostituire la lampadina.Lampadina sostitutiva: 220-240 V corrente alternata, attacco E14, per i watt vedere la lampadina guasta.→ Fig. 9 |
| L'illuminazione non funziona. Interruttore bloccato. | ► Verificare che l'interruttore si riesca a muovere.→ Fig. 10 |
| La macchina frigorifera si accende più spesso e per periodi più lunghi. | La porta dell'apparecchio è stata aperta spesso. | ► Non aprire la porta dell'apparecchio inutilmente. |
| Le aperture di ventilazione sono coperte. | ► Rimuovere gli ostacoli che si trovano davanti alle aperture di ventilazione. |
| Il fondo del vano frigorifero è bagnato. | Il convogliatore dell'acqua di sbrinamento o il foro di scari-co sono otturati. | ► Pulire il convogliatore dell'acqua di sbrinamento e il foro di scarico.→ Pagina 76 |
Rumori
| Errori Causa Eliminazione degli errori |
| L'apparecchio emette un ronzio. | Nessun guasto. Un motore è in funzione, ad es. gruppo fri-gorifero, ventola. | Nessun trattamento necessario. |
| L'apparecchio emette rumo-ri come gorgoglii o ronzii. | Nessun guasto. Il refrigeran-te fluisce nei tubi. | Nessun trattamento necessario. |
| L'apparecchio scatta. Nessun | guasto. Motore, in-terruttori ed elettrovalvole si inseriscono o disinseriscono. | Nessun trattamento necessario. |
| L'apparecchio produce dei rumori. | L'apparecchio non è corret-tamente livellato. | ► Posizionare l'apparecchio con una livella a bolla d'aria. Se necessario, mettere sotto uno spessore. |
| Le parti dell'attrezzatura tra-ballano o si incastrano. | ► Controllare le parti estraibili ed eventualmente inserirle di nuovo correttamente. |
| Le bottiglie o le stoviglie si toccano. | ► Separare le bottiglie o le stoviglie. |
Odori
| Errori Causa Eliminazione degli errori |
| L'apparecchio emana un odore sgradevole. | Sono possibili diverse cause scatenanti. | 1.Preparare l'apparecchio alla pulizia. → Pagina 762.Pulire l'apparecchio. → Pagina 763.Pulire tutte le confezioni degli alimenti.4.Per impedire la formazione di odori, sigillare ermeticamente gli alimenti che emanano forte odore.5.Dopo 24 ore controllare se si è di nuovo sviluppato odore. |
Stoccaggio e smaltimen- to
Di seguito sono indicate informazioni per preparare l'apparecchio per l'immagazzinamento. Vi sono anche informazioni sulla rottamazione degli apparecchi dismessi.
Messa fuori servizio dell'apparecchio
- Spegnere l'apparecchio.
→ Pagina 74
- Staccare l'apparecchio dalla rete elettrica.
Togliere la spina del cavo di alimentazione o disattivare il fusibile nella scatola dei fusibili.
- Scongelare l'apparecchio.
→ Pagina 75
- Pulire l'apparecchio. → Pagina 76
- Lasciare aperta la porta dell'apparecchio.
Rottamazione di un apparec- chio dismesso
Un corretto smaltimento nel rispetto dell'ambiente permette di recuperare materie prime preziose.
AVVERTENZA
Rischio di danni alla salute!
I bambini possono restare chiusi nell'apparecchio, rischiando la vita.
- Per rendere difficile ai bambini l'ingresso nell'apparecchio, non rimuovere dal suo interno ripiani e contenitori.
- Tenere i bambini lontano dall'apparecchio dismesso.
- Smaltire l'apparecchio nel rispetto dell'ambiente.
Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).
Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.
Servizio di assistenza clienti
In caso di domande, se non si riesce a sistemare un guasto in autonomia o se l'apparecchio deve essere riparato, rivolgersi al nostro servizio di assistenza clienti.
Molti problemi possono essere risolti autonomamente dall'utente utilizzando le informazioni sull'eliminazione dei guasti riportate nelle presenti istruzioni o disponibili sul nostro sito Internet. Qualora ciò non fosse possibile, rivolgersi al nostro servizio di assistenza clienti.
Troviamo sempre una soluzione adeguata e cerchiamo di evitare visite non necessarie da parte dei tecnici dell'assistenza.
Assicuriamo che l'apparecchio venga riparato con ricambi originali, da tecnici appositamente formati del servizio di assistenza clienti, sia durante la copertura della garanzia del produttore sia allo scadere della stessa. Per motivi di sicurezza solo il personale adeguatamente specializzato e formato può eseguire riparazioni sull'apparecchio. La garanzia decade nel caso in cui vengano eseguiti interventi o riparazioni da parte di persone da noi non autorizzate o nel ca-
it Dati tecnici
so in cui i nostri apparecchi vengano equipaggiati con ricambi, parti integrative e accessori non originali a causa dei quali insorga un difetto. I ricambi originali rilevanti per il funzionamento secondo il corrispondente regolamento Ecodesign sono reperibili presso il nostro servizio di assistenza clienti per un periodo di almeno 10 anni a partire dalla messa in circolazione dell'apparecchio all'interno dello Spazio economico europeo.
Nota: L'intervento del servizio di assistenza clienti è gratuito nell'ambito delle condizioni di garanzia del produttore applicabili a livello locale. La durata minima della garanzia (garanzia del produttore per utenti privati) nello Spazio economico europeo è di 2 anni (a eccezione di Danimarca e Svezia, dove la durata è di 1 anno) secondo le condizioni di garanzia applicabili a livello locale. Le condizioni di garanzia non producono alcun effetto su altri diritti o rivendicazioni spettanti conformemente al diritto locale.
Informazioni dettagliate sulla durata della garanzia e sulle condizioni di garanzia in ciascun Paese sono reperibili presso il nostro servizio di assistenza clienti, presso il proprio rivenditore o sul nostro sito Internet. Quando si contatta il servizio di assistenza clienti sono necessari il codice prodotto (E-Nr.) e il codice di produzione (FD). I dati di contatto del servizio di assistenza clienti sono disponibili nell'elenco dei centri di assistenza allegato o sul nostro sito Internet.
Codice prodotto (E-Nr.) e co- dice di produzione (FD)
Il codice prodotto (E-Nr.) e il codice di produzione (FD) sono riportati sulla targhetta identificativa dell'apparecchio.
$$
\rightarrow \text { Fig. } 1 / 4
$$
Annotare i dati dell'apparecchio e il numero di telefono del servizio di assistenza clienti per ritrovarli rapidamente.
Dati tecnici
Il refrigerante, il contenuto utile ed altri dati tecnici sono indicati sulla targhetta identificativa.
$$
\rightarrow \text { Fig. } 1 / 4
$$
Ulteriori informazioni sul modello scelto sono disponibili sul sito Internet https://www.bsh-group.com/energylabel ^1 . Questo link rimanda alla pagina ufficiale del database europeo dei prodotti EPREL, il cui indirizzo non era ancora stato pubblicato al momento della stampa. Seguire le indicazioni relative alla ricerca del modello. Si riconosce il modello dall'indicazione prima della barra della sigla del prodotto (E) sulla targhetta. In alternativa, l'indicazione del modello si trova anche nella prima riga dell'etichetta energetica UE.
Inhoudsopgave
Veiligheid.... 84
