MANUALE UTENTE 232880 Arktic

Prima di utilizzare l'apparecchio in funzione leggere attentamente le istruzioni per l'uso.

Conservate le istruzioni insieme all'apparecchio.

Destinato solo all'uso domestico.

grazie per aver acquistato questo apparecchio Arktic. Ti invitiamo a leggere queste istruzioni per l'uso con attenzione prima di collegare l'apparecchio al fine di evitare danni dovuti a uso improprio. Ti invitiamo inoltre a prestare particolare attenzione alle precauzioni di sicurezza.

Precauzioni di sicurezza

• L'uso scorretto e improprio dell'apparecchio possono danneggiare seriamente l'apparecchio e ferire gli utenti.
• Questo apparecchio è destinato esclusivamente all'uso commerciale.
• L'apparecchio può essere utilizzato solo per lo scopo per cui è stato concepito e progetto tato. Il produttore non è responsabile di eventuali danni provocati da uso scorretto ed improprio.
• Tenere l'apparecchio e la spina elettrica lontani da acqua ed altri liquidi. Nel caso impre babile che l'apparecchio cada in acqua, staccare immediatamente la spina dalla presa e fare ispezionare l'apparecchio da un tecnico certificato. L'inosservanza delle presenti istruzioni può dare luogo a situazioni pericolose
• Non provare mai ad aprire l'involucro dell'apparecchio da soli.
• Non inserire oggetti nell'involucro dell'apparecchio.
  • Non toccare la presa con le mani bagnate o umide.
• Pericoli di scosse elettriche! Non tentare de riparare l'apparecchio da solo. Eventuali difetti e malfunzionamenti devono essere rimossi soli da personale qualificato.
• Non usare l'apparecchio danneggiato! L'apparecchio difettoso deve essere immediata- mente scollegato dalla rete e contattare il rivenditore.
• Attenzione: Non immergere parti elettriche in acqua o altri liquidi. Non mettere l'apparecchio sotto l'acqua corrente.
• Controllare regolarmente se la spina e il cavo di alimentazione non sono danneggiati. La spina o il cavo danneggiati trasmettere al servizio o alla persona qualificare per riparare, per evitare eventuali pericoli e lesioni.
• Assicurarsi che il cavo di alimentazione non è in contatto con oggetti appuntiti o caldi. Tenere il cavo lontano da fiamme libere. Per scollegare la spina dalla presa, tirare sempre la spina, mai il cavo.
• Proteggere il cavo di alimentazione (o di estensione) per la sconnessione accidentale dalla presa. Disporre il cavo in modo per evitare lo slittamento accidentale.
• Sorvegliare l'apparecchio continuamente durante l'uso.
• Attenzione! Se la spina è inserita nella presa, l'apparecchio è considerato come collegato.
• Prima di rimuovere la spina dalla presa, spegnere l'apparecchio!
• Non trasportare l'apparecchio tenendo il cavo di alimentazione.
• Non utilizzare qualsiasi accessorio che non è stato fornito con l'apparecchio.

• L'apparecchio deve essere collegato ad una presa con tensione e frequenza indicate sulla targhetta.

• Inserire la spina nella presa situata in un punto facilmente accessibile in modo che in caso di guasto sia possibile scollegare immediatamente l'apparecchio. Per spegnere completamente l'apparecchio, scollegarlo dalla presa di corrente. Per questo staccare la spina che si trova sull'estremità del cavo di alimentazione.

• Prima di scollegare la spina, ricordarsi sempre di spegnere l'apparecchio!
• Non usare gli accessori non raccomandati dal produttore. L'uso di accessori non racco mandati può creare i rischi per l'utente e provocare i danni all'apparecchio. Usare unicamente solo pezzi ed accessori originali.
• L'installazione elettrica deve soddisfare le normative nazionali e locali applicabili. Questo apparecchio non è destinato all'uso da parte di persone (inclusi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o senza esperienza e conoscenza.
  • Non permettere ai bambini di utilizzare l'apparecchio.
• Tenere l'apparecchio con il cavo fuori dalla portata dei bambini.
• Non permettere ai bambini di giocare con l'apparecchio.
• Scollegare l'apparecchio dalla rete se esso deve essere lasciato incustodito e prima del montaggio, dello smontaggio o della pulizia.
• Non lasciare l'apparecchio incustodito durante l'utilizzazione.

Regole di sicurezza speciali

• Questo apparecchio è destinato alla conservazione a breve termine a basse temperature di dolci per presentare il prodotto ai clienti. Non conservare altri materiali nell'apparecchio. Non mettere all'interno o in prossimità dell'apparecchio prodotti pericolosi come carburante, alcool, vernici, materiali infiammabili o esplosivi. L'apparecchio è destinato alla conservazione di prodotti medici.
• I cibi inseriti nella vetrina refrigerante devono essere preliminarmente raffreddate. In caso contrario l'umidità che evapora può portare alla condensazione nella camera di raffreddamento. Questo fenomeno è normale e non significa un cattivo funzionamento dell'apparecchio.
• L'apparecchio deve essere installato, utilizzato e sottomesso al servizio qualificato dal personale qualificato e addestrato.
• ATTENZIONE: Non utilizzare qualsiasi apparecchio meccanico o altri mezzi per accelerare il processo dello sbrinamento diverso da quello consigliato dal produttore e / o dal venditore.
• ATTENZIONE: Non danneggiare il circuito del refrigerante.

ATTENZIONE! RISCHIO DI INCENDIO! Il refrigerante utilizzato. È un composto molto infiammabile.

• ATTENZIONE: Tutte le aperture di ventilazione nella scatola dell'apparecchio devono essere obbligatoriamente esposti.

• ATTENZIONE: Non utilizzare apparecchi elettrici all'interno della vetrina a meno che sono raccomandati dal produttore e/o dal venditore.

• Posizionare l'apparecchio su una superficie pulita, stabile, asciutta e piana.

• Tenere l'apparecchio lontano da superfici calde o fiamme libere. Proteggere assolutamente l'apparecchio da calore, polvere o luce solare diretta, umidità è acqua gocciolante o spruzzante.
• Utilizzando l'apparecchio lasciare assolutamente almeno 50 cm di distanza tra l'apparecchio e le superfici per garantire la ventilazione adeguata.
• Prevenire i colpi degli oggetti duri sulla superficie del vetro. Per la pulizia non utilizzare i getti d'acqua, non spruzzare direttamente con l'acqua o non pulire con il vapore per non impregnare di umidità le parti che potrebbe portare alle scosse elettriche.
• Non mettere niente sulla parte superiore dell'apparecchio. Non mettere oggetti con una sorgente di fiamma (ad es. candele) sull'apparecchio o nella sua prossimità. Non posizionare oggetti pieni d'acqua (ad esempio un vaso) sull'apparecchio o nella sua prossimità.
• Non coprire l'apparecchio durante il suo funzionamento, il rischio di incendi.
• Non lavare l'apparecchio sotto il getto d'acqua. L'aumento del rischio di penetrazione dell'acqua all'interno dell'apparecchio e del rischio di scossa elettrica.
• Non aprire la scatola dell'apparecchio. Non installare ulteriori accessori.
• Non sovraccaricare i ripiani all'interno dell'apparecchio. La capacità massima è di 40 kg con il carico uniformemente distribuito.
  • Non salire sulla parte superiore dell'apparecchio.

Destinazione del dispositivo

I frigofero è usato per conservare il cibo a una temperatura ridotta.

I congelatore sono utilizzati per stoccare i cibi freschi con una lunga durata di conservazione – fino a qualche mesi, a seconda dell'alimento e della temperatura di stoccaggio.

• L'apparecchio è destinato per l'uso in ristoranti, mense, imprese commerciali come panetterie, supermercati ecc.
• Il dispositivo è destinato all'uso professionale.
• L'apparecchio è destinato unicamente per l'uso all'interno dei locali.
• Utilizzare l'apparecchio solo in modo indicato nelle istruzioni d'uso.
• Ogni altro uso può causare danni all'apparecchio, ai beni dell'utente o alle lesioni.

- Il produttore o il rivenditore non assume alcuna responsabilità per i danni derivanti dall'uso non conforme alle istruzioni d'uso.

ATTENZIONE: I prodotti posti nell'apparecchio di refrigerazione devono essere preliminarmente raffreddati. In caso contrario, l'umidità che evapora durante il raffreddamento dei prodotti può causare la condensazione dell'acqua nella camera di raffreddamento. Questo può provocare la contaminazione di altri prodotti.

Non utilizzare l'apparecchio per conservare i prodotti medicali.

Ogni altro uso è considerato come non conforme e abusivo.

Messa a terra

Questo apparecchio è classificato come apparecchio con classe di protezione I e deve essere collegato a una messa a terra protettiva. La messa a terra riduce il rischio di scosse elettriche fornendo un filo di fuga alla corrente elettrica. Questo apparecchio è dotato di un cavo dotato di un filo di messa a terra con una spina di messa a terra. La spina

deve essere collegata a una presa correttamente installata e messa a terra.

In caso di guasto elettrico o di raffreddamento, un centro di assistenza autorizzato dal produttore e/o dal venditore è responsabile per i lavori di manutenzione in caso di emergenza o di guasto.

Specifiche tecniche

Caratteristiche comuni dei refrigeratori e dei con- gelatori:

- Srtuttura interna ed esterna in acciaio inossidabile di alta qualità, ad eccezione della schiena posteriore esterna che è fatto di acciaio zincato.

• Raffreddamento ventilato, compressore in alto.
• Display digitale e termostato elettronico
• Compressore EMBRACO.
• Porte dotate di comode maniglie.

Modello 232019 232026 232767
Dimensioni [mm] 900x700x(H)880 1365x700x(H)880 900x700x(H)880
Dimensioni camera [mm] 830x595x(H)500 1295x595x(H)500 830x595x(H)500
Numeri / dimensioni degli scaffali [mm]	2x 335x570 3x 335x570 -
Numeri / dimensioni degli cassettiera[mm]	-- 4x 300x545x(H)140
Capacità [l] 300 380 300
Potenza [W] 220 220 220
Tensione / frequenza	220-240V ~50 Hz	220-240V ~50 Hz	220-240V ~50 Hz
Uso energetico giornaliero / anno [kWh]	1,16 / 423	1,6 / 584	1,45 / 529
Refrigerante / Quantità [kg]	R600a / 0,06	R600a / 0,07	R600a / 0,06
Classe di clima	4	4	4
EEI	A	A	B
Temp. gamma [°C]	-2 / +8	-2 / +8	-2 / +8
Peso [kg]	70	91	80
Modello 232804 232811 232743
Dimensioni [mm] 900x700x(H)875 1365x700x(H)875 900x700x(H)888
Dimensioni camera [mm] 830x595x(H)510 1295x595x(H)510 830x595x(H)500
Numeri / dimensioni degli scaffali [mm]	2x 335x570 3x 335x570 2x 335x570
Capacità [l] 300 380 300
Potenza [W] 310 310 310
Tensione / frequenza 220-240V ~50 Hz 220-240V ~50 Hz
Uso energetico giornaliero / anno [kWh]	2,12 / 774 2,55 / 931 2,12 / 774
Refrigerante / Quantità [kg]	R600a / 0,06 R600a / 0,07 R600a / 0,06
Classe di clima	5	5	5
EEI	-	-	-
Temp. gamma [°C]	0 / +8	0 / +8	0 / +8
Peso [kg]	70	90	77

Modello	232781	232798	232880	232897
Dimensioni [mm]	915x700x(H)1286	1380x700x(H)1286	900x700x(H)1030	1380x700x(H)1030
Dimensioni camera [mm]	830x595x(H)950	1295x595x(H)950	830x595x(H)510	1295x595x(H)510
Capacità [l]	300	380	300	380
Potenza [W]	310	310	310	310
Tensione / frequenza	220-240V ~50 Hz	220-240V ~50 Hz	220-240V ~50 Hz	220-240V ~50 Hz
Uso energetico giornaliero / anno [kWh]	2,12 / 773	2,12 / 773	2,12 / 773	2,55 / 930
Refrigerante / Quantità [kg]	R600a / 0,06	R600a / 0,07	R600a / 0,06	R600a / 0,07
Classe di clima	5	5	5	5
Temp. gamma [°C]	0 / +8	0 / +8	-2 / +8	-2 / +8
Peso [kg]	82	113	75	105

Modello 232859 2328	73 232033
Dimensioni [mm] 900x	700x(H)1100 1365 x 700 x 1100		1365 x 700 x 10301405 x 335 x 255
Dimensioni camera [mm]	830x595x(H)500 1295x	595x(H)500 -
Numeri / dimensioni degli scaffali [mm]	2x 335x570 3x 335x570 -
Numeri / dimensioni degli cassettiera [mm]	---
Capacità [l] 300 380 380 + 40
Potenza [W] 310 310 220 + 180
Tensione / frequenza	220-240V ~50 Hz 220-240V ~50 Hz 220-240V ~50 Hz
Uso energetico giornaliero / anno [kWh]	2,12 / 773 2,55 / 930 1,6 / 584
Refrigerante / Quantità [kg]	R600a / 0,06 R600a / 0,07 R600a / 0,07		R600a / 0,04
Classe di clima -- 4
EEI	-- A
Temp. gamma [°C]	-2 / +8	-2 / +8	-2 / +8
Peso [kg]	94	180 190 + 41

I dispositivi sono progettati per funzionare in modo efficiente nell'ambiente di +30 °C con 55% di umidità relativa.

La classe climatica indica la massima temperatura ambiente in luogo di installazione dell'apparecchio. Se la temperatura ambiente consentita non è superata, la temperatura all'interno dell'apparecchio è mantenuta e garantisce lo stoccaggio sicuro dei prodotti. Ricordarsi che la temperatura ambiente troppo elevata in cui funziona il refrigeratore o il congelatore può aumentare il consumo energetico e la sicurezza della conservazione del prodotto.

Il produttore e il rivenditore non è responsabile per eventuali imprecisioni dovute ad errori di stampa o di trascrizione che sono presenti in queste istruzioni per l'uso. In conformità con la nostra politica di miglioramento continuo dei prodotti, ci riserviamo il diritto di apportare senza preavviso modifiche al prodotto, all'imballaggio, alle specifiche contenute nella documentazione.

Primo utilizzo

Transporto

• Per il trasporto dell'apparecchio è richiesto un imballaggio speciale. Durante il trasporto e l'utilizzo mantenere l'apparecchio in senso orizzontale.
• Controllare se durante il trasporto l'imballaggio dell'apparecchio non è danneggiato.
• Controllare la completezza di tutte le parti. In caso di consegna incompleta o danni all'imballaggio,

contattare il fornitore (vedi la sezione GARANZIA).
- Durante la rimozione dell'imballaggio spostare con cura la piastra di legno, il rischio di graffi sull'apparecchio.
- Se durante il trasporto l'apparecchio s'inclina, vi è il rischio che il grasso del compressore penetra il circuito di raffreddamento. In questo caso, prima di utilizzare l'apparecchio mantenerlo nella posi-

zione orizzontale durante 24 ore perché il grasso fluisca di nuovo al compressore.

• Smaltire l'imballaggio in conformità con le disposizioni in vigore.
• Pulire tutti gli elementi secondo le istruzioni (vedi la sezione PULIZIA E MANUTENZIONE).
• Mettere tutti i ripiani all'interno dell'apparecchio.

ATTENZIONE: A causa di residui di produzione, l'apparecchio può emettere un odore sgradevole all'inizio del funzionamento dell'apparecchio. Questo è normale e non significa che il funzionamento non corretto o pericolo. Assicurarsi che l'apparecchio è ben ventilato.

• Accendere l'interruttore dell'illuminazione, verificare che la luce sia normale.
• Il termoregolatore digitale viene fornito con parametri predefiniti. Non modificare i parametri se non per esigenze particolari.
• Quando si avvia per la prima volta, dovrebbe funzionare a vuoto per 2 ore per garantire che il sistema di refrigerazione funzioni normalmente. Solo quando la temperatura all'interno dell'apparecchio raggiunge il valore indicato, il cibo può essere inserito nell'apparecchio.

Posizionamento

Per garantire un corretto funzionamento dell'apparecchio, si deve livellarlo. Il livellamento adeguato riduce la vibrazione dell'aggregato funzionante.

Verificare la posizione corretta dell'apparecchio utilizzando la livella.

NOTA!

Per consentire al refrigeratore o al congelatore il funzionamento corretto, seguire le seguenti istruzioni:

• Non posizionare l'apparecchio in un luogo esposto alla luce solare diretta o vicino ad apparecchio che emettono la radiazione come: lampade di riscaldamento, stufe, radiatori ecc.
• Evitare di integrare l'apparecchio.

• Non mettere qualsiasi oggetto sulla parte superiore dell'apparecchio in quanto vi è un aggregato.

• Non mettere troppi alimenti nell'apparecchio per evitare carichi elevati. Il cibo non deve ostacolare l'uscita e l'ingresso dell'aria. Non dovrebbe essere nemmeno vicino al vetro laterale, diversamente si formera' condensa.

• Per mantenere il sapore del cibo, si prega di far funzionare l'attrezzatura 24 ore al giorno.
• Durante il processo di refrigerazione, la temperatura dell'apparecchio potrebbe aumentare leggermente. Al termine del processo questa tornerà alla normalità.

ATTENZIONE: Durante il trasporto, evitare di inclinare l'unità dalla verticale con un angolo superiore a 30 °. Se necessario, attendere circa 3-4 ore prima di metterla in funzione affinché l'olio scorra verso l'unità. In caso contrario, il condensatore potrebbe venire danneggiato. Durante il trasporto, evitare di inclinare l'unità dalla verticale con un angolo superiore a 30 °, In caso contrario, il condensatore potrebbe venire danneggiato.

• Non posizionare l'apparecchio in una stanza con un'umidità relativamente alta (l'acqua può condensare sull'involucro dell'apparecchio).
• Non posizionare l'apparecchio in una stanza stretta (l'aria non circola, l'apparecchio non funziona correttamente).
• Non coprire le aperture di ventilazione nell'involucro dell'apparecchio.
• Non posizionare gli apparecchi in modo che la parte posteriore di un apparecchio si trovi presso la parte posteriore di un altro apparecchio (gli apparecchi non funzioneranno correttamente).

Assicurarsi che nel luogo in cui si trova l'apparecchio la ventilazione è sufficiente, anche fuori orari di lavoro, è essenziale per il corretto funzionamento dell'aggregato.

Distanza minima dalle pareti

Per garantire un funzionamento corretto dell'apparecchio, durante l'installazione deve essere rispettata la distanza minima dalle pareti come mostrato nelle figure seguenti. Ricordarsi che la distanza adeguata dalla parte anteriore dell'apparecchio è necessaria per aprire facilmente la porta del refrigerante / del congelatore.

200 - 1500L

DAVANTI

500 600 600

500 600

LATO

Collegamento alla fonte di alimentazione

Il collegamento alla rete di alimentazione deve essere affidato e realizzato solo da personale idoneamente formato e qualificato. Il tavolo frigotifero/ congelatore viene fornito dotato di cavo di alimentazione. Tra la presa e il cavo, è necessario installare l'interruttore termomagnetico (non in dotazione).

Prrima di procedere al collegamento accertare che:

• Tensione di alimentazione sia compatibile con quella dell'apparecchio 220-240V/50Hz/1Ph; per un corretto funzionamento la tensione deve ri-entrare +/-6% nel campo di tensione nominale dell'apparecchio;
• Impianto elettrico, al quale è collegato l'apparecchio, sia idonea ai parametri nominali dell'apparecchio installato;

- Sistema di controllo elettronico, al quale viene collegato l'apparecchio, soddisfi i requisiti in vigore ed i collegamenti elettrici nonché che l'installazione dell'interruttore termomagnetico siano stati eseguiti da personale qualificato.

Fasi procedurali di collegamento:

• Installare l'interruttore termomagnetico, idoneo alla potenza nominale di uscita dell'apparecchio;
- Collegare l'armadio all'uscita dell'interruttore termomagnetico;

- Verificare che il tavolo funzioni, che sarà segnalato dall'accensione della spia.

Funzionamento

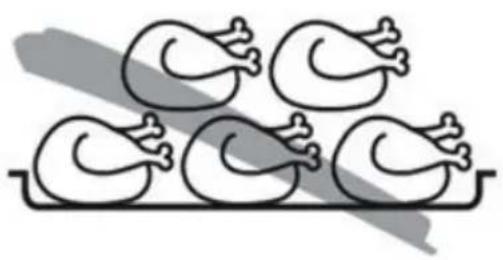

Caricamento dei vassoi e dei prodotti nella camera del apparecchio

I prodotti destinati per la cottura non possono essere posti l'uno sull'altro.

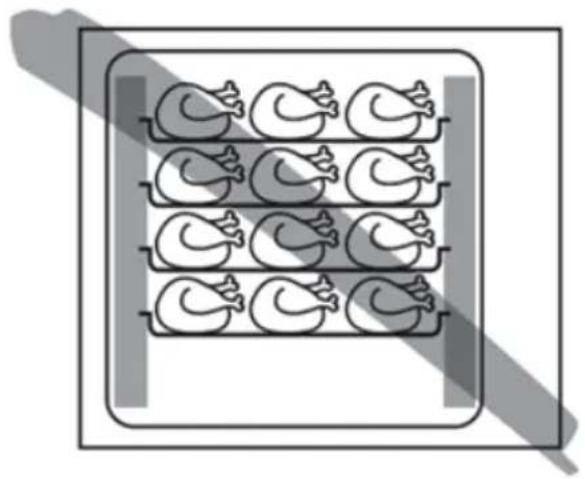

Distanza tra i vasoi / recipienti GN

Per assicurare la circolazione ottimale dell'aria calda nella camera del apparecchio la distanza richiesta minima tra i vassoi / recipienti GN è di 40 mm.

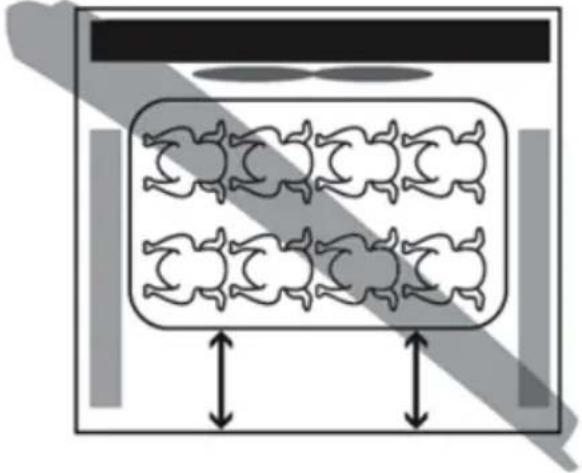

Posizionamento dei vasoi / recipienti gn nella camera dei apparecchio

Per assicurare una circolazione ottimale e regolare di aria freddo:

• Allineare la posizione dei vassoi / recipienti GN relativamente al ventilatore
• Disporre uniformemente i vassoi / recipienti GN nella camera del apparecchio

IT

Sbrinamento automatico

L'apparecchio è dotato di un sistema di sbrinamento automatico i cui parametri sono preimpostati in fabbrica, e il numero, la durata e l'intervallo tra i cicli di sbrinamento successivi possono essere impostati tramite il pannello di controllo.

Questo processo deve essere eseguito da personale qualificato, e in alcuni casi l'apparecchio può richiedere lo sbrinamento manuale – per questo utilizzare il pannello di controllo o spegnere l'apparecchio fino a quando la ghiaccio non si scioglie (a seconda delle condizioni nella stanza e della quantità di ghiaccio).

Per gli apparecchi destinati a prodotti congelati o confezionati, si raccomanda effettuare una pulizia completa, incluso un ciclo di sbrinamento dell'apparecchio.

Si raccomanda di pulire quotidianamente l'esterno dell'apparecchio e della parte interna della porta, prestando particolare attenzione alle parti vicino alla guarnizione.

Primo utilizzo

Prima di utilizzare aprire e ventilare l'apparecchio nuovo. Poi pulire l'interno con acqua tiepida.

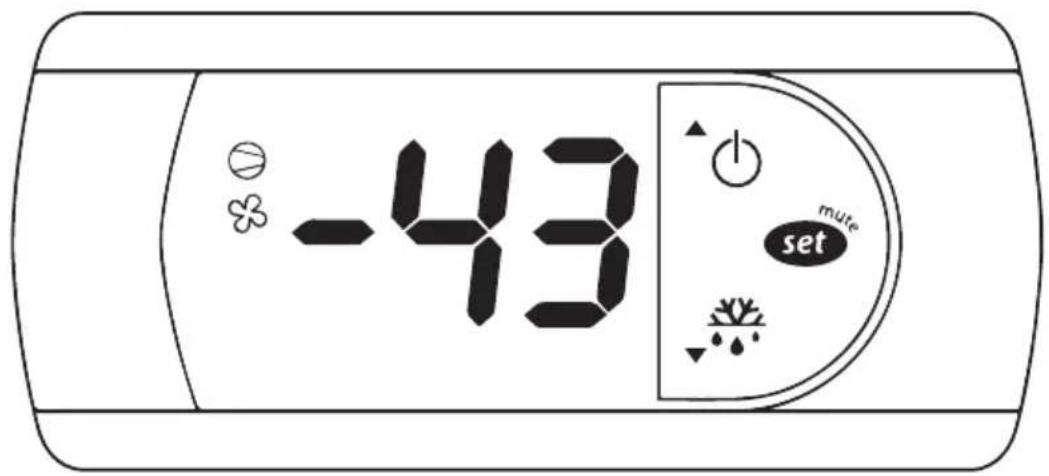

Dopo aver collegato ad una fonte di alimentazione, premere il pulsante di accensione sul pannello di controllo (la spia verde si accende). Il refrigeratore inizia a funzionare. Il driver di microcomputer installato nel pannello di controllo può impostare au-

Funzionamento

Prima di mettere il prodotto nella camera dell'apparecchio, attendere che esso raggiunga la temperatura desiderata. Tutti i prodotti messi nell'apparecchio devono essere preraffreddati alla temperatura di servizio all'interno della camera. Non mettere il cibo caldo ritirato direttamente dal forno. Prima di mettere il prodotto nella camera dell'apparecchio, verificare se la temperatura desiderata corrisponde alla temperatura effettiva all'interno dell'apparecchio. I prodotti congelati non devono superare i -18°C. Se si mette i prodotti non raffreddati, si può causare un malfunzionamento dell'apparecchio o anche il deterioramento.

tomaticamente gli intervalli di temperatura. Il driver digitale intelligente funziona in modo seguente: in caso di aumento di temperatura e dopo aver raggiunto il punto di accensione predeterminato il compressore è acceso. Poi, quando la temperatura raggiunge il valore predefinito, il compressore è spento.

Perché l'apparecchio funzioni correttamente i prodotti devono messi in modo da non interferire la circolazione dell'aria fredda all'interno dell'apparecchio. Durante l'apertura della porta, l'aria fredda esce dalla camera e per questo è consigliabile limitare l'apertura al minimo necessario e solo per il tempo necessario per rimuovere o mettere i prodotti. Non mettere i prodotti sulla parte superiore dell'apparecchio.

Pannello di controllo

Simbolo Nome Tipo Modalita Significato

	Su/Interrutore	Pulsante	Premere e mantenere per almeno 3 secondi	Alterna stati ON/OFF
			Premere e rilasciare	Scorrere gli elementi, aumentare il valore del parametro selezionato. (In modalità di program-mazione)
	Giù/Sbrina-mento	Pulsante	Premere e mantenere per almeno 3 secondi	Avviare lo sbrinamento manuale
			Premere e rilasciare	Scorrere gli elementi, aumentare il valore del parametro selezionato. (In modalità di program-mazione)
	Set/Mute Pulsante		Premere e rilasciare Tacita allarme acustico
			Premere e mantenere per almeno 1 secondi	Visualizza/permette di impostare set point
			Premere e mantenere per almeno 3 secondi	Accesso menù impostazione parametri
	Aux Spia Illuminato Uscita aggiuntiva attiva (modalità di servizio)
	Orologio(RTC)	Spia Illuminato		RTC presente, abilitato (tEN=1) ed è stata im-postata almeno una fascia oraria (modalità di servizio).
	Alarme Spia Illuminato Allarme in corso
	Ventilatore Spia		Illuminato Ventilatore acceso
			Lampeggia	L'inizio del ventilatore è ritardato a causa di un arresto esterno; è in corso un'altra procedura.
	Sbrina-mento	Spia	Illuminato Sbrinamento in corso
			Lampeggia	L'inizio dello sbrinamento è ritardato a causa di un arresto esterno; è in corso un'altra procedura.
	Compres-sore	Spia	Illuminato Compressore funziona
			Lampeggia	L'inizio del compressore è in (procedura di protezione)

Funzionamento del pannello di controllo

Visualizzazione del valore

• Per visualizzare il valore predefinito, premere e rilasciare immediatamente il pulsante [SET/MUTE].
• Premere e mantenere il pulsante [SET/MUTE] per almeno 1 secondi per cambiare il valore predefinito. Il valore predefinito sarà visualizzato.

- Per modificare il valore predefinito, premere i pulsanti [SU / INTERRUTTORE] o [GIÙ / SBRI-NAMENTO]. Per salvare il nuovo valore predefinito, premere di nuovo il pulsante [SET/MUTE], o aspettare 15 secondi.

Impostazione parametri di default

Per impostare i parametri di default:

• Togliere tensione allo strumento
• Ricollegare tensione tenendo premuti i tasti [SET/MUTE] e [GIÙ / SBRINAMENTO]
• A display compare la scritta "CF"

- Dopo qualche secondo lo strumento inizia a funzionare secondo la confi gurazione di default. È necessario l'aggiornamento dei parametri impostati diversamente.

Avvertenze: l'applicazione di tale procedura comporta la perdita della personalizzazione del set di parametri eventualmente presente.

Abilitare / disabilitare il ciclo continuo

Per abilitare / disabilitare il ciclo continuo, premere [SU / INTERRUTTORE]+ [GIÙ / SBRINAMENTO] e mante-nere per almeno 3 secondi. Diodo "CC" lampeggia.

Avvio dello scongelamento manuale

Per iniziare lo scongelamento manuale, premere e tenere premuto il pulsante [GIÙ / SBRINAMENTO] per più di 3 secondi.

Allarmi

Allarme Errore

EE Errore del parametro dell’unità

EtC Allarme orologio

HI Allarme temperatura massima

LO Avviso minimo di temperatura

IA Avviso esterno

cht Allarme condensatore sporco

dOr Porta aperta

Pulizia e manutenzione

ATTENZIONE: Prima della pulizia e/o la manutenzione, assicurarsi che l'apparecchio NON è collegato all'alimentazione elettrica. La manutenzione deve essere eseguita da persone qualificate o autorizzate.

Pulizia

Il funzionamento corretto e la durata di vita dell'apparecchio dipendono in gran parte dalla corretta e sistematica manutenzione. La pulizia giornaliera della camera di refrigerazione / congelamento è essenziale e necessaria per prevenire la crescita e lo sviluppo dei batteri. Prima della pulizia, effettuare lo sbrinamento manuale con la porta aperta e il tappo di scarico rimosso. Seguire le istruzioni riportate di seguito:

- Non utilizzare getti d'acqua diretta e acqua sotto pressione per pulire l'apparecchio in quanto ciò potrebbe danneggiare l'installazione elettrica..

• Non utilizzare oggetti metallici per rimuovere il ghiaccio all'interno dell'apparecchio – rischio di graffi e / o danni alle superfici interne.
• Per la pulizia utilizzare solo l'acqua tiepida (non calda!) con un detergente delicato. Per asciugare utilizzare un panno morbido.
• Evitare sostanze corrosive – compresi cloro (anche le sue soluzioni), soda caustica, acido cloridrico, aceto, candeggiante ecc.

Si raccomanda di utilizzare guanti protetti- vi durante la pulizia dell'apparecchio.

Pulizia del condensatore

Prima di pulire il condensatore, assicurarsi che l'apparecchio NON sia collegato all'alimentazione elettrica.

Per garantire il funzionamento corretto e la durata di vita dell'unità di condensazione dell'apparecchio, pulire assolutamente il condensatore almeno una volta al mese. Per la pulizia del condensatore utilizzare un'aspirapolvere o una spazzola stretta con una setola lunga. Si raccomanda di utilizzare i guanti protettivi, questo riduce il rischio di lesio-

Manutenzione

Si deve controllare a intervalli regolari (almeno una volta all'anno) la condizione tecnica dell'apparecchio. È importante che l'ispezione sia eseguita da personale qualificato e autorizzato.

Verificare che:

• Il sistema di evacuazione di condensato funziona correttamente.
• Non ci sono perdite di sostanza refrigerante / congelante e l'installazione di raffreddamento funziona correttamente.

ni contro i bordi taglienti. L'unità di condensazione sporca, riduce la potenza del motore aumentando il consumo energetico.

Fare attenzione a non danneggiare l'installazione di raffreddamento.

Si raccomanda di utilizzare guanti protettivi durante la pulizia del condensatore – rischio di lesioni.

• Lo stato tecnico dell'installazione elettrica è completamente sicuro.
• La guarnizione nella porta e la porta si chiudono correttamente.
• Il condensatore è stato pulito.
• Il pannello di controllo funziona correttamente.

Stoccaggio dei prodotti alimentari

Per ottenere il funzionamento corretto del refrigeratore, seguire le seguenti istruzioni:

• Mettere i prodotti nel refrigeratore solo dopo quando esso ha raggiunto la temperatura desiderata che si può controllare sul display.
• Non mettere i cibi o i liquidi caldi nell'apparecchio.

• Se possibile, il cibo deve essere imballato o protetto (la circolazione dell'aria provoca l'essicazione del cibo più rapido).

• Non limitare la circolazione dell'aria all'interno della camera (ostacoli inutili).

• Evitare aperture frequenti e prolungate della porta.
• Aspettare il momento prima di aprire la porta, se è appena stata chiusa (il vuoto prodotto all'interno della camera dopo la chiusura della porta rende difficile l'apertura immediata della porta – questo fenomeno è normale).

Risoluzione dei problemi

Il funzionamento difettoso è spesso causato da problemi semplici che possono essere facilmente rimossi senza chiamare un tecnico. Pertanto, in caso di guasto, si deve eseguire i passi di seguito.

Se l'apparecchio non funziona verificare che:

• La spina è correttamente inserita nella presa di corrente.
• Il cavo di alimentazione non è danneggiato.

Se la temperatura desiderata non è raggiunta, controllare che:

• L'interruttore di controllo è acceso.
- Le impostazioni del pannello di controllo non sono corretti. (vedi Manutenzione),
- L'apparecchio è in fase di sbrinamento o è subito dopo questa fase.
- Il condensatore non è coperto di polvere.
- L'apparecchio non è impostato vicino alla sorgente di calore o il flusso di aria intorno all'unità di condensazione non è bloccato.

• Le merci stoccate o altri oggetti non consentono di chiudere correttamente la porta.
• L'apparecchio non funziona in condizioni anormali (il sovraccarico, troppi prodotti all'interno, i prodotti bloccano la circolazione dell'aria).

Quando il refrigeratore genera rumore eccessivo verificare che:

• Non ci sono viti allentate sul quadro,
- L'apparecchio è stato posto in posizione stabile ed è correttamente livellato.

Se dopo aver eseguito questi controlli il dispositivo non funziona correttamente, si raccomanda di contattare il supporto tecnico. Si deve essere pronto a comunicare le seguenti informazioni:

• Nome commerciale del modello e numero di serie (entrambi le informazioni sono riportati sulla targhetta).
• I codici di allarme visualizzati sul display del pannello di controllo.

Rischio poco probabile

In caso di incendio scollegare il refrigeratore dalla rete elettrica e utilizzare un estintore a polvere, se possibile.

Garanzia

Qualsiasi difetto che influenza la funzionalità del dispositivo che compaia entro un anno dall'acquisto sarà corretto a titolo interamente gratuito o con la sostituzione del prodotto che è stato utilizzato e sottoposto a manutenzione corretta seguendo le istruzioni, senza alcuna violazione. I diritti legali del cliente non sono assolutamente modificati. Nel caso in cui l'intervento di manutenzione o sostituzione sia previsto nel periodo di validità della garanzia, precisare dove e quando si è acquistato il prodotto, possibilmente allegando lo scontrino.

In linea con la nostra politica di sviluppo continuo dei prodotti, ci riserviamo il diritto di modificare il prodotto, l'imballo e le specifiche di documentazione, senza notifica alcuna.

Smaltimento e protezione dell'ambiente

In caso di ritiro dell'apparecchiatura dal funzionamento il prodotto non può essere smaltito con altri rifiuti domestici. L'utente è responsabile della consegna dell'attrezzatura al punto di raccolta appropriato per l'attrezzatura usata. Il mancato rispetto delle disposizioni sopramenzionate può comportare l'imposizione di sanzioni in conformità con le normative vigenti in materia di smaltimento dei rifiuti. La raccolta e il riciclaggio selettivi di attrezzature usate contribuiscono alla conservazione delle risorse naturali e garantiscono il riciclaggio in modo tale da non nuocere alla salute e all'ambiente. Per ulteriori informazioni sui luoghi di smaltimento delle apparecchiature usate per il riciclaggio, contattare la società locale di raccolta dei rifiuti. Il produttore e l'importatore non sono responsabili per il riciclaggio e il trattamento dei rifiuti in modo ecologico, sia direttamente che nel quadro del sistema pubblico.

Stimate client,

- Errori di cambiamenti, di stampa e di impaginazione riservati.
