MANUALE UTENTE GH 2000 K Güde

Traduzione del Manuale d’Uso originale Termoventilatore ceramico

FRANÇAIS IT31 Dati tecnici Termoventilatore in ceramica GH 2000 K Articolo n. 85178Collegamento alla rete elettrica 220-240 V~, 50-60 HzPotenza termica 2 kWNumero di stadi di riscaldamento 2Stadi di riscaldamento 1 / 2 kWConsumo massimo di energia 2 kWAssorbimento di corrente nominale 8,7 ACapacità di riscaldamento degli ambientica. 45 m Ecienza annuale del riscaldamento degli ambienti

36 % Portata d'aria 103 m

Lunghezza del cavo di collegamento 150 cmTipo di spinaCEE 7/7 (spina ibrida con contat to di protezione)Protezione dal surriscaldamento 85 °CTipo/classe di protezione IP20 / IIndicazione del valore di rumore L a 1 m di distanza 51,5 dBDimensioni L x L x H 195 x 150 x 235 mmPeso netto/lordo 1,4/1,7 KG Informazioni necessarie sui riscaldatori elettrici per ambienti singoli Potenza calorifica Potenza termica nominale P nom 2,0 kWPotenza termica minima (indicativa) P min 1,0 kWMassima potenza termica continua Pmax, c2,0 kW Consumo di corrente supplementare A potenza termica nominale el max

A potenza termica minima el min

In modalità standby el 0,0 kW Tipo di erogazione di calore, solo per riscaldatori elettrici ad accumulo (selezionarne uno) Controllo manuale dei costi di riscaldamento con termostato integrato -Controllo manuale dei costi di riscaldamento con rilevamento della temperatura ambiente e/o esterna Controllo manuale dei costi di riscaldamento con rilevamento della temperatura ambiente e/o esterna Emissione di calore assistita dal ventilatore

Tipo di emissione di calore/regolazione della temperatura ambiente (selezionarne uno) Emissione di calore a un livello senza regolazione della temperatura ambiente -Due o più livelli manuali senza regolazione della temperatura ambiente -Con regolazione della temperatura ambiente tramite termostato meccanicoCon regolazione della temperatura ambiente Regolazione elettronica della temperatura ambiente più timer giornaliero Regolazione elettronica della temperatura ambiente più timer settimanale

Altre opzioni di regolazione (possibilità di selezione multipla) Regolazione della temperatura ambiente con rilevamento della presenza Controllo della temperatura ambiente con rilevamento dello stato di apertura della nestra Con opzione di regolazione da remoto Con regolazione adattativa dell'accensione Con limitazione del tempo di funzionamento Con sensore di temperatura "Black Bulb", nero ITALIANO IT32 Spiegazione di queste istruzioni Le presenti istruzioni per l'uso sono valide solo per gli apparecchi indicati nel titolo. Non utilizzare l'apparecchio prima di aver letto attentamente le istruzioni per l'uso. In caso di dubbi sul collegamento e sul funzionamento dell'apparecchio, contattare il servizio clienti. Avvertenze e istruzioni di sicurezza Avviso di tensione elettrica Indica situazioni di pericolo per la vita e la salute delle persone a causa della tensione elettrica. Avviso di supercie calda Indica situazioni di pericolo per la vita e la salute delle persone a causa di superci calde. Avvertenza Indica una situazione di pericolo che può provocare lesioni gravi o morte. ATTENZIONE Indica una situazione di pericolo che può provocare lesioni lievi o moderate. Nota Indica una situazione che può causare danni alle cose. Inoltre, qui troverete ulteriori informazioni. Sicurezza Avvertenze Leggere attentamente le istruzioni per l'uso prima della messa in funzione e dell'utilizzo dell'apparecchio e conservarle per eventuali riferimenti futuri! Leggere tutte le avvertenze e le istruzioni di sicurezza. La mancata osservanza delle informazioni e delle istruzioni di sicurezza può causare gravi lesioni e/o danni alle cose. Uso previsto Il riscaldatore deve essere utilizzato solo in ambienti chiusi e protetti dall'umidità. Questo apparecchio è destinato esclusivamente al riscaldamento di abitazi- oni private. È adatto solo per locali ben isolati o per un uso occasionale. Quando si utilizza l'apparecchio, rispettare sempre le norme locali in materia di edilizia e di protezione antincendio, nonché i fusibili elettrici necessari. L'apparecchio può essere utilizzato solo in base alla sua destinazione d'uso. Il produttore non può essere ritenuto responsabile per eventuali danni causati dall'inosservanza delle disposizioni delle norme generalmente applicabili e delle disposizioni del presente manuale. L'unità è adatta principalmente come riscaldatore aus

iliario ed è destinata esclusivamente all'installazione a pavimento. Aree di applicazione vietate L'apparecchio non è adatto all'uso commerciale o industriale. Non installare l'unità in ambienti a rischio di esplosione o incendio. L'apparecchio non è destinato all'asciugatura degli indumenti o al montaggio sotto i banchi o nelle canaline del pavimento. L'unità non deve essere utilizzata all'aperto. L'unità non deve essere utilizzata per il montaggio a parete o a sotto. L'apparecchio non deve essere collocato su terreni bagnati o allagati. L'apparecchio non deve essere utilizzato per il riscaldamento di veicoli. Non collocare oggetti (o indumenti) sull'unità. Non è consentito riscaldare ambienti al di sotto dei 4 m2 . Pericolo di surriscaldamento! Non utilizzare l'apparecchio in prossimità di solventi, benzina, vernici, altri vapori altamente inammabili o in locali in cui sono conservati. L'apparecchio non deve essere utilizzato in ambienti umidi. Non immergere mai l'unità nell'acqua. Non è consentito apportare modiche strutturali, aggiunte o trasformazioni non autorizzate all'unità. Requisiti dell'operatore Le persone che utilizzano l'apparecchio devono aver letto e compreso a fondo le istruzioni per l'uso, in particolare il capitolo sulla sicurezza. Gli utenti devono essere consapevoli dei pericoli che si presentano quando si utilizzano apparecchi elettrici in ambienti umidi. Le riparazioni e gli interventi non descritti nelle presenti istruzioni devono essere eseguiti esclusiva

mente da personale qualicato. Le riparazioni che richiedono l'apertura dell'apparecchio sono riservate esclusivamente al produttore o al suo servizio clienti.

ITALIANO IT33 Simboli sull'unità

Importanti istruzioni di sicurezza Avvertenze Questo apparecchio può essere utilizzato da bambini a partire dagli 8 anni di età e da persone con ridotte capacità siche, sensoriali o mentali o con mancanza di esperienza e/o conoscenza, a condizione che abbiano ricevuto supervisione o istruzioni per l'uso dell'apparecchio in modo sicuro e che comprendano i pericoli connessi. I bambini non devono giocare con il prodotto. La pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambini senza supervisione. I bambini di età inferiore ai 3 anni non devono avvicinarsi al prodotto se non sotto costante controllo. I bambini di età compresa tra i 3 e gli 8 anni possono accendere o spegnere il prodotto solo se è stato installato e posizi

onato secondo le consuete istruzioni per l'uso e se sono stati sorvegliati e adeguata

mente istruiti sul suo uso corretto e sicuro e hanno compreso i possibili pericoli. I bambini di età compresa tra i 3 e gli 8 anni non devono collegare, regolare, pulire o eseguire operazioni di manutenzi

one sul prodotto. ATTENZIONE Alcune parti del prodotto possono diventare molto calde e causare ustioni. Occorre prestare particolare attenzione in presenza di bambini e persone vulnerabili. Non lasciare l'unità incustodita quando è in uso. Attenzione alla supercie calda! Alcune parti dell'apparecchio possono diventare molto calde e causare ustioni. Non toccare le superci calde. Quando l'apparecchio è in funzione, può essere spostato solo utilizzando la maniglia di trasporto in dotazione. Avvertenza Pericolo di incendio! Per evitare il surriscaldamento, non coprire l'unità. Non utilizzare o conservare sostanze esplosive o inammabili (ad es. benzina, carta o vernice) in prossimità del prodotto. Avviso di tensione elettrica Staccare sempre la spina quando l'apparecchio non è in uso o per pulirlo. Non tirare il cavo per non danneggiare l'apparecchio. Fare attenzione a non dan

neggiare l'apparecchio o il cavo con oggetti appuntiti o in qualsiasi altro modo. Controllare che il cavo non sia danneggiato prima di metterlo in funzione. Non mettere in funzione l'apparecchio se il cavo di alimentazione o la spina sono danneggiati. I cavi di alimentazione o le spine di rete danneggiati devono essere sostituiti dal produttore, dal suo servizio clienti o da un elettricista qualicato. Avviso di tensione elettrica Proteggere le parti elettriche dall'umidità. Non immer- gere mai le parti elettriche in acqua o altri liquidi durante la pulizia o il funzionamento per evitare scosse elettriche. Non tenere mai l'apparecchio sotto l'acqua corrente. Non utilizzare mai l'apparecchio in ambienti umidi. I comandi non devono essere toccati da persone che si trovano in acqua. Assicurarsi sempre che le mani siano asciutte prima di toccare i comandi dell'apparecchio o la spina per il collegamento alla rete elettrica. Lasciare asciugare l'unità dopo la pulizia a umido e non utilizzarla mai quando è bagnata. Prima di immagazzinare, assemblare, trasformare, trasportare, pulire o eseguire lavori di manutenzione, spegnere sempre l'unità e scollegarla dall'alimentazione estraendo la spina di rete. Lasciare quindi rareddare l'unità. Assicurarsi che nessun oggetto estraneo penetri nelle fessure di ventilazione. Si rischiano scosse elettriche, incendi o danni all'unità. Non ostruire le fessure di ventilazione con oggetti. Mantenere l'unità pulita. Le cause più comuni di surriscaldamento sono i depositi di polvere o particelle nell'apparecchio. È necessario rimuovere regolarmente questi depositi spegnendo l'apparecchio e aspirando le bocchette con un aspirapolvere. ITALIANO Attenzione alle superci calde!Rischio di ustioni!Attenzione: per evitare il surriscaldamento del riscalda-tore, non coprirlo.Per ridurre il rischio di lesioni, leggere le istruzioni per l'uso.Le apparecchiature elettriche o elettroniche danneggia-te e/o da smaltire devono essere consegnate presso gli appositi punti di riciclaggio.Marchio di conformità europeo34 Non utilizzare l'apparecchio con un interruttore di programma, un timer, un sistema di controllo a distanza separato o qualsiasi altro dispositivo che accenda automaticamente l'apparecchio, poiché esiste il rischio di incendio se l'apparecchio è coperto o posizionato in modo errato. Non rimuovere i segnali di sicurezza, le etichette o gli adesivi dall'apparecchio e conservarli in condizioni di leggibilità. Non sedersi sull'unità. Non utilizzare l'unità se presenta danni visibili dovuti a cadute o altre cause. Nota Per evitare malfunzionamenti, sistemare sempre l'apparecchio in posizione diritta. Protezione dal surriscaldamento L'unità è dotata di un termostato di sicurezza. In caso di surriscaldamento, cioè di superamento della tempe- ratura di esercizio, questo si attiva e il riscaldamento viene disattivato. La ventola continua a funzionare per rareddare l'unità. Cercare la causa del surriscalda- mento ed eliminarla. Quando l'unità si è rareddata a sucienza, si riaccende automaticamente. Tuttavia, se l'apparecchio diventa troppo caldo o se il termostato di sicurezza non si attiva in caso di surriscaldamento, la protezione contro il surriscalda

mento entra in funzione e l'apparecchio si spegne completamente. In questo caso, contattare il servizio clienti. Attenzione al surriscaldamento! Non alimentare l'unità tramite un dispo

sitivo di commutazione esterno, come un timer, né collegarla a un circuito che viene regolarmente acceso e spento da un dispositivo. Ciò può provocare il ripristino involontario del limitatore di temperatura di protezione. Comportamento in caso di emergenza

1. Spegnere immediatamente l'unità.

2. In caso di emergenza, scollegare l'unità dalla

rete elettrica. Staccare quindi il cavo di aliment

azione dalla presa aerrandolo per la spina.

3. Un apparecchio difettoso non deve essere

collegato alla rete elettrica! Montaggio e messa in servizio Consegna Estrarre l'unità dall'imballaggio e rimuovere completa- mente tutte le parti dell'imballaggio dall'unità. Svolgere completamente il cavo di alimentazione e assicurarsi che non sia danneggiato. Attenzione Pericolo di soocamento! Tenere le parti dell'imballaggio fuori dalla portata dei bambini e smaltirle il prima possibile. Avvertenza Al momento della consegna, l'autista del servizio pacchi deve confermare i danni visibili all'imballaggio esterno. Se il danno da trasporto viene riscontrato solo durante il disimballaggio, è necessario informare per iscritto il servizio pacchi entro 24 ore dalla consegna per ritenerlo responsabile del danno. Sito di installazione Attenzione Se l'installazione non è corretta, sussiste il rischio di incendio! Quando si installa l'unità, è necessario osservare quanto segue: Attenzione L'apparecchio non deve essere utilizzato in locali di piccole dimensioni se vi sono persone che non sono costantemente sorvegliate e non possono uscire dal locale in modo autonomo. Collocare l'unità in posizione stabile ed eretta su una supercie piana e stabile. Non collocare l'apparecchio su una supercie inam- mabile. Non collocare l'unità su tappeti a pelo profondo. Attenzione È necessario mantenere una dis

tanza di sicurezza di almeno 1 m tra l'ingresso e l'uscita dell'aria dell'apparecchio e tutti i materiali combustibili come letti, divani, tes

suti e tende. Posizionare l'unità in modo che persone, animali e piante non si trovino direttamente nel getto d'aria. Non utilizzare mai l'apparecchio in ambienti umidi. Assicurarsi che l'unità non venga a contatto con umidità o acqua. Evitare le nestre e le porte aperte. L'apparecchio non deve essere collocato direttamente sotto una presa di corrente. Non collocare l'apparecchio nelle imme

diate vicinanze di vasche da bagno, docce o piscine. Posizionare l'apparecchio in modo che la spina di rete sia sempre accessibile. Le unità non devono essere installate in un'atmosfera contenente olio, zolfo o sale.

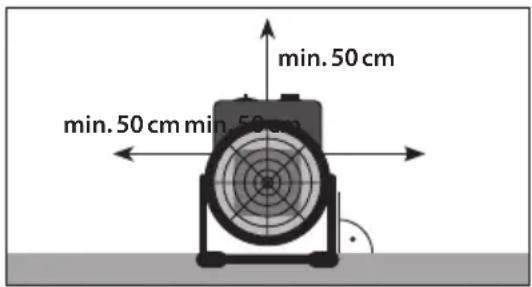

ITALIANO IT35 Non installare le unità in locali a rischio di incendio (ad es. legnaie). Non collocare mai l'apparecchio vicino a un bruciatore a gas o elettrico. L'apparecchio non deve essere installato all'aperto! Le distanze minime devono essere rispettate. Vedere il graco seguente.

Collegamento elettrico

1. Svolgere completamente il cavo di alimenta-

2. Assicurarsi che la tensione dell'apparecchio

(vedi targhetta) e la tensione di rete corrispon

3. Assicurarsi che l'unità sia completamente

spenta quando la si collega.

4. Collegare la spina di rete solo a una presa di

corrente correttamente installata e dotata di fusibile con contatto di terra.

5. Assicurarsi che il cavo di alimentazione venga

sempre fatto passare dietro l'apparecchio, mai davanti! Avviso di tensione elettrica Attenzione: pericolo di incendio! Le prolunghe del cavo di rete devono essere scelte tenendo conto della potenza di collegamento dell'apparecchio, dell'uso previsto e della lunghezza del cavo. Non utilizzare prese multiple. Non collegare al circuito di alimentazione altri dispositivi potenti. Assicurarsi che le prolunghe siano completamente srotolate o non avvolte.

Controllare sempre le condizioni del cavo di alimentazione prima di utilizzare l'unità. In caso di dubbi sulle condizioni del cavo di alimentazione, contattare il servizio clienti. Posare il cavo di alimentazione in un punto in cui non si possa inciampare. Non tirare mai l'apparecchio per il cavo di alimentazi

one, ma utilizzare l'apposita maniglia. Nota Durante il funzionamento iniziale o dopo un lungo periodo di inutilizzo, possono vericarsi odori. ITALIANO IT36

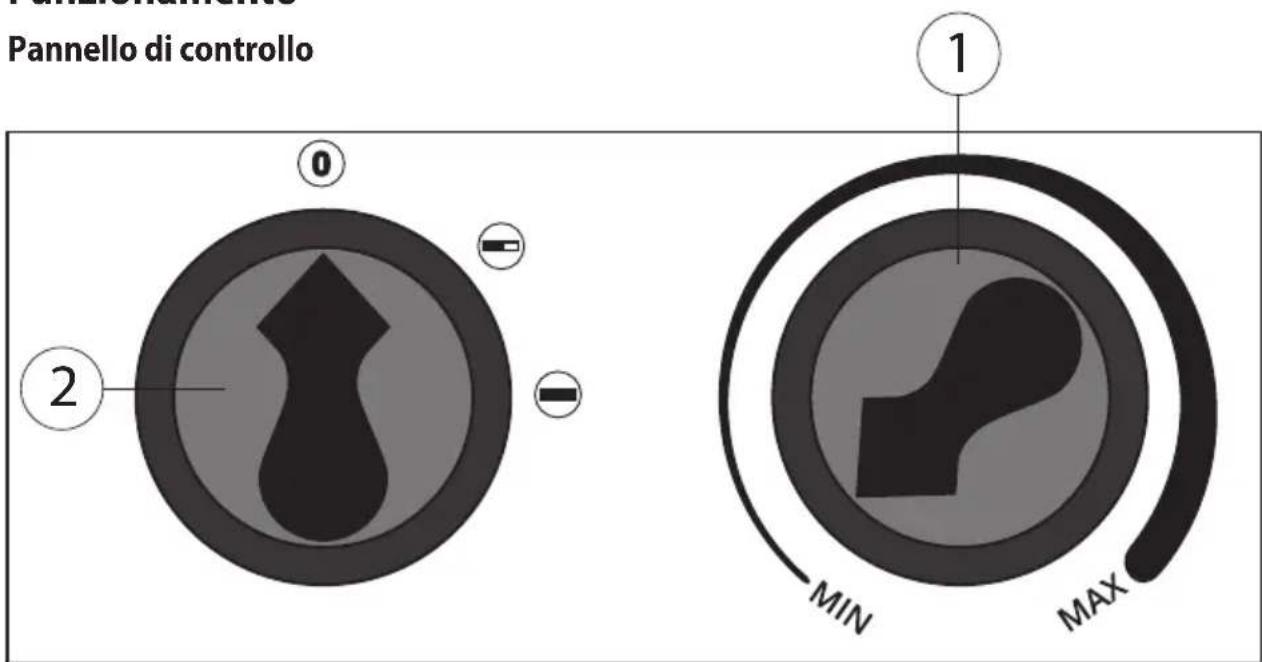

Posizione Termoventilatore in ceramica GH 2000 1 Bouton de réglage du thermostat d'ambiance2 Bouton de réglage des niveaux de chauage Accendere l‘unità Se l‘apparecchio è stato congurato correttamente e pronto per il funzionamento come descritto nel capi-tolo Messa in funzione, è possibile accenderlo. Imposta il livello di riscaldamento Con il comando di funzione è possibile scegliere tra il livello di riscaldamento 1 e il livello di riscaldamento 2. » Posizione : livello di riscaldamento 1 (1000 W) » Posizione : livello di riscaldamento 2 (2000 W) Impostazione del termostato ambiente

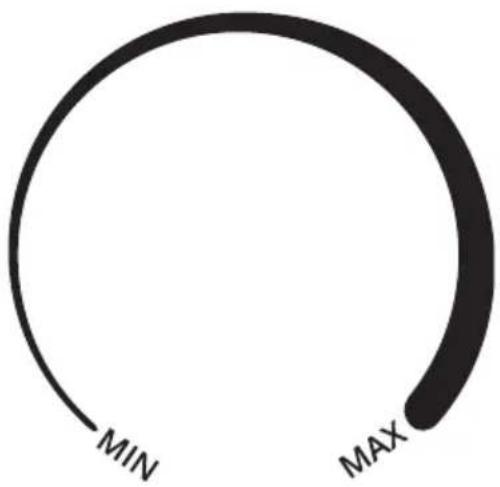

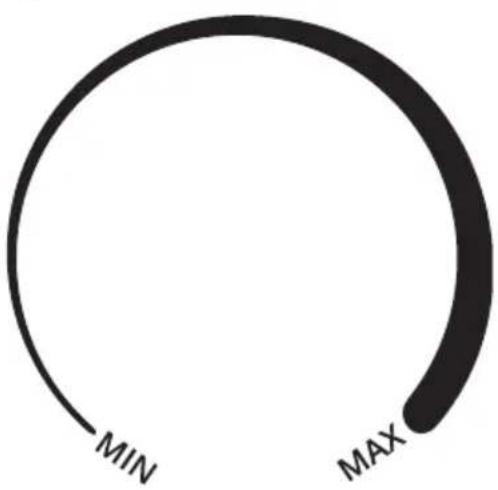

Per impostare il comando rotativo continuo del termostato ambiente sulla temperatura ambiente desiderata, procedere come segue:1. Impostare la manopola al massimo.2. Lasciare funzionare l‘apparecchio no a raggiun gere la temperatura ambiente desiderata.3. Ruotare lentamente la manopola di regola-zione no a sentire uno scatto. A questo punto l'elemento riscaldante si spegne. Tuttavia, il ventilatore continua a funzionare perché non è collegato al termostato ambienteL'apparecchio regola ora automaticamente la tem peratura ambiente tramite il termostato ambiente, spegnendo automaticamente l'elemento riscaldante quando viene superata la temperatura impostata e riac-cendendolo quando la temperatura scende al di sotto di tale valore. A tal ne, è necessario impostare il livello di riscaldamento 1 o 2 sul regolatore di funzione

Nota La temperatura ambiente desiderata deve essere superiore a quella attuale. Spegnere l‘unità

1. Impostare la manopola di regolazione continua

del termostato ambiente su min.2. Spegnere l‘apparecchio posizionando il selettore di funzione su 0.3. Scollegare il cavo di alimentazione dalla presa di corrente.4. Lasciare rareddare completamente l‘apparecchio.

Funzionamento Pannello di controllo37 ITALIANO

Risoluzione dei problemi Problema Causa Soluzione Unità non fun-zionante/non riscaldataL‘unità è priva di alimentazioneControllare la presa di correnteInserire corretta mente la spina di reteControllare il fusibi le di casaL'apparecchio, il cavo di rete o la spina di rete sono difettosi.Contattare il servizio clienti o un tecnico speci alizzatoLa temperatura ambiente è superiore a quella impostata sul termostato.Aumentare la temperatura del termostatoNon è stato impostato alcun livello di ris caldamentoRegolare il livello di riscaldamentoÈ intervenuto il ter mostato di sicurezzaSpegnere l‘apparecchio e scollegare la spina di rete.Eliminare la causa del surriscaldamen to prima di riavviare l‘apparecchio.È intervenuta la protezione contro il surriscaldamentoSpegnere l‘apparecchio e scollegare la spina di rete.Contattare il servizio clienti o un tecnico speci alizzatoFlusso d‘aria ridottoIngresso e uscita dell'aria non liberiPulire e rispettare le distanze minime Nota Dopo tutte le operazioni di ricerca guasti, manutenzione e pulizia, attendere almeno 5 minuti prima di riaccen-dere l'unità.Se l'apparecchio continua a non funzionare corret tamente, contattare il servizio clienti o un elettricista autorizzato. L'apparecchio deve essere controllato e, se necessario, riparato.

Pulizia e manutenzione Avviso di supercie calda Avviso di tensione elettricaPrima di procedere alla pulizia, spegnere sempre l'apparecchio, staccare la spina e lasciare rareddare l'apparecchio.Non immergere mai l'apparecchio in acqua per la pulizia, poiché ciò potrebbe provocare scosse elettriche o incendi.Non toccare mai la spina di rete con le mani bagnate o umide.Rimuovere la polvere dall'unità con un panno asciutto.Per rimuovere le macchie si può utilizzare un panno leggermente umido.

Avviso di tensione elettricaGli interventi sui componenti elettrici possono essere eseguiti solo da un'azienda specializzata autorizzata.Le riparazioni e gli interventi non descritti nelle presenti istruzioni devono essere eseguiti esclusivamente da personale qualicato. Utilizzare solo accessori e ricambi originali. Le riparazioni che richiedono l'apertura dell'apparecchio sono riservate esclusivamente al produttore o al suo servizio clienti. Mantenere sempre pulito l'apparecchio, in particolare le fessure di ventilazione. Immagazzinamento Avviso di supercie caldaPrima di riporlo, scollegare sempre il cavo di alimentazi one dalla presa di corrente aerrandolo per la spina.Spegnere l'apparecchio e lasciarlo rareddare prima di riporlo. Pulire l'apparecchio (vedere il capitolo Pulizia) e riporlo nell'imballaggio originale.Conservare l'apparecchio in un luogo ben ventilato e asciutto, fuori dalla portata dei bambini.Conservare l'unità al riparo da calore, gelo, luce solare diretta e polvere.Conservare l'unità in posizione verticale.38 Garanzia Il periodo di garanzia è di 24 mesi per i consumatori e inizia al momento dell'acquisto dell'apparecchio. La garanzia copre solo i difetti dovuti a difetti di mate

riale o di fabbricazione. Quando si reclama un difetto ai sensi della garanzia, è necessario allegare la ricevuta d'acquisto originale con la data di vendita. L'uso improprio, ad esempio il sovraccarico dell'apparecchio, l'uso della forza, i danni dovuti a inus

si esterni o a corpi estranei, sono esclusi dalla garanzia. Anche la mancata osservanza delle istruzioni per l'uso e la normale usura sono escluse dalla garanzia. Informazioni importanti per i clienti! Si prega di notare che una restituzione entro o anche al di fuori del periodo di garanzia deve sempre essere eettuata nell'imballaggio originale. In questo modo si evitano inutili danni da trasporto e la loro spesso controversa risoluzione. Solo nella scatola originale il dispositivo è protetto in modo ottimale, garantendo così un'elaborazione senza intoppi. Servizio Avete domande tecniche? Un reclamo? Avete bisogno di pezzi di ricambio o di istruzioni per l'uso? Sulla homepage dell'azienda Güde GmbH & Co KG (www.guede.com), nell'area di assistenza, vi aiuteremo in modo rapido e non burocratico. Aiutateci ad aiutarvi. Per poter identicare il vostro apparecchio in caso di reclamo, abbiamo bisogno del numero di serie, del nu- mero di articolo e dell'anno di produzione. Tutti questi dati sono riportati sulla targhetta. Tel.: [phone] / 700-360 Fax: [phone] E-Mail: [e-mail] Smaltimento Avvertenza Pericolo di soocamento! Tenere le parti dell'imballaggio fuori dalla portata dei bambini e smaltirle il prima possibile. L'imballaggio protegge l'unità da eventuali danni durante il trasporto. I materiali di imballaggio sono soli

tamente selezionati in base agli aspetti di compatibilità ambientale e di smaltimento e sono quindi riciclabili. Il reinserimento dell'imballaggio nel ciclo dei materiali consente di risparmiare materie prime e di ridurre la quantità di riuti. Le parti dell'imballaggio (ad es. fogli, polistirolo®) possono essere pericolose per i bambini. Non smaltite gli apparecchi elettrici tra i riuti domestici, ma utilizzate i punti di raccolta del vostro comune. Chie

dete alle autorità locali l'ubicazione dei punti di raccolta. Se gli apparecchi elettrici vengono smaltiti in modo incontrollato, le sostanze pericolose possono entrare nelle falde acquifere e quindi nella catena alimentare durante gli agenti atmosferici, oppure la ora e la fauna possono essere avvelenate per anni. Se si sostituisce l'apparecchio con uno nuovo, il venditore è obbligato per legge ad accettare il vecchio apparecchio per lo smaltimento, almeno gratuitamente. Per lo smaltimento dell'unità è necessario attenersi alle norme vigenti in materia di smaltimento dell'olio usato. I dispositivi danneggiati e/o da smaltire de- vono essere consegnati presso gli appositi punti di riciclaggio.
