Duetto Light 15A - Altoparlante FiveO - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo Duetto Light 15A FiveO in formato PDF.
| Tipo di prodotto | Cassa attiva a banda larga |
| Marca | FiveO (su licenza Elettronica Montarbo srl) |
| Modello | Duetto Light 15A |
| Dimensioni (L x P x A) | 430 mm x 380 mm x 685 mm |
| Peso | 21 kg |
| Alimentazione elettrica | CA 115 V / 230 V, 50-60 Hz (selettore di tensione) |
| Potenza continua (BF - AF) | 300 W + 70 W |
| Potenza massima (BF - AF) | 400 W + 100 W |
| Risposta in frequenza | 50 Hz a 20 kHz |
| Livello di pressione sonora (1 W a 1 m) | 99 dB SPL |
| SPL massimo | 123 dB SPL |
| Dispersione nominale (H x V) | 90° x 50° |
| Tipo di crossover | Attivo 24 dB/ottava |
| Frequenza del crossover | 1700 Hz |
| Ingressi audio | 1x XLR micro, 1x XLR linea simmetrica, 1x RCA linea simmetrica |
| Uscite audio | 1x XLR linea, 1x Jack 6,35 mm linea |
| Regolazioni | Volume microfono, volume linea, volume generale, EQ bassi e acuti (-12 dB a +12 dB) |
| Indicatori | LED di alimentazione (verde), LED di clip (rosso) |
| Protezioni | Limitatore e sonda termica |
| Montaggio | Base per asta (piede), incavi per impilamento, punti di aggancio, supporti per ritorno palco inclusi |
| Accessori inclusi | Cavo di alimentazione (3 m), supporti per ritorno palco, manuale d'uso, certificato di garanzia |
| Temperatura di funzionamento | 5°C a 35°C |
| Umidità di funzionamento | 25% a 85% UR (senza condensa) |
Domande frequenti - Duetto Light 15A FiveO
Domande degli utenti su Duetto Light 15A FiveO
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Altoparlante in formato PDF gratuitamente! Trova il tuo manuale Duetto Light 15A - FiveO e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Duetto Light 15A del marchio FiveO.
MANUALE UTENTE Duetto Light 15A FiveO
Nell'interesse della propria e della altrui sicurezza, e per non invalidare la garanzia, si raccomanda una attenta lettura di questa sezione prima di utilizzare il prodotto.
- Leggete tutta la documentazione prima di utilizzare l'apparecchiatura.
- Conservate tutta la documentazione per ogni ulteriore consultazione.
- La tensione di rete deve corrispondere all'etichetta posteriore.
- Danni causati da errata connessione a tensione alternata non sono coperti da garanzia.
- Utilizzate sempre l'unità con il cavo di massa di corrente collegato alla terra dell'impianto elettrico.
- Dovete prendere precauzioni per evitare una messa a terra difettosa, scorretta o inefficiente.
- Dopo il collegamento dell'alimentazione alcuni componenti al suo interno sono già accesi.
- Non collegate un'uscita amplificata a qualsiasi canale di ingresso.
- Assicuratevi che il segnale sia collegato correttamente a ciascuna sezione di ingresso.
- Spegnete l'apparecchio prima di estrarre il cavo di alimentazione e il cavo (o i cavi) di segnale.
- Per inviare un segnale a più di un amplificatore, vi suggeriamo di usare un distributore di segnale.
- Non ostruite le porte di entrata e di uscita per l'aria di raffreddamento.
Questo apparecchio non contiene parti interne destinate all'intervento diretto da parte dell'utilizzatore. Per evitare il rischio di incendio e/o folgorazione, non smontarlo e non rimuovere eventuali pannelli protettivi.
Il lampo con la freccia inserito in un triangolo equilatero avvisa l'utilizzatore della presenza di tensione pericolosa, senza isolamento, all'interno dell'apparecchio che potrebbe essere sufficientemente alta da generare il rischio di scossa elettrica.
Il punto esclamativo inserito in un triangolo equilatero avvisa l'utilizzatore della presenza di importanti istruzioni per l'utilizzo e per la manutenzione.
NOTA BENE
Per qualsiasi intervento di manutenzione o riparazione, rivolgetevi alla Elettronica Montarbo srl e/o a personale altamente qualificato specificamente segnalato da questa.
Direttiva RAEE
ATTENZIONE!
Il prodotto è contrassegnato da questo simbolo che segnala di non smaltire le apparecchiature elettriche ed elettroniche tramite la normale procedura di smaltimento dei rifiuti domestici. Per questi prodotti è previsto un sistema
di raccolta differenziato in conformità alla legislazione che richiede il trattamento, il recupero e il riciclaggio adeguato dei suddetti prodotti. Per maggiori informazioni si prega di contattare l'autorità locale competente. La barra nera sotto il simbolo indica che il prodotto è stato immesso sul mercato dopo il 13 agosto 2005.
INFORMAZIONI PER UN CORRETTO SMALTIMENTO
Per gli utenti privati
Nell'Unione europea | Attenzione: Per smaltire il presente dispositivo, non utilizzare il normale bidone della spazzatura! Le apparecchiature elettriche ed elettroniche usate devono essere gestite a parte e in conformità alla legislazione che richiede il trattamento, il recupero e il riciclaggio adeguato dei suddetti prodotti. In seguito alle disposizioni attuate dagli Stati membri, i privati residenti nella UE possono conferire gratuitamente le apparecchiature elettriche ed elettroniche usate a centri di raccolta designati*. In alcuni paesi (*), anche il rivenditore locale può ritirare gratuitamente il vecchio prodotto se l'utente acquista un altro nuovo di tipologia simile. *Per maggiori informazioni si prega di contattare l'autorità locale competente.
In paesi che non fanno parte dell'UE | Contattare le autorità locali e informarsi sul metodo di smaltimento corretto.
In Svizzera | Le apparecchiature elettriche o elettroniche usate possono essere restituite gratuitamente al rivenditore, anche se non si acquista un prodotto nuovo. Altri centri di raccolta sono elencati sulle homepage di www.swico.ch o di www.sens.ch.
Per gli utenti professionali
Nell'Unione europea | Attenzione: Se il prodotto è impiegato a scopi professionali, procedere come segue per eliminarlo: contattare il proprio rivenditore FiveO by Montarbo® che fornirà informazioni circa il ritiro del prodotto. Potrebbero essere addebitate le spese di ritiro e riciclaggio. Prodotti piccoli (e quantitativi ridotti) potranno essere ritirati anche dai centri di raccolta locali.
In Spagna | Contattare il sistema di raccolta ufficiale o l'ente locale preposto al ritiro dei prodotti usati.
In paesi che non fanno parte dell'UE | Contattare le autorità locali e informarsi sul metodo di smaltimento corretto.
| Avvertenze 2 | |
| Indice 5 | |
| Introduzione 6 | |
| Caratteristiche | 6 |
| Installazione | 7 |
| Utilizzo 7 | |
| Suggerimenti | 7 |
| DESCRIZIONE | |
| ELEMENTI DI CONTROLLO E CONNESSIONI | |
| Canali di Ingresso 8 | |
| Sezione Main 9 | |
| ELEMENTI DI COMANDO E COLLEGAMENTI | |
| Sezione di alimentazione 9 | |
| CABINET | |
| Drivers 11 | |
| Descrizione del lato superiore | 11 |
| Descrizione del lato inferiore | 11 |
| CABLAGGIO | 12 |
| COLLEGAMENTO LOOPING | 13 |
| OPZIONI DI UTILIZZO PER MONITOR DA PALCO | 13 |
| CARATTERISTICHE TECNICHE | 14 |
COnTEnUTI DELL'ImBalLO
• Diffusore attivo full range
• Cavo di alimentazione (3m)
- 2 staffe per utilizzo come monitor da palco
- Manuale utente
- Certificato di garanzia
INTRODUZIONE
Vi ringraziamo per aver scelto un prodotto della linea FiveO by Montarbo®. I diffusori attivi biamplificati della serie DUETTO LIGHT sono stati progettati per rispondere alle esigenze di quanti desiderano un sistema audio fullrange dotato di ottime prestazioni e con un buon rapporto qualità/prezzo. L'utilizzo di componenti di alta qualità unito ad una progettazione custom garantisce una buona affidabilità per molti anni.
I diffusori DUETTO LIGHT grazie alle soluzioni di posizionamento rispondono perfettamente alle esigenze di piccoli gruppi, sale prova e qualsiasi altra applicazione di sonorizzazione di ambienti ed eventi live. Al fine di sfruttare al meglio le loro caratteristiche raccomandiamo una lettura attenta di queste istruzioni, anche nell'interesse della propria e dell'altrui sicurezza.
Per ulteriori informazioni consultate il nostro sito web www.fiveo.it o inviate una mail a mail@fiveo.it
CARATTERISTICHE
I sistemi biamplificati DUETTO LIGHT utilizzano un cabinet in polipropilene ad alta densità robusto, leggero e compatto. La versatilità del design trapezoidale unito ad accessori intelligenti consente di poter installare e collocare il vostro sistema in tutta sicurezza. Il peso contenuto e le maniglie integrate nel cabinet permettono un comodo trasporto, mentre la griglia frontale in metallo evita il danneggiamento accidentale del woofer.
L'elettronica incorpora un amplificatore in classe D e un preamplificatore analogico progettato su misura atto a riprodurre una timbrica brillante e calda. Per aumentare la versatilità dei sistemi DUETTO LIGHT, abbiamo aggiunto ingressi microfonici e di linea per sorgenti mono e stereo, come strumenti musicali o apparecchi hi-fi. Per migliorare la risposta in frequenza delle vostre DUETTO LIGHT in qualsiasi ambiente e per qualsiasi genere musicale abbiamo inserito un EQ a due bande, che consente di enfatizzare/attenuare frequenze basse ed alte.
- Ingresso microfonico bilanciato COMBO.
- Ingresso di linea mono COMBO ed ingresso stereo sbilanciato RCA.
- Uscita link bilanciata XLR.
- Uscita sbilanciata jack da 6,35 mm (1/4 " ) per tutti i modelli, ad esclusione della DUETTO LIGHT 8A.
- Livello di ingresso separato per ingressi MIC e LINE.
- Sezione di uscita con livello MAIN ed EQ con controlli HIGH e LOW.
- LED di accensione e CLIP.
- Amplificatori in Classe D con alimentatore switching e crossover attivo.
- Configurazione bass-reflex del diffusore per garantire una maggiore efficienza e una risposta più estesa delle frequenze basse.
- Tromba ad ampia dispersione per migliorare la diffusione delle frequenze medio-alte.
- Protezione tramite circuito Limiter e contro surriscaldamento.
- Molteplici possibilità di posizionamento: a terra, impilata, rigging e montaggio su treppiede.
- Maniglie incorporate per trasporto comodo e sicuro.
INSTALLAZIONE
Dato che i vostri diffusori DUETTO LIGHT contengono un amplificatore lasciate spazio intorno ad essi per evitarne il surriscaldamento. Non mettete i vostri diffusori amplificati vicino ad apparecchi ad alta temperatura come termosifoni né esponeteli ai raggi diretti del sole. I diffusori DUETTO LIGHT sono collegati alla rete elettrica tramite il cavo fornito in dotazione. Innanzitutto collegate il cavo all'unità, poi collegatelo alla presa di corrente ed infine accendete le vostre
DUETTO LIGHT.
Attenzione: tutte le unità devono avere una messa a terra corretta. Per la vostra sicurezza non rimuovete né disattivate connettori o strumenti di messa a terra da apparecchi elettrici o cavi di alimentazione. Assicuratevi che i vostri diffusori
DUETTO LIGHT siano installati ed utilizzati esclusivamente da personale qualificato.
Montaggio e posizionamento.
Grazie alla forma della scocca dei diffusori DUETTO LIGHT ed agli accessori forniti in dotazione, potete utilizzare facilmente le vostre casse attive per qualsiasi applicazione ed in qualsiasi ambiente.
Grazie ai robusti piedini in gomma, fissati alla scocca tramite viti, potete utilizzare la vostra DUETTO LIGHT a pavimento. Potete anche impilare più diffusori usando i piedini inferiori e le sporgenze superiori della cassa stessa.
UTILIZZO APPESO
Nella vostra sala prove o in un pub, potete appendere i vostri diffusori DUETTO LIGHT usando i punti di fissaggio, usando golfari M8 e staffe affidabili sul muro o soffitto. Consultate un rigger professionista o un ingegnere strutturale prima di sospendere il vostra diffusore.
UTILIZZO SU TREPPIEDI
In alternativa potete collocare le vostre DUETTO LIGHT su un treppiedi standard da 36mm (1.4") per utilizzazione mobile in locali o concerti all'aperto.

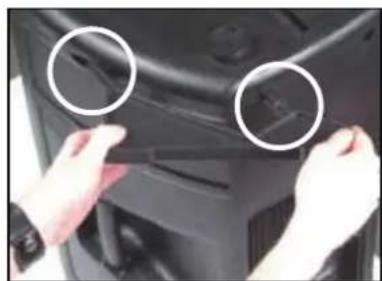

UTILIZZO COME MONITOR DA PALCO
Inoltre potete usare la vostra DUETTO LIGHT come un monitor da palco usando le staffe fornite in ogni imballo, che sono di montaggio semplice e fissate ad innesto nelle apposite guide. Se lo desiderate, in questo caso potete anche riposizionare il logo FiveO estraendolo un po' e ruotandolo.
UTILIZZAZIONE
Onde evitare forti rumori, spiacevoli e dannosi per il vostro udito, accendete sempre per ultima la vostra DUETTO LIGHT, dopo aver acceso tutti gli altri strumenti, sorgenti sonore e mixer. Alla fine del concerto, spegnete la vostra DUETTO LIGHT prima di qualsiasi altro apparecchio e di scollegare le sorgenti sonore. Nel caso di tre (o più) DUETTO LIGHT collegate fra di loro in cascata, accendete (in ordine alfabetico e di connessione) prima l'unità "A", quindi l'unità "B" ed infine la "C". Spegnendo l'impianto dovete spegnere prima l'unità "C" poi la "B" ed infine la "A".
Prima dell'accensione tutte le manopole di livello della DUETTO LIGHT devono essere tenute al minimo, a "0". Se un livello è alzato, portatelo a "0", prevenendo in questo modo qualsiasi rumore che possa danneggiare le vostre casse. Posizionate le manopole di EQ nella posizione centrale. Con il livello MAIN a "0" iniziate a fare le connessioni.
Collegate il vostro microfono usando cavi XLR bilanciati e collegate la vostra tastiera o qualsiasi altro strumento usando cavi sbilanciati con jack da 6,35mm (1/4").
Collegate le uscite del lettore CD o del registratore ai connettori RCA denominati LINE L/R, potete usare questi ingressi anche per le uscite stereo delle tastiere.
Ora potete accendere la vostra DUETTO LIGHT ed alzare la manopola del livello MAIN e dei livelli di ogni ingresso nella posizione "ore 12" ed iniziare a regolare tutti i livelli. Se il segnale in ingresso di un canale è troppo forte girate la manopola in senso antiorario, se il segnale è troppo debole girate la manopola in senso orario.
SUGGERIMENTI
Il cabinet di ogni diffusore DUETTO LIGHT è fornito di robuste maniglie per il trasporto. Usatele per un trasporto comodo e sicuro, non per sospendere i vostri diffusori!
Evitate l'esposizione ad alto volume per periodi prolungati, rischiate di danneggiare seriamente il vostro udito. Al fine di evitare la saturazione/distorsione ascoltate attentamente il suono generale: ascoltando anche una minima saturazione girate in senso antiorario la manopola MAIN o la manopola del livello della sorgente che genera distorsione. Dopo ogni sessione assicuratevi che la manopola MAIN sia a "0" e controllate che lo sia prima di ogni nuova sessione.


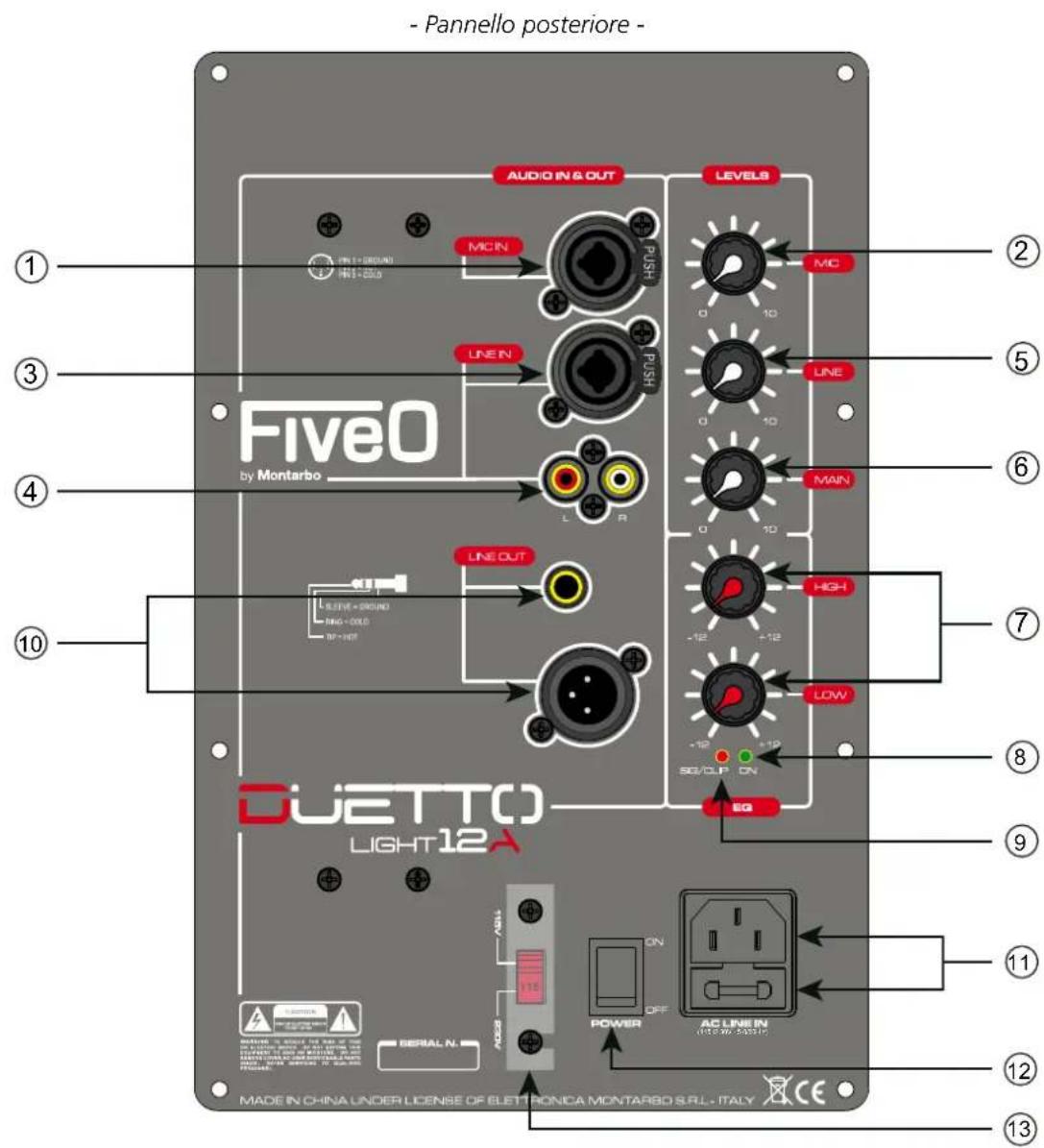

- Pannello posteriore - AUDIO IN & OUT LEVELS MCN PUSH 0 10 LINE 0 10 MAIN LINE OUT +12 -12 -12 +12 SG/CLIP ON EQ Duetto LIGHT12A SERIAL N. ACC ON OFF AC LINE IN (10x89x50x31x) Made IN CHINA UNDER LICENSE OF ELETTRONICA MONTARBO S.R.L. - ITALY ① ③ ④ ⑦ ⑤ ⑥ ⑦ ⑧ ⑨ ⑪ ⑫ ⑬ ⑬ ⑭CANALI DI INGRESSO
1) CONNETTORE MIC IN
Il canale di ingresso MIC è dotato di un connettore bilanciato COMBO per il collegamento di un microfono. Questo ingresso non fornisce l'alimentazione Phantom 48V indispensabile per il microfono a condensatore. Alla presa jack da 6,35mm. potete collegare qualsiasi segnale sbilanciato.
ATTENZIONE: la parte XLR del connettore COMBO può essere usata solamente per il segnale microfonico.
2) MANOPOLA DI LIVELLO MIC
La manopola di livello MIC controlla il livello del canale per il mix MAIN. Per evitare rumori d'innesto del connettore, mettete la monopola a "0" quando collegate e scollegate qualsiasi connettore.
3) INGRESSO MONO LINE IN
Il canale di ingresso LINE è dotato di un connettore COMBO per i segnali di linea, come strumenti, tastiere, ecc.
È possibile collegare qualsiasi segnale sbilanciato alla presa jack da 6,35mm., mentre la sezione XLR del connettore COMBO deve essere usata solamente per segnale di linea bilanciato.
4) INGRESSO STEREO LINE IN
Il canale stereo di ingresso LINE ha una coppia di connettori RCA sbilanciati per segnali di linea, come lettore CD, l'uscita di un registratore, ecc.
Dato che questa coppia di connettori è cablata in parallelo con l'ingresso mono LINE IN, collegate sorgenti solo ad un ingresso (mono o stereo) per volta, non contemporaneamente.
La manopola del livello LINE controlla il livello del canale per il mix MAIN. Per evitare rumori d'innesto del connettore, mettete la monopola a "0" quando collegate e scollegate qualsiasi connettore.
SEZIONE MAIN
6) MANOPOLA DI LIVELLO MAIN
La manopola di livello MAIN regola il volume generale del vostro diffusore DUETTO LIGHT. Al fine di evitare forti rumori sgradevoli e pericolosi per l'impianto, assicuratevi che questo controllo sia sempre girato completamente in senso antiorario, posizione "0", ad ogni accensione e spegnimento.
7) MANOPOLE EQ MAIN
La sezione d'uscita principale dispone di 2 bande di equalizzazione con controlli da +12dB a -12dB. Con la manopola nella posizione centrale l'equalizzatore è inattivo.
Tutti i modelli hanno controlli 12kHz HIGH e 80Hz LOW "shelving". Il controllo degli alti (HIGH) interviene dai 12kHz in su, mentre quello dei bassi (LOW) interviene dagli 80Hz in giù.
Il controllo HIGH influenza la maggior parte delle armoniche superiori e dei transienti degli strumenti e di alcune voci.
Il controllo LOW influenza cassa, basso e le ottave inferiori di pianoforte e synth, così come le note più basse delle voci maschili.
8) LED ON
Questo LED si accende quando l'interruttore POWER è in posizione ON e segnala che l'unità è accesa.
9) LED SIG / CLIP
Questo Led è di doppio colore: verde quando viene rilevato un segnale e rosso quando il segnale satura (clip). In quest'ultimo caso ruotate in senso antiorario la manopola di livello MAIN o il livello d'ingresso del canale "saturo".
10) CONNETTORI LINE OUT
Tutti i modelli, ad esclusione delle DUETTO LIGHT 8A, sono dotati di due uscite di linea (XLR-M bilanciata, JACK 6,35mm sbilanciata) che consentono il collegamento in cascata di ulteriori diffusori amplificati.
I diffusori DUETTO LIGHT 8A hanno solo l'uscita XLR-M bilanciata.
Il segnale di queste uscite risente della regolazione delle manopole dei canali di ingresso della prima unità e del livello principale e manopole EQ della prima unità.
SEZIONE DI ALIMENTAZIONE
11) Ricettacolo AC LINE IN e portafusibile
La presa AC LINE IN è conforme allo standard IEC. Ogni imballo è fornito del cavo di alimentazione con spina necessaria per la vostra zona/paese. Per la vostra sicurezza, non scollegate mai il polo di terra. Il vano porta-fusibile è situato sotto la presa di alimentazione. Nel caso in cui doveste sostituire il fusibile utiliz-zate sempre quello dello stesso tipo e valore dell'originale, ossia F 3,15A 250V L.
12) INTERRUTTORE POWER ON / OFF
Premete la parte superiore di questo interruttore per accendere l'unità. Premete la parte inferiore per spegnere l'unità.
13) SELETTORE DI TENSIONE ALTERNATA
Questo selettore vi permette di cambiare la tensione adeguandola a quella presente nella vostra zona. ATTENZIONE: Scollegate dalla rete elettrica e spegnete il vostro diffusore DUETTO LIGHT prima di modificare la tensione di esercizio.
DUETTO LIGHT
DIFFUSORI FULL RanGE BlampLIFICaTI SERIE DUETTO LIGHT - CABINET


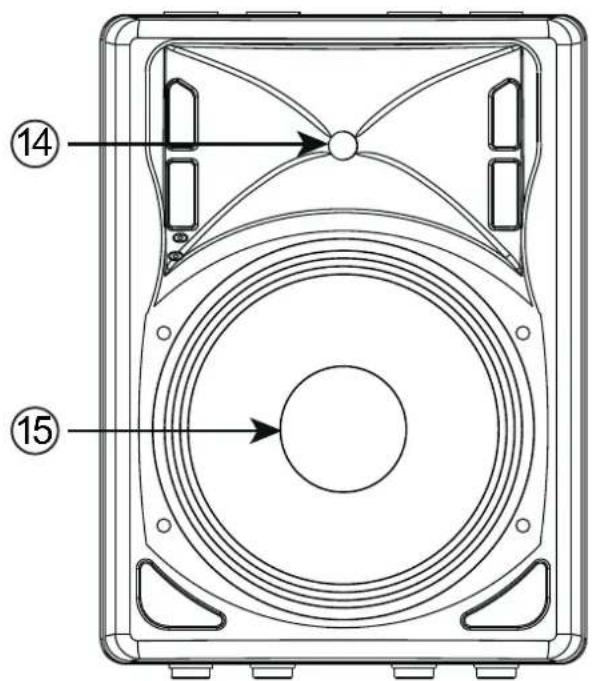

⑭ ⑮
Il driver riproduce le frequenze al di sopra del punto di crossover. Si prega di verificare le specifiche tecniche per informazioni dettagliate su ogni modello della serie DUETTO LIGHT.
Per la diffusione ottimale delle frequenze alte la tromba fornisce 90° di emissione orizzontale e 50° di emissione verticale.
15) WOOFER (LF) E PORTE REFLEX
Il woofer riproduce le frequenze sotto il punto di crossover. Si prega di verificare le specifiche tecniche per informazioni dettagliate su ogni modello della serie DUETTO LIGHT.
Una griglia in acciaio da 1,5mm protegge il woofer da eventuali danni accidentali durante il trasporto o in caso di ribaltamento.
Le porte reflex aumentano l'efficienza del woofer e migliorano la riproduzione delle frequenze più basse. Si prega di non ostruire queste porte.

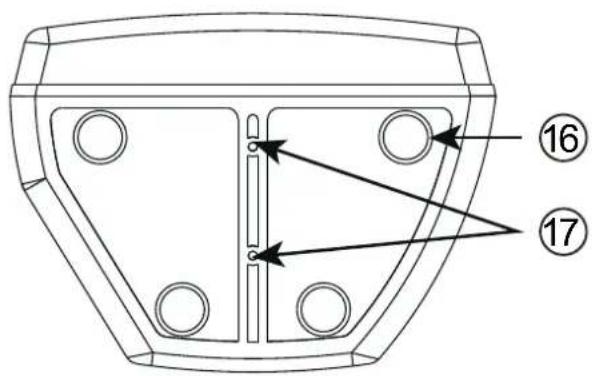

DESCRIZIONE DEL LATO SUPERIORE
16) PROTUBERANZE PER IMPILAMENTO
Utilizzate queste protuberanze per impilare una cassa su un'altra, naturalmente sono state progettate per garantire la massima stabilità. Non sovrapponete più di due diffusori.
La parte superiore del cabinet è dotata di due punti di fissaggio che possono essere utilizzati per sospendere ed inclinare il diffusore utilizzando golfari M8.

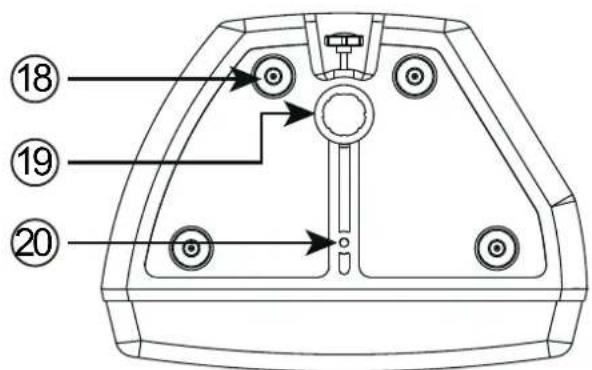

DESCRIZIONE DEL LATO INFERIORE
18) PIEDINI DI GOMMA
Nella parte inferiore della scocca ci sono resistenti piedini in gomma, fissati con viti.
Sono utili sia per il collocamento a pavimento sia per l'impilamento sulle protuberanze superiori.
19) FORO PER PALO
Questo foro standard di 36mm (1,4") consente il montaggio del diffusore su treppiede.
Anche il lato inferiore della scocca presenta un punto di fissaggio che serve per sospendere ed inclinare il diffusore utilizzando golfari M8.
Avvitate in senso orario questa manopola per fissare provvisoriamente il vostro diffusore al palo del treppiede.
DUETTO LIGHT
DIFFUSORI FULL RanGE BlampLIFICaTI
SERIE DUETTO LIGHT - Cablaggio

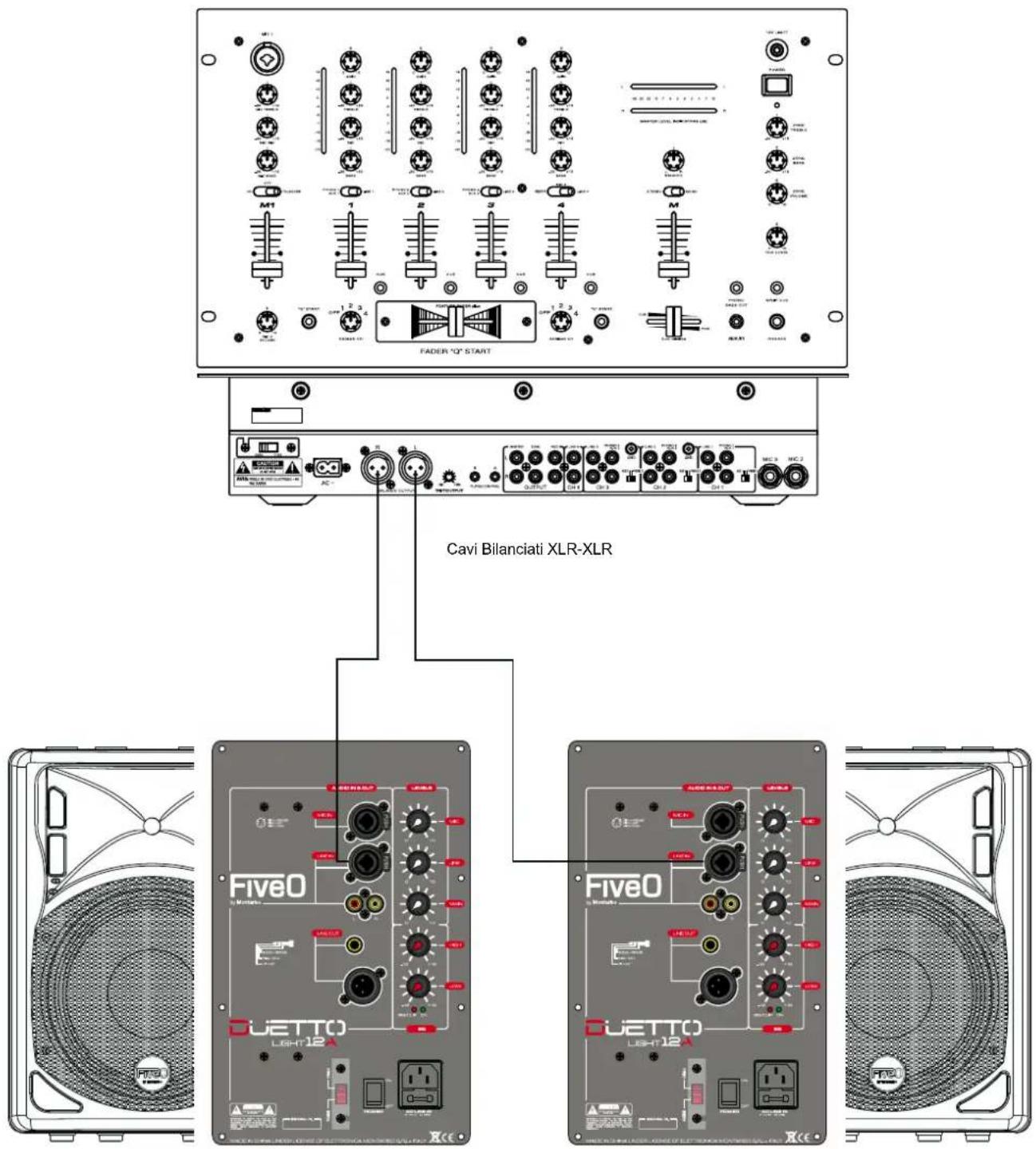

MIXER


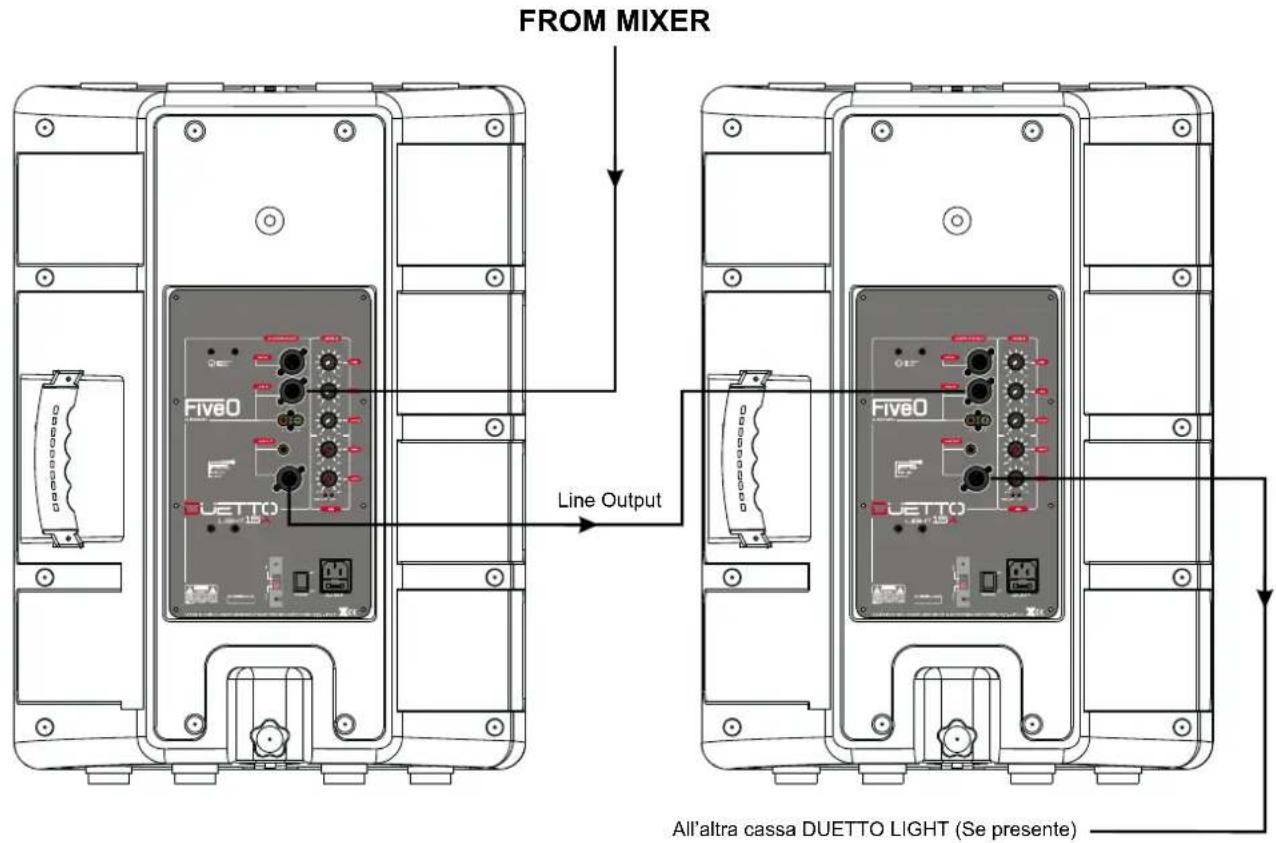

FROM MIXER Line Output All'altra cassa DUETTO LIGHT (Se presente)SERIE DUETTO LIGHT - Opzioni di utilizzo per monitor da palco


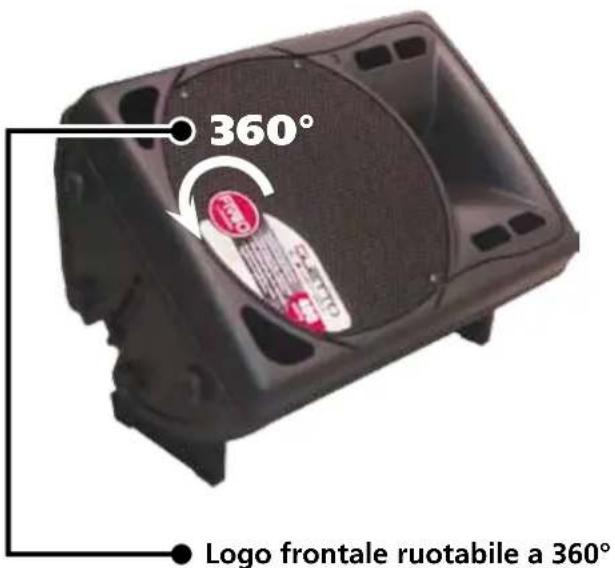

360° Logo frontale ruotabile a 360°UTILIZZO COME MONITOR DA PALCO
Potete usare la vostra DUETTO LIGHT come un monitor da palco usando le staffe fornite in ogni imballo, che sono di montaggio semplice e fissate ad innesto nelle apposite guide. Se lo desiderate, in questo caso potete anche riposizionare il logo FiveO estraendolo un po' e ruotandolo.
Diffusori fullrange biamplificati
Sensibilità del microfono -65dB (5mV)
Livello linea 500\~1000mV
Tipo di crossover Attivo 24dB/ott.
Frequenza di crossover 1900Hz
Protezioni Limitatore e termica
Potenza continua (LF-HF) 130W + 20W
Potenza massima (LF-HF) 130W + 70W
SPL (1W/1m) 94.5dB
Max SPL 116dB
Risposta in frequenza 80Hz\~20kHz
Dispersione nominale (H x V) 90° x 50°
Accessori forniti Cavo di alimentazione IEC
Alimentazione (c.a.) 115/230V - 50/60Hz
Temperatura operativa 5°\~35°C (41°-95°F)
Umidità operativa 25%\~85% RH (non-cond)
Temperatura di immagazzinamento -20°\~60°C (4°\~140°F)
Dimensioni (L x P x H) 295x225x409 (11.6"x8.9"x16.1")
Peso 8,2kg / 18.1lbs
DUETTO LIGHT 10A
Diffusori fullrange biamplificati
Sensibilità del microfono -65dB (5mV)
Livello linea 500\~1000mV
Tipo di crossover Attivo 24dB/ott.
Frequenza di crossover 1800Hz
Protezioni Limitatore e termica
Potenza continua (LF-HF) 250W + 30W
Potenza massima (LF-HF) 250W + 100W
SPL (1W/1m) 92dB
Max SPL 116dB
Risposta in frequenza 68Hz\~20kHz
Dispersione nominale (H x V) 90° x 50°
Accessori forniti Cavo di alimentazione IEC
Alimentazione (c.a.) 115/230V - 50/60Hz
Temperatura operativa 5°\~35°C (41°-95°F)
Umidità operativa 25%\~85% RH (non-cond)
Temperatura di immagazzinamento -20°\~60°C (4°\~140°F)
Dimensioni (L x P x H) 355x280x480 (14"x11"x19")
Peso 12kg/26.5lbs
DUETTO LIGHT 12A
Diffusori fullrange biamplificati
Sensibilità del microfono -65dB (5mV)
Livello linea 500\~1000mV
Tipo di crossover Attivo 24dB/ott.
Frequenza di crossover 1800Hz
Protezioni Limitatore e termica
Potenza continua (LF-HF) 250W + 50W
Potenza massima (LF-HF) 300W + 100W
SPL (1W/1m) 94dB
Max SPL 118dB
Risposta in frequenza 60Hz\~20kHz
Dispersione nominale (H x V) 90° x 50°
Accessori forniti Cavo di alimentazione IEC
Alimentazione (c.a.) 115/230V - 50/60Hz
Temperatura operativa 5°\~35°C (41°-95°F)
Umidità operativa 25%\~85% RH (non-cond)
Temperatura di immagazzinamento -20°\~60°C (4°\~140°F)
Dimensioni (L x P x H) 405x305x585 (16"x12"x23")
Peso 17.6kg/38.8lbs
DUETTO LIGHT 15A
Diffusori fullrange biamplificati
Sensibilità del microfono -65dB (5mV)
Livello linea 500\~1000mV
Tipo di crossover Attivo 24dB/ott.
Frequenza di crossover 1700Hz
Protezioni Limitatore e termica
Potenza continua (LF-HF) 300W + 70W
Potenza massima (LF-HF) 400W + 100W
SPL (1W/1m) 99dB
Max SPL 123dB
Risposta in frequenza 50Hz\~20kHz
Dispersione nominale (H x V) 90° x 50°
Accessori forniti Cavo di alimentazione IEC
Alimentazione (c.a.) 115/230V - 50/60Hz
Temperatura operativa 5°\~35°C (41°-95°F)
Umidità operativa 25%\~85% RH (non-cond)
Temperatura di immagazzinamento -20°\~60°C (4°\~140°F)
Dimensioni (L x P x H) 430x380x685 (17"x15"x27")
Peso 21kg/46.3lbs
pRÉCaUTIONS ImpORTanTES
avERTISSEmEnT
IT Le informazioni contenute in questo manuale sono state attentamente redatte e controllate. Tuttavia non si assume alcuna responsabilità per eventuali inesattezze. Questo manuale non può contenere una risposta a tutti i singoli problemi che possono presentarsi durante l'installazione e l'uso dell'apparecchio. Siamo a vostra disposizione per fornirvi eventuali ulteriori informazioni e consigli. Elettronica Montarbo srl non può essere ritenuta responsabile per danni o incidenti a cose o persone, causati o connessi all'utilizzazione o malfunzionamento dell'apparecchio.
Elettromica Montarbo
Elettronica Montarbo srl
via G. di Vittorio 13 | 40057 Cadriano Granarolo Emilia (BO) ITALY
T +39 051 6047711
F +39 051 765226
@ mail@fiveo.it
www.fiveo.it
