Tipo di prodotto	Condizionatore split (unità interna + esterna)
Marca	Qlima
Modello	S6035
Refrigerante	R32 (infiammabile, GWP=675)
Modalità di funzionamento	Freddo, Calore, Deumidificazione, Ventilatore, Sleep, Turbo, Eco, Silenzioso
Funzioni speciali	Riavvio automatico, Antimuffa, Comando senza fili (opzionale), Memoria angolo feritoia, Active Clean, Breeze Away, Rilevamento perdita refrigerante, Lampada UV-C (a seconda del modello)
Alimentazione elettrica	220-240 V ~ 50 Hz (stima standard)
Intervallo di temperatura - Modalità Freddo	Interno: da 16°C a 32°C; Esterno: da 0°C a 50°C
Intervallo di temperatura - Modalità Calore	Interno: da 0°C a 30°C; Esterno: da -15°C a 30°C
Intervallo di temperatura - Modalità Deumidificazione	Interno: da 10°C a 32°C; Esterno: da 0°C a 50°C
Sicurezza	Protezione antisovraccarico (3 min), rilevamento perdita refrigerante, arresto automatico in caso di anomalia, messa a terra obbligatoria
Manutenzione	Pulire il filtro ogni 2 settimane; promemoria pulizia dopo 240 ore, promemoria sostituzione dopo 2880 ore
Garanzia	2 anni pezzi, 4 anni compressore
Accessori forniti	Manuale, telecomando, batterie (2× AAA), guarnizione di scarico, piastra di fissaggio, viti, filtro piccolo
Installazione	Deve essere eseguita da un tecnico autorizzato; lunghezza massima tubazioni fino a 25 m (a seconda della capacità); altezza massima 10 m
Classe energetica	Non specificata

Domande frequenti - S6035 QLIMA

Come pulire il filtro del mio condizionatore Qlima S6035?

Sollevare il pannello anteriore, premere sulla linguetta del filtro, rimuoverlo. Pulire il filtro grande con acqua calda saponata e risciacquare. Se è presente un piccolo filtro di raffrescamento dell'aria, pulirlo con un aspirapolvere. Asciugare i filtri all'ombra prima di rimetterli. Si consiglia di pulire il filtro ogni 2 settimane.

Cosa fare se l'apparecchio non si accende?

Controllare prima l'alimentazione elettrica (presa, fusibile). Assicurarsi che le batterie del telecomando siano in buono stato. L'apparecchio dispone di una protezione antisovraccarico di 3 minuti: dopo uno spegnimento, non può riavviarsi immediatamente. Se il timer è attivo, annullarlo. Se il problema persiste, contattare un tecnico autorizzato.

Perché l'unità interna emette fumo bianco?

Nelle regioni umide, una differenza significativa tra la temperatura ambiente e quella dell'aria condizionata può provocare fumo bianco (vapore acqueo). È normale. In modalità calore, dopo uno sbrinamento, può apparire anche vapore. L'apparecchio funziona normalmente.

Cosa significano i codici di errore sul display?

I codici che iniziano con E(x), P(x), F(x), EH(xx), EL(xx), EC(xx), PH(xx), PL(xx) o PC(xx) indicano un malfunzionamento. Spegnere l'apparecchio, scollegarlo per 10 minuti, quindi ricollegarlo. Se il codice riappare, contattare un servizio di manutenzione autorizzato. Il codice CL lampeggiante indica un promemoria di pulizia del filtro.

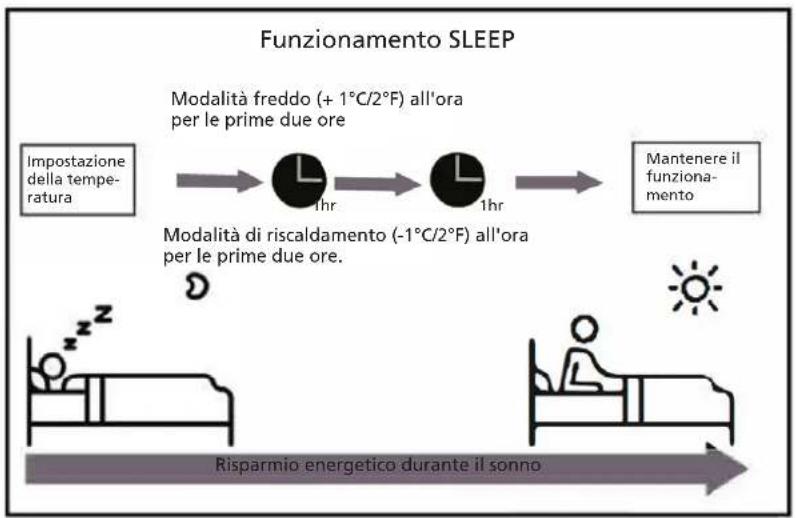

Come utilizzare la funzione Sleep?

Premere il pulsante SLEEP del telecomando. In modalità Freddo, la temperatura aumenta di 1°C dopo 1 ora, poi di un altro 1°C dopo 2 ore. In modalità Calore, diminuisce di 1°C all'ora per due ore. La funzione Sleep si arresta dopo 8 ore. Non è disponibile in modalità Ventilatore o Deumidificazione.

Posso installare il condizionatore da solo?

No, l'installazione deve essere eseguita da un rivenditore o tecnico autorizzato. Un'installazione errata può causare perdite d'acqua, scosse elettriche o incendi. I collegamenti elettrici e la manipolazione del refrigerante R32 (infiammabile) richiedono un professionista certificato.

Qual è la garanzia del condizionatore Qlima S6035?

La garanzia è di 2 anni sui pezzi e difetti di fabbricazione, e di 4 anni sul compressore. La garanzia richiede la presentazione della prova d'acquisto originale. Non copre i danni derivanti da installazione non conforme, uso negligente o usura normale dei filtri.

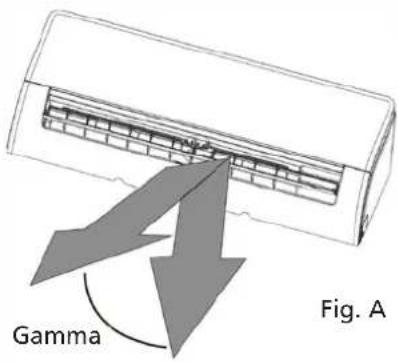

Come regolare la direzione del flusso d'aria?

Utilizzare il pulsante SWING/DIRECT del telecomando per regolare l'angolo verticale del flusso d'aria. L'angolo orizzontale si regola manualmente spostando l'asta del deflettore (vedere figura B nel manuale). In modalità Freddo o Deumidificazione, evitare di posizionare la feritoia di aerazione troppo verticalmente per evitare la condensa.

Cosa fare in caso di rumore anomalo?

Un rumore di scricchiolio o fischio è normale (dilatazione dei materiali, circolazione del refrigerante). Se il rumore è improvviso e forte (battiti, scricchiolio metallico), spegnere immediatamente l'apparecchio e scollegarlo. Verificare se oggetti ostacolano il ventilatore. Se il rumore persiste, contattare un tecnico.

Come attivare la funzione Active Clean?

La funzione Active Clean (disponibile su alcuni modelli) si attiva automaticamente o tramite il telecomando. Fa congelare e poi scongelare lo scambiatore per eliminare la polvere. Il display mostra CL. L'operazione dura da 20 a 130 minuti, poi l'unità si spegne. Durante la pulizia ad alta temperatura, tenersi lontani dall'uscita dell'aria.

MANUALE UTENTE S6035 QLIMA

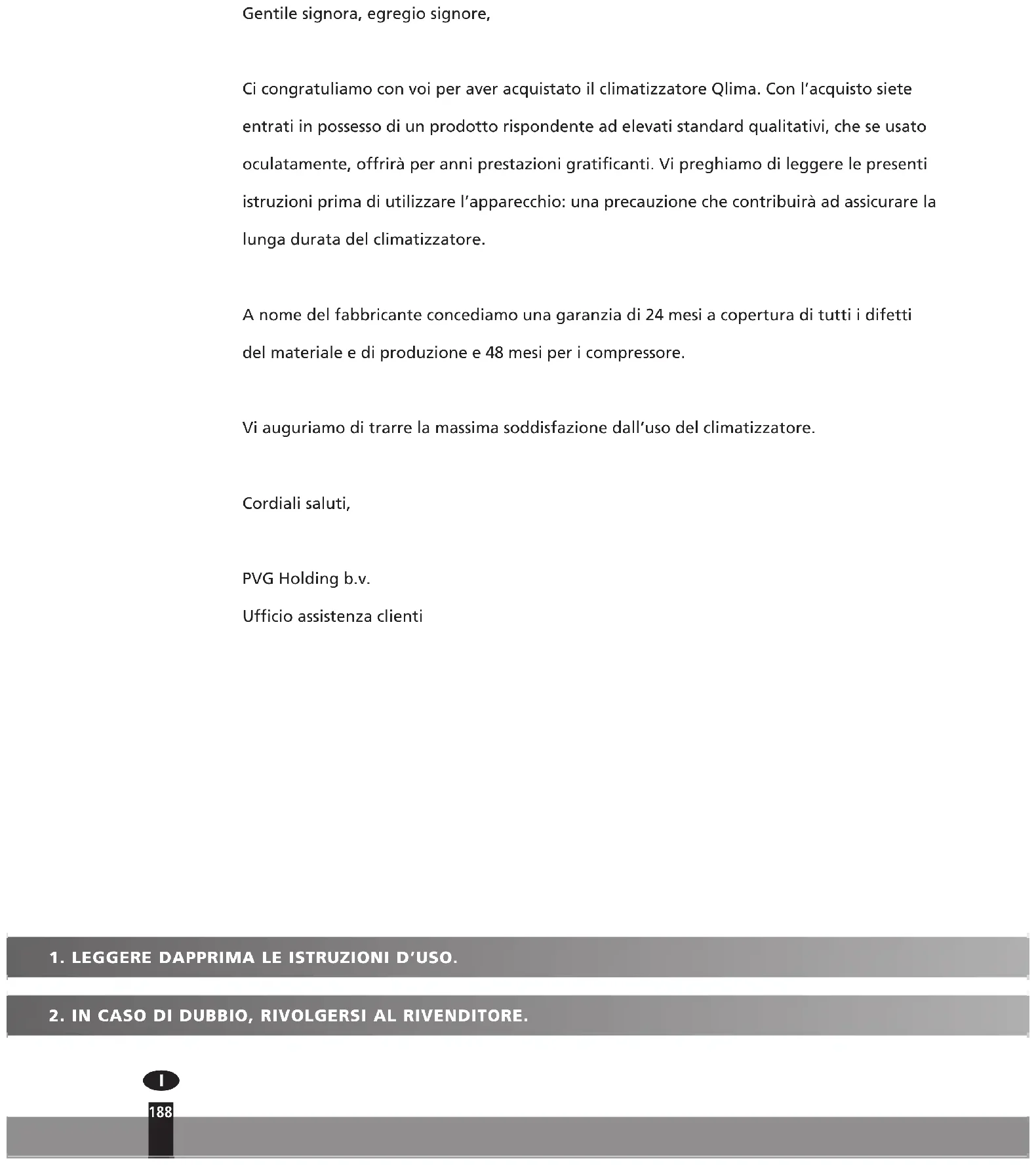

Ci congratuliamo con voi per aver acquistato il climatizzatore Qlima. Con l'acquisto siete entrati in possesso di un prodotto rispondente ad elevati standard qualitativi, che se usato oculatamente, offrirà per anni prestazioni gratificanti. Vi preghiamo di leggere le presenti istruzioni prima di utilizzare l'apparecchio: una precauzione che contribuirà ad assicurare la lunga durata del climatizzatore.

A nome del fabbricante concediamo una garanzia di 24 mesi a copertura di tutti i difetti del materiale e di produzione e 48 mesi per i compressore.

Vi auguriamo di trarre la massima soddisfazione dall'uso del climatizzatore.

Cordiali saluti,

PVG Holding b.v.

Ufficio assistenza clienti

1. LEGGERE DAPPRIMA LE ISTRUZIONI D'USO.
2. IN CASO DI DUBBIO, RIVOLGERSI AL RIVENDITORE.

INDICE DEI CONTENUTI

A. PRECAUZIONI DI SICUREZZA
B. SPECIFICHE E FUNZIONI DELL'UNITÀ DISPLAY UNITÀ INTERNA TEMPERATURA DI FUNZIONAMENTO FUNZIONI SPECIALI IMPOSTAZIONE DELL'ANGOLAZIONE DEL FLUSSO D'ARIA FUNZIONAMENTO MANUALE (SENZA TELECOMANDO)
C. CURA E MANUTENZIONE
D. RISOLUZIONE DEI PROBLEMI
E. ACCESSORI

NOTA!

L'installazione, la manutenzione e la riparazione di questa unità devono essere eseguite da un tecnico certificato.

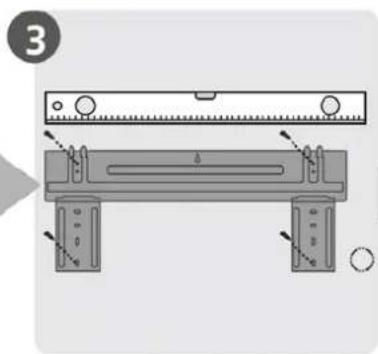

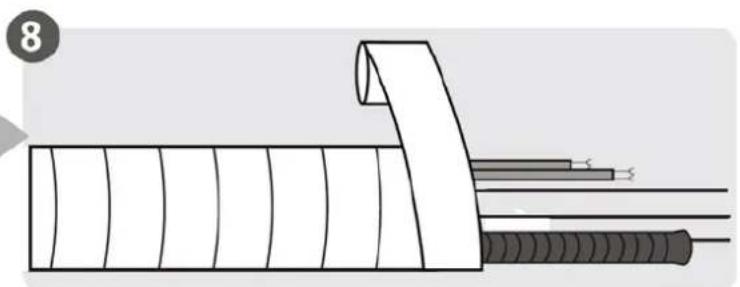

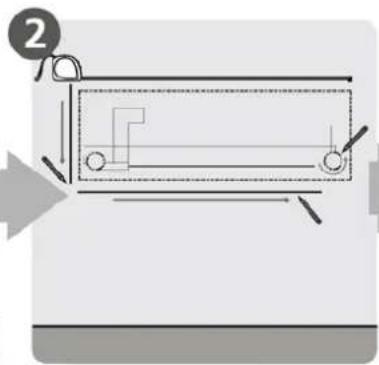

F. RIEPILOGO INSTALLAZIONE - UNITÀ INTERNA

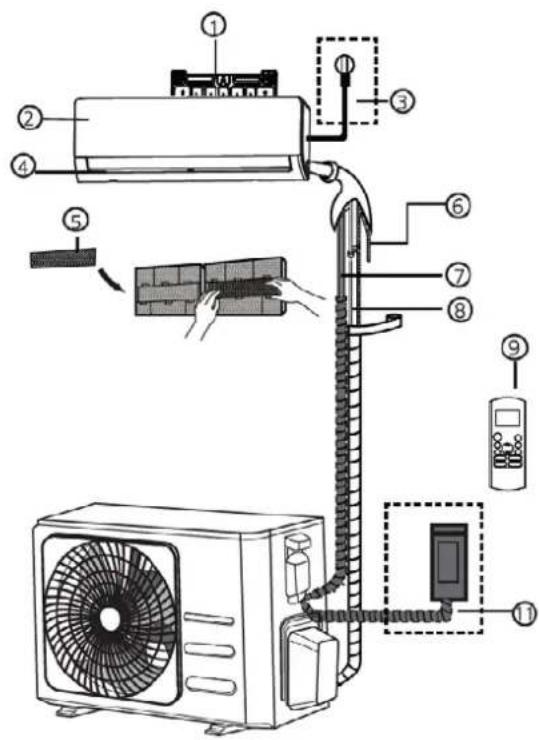

G. PARTI UNITÀ

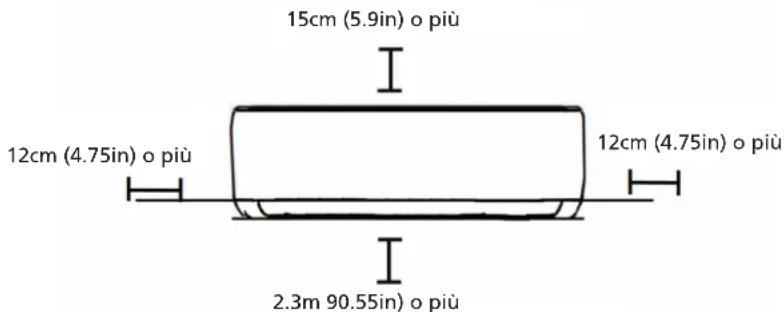

H. INSTALLAZIONE UNITÀ INTERNA SELEZIONARE IL LUOGO DI INSTALLAZIONE INSTALLARE LA PIASTRA DI MONTAGGIO ALLA PARETE PRATICARE IL FORO A PARETE PER LE TUBAZIONI DI COLLEGAMENTO PREPARARE IL TUBO DEL REFRIGERANTE COLLEGARE IL TUBO DI SCARICO COLLEGARE IL CAVO DI SEGNALE AVVOLGERE TUBAZIONI E CAVI MONTARE L'UNITÀ INTERNA

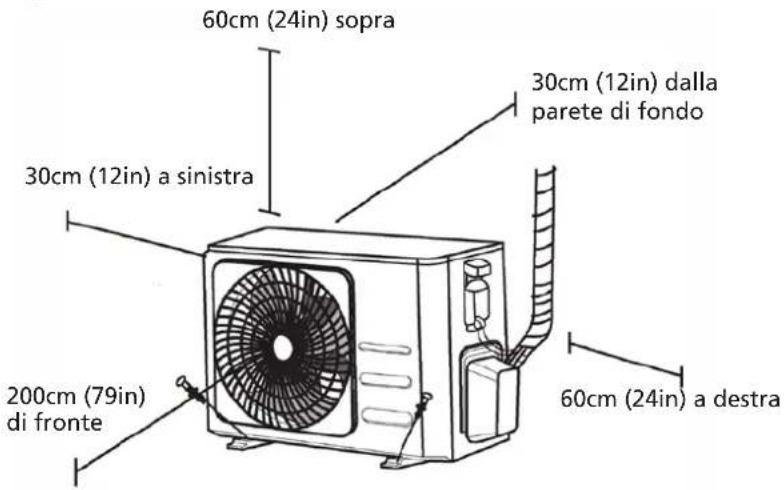

I. INSTALLAZIONE UNITÀ ESTERNA SELEZIONARE IL LUOGO DI INSTALLAZIONE INSTALLARE IL GIUNTO DI SCARICO ANCORARE L'UNITÀ ESTERNA COLLEGARE CAVI DI SEGNALE E ALIMENTAZIONE

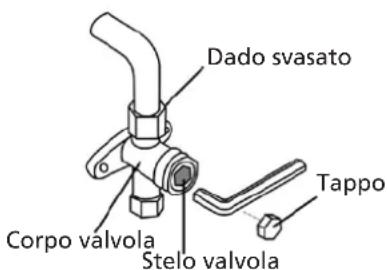

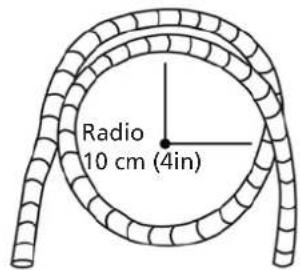

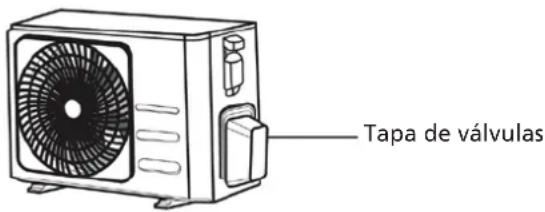

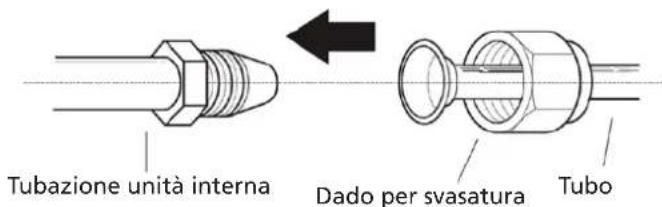

J. COLLEGAMENTO DEI TUBI DEL REFRIGERANTE

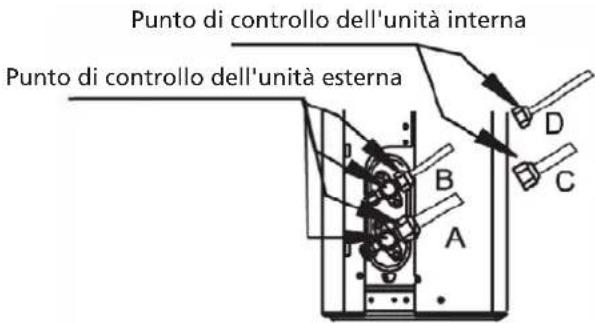

K. CONTROLLO DELLE PERDITE ELETTRICHE E DI GAS

L. PROVA

M CONDIZIONI PER LA GARANZIA

NOTA IMPORTANTE:

Leggere attentamente il presente manuale prima di installare o azionare la nuova unità di condizionamento. Accertarsi di conservare questo manuale per riferimento futuro.

A. ISTRUZIONI DI SICUREZZA

Leggere le precauzioni di sicurezza prima dell'azionamento e dell'installazione Un'installazione errata dovuta alla man-cata osservanza delle istruzioni può causare gravi danni o lesioni. La gravità dei potenziali danni o lesioni è classificata come AVVERTENZA o ATTENZIONE.

AVVERTENZA

Questo simbolo indica il rischio di infortuni o morte del personale.

ATTENZIONE

Questo simbolo indica il rischio di danni materiali o gravi conseguenze.

AVVERTENZA

Questo apparecchio può essere utilizzato da bambini di almeno 8 anni di età e da persone con ridotte capacità fisi-che, sensoriali o mentali o con mancanza di esperienza e conoscenza, a condizione che abbiano ricevuto supervisione o istruzioni sull'uso dell'apparecchio in modo sicuro e che comprendano i pericoli connessi. I bambini non devono giocare con l'apparecchio.

La pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambini senza supervisione (paesi dell'Unione Europea).

Questo apparecchio non è destinato all'uso da parte di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, a meno che non abbiano ricevuto supervisione o istruzioni sull'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza. I bambini devono essere sorvegliati per evitare che giochino con l'apparecchio.

AVVERTENZE PER L'USO DEL PRODOTTO

• Se si verifica una situazione anomala (come odore di bruciato), spegnere immediatamente l'unità e scollegare l'alimentazione. Per evitare scosse elettriche, incendi o lesioni, rivolgersi al rivenditore.
• Non inserire dita, aste o altri oggetti nell'ingresso o nello scarico dell'aria. Ciò potrebbe causare lesioni, poiché la ventola potrebbe ruotare ad alta velocità.
• Non utilizzare spray infiammabili come spray per capelli, lacca o vernice in prossimità dell'unità. Ciò potrebbe causare incendi o combustioni.
• Non utilizzare il condizionatore d'aria in luoghi vicini o in prossimità di gas combustibili. Il gas emesso può accumularsi intorno all'unità e causare esplosioni.
• Non azionare il condizionatore d'aria in ambienti umidi come il bagno o la lavanderia. L'esposizione eccessiva all'acqua può causare il cortocircuito dei componenti elettrici.
• Non esporre il corpo direttamente all'aria fredda per periodi di tempo prolungati.
• Non permettere ai bambini di giocare con il condizionatore d'aria. I bambini devono essere sempre sorvegliati quando sono intorno all'unità.
• Se il condizionatore d'aria viene utilizzato insieme a bruciatori o altri dispositivi di riscaldamento, ventilare accuratamente la stanza per evitare una carenza di ossigeno.
• In determinati ambienti funzionali, come cucine, sale server, ecc. si raccomanda l'uso di unità di condizionamento appositamente pr

AVVERTENZE PER PULIZIA E MANUTENZIONE

• Spegnere il dispositivo e scollegare l'alimentazione prima di procedere alle operazioni di pulizia. In caso contrario, sussiste il rischio di scosse elettriche.
• Non utilizzare quantità eccessive di acqua per pulire il condizionatore.
• Non pulire il condizionatore d'aria con detergenti combustibili. I detergenti combustibili possono provocare incendi o deformazioni.

ATTENZIONE

• Spegnere il condizionatore d'aria e staccare la spina se non lo si usa per molto tempo.
• Spegnere e scollegare l'unità in caso di temporale.
• Assicurarsi che la condensa dell'acqua possa defluire senza problemi dall'unità.
• Non utilizzare il condizionatore d'aria con le mani bagnate. Ciò potrebbe provocare scosse elettriche.
• Non utilizzare il dispositivo per scopi diversi da quelli previsti.
  • Non salire o posizionare oggetti sopra l'unità esterna.
• Non lasciare il condizionatore d'aria in funzione per lunghi periodi di tempo con porte o finestre aperte o se l'u-midità è molto elevata.

AVVERTENZE ELETTRICHE

• Utilizzare esclusivamente il cavo di alimentazione specificato. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo agente di assistenza o da persone analogamente qualificate, al fine di evitare pericoli.
• Mantenere pulita la spina di alimentazione. Rimuovere la polvere o lo sporco che si accumula sulla spina o intorno ad essa. Le spine sporche possono causare incendi o scosse elettriche.
• Non tirare il cavo di alimentazione per scollegare l'unità. Tenere saldamente la spina ed estrarla dalla presa. Tirando direttamente il cavo è possibile danneggiarlo, con il rischio di incendi o scosse elettriche.
• Non modificare la lunghezza del cavo di alimentazione e non utilizzare una prolunga per alimentare l'unità.
• Non condividere la presa elettrica con altri apparecchi. Un'alimentazione inadeguata o insufficiente può provocare incendi o scosse elettriche.
• Al momento dell'installazione deve essere eseguita una corretta messa a terra per il prodotto, altrimenti potrebbero verificarsi scosse elettriche.

- Per tutti gli interventi elettrici, attenersi alle norme e ai regolamenti locali e nazionali in materia di cablaggio e al Manuale di installazione. Collegare i cavi e fissarli saldamente per evitare che forze esterne danneggino il terminale. Collegamenti elettrici inadeguati possono surriscaldarsi e provocare incendi, oltre a causare scosse. Tutti i collegamenti elettrici devono essere eseguiti secondo lo schema di collegamento elettrico riportato sui pannelli delle unità interne ed esterne.

- Tutti i cablaggi devono essere disposti in modo appropriato per far sì che il coperchio della scheda di controllo possa chiudersi correttamente. Se il coperchio della scheda di controllo non è chiuso correttamente, può causare corrosione e provocare il riscaldamento dei punti di connessione sulla morsettiera, incendiarsi o causare scosse elettriche.

- Se si collega l'alimentazione a un cablaggio fisso, è necessario incorporare nel cablaggio fisso un dispositivo di disconnessione a tutti i poli con una distanza minima di 3 mm e una corrente di dispersione che può superare i 10 mA, un dispositivo di corrente residua (RCD) con una corrente di funzionamento residua nominale non superiore a 30 mA e una disconnessione conforme alle norme di cablaggio.

PRENDERE NOTA DELLE SPECIFICHE DEL FUSIBILE

Il circuito stampato del condizionatore d'aria (PCB) è dotato di un fusibile per la protezione dalle sovracorrenti. Le specifiche del fusibile solo stampate sul circuito stampato, ad es. T3.15Al/250VAC, T5Al/250VAC, T3.15A/250VAC, T5A/250VAC, T20A/250VAC, T30A/250VAC, ecc.

NOTA: per le unità che usano il refrigerante R32 o R290, è possibile utilizzare solo il fusibile in ceramica a prova di esplosione.

Lampada UV-C (applicabile solo all'unità contenente una lampada UV-C)

Questo apparecchio contiene una lampada UV-C. Prima di aprire l'apparecchio, si prega leggere le seguenti istruzioni.

1. Non utilizzare le lampade UV-C all'esterno dell'apparecchio.
2. Gli apparecchi palesemente danneggiati non devono essere messi in funzione.
3. L'uso improprio dell'apparecchio o il danneggiamento dell'involucro possono provocare la fuoriuscita di pericolose radiazioni UV-C. Le radiazioni UV-C possono, anche in piccole dosi, causare danni agli occhi e alla pelle.
4. Prima di aprire le porte e i pannelli di accesso recanti il simbolo di pericolo di RADIAZIONE ULTRAVIOLETTA per eseguire la MANUTENZIONE UTENTE, si raccomanda di scollegare l'alimentazione.
5. La lampada UV-C non può essere pulita, riparata e sostituita.
6. Le BARRIERE UV-C con il simbolo di pericolo di RADIAZIONE ULTRAVIOLETTA non devono essere rimosse.

ATTENZIONE

Questo apparecchio contiene un emettitore UV. Non fissare la sorgente luminosa.

AVVERTENZE PER L'INSTALLAZIONE DEL PRODOTTO

1. L'installazione deve essere eseguita da un rivenditore o da un tecnico autorizzato. In caso di installazione errata, sussiste il rischio di perdite d'acqua, scosse elettriche o incendi.

2. L'installazione deve essere eseguita in conformità alle istruzioni di installazione. In caso di installazione errata, sussiste il rischio di perdite d'acqua, scosse elettriche o incendi. (In Nord America, l'installazione deve essere eseguita esclusivamente da personale autorizzato in conformità ai requisiti NEC e CEC).

3. Per la riparazione o la manutenzione dell'unità, rivol-

gersi a un tecnico autorizzato. L'apparecchio deve essere installato in conformità alle norme nazionali in materia di cablaggio.

1. Per l'installazione utilizzare esclusivamente gli accessori, le parti e gli strumenti specificati in dotazione. L'uso di pezzi di ricambio non originali può determinare perdite d'acqua, scosse elettriche, incidenti e guasti all'unità.

2. Installare l'unità in una posizione stabile che possa sostenerne il peso. Se la posizione scelta non è in grado di sostenere il peso dell'unità o se l'installazione non è stata eseguita correttamente, l'unità può cadere e causare gravi lesioni e danni.

3. Installare i tubi di scarico secondo le istruzioni contenute nel presente manuale. Se l'acqua non scarica in modo corretto, può danneggiare la casa e altri beni materiali.

4. Per le unità dotate di un riscaldatore elettrico ausilia- rio, non installare l'unità a meno di 1 metro (3 piedi) da materiali combustibili.

5. Non installare l'unità in un luogo che potrebbe essere esposto a perdite di gas combustibili. Se il gas combustibile si accumula intorno all'unità, potrebbe provocare incendi.

6. Non attivare l'alimentazione finché non sono stati completati tutti i lavori.

7. Quando si sposta o si riposiziona il condizionatore d'aria, rivolgersi a tecnici esperti per lo scollegamento e la reinstallazione dell'unità.

8. Per l'installazione dell'apparecchio sul suo supporto, leggere le informazioni dettagliate nelle sezioni Installazione dell'unità interna e Installazione dell'unità esterna.

Nota sui gas fluorurati (non applicabile alle unità che utilizzano il refrigerante R290)

1. Questa unità di condizionamento dell'aria contiene gas fluorurati a effetto serra. Per informazioni specifiche sul tipo di gas e la quantità, fare riferimento alla relativa etichetta sull'unità stessa o al Manuale d'uso - Scheda prodotto nell'imballaggio dell'unità esterna. (Solo per i prodotti dell'Unione Europea).
2. L'installazione, l'assistenza, la manutenzione e la riparazione di questa unità devono essere eseguite da un tecnico certificato.
3. La disinstallazione e il riciclaggio del prodotto devono essere eseguiti da un tecnico certificato.
4. Per le apparecchiature che contengono gas fluorurati a effetto serra in quantità pari o superiore a 5 tonnellate di CO2 equivalente ma inferiore a 50 tonnellate di CO2 equivalente, se l'impianto è dotato di un sistema di rilevamento delle perdite, deve essere sottoposto a un controllo delle eventuali perdite almeno ogni 24 mesi.
5. Una volta effettuato il controllo delle perdite sull'unità, si consiglia vivamente di tenere un registro accurato di tutti i controlli.

AVVERTENZA per l'uso del refrigerante R32/R290

AVVERTENZA per l'uso del refrigerante R32/R290

- Quando si utilizza un refrigerante infiammabile, l'apparecchio deve essere sistemato in un'area ben ventilata, le cui dimensioni corrispondono all'area del locale specifica per il funzionamento dei modelli a refrigerante R32: L'apparecchio deve essere installato, utilizzato e conservato in un locale con una superficie superiore a 4 m2. Per i modelli a refrigerante R290, l'apparecchio deve essere installato, utilizzato e conservato in un locale con una superficie superiore a:

unità <=9000Btu/h: 13 m2 unità >9000Btu/h e <=12000Btu/h: 17 m2

unità > 12000Btu/h e <=18000Btu/h: 26 m2

unità > 18000Btu/h e <=24000Btu/h: 35 m2

• I connettori meccanici riutilizzabili e i giunti svasati non sono ammessi nell'utilizzo al chiuso. (Requisiti standard EN).
• I connettori meccanici utilizzati all'interno devono avere un tasso non superiore a 3g/anno al 25% della pressione massima consentita. Quando i connettori meccanici vengono riutilizzati al chiuso, le parti di tenuta devono essere sostituite. Quando i giunti svasati vengono riutilizzati all'interno, la parte svasata deve essere rifatta. (Requisiti standard UL)
• Quando i connettori meccanici vengono riutilizzati al chiuso, le parti di tenuta devono essere sostituite. Quando i giunti svasati vengono riutilizzati all'interno, la parte svasata deve essere rifatta. (Requisiti standard IEC)
• I connettori meccanici utilizzati al chiuso devono essere conformi alla norma ISO 14903.

Spiegazione dei simboli visualizzati sull’unità (solo per l’unità che adotta il refrigerante R32/R290):
	AVVISO:Questo simbolo indica che questo apparecchio utilizza un refrigerante infiammabile. Se il refrigerante fuoriesce e viene esposto a una fonte di accensione esterna, sussiste il rischio di incendio.
	ATTENZIONE:Questo simbolo indica che è necessario leggere attentamente il manuale d’uso.
	ATTENZIONE:Questo simbolo indica che è necessario leggere attentamente il manuale di installazione.
	ATTENZIONE:Questo simbolo indica che il manuale tecnico deve essere letto attentamente.

Linee guida europee sullo smaltimento

Questa marcatura, apposta sul prodotto o sulla sua documentazione, indica che i rifiuti elettrici e le apparecchiature elettriche non devono essere mescolate con i rifiuti domestici.

Corretto smaltimento di questo prodotto

(Rifiuti da apparecchiature elettriche ed elettroniche)

Questo apparecchio contiene refrigerante e altri materiali potenzialmente pericolosi. Per lo smaltimento di questo apparecchio, la legge richiede speciali procedure di raccolta e

trattamento.

Non smaltire il prodotto nei rifiuti domestici o nei rifiuti urbani indifferenziati.

Quando si smaltisce questo apparecchio, è possibile scegliere tra le seguenti opzioni:

• Smaltire l'apparecchio presso un centro di raccolta dei rifiuti elettronici comunale designato.
• Quando si acquista un nuovo apparecchio, il rivenditore ritira gratuitamente il vecchio dispositivo.
• Il produttore ritirerà gratuitamente il vecchio apparecchio.
• Vendere l'apparecchio a rivenditori di rottami metallici certificati.

NOTA

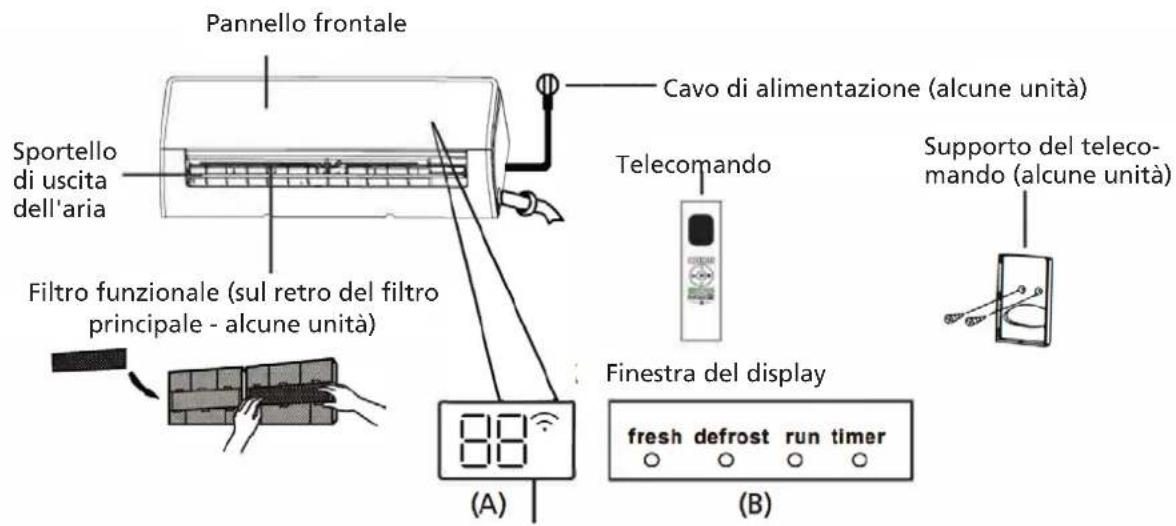

Display unità interna

NOTA: modelli differenti hanno pannelli anteriori e finestre display diversi. Non tutti i codici del display descritti qui di seguito sono disponibili per il modello di condizionatore da te acquistato. Controllare il display dell'unità interna acquistata.

Le illustrazioni in questo manuale sono a scopo esplicativo. La forma effettiva dell'unità interna può essere leggermente differente. La forma effettiva prevarrà.

Pannello frontale Sportello di uscita dell'aria Cavo di alimentazione (alcune unità) Filtro funzionale (sul retro del filtro principale - alcune unità) Telecomando Supporto del telecomando (alcune unità) Finestra del display fresh defrost run timer (A) (B)

"fresh " Con la funzione Fresh e UV-C (se presenti) attivate (alcune unità)

"defrost" Quando la funzione di sbrinamento è attivata.

" run " Quando l'unità è accesa.

"timer" Quando il TIMER è impostato.

" Con la funzione Wireless Control (controllo wireless) attivata (alcune unità).

"88" Mostra la temperatura, la funzione funzionamento e codici di errore: per 3 secondi quando:

- TIMER ON è impostato (se l'unità è su OFF, rimane accesa quando è impostato TIMER ON)

- Le funzioni FRESH, lampada UV-C, SWING, TURBO, ECO o SILENCE sono attivate per 3 secondi quando:

• TIMER OFF è impostato

- Le funzioni FRESH, lampada UV-C, SWING, TURBO, ECO o SILENCE sono disattivate "df" durante lo sbrinamento

Con la funzione riscaldamento a 8°C attivata (alcune unità)

Con la funzione Active Clean (pulizia attiva) attivata (solo per tipologia split inverter) Quando l'unità sta effettuando la pulizia autonoma (per tipologia a velocità fissa)

Temperatura di funzionamento

Quando il condizionatore d'aria viene utilizzato al di fuori dei seguenti intervalli di temperatura, alcune funzioni di protezione possono attivarsi e causare il blocco dell'unità.

Tipo Inverter Split

	ModalitàRAFFREDDAMENTO	Modalità RISCALDAMENTO	MODO ASCIUTTO
Temperatura ambiente 16°C	-32°C(60°F - 90°F)	0°C - 30°C(32°F - 86°F)	10°C - 32°C(50°F - 90°F)
Temperatura esterna	0°C - 50°C(32°F - 122°F)	-15°C - 30°C(5°F - 86°F)	0°C - 50°C(32°F - 122°F)
	-15°C - 50°C(5°F - 122°F)(Per i modelli con sistemi di raffreddamento a bassa temperatura).
	0°C - 52°C(32°F - 126°F)(Per i modelli speciali tropicali)		0°C - 52°C(32°F - 126°F)(Per i modelli speciali tropicali)

PER LE UNITÀ ESTERNE CON RISCALDATORE ELETTRICO AUSILIARIO

Quando la temperatura esterna è inferiore a 0 °C (32 °F), si consiglia vivamente di tenere l'unità sempre collegata alla presa di corrente per garantire un funzionamento regolare.

Tipo a velocità fissa

	ModalitàRAFFREDDAMENTO	Modalità RISCALDAMENTO MODO ASCIUTTO
Temperatura ambiente 16°C	-32°C(60°F - 90°F)	0°C - 30°C(32°F - 86°F)
Temperatura esterna	18°C - 43°C(64°F - 109°F)	-7°C - 24°C(19°F - 75°F)
	-7°C - 43°C(19°F - 109°F)(Per i modelli con sistemi di raffreddamento a bassa temperatura).
	18°C - 52°C(64°F - 126°F)(Per i modelli speciali tropicali)

NOTA: Umidità relativa del locale inferiore all'80%. Se il condizionatore d'aria opera in ambienti con una percentuale di umidità superiore, sulla superficie del condizionatore d'aria può formarsi della condensa. Impostare l'aletta verticale del flusso d'aria all'angolazione massima (in verticale rispetto al pavimento) e impostare la modalità di ventilazione su ALTA.

Per ottimizzare ulteriormente le prestazioni dell'unità, procedere come segue:

• Tenere porte e finestre chiuse.
• Limitare l'uso di energia utilizzando le funzioni TIMER ON e TIMER OFF.
  • Non bloccare le prese o gli scarichi dell'aria.
• Ispezionare regolarmente e pulire i filtri dell'aria.

La guida all'uso del telecomando a infrarossi non è inclusa nella presente documentazione. Non tutte le funzioni sono disponibili per il condizionatore d'aria. Controllare il display interno e il telecomando dell'unità acquistata.

Altre funzioni

• Riavvio automatico (alcune unità)

Se l'unità perde l'alimentazione, si riavvia automaticamente con le impostazioni precedenti una volta che l'alimentazione è stata ripristinata.

• Anti-muffa (alcune unità)

Quando si spegne l'unità dalle modalità COOL, AUTO (COOL), o DRY, il condizionatore d'aria continua a funzionare a bassissima potenza per asciugare l'acqua di condensa e prevenire la formazione di muffa.

• Controllo wireless (alcune unità)

Il controllo wireless consente di controllare il condizionatore d'aria con il proprio cellulare e una connessione wireless. Per l'accesso USB al dispositivo, la sostituzione e le operazioni di manutenzione devono essere eseguite dallo staff autorizzato.

- Memoria di angolazione dell'aletta (alcune unità)

All'accensione dell'unità, l'aletta riprenderà automaticamente l'angolazione precedente.

• Funzione Pulizia attiva (alcune unità)

La tecnologia Active Clean (pulizia automatica) lava via la polvere quando aderisce allo scambiatore di calore congelandola automaticamente e poi sciogliendo rapidamente via la gelata. L'unità emetterà un segnale acustico. L'operazione di pulizia attiva serve a produrre acqua più condensata per migliorare la pulizia e a soffiare fuori aria fredda. Dopo la pulizia, la ruota della ventilazione interna continua a funzionare con aria calda per asciugare l'evaporatore, mantenendone pulito l'interno.

-- Quando questa funzione è attiva, sul display dell'unità interna compare la scritta CL; dopo un arco temporale compreso tra 20 e 130 minuti, l'unità si spegne automaticamente e annulla la funzione di pulizia attiva.

-- Per alcune unità, il sistema avvia il processo di pulizia ad alta temperatura e la temperatura dell'aria in uscita è molto elevata. Si prega di mantenersi a distanza. Questo determinerà un incremento della temperatura ambiente

• Diversione brezza (alcune unità)

Questa funzione evita che il flusso d'aria diretto soffi sul corpo, pur creando una sensazione di aria fresca e delicata.

- Rilevamento perdite di refrigerante (alcune unità)

L'unità interna visualizza automaticamente ELOC o fa lampeggiare i LED (a seconda del modello) quando rileva una perdita di refrigerante.

- Funzionamento a riposo

La funzione SLEEP (riposo) serve per ridurre l'uso di energia mentre si dorme (e non si richiedono le stesse impostazioni di temperatura necessarie durante la veglia). Questa funzione può essere attivata solo con il telecomando. La funzione Riposo non è disponibile nelle modalità FAN o DRY.

Premere il pulsante SLEEP quando ci si sta per coricare. In modalità COOL, l'unità aumenta la temperatura di 1°C (2°F) dopo 1 ora e aumenta ancora di 1°C (2°F) dopo un'altra ora. In modalità HEAT, l'unità riduce la temperatura di 1°C (2°F) dopo 1 ora e riduce ancora di 1°C (2°F) dopo un'altra ora. La funzione di riposo si interrompe dopo 8 ore e il sistema torna a funzionare secondo le impostazioni finali.

NOTA: per i condizionatori d'aria multi-slip, le seguenti funzioni non sono disponibili: Pulizia attiva, Silenziosa, Diversione brezza, Rilevamento perdite refrigerante e Eco.

Impostazione dell'angolazione del flusso d'aria

Impostazione dell'angolazione verticale del flusso d'aria

Mentre l'unità è accesa, utilizzare il pulsante SWING/DIRECT (oscillante/diretta) del telecomando per impostare la direzione (angolo verticale) del flusso d'aria. Per maggiori dettagli, consultare il manuale del telecomando.

NOTA SULLE ANGOLAZIONI DELL'ALETTA

Mentre si usa la modalità COOL o DRY, non impostare l'aletta con angolazione troppo verticale per periodi prolungati. In questo modo, l'acqua può condensare sulle lamelle dell'aletta e cadere sul pavimento o sugli arredi. Mentre si usa la modalità COOL o HEAT, impostando l'aletta con un angolazione troppo verticale si rischia di ridurre le prestazioni dell'unità a causa di un flusso d'aria minore.

NOTA: In base ai requisiti delle norme in materia, impostare l'aletta del flusso d'aria verticale all'angolazione massima durante il test della capacità di riscaldamento.

Impostazione dell'angolazione orizzontale del flusso d'aria

L'angolazione orizzontale del flusso d'aria deve essere impostata manualmente. Afferrare l'asta del deflettore (vedere Fig. B) e regolarla manualmente nella direzione preferita. Per alcune unità, l'angolo orizzontale del flusso d'aria può essere impostato con il telecomando.

Azionamento manuale (senza telecomando)

ATTENZIONE

Il pulsante manuale è destinato esclusivamente a scopi di prova e di emergenza. Non utilizzare questa funzione a meno che non si sia perso il telecomando e non sia assolutamente necessario. Per ripristinare il funzionamento regolare, utilizzare il telecomando per attivare l'unità. L'unità deve essere spenta prima dell'azionamento manuale.

Per azionare l'unità manualmente:

1. Aprire il pannello anteriore dell'unità interna.

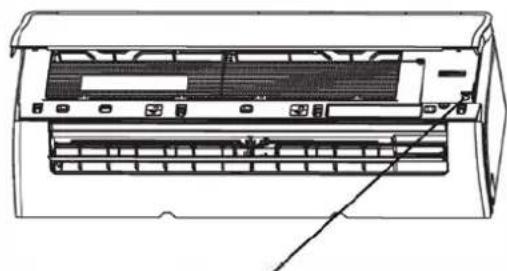

2. Individuare il pulsante MANUAL CONTROL (controllo manuale) sul lato destro dell'unità.
3. Premere una volta il pulsante MANUAL CONTROL per attivare la modalità FORCED AUTO (Automatica forzata).
4. Premere nuovamente il pulsante MANUAL CONTROL per attivare la modalità FORCED COOLING (raffreddamento forzato).
5. Premere il pulsante MANUAL CONTROL una terza volta per spegnere l'unità.
6. Chiudere il pannello anteriore.

Gamma Fig. A

NOTA: Non muovere l'aletta manualmente. In questo modo l'aletta non sarà più sincronizzata. Se ciò accade, spegnere l'unità e staccare la spina per alcuni secondi, quindi riavviare l'unità. L'aletta verrà così resettata.

ATTENZIONE

Non mettere le dita dentro o vicino al lato soffiatore o aspiratore dell'unità. La ventola ad alta velocità all'interno dell'unità può provocare infortuni.

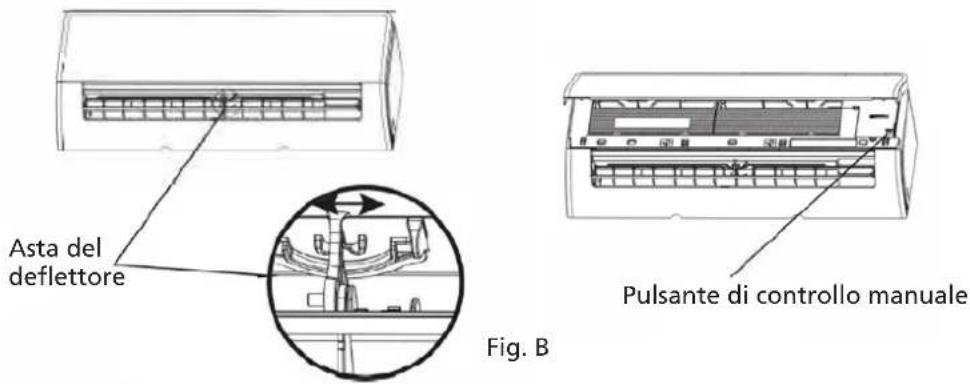

Asta del deflettore Pulsante di controllo manuale Fig. B

C CURA E MANUTENZIONE

Pulizia dell'unità interna

PRIMA DELLA PULIZIA O DELLA MANUTENZIONE

PRIMA DI PROCEDERE ALLA PULIZIA O ALLA MANUTENZIONE, SPEGNERE SEMPRE IL SISTEMA DI CONDIZIONAMENTO D'ARIA E SCOLLEGARE L'ALIMENTAZIONE ELETTRICA.

ATTENZIONE

Per pulire l'apparecchio utilizzare solo un panno morbido e asciutto. Se l'apparecchio è particolarmente sporco, si può usare un panno imbevuto di acqua tiepida per pulirlo.

• Non utilizzare prodotti chimici o panni trattati chimicamente per pulire l'unità
- Non utilizzare benzene, diluente per vernici, polvere per lucidatura o altri solventi per pulire l'unità, in quanto possono causare la rottura o la deformazione della superficie in plastica.
- Non utilizzare acqua a temperatura superiore a 40 °C (104 °F) per pulire il pannello anteriore. Ciò può causare la deformazione o lo scolorimento del pannello.

Pulizia del filtro dell'aria

Un condizionatore d'aria intasato può ridurre l'efficienza di raffreddamento dell'unità e può anche essere dannoso per la salute. Assicurarsi di pulire il filtro una volta ogni due settimane.

1. Sollevare il pannello anteriore dell'unità interna.
2. Per prima cosa, premere la linguetta all'estremità del filtro per allentare la fibbia, sollevarla e tirarla verso di sé.
3. Ora, estrarre il filtro.
4. Se il filtro è dotato di un piccolo deodorante, staccarlo dal filtro più grande. Pulire il filtro deodorante con un aspirapolvere portatile.
5. Pulire il filtro grande con acqua tiepida saponata. Ricordare di utilizzare un detergente neutro.
6. Sciacquare il filtro con acqua fresca, quindi scuoterlo per eliminare l'acqua in eccesso.
7. Asciugarlo in un luogo fresco e asciutto ed evitare di esporlo alla luce diretta del sole.
8. Una volta asciutto, riagganciare il filtro deodorante al filtro più grande, quindi reinserirlo nell'unità interna.
9. Chiudere il pannello anteriore dell'unità interna.

Scheda filtro

Non toccare il filtro deodorante (Plasma) per almeno 10 minuti dopo lo spegnimento dell'unità.

ATTENZIONE

• Prima di cambiare il filtro o di pulire, spegnere l'unità e scollegarla dalla corrente.
• Quando si rimuove il filtro, non toccare le parti metalliche dell'unità. I bordi metallici affiliati possono essere taglienti.
• Non utilizzare acqua per pulire l'interno dell'unità interna. Si rischia altrimenti di distruggere l'isolamento e provocare scosse elettriche.
• Non esporre il filtro alla luce diretta del sole per farlo asciugare. Il pannello del filtro potrebbe ritirarsi e deformarsi oppure scolorirsi

Promemoria filtro dell'aria (facoltativo)

Promemoria di pulizia del filtro dell'aria

Dopo 240 ore di utilizzo, sulla finestra del display dell'unità interna lampeggerà la scritta CL. Si tratta del promemoria di pulizia del filtro. Dopo 15 secondi, l'unità tornerà alla visualizzazione precedente. Per resettare il promemoria, premere il pulsante LED sul telecomando 4 volte oppure premere il pulsante MANUAL CONTROL 3 volte. Se non si resetta il promemoria, l'indicatore CL lampeggerà nuovamente al riavvio dell'unità.

Promemoria sostituzione del filtro dell'aria

Dopo 2880 ore di utilizzo, sulla finestra del display dell'unità interna lampeggerà la scritta nF. Si tratta del promemoria di sostituzione del filtro. Dopo 15 secondi, l'unità tornerà alla visualizzazione precedente. Per resettare il promemoria, premere il pulsante LED sul telecomando 4 volte oppure premere il pulsante MANUAL CONTROL 3 volte. Se non si resetta il promemoria, l'indicatore nF lampeggerà nuovamente al riavvio dell'unità.

ATTENZIONE

• Tutte le operazioni di manutenzione e pulizia dell'unità devono essere eseguite da un rivenditore autorizzato o da un fornitore di servizi certificato.
• Tutti gli interventi di riparazione sull'unità devono essere eseguiti da un rivenditore autorizzato o da un fornitore di servizi certificato.

Manutenzione - Lunghi periodi di mancato utilizzo

Se si ha in programma di non utilizzare il condizionatore d'aria per un lungo periodo di tempo, ecco come procedere:

Pulire tutti i filtri

Accendere la funzione FAN (VENTILATORE) finché l'unità non si asciuga completamente

Spegnere l'unità e scol- legare l'alimentazione

Rimuovere le batterie dal telecomando

Manutenzione - Ispezione pre-stagionale

Dopo lunghi periodi di mancato utilizzo o prima di periodi di utilizzo frequente, eseguire le operazioni seguenti:

Controllo fili danneggiati Pulire tutti i filtri Controllo perdite Sostituzione batterie

Verifica di eventuali ostruzioni delle prese o degli scarichi dell'aria.

PRECAUZIONI DI SICUREZZA

Qualora si verifichi UNA delle seguenti condizioni, spegnere immediatamente la propria unità!

• Il cavo dell'alimentazione è danneggiato o caldo in modo anomalo
• Si sente odore di bruciato
  • L'unità emette suoni forti o anomali
• Un fusibile di alimentazione si brucia o l'interruttore automatico scatta spesso
• Acqua o altri oggetti cadono nell'unità o escono dall'unità

NON TENTARE DI EFFETTUARE RIPARAZIONI IN AUTONOMIA! CONTATTARE IMMEDIATAMENTE UN FORNITORE DI SERVIZI AUTORIZZATO!

Problemi comuni

I seguenti problemi non sono malfunzionamenti e nella maggior parte delle situazioni non richiedono riparazioni

NOTA: Se il problema persiste, contattare un rivenditore locale o il centro di assistenza clienti più vicino. Fornire una descrizione dettagliata del malfunzionamento dell'unità e il numero di modello.

Problema Possibili cause
L'unità non si accende quando si preme il pulsante ON/OFF	L'unità dispone di una funzione di protezione di 3 minuti che impedisce all'unità di sovraccaricarsi. L'unità non può essere riavviata entro tre minuti dallo spegnimento.
L'unità passa dalla modalità COOL/HEAT alla modalità FAN.	L'unità può modificare la propria impostazione per evitare la formazione di brina sull'unità. Una volta aumentata la temperatura, l'unità riprende a funzionare nella modalità precedentemente selezionata.
	Una volta raggiunta la temperatura impostata, l'unità spegne il compressore. L'unità continua a funzionare quando la temperatura oscilla nuovamente.
L'unità interna emette nebbia bianca N	Nelle regioni umide, una grande differenza di temperatura tra l'aria della stanza e l'aria condizionata può causare la formazione di nebbia bianca.
Sia l'unità interna che quella esterna emettono nebbia bianca.	Quando l'unità si riavvia in modalità RISCALDAMENTO dopo lo sbrinamento, è possibile che venga emessa della nebbia bianca a causa dell'umidità generata dal processo di sbrinamento.
L'unità interna emette rumori Quando	a presa d'aria si riposiziona, è possibile che si senta un rumore d'aria impetuoso.
	Dopo aver fatto funzionare l'unità in modalità RISCALDAMENTO, è possibile che si verifichi un suono stridulo dovuto all'espansione e alla contrazione delle parti in plastica dell'unità.
Sia l'unità interna che l'unità esterna producono rumori.	Un leggero sibilo durante il funzionamento: È normale ed è causato dal gas refrigerante che scorre attraverso le unità interne ed esterne.
	Basso sibilo all'avvio, all'arresto o durante lo sbrinamento del sistema: Questo rumore è normale ed è causato dall'arresto o dal cambio di direzione del gas refrigerante.
	Rumore di cigolio: La normale espansione e contrazione delle parti in plastica e metallo causata dagli sbalzi di temperatura durante il funzionamento può provocare rumori stridenti.
L'unità esterna emette dei rumori L'unità emette suoni diversi in base alla modalità di funzionamento corrente.
Viene emessa polvere dall'unità interna o esterna	L'unità può accumulare polvere durante lunghi periodi di inutilizzo, che viene emessa quando l'unità viene accesa. Questo problema può essere attenuato coprendo l'unità durante i lunghi periodi di inattività.
L'unità emette un cattivo odore L'unità	può assorbire odori dall'ambiente (come mobili, cucina, sigarette, ecc.) che verranno emessi durante il funzionamento.
	I filtri dell'unità sono ammuffiti e devono essere puliti.
Il ventilatore dell'unità esterna non funziona	Durante il funzionamento, la velocità del ventilatore viene controllata per ottimizzare il funzionamento del prodotto.
Il funzionamento è irregolare, im-prevedibile o l'unità non risponde.	Interferenze di torri di telefonia cellulare e ripetitori remoti possono causare il malfunzionamento dell'unità.In questo caso, provare quanto segue:Scollegare l'alimentazione, quindi ricollegarla.Premere il tasto ON/OFF del telecomando per riavviare il funzionamento.

Risoluzione dei problemi

In caso di problemi, verificare i seguenti punti prima di contattare una società di riparazioni.

NOTA: Se il problema persiste, contattare un rivenditore locale o il centro di assistenza clienti più vicino. Fornire una descrizione dettagliata del malfunzionamento dell'unità e il numero di modello.

Problema Possibili cause Risoluzione	dei problemi
Scarse prestazioni di raffreddamento	La temperatura impostata potrebbe essere superiore alla temperatura ambiente	Abbassare la temperatura impostata
	Lo scambiatore di calore dell'unità interna o esterna è sporco	Pulire lo scambiatore di calore interessato
	Il filtro dell'aria è sporco Rimuovere il	filtro e pulirlo secondo le istruzioni
	L'ingresso o l'uscita dell'aria di una delle due unità è ostruita	Spegnere l'unità, rimuovere l'ostruzione e riaccenderla.
	Porte e finestre aperte Assicurarsi che	tutte le porte e le finestre siano chiuse durante il funzionamento dell'unità.
	La luce del sole genera un calore eccessivo	Chiudere le finestre e le tende durante i periodi di forte calore o di sole intenso.
	Troppe fonti di calore nella stanza (persone, computer, apparecchi elettronici, ecc.)	Ridurre la quantità di fonti di calore
	Basso livello di refrigerante dovuto a perdite o a un uso prolungato	Verificare la presenza di perdite, se necessario sigillare nuovamente e rabboccare il refrigerante.
	La funzione SILENCE è attivata (funzione opzionale)	La funzione SILENCE può ridurre le prestazioni del prodotto riducendo la frequenza di funzionamento
L'unità non funziona Mancanza di alimentazione attendere il ripristino dell'alimentazione
L'unità si avvia e si arresta frequentemente	C'è troppo o troppo poco refrigerante nel sistema	Verificare la presenza di perdite e ricaricare il sistema di refrigerante.
	Nel sistema sono entrati gas comprimibili o umidità.	Evacuare e ricaricare il sistema di refrigerante.
	Il compressore è rotto Sostituire il compressore
	La tensione è troppo alta o troppo bassa	Installare un manostato per regolare la tensione.
Scarse prestazioni di riscaldamento La temperatura esterna è estremamente bassa		Utilizzare un dispositivo di riscaldamento ausiliario
		L'aria fredda entra da porte e finestre
		Basso livello di refrigerante dovuto a perdite o a un uso prolungato
Le spie continuano a lampeggiare L'u unità può interrompere il funzionamento o continuare a funzionare in modo sicuro. |Se le spie continuano a lampeggiare o se compaiono codici di errore, attendere circa 10 minuti. Il problema potrebbe risolversi da solo. In caso contrario, scollegare l'alimentazione e ricollegarla. Se il problema persiste, scollegare l'alimentazione e contattare il centro di assistenza clienti più vicino.
Il codice di errore viene visualizzato sul display dell'unità interna e inizia con le lettere indicate di seguito: E(x), P(x), F(x) EH(xx), EL(xx), EC(xx) PH(xx), PL(xx), PC(xx)

E ACCESSI

Il sistema di climatizzazione viene fornito con i seguenti accessori. Per

l'installazione del condizionatore d'aria utilizzare tutti i componenti e gli accessori. L'installazione non corretta può provocare perdite d'acqua, scosse elettriche e incendi o causare il malfunzionamento dell'apparecchiatura. Gli articoli non inclusi nel condizionatore d'aria devono essere acquistati separatamente.

Nome degli accessori Quantità (PC)		Forma Name of Accessories Q'ty(pc) Shape
Manuale 2~3 Telecomando 1

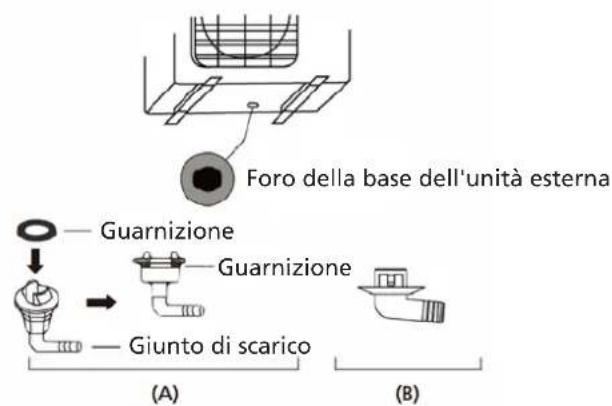

Giunto di scarico (per i modelli a raffreddamento e riscaldamento)	1 Batteria	(nor ) 2
Guarnizione (per i modelli a raffreddamento e riscaldamento)	1 Supporto del		mando (opzionale)	1
Piastra di montaggio 1	Vite di fissaggi		supporto del telecomando (opzionale)	2
Ancoraggio 5~8	(a seconda dei modelli)		Filtro piccolo (da installare sul retro del filtro dell'aria principale da parte del tecnico autorizzato durante l'installazione della macchina)	1~2 (a seconda dei modelli)
Squadra di fissaggio della piastra di montaggio	5~8 (a seconda dei modelli)

Nome degli accessori Forma Quantità (PC)
Gruppo tubo di collegamento	Lato liquido	6.35(1/4 in)	Far passare la fascetta attraverso il foro dell'anello magnetico per fis-sarla al cavo.Parti da acquistare separatamente.Consultare il rivenditore per conos-cere le dimensioni del tubo adatto all'unità acquistata.
		9.52(3/8 in)
	Lato gas	9.52(3/8 in)
		12.7(1/2 in)
		16(5/8 in)
		19(3/4 in)
Anello magnetico e fascetta (se in dotazione, fare riferimento allo schema elettrico per l'installazione sul cavo di collegamento).			Varia a seconda del modello

F RIEPILOGO INSTALLAZIONE - UNITÀ INTERNA

15cm (5.9in) 12cm (4,75in) 12cm (4,75in) 2.3m (90.55in)

1. Selezionare la posizione di installazione

1. Stabilire la posizione del foro a parete

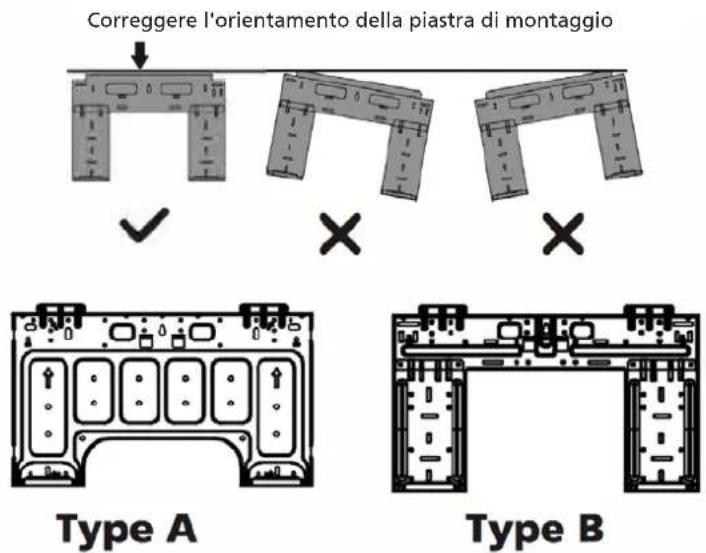

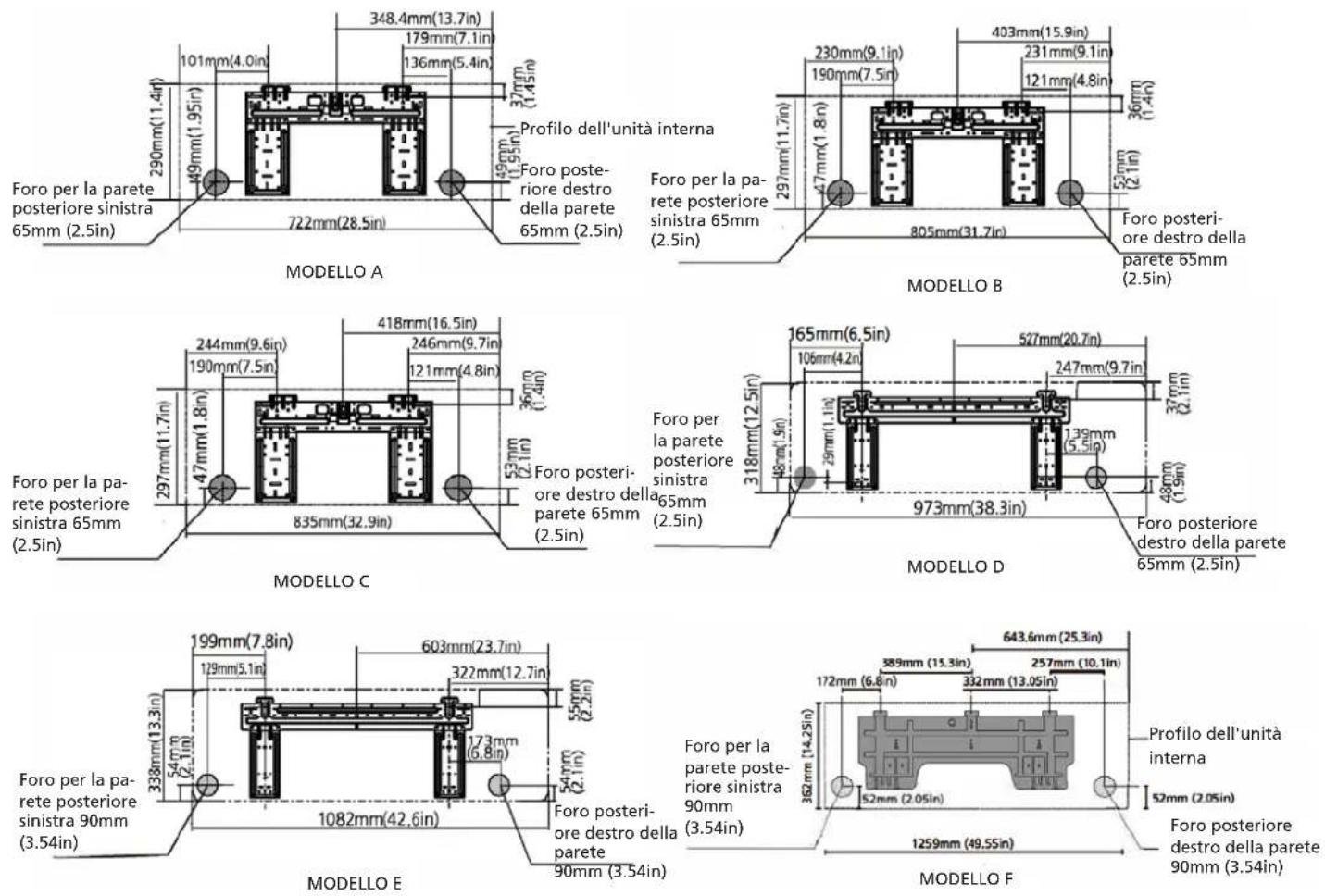

1. Fissare la piastra di montaggio

4

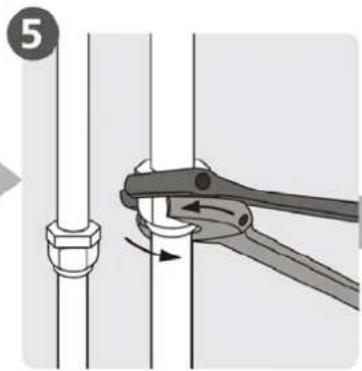

1. Praticare il foro a parete 5. Collegare la tubazione 6. Collegare il cablaggio (non


applicabile per alcune località del Nord America)

1. Preparare il tubo flessibile di scarico

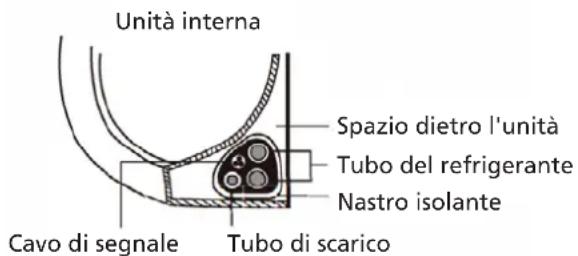

1. Avvolgere tubazioni e cavi (non applicabile per alcune località del Nord America)

1. Montare unità interna

G PARTI UNITÀ

NOTA: L'installazione deve essere eseguita in conformità ai requisiti delle norme locali e nazionali. L'installazione può lievemente differire in aree diverse.

1. Piastra di montaggio a parete
2. Pannello frontale
3. Cavo di alimentazione
4. Louver
5. Filtro funzionale (sul retro del

filtro principale - stesse unità)

1. Tubo di drenaggio
2. Cavo di segnale
3. Tubazioni del refrigerante

4. Controllore remoto

5. Supporto del telecomando (alcune unità)

6. Cavo di alimentazione dell'unità esterna (alcune unità)

ATTENZIONE

Questa figura ha una funzione puramente esplicativa e indicativa. La figura può essere diversa dal condizionatore che avete acquistato.

H INSTALLAZIONE UNITÀ INTERNA

Istruzioni per l'installazione - Unità interna

Prima dell'installazione

Prima di installare l'unità interna, consultare l'etichetta sulla scatola del prodotto per verificare che il numero di modello dell'unità interna corrisponda al numero di modello dell'unità esterna.

Passaggio 1: selezionare il luogo di installazione

Prima di installare l'unità interna, è necessario scegliere una posizione adeguata. Di seguito sono riportati gli standard che possono aiutare a scegliere una posizione adeguata per l'unità.

Le posizioni di installazione corrette soddisfano i seguenti standard:

• Buona circolazione dell'aria
•Drenaggioagevole
- Il rumore dell'unità non deve disturbare altre persone
- Ferma e stabile - la sede non deve vibrare
- Abbastanza resistente da supportare il peso dell'unità
- La sede deve distare almeno un metro da tutti gli altri dispositivi elettrici (ad esempio, TV, radio, computer).

NON installare l'unità nei seguenti punti:

• In prossimità di fonti di calore, vapore o gas combustibili
• Vicino a oggetti infiammabili, come tende o vestiti
• Vicino a qualsiasi ostacolo che possa impedire la circolazione dell'aria
• Vicino alla porta
• In una posizione soggetta alla luce diretta del sole

NOTA SUL FORO A PARETE

In assenza di tubi fissi del refrigerante:

Nella scelta della posizione, tenere presente che è necessario lasciare un ampio spazio per un foro nella parete (vedere la fase di esecuzione del foro nella parete per le tubazioni di collegamento) per il cavo di segnale e i tubi del refrigerante che collegano le unità interna ed esterna. La posizione predefinita per tutte le tubazioni è il lato destro dell'unità interna (vista anteriore dell'unità). Tuttavia, l'unità può ospitare tubazioni a sinistra e a destra.

Fare riferimento al seguente schema per far sì che la distanza dalle pareti e dal soffitto sia adeguata:

15cm (5.9in) o più 12cm (4.75in) o più 12cm (4.75in) o più 2.3m 90.55in) o più

Passaggio 2: fissare la piastra di montaggio alla parete

La piastra di montaggio è il dispositivo su cui si monta l'unità interna.

- Rimuovere la vite che fissa la piastra di montaggio al retro dell'unità interna.

- Fissare la piastra di montaggio alla parete con le viti in dotazione. Assicurarsi che la piastra di montaggio sia in piano rispetto alla parete.

Se la parete è in mattoni, cemento o materiale simile, praticare dei fori di 5 mm di diametro nella parete e inserire gli ancoraggi a manicotto forniti in dotazione. di 5mm di diametro nella parete e inserire i tasselli a manicotto in dotazione. Quindi fissare la piastra di montaggio alla alla parete stringendo le viti direttamente negli ancoraggi a clip.

Passaggio 3: praticare il foro a parete per le tubazioni di collegamento

1. Stabilire la posizione del foro a parete in base alla posizione della piastra di montaggio. Fare riferimento alle dimensioni della piastra di montaggio.
2. Utilizzando un trapano da 65 mm (2,5) o 90 mm (3,54) (a seconda dei modelli), praticare un foro nella parete. Accertarsi di praticare il foro con una leggera inclinazione verso il basso, in modo tale che l'estremità esterna nel foro sia più bassa rispetto a quella interna di circa 5-7 mm (0,2 - 0,275 pollici). In questo modo si garantisce un corretto drenaggio dell'acqua.
3. Posizionare il bracciale protettivo nel foro. Serve a proteggere i bordi del foro e contribuisce a sigillarlo al termine del processo di installazione.

ATTENZIONE

Quando si esegue il foro a parete, assicurarsi di evitare cavi, impianti idraulici e altri componenti sensibili.

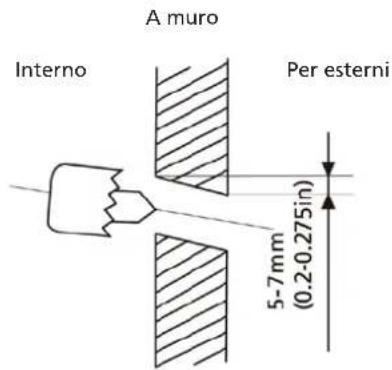

A muro Interno Per esterni 5-7 mm (0.2-0.275in)

DIMENSIONI PIASTRA DI MONTAGGIO

Le piastre di montaggio differiscono in base al modello. Per i diversi requisiti di personalizzazione, la forma della piastra di montaggio potrebbe differire leggermente.

Vedere ad esempio Tipo A e Tipo B:

Correggere l'orientamento della piastra di montaggio ✓ × × Type A Type B

NOTA: Quando il tubo di collegamento del lato gas ha un diametro di 16 mm (5/8 di pollice) o più, il foro a parete deve essere di 90 mm (3/5 di pollice).

Passaggio 4: preparare il tubo del refrigerante

Il tubo del refrigerante si trova all'interno di un manicotto isolante fissato sul retro dell'unità. È necessario preparare il tubo prima di farlo passare attraverso il foro nella parete.

1. In base alla posizione del foro a parete rispetto alla piastra di montaggio, scegliere il lato da cui il tubo uscirà dall'unità.
2. Se il foro a parete è dietro l'unità, mantenere in posizione il pannello a scomparsa. Se il foro a parete è a lato l'unità interna, rimuovere il pannello di plastica a scomparsa da quel lato dell'unità. In questo modo si creerà una scanalatura che permetterà al tubo di uscire dall'unità. Se la rimozione manuale del pannello di plastica risulta difficoltà, utilizzare una pinza a becchi.

Pannello di chiusura

1. Se le tubazioni di collegamento esistenti sono già incassate nella parete, procedere direttamente a collegare il tubo flessibile di scarico. Se non ci sono tubazioni incassate, collegare il tubo del refrigerante dell'unità interna alla tubazione di collegamento che unirà le unità interna ed esterna. Fare riferimento alla sezione Collegamento del tubo del refrigerante del presente manuale per istruzioni dettagliate.

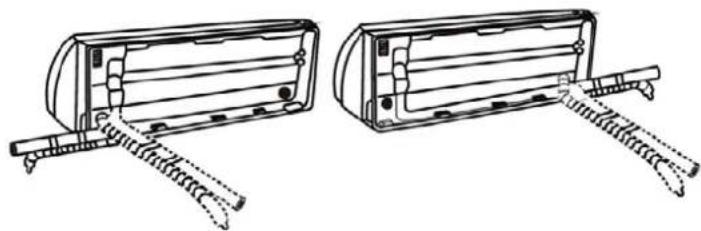

NOTA: ALL'ANGOLO DEL TUBO

I tubi del refrigerante possono uscire dall'unità interna dal lato sinistro-posteriore (vista posteriore dell'unità)

Fare molta attenzione a non ammaccare o danneggiare le tubature mentre le si piega in uscita dall'unità. Eventuali ammaccature nelle tubazioni influiscono sulle prestazioni dell'unità.

Passagio 5: Collegare il tubo di scarico

Per impostazione predefinita, il tubo di scarico è collegato al lato sinistro dell'unità (vista posteriore dell'unità). Tuttavia, può essere anche inserito nel lato destro. Per garantire un drenaggio corretto, collegare il tubo di drenaggio sullo stesso lato in cui il tubo del refrigerante esce dall'unità. Collegare la prolunga del tubo di scarico (acquistata separatamente) all'estremità del tubo di scarico.

- Avvolgere saldamente il punto di connessione con del nastro di Teflon per garantire una buona tenuta ed evitare perdite.

- Avvolgere la parte del tubo di drenaggio che rimarrà all'interno con un isolante per tubi in schiuma per prevenire la condensa.

- Rimuovere il filtro dell'aria e versare una piccola quantità d'acqua nella vaschetta di drenaggio per assicurarsi che l'acqua esca senza problemi dall'unità.

NOTA: AL COLLEGAMENTO DEL TUBO DI SCARICO

Assicurarsi di disporre il tubo flessibile di scarico secondo le figure qui di seguito.

Assicurarsi che il tubo di scarico non presenti pieghe o ammaccature per garantire un drenaggio corretto.

Le pieghe nel tubo di sca- rico creano ostruzioni per l'acqua

Le pieghe nel tubo di sca- rico creano ostruzioni per l'acqua.

Non collocare l'estremità del tubo di scarico in acqua o in contenitori che raccolgono acqua. Questo può impedire il corretto scarico dell'acqua.

Tappare il foro di scarico inutilizzato

Per evitare perdite indesiderate, è necessario tappare il foro di scarico non utilizzato con il tappo di gomma in dotazione.

1. Tutti i cablaggi devono essere conformi ai codici elettrici locali e nazionali e devono essere installati da un elettricista certificato.
2. Tutti i collegamenti elettrici devono essere eseguiti secondo lo schema di collegamento elettrico riportato sui pannelli delle unità interne ed esterne.
3. Se si verifica un grave problema di sicurezza con l'alimentazione, interrompere immediatamente il lavoro. Spiegare la propria logica al cliente e rifiutare di installare l'unità fino alla corretta risoluzione del problema di sicurezza.

4. La tensione di alimentazione deve essere compresa tra il 90 e il 110% della tensione nominale. Un'alimentazione insufficiente può causare malfunzionamenti, scosse elettriche o incendi.

5. Se si collega l'alimentazione a un cablaggio fisso, è necessario installare un limitatore di sovratensione e un interruttore principale.

6. Se si collega l'alimentazione al cablaggio fisso, è necessario incorporare nel cablaggio fisso un interruttore o un interruttore magnetotermico che scolleghi tutti i poli e abbia una separazione dei contatti di almeno 3 mm (1/8 pollici). Il tecnico qualificato deve utilizzare un interruttore o un interruttore magnetotermico approvato.

7. Collegare l'unità solo a una presa di corrente individuale. Non collegare altri dispositivi alla stessa presa.

8. Assicurarsi di eseguire la messa a terra del condizionatore d'aria in modo corretto.

9. Ogni filo deve essere collegato saldamente. Un cablaggio allentato può provocare il surriscaldamento del terminale, con conseguente malfunzionamento del prodotto e possibili incendi.

10. Evitare che i fili tocchino o si appoggino ai tubi del refrigerante, al compressore o a qualsiasi parte mobile dell'unità.

11. Se l'unità è dotata di un riscaldatore elettrico ausiliario, questo deve essere installato ad almeno 1 metro (40 pollici) di distanza da eventuali materiali combustibili.

12. Per evitare scosse elettriche, non toccare mai i componenti elettrici immediatamente dopo la disattivazione dell'alimentazione elettrica. Dopo aver spento l'alimentazione, attendere sempre 10 minuti o più prima di toccare i componenti elettrici.

ATTENZIONE

Prima di effettuare qualsiasi intervento elettrico o sul cablaggio, spegnere l'alimentazione principale del sistema.

Passagio 6: Collegare cavi di segnale e alimentazione

Il cavo di segnale consente la comunicazione tra le unità interna ed esterna. Prima di prepararlo al collegamento, occorre scegliere un cavo delle giuste dimensioni.

NOTA: il collegamento via cavo dell'unità interna deve essere ultimato in fabbrica

Tipi di cavi

• Cavo alimentazione interno (se del caso): H05VV-F o H05V2V2-F
• Cavo alimentazione esterno: H07RN-F o H05RN-F
• Cavo di segnale: H07RN-F

Area trasversale minima dei cavi di alimentazione e di segnale (per riferimento)

Corrente nominale del dispositivo (A)	Area trasversale nominale (mm2)
>3 and ≤ 6 0.75
>6 and ≤ 10 1
>10 and ≤ 16 1.5
>16 and ≤ 25 2.5
>25 and ≤ 32 4
>32 and ≤ 40 6

SCEGLIERE UN CAVO DI DIMENSIONI ADEGUATE

Le dimensioni del cavo di alimentazione, del cavo di segnale, del fusibile e dell'interruttore necessari dipendono dalla corrente massima dell'unità. La corrente massima è indicata sulla targhetta situata sul pannello laterale dell'unità. Per scegliere il cavo, il fusibile o l'interruttore giusto, fare riferimento a questa targhetta.

ATTENZIONE

Tutti i cablaggi devono essere eseguiti seguendo scrupolosamente lo schema di cablaggio che si trova sul retro del pannello anteriore dell'unità interna.

1. Aprire il pannello anteriore dell'unità interna.
2. Con un cacciavite, aprire il coperchio della scatola dei fili sul lato destro dell'unità. Questo rivelerà la morsettiera

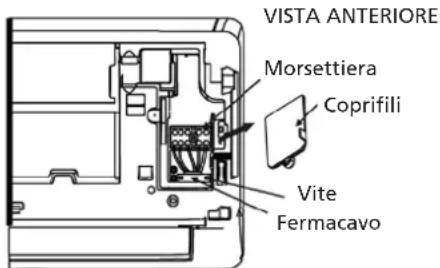

VISTA ANTERIORE Morsettiera Coprifili Vite Fermacavo

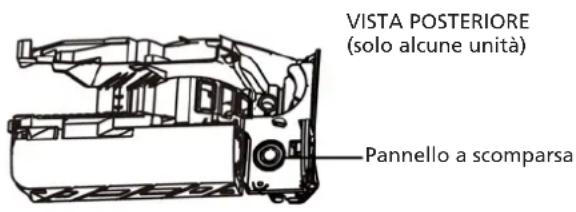

VISTA POSTERIORE (solo alcune unità) Pannello a scomparsa

NOTA:

• Per le unità dotate di tubo per il collegamento del cavo, rimuovere il grande pannello di plastica a scomparsa per creare una scanalatura attraverso la quale è possibile installare il tubo di condotta.
• Per le unità con cavo a cinque nuclei, rimuovere il piccolo pannello centrale di plastica per creare una scanalatura attraverso cui il cavo può uscire.

• Se la rimozione manuale del pannello di plastica risulta difficoltàosa, utilizzare una pinza a becchi.

• Svitare il fermacavo sotto la morsettiera e posizionarlo di lato.

• Rivolti verso il retro dell'unità, rimuovere il pannello di plastica sul lato inferiore sinistro.
• Far passare il cavo di segnale attraverso questa scanalatura, dal retro dell'unità verso la parte anteriore.
• Posizionandosi di fronte all'unità, collegare i fili secondo lo schema di cablaggio dell'unità interna, collegare il connettore a U e avvitare saldamente ogni filo al terminale corrispondente.

ATTENZIONE

NON CONFONDERE I FILI SOTTO TENSIONE CON QUELLI NEUTRI.

Questo è pericoloso e può causare il malfunzionamento del condizionatore d'aria.

1. Dopo aver verificato che ogni collegamento sia sicuro, utilizzare il fermacavo per fissare il cavo di segnale all'unità. Avvitare saldamente il fermacavo.
2. Riposizionare il coprifili sulla parte anteriore dell'unità e il pannello di plastica sul retro.

INFORMAZIONI SUL CABLAGGIO

Il processo di cablaggio può variare leggermente tra le unità e le regioni.

Passaggio 7: avvolgimento e cavi

Prima di far passare le tubazioni, il tubo di scarico e il cavo di segnale attraverso il foro a parete, è necessario raggrupparli per risparmiare spazio, proteggerli e isolarli (indicazione non valida nel caso del Nord America).

1. Raggruppare il tubo di scarico, i tubi del refrigerante e il cavo di segnale come illustrato di seguito:

Unità interna Spazio dietro l'unità Tubo del refrigerante Nastro isolante Cavo di segnale Tubo di scarico

IL TUBO DI SCARICO DEVE ESSERE SUL FONDO

Assicurarsi che il tubo flessibile di scarico si trovi in fondo al fascio. Se il tubo flessibile di scarico si trova nella parte superiore del fascio, la vaschetta di scarico può tracimare, causando incendi o danni da acqua.

NON INTRECCIARE IL CAVO DI SEGNALE CON ALTRI FILI

Durante il raggruppamento di questi elementi, non intrecciare o incrociare il cavo di segnale con altri cavi.

1. Utilizzando del nastro adesivo in vinile, fissare il tubo di scarico alla parte inferiore dei tubi del refrigerante.

2. Con il nastro isolante, avvolgere saldamente il cavo di segnale, i tubi del refrigerante e il tubo di scarico. Controllare che tutti gli elementi siano raggruppati.

NON AVVOLGERE LE ESTREMITÀ DEI TUBI

Quando si avvolge il fascio, lasciare libere le estremità delle tubazioni. Devono rimanere accessibili per la verifica delle perdite al termine del processo di installazione (consultare la sezione Verifiche elettriche e verifiche delle perdite del presente manuale).

Passagio 8: Montare l'unità interna

Se sono state installate nuove tubazioni di collegamento all'unità esterna, procedere come segue:

1. Se il tubo del refrigerante è già stato fatto passare attraverso il foro a parete, passare al Punto 4.
2. In caso contrario, verificare che le estremità dei tubi del refrigerante siano sigillate per evitare che sporco o corpi esterni penetrino nei tubi.
3. Far passare lentamente il fascio di tubi del refrigerante, il tubo flessibile di scarico e il cavo di segnale attraverso il foro a parete.
4. Agganciare la parte superiore dell'unità interna al gancio superiore della piastra di montaggio.
5. Verificare che l'unità sia agganciata saldamente al supporto esercitando una leggera pressione sui lati destro e sinistro dell'unità. L'unità non deve oscillare o spostarsi.
6. Esercitando una pressione omogenea, premere verso il basso sulla parte inferiore dell'unità. Continuare a premere fino a quando l'unità non scatta nei ganci lungo la parte inferiore della piastra di montaggio.
7. Verificare ancora una volta che l'unità sia agganciata saldamente al supporto esercitando una leggera pressione sui lati destro e sinistro dell'unità.

Se le tubazioni del refrigerante sono già incassate nella parete, procedere come segue:

1. Agganciare la parte superiore dell'unità interna al gancio superiore della piastra di montaggio.
2. Utilizzare una staffa o un cuneo per sostenere l'unità, lasciando spazio sufficiente per collegare il tubo del refrigerante, il cavo di segnale e il tubo flessibile di scarico.

30° Cuneo

1. Collegare il tubo flessibile di scarico e il tubo del refrigerante (fare riferimento alla sezione Collegamento del tubo del refrigerante del presente manuale per visualizzare le istruzioni).

2. Mantenere esposto il punto di collegamento del tubo per eseguire la prova di tenuta (fare riferimento alla sezione Verifiche elettriche e verifiche delle perdite del presente manuale).

3. Dopo la prova di tenuta, avvolgere il punto di raccordo con del nastro isolante.

4. Rimuovere la staffa o il cuneo che sostiene l'unità.

5. Esercitando una pressione omogenea, premere verso il basso sulla parte inferiore dell'unità. Continuare a premere fino a quando l'unità non scatta nei ganci lungo la parte inferiore della piastra di montaggio.

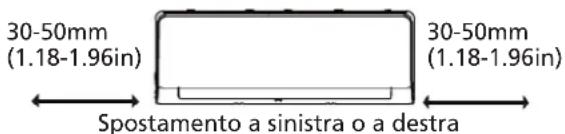

L'UNITÀ È REGOLABILE

Tenere presente che i ganci sulla piastra di montaggio sono più piccoli dei fori sul retro dell'unità. Se non si dispone di uno spazio sufficiente per collegare i tubi incassati all'unità interna, l'unità può essere regolata a sinistra o a destra di circa 30-50 mm (1,18-1,96 pollici), a seconda del modello.

30-50mm (1.18-1.96in) 30-50mm (1.18-1.96in) Spostamento a sinistra o a destra

INSTALLAZIONE UNITÀ ESTERNA

Installare l'unità seguendo le norme e i regolamenti locali, che possono differire leggermente da una regione all'altra

60cm (24in) sopra 30cm (12in) a sinistra 30cm (12in) dalla parete di fondo 200cm (79in) di fronte 60cm (24in) a destra

Istruzioni per l'installazione

Passagio 1: selezionare il luogo di installazione

Prima di installare l'unità esterna, è necessario scegliere una posizione adeguata. Di seguito sono riportati gli standard che possono aiutare a scegliere una posizione adeguata per l'unità.

Le posizioni di installazione corrette soddisfano i seguenti standard:

• Soddisfa tutti i requisiti di spazio indicati nella sezione Requisiti di spazio per l'installazione di cui sopra.
• Buona circolazione dell'aria e ventilazione
• Ferma e stabile - la sede deve supportare l'unità e non deve vibrare
  • Il rumore dell'unità non deve disturbare altre persone
• Protetta da periodi prolungati di luce solare diretta o pioggia
• Se si prevedono nevicate, sollevare l'unità dalla base per evitare l'accumulo di ghiaccio e il danneggiamento della bobina. Montare l'unità a un'altezza che sia al di sopra della quantità di neve media che potrebbe accumularsi nell'area. L'altezza minima deve essere di 18 pollici

NON installare l'unità nei seguenti punti:

• In prossimità di un ostacolo che possa bloccare le entrate e le uscite dell'aria
• In prossimità di una strada pubblica, di aree affollate o dove il rumore dell'unità possa disturbare gli altri
• Vicino ad animali o piante che potrebbero essere danneggiati dallo scarico di aria calda
• In prossimità di fonti di gas combustibili
  • In un luogo esposto a grandi quantità di polvere
  • In un luogo esposto a un'eccessiva quantità di salsedine

CONSIDERAZIONI SPECIALI PER CLIMI ESTREMI

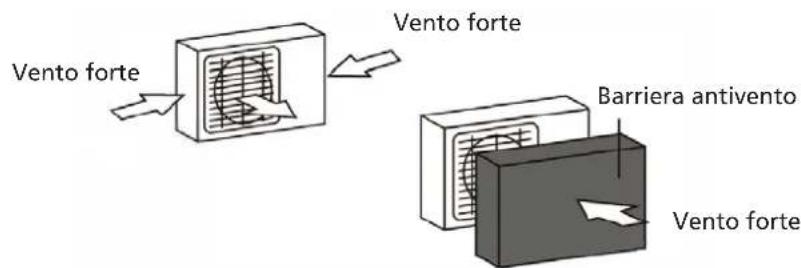

Se l'unità è esposta a forti venti:

Installare l'unità in modo che la ventola di uscita dell'aria abbia un angolo di 90° rispetto alla direzione del vento. Se necessario, costruire una barriera davanti all'unità per proteggerla da venti estremamente forti.

Vedere Figure qui di seguito

Vento forte Vento forte Barriera antivento Vento forte

Se l'unità è spesso esposta a pioggia o neve:

Costruire un riparo sopra l'unità per proteggerla dalla pioggia o dalla neve. Fare attenzione a non ostruire il flusso d'aria intorno all'unità.

Se l'unità è spesso esposta a salsedine (località balneari):

Utilizzare un'unità esterna appositamente progettata per resistere alla corrosione.

Passagio 2: installare il giunto di scarico (solo unità a pompa di calore)

Prima di imbullonare in posizione l'unità esterna, è necessario installare il giunto di scarico sul fondo dell'unità. Ricordare che esistono due tipi diversi di giunti di scarico a seconda del tipo di unità esterna

Se il giunto di scarico è dotato di guarnizione in gomma (vedere Fig. A), procedere come segue:

1. Applicare la guarnizione in gomma all'estremità del giunto di scarico che si collega all'unità esterna.
2. Inserire il giunto di scarico nel foro della vasca di supporto dell'unità.
3. Ruotare il giunto di scarico di 90° finché non scatta in posizione verso la parte anteriore dell'unità.
4. Collegare una prolunga del tubo di scarico (non inclusa) al giunto di scarico per reindirizzare l'acqua dall'unità durante la modalità di riscaldamento.

Se il giunto di scarico non è dotato di guarnizione in gomma (vedere Fig. B), procedere come segue:

1. Inserire il giunto di scarico nel foro della vasca di supporto dell'unità. Il giunto di scarico scatterà in posizione.
2. Collegare una prolunga del tubo di scarico (non inclusa) al giunto di scarico per reindirizzare l'acqua dall'unità durante la modalità di riscaldamento.

Foro della base dell'unità esterna Guarnizione Guarnizione Giunto di scarico (A) (B)

NEI CLIMI FREDDI

Nei climi freddi, assicurarsi che il tubo di scarico sia quanto più verticale possibile per garantire un rapido drenaggio dell'acqua. Se l'acqua drena lentamente, può congelarsi nel tubo e allagare l'unità.

Passagio 3: Ancorare l'unità esterna

L'unità esterna può essere ancorata al suolo o a una staffa a parete con un bullone (M10). Preparare la base di installazione dell'unità facendo riferimento alle dimensioni qui di seguito.

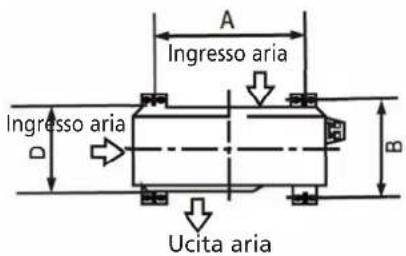

DIMENSIONI MONTAGGIO UNITÀ

Segue un elenco delle diverse dimensioni di unità esterna e della distanza necessaria tra i piedini di montaggio. Preparare la base di installazione dell'unità facendo riferimento alle dimensioni qui di seguito

Ingresso aria Ingresso aria Ucita aria

Se si installa l'unità a terra o su una piattaforma di montaggio in cemento, eseguire le operazioni seguenti:

1. Contrassegnare le posizioni dei quattro bulloni ad espansione in base alla tabella delle dimensioni.

2. Pre-forare i fori per i bulloni ad espansione.

3. Posizionare un dado all'estremità di ciascun bullone ad espansione.

4. Martellare i bulloni ad espansione nei fori preferati.

5. Rimuovere i dadi dai bulloni ad espansione e posizionare l'unità esterna sui bulloni.

6. Applicare una rondella su ciascun bullone ad espansione, quindi riposizionare i dadi.

7. Con una chiave, serrare ogni dado fino a farlo aderire.

ATTENZIONE

Quando si perfora il cemento, si raccomanda di proteggere sempre gli occhi.

Se si intende installare l'unità su un supporto a parete, procedere come segue:

ATTENZIONE

Accertarsi che la parete sia in mattoni solidi, cemento o simili materiali resistenti. La parete deve essere in grado di sostenere almeno quattro volte il peso dell'unità.

1. Contrassegnare la posizione dei fori della staffa in base alla tabella delle dimensioni.
2. Pre-forare i fori per i bulloni ad espansione.
3. All'estremità di ciascun bullone ad espansione, collocare una rondella e un dado.
4. Infilare i bulloni ad espansione attraverso i fori delle staffe di montaggio, posizionare le staffe di montaggio e martellare i bulloni ad espansione nella parete.
5. Verificare che le staffe di montaggio siano orizzontali.
6. Sollevare con cautela l'unità e posizionare i piedini di montaggio sulle staffe.
7. Fissare saldamente l'unità alle staffe.
8. Se consentito, installare l'unità con guarnizioni in gomma per ridurre vibrazioni e rumore.

Passagio 4: Collegare cavi di segnale e alimentazione

La morsettiera dell'unità esterna è protetta da un coperchio per il cablaggio elettrico sul lato dell'unità. Lo schema di cablaggio completo è stampato all'interno del coperchio del cablaggio.

ATTENZIONE

Prima di effettuare qualsiasi intervento elettrico o sul cablaggio, spegnere l'alimentazione principale del sistema.

1. Preparare il cavo per il collegamento:

UTILIZZARE IL CAVO GIUSTO

Per scegliere il cavo giusto, consultare il paragrafo Tipi di cavi.

SCEGLIERE UN CAVO DI DIMENSIONI ADEGUATE

Le dimensioni del cavo di alimentazione, del cavo di segnale, del fusibile e dell'interruttore necessari dipendono dalla corrente massima dell'unità. La corrente massima è indicata sulla targhetta situata sul pannello laterale dell'unità.

a. Utilizzando una pinza spelafili, spellare la guaina di gomma da entrambe le estremità del cavo per scoprire circa 40 mm (1,57 pollici) di fili all'interno.
b. Spellare l'isolamento dalle estremità dei fili.
c. Utilizzando una crimpatrice per fili, inserire i connettori a U alle estremità dei fili.

FARE ATTENZIONE AI CAVI SOTTO TENSIONE

Durante la crimpatura dei fili, assicurarsi di distinguere accuratamente il filo sotto tensione (L) dagli altri fili.

ATTENZIONE

Tutti i cablaggi devono essere eseguiti seguendo scrupolosamente lo schema di cablaggio che si trova all'interno del coprifili dell'unità esterna.

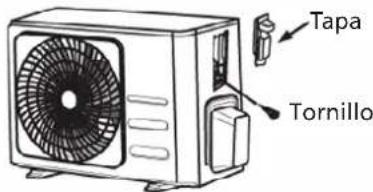

1. Svitare il coperchio del cablaggio elettrico e rimuoverlo.
2. Svitare il fermacavo sotto la morsettiera e posizionarlo di lato.
3. Collegare i fili secondo lo schema di cablaggio e avvitare saldamente il connettore a U di ciascun filo al terminale corrispondente.
4. Dopo aver verificato che ogni collegamento sia sicuro, avvolgere i fili per evitare che l'acqua piovana penetri nel terminale.
5. Utilizzando il fermacavo, fissare il cavo all'unità. Avvitare saldamente il fermacavo.
6. Isolare i fili non utilizzati con nastro elettrico in PVC. Sistemarli in modo che non tocchino parti elettriche o metalliche.
7. Riposizionare il coprifili sul lato dell'unità e avvitarlo in posizione.

Tapa Tornillo

NOTA: se il fermacavo è simile al seguente, selezionare il foro passante appropriato in base al diametro del filo.

Hebilla

Fori di tre dimensioni: piccolo, grande, medio

Se il cavo non è sufficientemente fissato, utilizzare la fibbia per sostenerlo, in modo da poterlo bloccare saldamente.

J COLLEGAMENTO DEI TUBI DEL REFRIGERANTE

Collegando il tubo del refrigerante, non lasciar entrare nell'unità sostanze o gas diversi dal refrigerante specificato. La presenza di altri gas o sostanze riduce la capacità dell'unità e può provocare un'anomala pressione alta nel ciclo di refrigerazione. Questo può provocare esplosioni e lesioni.

Nota sulla lunghezza dei tubi

La lunghezza del tubo del refrigerante inciderà sulle prestazioni e sull'efficienza energetica dell'unità. L'efficienza nominale è testata su unità con una lunghezza del tubo di 5 metri (16,5 pollici) (in Nord America, la lunghezza standard del tubo è di 7,5 m (25)). Serve un tratto di tubazione della lunghezza minima di 3 metri per minimizzare le vibrazioni e il rumore eccessivo. In aree tropicali speciali, per i modelli con refrigerante R290 non è possibile aggiungere refrigerante e la lunghezza massima del tubo del refrigerante non deve superare i 10 metri (32,8 piedi).

Per le specifiche relative alla lunghezza massima e all'altezza di caduta delle tubazioni, consultare la tabella qui di seguito.

Lunghezza massima e altezza di caduta delle tubazioni del refrigerante per modello di unità

Modello Capacità (BTU/h) Lunghezza massima Lung-hezza (m)			Altezza massima di caduta Altezza di caduta (m)
R410A,R32 Condizio-natore d'aria split con inverter	< 15,000 25 (82ft) 10 (33ft)
	≥ 15,000 and < 24,000 30 (98.5ft) 20 (66ft)
	≥ 24,000 and < 36,000 50 (164ft) 25 (82ft)
R22 Condizionatore d'aria split a velocità fissa	< 18,000 10 (33ft) 5 (16ft)
	≥ 18,000 and < 21,000 15 (49ft) 8 (26ft)
	≥ 21,000 and < 35,000 20 (66ft) 10 (33ft)
R410A, R32 Condiziona-tore d'aria split a velocità fissa	< 18,000 20 (66ft) 8 (26ft)
	≥ 18,000 and < 36,000 25 (82ft) 10 (33ft)

ISTRUZIONI DI COLLEGAMENTO - TUBI DEL REFRIGERANTE

Passaggio 1: tagliare i tubi

Quando si preparano i tubi del refrigerante, prestare particolare attenzione a tagliarli e svasarli correttamente. Ciò garantirà un funzionamento efficiente e

minimizzerà la necessità di future manutenzioni.

1. Misurare la distanza tra le unità interne ed esterne.
2. Con un tagliatubi, tagliare il tubo un po' più lungo rispetto alla distanza misurata.
3. Assicurarsi che il tubo sia tagliato con un angolo perfetto di 90°.

90° Oblicuo Áspero Alabeado

NON DEFORMARE IL TUBO DURANTE IL TAGLIO

Fare molta attenzione a non danneggiare, ammaccare o deformare il tubo durante il taglio. Questo ridurrà drasticamente l'efficienza di riscaldamento dell'unità.

Passagio 2: Rimuovere le sbavature

Le sbavature possono compromettere la tenuta stagna del collegamento delle tubazioni del refrigerante. Devono essere completamente rimosse.

1. Tenere il tubo con un'angolazione verso il basso per evitare che le sbavature cadano nel tubo.
2. Con un alesatore o uno sbavatore, rimuovere tutte le sbavature dalla sezione tagliata del tubo.

Rivolto verso il basso

Tubo Alesatore erso

Passagio 3: svasatura delle estremità dei tubi

Una corretta svasatura è essenziale per ottenere una tenuta ermetica.

1. Dopo aver rimosso le sbavature dal tubo tagliato, sigillare le estremità con un nastro di PVC per evitare l'ingresso di materiali estranei.
2. Rivestire il tubo con materiale isolante.
3. Posizionare i dadi svasati su entrambe le estremità del tubo. Assicurarsi che siano rivolti nella direzione giusta, perché non è possibile installarli o cambiarne la direzione dopo la svasatura.

Dado svasato Tubo in rame

1. Rimuovere il nastro di PVC dalle estremità del tubo quando si è pronti a eseguire il lavoro di svasatura.
2. Serrare la forma svasata all'estremità del tubo. L'estremità del tubo deve estendersi oltre il bordo della forma di svasatura secondo le dimensioni indicate nella tabella qui di seguito.

1. Posizionare l'utensile di svasatura sulla forma.
2. Ruotare l'impugnatura dell'utensile di svasatura in senso orario finché il tubo non risulta completamente svasato.
3. Rimuovere l'utensile di svasatura e la forma di svasatura, quindi ispezionare l'estremità del tubo per verificare che non vi siano crepe e che la svasatura sia uniforme.

Passagio 4: Collegare i tubi

Quando si collegano i tubi del refrigerante, fare attenzione a non utilizzare una coppia eccessiva o a non deformare i tubi in alcun modo. È necessario innanzitutto collegare il tubo di bassa pressione e poi quello di alta pressione

RAGGIO DI CURVATURA MINIMO

Quando si piegano i tubi del refrigerante, il raggio di curvatura minimo è di 10 cm.

Istruzioni per il collegamento dei tubi all'unità interna

1. Allineare il centro dei due tubi da collegare.

Tubazione unità interna Dado per svasatura Tubo

1. Serrare il dado svasato quanto più possibile a mano.

2. Con una chiave, afferrare il dado sul tubo dell'unità.

3. Tenendo saldamente il dado sul tubo dell'unità, utilizzare una chiave dinamometrica per serrare il dado svasato in base ai valori di coppia indicati nella tabella Requisiti di coppia qui di seguito. Allentare leggermente il dado svasato, poi serrarlo di nuovo.

Una forza eccessiva può rompere il dado o danneggiare i tubi del refrigerante. Non superare i requisiti di coppia indicati nella tabella qui sopra.

Istruzioni per il collegamento dei tubi all'unità esterna

1. Svitare il coperchio della valvola di dosaggio sul lato dell'unità esterna.
2. Rimuovere i tappi di protezione dalle estremità delle valvole.
3. Allineare l'estremità del tubo svasato con ciascuna valvola e stringere il dado svasato il più possibile a mano.
4. Utilizzando una chiave, afferrare il corpo della valvola. Non afferrare il dado che sigilla la valvola di servizio.

Tapa de válvulas

1. Tenendo saldamente il corpo della valvola, utilizzare una chiave dinamometrica per serrare il dado della flangia in base ai valori di coppia corretti.

2. Allentare leggermente il dado svasato, poi serrarlo di nuovo.

3. Ripetere i passaggi da 3 a 6 per il tubo rimanente.

UTILIZZARE LA CHIAVE PER AFFERRARE IL CORPO PRINCIPALE DELLA VALVOLA

La coppia di serraggio del dado svasato può far saltare altre parti della valvola.

EVACUAZIONE DELL'ARIA

Preparazioni e precauzioni

L'aria e i corpi estranei presenti nel circuito del refrigerante possono provocare aumenti di pressione anomali, che possono danneggiare il condizionatore d'aria, ridurne l'efficienza e causare infortuni. Usare una pompa per vuoto e un manometro collettore per evacuare il circuito del refrigerante, rimuovendo i residui di gas non condensabile e l'umidità dal sistema.

L'evacuazione deve avvenire al momento della prima installazione e quando l'unità viene spostata.

PRIMA DI EFFETTUARE L'EVACUAZIONE

• Verificare che le tubature di collegamento tra l'unità interna e quella esterna siano correttamente collegate.
• Verificare che tutti i cablaggi siano collegati correttamente.

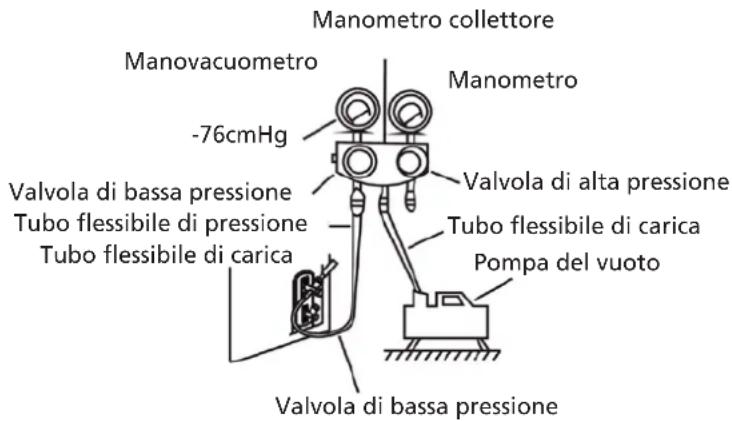

Istruzioni di evacuazione

1. Collegare il tubo di carico del manometro collettore alla porta di servizio sulla valvola di bassa pressione dell'unità esterna.
2. Collegare un altro tubo di carica dal manometro collettore alla pompa del vuoto.
3. Aprire il lato di bassa pressione del manometro collettore. Tenere chiuso il lato dell'alta pressione.
4. Accendere la pompa del vuoto per evacuare il sistema.
5. Far funzionare il vuoto per almeno 15 minuti, o fino a quando il manometro di composti non segna

Manometro collettore Manovacuometro -76cmHg Valvola di bassa pressione Tubo flessibile di pressione Tubo flessibile di carica Valvola di bassa pressione Manometro Valvola di alta pressione Tubo flessibile di carica Pompa del vuoto Valvola di bassa pressione

1. Chiudere il lato di bassa pressione del manometro collettore e spegnere la pompa del vuoto.
2. Attendere per 5 minuti, quindi verificare che non vi siano state variazioni nella pressione del sistema.
3. Se si verifica una variazione della pressione del sistema, consultare la sezione Controllo delle perdite di gas per informazioni su come verificare la presenza di perdite. Se la pressione del sistema non subisce variazioni, svitare il tappo della valvola di dosaggio (valvola di alta pressione).
4. Inserire la chiave esagonale nella valvola di dosaggio (valvola ad alta pressione) e aprire la valvola ruotando la chiave di 1/4 di giro in senso antiorario. Ascoltare se c'è gas in uscita dal sistema, quindi chiudere la valvola dopo 5 secondi.

5. Osservare il manometro per un minuto per verificare che non vi siano variazioni di pressione. Il manometro dovrebbe leggere un valore leggermente superiore alla pressione atmosferica.

6. Rimuovere il tubo di carica dalla porta di servizio.

1. Con una chiave esagonale, aprire completamente le valvole di alta e bassa pressione.
2. Serrare a mano i tappi delle valvole su tutte e tre le valvole (porta di servizio, alta pressione, bassa pressione). Se necessario, è possibile serrare ulteriormente utilizzando una chiave dinamometrica.

APRIRE DELICATAMENTE GLI STELI DELLE VALVOLE

Quando si aprono gli steli delle valvole, ruotare la chiave esagonale fino a farla urtare contro il fermo. Non cercare di forzare la valvola per aprirla ancora di più.

NOTA SULL'AGGIUNTA DEL REFRIGERANTE

Alcuni sistemi richiedono una carica aggiuntiva a seconda della lunghezza dei tubi. La lunghezza standard dei tubi varia secondo le normative locali. Ad esempio, in Nord America, la lunghezza standard dei tubi è di 7,5 m (25'). In altre aree, la lunghezza standard dei tubi è di 5 m (16'). Il refrigerante deve essere caricato dalla porta di servizio sulla valvola di bassa pressione dell'unità esterna. Il refrigerante residuo da caricare può essere calcolato con la seguente formula:

REFRIGERANTE AGGIUNTIVO PER LUNGHEZZA DEL TUBO

NON miscelare tipi diversi di refrigerante.

K CONTROLLO DELLE PERDITE ELETTRICHE E DI GAS

Before Test Run

Verifica di perdite elettriche

Durante l'esecuzione del test, utilizzare un'elettrosonda e un multimetro per eseguire un'analisi completa delle perdite.

Se viene rilevata una perdita elettrica, spegnere immediatamente l'apparecchio e contattare un elettricista autorizzato per individuare e risolvere la causa della perdita.

NOTA: questa operazione potrebbe non essere necessaria per alcune località degli Stati Uniti.

ATTENZIONE - RISCHIO DI SCOSSE ELETTRICHE

Tutti i cablaggi devono essere conformi alle norme elettriche locali e nazionali e devono essere installati da un elettricista certificato.

Controllo delle perdite di gas

Esistono due metodi diversi per controllare la presenza di perdite di gas.

Metodo con acqua e sapone

Utilizzando una spazzola morbida, applicare acqua saponata o un detergente liquido su tutti i punti di raccordo dell'unità interna ed esterna. Se si generano bolle, significa che vi è una perdita.

Metodo con rilevatore di perdite

Se si utilizza un rilevatore di perdite, consultare il manuale d'uso del dispositivo per le istruzioni d'uso corrette.

DOPO AVER ESEGUITO I CONTROLLI DELLE PERDITE DI GAS

Dopo aver verificato che tutti i punti di raccordo dei tubi NON perdano, riposizionare il coperchio della valvola sull'unità esterna.

Punto di controllo dell'unità interna Punto di controllo dell'unità esterna A B C D

A: Valvola di arresto di bassa pressione

B: Valvola di arresto di alta pressione

C e D: dadi svasati unità internare nuts

L ESERCIZIO DI PROVA

Istruzioni per la prova

L'esecuzione della prova deve durare almeno 30 minuti.

1. Collegare la corrente all'unità.
2. Premere il pulsante ON/OFF sul telecomando per accenderlo.

3. Premere il pulsante MODE per navigare tra le seguenti funzioni, una alla volta:
   • COOL - Seleziona la temperatura più bassa possibile
   • HEAT - Seleziona la temperatura più alta possibile

4. Lasciare attiva ciascuna funzione per 5 minuti ed effettuare i seguenti controlli:

Elenco dei controlli da effettuare PASSO/INDIFFERENZA
Assenza di perdite elettriche
Corretta messa a terra dell'unità
Corretta copertura di tutti i terminali elettrici
Solida installazione delle unità interne ed esterne
Assenza di perdite da tutti i punti di raccordo dei tubi Per esterni (2): Per interni (2):
Corretto scarico dell'acqua dal tubo di scarico
Corretto isolamento di tutte le tubazioni
Corretto funzionamento della funzione COOL
Corretto funzionamento della funzione HEAT
Corretta rotazione delle alette dell'unità interna
Risposta dell'unità interna al telecomando

RICONTROLLARE LE CONNESSIONI DELLE TUBAZIONI

Durante il funzionamento, la pressione del circuito refrigerante aumenterà. Potrebbero emergere perdite non presenti durante il primo controllo. Durante il test, prendersi il tempo per controllare bene che tutti i punti di raccordo del tubo del refrigerante non abbiano perdite. Per le istruzioni, consultare la sezione Verifica delle perdite di gas.

1. Quando la prova si è svolta correttamente, confermare che tutti i controlli indicati nell'Elenco dei controlli siano stati SUPERATI, e quindi procedere come segue:

a. Con il telecomando riportare l'unità alla normale temperatura di funzionamento.
b. Con il nastro isolante, avvolgere i raccordi dei tubi del refrigerante interni lasciati scoperti durante il processo di installazione dell'unità interna.

SE LA TEMPERATURA AMBIENTE È INFERIORE

Non è possibile utilizzare il telecomando per attivare la funzione COOL quando la temperatura ambiente è inferiore a 16° C. In questo caso, è possibile utilizzare il pulsante MANUAL CONTROL (controllo manuale) per testare la funzione COOL.

1. Sollevare il pannello anteriore dell'unità interna e sollevarlo finché non scatta in posizione.
2. Il pulsante MANUAL CONTROL si trova sul lato destro dell'unità. Premerlo 2 volte per selezionare la funzione COOL.
3. Eseguire normalmente la prova.

M CONDIZIONI DI GARANZIA

Il climatizzatore è coperto da una garanzia di 48 mesi per i compressore e 24 mesi per altri componenti, che decorre a partire dalla data di acquisto. La garanzia è concessa alle seguenti condizioni:

1. Rifiutiamo espressamente qualsiasi richiesta di risarcimento per danni derivati, ad inclusione delle richieste di risarcimento per danni collaterali.
2. Riparazioni o sostituzioni dei componenti non danno diritto ad una proroga del periodo di garanzia.
3. La garanzia non è valida se sono state apportate modifiche, se sono state utilizzati ricambi non originali o se le riparazioni sono state effettuate da terzi.
4. I componenti soggetti alla normale usura, quali i filtri, non sono coperti dalla garanzia.
5. La garanzia è valida solo se si esibisce una prova d'acquisto datata e originale, non alterata da modifiche.
6. La garanzia non si applica ai danni causati da negligenza o da interventi diversi da quelli previsti nelle presente istruzioni per l'uso.
7. Le spese di spedizione ed i rischi connessi al trasporto del climatizzatore o dei suoi componenti sono sempre a carico dell'acquirente.
8. I danni causati dall'uso di filtri non originali sono esclusi dalla garanzia.
9. La perdita di refrigerante e/o la fuoriuscita dovute ad una connessione e/o disconnessione eseguite da personale non qualificato, non sono coperte dalle condizioni di garanzia riservate a questo prodotto. Eventuali danni agli apparecchi che risultano montati, connessi e/o disconnessi non seguendo le vigenti leggi locali, né le istruzioni fornite dal presente manuale, non sono coperti dalle condizioni di garanzia riservate a questo prodotto.

Si consiglia di rivolgersi al rivenditore per eventuali riparazioni, qualora le istruzioni contenute nel presente manuale non siano risultate risolutive. Laddove si renda necessario disconnettere l'apparecchio, assicuratevi che tale operazione sia sempre eseguita da personale qualificato e autorizzato, secondo le leggi vigenti nel proprio Stato.

Non smaltire le apparecchiature elettriche insieme ai rifiuti generici; utilizzare la raccolta separata. Mettersi in contatto con l'amministrazione pubblica per sapere se è disponibile un sistema di raccolta adeguato. Se le apparecchiature elettriche vengono disperse in discariche o depositi di rifiuti, potrebbe verificarsi una perdita di sostanze pericolose nelle acque sotterranee e terminare nella catena alimentare producendo un effetto dannoso per la salute ed il benessere. Non gettare le batterie nel fuoco, ciò potrebbe provocare un'esplosione o la fuoriuscita di liquidi pericolosi. Qualora il telecomando venga sostituito o eliminato, rimuovere le batterie e smaltirle secondo le norme vigenti, in quanto queste contengono materiali dannosi per l'ambiente.

Informazioni sulla tutela ambientale: In questo apparecchio sono contenuti gas fluorinati ad effetto serra in base al Protocollo di Kyoto. L'apparecchio deve essere manutenzionato o smantellato solo da persone esperte.

L'apparecchio contiene refrigerante R32 nella quantità indicata nella precedente tabella. Non scaricare il gas R32 nell'atmosfera: R32 è un gas fluorinato ad effetto serra con potenziale di riscaldamento globale GWP pari a 675.

Internet:

Per vostra comodità, potete scaricare la versione più aggiornata del manuale d'uso, installazione e/o tecnico su www.qlima.com"

- Funcionamento durante o sono
