Tipo di prodotto	Riscaldamento di integrazione a convezione (termoconvettore)
Marca	Bimar
Modello	HC511
Alimentazione elettrica	220-240 V ~ 50/60 Hz
Potenza massima	2000 W (modalità Rapida)
Potenza minima	1000 W (modalità Eco)
Regolazione temperatura	Termostato ambiente regolabile (girare la manopola)
Indicatore di funzionamento	Spia luminosa (si accende quando il termostato è in funzione)
Interruttore antiribaltamento	Sì, integrato (arresta l'apparecchio in caso di ribaltamento)
Dispositivo di sicurezza surriscaldamento	Sì, arresto automatico in caso di surriscaldamento
Materiale del corpo	Acciaio verniciato (stima)
Dimensioni (L x P x H)	Circa 40 x 30 x 70 cm (stima)
Peso netto	Circa 5 kg (stima)
Colore	Bianco o grigio (secondo foto)
Lunghezza cavo di alimentazione	Circa 1,5 m (stima)
Piedi con rotelle	Sì, forniti con viti di fissaggio
Utilizzo consigliato	Riscaldamento di integrazione per stanze fino a 20 m² (stima)
Manutenzione e pulizia	Scollegare e lasciare raffreddare; pulire le griglie con un aspirapolvere; corpo con un panno morbido leggermente umido
Ricambi disponibili	Piedi, rotelle, cavo di alimentazione (sostituzione da parte del produttore o tecnico qualificato)
Riparabilità	Riparazioni solo da parte del produttore o tecnico qualificato
Garanzia	Standard (non specificata, generalmente 2 anni)
Informazioni generali	Utilizzo in interni, non coprire, non usare vicino all'acqua

Domande frequenti - HC511 Bimar

Come installare l'apparecchio?

Assemblare i due piedi con le viti fornite, inserire le rotelle nella parte inferiore dei piedi. Posizionare l'apparecchio capovolto, fissare i piedi vicino all'estremità della base. Assicurarsi che l'apparecchio sia in posizione verticale e che le ruote aderiscano al suolo.

Come accendere e regolare la temperatura?

Collegare l'apparecchio. Ruotare la manopola del termostato (B) sulla temperatura desiderata. Selezionare la potenza con il selettore (C): posizione Eco per 1000 W, Rapida per 2000 W. La spia (A) si accende quando il termostato è in funzione.

Perché l'apparecchio si spegne da solo?

Può essere dovuto a un surriscaldamento. Controllare che le griglie di entrata e uscita dell'aria non siano ostruite. Se la protezione termica è scattata, scollegare l'apparecchio, attendere 20-30 minuti che si raffreddi, quindi ricollegarlo. L'apparecchio può anche spegnersi se si ribalta grazie all'interruttore antiribaltamento.

Come pulire l'apparecchio?

Spegnere, scollegare e lasciare raffreddare completamente. Utilizzare un aspirapolvere per pulire le griglie senza danneggiare la resistenza. Per il corpo, un panno morbido leggermente umido (niente spugne abrasive). Non immergere in acqua.

L'apparecchio può essere utilizzato in bagno?

No, l'apparecchio non deve essere utilizzato nelle immediate vicinanze di vasca da bagno, doccia o piscina. Evitare umidità e schizzi.

Qual è la potenza massima e il consumo?

Potenza massima: 2000 W (modalità Rapida), minima: 1000 W (modalità Eco). Il consumo effettivo dipende dall'impostazione del termostato.

Posso usare una prolunga?

L'uso di adattatori o prolunghe è sconsigliato. Se indispensabile, utilizzare una prolunga conforme alle norme di sicurezza, con capacità di corrente almeno uguale a quella dell'apparecchio.

Cosa fare se l'apparecchio non riscalda?

Controllare che l'apparecchio sia collegato e che il selettore sia su una posizione diversa da 0. Assicurarsi che il termostato sia impostato al di sopra della temperatura ambiente. Se la spia non si accende, il termostato potrebbe essere in posizione minima. Se il problema persiste, consultare un tecnico qualificato.

Come riporre l'apparecchio in estate?

Dopo la pulizia, scollegarlo e riporlo in un luogo asciutto, preferibilmente nella sua confezione originale per proteggerlo da polvere e umidità.

L'apparecchio è sicuro per i bambini?

Sì, ma con precauzioni. I bambini di età inferiore a 3 anni devono essere tenuti a distanza. I bambini dai 3 agli 8 anni possono accendere/spegnere sotto supervisione, ma non devono pulire o regolare l'apparecchio. Sorvegliare sempre i bambini vicino all'apparecchio, poiché alcune parti diventano molto calde.

MANUALE UTENTE HC511 Bimar

Il presente prodotto è adatto solo a ambienti correttamente isolati o ad un uso occasionale.

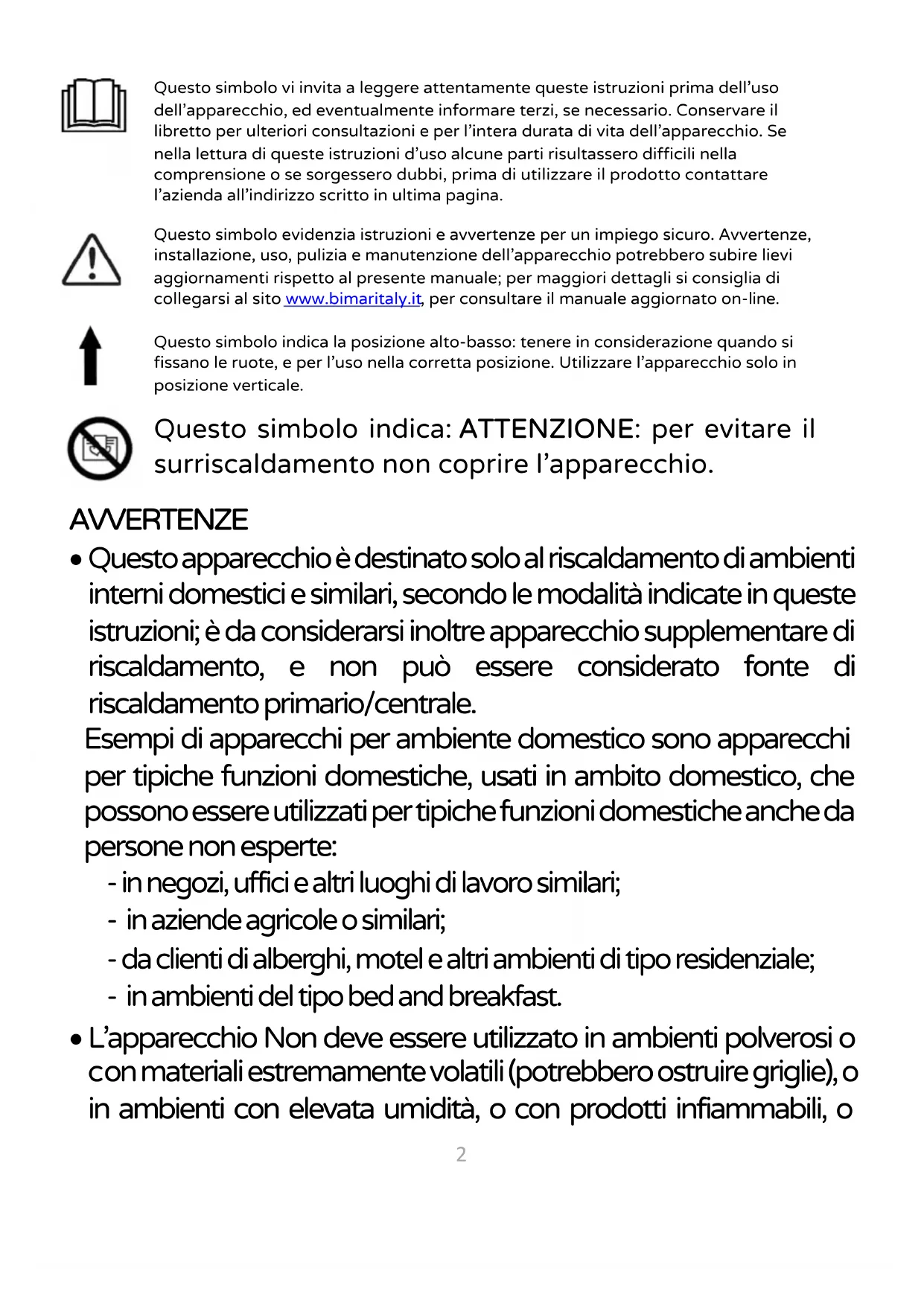

Questo simbolo vi invita a leggere attentamente queste istruzioni prima dell'uso dell'apparecchio, ed eventualmente informare terzi, se necessario. Conservare il libretto per ulteriori consultazioni e per l'intera durata di vita dell'apparecchio. Se nella lettura di queste istruzioni d'uso alcune parti risultassero difficili nella comprensione o se sorgessero dubbi, prima di utilizzare il prodotto contattare l'azienda all'indirizzo scritto in ultima pagina.

Questo simbolo evidenzia istruzioni e avvertenze per un impiego sicuro. Avvertenze, installazione, uso, pulizia e manutenzione dell'apparecchio potrebbero subire lievi aggiornamenti rispetto al presente manuale; per maggiori dettagli si consiglia di collegarsi al sito www.bimaritaly.it, per consultare il manuale aggiornato on-line.

Questo simbolo indica la posizione alto-basso: tenere in considerazione quando si fissano le ruote, e per l'uso nella corretta posizione. Utilizzare l'apparecchio solo in posizione verticale.

Questo simbolo indica: ATTENZIONE: per evitare il surriscaldamento non coprire l'apparecchio.

AVVERTENZE

- Questo apparecchio è destinato solo al riscaldamento di ambienti interni domestici e similari, secondo le modalità indicate in queste istruzioni; è da considerarsi inoltre apparecchio supplementare di riscaldamento, e non può essere considerato fonte di riscaldamento primario/centrale.

Esempi di apparecchi per ambiente domestico sono apparecchi per tipiche funzioni domestiche, usati in ambito domestico, che possono essere utilizzati per tipiche funzioni domestiche anche da persone non esperte:

• in negozi, uffici e altri luoghi di lavoro similari;
• in aziende agricole o similari;
• da clienti di alberghi, motel e altri ambienti di tipo residenziale;
• in ambienti del tipo bed and breakfast.

- L'apparecchio Non deve essere utilizzato in ambienti polverosi o con materiali estremamente volatili (potrebbero ostruire griglie), o in ambienti con elevata umidità, o con prodotti infiammabili, o

all'esterno (all'aperto). Ogni altro uso è da considerarsi improprio e pericoloso. Il costruttore non potrà essere ritenuto responsabile di eventuali danni derivanti da uso improprio, erroneo e irresponsabile e/o da riparazioni effettuate da personale non qualificato.

- Quando l'apparecchio è in funzione si scalda, quindi toccare soltanto: manopola e fianchi in plastica. Evitare il contatto con la superficie perché molto calda. L'erogazione del calore dell'apparecchio è variabile e la temperatura può diventare così intensa da scottare la pelle esposta a tale calore. L'utilizzo di tale apparecchio non è raccomandato a persone con ridotta sensibilità al calore o con incapacità di reagire tempestivamente per evitare scottature.

- Le griglie ed il corpo non forniscono completa protezione a bambini o a persone con ridotte capacità fisiche, sensoriali o mentali.

- Controllate che il termoconvettore non venga in contatto con l'acqua o altri liquidi. Nel caso dovesse inavvertitamente bagnarsi o immergersi in un liquido, per prima cosa disattivare la presa di corrente spegnendo l'interruttore del quadro elettrico, e solo dopo togliere la spina dalla presa di corrente. Asciugarlo con cura sia spina che la presa di corrente e solo dopo riattivare la corrente alla presa. Re-inserire la spina nella presa di corrente, e poi utilizzare l'apparecchio. In caso di dubbio, rivolgersi a personale professionalmente qualificato.

Attenzione:

- Alcune parti del presente prodotto possono diventare molto calde e provocare ustioni. Bisogna prestare particolare attenzione laddove sono presenti bambini e persone vulnerabili.

- Quando si utilizzano apparecchi elettrici, occorre sempre rispettare le precauzioni di sicurezza di base per evitare i rischi di incendio, di scosse elettriche e di lesioni fisiche.

- Non usare l'apparecchio in stanze di piccole dimensioni al cui interno vi siano persone che non sono in grado di lasciare autonomamente la stanza, a meno che esse non siano costantemente sorvegliate.

- Non usare questo apparecchio in una stanza la cui area di base è inferiore a 4m².

- L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non deve essere effettuata da bambini senza sorveglianza.

- I bambini di età inferiore ai 3 anni dovrebbero essere tenuti a distanza se non continuamente sorvegliati. I bambini di età compresa tra i 3 e gli 8 anni devono solamente accendere/spegnere l'apparecchio purché sia stato posto o installato nella sua normale posizione di funzionamento e che essi ricevano sorveglianza o istruzioni riguardanti l'utilizzo dell'apparecchio in sicurezza e ne capiscano i pericoli. I bambini di età compresa tra i 3 e gli 8 anni non devono inserire la spina, regolare o pulire l'apparecchio né eseguire la manutenzione a cura dell'utilizzatore.

Pericolo:

- L'apparecchio non deve essere posizionato immediatamente al di sotto di una presa di corrente.

- La presa di corrente deve essere facilmente accessibile in modo da poter disinserire con facilità la spina in caso di emergenza.

- Non utilizzare questo apparecchio nelle immediate vicinanze di una vasca da bagno, di una doccia o di una piscina, lavandini, ecc...

- Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.

- Non utilizzare questo apparecchio di riscaldamento con programmatori, temporizzatori o con qualsiasi altro dispositivo che accenda automaticamente l'apparecchio, in quanto esiste il rischio di incendio nel caso in cui l'apparecchio sia coperto o posizionato in modo non corretto.

- Al fine di evitare ogni rischio di scossa elettrica, non immergere mai la spina, il cordone elettrico e l'apparecchio nell'acqua od in nessun altro liquido.

- Se l'apparecchio non è in funzione togliere la spina dalla presa di corrente.

- Non toccare l'apparecchio con mani o piedi bagnati.

- Non spostare l'appareccchio quando è in funzione.

- Non lasciare l'apparecchio esposto agli agenti atmosferici (sole, pioggia, ecc.).

- In caso di caduta o cattivo funzionamento, scollegare immediatamente il cordone elettrico. Verificare che nessuna

parte sia danneggiata, e dopo questi accertamenti accenderlo: in caso di dubbio rivolgersi a personale professionalmente qualificato.

• Non tirare il cavo di alimentazione o l'apparecchio stesso per disinserire la spina dalla presa di corrente.
• Non tirare il cavo per spostare l'apparecchio.
• Non usare l'apparecchio se non funziona correttamente o se sembra danneggiato; in caso di dubbio rivolgersi a personale professionalmente qualificato.
• Evitare che l'apparecchio possa surriscaldarsi; a questo scopo controllare che le aperture di entrata e uscita dell'aria siano libere da ostruzioni: non lasciate nulla di appeso sopra o sotto l'apparecchio. In caso di surriscaldamento il dispositivo di sicurezza incorporato arresterà il funzionamento del termoconvettore. Per ripristinare il funzionamento, togliere la spina dalla presa di corrente ed attendere che si sia raffreddato (circa 20/30 minuti) ed inserire la spina nella presa di corrente.

INSTALLAZIONE

• Dopo aver tolto l'imballaggio, assicurarsi dell'integrità dell'apparecchio; in caso di dubbio non utilizzarlo e rivolgersi a personale professionalmente qualificato. Gli elementi di imballaggio (sacchetti in plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata di mano di bambini in quanto potenziali fonti di pericolo; smaltirli secondo le norme vigenti. Tutti gli elementi dell'imballaggio vanno smaltiti in base alla propria materia prima (vedi il simbolo impresso su ciascuno) e in base alle disposizioni del proprio Comune. Il sacchetto che per le misure ridotte è privo di marcatura, per il suo smaltimento seguire le disposizioni del proprio Comune.
• Prima di collegare l'apparecchio controllare che i valori di tensione riportati sulla targa dati corrispondano a quelli della rete elettrica, e che la presa sia dotata di efficace messa a terra. In caso di incompatibilità tra la presa e la spina dell'apparecchio, far sostituire la presa con altra di tipo adatto da personale professionalmente qualificato, il quale accerti che la sezione dei cavi della presa sia idonea alla potenza assorbita dall'apparecchio. In generale è sconsigliato l'uso di adattatori e/o prolunghe; se il loro uso si rendesse indispensabile, devono essere conformi alle vigenti norme di sicurezza e la loro portata di corrente (ampères) non deve essere inferiore a quella massima dell'apparecchio.
• Posizionare il termoconvettore lontano da altre fonti di calore, da materiali infiammabili (tende, tappezzerie, ecc.), da gas infiammabili o materiale esplosivo (bombolette spray) e da

materiali che possono deformarsi con il calore. Verificare che lo spazio libero sia di 100 cm dalla parte frontale del termoconvettore e 30 cm ai lati e retro (per installazione portatile).

• La superficie di appoggio deve essere stabile, non in pendenza (in quanto l'apparecchio potrebbe ribaltarsi), resistente al calore.
• Assicurarsi che il cavo sia posizionato correttamente e che non sia a contatto con parti calde o spigoli taglienti, né avvolto intorno all'apparecchio o attorcigliato su sé stesso e non si impigli, onde evitare una caduta dell'apparecchio. Verificare che non vi si possa inciampare, per evitare cadute accidentali o danni alle persone.
• Fare attenzione affinché le griglie di aspirazione e dissipazione dell'aria non possano ostruirsi, per evitare rischi di incendio o un eventuale surriscaldamento dell'apparecchio (verificare periodicamente tale condizioni); non coprire l'apparecchio, ne utilizzarlo per asciugare la biancheria.
• In caso di guasto o cattivo funzionamento spegnere l'apparecchio e farlo controllare da personale professionalmente qualificato; le riparazioni effettuate da personale non qualificato possono essere pericolose e fanno decadere la garanzia.

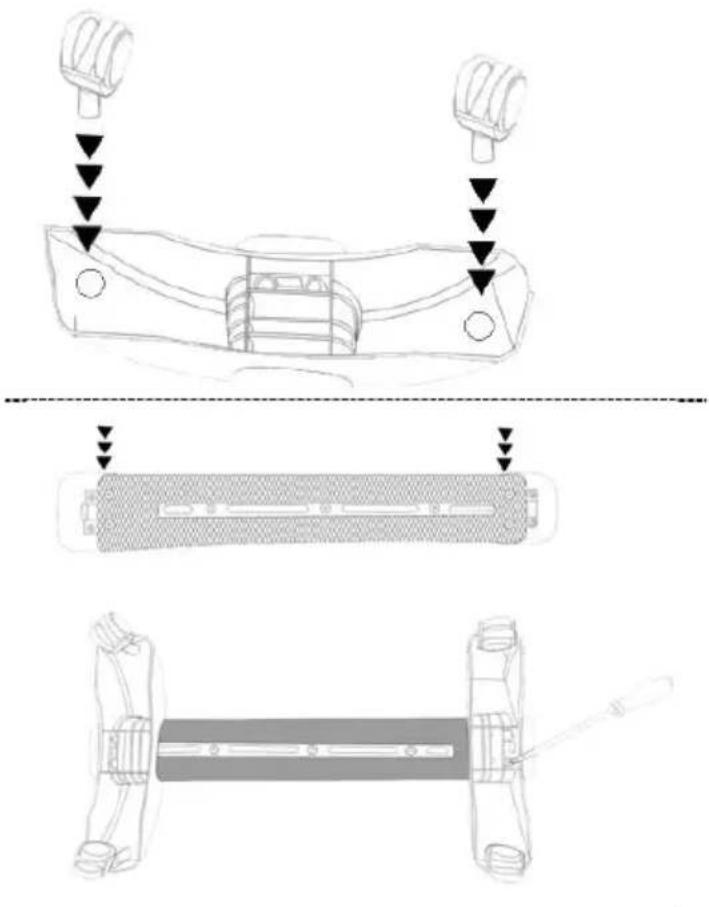

Attenzione: il termoconvettore deve funzionare solo con i piedini correttamente assemblati. Per utilizzare l'apparecchio è necessario assemblare allo stesso i due piedi completi di ruote in dotazione operando nel modo seguente (vedi figure):

1. Verificare che il cordone elettrico sia scollegato dalla presa di corrente.

2. Inserire i perni delle ruote nella parte inferiore dei piedini esercitando una certa pressione, assicurarsi che siano saldamente inseriti fino a fondo.

3. Capovolgere l'apparecchio (appoggiarlo a terra su un panno o altra superficie morbida, con la parte inferiore rivolta verso l'alto), posizionare i piedini in prossimità dell'estremità della base, assicurandosi che la sporgenza della testa delle 2 viti coincida con le cavità tonde dei piedini.

4. Fissare ciascun piedino con le viti in dotazione, avvitando con una forza tale da bloccarli: i piedini devono essere perpendicolari al corpo, e le 4 ruote devono essere in aderenza al piano di calpestio.

Prima di ogni utilizzo verificare che l'apparecchio sia in buono stato, che il cordone elettrico non sia danneggiato: se il cavo di alimentazione è danneggiato, esso deve sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.

Il termoconvettore è dotato dei seguenti organi di regolazione:

Selettore. Aziona, regola, e spegne l'elemento riscaldante. Ruotando la relativa manopola (C) in senso orario, si selezionano le funzioni:

0= spento, eco = potenza minima (1000W), rapid = potenza massima (2000W).

-Termostato ambiente. Regola (tramite la relativa manopola B) la temperatura ambiente. Fa funzionare l'apparecchio in modo continuo sino al raggiungimento della temperatura impostata: se questa diminuisce lo riaccende per il tempo necessario a ristabilire il valore impostato. Se la manopola è girata completamente in senso antiorario l'apparecchio rimane inattivo “-”, se completamente in senso orario si consegue la massima temperatura “+”; per valori intermedi, la temperatura è più alta quanto più si ruota verso la posizione Max e viceversa.

La spia luminosa (A) è accesa quando il termostato è attivo nelle posizioni del selettore

e "epid", e sino a che viene raggiunta la temperatura impostata.

L'apparecchio ha all'interno l'interruttore antiribaltamento, che permette il funzionamento solo se il convettore è posizionato verticalmente, e lo interrompe in caso di ribaltamento.

Per l'impiego, si operi nel modo seguente:

1) Prima di inserire la spina nella presa di corrente verificare che la manopola del selettore sia in pos.0 e del termostato sia in pos. “-”.
2) Inserire la spina nella presa di corrente.
3) Ruotare la manopola termostato nella posizione corrispondente alla temperatura desiderata.
4) Ruotare la manopola del selettore nella posizione corrispondente alla potenza desiderata.
5) Per spegnere l'apparecchio, ruotare la manopola del termostato in pos. minima (-), quella del selettore in pos "0" e togliere la spina dalla presa di corrente.

Per lunghi periodi di inattività, togliere la spina dalla presa di corrente.

Attenzione: non spostare l'apparecchio quando è in funzione. Una volta spento, il termoconvettore impiega alcuni minuti a raffreddarsi: attendere che si sia completamente raffreddato prima di spostarlo; per farlo agevolmente utilizzare l'apposita maniglia.

PULIZIA E MANUTENZIONE

Attenzione: prima di pulire l'apparecchio spegnerlo, disinserire la spina dalla presa di corrente ed attendere che si sia raffreddato.

• Assicurarsi periodicamente che le griglie di aspirazione e di uscita dell'aria non siano ostruite da lanugine o sfilacci; per la pulizia, impiegare eventualmente l'aspirapolvere facendo attenzione a non danneggiare la resistenza elettrica.
• Per la pulizia del corpo utilizzare un panno morbido leggermente umido; non utilizzare pagliette metalliche o prodotti abrasivi.
• Per lunghi periodi di inattività del termoconvettore, è necessario coprirlo e riporlo in un luogo asciutto; è consigliabile inserirlo nell'imballo originale per proteggerlo dalla polvere e dall'umidità.
• Se si decide di non utilizzare più l'apparecchio, si raccomanda di renderlo inoperante tagliando il cavo di alimentazione (prima assicurarsi d'aver tolto la spina dalla presa di corrente), e di rendere innocue quelle parti che sono pericolose qualora utilizzate per gioco dai bambini.

Avvertenze per il corretto smaltimento del prodotto ai sensi della Direttiva Europea direttiva 2011/65/UE.

Alla fine della sua vita utile il prodotto non deve esser smaltito insieme ai rifiuti urbani.

Può essere consegnato presso gli appositi centri di raccolta differenziata predisposti dalle amministrazioni comunali, oppure presso i rivenditori che forniscono questo servizio.

Smaltire separatamente un elettrodomestico consente di evitare possibili conseguenze negative per l'ambiente e per la salute derivanti da un suo smaltimento inadeguato e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparmio di energia e di risorse. Per rimarcare l'obbligo di smaltire separatamente gli elettrodomestici, sul prodotto è riportato il marchio del contenitore di spazzatura mobile barrato. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.

[e-mail]

HC511_IB_2022
