MANUALE UTENTE DH124928.1 Emerio

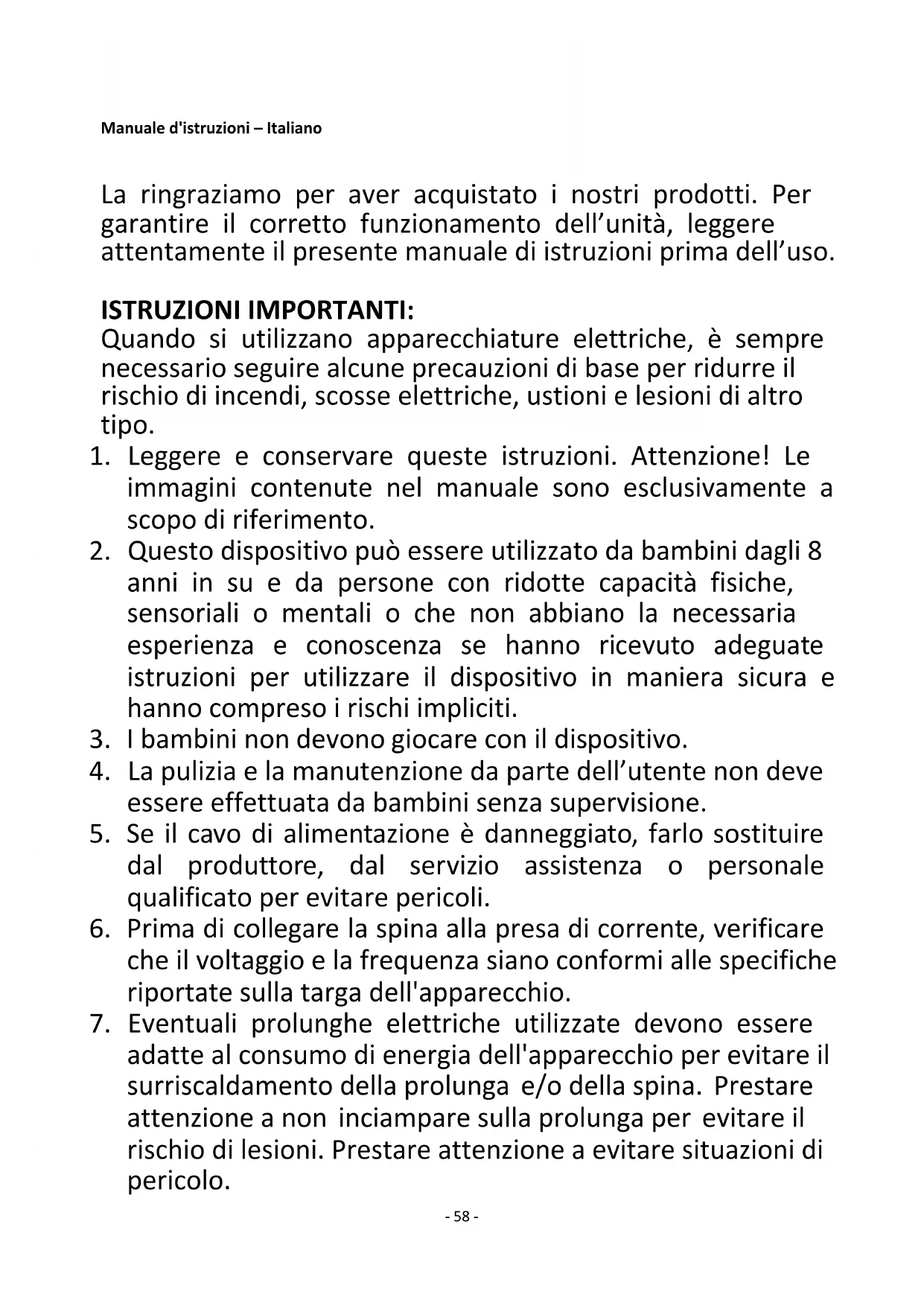

1. Leggere e conservare queste istruzioni. Attenzione! Le

immagini contenute nel manuale sono esclusivamente a scopo di riferimento.

2. Questo dispositivo può essere utilizzato da bambini dagli 8

anni in su e da persone con ridotte capacità fisiche, sensoriali o mentali o che non abbiano la necessaria esperienza e conoscenza se hanno ricevuto adeguate istruzioni per utilizzare il dispositivo in maniera sicura e hanno compreso i rischi impliciti.

3. I bambini non devono giocare con il dispositivo.

4. La pulizia e la manutenzione da parte dell’utente non deve

essere effettuata da bambini senza supervisione.

5. Se il cavo di alimentazione è danneggiato, farlo sostituire

dal produttore, dal servizio assistenza o personale qualificato per evitare pericoli.

6. Prima di collegare la spina alla presa di corrente, verificare

che il voltaggio e la frequenza siano conformi alle specifiche riportate sulla targa dell'apparecchio.

7. Eventuali prolunghe elettriche utilizzate devono essere

adatte al consumo di energia dell'apparecchio per evitare il surriscaldamento della prolunga e/o della spina. Prestare attenzione a non inciampare sulla prolunga per evitare il rischio di lesioni. Prestare attenzione a evitare situazioni di pericolo.- 59 -

8. Scollegare la spina dalla presa di corrente quando

l'apparecchio non è in uso e prima di pulirlo.

9. Assicurarsi che il cavo di alimentazione non penda da bordi

appuntiti e tenerlo lontano da oggetti caldi e fiamme libere.

10. Non immergere l'apparecchio o la spina in acqua o altri

liquidi. Pericolo di morte a causa delle scosse elettriche!

11. Per scollegare la spina dalla presa di corrente, tirare la spina

12. Non toccare l'apparecchio se è caduto nell'acqua.

Scollegare la spina dalla presa di corrente, spegnere l'apparecchio e inviarlo a un centro di assistenza autorizzato per la riparazione.

13. Non collegare o scollegare l'apparecchio dalla presa di

corrente con le mani bagnate.

14. Non tentare mai di aprire l'involucro dell'apparecchio o di

riparare l'apparecchio per evitare il rischio di scossa elettrica.

15. Questo apparecchio non è progettato per l'uso

commerciale. Per il solo uso in interni.

16. Non usare l'apparecchio per scopri diversi da quelli previsti.

17. Non avvolgere il cavo intorno all'apparecchio e non piegarlo.

18. Non usare l'apparecchio in prossimità di finestre perché la

pioggia comporta il rischio di scossa elettrica.

19. Scollegare l'apparecchio dalla presa di corrente se emette

fumo o rumori o odori anomali.

20. Spegnere l'apparecchio prima di spostarlo.

21. Non posizionare oggetti pesanti sull'apparecchio.

22. Non coprire le aperture di ingresso o uscita dell'aria con

23. Non bere e non usare l'acqua di condensa.

24. Non estrarre il serbatoio dell'acqua quando l'apparecchio è

• Svuotare il serbatoio dell'acqua prima di spostare l'apparecchio per evitare fuoriuscite.- 60 -

• Non inclinare l'apparecchio per evitare la fuoriuscita di acqua e danni all'apparecchio.

• Non inserire oggetti estranei nelle aperture dell'apparecchio per evitare il rischio di scossa elettrica, incendio e danni all'apparecchio.

25. Non mettere l'unità vicino a dispositivi che generano calore

o vicino a materiali infiammabili e pericolosi.

26. Non mettere mai le dita o oggetti nell'ingresso o uscita

27. Non utilizzare il deumidificatore in un luogo chiuso come

all'interno di un armadio, dato che si potrebbe provocare un incendio.

28. L'apparecchio deve essere installato conformemente alle

30. Le operazioni di manutenzione devono essere effettuate

esclusivamente come raccomandato dal costruttore. Le operazioni di manutenzione e riparazione che richiedono l'assistenza di altro personale specializzato devono essere effettuate sotto la supervisione della persona competente nell'uso di refrigeranti infiammabili.

31. Non utilizzare modalità di pulizia o accelerazione del

processo di sbrinamento diverse da quelli raccomandate dal costruttore.

32. Questo apparecchio deve essere conservato in un locale

privo di fonti di accensione in modalità di funzionamento continuo (ad esempio: fiamme nude, apparecchi a gas in funzione, radiatori elettrici in funzione).

33. Non forare o bruciare l'apparecchio.

34. I refrigeranti possono essere inodore.

35. Se l'apparecchio è installato, utilizzato o conservato in

un'area non ventilata, la stanza deve essere progettata per evitare l'accumulo di perdite di refrigerante. La presenza di radiatori elettrici, fornelli o altre fonti di ignizione possono incendiare il refrigerante.- 61 -

36. L'apparecchio deve essere conservato in modo tale da

evitare danni meccanici.

37. Per le istruzioni relative alla riparazione di apparecchi

contenenti R290, consultare i seguenti paragrafi del manuale.

38. Per evitare il rischio di danni, lasciare l'apparecchio in

posizione verticale per almeno 24 ore prima di avviarlo.

Avvertenza! Rischio di incendio. / Materiali infiammabili. Leggere il manuale di istruzioni. Manuale di istruzioni. / Istruzioni per l'uso. Istruzioni per la riparazione. Leggere il manuale tecnico. Avvertenza! Mantenere le aperture di ventilazione prive di ostruzioni. Avvertenza! Conservare l'apparecchio in un locale ben ventilato, le cui dimensioni corrispondono a quelle del locale di utilizzo. Mantenere uno spazio libero di almeno 30 cm intorno all'apparecchio. L'apparecchio deve essere installato, usato e conservato in locali con superficie di piano superiore a 10.1 m

DESCRIZIONE DEI COMPONENTI

1. Pannello di controllo

3. Ingresso dell'aria e filtro

4. Serbatoio dell'acqua

6. Uscita per drenaggio continuo

7. Connettore per pompa (non

funzionante in questo modello)

8. Vano per cavo di alimentazione

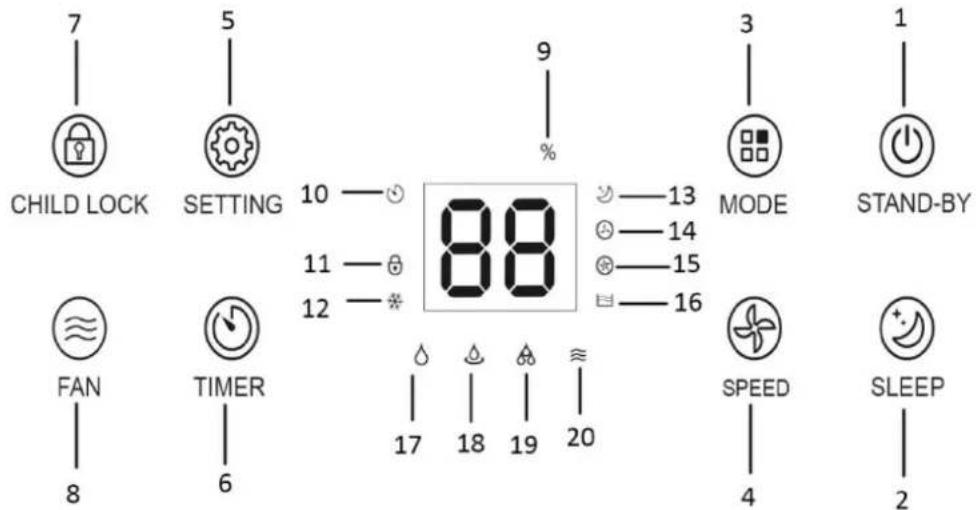

1. Pulsante di standby

2. Pulsante della modalità riposo

3. Pulsante della modalità deumidificazione

4. Pulsante della velocità

5. Pulsante di impostazione del livello di umidità

6. Pulsante del timer

7. Pulsante del blocco bambini

8. Pulsante della modalità ventilazione

9. Indicatore dell'umidità

10. Indicatore del timer

11. Indicatore del blocco bambini

12. Indicatore della funzione di sbrinamento

13. Indicatore della modalità riposo

14. Indicatore della ventola a bassa velocità

15. Indicatore della ventola ad alta velocità

16. Indicatore del serbatoio pieno/posizionato scorrettamente

17. Indicatore della modalità deumidificazione automatica

18. Indicatore della modalità bassa deumidificazione

19. Indicatore della modalità alta deumidificazione

20. Indicatore della modalità ventilazione- 63 -

FUNZIONE DI SBRINAMENTO

L'evaporatore dell'apparecchio può avviare automaticamente la funzione di sbrinamento; l'indicatore della funzione di sbrinamento si illuminerà. Di seguito è descritto il programma della funzione di sbrinamento. Temperatura ambientale inferiore a 5°C: la funzione di sbrinamento non è attiva. Temperatura ambientale compresa tra 5°C e 12°C: in modalità deumidificazione, la funzione di sbrinamento si attiverà per circa 6 minuti ogni 20 minuti. Il compressore si arresterà e la ventola funzionerà ad alta velocità. Temperatura ambientale compresa tra 12°C e 16°C: in modalità deumidificazione, la funzione di sbrinamento si attiverà per circa 5 minuti ogni 25 minuti. Il compressore si arresterà e la ventola funzionerà ad alta velocità. Temperatura ambientale superiore a 16°C: se la temperatura della serpentina è pari o inferiore a -1°C per più di 2 minuti, la funzione di sbrinamento si attiverà per 5 minuti. Il compressore si arresterà e la ventola funzionerà ad alta velocità. Durante il processo di sbrinamento, la temperatura ambientale aumenterà. Questo apparecchio non è dotato di funzione di raffrescamento. L'apparecchio emetterà calore quando è in funzione, e la temperatura ambientale aumenterà di 1-4°C. Tale aumento di temperatura può essere evidente in particolare in luoghi ristretti. Inoltre, la temperatura può aumentare ulteriormente se porte e finestre sono chiuse, se la stanza è esposta alla luce solare diretta e se altri apparecchi che emettono calore sono in funzione. Capacità di deumidificazione A parità di temperatura ambientale, la capacità di deumidificazione è maggiore ad alti livelli di umidità relativa e minore a bassi livelli di umidità relativa. A parità di umidità relativa, la capacità di deumidificazione è maggiore alle alte temperature e minore alle basse temperature. L'apparecchio è progettato per rimuovere l'umidità indesiderata nell'ambiente e può essere usato per velocizzare l'asciugatura di indumenti in ambienti interni. L'apparecchio non è progettato per mantenere l'umidità a livelli molto bassi. OPERAZIONI PRELIMINARI

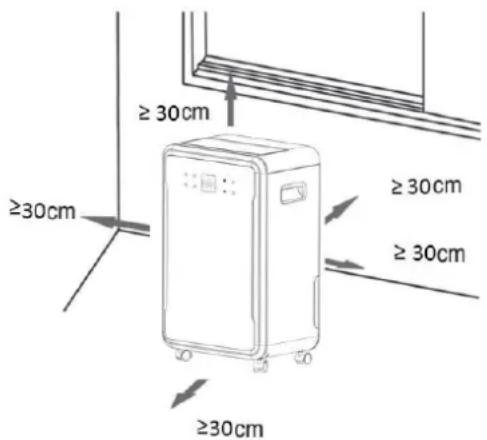

• Per evitare che l'apparecchio subisca danni, lasciarlo in posizione verticale per almeno 24 ore prima di avviarlo.

• Dopo aver estratto l'apparecchio dall'imballaggio, verificare che non sia danneggiato.

• Non permettere ai bambini di giocare con i materiali di imballaggio per evitare il rischio di soffocamento. L'apparecchio deve essere installato su una superficie piana, in una posizione che eviti l'ostruzione delle aperture di ingresso e uscita dell'aria. Mantenere uno spazio libero di almeno 30 cm intorno all'apparecchio. Per risparmiare energia, tenere porte e finestre chiuse quando l'apparecchio è in funzione. Nota: se altri elettrodomestici (come televisori e impianti stereo) causano interferenze, tenerli ad almeno 70 cm di distanza dall'apparecchio.- 64 - UTILIZZO Collegare l'apparecchio alla presa di corrente. Verrà emesso un segnale acustico. L'apparecchio entrerà in modalità di standby. Avvio e arresto: premere il pulsante di standby per avviare o arrestare l'apparecchio. Il coperchio dell'uscita dell'aria si aprirà automaticamente. Sul pannello di controllo verrà visualizzato il livello di umidità corrente. Premere nuovamente il pulsante per arrestare l'apparecchio. Il coperchio dell'uscita dell'aria si chiuderà automaticamente qualche secondo dopo. Impostazione del livello di umidità: premere il pulsante Setting per impostare il livello di umidità desiderato tra 30% e 80%. Ogni pressione aumenterà il livello di umidità del 5%. Dopo il valore 80%, il livello ritornerà al 30%. Il livello di umidità impostato lampeggerà per qualche secondo sul pannello di controllo, quindi verrà visualizzato il livello di umidità corrente. Il livello di umidità può essere impostato esclusivamente in modalità automatica. Modalità di ventilazione: premere il pulsante della modalità ventilazione per attivare la ventola. Premere il pulsante della velocità per selezionare la velocità della ventola tra alta e bassa. L'indicatore corrispondente si illuminerà. MODALITÀ: premere il pulsante Mode per selezionare la modalità tra modalità Automatica, modalità Bassa deumidificazione, modalità Alta deumidificazione.

1. Modalità Automatica: in questa modalità l'indicatore della modalità automatica si illuminerà. In questa

modalità è possibile impostare sia la velocità della ventola che il livello di umidità. L'apparecchio manterrà automaticamente il livello di umidità impostato.

2. Modalità Bassa deumidificazione: in questa modalità la ventola dell'apparecchio funzionerà a bassa velocità,

e non sarà possibile impostare il livello di umidità. Sul pannello di controllo verrà visualizzato il livello di umidità corrente.

3. Modalità Alta deumidificazione: in questa modalità la ventola dell'apparecchio funzionerà ad alta velocità,

e non sarà possibile impostare il livello di umidità. Sul pannello di controllo verrà visualizzato il livello di umidità corrente. Questa modalità è utile anche per l'asciugatura di indumenti: Posizionare l'apparecchio in una stanza con le porte chiuse e gli indumenti su uno stendibiancheria. TIMER Arresto automatico - Quando l'apparecchio è in funzione, premere il pulsante Timer per impostare l'intervallo di arresto automatico tra 1 e 24 ore. - Ogni pressione aumenterà l'intervallo di un'ora. Dopo il valore 24 ore, l'intervallo ritornerà a 1 ora. È possibile tenere premuto il pulsante Timer per una regolazione rapida. - L'intervallo lampeggerà per qualche secondo, quindi l'indicatore del timer rimarrà illuminato. Sul pannello di controllo verrà visualizzato il livello di umidità corrente. Il timer è attivo. - L'apparecchio si arresterà automaticamente allo scadere dell'intervallo impostato. Avvio automatico - Quando l'apparecchio non è in funzione, premere il pulsante Timer per impostare l'intervallo di avvio automatico tra 1 e 24 ore. - La modalità di impostazione dell'intervallo è identica a quella della funzione di arresto automatico. - È possibile anche impostare la modalità di funzionamento. - L'apparecchio si avvierà automaticamente con le funzioni impostate allo scadere dell'intervallo impostato.- 65 - Per annullare il timer, impostare l'intervallo a 0. L'intervallo lampeggerà per qualche secondo, quindi l'indicatore del timer si spegnerà. BLOCCO BAMBINI - Tenere premuto il pulsante del blocco bambini per circa 3-5 secondi per bloccare tutti gli altri pulsanti del pannello di controllo. - Tenere nuovamente premuto il pulsante per 3-5 secondi per sbloccare tutti gli altri pulsanti. MODALITÀ NOTTE - Premere il pulsante Sleep per attivare la modalità Notte. Premere nuovamente il pulsante Sleep per disattivare questa modalità. - In questa modalità tutti gli indicatori sul pannello di controllo rimarranno spenti, ad eccezione dell'indicatore del pulsante Sleep e dell'indicatore del serbatoio pieno. Note

1. L'apparecchio è dotato di funzione di memoria in caso di interruzione di corrente. Le impostazioni del timer,

tuttavia, verranno perse.

Codice errore "E2": il sensore della temperatura/umidità è danneggiato. Contattare un tecnico qualificato per la riparazione. Codice errore "E3": il sensore della serpentina è danneggiato. Contattare un tecnico qualificato per la riparazione.

DRENAGGIO DELL'ACQUA DI CONDENSA

Quando il serbatoio dell'acqua è pieno, l'indicatore del serbatoio pieno si illuminerà. L'apparecchio si arresterà automaticamente ed emetterà 20 segnali acustici, per avvisare l'utente che è necessario svuotare il serbatoio dell'acqua. Svuotamento del serbatoio dell'acqua

1. Estrarre il serbatoio dell'acqua dall'apparecchio.

2. Gettare l'acqua raccolta.

3. Riposizionare il serbatoio dell'acqua.

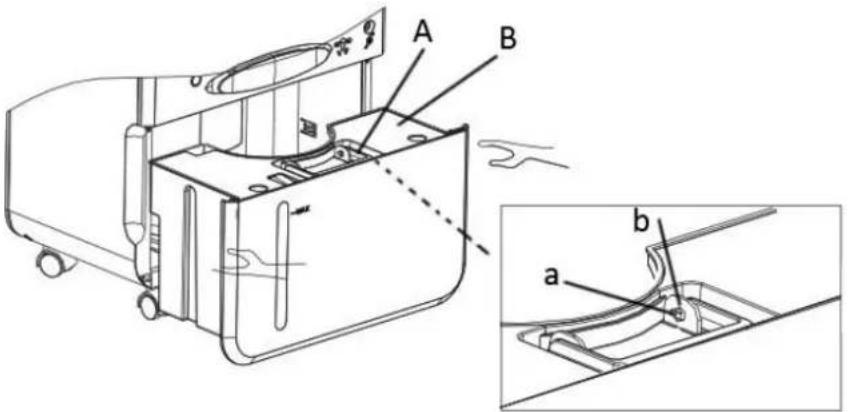

1. Prima di rimuovere il coperchio del serbatoio dell'acqua (B) è necessario estrarre l'impugnatura (A):

allontanare il perno (a) dell'impugnatura (A) dalla fessura (b). Prestare attenzione alla direzione della fessura (b).- 66 -

2. Per riposizionare il serbatoio, inserirlo saldamente con entrambe le mani.

3. Non rimuovere il galleggiante all'interno del serbatoio. Senza il galleggiante, il sensore del serbatoio pieno

non sarà in grado di rilevare correttamente il livello dell'acqua, con il rischio di fuoriuscite. Drenaggio continuo della condensa L'apparecchio è dotato di un'uscita per il drenaggio continuo della condensa.. Per prima cosa, rimuovere il coperchio (A) colpendolo delicatamente con un martello, quindi collegare il tubo (C). L'acqua di condensa verrà drenata in modo continuo. Installare il tubo di drenaggio in discesa per garantire lo scorrimento continuo dell'acqua di condensa. Quando il tubo di drenaggio è collegato, l'acqua verrà drenata attraverso il tubo e non verrà raccolta nel serbatoio dell'acqua.

PULIZIA E MANUTENZIONE

L'apparecchio deve essere pulito periodicamente per prolungarne la durata di servizio e garantirne il corretto funzionamento. Avvertenza! Prima di pulire l'apparecchio, arrestarlo e scollegarlo dalla presa di corrente per evitare il rischio di scossa elettrica. Non usare acqua calda o solventi chimici per pulire l'apparecchio.

1. Per evitare la formazione di muffa nel serbatoio dell'acqua, risciacquarlo periodicamente con acqua fredda

o calda, quindi asciugarlo con un panno morbido.

2. Pulire le superficie esterne dell'apparecchio con un panno umido. Non usare detergenti o spugne abrasive

per evitare di danneggiare le superfici in plastica.

3. La modalità di pulizia del filtro è indicata nella sezione successiva.

4. Effettuare la procedura descritta di seguito in previsione di un lungo periodo di inutilizzo dell'apparecchio.

1) Svuotare il serbatoio dell'acqua, asciugarlo e riposizionarlo nell'apparecchio.

2) Pulire il filtro.

3) Posizionare l'apparecchio in verticale e proteggerlo dalla luce solare diretta.

Filtro All'interno dell'apparecchio è presente un filtro che dev'essere rimosso e pulito periodicamente. La capacità di deumidificazione può ridursi se il filtro è sporco.

• Rimuovere il contenitore del filtro, aprire la griglia (A) usando il fermaglio (C) ed estrarre il filtro a carboni attivi (B).

• La griglia può essere lavata con acqua a temperatura non superiore a 40°C. Asciugarla accuratamente.

• Il filtro a carboni attivi non può essere lavato. È possibile pulirlo con un aspirapolvere. Si raccomanda di sostituire il filtro a carboni attivi (B) ogni 3-6 mesi (a seconda della frequenza di utilizzo) per assicurare le massime prestazioni dell'apparecchio.- 67 -

Problema Possibile causa Soluzione L'apparecchio non funziona. La spina non è collegata alla presa di corrente. Collegarla. Il serbatoio dell'acqua è pieno. Svuotare il serbatoio dell'acqua. Il serbatoio dell'acqua non è posizionato correttamente. Posizionarlo correttamente. Se il coperchio dell'uscita dell'aria è aperto Aprire il coperchio dell'uscita dell'aria Capacità di deumidificazione ridotta. Il filtro è sporco. Pulire il filtro. L'apertura di ingresso o uscita dell'aria è ostruita. Liberare l'apertura di ingresso o di uscita dell'aria. L'apparecchio è rumoroso. L'apparecchio non è posizionato correttamente. Posizionare l'apparecchio su una superficie piana e stabile. Il processo di deumidificazione si arresta. La temperatura della stanza è troppo alta o troppo bassa. L'apparecchio funziona esclusivamente quando la temperatura della stanza è compresa tra 5°C e 32°C. Gli indumenti non si asciugano rapidamente. La temperatura della stanza è molto bassa. Gli indumenti bagnati si asciugano più lentamente alle basse temperature.

Fenomeno Causa L'apparecchio funziona a intermittenza. Il processo di sbrinamento è in corso. Capacità di deumidificazione ridotta. La capacità di deumidificazione varia i base alla temperatura e all'umidità relativa della stanza. Il livello di umidità della stanza non diminuisce. La stanza è troppo grande. Le porte o le finestre della stanza sono aperte. Nella stanza è in funzione un apparecchio che emette vapore. Odore sgradevole. L'odore può provenire dalle pareti, dai mobili o da altri oggetti. L'apparecchio emette rumori quando è in funzione. Il rumore è dovuto al flusso di refrigerante, e scomparirà o si ridurrà con il funzionamento dell'apparecchio. Nel serbatoio è presente dell'acqua. Poiché l'apparecchio viene sottoposto a test di controllo in fabbrica, eventuali residui di acqua sull'evaporatore potrebbero venire raccolti nel serbatoio dell'acqua.- 68 - SPECIFICHE TECNICHE Capacità di deumidificazione 70 L/giorno (30°C, 80%) Tensione nominale AC 220-240V Frequenza nominale 50Hz Potenza in ingresso nominale 1000W Corrente nominale 4.5A Refrigerante R290

Prima della fornitura, i nostri apparecchi vengono sottoposti ad un severo controllo di qualità. Se, nonostante la massima cura, si sono verificati danni durante la produzione o il trasporto, si prega di restituire l'apparecchio al rivenditore. Oltre ai diritti legali previsti dalla legge, l'acquirente può far valere i diritti derivanti dalla seguente garanzia: Concediamo 2 anni di garanzia sull'apparecchio acquistato; il periodo di garanzia inizia dal giorno dell'acquisto. Durante questo periodo ripariamo o sostituiamo gratuitamente ogni componente guasto, la cui malfunzione può essere manifestamente attribuita a difetti del materiale o al processo di produzione. In caso di apparecchio difettoso, rivolgersi direttamente al rivenditore. I difetti derivanti da un uso scorretto dell'apparecchio e le malfunzioni dovute all'intervento o alla riparazione da parte di terzi o alla sostituzione di componenti con ricambi non originali non sono coperti da questa garanzia. Conservare sempre lo scontrino, senza il quale non è possibile far valere la garanzia. I danni dovuti al non rispetto del manuale di istruzioni rendono nulla la garanzia; se ciò porta a conseguenti danni non potremmo essere ritenuti responsabili. Decliniamo inoltre qualsiasi responsabilità per eventuali danni o lesioni personali causati da un uso improprio o in caso di mancata aderenza al manuale di istruzioni. Eventuali danni agli accessori non implicano la sostituzione gratuita dell'intero apparecchio. In tal caso, contattare il reparto di assistenza. La rottura di componenti in vetro o plastica è sempre soggetta a un costo. I difetti ai componenti di consumo o a componenti soggetti a usura, compresa la pulizia, manutenzione, sostituzione o le spese di spedizione e di trasporto verso il luogo di riparazione e ritorno. degli stessi, non sono coperti dalla garanzia e saranno soggetti a un costo. SMALTIMENTO ECOCOMPATIBILE Riciclaggio – Direttiva europea 2012/19/EU Questo simbolo indica che il prodotto non deve essere smaltito con altri rifiuti domestici. Per prevenire rischi all'ambiente o alla salute da uno smaltimento non controllato, riciclare responsabilmente per promuovere un riutilizzo sostenibile delle risorse materiali. Per restituire il dispositivo utilizzato, servirsi dei sistemi di restituzione e raccolta o contattare il proprio rivenditore autorizzato dove il prodotto è stato acquistato. Il rivenditore autorizzato si occuperà dello smaltimento sicuro del prodotto. Migros-Genossenschafts-Bund Limmatstrasse 152 CH-8031 Zürich- 69 - ISTRUZIONI PER LA RIPARAZIONE DI APPARECCHI CONTENENTI R290

1. Istruzioni generali

1) Controllo dell'area

Prima di intervenire su sistemi contenenti refrigeranti infiammabili, è necessario effettuare alcuni controlli di sicurezza per minimizzare il rischio di ignizione. Prima di intervenire sul sistema refrigerante, rispettare le precauzioni riportate di seguito.

2) Procedura di intervento

Effettuare l'intervento seguendo una procedura controllata per minimizzare il rischio di presenza di vapore o gas infiammabile durante l'operazione.

3) Area generale di intervento

Tutto il personale di manutenzione e altre persone che lavorano nell'area devono essere informati della natura dell'intervento in corso. Evitare di lavorare in spazi ristretti. La zona intorno all'area di intervento deve essere isolata. Assicurarsi che le condizioni dell'area di intervento siano sicure in termini di materiali infiammabili.

4) Controllo della presenza di refrigerante

Controllare l'area con un rilevatore di refrigerante prima e durante l'intervento per essere consapevoli della presenza di atmosfere potenzialmente infiammabili. Assicurarsi che i dispositivi di rilevazione di perdite utilizzati siano idonei all'uso con refrigeranti infiammabili, ovvero che non producano scintille e siano sigillati adeguatamente o a sicurezza intrinseca.

5) Presenza di estintori

Se è necessario effettuare lavori a caldo sull'apparecchio o sui suoi componenti, tenere un dispositivo di estinzione a portata di mano. Tenere un estintore a polvere o CO₂ adiacente all'area di lavoro.

6) Assenza di fonti di ignizione

Se l'intervento sul sistema refrigerante richiede l'esposizione di tubazioni che contengono o hanno contenuto un refrigerante infiammabile, non usare fonti di ignizione che comportino il rischio di incendio o esplosione. Qualsiasi fonte di ignizione, incluse le sigarette accese, deve essere tenuta a una distanza sufficiente dal sito di installazione, riparazione, rimozione e smaltimento dell'apparecchio nel caso in cui un refrigerante infiammabile possa essere rilasciato nell'area circostante. Prima di effettuare l'intervento, ispezionare l'area intorno all'apparecchio per assicurarsi che sia priva di sostanze infiammabili o rischi di ignizione. Esporre i cartelli "Vietato fumare".

7) Ventilazione dell'area

Prima di effettuare lavori a caldo o accedere al sistema refrigerante, assicurarsi che l'area sia all'aperto o adeguatamente ventilata. Mantenere un livello di ventilazione costante durante l'esecuzione dell'intervento. La ventilazione deve garantire la dispersione in sicurezza di un'eventuale fuoriuscita di refrigerante, e preferibilmente la sua espulsione nell'atmosfera esterna.

8) Controllo dell'apparecchio refrigerante

Se è necessario sostituire dei componenti elettrici, assicurarsi che siano idonei allo scopo e conformi alle specifiche. Seguire tutte le istruzioni di manutenzione fornite dal costruttore. In caso di dubbio, contattare l'assistenza tecnica del costruttore. Effettuare i controlli descritti di seguito sugli impianti che utilizzano refrigeranti infiammabili. – La carica di refrigerante è proporzionale alle dimensioni del locale di installazione delle parti che contengono refrigerante. – Le apparecchiature e le prese di ventilazione funzionano correttamente e non sono ostruite. – Se viene utilizzato un circuito refrigerante indiretto, controllare la presenza di refrigerante nel circuito secondario. – L'etichettatura dell'apparecchio è visibile e leggibile. Se l'etichettatura è illeggibile, sostituirla. – Il tubi o i componenti di refrigerazione sono installati in una posizione che riduca il rischio di esposizione a sostanze in grado di corrodere i componenti contenenti refrigerante, a meno che tali componenti non siano- 70 - costruiti con materiali intrinsecamente resistenti alla corrosione o protetti in modo adeguato dalla corrosione.

9) Controllo dei dispositivi elettrici

Le operazioni di riparazione e manutenzione dei componenti elettrici devono includere controlli iniziali di sicurezza e procedure di ispezione dei componenti. In caso di difetti che compromettono la sicurezza, non collegare il circuito ad alcuna fonte di alimentazione finché il difetto non viene corretto. Se il difetto non può essere corretto immediatamente ma è necessario continuare l'operazione, adottare una soluzione temporanea adeguata. Segnalare il problema al proprietario dell'apparecchio affinché tutte le parti siano informate. I controlli iniziali di sicurezza devono verificare che:

• I condensatori siano stati scaricati: l'operazione deve essere effettuata in sicurezza per evitare il rischio di scintille.

• Nessun cavo o componente elettrificato sia esposto durante la carica, il recupero o lo spurgo del sistema.

• La messa a terra sia continua.

2. Riparazione dei componenti sigillati

1) Durante la riparazione dei componenti sigillati, scollegare l'apparecchio da tutte le fonti di alimentazione

elettrica prima di rimuovere qualsiasi copertura sigillata o componenti similari. Se è assolutamente necessario lasciare l'apparecchio collegato all'alimentazione elettrica durante la manutenzione, posizionare nel punto più critico un rilevatore di perdite permanentemente in funzione per prevenire situazioni potenzialmente pericolose.

2) Durante il lavoro sui componenti elettrici, prestare particolare attenzione a non alterare l'involucro esterno

dell'apparecchio in modo tale da alterarne il livello di protezione. Ciò include danni ai cavi, un numero eccessivo di collegamenti, terminali non conformi alle specifiche originali, danni alle guarnizioni, installazione scorretta dei dispositivi di tenuta, ecc. Assicurarsi che l'apparecchio sia installato in modo sicuro. Assicurarsi che le guarnizioni o i materiali di tenuta non siano usurati in modo tale da comprometterne la capacità di evitare l'ingresso di agenti infiammabili. Le parti di ricambio devono essere conformi alle specifiche del costruttore. NOTA: l'uso di silicone sigillante può inibire l'efficacia di alcuni dispositivi di rilevamento delle perdite. Per intervenire sui componenti a sicurezza intrinseca, non è necessario isolarli.

3. Riparazione dei componenti a sicurezza intrinseca

Prima di applicare carichi induttivi o capacitivi permanenti al circuito, assicurarsi che ciò non causi il superamento dei valori di tensione e corrente consentiti dall'apparecchio. I componenti a sicurezza intrinseca sono gli unici su cui è possibile intervenire in presenza di atmosfera infiammabile quando sono elettrificati. Le specifiche del dispositivo di prova devono essere corrette. Sostituire i componenti esclusivamente con le parti specificate dal costruttore. Altre parti possono causare l'ignizione del refrigerante nell'atmosfera a causa di una perdita.

Assicurarsi che i cavi non siano soggetti a usura, corrosione, pressione eccessiva, vibrazione, bordi affilati o altre condizioni avverse. I controlli devono prendere in considerazione anche gli effetti dell'usura o delle vibrazioni continue provenienti da fonti come compressori o ventole.

5. Rilevamento di refrigeranti infiammabili

Non usare in alcuna circostanza potenziali fonti di ignizione per la ricerca o il rilevamento di perdite di refrigerante. Non utilizzare torce ad alogenuri (o altri rilevatori che utilizzano fiamme libere).- 71 -

6. Metodi di rilevamento delle perdite

I seguenti metodi di rilevamento delle perdite sono considerate adatte all'uso con sistemi contenenti refrigeranti infiammabili. Per rilevare refrigeranti infiammabili è possibile usare rilevatori di perdite elettronici, ma la loro sensibilità potrebbe non essere adeguata o richiedere una nuova calibrazione. (I dispositivi di rilevamento devono essere calibrati in un'area priva di refrigerante.) Assicurarsi che il rilevatore non sia una potenziale fonte di ignizione e sia adatto al refrigerante utilizzato. I dispositivi di rilevamento delle perdite devono essere impostati a una percentuale dell'LFL (limite inferiore di infiammabilità) e calibrati sul refrigerante utilizzato e sulla percentuale appropriata di gas (massimo 25%). I fluidi per il rilevamento delle perdite sono adatti all'uso con la maggior parte dei refrigeranti; tuttavia, evitare l'uso di detergenti contenenti cloro perché quest'ultimo può reagire con il refrigerante e corrodere le tubazioni in rame. Se si sospetta una perdita, rimuovere/estinguere tutte le fiamme libere. Se viene rilevata una perdita di refrigerante che richiede una saldatura, tutto il refrigerante deve essere raccolto dal sistema o isolato (tramite valvole di intercettazione) in una parte del sistema lontana dalla perdita. L'azoto esente da ossigeno (OFN) deve quindi essere spurgato dal sistema sia prima che durante l'operazione di saldatura.

7. Rimozione e svuotamento

Durante l'accesso al circuito del refrigerante per effettuare riparazioni o qualsiasi altro intervento, utilizzare procedure convenzionali. Tuttavia, è importare adottare il protocollo raccomandato perché sussiste il rischio di infiammabilità. Rispettare la seguente procedura:

• Rimuovere il refrigerante.

• Spurgare il circuito con del gas inerte.

• Evacuare il circuito.

• Spurgare nuovamente il circuito con del gas inerte.

• Aprire il circuito tramite taglio o saldatura. Raccogliere la carica di refrigerante nelle apposite bombole di recupero. Pulire il sistema con dell'OFN per rendere l'apparecchio sicuro. Potrebbe essere necessario ripetere più volte questo processo. Non usare ossigeno o aria compressa per effettuare questa operazione. Per effettuare la pulizia, pompare a vuoto l'OFN nel sistema e continuare a riempirlo fino a raggiungere la pressione di esercizio, quindi disperderlo nell'atmosfera e ripristinare il vuoto. Ripetere l'operazione fino alla completa espulsione del refrigerante dall'apparecchio. Durante l'utilizzo dell'ultima carica di OFN, scaricare il sistema affinché raggiunga una pressione atmosferica tale da consentire l'intervento. Questa operazione è essenziale prima di effettuare interventi di saldatura sulle tubazioni. Assicurarsi che l'uscita della pompa a vuota non sia in prossimità di fonti di ignizione e garantire un'adeguata ventilazione.

8. Procedure di carica

Oltre alle procedure di carica convenzionali, è necessario rispettare i seguenti requisiti. – Evitare la contaminazione di diversi refrigeranti durante l'uso di apparecchi di ricarica. I tubi o le tubazioni devono essere più corti possibili per ridurre al minimo la quantità di refrigerante contenuta al loro interno. – Le bombole devono essere mantenute in posizione verticale. – Assicurarsi che il sistema refrigerante sia collegato a terra prima di caricare il refrigerante nel sistema. – Etichettare il sistema al termine della carica (se non è stato fatto in precedenza). – Prestare particolare attenzione a non riempire eccessivamente il sistema refrigerante. Prima di caricare il sistema, sottoporlo a un test di pressione con dell'OFN. Il sistema deve essere sottoposto a un test di tenuta al termine della carica, ma prima della messa in servizio. Effettuare un nuovo test di tenuta prima di lasciare l'area di intervento.- 72 -

9. Messa fuori servizio

Prima di effettuare questa procedura è essenziale che il tecnico abbia acquisito familiarità con l'apparecchio e tutte le sue specifiche. È buona norma assicurarsi che tutti i refrigeranti vengano recuperati in modo sicuro. Prima di effettuare l'operazione è necessario prelevare un campione di olio e di refrigerante nel caso sia necessaria un'analisi prima di riutilizzare il refrigerante rigenerato. È essenziale che l'alimentazione elettrica sia disponibile prima di iniziare l'operazione. a) Familiarizzarsi con l'apparecchio e il suo funzionamento. b) Isolare elettricamente il sistema. c) Prima di iniziare l'operazione, assicurarsi che:

• Siano disponibili attrezzature meccaniche per lo spostamento delle bombole refrigeranti (se necessario).

• Tutti i dispositivi di protezione individuale siano disponibili e utilizzati correttamente.

• Il processo di recupero sia supervisionato in ogni momento da una persona competente.

• Le bombole e l'attrezzatura di recupero siano conformi agli standard previsti. d) Se possibile, pompare a vuoto il sistema refrigerante. e) Se non è possibile ottenere il vuoto, realizzare un collettore affinché il refrigerante possa essere rimosso da tutte le parti del sistema. f) Assicurarsi che la bambola sia posizionata sulla bilancia prima di iniziare il recupero. g) Avviare l'attrezzatura di recupero e utilizzarla conformemente alle istruzioni del costruttore. h) Non riempire eccessivamente le bombole (non oltre l'80% di carica liquida).

i) Non superare la pressione di esercizio massima della bombola, nemmeno temporaneamente.

j) Quando le bombole sono state riempite correttamente e l'operazione è terminata, rimuovere tempestivamente le bombole e l'attrezzatura dal locale e assicurarsi che tutte le valvole di isolamento dell'apparecchio siano chiuse. k) Il refrigerante recuperato non deve essere caricato in un altro sistema refrigerante, a meno che non sia stato pulito e controllato.

L'apparecchio deve essere contrassegnato con un'etichetta che ne segnali la messa fuori servizio e la rimozione di refrigerante dal suo interno. L'etichetta deve essere datata e firmata. Assicurarsi che sull'apparecchio siano presenti etichette indicanti che contiene refrigerante infiammabile.

Durante la rimozione del refrigerante da un sistema, per manutenzione o messa fuori servizio, si raccomanda di effettuare l'operazione in sicurezza. Prima di trasferire il refrigerante nelle bombole, assicurarsi di utilizzare esclusivamente bombole di recupero adatte al refrigerante. Assicurarsi di avere a disposizione un numero di bombole sufficiente per contenere la carica totale del sistema. Tutte le bombole devono essere omologate per il refrigerante recuperato e correttamente etichettate (ovvero utilizzare bombole progettate appositamente per il recupero del refrigerante in questione). Le bombole devono essere dotate di valvole limitatrici di pressione e valvole di intercettazione in buone condizioni. Le bombole di recupero vuote devono essere svuotate e, se possibile, raffreddate prima del recupero. L'attrezzatura di recupero deve essere in buone condizioni, fornita di istruzioni e idonea al recupero di refrigeranti infiammabili. Inoltre, deve essere disponibile un set di bilance calibrate in buone condizioni. I tubi devono essere dotati di raccordi di scollegamento senza perdite e in buone condizioni. Prima di utilizzare l'attrezzatura di recupero, controllare che funzioni correttamente, che sia stata sottoposta a regolare manutenzione e che i componenti elettrici associati siano sigillati per evitare l'ignizione in caso di rilascio di refrigerante. Nel dubbio, consultare il costruttore. Il refrigerante recuperato deve essere restituito al fornitore del refrigerante nella bombola di recupero corretto, compilando un'apposita nota per lo smaltimento dei rifiuti. Non mescolare i refrigeranti nelle unità di recupero, soprattutto nelle bombole. Se è necessario rimuovere compressori o oli per compressore, assicurarsi che siano stati svuotati a un livello- 73 - accettabile per garantire che il lubrificante non contenga refrigerante infiammabile. Il processo di svuotamento deve essere effettuato prima di restituire il compressore ai fornitori. L'unica modalità per accelerare questo processo è riscaldare elettricamente il corpo del compressore. Se è necessario drenare dell'olio da un sistema, effettuare l'operazione in sicurezza. Competenza del personale di assistenza Informazioni generali Chiunque intervenga su apparecchi contenenti refrigeranti infiammabili deve essere in possesso di qualifiche aggiuntive oltre a quelle per la riparazione di apparecchi refrigeranti generici. In numerosi Paesi tali qualifiche sono rilasciate da enti di formazione nazionali accreditati che attestano la competenza in materia di trattamento sicuro dei refrigeranti in conformità on le normative in vigore. La competenza acquisita deve essere documentata da un certificato. Formazione La formazione deve trattare gli argomenti riportati di seguito. Informazioni sul potenziale di esplosione dei refrigeranti infiammabili che illustrino la loro pericolosità se trattati impropriamente. Informazioni sulle potenziali fonti di ignizione, in particolare quelle non ovvie come accendini, interruttori della luce, aspirapolvere, radiatori elettrici. Informazioni sulle nozioni di sicurezza descritte di seguito. Non ventilato – La sicurezza dell'apparecchio non dipende dalla ventilazione dell'involucro. Lo spegnimento dell'apparecchio o l'apertura dell'involucro non ha un effetto significativo sulla sicurezza. Tuttavia, è possibile che all'interno dell'involucro si accumuli del refrigerante fuoriuscito, e con il rischio di rilascio di atmosfera infiammabile all'apertura dell'involucro. Involucro ventilato – La sicurezza dell'apparecchio dipende dalla ventilazione dell'involucro. Lo spegnimento dell'apparecchio o l'apertura dell'involucro ha un effetto significativo sulla sicurezza. Assicurare una sufficiente ventilazione preliminare. Locale ventilato – La sicurezza dell'apparecchio dipende dalla ventilazione del locale. Lo spegnimento dell'apparecchio o l'apertura dell'involucro non ha un effetto significativo sulla sicurezza. Il locale deve rimanere ventilato durante l'intervento. Informazioni sulla nozione di componenti sigillati e involucri sigillati ai sensi dello standard IEC 60079-15:2010. Informazioni sulle corrette procedure di intervento descritte di seguito. a) Messa in servizio

• Assicurarsi che la superficie di piano sia sufficiente per la carica di refrigerante o che il condotto di ventilazione sia assemblato in modo corretto.

• Collegare i tubi ed effettuare un test di tenuta prima di caricare il refrigerante.

• Controllare i dispositivi di sicurezza prima della messa in servizio. b) Manutenzione

• Gli apparecchi portatili devono essere riparati all'aperto o in un'officina appositamente attrezzata per la riparazione di apparecchi contenenti refrigeranti infiammabili.

• Garantire una sufficiente ventilazione nel luogo di intervento.

• Tenere presente che il malfunzionamento dell'apparecchio potrebbe essere causato da una perdita di refrigerante e che è possibile la fuoriuscita di refrigerante.

• Scaricare i condensatori in modo tale che non causino alcuna scintilla. Generalmente, la procedura standard per cortocircuitare i terminali del condensatore causa scintille.

• Riassemblare accuratamente gli involucri sigillati. Se le guarnizioni sono usurate, sostituirle.

• Controllare i dispositivi di sicurezza prima della messa in servizio. c) Riparazioni

• Gli apparecchi portatili devono essere riparati all'aperto o in un'officina appositamente attrezzata per la- 74 - riparazione di apparecchi contenenti refrigeranti infiammabili.

• Garantire una sufficiente ventilazione nel luogo di intervento.

• Tenere presente che il malfunzionamento dell'apparecchio potrebbe essere causato da una perdita di refrigerante e che è possibile la fuoriuscita di refrigerante.

• Scaricare i condensatori in modo tale che non causino alcuna scintilla.

• Se è necessario effettuare saldature, rispettare le seguenti istruzioni nell'ordine corretto. – Rimuovere il refrigerante. Se le normative nazionali non prevedono il recupero, drenare il refrigerante all'aperto. Prestare attenzione per evitare che il refrigerante drenato causi pericoli. In caso di dubbio, una persona deve monitorare il drenaggio. Prestare particolare attenzione per evitare che il refrigerante drenato non ritorni all'interno. – Evacuare il circuito del refrigerante. – Spurgare il circuito del refrigerante con azoto per 5 minuti. – Effettuare nuovamente l'evacuazione. – Rimuovere i componenti da sostituire tagliandoli, senza usare fiamme. – Spurgare il punto di saldatura con azoto durante l'operazione di saldatura. – Effettuare un test di tenuta prima di caricare il refrigerante.

• Riassemblare accuratamente gli involucri sigillati. Se le guarnizioni sono usurate, sostituirle.

• Controllare i dispositivi di sicurezza prima della messa in servizio. d) Messa fuori servizio

• In caso di compromissione della sicurezza quando l'apparecchio viene messo fuori servizio, la carica di refrigerante deve essere rimossa prima della messa fuori servizio.

• Garantire una sufficiente ventilazione nel luogo di intervento.

• Tenere presente che il malfunzionamento dell'apparecchio potrebbe essere causato da una perdita di refrigerante e che è possibile la fuoriuscita di refrigerante.

• Scaricare i condensatori in modo tale che non causino alcuna scintilla.

• Rimuovere il refrigerante. Se le normative nazionali non prevedono il recupero, drenare il refrigerante all'aperto. Prestare attenzione per evitare che il refrigerante drenato causi pericoli. In caso di dubbio, una persona deve monitorare il drenaggio. Prestare particolare attenzione per evitare che il refrigerante drenato non ritorni all'interno.

• Evacuare il circuito del refrigerante.

• Spurgare il circuito del refrigerante con azoto per 5 minuti.

• Effettuare nuovamente l'evacuazione.

• Riempire di azoto fino alla pressione atmosferica.

• Apporre un'etichetta sull'apparecchio per segnalare che il refrigerante è stato rimosso. e) Smaltimento

• Garantire una sufficiente ventilazione nel luogo di intervento.

• Rimuovere il refrigerante. Se le normative nazionali non prevedono il recupero, drenare il refrigerante all'aperto. Prestare attenzione per evitare che il refrigerante drenato causi pericoli. In caso di dubbio, una persona deve monitorare il drenaggio. Prestare particolare attenzione per evitare che il refrigerante drenato non ritorni all'interno.

• Evacuare il circuito del refrigerante.

• Spurgare il circuito del refrigerante con azoto per 5 minuti.

• Effettuare nuovamente l'evacuazione.

• Scollegare il compressore e drenare l'olio. Trasporto, segnalazione e conservazione di apparecchi contenenti refrigeranti infiammabili Trasporto di apparecchi contenenti refrigeranti infiammabili Tenere presente che potrebbero essere in vigore norme aggiuntive per il trasporto di apparecchi contenenti- 75 - refrigeranti infiammabili. Il numero massimo o la configurazione degli apparecchi che possono essere trasportati insieme è stabilito dalle normative locali. Segnalazione dell'apparecchio con cartelli I cartelli per apparecchi similari utilizzati in aree di lavoro sono generalmente disciplinati dalle normative locali e indicano i requisiti minimi per la fornitura di cartelli di sicurezza e/o salute nei luoghi di lavoro. Tutti i cartelli richiesti devono essere esposti. Inoltre, i datori di lavoro devono garantire che i dipendenti ricevano istruzioni e formazione adeguate e sufficienti sul significato dei cartelli di sicurezza appropriati e sulle azioni da intraprendere in relazione ad essi. Non apporre un numero eccessivo di cartelli per evitare di ridurne l'efficacia. I simboli utilizzati devono essere i più semplici possibile e contenere esclusivamente informazioni essenziali. Smaltimento di apparecchi contenenti refrigeranti infiammabili Consultare le normative nazionali. Conservazione di attrezzature/apparecchi Conservare l'apparecchio conformemente alle istruzioni del costruttore. Conservazione di apparecchi imballati (invenduti) L'imballaggio di protezione deve essere costruito in modo tale che eventuali danni meccanici subiti dall'apparecchio al suo interno non causino perdite di refrigerante. Il numero massimo di apparecchi che possono essere conservati insieme è stabilito dalle normative locali.
