Libeccio - Ventilatore CasaFan - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ventilatore da soffitto
Marca	CasaFan
Modello	Libeccio
Tensione nominale	220-240 V, 50 Hz
Potenza	64 W
Classe di protezione	I / IP 20
Numero di velocità	1
Diametro	1220 mm (con asta di montaggio 1420 mm)
Altezza	505 mm
Peso	8,3 kg
Materiale delle pale	Legno verniciato (vetrificato)
Tipo di montaggio	A soffitto, fissaggio su scatola di uscita
Distanza minima dal pavimento	2,30 m
Alimentazione	Rete via cablaggio fisso
Funzioni	Circolazione dell'aria ambiente
Manutenzione	Controllo dei fissaggi 2 volte all'anno; cuscinetti ingrassati a vita
Pulizia	Con un panno asciutto; non utilizzare acqua sul motore
Sicurezza	Messa a terra obbligatoria; interrompere la corrente prima dell'intervento
Pezzi inclusi	Kit di bilanciamento (2 pesetti adesivi da 5 g, 1 clip per pala)
Riparabilità	Riparazioni esclusivamente da un tecnico specializzato
Norme	Conforme alla direttiva UE 2002/96/CE (RAEE)

Domande frequenti - Libeccio CasaFan

Come installare il ventilatore CasaFan Libeccio?

Seguire le figure da 1 a 9 del manuale. Montare la piastra di montaggio al soffitto, collegare elettricamente (interrompere la corrente prima), quindi fissare le pale e i coperchi. Assicurarsi che la distanza dal pavimento sia di almeno 2,30 m e che la struttura supporti 15 kg.

Quali sono la potenza e la tensione del ventilatore?

Il ventilatore funziona con una tensione di 220-240 V, 50 Hz, con una potenza di 64 Watt.

Quali sono le dimensioni e il peso del ventilatore?

Il diametro è di 1220 mm (1420 mm con l'asta di montaggio), l'altezza di 505 mm e il peso di 8,3 kg.

Come pulire e mantenere il ventilatore?

Pulire le pale e l'involucro con un panno asciutto. Non utilizzare mai acqua sul motore. Controllare i fissaggi due volte all'anno. I cuscinetti sono ingrassati a vita, non è necessaria alcuna lubrificazione.

Cosa fare se il ventilatore vibra troppo?

Utilizzare il kit di bilanciamento fornito: posizionare il clip sulla pala che riduce le vibrazioni, quindi incollare un pesetto adesivo sulla parte superiore della pala. Ripetere se necessario. Verificare anche l'allineamento delle pale con un righello.

Cosa fare se il ventilatore non si avvia?

Controllare i fusibili di rete e le connessioni elettriche. Assicurarsi che il ventilatore sia correttamente collegato e che i fusibili nella scatola di giunzione siano in buono stato.

Il ventilatore fa rumore, cosa fare?

Controllare che tutte le viti siano ben serrate. Lasciare un rodaggio di 24 ore: la maggior parte dei rumori scompare dopo questo periodo.

Posso usare un variatore di velocità?

Sì, è possibile utilizzare un trasformatore a gradini o un variatore a taglio di fase, offerto come opzione.

Qual è la distanza di sicurezza dal pavimento?

Nessuna pala deve trovarsi a meno di 2,30 m dal pavimento. Verificare anche che nessun oggetto ostacoli la rotazione delle pale.

Come bilanciare le pale?

Accendere il ventilatore alla velocità più vibrante. Spegnere, posizionare il clip di bilanciamento sul bordo di una pala, riaccendere e testare. Ripetere per trovare la pala che riduce meglio le vibrazioni, quindi incollare un pesetto nel punto ottimale.

MANUALE UTENTE Libeccio CasaFan

D	Montage- und Bedienungs-anleitung	6 - 8 GB		Mounting and operating manual	9 - 11
F	Instructions de montage et de service	12 - 14		I	Istruzioni per il montaggio e l'uso

Sulle istruzioni per l'uso

Prima di utilizzare il ventilatore CasaFan, leggete con attenzione le relative istruzioni e conservatele a portata di mano. In caso di trasferimento del ventilatore a terzi, accludete sempre le relative istruzioni per l'uso.

Significato dei simboli:
Pericolo tensione elettrica		Attenzione
Avverte l'utente del rischio di danno provocato da tensione elettrica.		Avvertenza per l'utente.
Descrizione del ventilatore CasaFanIl ventilatore svolge funzioni di ricircolo dell'aria nel locale. Non è consentito l'impiego del ventilatore all'interno di macchinari, in luoghi aperti non protetti, garage e locali umidi o con rischio d'incendio ed esplosione. La girante è azionata da un potente motore.
Dati tecnici:
	LIBECCIO
Tensione di rete: 220 -	240 V, 50 Hz
Potenza: 64 Watt
Classe di protezione: I / IP 20
Regolazioni velocità: 1
Dim. Lung. x Alt. x Prof.: (mm)	1220 (1420) x 505
Peso: (kg): 8,3

Attenzione! L'apparecchio può essere utilizzato solo a montaggio completato!

- Rimuovere l'imballo del ventilatore CasaFan. Verificare la completezza del contenuto (vedi illustr. pagina 3) e l'assenza di danni evidenti.

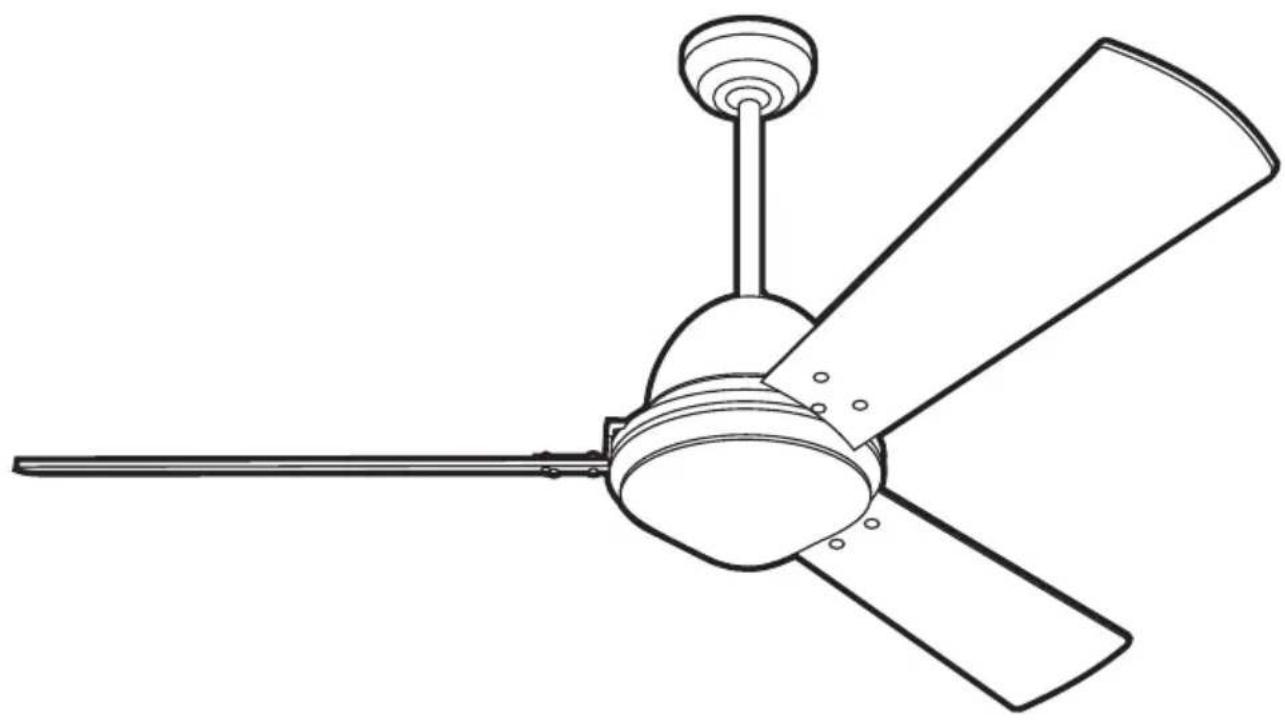

1. Blocco motore 6. Plafoniera 11. Staffe di pale (3/4x)
2. Asta di supporto 7. Coperchio inferiore 12. Vite di pale (9/12x)
3. Staffa di montaggio 8.	Vite di pale (9/12x)	13.Set di equilibratura
4. Sfera 9. Pale (3/4x)		14.Vite di coperchio superiore
5. Coperchio superiore	10. Vite (2x)

- Smaltire l'imballo in modo ecologico, tenendolo lontano dalla portata dei bambini.

Montage

Procedete come illustrato alla figuri 1 - 9 a pagine 4 - 5 delle presenti istruzioni.

Le misure di sicurezza e le precauzioni qui contenute non contemplano tutte le possibili situazioni di pericolo comportate dalla presenza di corrente elettrica e non possono certamente sostituire una condotta ragionevole e cauta, che è sempre necessario tenere durante la messa in funzione e l’esercizio del ventilatore.

L’impiego di alcuni elettrodomestici è sempre necessario osservare alcune regole basilari, ticolare:

in par-

Informazioni generali

• I valori di tensione riportati sulla targhetta devono corrispondere alla tensione di alimentazione. L'impianto domestico deve essere dotato di messa a terra.
• L'apparecchio può essere utilizzato solo a montaggio completato!

Importante

Per il collegamento elettrico di questo ventilatore si consiglia di rivolgersi ad un tecnico specializzato.

Istruzioni di sicurezza

Prima di procedere al collegamento, è necessario interrompere l'alimentazione a tutti i poli. L'impianto di alimentazione al quale ci si collega deve essere conforme alle norme vigenti. Il collegamento fisso deve essere dotato di sezionatore onnipolare con distanza di contatto di almeno 3 mm. Si consiglia di affidare le operazioni di collegamento ad un elettricista specializzato. La struttura del supporto e della scatola d'uscita devono essere in grado di sopportare il peso del ventilatore in movimento, ovvero almeno 15 kg circa. Per l'installazione, scegliete un luogo sicuro, che non presenti alcun tipo di rischio. Nessuna delle pale del ventilatore deve trovarsi ad una distanza da terra inferiore a 2,30 m. Il ventilatore deve essere dotato di messa a terra conforme. Dopo l'installazione, controllare il montaggio e tutti i collegamenti elettrici, in modo da evitare eventuali rischi di caduta, incendio o shock elettrico.

Installazione del ventilatore

Controllate se, sul luogo prescelto per l'installazione sia presente un supporto di montaggio. In caso contrario, fissate la piastra di montaggio direttamente al soffitto, utilizzando viti per legno del diametro di 6 mm e, ove necessario, tasselli per cemento del diametro di 8 mm, oppure speciali tasselli per solette in gesso.

Procedete come illustrato nelle immagini fig. 1 - 9 a pagine 4 - 5

• Rimuovere l'imballo del ventilatore e controllare il prodotto. La confezione deve contenere tutte le parti rappresentate a figura.
• La piastra di montaggio viene fornita separatamente dal ventilatore. Montare la piastra a soffitto, in corrispondenza dei cavi di allacciamento, utilizzando le viti con le relative rondelle. Per un funzionamento sicuro del ventilatore, accertatevi che la piastra di montaggio sia saldamente fissata e correttamente allineata.
• Durante il fissaggio, controllare che il ventilatore sia perfettamente a piombo.
• Fissare la staffa di supporto al soffitto.
• Prima di eseguire il collegamento elettrico, interrompere l'alimentazione ai cavi.
• Collegare il ventilatore come indicato fig. 7 alla pagina 5.
• Montare le pale al blocco motore del ventilatore, utilizzando le apposite viti. Se installate più ventilatori, accertatevi di non scambiare le rispettive pale. Le pale sono raggruppate per peso, in modo da evitare oscillazioni.
• Dopo aver completato il montaggio del ventilatore, controllate tutti collegamenti e il serraggio di viti e dadi.

Messa in funzione del ventilatore

Assicuratevi che il montaggio sia completato. Per la regolazione del numero di giri, è possibile installare un trasformatore a commutazione, disponibile come accessorio. Non utilizzate né un dimmer né un regolatore a ritardo o anticipo di fase.

Importante

Anche quando il ventilatore è installato ad un'altezza da terra superiore a 2,30 m, è necessario verificare che le pale siano libere di ruotare senza che, nel loro raggio d'azione, si frapponga alcun ostacolo.

Manutenzione del ventilatore

Osservando le seguenti istruzioni prolungherete la vita utile del vostro ventilatore:

1. Controllare due volte l'anno le parti del fissaggio a soffitto e del supporto. In alcuni punti del ventilatore potrebbe essersi creato un gioco.
2. Il motore e le altre parti elettriche non devono mai essere puliti non acqua: ciò potrebbe provocare un cortocircuito.
3. Per la pulizia delle pale e del corpo del ventilatore utilizzate un panno umido.
4. I cuscinetti sono autolubrificanti e non richiedono lubrificazione.

Verificate il collegamento della terra al morsetto di uscita e a tutte le parti metalliche (tutti i contatti devono essere collegati ai simboli di terra).

Istruzioni per la risoluzione dei guasti
Problema Soluzione
Il ventilatore non parte.	Controllate le protezioni della rete principale e degli altri collegamenti.
	Controllate il collegamento del ventilatore alla rete di alimentazione.
	Controllate che i fusibili nel connettore siano correttamente inseriti.
Il ventilatore fa rumore.	Controllate che tutte le viti siano ben serrate.
	Osservate il comportamento del ventilatore e dei cuscinetti per un tempo d'esercizio di 24 ore. La maggior parte dei rumori tendono a scomparire entro tale lasso di tempo.
Il movimento oscillatorio del ventilatore è trop-po accentuato	Tutte le pale sono state pesate e raggruppate per peso. Tuttavia, la densità può variare e generare oscillazioni, anche quando le pale hanno lo stesso peso. La procedura di seguito descritta può aiutare ad eliminare la maggior parte delle oscillazioni. Controllare le oscillazioni dopo ogni operazione. Attenzione: i movimenti oscillatori di lieve entità sono normali e non rappresentano un problema.
	La maggior parte delle oscillazioni si sviluppano quando una delle pale non è allineata alle altre. L'allineamento delle pale può essere facilmente verificato con l'aiuto di un righello piatto. Posizionare il righello perpendicolarmente al soffitto, contro l'estremità della pala. Marcare la distanza tra lato della pala e soffitto. Ruotare lentamente le pale a mano e rilevare la stessa misura per le altre pale. Se una delle pale non è correttamente allineata, l'errore può essere corretto, esercitando pressione sui supporti, verso l'alto o verso il basso, in modo da aggiustare la posizione rispetto a quella delle altre pale.
	Controllare che la piastra di montaggio sia saldamente fissata al soffitto.
L'apparecchio può essere smontato e riparato solo ed esclusivamente da un tecnico specializzato!

Auswuchtset

Kit di equilibratura

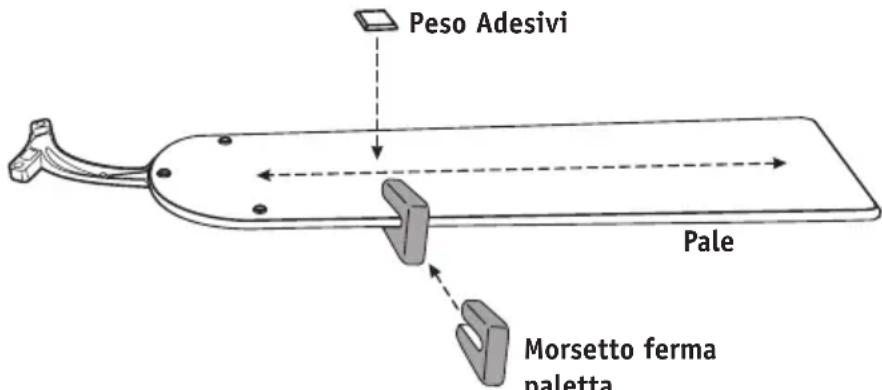

Il kit di equilibratura consiste in 2 pesi adesivi dal peso di 5 grammi ciascuno e un morsetto ferma paletta dal peso di 5 grammi. Se dopo aver eseguito il montaggio con cura e secondo le istruzioni contenute nella guida di utilizzo e di montaggio, il ventilatore funziona in modo squilibrato ("flappeggio"), procedere come descritto in seguito:

1. accendere il ventilatore e selezionare una dopo l'altra tutte le velocità di funzionamento. Selezionare quindi per l'equilibratura la velocità di funzionamento con la quale lo squilibrio risulta maggiore.
2. Spegnere il ventilatore e aspettare che si sia fermato completamente. Scegliere una qualsiasi pala e inserire lateralmente il morsetto per l'equilibratura, al centro circa, sullo spigolo della pala che si muove in avanti.
3. Accendere nuovamente il ventilatore e selezionare la velocità con la quale lo squilibrio risulta maggiore. Controllare se lo squilibrio è ora aumentato o diminuito. Spegnere di nuovo il ventilatore ed esekquire questa procedura per tutte le pale.
4. Inserire quindi il morsetto sulla paletta che ha mostrato lo squilibrio minore una volta posizionato il morsetto. Spostare il morsetto verso l'interno o l'esterno per trovare il punto esatto di squilibrio.
5. Incollare quindi un peso di equilibratura sulla parte superiore della pala nel punto dove il morsetto mostra l'effetto maggiore sullo squilibrio.
6. Nel caso in cui lo squilibrio non sia stato completamente eliminato, ripetere la procedura con il secondo peso adesivo; quest'ultimo può essere anche tagliato utilizzando un paio di forbici robuste o una pinze reperibili in commercio.

Come si creano gli squilibri sul ventilatore?

Le pale di un ventilatore per soffitto hanno in punta una velocità che può raggiungere i 10 metri al secondo. Se tutte le pale non hanno le stesse dimensioni o non sono distribuite uniformemente, la massa viene spostata verso la pala più pesante o quella posizionata maggiormente verso l'esterno. Le pale di legno, a causa del diverso spessore del legno, sono particolarmente soggette a squilibri.

Tutti le pale di legno dei ventilatori CASAFAN vengono selezionate a seconda del loro peso mediante una bilancia di precisione durante la produzione. Un kit di palette è quindi formato da 5 palette dello stesso peso. Poiché lo spessore del legno cambia a seconda dell'umidità dell'aria e questo accade in particolare sugli spigoli delle pale, gli spigoli e le superfici delle nostre pale sono stati sigillati. In zone ad elevata umidità raccomandiamo tuttavia di utilizzare essenzialmente pale in vetro acrilico, che non assorbono umidità. Si deve inoltre considerare che anche una caduta da un'altezza minima durante il trasporto può causare un piccolo spostamento di massa. Per questo uno squilibrio fino a 5 mm (misurato dal vano di comando del ventilatore) non costituisce un difetto di qualità, e può essere corretto mediante l'utilizzo del set di equilibratura secondo la procedura descritta sopra.

D

ACHTUNG

Questo prodotto è conforme alla Direttiva EU 2002/96/EC. Il simbolo del cestino barrato riportato sull'apparecchio indica che il prodotto, alla fine della propria vita utile, dovendo essere trattato separatamente dai rifiuti domestici, deve essere conferito in un centro di raccolta differenziata per apparecchiature elettriche ed elettroniche oppure riconsegnato al rivenditore al momento dell'acquisto di una nuova apparecchiatura equivalente.

L'utente è responsabile del conferimento dell'apparecchio a fine vita alle appropriate strutture di raccolta, pena le sanzioni previstem dalla vigente legislazione sui rifiuti. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composto il prodotto. Per informazioni più dettagliate

inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifiuti o al negozio in cui è stato effettuato l'acquisto. I produttori e gli importatori ottemperano alla loro responsabilità per il riciclaggio, il trattamento, lo smaltimento ambientalmente compatibile sia direttamente sia partecipando ad un sistema collettivo.

Produktänderungen, die der Verbesserung dienen, behalten wir uns ohne besondere Ankündigung vor. CasaFan reserves the right to make improving changes on products on sale. CasaFan se réserve d'apportertous changements susceptibles d'améliorer les produits en vente. CasaFan si riserva di apportare tutte le varianti migliorative ai prodotti in corso di vendita.

CasaFan * Otto-Hahn-Str. 3 * D-63594 Hasselroth
