Tipo di prodotto	Ventilatore da soffitto
Marca	CasaFan
Modello	Libelle
Tensione nominale	230 V ~ 50 Hz
Potenza nominale	82 W
Classe di protezione	I
Grado di protezione (IP)	IP20
Numero di velocità	1
Diametro delle pale	1320 mm
Altezza totale	410 mm
Peso netto	7,5 kg
Alimentazione	Rete, 230 V / 50 Hz
Utilizzo	Solo per interni
Installazione	A soffitto, richiede un elettricista qualificato
Distanza minima dal suolo	2,30 m
Messa a terra	Obbligatoria
Manutenzione	Pulizia con un panno asciutto, verifica dei fissaggi 2 volte all'anno
Riparazioni	Riservate a uno specialista
Accessori forniti	Kit di bilanciamento, supporti di montaggio, viti
Pale	4 pale (stima)

Domande frequenti - Libelle CasaFan

Come installare il ventilatore CasaFan Libelle?

L'installazione deve essere eseguita da un elettricista qualificato. Seguire le figure da 1 a 7 del manuale. Assicurarsi che il supporto del soffitto possa sostenere almeno 15 kg e che la distanza dal suolo sia di almeno 2,30 m. Togliere corrente prima di qualsiasi collegamento.

Cosa fare se il ventilatore non si avvia?

Verificare i fusibili di rete e i collegamenti elettrici. Assicurarsi che il ventilatore sia correttamente collegato e che la tensione di rete sia presente. Controllare anche i fusibili della scatola di connessione.

Come pulire il ventilatore?

Utilizzare un panno asciutto per pulire le pale e il corpo. Non usare mai acqua sul motore o sui componenti elettrici per evitare un cortocircuito. Verificare i fissaggi due volte all'anno.

Perché il mio ventilatore vibra?

Le vibrazioni possono derivare da un disallineamento delle pale. Utilizzare un regolo per verificare l'allineamento: misurare la distanza tra ogni pala e il soffitto. Correggere spingendo delicatamente i supporti della pala. Assicurarsi anche che la piastra di montaggio sia ben fissata.

Qual è la distanza minima dal suolo per il ventilatore?

La distanza minima tra il suolo e le pale deve essere di almeno 2,30 m per motivi di sicurezza.

Posso utilizzare un regolatore di velocità con questo ventilatore?

Sì, è possibile utilizzare un trasformatore a gradini opzionale o un regolatore a taglio di fase. Tuttavia, rispettare le istruzioni del manuale.

Il ventilatore fa rumore, cosa fare?

Verificare che tutte le viti siano ben serrate. Lasciare al ventilatore un periodo di rodaggio di 24 ore; la maggior parte dei rumori scompare dopo questo periodo.

Come bilanciare le pale?

Utilizzare il kit di bilanciamento fornito. Se una pala è disallineata, spingere il suo supporto verso il basso o verso l'alto per allinearla con le altre. Verificare con un regolo dopo ogni regolazione.

Posso installare il ventilatore da solo?

Si raccomanda vivamente di rivolgersi a un elettricista qualificato per il collegamento elettrico e l'installazione, per garantire la sicurezza e il corretto funzionamento.

Cosa fare in caso di guasto o anomalia?

Se il ventilatore non funziona correttamente dopo i controlli di base, contattare uno specialista. Non aprire l'apparecchio da soli; le riparazioni devono essere effettuate da un professionista.

MANUALE UTENTE Libelle CasaFan

	Mounting and operating manual	9 - 11
I	Istruzioni per il montaggio e l'uso	15 - 17

Sulle istruzioni per l'uso

Prima di utilizzare il ventilatore Pepeo, leggete con attenzione le relative istruzioni e conservatele a portata di mano. In caso di trasferimento del ventilatore a terzi, accludete sempre le relative istruzioni per l'uso.

Significato dei simboli:
Pericolo tensione elettrica	Attenzione
Avverte l’utente del rischio di danno provo-cato da tensione elettrica.	Avvertenza per l’utente.

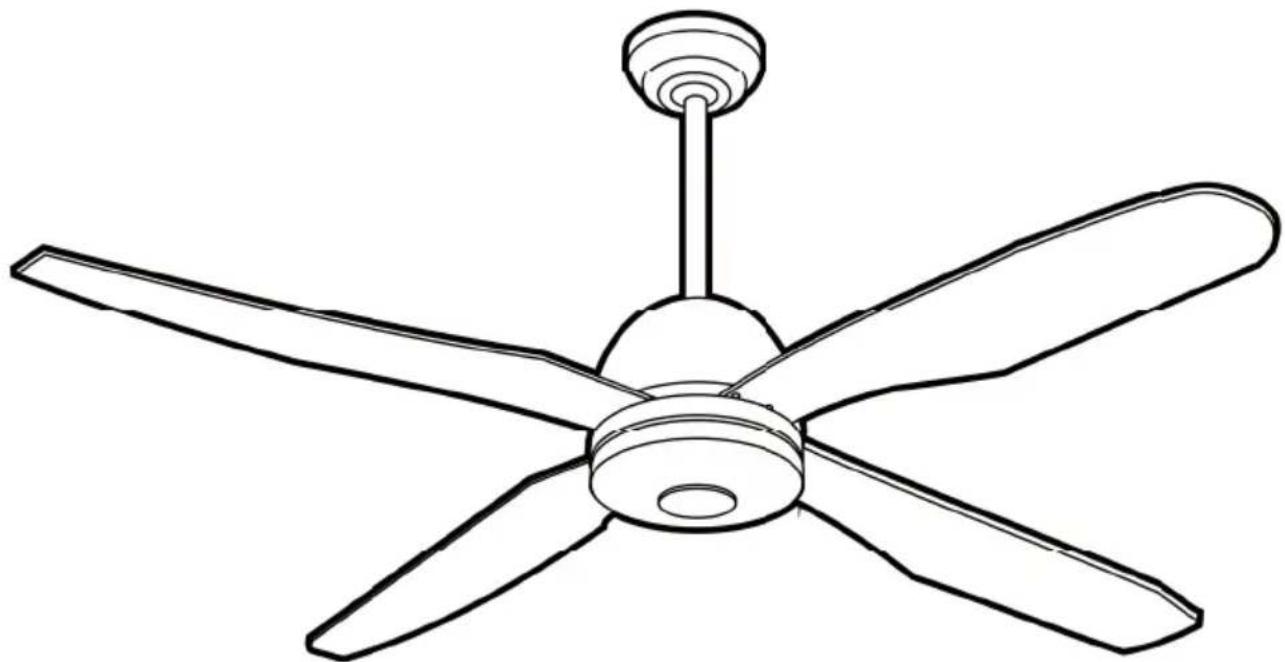

Descrizione del ventilatore CasaFanIl ventilatore svolge funzioni di ricircolo dell'aria nel locale. Non è consentito l'impiego del ventilatore all'interno di macchinari, in luoghi aperti non protetti, garage e locali umidi o con rischio d'incendio ed esplosione. La girante è azionata da un potente motore.
Dati tecnici:
	CasaFan LIBELLE
Tensione di rete: 230 V	50 Hz
Potenza: 82 Watt
Classe di protezione: I / IP 20
Regolazioni velocità: 1
Dim. Lung. x Alt. x Prof.:(mm)	1320 x 410
Peso: (kg): 7,5

Attenzione! L'apparecchio può essere utilizzato solo a montaggio completato!

- Rimuovere l'imballo del ventilatore CasaFan. Verificare la completezza del contenuto (vedi foto) e l'assenza di danni evidenti.
1. Blocco motore 5. Supporto elastico 10. Pale
2. Asta di supporto 7. Coperchio superiore 11. Set di equilibratura
3. Bullone 8. Coperchio inferiore
4. Staffa di montaggio 9. Vite

- Smaltire l'imballo in modo ecologico, tenendolo lontano dalla portata dei bambini.

Montage

Procedete come illustrato alla figuri fig. 1 - fig. 7 a pagine 4 - 5 delle presenti istruzioni.

Le misure di sicurezza e le precauzioni qui contenute non contemplano tutte le possibili situazioni di pericolo comportate dalla presenza di corrente elettrica e non possono certamente sostituire una condotta ragionevole e cauta, che è sempre necessario tenere durante la messa in funzione e l’esercizio del ventilatore.

L’impiego di alcuni elettrodomestici è sempre necessario osservare alcune regole basilari, i ticolare:

Informazioni generali

• I valori di tensione riportati sulla targhetta devono corrispondere alla tensione di alimentazione. L'impianto domestico deve essere dotato di messa a terra.
• L'apparecchio può essere utilizzato solo a montaggio completato!

Importante

Per il collegamento elettrico di questo ventilatore si consiglia di rivolgersi ad un tecnico specializzato.

Istruzioni di sicurezza

Prima di procedere al collegamento, è necessario interrompere l'alimentazione a tutti i poli. L'impianto di alimentazione al quale ci si collega deve essere conforme alle norme vigenti. Il collegamento fisso deve essere dotato di sezionatore onnipolare con distanza di contatto di almeno 3 mm. Si consiglia di affidare le operazioni di collegamento ad un elettricista specializzato. La struttura del supporto e della scatola d'uscita devono essere in grado di sopportare il peso del ventilatore in movimento, ovvero almeno 15 kg circa. Per l'installazione, scegliete un luogo sicuro, che non presenti alcun tipo di rischio. Nessuna delle pale del ventilatore deve trovarsi ad una distanza da terra inferiore a 2,30 m. Il ventilatore deve essere dotato di messa a terra conforme. Dopo l'installazione, controllare il montaggio e tutti i collegamenti elettrici, in modo da evitare eventuali rischi di caduta, incendio o shock elettrico.

Installazione del ventilatore

Controllate se, sul luogo prescelto per l'installazione sia presente un supporto di montaggio. In caso contrario, fissate la piastra di montaggio direttamente al soffitto, utilizzando viti per legno del diametro di 6 mm e, ove necessario, tasselli per cemento del diametro di 8 mm, oppure speciali tasselli per solette in gesso.

Procedete come illustrato nelle fig. 1 - 7 a pagine 4 - 5

• Rimuovere l'imballo del ventilatore e controllare il prodotto. La confezione deve contenere tutte le parti rappresentate a figura.
• La piastra di montaggio viene fornita separatamente dal ventilatore. Montare la piastra a soffitto, in corrispondenza dei cavi di allacciamento, utilizzando le viti con le relative rondelle. Per un funzionamento sicuro del ventilatore, accertatevi che la piastra di montaggio sia saldamente fissata e correttamente allineata.
• Durante il fissaggio, controllare che il ventilatore sia perfettamente a piombo.
• Fissare la staffa di supporto al soffitto.
• Prima di eseguire il collegamento elettrico, interrompere l'alimentazione ai cavi.
• Collegare il ventilatore come indicato fig. 6a alla pagina 4.
• Montare le pale al blocco motore del ventilatore, utilizzando le apposite viti. Se installate più ventilatori, accertatevi di non scambiare le rispettive pale. Le pale sono raggruppate per peso, in modo da evitare oscillazioni.
• Dopo aver completato il montaggio del ventilatore, controllate tutti collegamenti e il serraggio di viti e dadi.

Messa in funzione del ventilatore

Assicuratevi che il montaggio sia completato. Per la regolazione del numero di giri, è possibile installare un trasformatore a commutazione, disponibile come accessorio. Non utilizzate né un dimmer né un regolatore a ritardo o anticipo di fase.

Importante

Anche quando il ventilatore è installato ad un'altezza da terra superiore a 2,30 m, è necessario verificare che le pale siano libere di ruotare senza che, nel loro raggio d'azione, si frapponga alcun ostacolo.

Manutenzione del ventilatore

Osservando le seguenti istruzioni prolungherete la vita utile del vostro ventilatore:

1. Controllare due volte l'anno le parti del fissaggio a soffitto e del supporto. In alcuni punti del ventilatore potrebbe essersi creato un gioco.
2. Il motore e le altre parti elettriche non devono mai essere puliti non acqua: ciò potrebbe provocare un cortocircuito.
3. Per la pulizia delle pale e del corpo del ventilatore utilizzate un panno umido.
4. I cuscinetti sono autolubrificanti e non richiedono lubrificazione.

Varificate il collegamento della terra al morsetto di uscita e a tutte le parti metalliche (tutti i contatti devono essere collegati ai simboli di terra).

Istruzioni per la risoluzione dei guasti
Problema Soluzione
Il ventilatore non parte.	Controllate le protezioni della rete principale e degli altri collegamenti.
	Controllate il collegamento del ventilatore alla rete di alimentazione.
	Controllate che i fusibili nel connettore siano correttamente inseriti.
Il ventilatore fa rumore.	Controllate che tutte le viti siano ben serrate.
	Osservate il comportamento del ventilatore e dei cuscinetti per un tempo d'esercizio di 24 ore. La maggior parte dei rumori tendono a scomparire entro tale lasso di tempo.
Il movimento oscillatorio del ventilatore è troppo accentuato	Tutte le pale sono state pesate e raggruppate per peso. Tuttavia, la densità può variare e generare oscillazioni, anche quando le pale hanno lo stesso peso. La procedura di seguito descritta può aiutare ad eliminare la maggior parte delle oscillazioni. Controllare le oscillazioni dopo ogni operazione. Attenzione: i movimenti oscillatori di lieve entità sono normali e non rappresentano un problema.
	La maggior parte delle oscillazioni si sviluppano quando una delle pale non è allineata alle altre. L'allineamento delle pale può essere facilmente verificato con l'aiuto di un righello piatto. Posizionare il righello perpendicolarmente al soffitto, contro l'estremità della pala. Marcare la distanza tra lato della pala e soffitto. Ruotare lentamente le pale a mano e rilevare la stessa misura per le altre pale. Se una delle pale non è correttamente allineata, l'errore può essere corretto, esercitando pressione sui supporti, verso l'alto o verso il basso, in modo da aggiustare la posizione rispetto a quella delle altre pale.
	Controllare che la piastra di montaggio sia saldamente fissata al soffitto.
L'apparecchio può essere smontato e riparato solo ed esclusivamente da un tecnico specializzato!

Auswuchtset

Questo prodotto è conforme alla Direttiva EU 2002/96/EC. Il simbolo del cestino barrato riportato sull'apparecchio indica che il prodotto, alla fine della propria vita utile, dovendo essere trattato separatamente dai rifiuti domestici, deve essere conferito in un centro di raccolta differenziata per apparecchiature elettriche ed elettroniche oppure riconsegnato al rivenditore al momento dell'acquisto di una nuova apparecchiatura equivalente.

L'utente è responsabile del conferimento dell'apparecchio a fine vita alle appropriate strutture di raccolta, pena le sanzioni previstem dalla vigente legislazione sui rifiuti. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composto il prodotto. Per informazioni più dettagliate

inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifiuti o al negozio in cui è stato effettuato l'acquisto. I produttori e gli importatori ottemperano alla loro responsabilità per il riciclaggio, il trattamento, lo smaltimento ambientalmente compatibile sia direttamente sia partecipando ad un sistema collettivo.

CasaFan si riserva di apportare tutte le varianti migliorative ai prodotti in corso di vendita.

CasaFan * Otto-Hahn-Str. 3 * D-63594 Hasselroth
