Marca	Olympus
Modello	ED 45mm F1.2 PRO
Tipo di prodotto	Obiettivo fotografico
Montatura	Micro Four Thirds
Lunghezza focale	45 mm
Lunghezza focale equivalente (35 mm)	90 mm
Apertura massima	f/1.2
Angolo di campo	27°
Configurazione ottica	10 gruppi, 14 lenti
Gamma di apertura	da f/1.2 a f/16
Distanza minima di messa a fuoco	0,5 m
Modalità di messa a fuoco	AF/MF (commutazione tramite anello)
Diametro del filtro	62 mm
Dimensioni (Diam. × Lung.)	∅70 × 84,9 mm
Paraluce	Baionetta (rimovibile)
Pulsante L-Fn	Sì (funzione programmabile)
Indicatore di profondità di campo	Sì
Indicatore di distanza	Sì (visibile in modalità MF)
Manutenzione	Soffietto e carta per pulire l'obiettivo
Precauzioni	Non guardare il sole, non lasciare senza tappo

Domande frequenti - ED 45mm F1.2 PRO OLYMPUS

Come cambiare la modalità di messa a fuoco sull'obiettivo?

Ruota l'anello di messa a fuoco. Se l'indicatore di distanza non è visibile, l'obiettivo utilizza la modalità impostata dalla fotocamera (AF). Se l'indicatore è visibile, l'obiettivo passa in modalità MF manuale.

A cosa serve il pulsante L-Fn?

Il pulsante L-Fn blocca l'autofocus quando viene premuto. È possibile assegnargli altre funzioni a seconda della fotocamera (consultare il manuale della fotocamera).

Come montare il paraluce?

Allineare il segno di montaggio del paraluce con quello dell'obiettivo, quindi ruotare fino allo scatto (Fig. 3). Per rimuoverlo, premere il pulsante di sblocco e ruotare (Fig. 4).

Qual è la distanza minima di messa a fuoco?

La distanza minima di ripresa è di 0,5 m all'infinito.

Posso usare filtri con questo obiettivo?

Sì, il diametro del filtro è di 62 mm. Evitare di impilare più filtri per non tagliare i bordi dell'immagine.

Come pulire l'obiettivo?

Soffiare la polvere con un soffietto, quindi pulire delicatamente con carta per pulire l'obiettivo.

Cosa fare se l'autofocus non funziona?

Controllare la posizione dell'anello di messa a fuoco. Assicurarsi che l'indicatore di distanza non sia visibile (modalità AF). In tal caso, ruotare l'anello per passare in modalità AF.

Qual è l'apertura massima?

L'apertura massima è di f/1.2, offrendo una grande luminosità e uno sfocato dello sfondo marcato.

Quali accessori sono inclusi?

Il manuale menziona un paraluce e un tappo obiettivo. Verificare la confezione per l'elenco completo.

Come evitare di danneggiare l'obiettivo?

Non guardare mai il sole attraverso l'obiettivo. Rimetti sempre il tappo quando l'obiettivo non è in uso per evitare qualsiasi rischio di incendio dovuto alla concentrazione dei raggi.

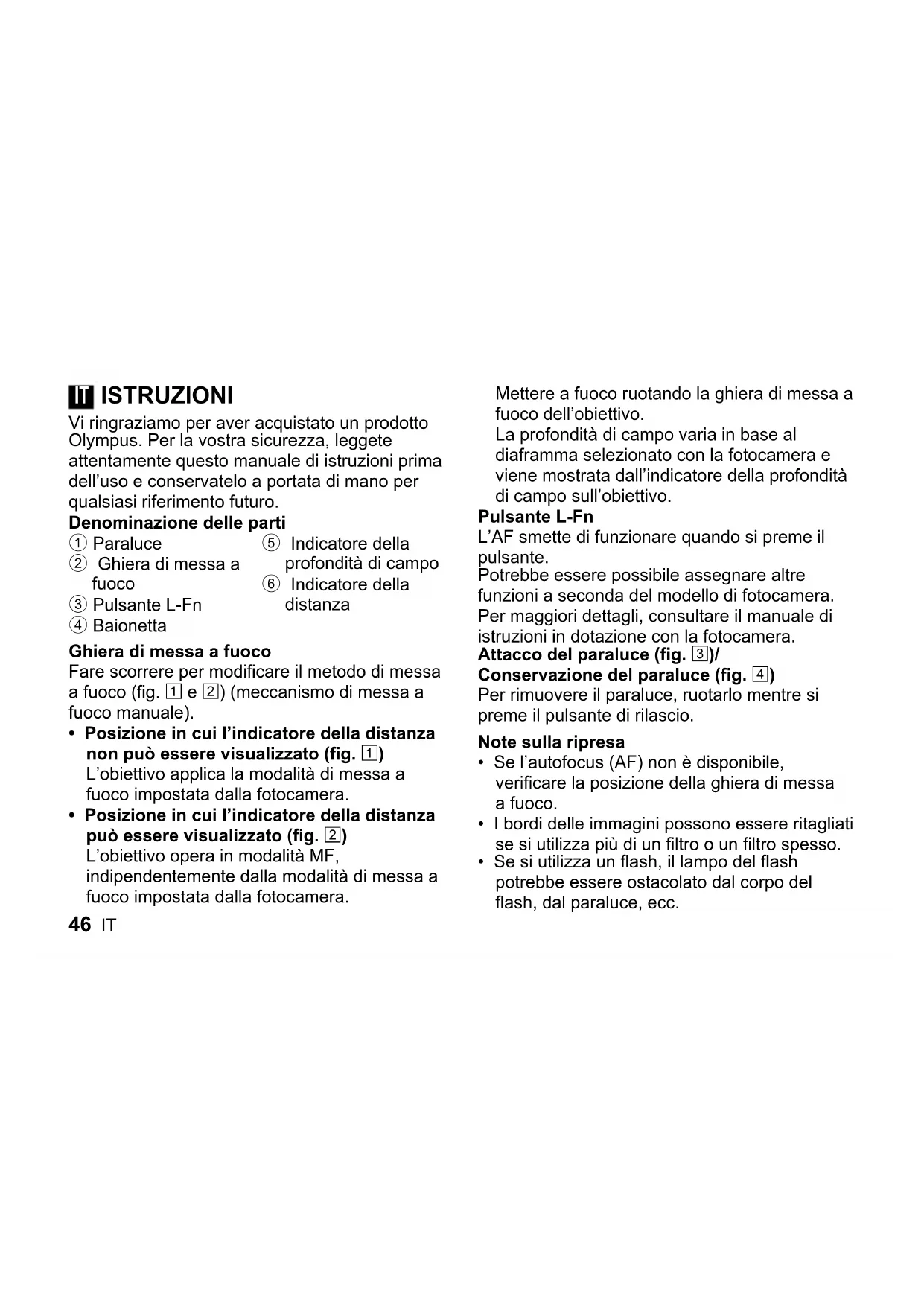

MANUALE UTENTE ED 45mm F1.2 PRO OLYMPUS

Vi ringraziamo per aver acquistato un prodotto Olympus. Per la vostra sicurezza, leggete attentamente questo manuale di istruzioni prima dell'uso e conservatelo a portata di mano per qualsiasi riferimento futuro.

Denominazione delle parti

① Paraluce
② Ghiera di messa a fuoco
③ Pulsante L-Fn
④ Baionetta
⑤ Indicatore della profondità di campo
⑥ Indicatore della distanza

Ghiera di messa a fuoco

Fare scorrere per modificare il metodo di messa a fuoco (fig. 1 e 2) (meccanismo di messa a fuoco manuale).

• Posizione in cui l'indicatore della distanza non può essere visualizzato (fig. 1)
  L'obiettivo applica la modalità di messa a fuoco impostata dalla fotocamera.
• Posizione in cui l'indicatore della distanza può essere visualizzato (fig. 2)
  L'obiettivo opera in modalità MF, indipendentemente dalla modalità di messa a fuoco impostata dalla fotocamera.

Mettere a fuoco ruotando la ghiera di messa a fuoco dell'obiettivo.

La profondità di campo varia in base al diaframma selezionato con la fotocamera e viene mostrata dall'indicatore della profondità di campo sull'obiettivo.

Pulsante L-Fn

L'AF smette di funzionare quando si preme il pulsante.

Potrebbe essere possibile assegnare altre funzioni a seconda del modello di fotocamera. Per maggiori dettagli, consultare il manuale di istruzioni in dotazione con la fotocamera.

Attacco del paraluce (fig. 3)/

Conservazione del paraluce (fig. 4)

Per rimuovere il paraluce, ruotarlo mentre si preme il pulsante di rilascio.

Note sulla ripresa

• Se l'autofocus (AF) non è disponibile, verificare la posizione della ghiera di messa a fuoco.
• I bordi delle immagini possono essere ritagliati se si utilizza più di un filtro o un filtro spesso.

• Se si utilizza un flash, il lampo del flash potrebbe essere ostacolato dal corpo del flash, dal paraluce, ecc.

• La distanza di messa a fuoco può cambiare quando si fa scorrere la ghiera di messa a fuoco.

• Gli indicatori della distanza e della profondità di campo sono da intendersi solo come guide di riferimento.

Specifiche principali

Bocchettone :

montaggio

Distanza focale : 45 mm (equivalente a obiettivo da 90 mm nel formato 35 mm)

Angolo di campo : 27°

Configurazione

dell'obiettivo : 10 gruppi, 14 elementi

messa a fuoco : Passaggio AF/MF

Peso :

copertura anteriore)

Dimensioni : ∅ 70 × 84,9 mm

Attacco paraluce

obiettivo : Baionetta

Diametro filettatura

montatura del filtro : ∅ 62 mm

* Le specifiche sono soggette a modifica senza preavviso o obbligo alcuno da parte del produttore.

Manutenzione

Togliete la polvere dall'obiettivo con un soffiatore per lenti (disponibile in commercio). Pulite

Thirds delicatamente l'obiettivo con un panno per lenti.

Precauzioni: Da leggere con attenzione

Avvertenze: Misure di sicurezza

• Non osservate il sole attraverso l'obiettivo. Ciò potrebbe causare cecità o danni alla vista.
• Coprite sempre l'obiettivo con il copriobiettivo. Se la luce del sole converge attraverso l'obiettivo può provocare un incendio.
• Non puntate la fotocamera direttamente verso la luce del sole. La luce del sole convergerà nell'obiettivo e sarà concentrata nella fotocamera causando una possibile anomalia di funzionamento o un incendio.

Micro Four Thirds e il logo Micro Four Thirds sono marchi di fabbrica o marchi di fabbrica registrati di OLYMPUS CORPORATION.

Per utenti in Europa

Questo simbolo (cassonetto con ruote, barrato, WEEE Allegato IV) indica la raccolta differenziata di apparecchiature elettriche ed elettroniche nei paesi dell'UE. Non gettate l'apparecchio nei rifiuti domestici. Usate i sistemi di raccolta rifiuti disponibili nel vostro paese.

• Supporto tecnico clienti in Europa

Visitate la nostra homepage http://www.olympus-europa.com o chiamate:

Tel.: 00800 - 67 10 83 00 (gratuito)

+49 40 - 237 73 899 (a pagamento)

Il software di questo obiettivo può includere software di terzi. Qualsiasi software di terzi è soggetto a termini e condizioni, imposti dai proprietari o licenziatari di tale software, sotto i quali vi viene fornito tale software.

Tali termini e altre note relative al software di terzi, se presenti, sono disponibili nel file PDF con le note sul software reperibile all'indirizzo http://www.olympus.co.jp/en/support/imsg/digicamera/download/notice/notice.cfm

Questo prodotto utilizza un codice sorgente μT-Kernel in base ai termini della licenza μT-License T-Engine Forum (www.tron.org).
