| Tipo di prodotto | Tosaerba robotizzato |
| Marca | Powerworks |
| Modello | P10 |
| Dimensioni (A x L x P) | 26 cm x 62 cm x 50 cm |
| Peso | 11 kg |
| Alimentazione | 100-240 V / 32 V CC (adattatore di rete) |
| Batteria | Lithium-ion 24 V / 2,0 Ah |
| Tempo di ricarica medio | 140 minuti |
| Tempo di taglio medio | 70 minuti |
| Sistema di taglio | 3 lame rotanti |
| Larghezza di taglio | 22 cm |
| Altezza di taglio | 20 a 60 mm (regolabile) |
| Pendenza massima della zona di lavoro | 35 % |
| Superficie massima consigliata | 700 m² |
| Superficie massima assoluta | 1 000 m² |
| Lunghezza massima del filo periferico | 800 m |
| Livello sonoro (misurato/garantito) | 58 dB(A) / 60 dB(A) |
| Grado di protezione (tosaerba) | IPX5 |
| Grado di protezione (stazione di ricarica) | IPX2 |
| Grado di protezione (alimentatore) | IP67 |
| Funzioni principali | Programmazione tramite app, rilevamento collisioni, ritorno automatico alla stazione, allarme integrato |
| Sicurezza | Chiave di sicurezza, pulsante STOP, codice PIN tramite app |
| Manutenzione | Pulizia regolare, sostituzione delle lame ogni 2 a 6 settimane |
| Ricambi | Lame (rif. 333092355), batteria (rif. 211022355), viti delle lame, connettori del filo |
Domande frequenti - P10 Powerworks
Domande degli utenti su P10 Powerworks
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Tosaerba in formato PDF gratuitamente! Trova il tuo manuale P10 - Powerworks e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. P10 del marchio Powerworks.
MANUALE UTENTE P10 Powerworks
Le seguenti pagine contengono importanti istruzioni sulla sicurezza e il funzionamento.
Leggere attentamente e rivedere tutte le istruzioni, le avvertenze e le precauzioni di sicurezza contenute in questo manuale.
La mancata osservanza di queste istruzioni, avvertenze e precauzioni può causare infortuni o morte di persone e animali domestici o danni alle proprietà personali.
Le specifiche tecniche, le immagini e i materiali in questo manuale sono forniti a solo scopo di riferimento e sono privi di valore contrattuale. Il costruttore si riserva il diritto di apportare qualunque tipo di modifica a tutte le caratteristiche di funzionamento, materiali, specifiche tecniche o immagini del prodotto senza preavviso
Indice
Sicurezza del prodotto ....4
Leggere il manuale di istruzioni 4
Funzionamento sicuro 6
Disimballaggio del prodotto....7
Installazione....8
Pianificazione e preparazione del montaggio 8
Installazione e collegamento della stazione di ricarica....9
Posizionamento della stazione di ricarica:....9
Collegamento dell'alimentatore 10
Ricarica iniziale della batteria ....11
Installazione del cavo perimetrale ....12
Installazione di un cavo guida....15
Calibratura e avvio iniziale....17
Calibratura e avvio iniziale....18

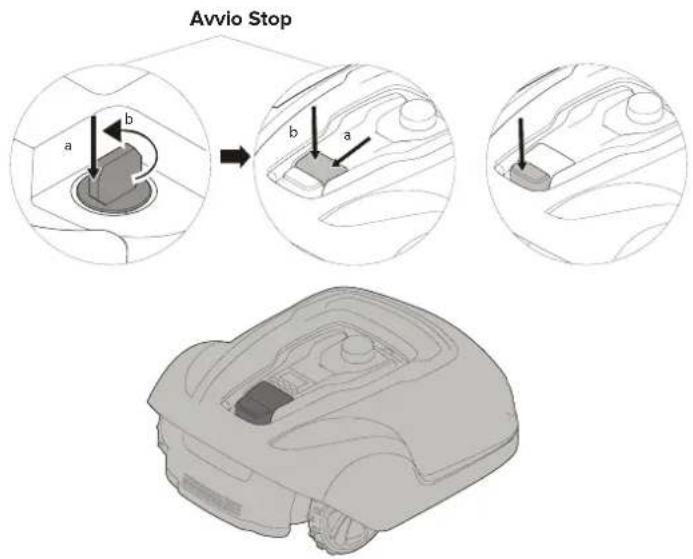

Avvio e arresto del tosaerba ....18
Spegnimento del tosaerba. 18
Regolazione dell'altezza di taglio ....18
Sollevamento e trasporto del tosaerba....19
Accoppiamento tra la app per dispositivi mobili e il tosaerba....19
Manutenzione....20
Rimozione del corpo dal telaio 20

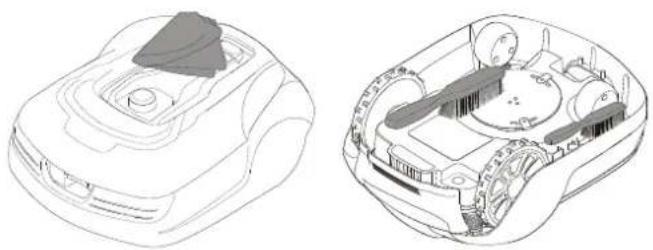

Pulizia 20
Sostituzione delle lame 21
Manutenzione della batteria 21
Sostituzione della batteria 22
Stoccaggio invernale del tosaerba 23
Stoccaggio invernale della stazione di ricarica 23
Risoluzione dei problemi....24
Spie LED sul tosaerba 24
Sintomi....25
Rottura del cavo perimetrale e del cavo guida ....25
Specifiche tecniche 26
Protezione ambientale 27
Condizioni della garanzia....29
Dichiarazione di conformità CE 30
In aggiunta a questo manuale di istruzioni, sono disponibili ulteriori informazioni sul sito Web: www.greenworkstools.eu
Spiegazione Dei Simboli Presenti Sull'apparecchio
Apparecchio elettrico pericoloso. Prestare attenzione durante il funzionamento e seguire tutte le avvertenze e le istruzioni di sicurezza.
Leggere attentamente il manuale di istruzioni prima di utilizzare il tosaerba.
Rimuovere la chiave di sicurezza prima di eseguire lavori sul tosaerba o sollevarlo.
Rischio di lancio di oggetti durante l'uso.
Tenersi a distanza dal tosaerba quando è in uso e tenere persone, soprattutto bambini, animali ed eventuali altri presenti lontano dall'area in cui l'apparecchio è in funzione.
Non salire sul tosaerba.
Apparecchio di classe III
Leggere Il Manuale Di Istruzioni
I seguenti simboli sono importanti per la lettura e la comprensione delle istruzioni.
Indossare guanti protettivi.
In questo manuale, viene utilizzato il seguente sistema per facilitare la comprensione delle istruzioni:
- AVVERTENZA! avvisa gli utenti e i consumatori dell'esistenza di pericoli e della loro natura, in modo da evitare infortuni durante l'uso del prodotto grazie a una condotta appropriata.
ATTENZIONE: avvisa gli utenti e i consumatori dell'esistenza di rischi e della loro natura, in modo da non danneggiare il prodotto durante l'uso grazie a una condotta appropriata.
• NOTA: le note forniscono agli utenti e ai consumatori ulteriori informazioni sull'uso del prodotto. - Il testo in grassetto corsivo si riferisce a un'altra sezione del manuale di istruzioni.
IMPORTANTE
LEGGERE ATTENTAMENTE PRIMA DELL'USO! CONSERVARE PER CONSULTAZIONI FUTURE! Addestramento all'uso
AVVERTENZA! Tosaerba automatico! Tenersi lontani dall'apparecchio! Sorvegliare i bambini!
Leggere attentamente le istruzioni. Prendere dimestichezza con i comandi e l'uso corretto dell'apparecchio.
Non permettere mai a persone che non hanno dimestichezza con queste istruzioni o ai bambini di utilizzare l'apparecchio. Le leggi vigenti potrebbero prevedere limitazioni riguardo l'età per l'uso dell'apparecchio.
L'operatore o l'utente è responsabile di eventuali rischi o danni causati ad altre persone o proprietà personali.
Preparazione
- Garantire la corretta installazione del sistema automatico perimetro delineation conformemente alle istruzioni.
- Ispezionare periodicamente l'area di utilizzo dell'apparecchio e rimuovere pietre, legnetti, cavi, ossi e altri oggetti estranei.
- Eseguire ispezioni visive periodiche per verificare che le lame, i bulloni e il gruppo di taglio non siano usurati o danneggiati. Sostituire le lame o i bulloni usurati o danneggiati per mantenere il bilanciamento dell'apparecchio.
Informazioni generali
- Non usare l'apparecchio se i dispositivi di protezione sono danneggiati o senza i dispositivi di sicurezza, ad esempio se il corpo non montato.
• Non mettere le mani o i piedi vicino o sotto le parti rotanti.
• Non sollevare o trasportare l'apparecchio quando il motore è in funzione. - Rimuovere (o azionare) il dispositivo di disattivazione dall'apparecchio
-prima di eliminare un'ostruzione; - prima di controllare, pulire o eseguire lavori sull'apparecchio;
- Non lasciare l'apparecchio in funzione senza sorveglianza se sono presenti animali, bambini o persone nelle vicinanze.
Manutenzione e stoccaggio
- Verificare che tutti i dadi, le viti e i bulloni siano serrati e che l'apparecchio funzioni in modo sicuro.
- Sostituire le parti usurate o danneggiate per motivi di sicurezza.
• Assicurarsi di utilizzare solo utensili da taglio del tipo corretto. - Assicurarsi di ricaricare le batterie con il caricabatteria corretto raccomandato dal costruttore. L'uso scorretto può provocare scosse elettriche, surriscaldamento o perdita di liquido corrosivo dalla batteria.
- In caso di perdite di elettrolita, lavare con abbondante acqua/agente neutralizzante. Se entra in contatto con gli occhi, rivolgersi a un medico.
• Le riparazioni dell'apparecchio devono essere eseguite conformemente alle istruzioni del costruttore.
Sicurezza Di Funzionamento
Questo manuale contiene tutte le istruzioni di base sull'uso sicuro e la manutenzione del tosaerba.
Leggere attentamente tutte le precauzioni di sicurezza e le istruzioni in questo manuale prima di utilizzare l'apparecchio. Conservare questo manuale di istruzioni per consultazioni future. Seguire le istruzioni del costruttore relative all'installazione, il funzionamento, la manutenzione e la riparazione.
Questo tosaerba è progettato per tagliare l'erba in aree aperte e pianе. Utilizzare solo secondo le raccomandazioni del costruttore. Ogni altro utilizzo è da considerarsi improprio.
Questo tosaerba è conforme agli standard di sicurezza CE e alle direttive relative a compatibilità elettromagnetica, macchine e bassa tensione.
Il tosaerba non deve essere utilizzato da persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali oppure senza alcuna esperienza o conoscenza del prodotto, a meno che non siano sorvegliate o siano state istruite sull'uso dell'apparecchio da una persona responsabile della loro sicurezza.
Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio.
Il tosaerba deve essere utilizzato, sottoposto a manutenzione o riparato solo da persone che conoscono a fondo le sue particolari caratteristiche e le norme di sicurezza.
Avviare il tosaerba conformemente alle istruzioni. Quando la chiave di sicurezza è in posizione di attivazione, tenere le mani e i piedi lontani dalle lame rotanti.
Non mettere mai le mani e i piedi sotto il tosaerba.
Non modificare la struttura originale del tosaerba. Qualsiasi modifica renderà nulla la garanzia.
Spegnere il tosaerba con il tasto di ARRESTO sull'apparecchio se nell'area di taglio sono presenti persone, soprattutto bambini, o animali. Si raccomanda di programmare l'uso del tosaerba in orari in cui nell'area di lavoro non siano presenti persone o animali.
Rimuovere eventuali oggetti dall'area di lavoro, ad esempio, rami, giocattoli, pietre o utensili che possono danneggiare le lame. Durante l'uso, il tosaerba potrebbe rimanere impigliato a un oggetto nell'area di lavoro. In questo caso, è necessario l'intervento dell'utente per rimuovere l'oggetto e ripristinare il funzionamento del tosaerba.
Non sollevare o trasportare il tosaerba con la chiave di sicurezza inserita.
Spegnere sempre il tosaerba utilizzando il pulsante di ARRESTO quando non è in uso. Il tosaerba può essere avviato solo quando la chiave di sicurezza è inserita e il pulsante di AVVIO è premuto.
L'allarme integrato è molto rumoroso. Prestare attenzione, soprattutto quando si maneggia il tosaerba in ambienti interni.
Non usare il tosaerba se un disco delle lame o il corpo è difettoso.
Non fare usare l'apparecchio a persone inesperte.
Non collocare nessun oggetto sopra il tosaerba o la stazione di ricarica.
Indossare sempre guanti protettivi quando si maneggiano le lame del tosaerba.
Prodotto Unboxing
IT
1 Coperchio rimovibile
2 Pulsante di arresto
3 Pulsante di avvio
4 Spie LED
5 Regolazione dell'altezza di taglio
6 Ruote posteriori
7 Ruote anteriori
8 Disco delle lame
9 Coperchio del vano batteria
10 Maniglia di trasporto
11 Chiave di sicurezza
12 Stazione di ricarica
13 LED per il controllo del funzionamento
14 Manuale di istruzioni e guida rapida
15 Alimentatore *
16 Viti per fissare la stazione di ricarica (x5)
17 Cavo a bassa tensione
18 Bobina di cavo perimetrale e cavo guida
19 Pioli per cavi
20 Lame e viti extra (x3)
21 Righello (rompere la parte superiore della scatola)
22 Connettori per giunti e cavi guida
23 Connettori per bobina di cavo
* L'aspetto dell'alimentatore può variare a seconda della nazione.
Estrarre dalla confezione il tosaerba e i materiali di installazione. Assicurarsi che tutte le parti indicate nella figura 1 siano incluse e non danneggiate. Contattare il rivenditore in caso di parti mancanti o danneggiate.
Conservare la guida rapida in un luogo sicuro, perché contiene il codice di accoppiamento univoco del tosaerba.
Leggere l'intera sezione prima di iniziare l'installazione. L'installazione influisce sul funzionamento del tosaerba. Planificare l'installazione con attenzione.
Di seguito vengono descritte le principali operazioni di installazione:
• Pianificazione e preparazione del montaggio
• Installazione e collegamento della stazione di ricarica
• Collegamento dell'alimentatore
• Ricarica iniziale della batteria
• Installazione del cavo perimetrale
• Installazione del cavo guida
• Calibratura e avvio iniziale
Pianificazione E Preparazione Del Montaggio
Assicurarsi che l'area in cui sarà utilizzato il tosaerba presenti le seguenti condizioni:
• Erba di lunghezza inferiore a 10 cm.
• Assenza di pietre, pezzi di legno, cavi, cavi elettrici e altri oggetti estranei.
• L'area di lavoro è anche e non fossi scanalature, e la pendenza superiore a 35%.
Per l'installazione sono necessari i seguenti utensili, non inclusi:
• Martello/mazzuolo di gomma per fissare i pioli nel terreno
• Pinza universale per tagliare il cavo perimetrale
• Pinza a pappagallo per unire gli accoppiatori
• Chiave esagonale da 6 mm, per fissare la stazione di ricarica a terra
Installazione

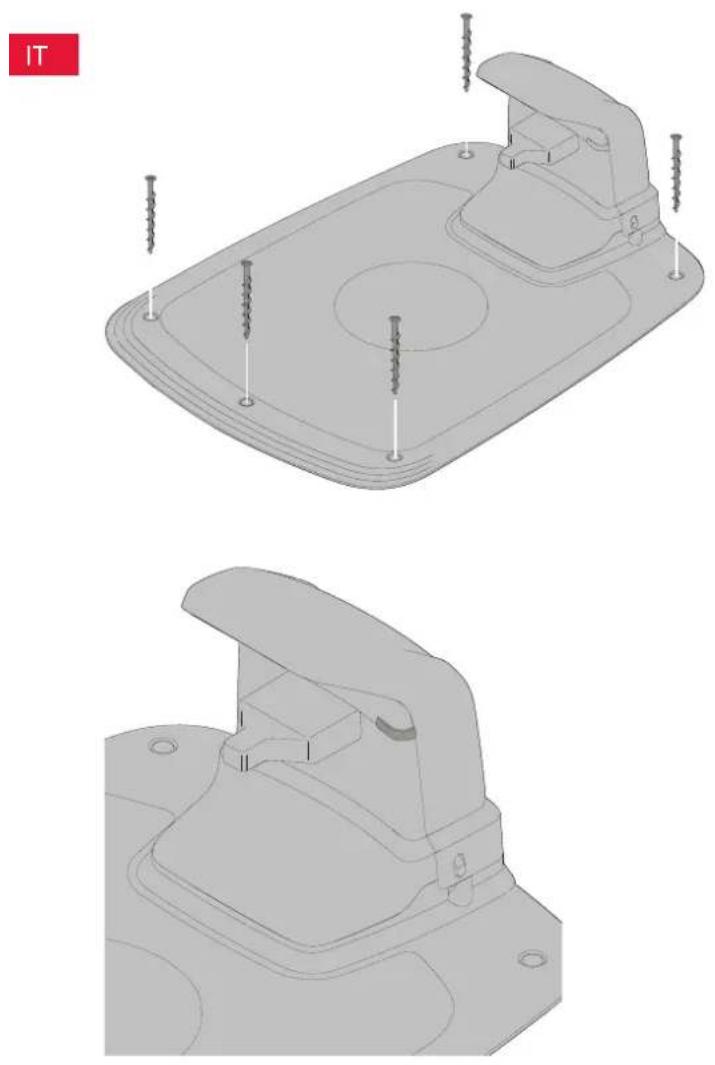

Installazione E Collegamento Della Stazione Di Ricarica
IT
Posizionare la stazione di carica come descritto di seguito:
- In un punto pianeggiante lontano dalla luce solare diretta (l'estremità anteriore della stazione di ricarica non deve essere a più di 5 cm di altezza rispetto all'estremità posteriore).
- In un punto raggiungibile da una presa elettrica (il cavo a bassa tensione è lungo 10 metri).
- In un punto con almeno 3 m di spazio sul davanti e 1 m su ogni lato (non installare in uno spazio ristretto all'interno dell'area di lavoro).
L'intera stazione di ricarica deve essere all'interno dell'area di lavoro, come mostra la figura.
Installazione
Collegamento Dell'alimentatore
Collegare l'alimentatore in un ambiente fresco e asciutto, lontano dalla luce solare diretta.
Se la presa elettrica a cui è collegato l'alimentatore è all'aperto, deve essere idonea per ambienti esterni. Il cavo a bassa tensione può attraversare l'area di lavoro solo se fissato al terreno o interrato.
ATTENZIONE: non tagliare, giuntare o modificare il cavo a bassa tensione. La modifica del cavo a bassa tensione renderà nulla la garanzia del prodotto.
Rimuovere il coperchio protettivo della stazione di ricarica premendo le linguette su entrambi i lati della base e sollevando il coperchio.
Collegare il cavo a bassa tensione alla stazione di ricarica.
Infilare il cavo a bassa tensione dietro le linguette per bloccarlo in posizione nella stazione di carica.
Collegare l'alimentatore a una presa elettrica da 100-240 V.
Installazione

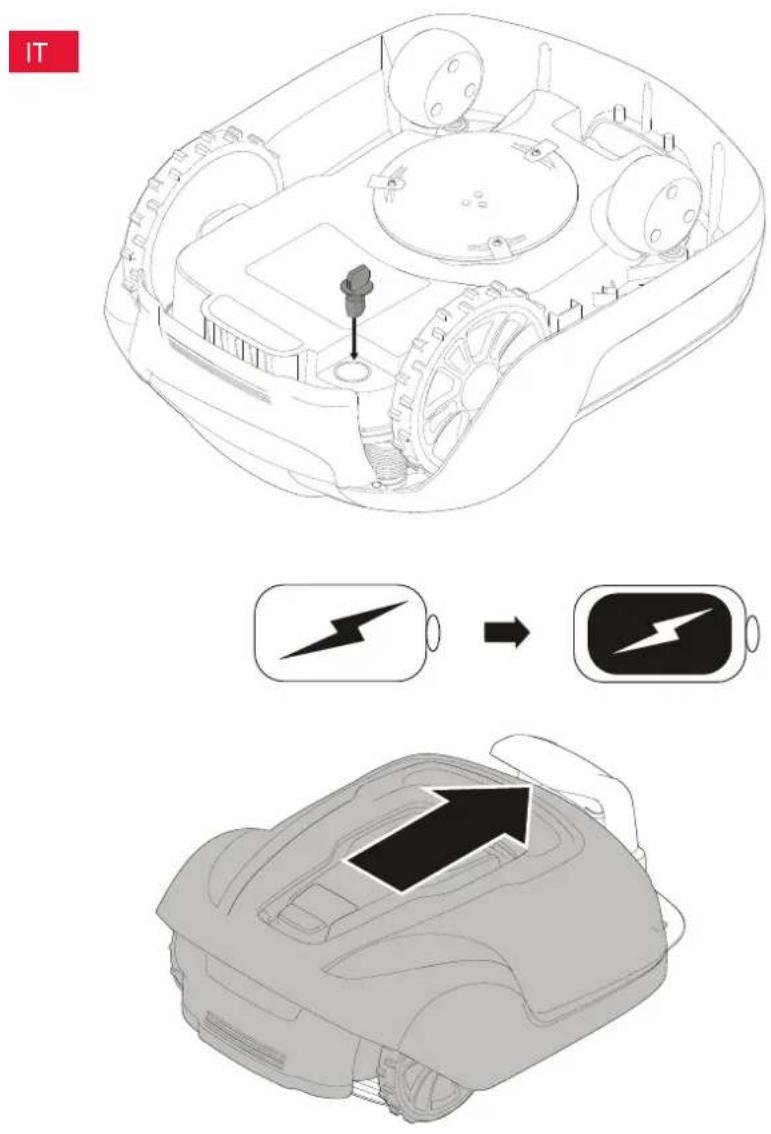

Ricarica Iniziale Della Batteria
Inserire la chiave di sicurezza nella parte inferiore del tosaerba e ruotare fino a raggiungere la posizione di attivazione.
Collocare il tosaerba sulla stazione di ricarica mentre il cavo perimetrale e il cavo guida vengono stesi.
Non utilizzare il tosaerba prima di avere completato l'installazione.

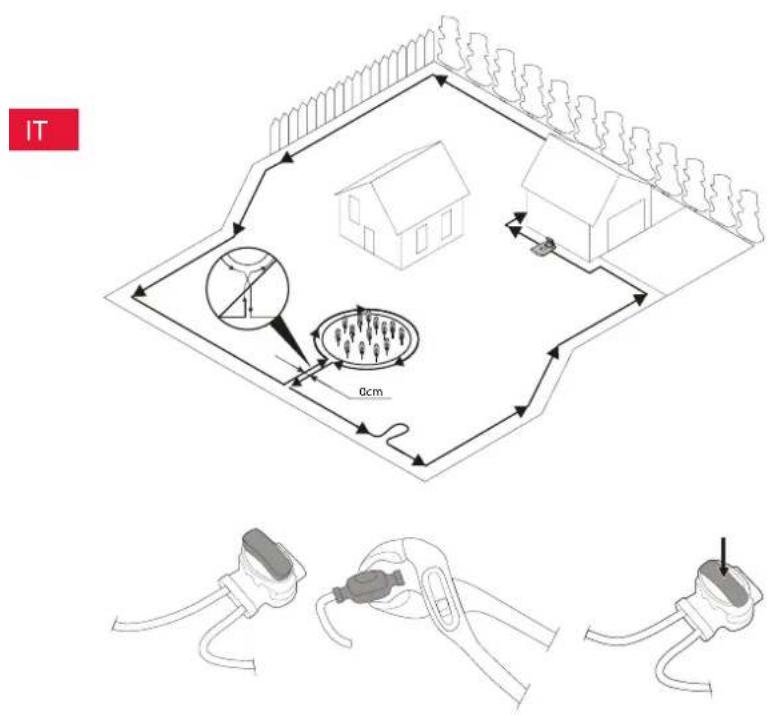

Installazione Del Cavo Perimetrale
Nell'installare il cavo perimetrale, è necessario tenere conto di diverse circostanze, come descritto nella seguente tabella.
Tabella 1. Gestione di deviazioni e ostacoli nell'area di lavoro
| VARIAZIONI ALL'INTERNO DELL'AREA DI LAVORO PIANIFICAZIONE DEL CAVO PERIMETRALE | |
| Ostacoli fissi sul prato che possono essere attraversati dal tosaerba (sentieri lastricati o simili) | Stendere il cavo perimetrale sotto il lastricato o tra una lastra e l'altra.Non avviare mai il tosaerba su ghiaia, pacciame, o materiali similari che potrebbero danneggiare le lame. |
| Ostacoli fissi alti ± 1 cm Stendere il cavo perimetrale a 10 cm dall'ostacolo. | |
| Ostacoli fissi alti 1-5 cm (piccoli fossi, aiuole o cordoni in pietra bassi) Disporre il cavo di 30 cm dall'gli ostacoli. | |
| Ostacoli fissi alti 5 cm o più (steccati o pareti) Stendere il cavo perimetrale a 35 cm dall'ostacolo. | |
| Ostacoli di altezza maggiore di 15 cm che possono resistere a un impatto (alberi o arbusti) | Non occorre nessun intervento; il tosaerba si girerà dopo l'impatto contro questo tipo di ostacolo. |
| Ostacoli fissi leggermente inclinati come pietre o alberi grandi con radici che fuoriescono dal terreno | Stendere il cavo perimetrale a 30 cm dall'ostacolo o rimuovere l'ostacolo. |
| Ostacoli fissi che non possono resistere a un impatto | Stendere il cavo perimetrale a 30 cm dall'ostacolo e intorno a esso, quindi seguire il percorso inverso. |
| Passaggi lunghi e stretti e aree di larghezza inferiore a 1,5 m Installare un cavo guida. | |
| Margini di terreni in pendenza, strade, precipizi o acqua. | Abbinare al cavo perimetrale una barriera fisica alta almeno 15 cm. |
| Pendenza fino al 35% nell'area di lavoro Non occorre nessun intervento; il tosaerba può funzionare con una pendenza fino al 35% se il terreno non è sul confine dell'area di lavoro. | |
| Pendenza superiore al 15% al confine dell'area di lavoro Stendere il cavo perimetrale come di consueto. | |
| Pendenza superiore a 15% a raggio di funzionamento bordo | Non stendere il cavo perimetrale, a meno che non sia presente un ostacolo fisso (steccato o muro) per evitare che il tosaerba esca dall'area di lavoro.Quando una parte del confine esterno dell'area di lavoro presenta una pendenza superiore al 15%, stendere il cavo perimetrale 20 cm prima dell'inizio della pendenza. |
NOTA: il gradiente di pendenza è indicato in percentuale (%). La percentuale di pendenza è data dalla differenza di elevazione in centimetri per metro. Se, ad esempio, la differenza di elevazione è di 10 cm, il gradiente di pendenza è pari al 10%.
Fissare temporaneamente l'estremità della bobina di cavo a un piolo o a un altro oggetto in corrispondenza della stazione di ricarica.
Stendere la bobina di cavo in senso antiorario lungo il perimetro pianificato dell'area di funzionamento, tenendo in considerazione quanto indicato nella tabella 1, fino a ritornare alla stazione di ricarica.
Se si desidera installare un cavo guida, creare un occhiello con circa 20 cm di cavo perimetrale extra nel punto in cui sarà collegato il cavo guida.
Consultare Installazione di un cavo guida a pagina 15 per ulteriori informazioni.
Se il cavo perimetrale è troppo corto, usare i connettori per giunti e cavi guida per giuntare l'altro cavo perimetrale, come indicato di seguito:
1 Inserire entrambe le estremità del cavo perimetrale nel connettore per giunti e cavi guida. Controllare che i cavi siano completamente inseriti nel connettore per giunti e cavi guida, in modo che le estremità siano visibili attraverso il connettore.
2 Premere a fondo il pulsante sul connettore per giunti e cavi guida con una pinza a pappagallo fino al clic.
Mettere la bobina di cavo vicino alla stazione di ricarica.
Ritornare lungo il perimetro dell'area di lavoro e fissare il cavo perimetrale tramite i pioli oppure interrarlo. Si raccomanda l'utilizzo dei pioli, perché permettono di regolare il perimetro dell'area di lavoro durante le prime settimane di utilizzo.
Quando il cavo perimetrale viene fissato con i pioli:
- Tagliare l'erba molto corta con un tosaerba standard o un decespugliatore dove va steso il cavo.
- Stendere il cavo perimetrale sul terreno e fissarlo con i pioli, l'uno vicino all'altro.
• Spingere o martellare i pioli nel terreno.
Non spingere i pioli in profondità nel terreno per evitare che tendano eccessivamente il cavo perimetrale.
Quando il cavo perimetrale viene interrato:
- Collocare il cavo perimetrale a una profondità di 1-20 cm nel terreno.
Quando il cavo perimetrale è completamente steso e fissato, installare i connettori della bobina di cavo come segue:
1 Aprire il connettore e posizionare il cavo nella morsa.
2 Stringere insieme i connettori con una pinza a pappagallo fino al clic.
Tagliare l'eventuale cavo perimetrale in eccesso di 1-2 cm sopra ogni connettore.
Collegare il cavo perimetrale alla stazione di ricarica come segue:
1 Rimuovere il coperchio protettivo della stazione di ricarica e infilare il cavo dietro le linguette nel canale sul retro.
2 Spingere il connettore sui perni metallici della stazione di ricarica (indicati con freccia sinistra e destra).
NOTA: assicurarsi che il cavo perimetrale a destra della stazione di ricarica sia collegato alla freccia rivolta verso destra e procedere allo stesso modo per il lato sinistro.
Installazione Di Un Cavo Guida
IT
Il tosaerba utilizza il cavo guida facoltativo per individuare il percorso di ritorno verso la stazione di ricarica, ma anche per individuare le aree più difficili da raggiungere. Ad esempio, il cavo guida viene steso tra la stazione di ricarica e un punto lontano dell'area di lavoro oppure in un passaggio stretto.
Per un'dalle aperture di ventilazione (meno di 3 m) per ridurre i tempi di ricerca, si raccomanda di filo di guida.
Pianificare la posizione del cavo guida prima di stendere il cavo perimetrale.
Usare lo stesso rotolo di cavo sia per il cavo perimetrale che per il cavo guida.
Il cavo guida, così come il cavo perimetrale, deve essere fissato sul terreno con i pioli o interrato.
Nell'installare il cavo guida su un terreno scosceso, inclinarlo secondo la pendenza, in modo che sia più facile per il tosaerba seguire il cavo guida sul terreno in pendenza.
Non formare angoli acuti con il cavo guida, altrimenti il tosaerba avrà difficoltà a seguirlo.
Non stendere il cavo guida a più di 30 cm dal cavo perimetrale.
Non stendere il cavo guida sopra il cavo perimetrale.
Fare passare il cavo guida in linea retta sotto la piastra di ricarica e ad almeno 2 m in linea retta dal bordo anteriore della piastra.
Lasclare quanto più spazio possibile a sinistra del cavo guida (stando di fronte alla stazione di carica).
Fare arrivare il cavo guida fino all'occhiello del cavo perimetrale, nel punto cui verrà collegato il cavo guida.
Tagliare il cavo perimetrale con la pinza universale.
Installazione
Inserire entrambe le estremità del cavo perimetrale e l'estremità del cavo guida nel connettore per giunti e cavi guida. Controllare che i cavi siano completamente inseriti nel connettore, in modo che le estremità siano visibili attraverso il connettore stesso.
Premere a fondo il pulsante sul connettore con una pinza a pappagallo fino al cli
Fissare il giunto, il cavo perimetrale e il cavo guida usando i pioli o interrandoli.
Collegare il cavo guida alla stazione di ricarica, come spiegato di seguito:
1 Rimuovere il coperchio protettivo della stazione di ricarica e infilare il cavo guida dietro le linguette nel canale che conduce ai morsetti.
2 Collegare il cavo guida al perno G1 della stazione di ricarica.
Installazione
Calibratura E Avvio Iniziale
Fissare la stazione di ricarica al terreno con cinque viti utilizzando una chiave esagonale da 6 mm.
NOTA: non praticare nuovi fori sulla piastra base della stazione di ricarica. Per fissare la piastra base sul terreno, usare solo i fori esistenti. NOTA: non calpestare o camminare sulla piastra base della stazione di ricarica.
Controllare la spia LED sulla stazione di ricarica:
- La spia LED si accende con una luce verde fissa se la tensione di uscita dell'alimentatore è disponibile e il cavo perimetrale non è interrotto.
La spia LED non si accende se la tensione di uscita dell'alimentatore non è disponibile.
Se la spia LED non ha una luce fissa o verde, consultare Spie LED della stazione di carica a pagina 24 per la risoluzione dei problemi.
Accoppiare il tosaerba e l'app per dispositivi mobili conformemente alle istruzioni fornite nella sezione Accoppiamento dell'app per dispositivi mobili e il tosaerba a pagina 19.
Funzionamento
Avvio E Arresto Del Tosaerba
Regolazione Dell'altezza Di Taglio
Per avviare il tosaerba:
1 Inserire la chiave di sicurezza e ruotare in senso antiorario fino a raggiungere la posizione "1".
2 Fare scorrere indietro il pulsante di AVVIO.
3 Premere il pulsante di AVVIO.
Per spegnere il tosaerba:
Premere il pulsante di ARRESTO sul tosaerba.
Premere il pulsante di ARRESTO sul tosaerba e rimuovere la chiave di sicurezza.
AVVERTENZA! Rimuovere sempre la chiave di sicurezza durante le operazioni di manutenzione o se il tosaerba deve essere spostato. rimossa. Premere il tasto STOP sul tosaerba e rimuovere la chiave di sicurezza.
Per le prime settimane di utilizzo, impostare un'altezza di taglio pari a 60 mm per evitare di tagliare il cavo perimetrale e il cavo guida. Impostare un'altezza gradualmente inferiore ogni settimana fino a raggiungere l'altezza di taglio desiderata.
Ruotare la manopola di regolazione dell'altezza di taglio secondo l'impostazione desiderata. L'impostazione selezionata corrisponde all'indicazione sul corpo dell'apparecchio, allineata alla freccia sulla manopola.
Girare in senso orario per aumentare l'altezza di taglio.
Girare in senso antiorario per diminuire l'altezza di taglio.
L'altezza di taglio del tosaerba può essere impostata tra 20 e 60 mm.
Funzionamento
Sollevamento E Trasporto Del Tosaerba.
IT
Premere il pulsante di ARRESTO e rimuovere la chiave di sicurezza prima di sollevare l'apparecchio.
Sollevare sempre il tosaerba utilizzando il manico di trasporto.
Accoppiamento Dell'app Per Dispositivi Mobili E Il Tosaerba
Scaricare la GreenGuide di Greenworks dall'App Store o da Google Play e seguire le istruzioni visualizzate per eseguire l'accoppiamento con il tosaerba. Tenere a portata di mano il codice di accoppiamento univoco (riportato sulla guida rapida) e il tosaerba.
AVVERTENZA! Indossare guanti protettivi quando si maneggiano le lame affilato o si eseguono lavori vicino alle stesse.
AVVERTENZA! Prima di eseguire lavori sul tosaerba, rimuovere la chiave di sicurezza.
AVVERTENZA! Prima di eseguire lavori sulla stazione di ricarica o sull'alimentatore, togliere la spina dalla presa elettrica.
- Eseguire ispezioni visive periodiche del tosaerba e sostituire le parti usurate o danneggiate per motivi di sicurezza.
• Verificare che le lame ruotino liberamente
• Verificare che tutti i dadi, le viti e i bulloni siano serrati e assicurarsi che il tosaerba funzioni correttamente.
La normale vita utile delle lame è di 2-6 settimane, se il prodotto è utilizzato sull'area massima consentita, oppure la durata è maggiore se l'area di utilizzo è inferiore.
PRECAUZIONE: se le lame sono smussate, la qualità del taglio risulterà inferiore e richiederà più energia, riducendo gli intervalli tra le ricariche della batteria.
• Per un funzionamento ottimale del tosaerba, pulirlo con regolarità.
Rimozione Del Corpo Dal Telaio
Tenere fermo il tosaerba con una mano e sollevare con decisione uno degli angoli del corpo, quindi ripetere l'operazione per tutti e quattro gli angoli fino a quando il corpo non si sgancia dal telaio.
Riposizionare il corpo allineandolo sul telaio e premere con decisione fino al clic. Controllare che il corpo sia saldamente fissato al telaio.
Pulizia
AVVERTENZA! Premere il tasto di ARRESTO e rimuovere la chiave di sicurezza prima della pulizia.
Pulire accuratamente la parte esterna del tosaerba con una spazzola morbida, un panno umido e un getto d'acqua a bassa pressione, se necessario. Rimuovere il corpo dal telaio.
Capovolgere sul lato il tosaerba e pulire l'area della lama e le ruote con una spazzola rigida o un raschietto per rimuovere le incrostazioni di erba.
Manutenzione
Sostituzione Delle Lame
IT
Manutenzione Della Batteria
AVVERTENZA! Premere il tasto di ARRESTO e rimuovere la chiave di sicurezza prima di sostituire le lame; indossare guanti protettivi.
AVVERTENZA! Usare solo lame GLOBE: 333092355
ATTENZIONE: utilizzare solo parti di ricambio originali.
Sostituire contemporaneamente tutte e tre le lame e le viti.
Capovolgere il tosaerba.
Allentare le viti utilizzando un cacciavite a taglio o a stella.
Rimuovere le lame e le viti.
Avvitare le nuove lame usando viti nuove.
Controllare che le lame ruotino liberamente
AVVERTENZA! In caso di perdite di elettrolita, lavare con abbondante acqua/agente neutralizzante. Consultare un medico se il liquido entra in contatto con gli occhi.
Caricare la batteria soltanto nella stazione di ricarica originale. L'uso scorretto può provocare scosse elettriche, surriscaldamento o perdita di liquido corrosivo dalla batteria.
La batteria non richiede manutenzione, ma ha una vita utile di 2-4 anni a seconda della durata della stagione e delle ore di utilizzo giornaliere del tosaerba.
Manutenzione
Sostituzione Della Batteria
AVVERTENZA! Premere il tasto di ARRESTO e rimuovere la chiave di sicurezza prima di sostituire la batteria; indossare guanti protettivi.
PRECAUZIONE: utilizzare solo parti di ricambio originali.
Capovolgere il tosaerba, rimuovere le quattro viti Torx T20 e rimuovere il coperchio del vano batteria.
Scollegare il connettore del morsetto della batteria.
Sollevare la batteria in linea retta.
Inserire la nuova batteria nella fessura 1 (posteriore).
Collegare il connettore del morsetto della batteria alla nuova batteria.
Rimontare il coperchio del vano batteria e serrare le quattro viti Torx T20.
Smaltire le batterie usate nel rispetto di tutte le leggi vigenti.
Manutenzione
Stoccaggio Invernale Del Tosaerba
Pulire sempre il tosaerba prima dello stoccaggio invernale.
Ricaricare completamente la batteria prima dello stoccaggio invernale. Se la batteria non è completamente carica, può subire danni e, in alcuni casi, diventare inutilizzabile.
ATTENZIONE: se la batteria non è completamente carica, può subire danni e, in alcuni casi, diventare inutilizzabile.
Controllare le parti soggette a usura, verificare che le lame siano affiliate e che sia le lame che le ruote anteriori ruotino liberamente. Correggere eventuali problemi.
Riporre il tosaerba in un ambiente asciutto, al riparo dal gelo, appoggiato su tutte e quattro le ruote.
Stoccaggio Invernale Della Stazione Di Ricarica
Se possibile, scollegare il cavo perimetrale e il cavo guida dalla stazione di ricarica, quindi riporre la stazione di ricarica e l'alimentatore al coperto.
Lasciare il cavo perimetrale e il cavo guida nel terreno, ma proteggere le estremità dei cavi dall'umidità collegandoli a un accoppiatore originale oppure collocandole in un recipiente con del grasso.
Se non è possibile riporre la stazione di ricarica al coperto, lasciarla collegata alla rete elettrica, al cavo perimetrale e al cavo guida.
Dopo Lo Stoccaggio Invernale
Ispezionare le strisce di contatto e di ricarica del tosaerba e della stazione di ricarica per verificare che siano prive di corrosione, bruciature o sporco. Se necessario, pulirle utilizzando una tela smeriglio a grana fine.
Risoluzione dei problemi
Questa sezione presenta anche alcuni sintomi che possono aiutare a identificare l'origine di eventuali problemi di funzionamento del tosaerba.
Spie Led Sul Tosaerba
IT
| LUCE LED MODALITA | SIGNIFICATO AZIONE | ||
| 1. In funzione (verde) | Lampeggiante Il tagliaerba è stato arrestato con il pulsante Stop sul tagliaerba. | Premere Start sul tagliaerba per avviarlo. | |
| Acceso Tosaerba in modalità di funzionamento (in carica, sulla stazione di ricarica, in funzione, in ricerca, ecc.) | |||
| Spento | Chiave di sicurezza in posizione di disattivazione o tosaerba fermo fuori dalla stazione di ricarica per via del pulsante di arresto, dell'app per dispositivi mobili, della chiave di sicurezza o di un errore | ||
| 2. Connettività (blu) | Lampeggiante Tentativo di connettersi al server Internet | ||
| Acceso Connesso al server Internet | |||
| Spento | Tosaerba non in modalità di accensione | ||
| 3. Sicurezza (giallo) | Lampeggiante Codice PIN autorizzazione necessaria ... tramite l'app per dispositivi mobili | ||
| Spento | Non occorre PIN Non occorre nessuna azione | ||
| 4. Errore (rosso) | Lampeggiante | Tosaerba arrestato con un errore | Controllare la causa dell'errore e riavviare l'apparecchio, premendo il pulsante di Avvio sul tosaerba. |
Spie Led Sulla Stazione Di Ricarica
| LUCE LED MODALITÀ SIGNIFICATO AZIONE | ||
| 5. Verde Acceso Cavo perimetrale e stazione di ricarica in condizioni corrette. | Non occorre nessuna azione. | |
| Blu Lampeggiante Cavo perimetrale rotto o scollegato. Controllare e riparare il cavo perimetrale. | ||
| Rosso Lampeggiante Guasto elettronico nella stazione di ricarica o nell'alimentatore. | Non occorre nessuna azione. |
I Sintomi
Se il tosaerba non funziona correttamente, attenersi alle istruzioni fornite in questa guida.
| I SINTOMI CAUSA AZIONE | ||
| Il tosaerba ha difficoltà a posizionarsi sulla stazione di ricarica | La stazione di carica è in pendenza. Collocare la stazione di carica su una superficie completamente piana. Consultare installazione e collegamento della stazione di ricarica a pagina 9 | |
| Il cavo perimetrale non è steso correttamente rispetto alla stazione di carica. | Controllare che la stazione di ricarica e il cavo perimetrale siano stati installati correttamente. Consultare installazione e collegamento della stazione di ricarica a pagina 9. | |
| Taglio irregolare Il tosaerba funziona troppe poche ore al giorno. Aumentare il tempo di funzionamento. Consultare la funzione di programmazione nell'app per dispositivi mobili. | ||
| La forma dell'area di lavoro deve essere impostata manualmente per consentire al tosaerba di trovare il percorso verso tutte le aree distanti. | Regolare l'area di copertura del prato per dirigere il tosaerba verso una o più aree distanti. Consultare la funzione Impostazioni nell'app per dispositivi mobili. | |
| La forma dell'area di lavoro deve essere impostata manualmente per consentire al tosaerba di trovare il percorso verso tutte le aree distanti | Provare a limitare l'area di lavoro o ad aumentare il tempo di funzionamento. Consultare la funzione di programmazione nell'app per dispositivi mobili. | |
| Le lame sono smussate. Sostituire tutte le lame e le viti, in modo che le parti rotanti siano bilanciate. Consultare Sostituzione delle lame a pagina 21. | ||
| L'erba si raccoglie sul disco delle lame o intorno all'albero motore. | Controllare che il disco delle lame ruoti con facilità. In caso contrario, rimuovere l'erba e gli oggetti estranei. Consultare Manutenzione a pagina 20. | |
| L'intervallo tra una ricarica e l'altra del tosaerba è più breve del solito | L'erba o altri oggetti estranei bloccano il disco delle lame. | Rimuovere l'erba e gli oggetti estranei. Consultare Manutenzione a pagina 20. |
| La batteria è usurata. Sostituire la batteria. Consultare Sostituzione della batteria a pagina 22. | ||
| Uso dell'apparecchio e tempi di ricarica inferiore al solito | La batteria è usurata Sostituire la batteria. Vedere la sostituzione della batteria a pagina 22. | |
Rottura Del Cavo Perimetrale E Del Cavo Guida
La rottura del cavo perimetrale o del cavo guida (se installato) è dovuta generalmente a danni fisici non intenzionali.
Ispezionare l'intero cavo perimetrale dalla stazione di ricarica e viceversa.
Ispezionare il cavo guida (se installato) dalla stazione di carica al giunto sul cavo perimetrale.
Verificare che tutti gli accoppiatori siano premuti correttamente per creare i collegamenti.
| OPTIMOW 10 OPTIMOW 15 | ||
| Dimensioni: | ||
| Altezza 26 cm 26 cm | ||
| Lunghezza 62 cm 62 cm | ||
| Larghezza 50 cm 50 cm | ||
| Peso 11 kg 11 kg | ||
| Sistema elettrico: | ||
| Batteria, speciale accumulatore agli ioni di litio 24 V/2,0 Ah, cod. comp. 211022355 24 V/2,0 Ah, cod. comp. 211022355 | ||
| Alimentatore 100-240 V/32 V DC 100-240 V/32 V DC | ||
| Lunghezza del cavo a bassa tensione 10 m 10 m | ||
| Consumo medio di energia (massimo utilizzo) 8 kWh/mese per un'area di lavoro di 1.000 m 2 | 10 kWh/mese per un'area di lavoro di 1500 m 2 | |
| Corrente di ricarica 1,3 A CC | 1,3 A CC | |
| Tempo di ricarica medio | 140 minuti | 70 minuti |
| Tempo di taglio medio | 70 minuti 70 minuti | |
| Rumorosità: *) | ||
| Livello di potenza sonora misurato **) | 58 dB (A) 58 dB (A) | |
| Livello di potenza sonora garantito | 60 dB (A) 60 dB (A) | |
| Livello di pressione sonora ***) | 47 dB (A) | 47 dB (A) |
| Uso del tosaerba: | ||
| Sistema di taglio | Tre lame da taglio rotanti | Tre lame da taglio rotanti |
| Consumo elettrico durante il taglio | 25 W ± 20% | 25 W ± 20% |
| Altezza di taglio | 2-6 cm | 2-6 cm |
| Larghezza di taglio | 22 cm 22 cm | |
| Passaggi più stretti | 60 cm | 60 cm |
| Angolo massimo per l'area di taglio | 35% | 35% |
| Angolo massimo per il cavo perimetrale | 15% | 15% |
| Lunghezza massima del cavo perimetrale | 800 m | 800 m |
| Capacità di lavoro massima | 1,000 m 2 | 1,500 m 2 |
| Area di lavoro raccomandata | 0 - 700 m 2 | 500 - 1,200 m 2 |
| Classificazione IP: | ||
| Tosaerba | IPX5 | IPX5 |
| Stazione di ricarica | IPX2 | IPX2 |
| Alimentatore IP67 | IP67 | |
*) Rumorosità nell'ambiente misurata come potenza sonora (LWA) conformemente alla direttiva 2000/14/CE. Il livello di potenza sonora garantito prevede una variazione nella produzione, nonché una variazione rispetto al codice di prova di 1-3 dB (A).
Le dichiarazioni relative alle emissioni di rumore sono conformi allo standard EN 50636-2-107:2015
**) incertezze KWA, 2 dB (A)
***) incertezze KPA, 2-4 dB (A
| Scheda delle frequenze radio | ||
| GPRS(SARA-G350) | Dispositivi a corto raggio (SRD, Short Range Devices) (cavo perimetrale) | |
| Banda di frequenza | GSM 850 MHzE-GSM 900 MHzDCS 1800 MHzPCS 1900 MHz | 0~148.5KHz |
| Classe di potenza | Classe 4 (33 dBm) per bande 850/900Classe 1 (30 dBm) per bande 1800/1900 | NA |
Produzione Ambientale
Gli apparecchi elettrici ed elettronici non più utilizzabili (direttiva europea 2012/19/UE) e le batterie o i gruppi batteria difettosi o usati (direttiva europea 2006/66/CE) devono essere raccolti separatamente e smaltiti nel rispetto dell'ambiente.
Il simbolo sul tosaerba o sulla confezione indica che il prodotto non deve essere smaltito come un normale rifiuto domestico. Occorre invece portarlo in un apposito centro di raccolta per riciclare i suoi componenti elettronici e le batterie.
La batteria è fissata al telaio sotto il tosaerba. Consultare Sostituzione della batteria a pagina 22 per la rimozione della batteria.
Il corretto trattamento di questo prodotto aiuta a contrastare il potenziale impatto negativo sull'ambiente e sulle persone che potrebbe derivare da un errato smaltimento dello stesso.
Per informazioni dettagliate sul riciclaggio del prodotto, contattare gli uffici comunali preposti, il servizio di nettezza urbana o il negozio presso cui si è acquistato il prodotto.
Portarlo presso un apposito punto di raccolta destinato al riciclaggio degli apparecchi elettrici ed elettronici e degli imballaggi. Il riciclaggio dei materiali contribuisce a evitare danni ambientali e riduce la necessità di materie prime.
Al termine della loro vita utile, smaltire le batterie nel rispetto dell'ambiente. La batteria contiene materiali nocivi per l'ambiente e la salute. Rimuovere la batteria e smaltirla separatamente presso gli appositi punti di raccolta di batterie agli ioni di litio.
Condizioni Di Garanzia
Greenworks Tools Europe AB garantisce il funzionamento di questo prodotto per un periodo di due anni (dalla data di acquisto). La garanzia copre i difetti gravi relativi ai materiali o i difetti di produzione. Nel periodo di garanzia, il prodotto verrà sostituito o riparato gratuitamente, a patto che siano rispettate le seguenti condizioni:
- Il tosaerba e la stazione di ricarica possono essere utilizzati solo conformemente alle istruzioni di questo manuale.
• Gli utenti o terzi non autorizzati non devono cercare di riparare il prodotto.
Esempi di difetti non inclusi nella garanzia:
• Danni causati da fulmini.
• Danni causati da uno stoccaggio o da un uso improprio della batteria.
• Danni causati dall'uso di una batteria non originale.
- Danni causati dal mancato utilizzo di parti di ricambio e accessori originali, come lame e materiale di installazione.
• Danni alla bobina di cavo.
Le lame sono considerate come pezzi monouso e non sono coperte dalla garanzia.
Se si verifica un problema con il tosaerba, contattare il rivenditore per ulteriori istruzioni. Tenere a portata di mano la ricevuta e il numero di serie del prodotto per ottenere un'assistenza più rapida.
(Applicabile solo per Europa versioni)
Nome e indirizzo della II costruttore
Il costruttore: Greenworks Tools Europe AB
Indirizzo: Propellergatan 1, 211 15 Malmö, Sweden
Nome e indirizzo della persona autorizzata a compilare il fascicolo tecnico
Nome: Peter Söderström
Indirizzo: Propellergatan 1, 211 15 Malmö, Sweden
Con la presente si dichiara che il prodotto
| Categoria:Robot tosaerba | |
| Modello:P10 / P15 | |
| Numero di serie: Consultare la targa del prodotto | |
| N. di serie Consultare la targa del prodotto |
- È conforme ai requisiti delle seguenti direttive: diversi
2014/30/EU
2014/53/EU
2006/42/EC
2011/65/EU & (EU) 2015/863
2014/35/EU
278/2009/EC
- Seguenti (parti/alle sue lezioni di) standard armonizzati Europea sono stati utilizzati:
EN 60335-1, EN 50636-2-107, EN 60335-2-29, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 EN 61558-1, EN 61558-2-16, EN 62311, EN 301 511, EN 50563, EN 303 413, EN 303 447, Draft EN 301 489-1, Draft EN 301 489-52, Draft EN 301 489-19,
Livello di potenza sonora misurata 58 dB(A)
Livello di potenza sonora garantita 60 dB(A)
Metodo di valutazione della conformità per: Direttiva allegato V/2000/14/EC
Organismo notificato:
Nome: Intertek Testing & Certification Ltd.( Organismo notificato 0359)
Tipo di ispezione numero certificato EU: (NB No.) 0004854
Ted Qu Haichao
Direttore Qualità
Malmö, 03. 03. 2019
Ted Qu
IT
Avertismente generale
- INDICE
- SPIEGAZIONE DEI SIMBOLI PRESENTI SULL'APPARECCHIO
- LEGGERE IL MANUALE DI ISTRUZIONI
- IMPORTANTE
- LEGGERE ATTENTAMENTE PRIMA DELL'USO! CONSERVARE PER CONSULTAZIONI FUTURE! ADDESTRAMENTO ALL'USO
- AVVERTENZA! TOSAERBA AUTOMATICO! TENERSI LONTANI DALL'APPARECCHIO! SORVEGLIARE I BAMBINI
- PREPARAZIONE
- INFORMAZIONI GENERALI
- MANUTENZIONE E STOCCAGGIO
- SICUREZZA DI FUNZIONAMENTO
- PRODOTTO UNBOXING
- PIANIFICAZIONE E PREPARAZIONE DEL MONTAGGIO
- INSTALLAZIONE
- COLLEGAMENTO DELL'ALIMENTATORE
- INSTALLAZIONE DEL CAVO PERIMETRALE
- FUNZIONAMENTO
- ACCOPPIAMENTO DELL'APP PER DISPOSITIVI MOBILI E IL TOSAERBA
- RIMOZIONE DEL CORPO DAL TELAIO
- PULIZIA
- MANUTENZIONE
- SOSTITUZIONE DELLA BATTERIA
- STOCCAGGIO INVERNALE DEL TOSAERBA
- STOCCAGGIO INVERNALE DELLA STAZIONE DI RICARICA
- DOPO LO STOCCAGGIO INVERNALE
- RISOLUZIONE DEI PROBLEMI
- I SINTOMI
- ROTTURA DEL CAVO PERIMETRALE E DEL CAVO GUIDA
- PRODUZIONE AMBIENTALE
- CONDIZIONI DI GARANZIA
- AVERTISMENTE GENERALE
Marca : Powerworks
Modello : P10
Categoria : Tosaerba
