MANUALE UTENTE Syncra SDC 7.0 Sicce

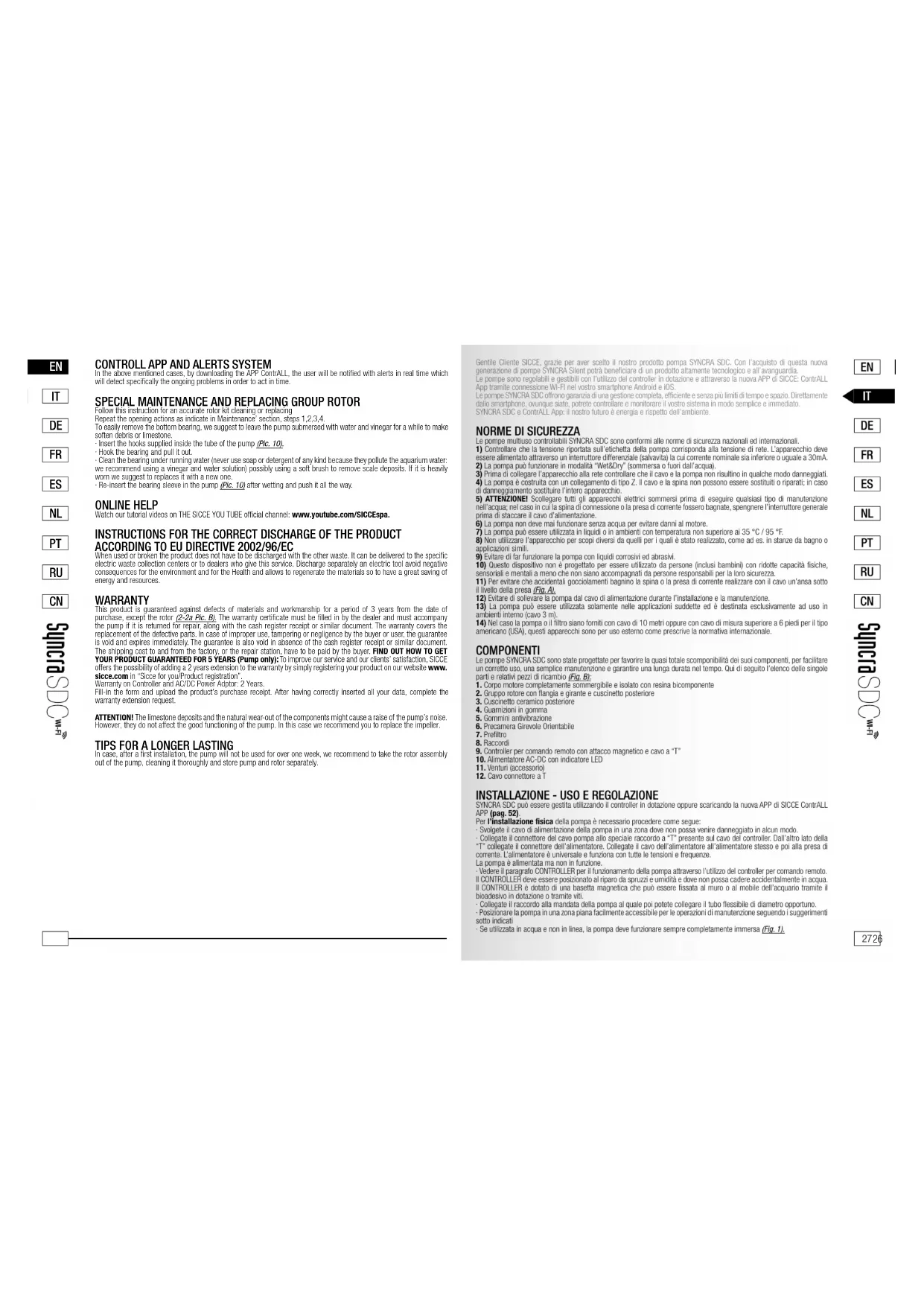

In case, after a first installation, the pump will not be used for over one week, we recommend to take the rotor assembly out of the pump, cleaning it thoroughly and store pump and rotor separately. Gentile Cliente SICCE, grazie per aver scelto il nostro prodotto pompa SYNCRA SDC. Con l’acquisto di questa nuova generazione di pompe SYNCRA Silent potrà beneficiare di un prodotto altamente tecnologico e all’avanguardia. Le pompe sono regolabili e gestibili con l’utilizzo del controller in dotazione e attraverso la nuova APP di SICCE: ContrALL App tramite connessione WI-FI nel vostro smartphone Android e iOS. Le pompe SYNCRA SDC offrono garanzia di una gestione completa, efficiente e senza più limiti di tempo e spazio. Direttamente dallo smartphone, ovunque siate, potrete controllare e monitorare il vostro sistema in modo semplice e immediato. SYNCRA SDC e ContrALL App: il nostro futuro è energia e rispetto dell’ambiente.

Le pompe multiuso controllabili SYNCRA SDC sono conformi alle norme di sicurezza nazionali ed internazionali. 1) Controllare che la tensione riportata sull’etichetta della pompa corrisponda alla tensione di rete. L’apparecchio deve essere alimentato attraverso un interruttore differenziale (salvavita) la cui corrente nominale sia inferiore o uguale a 30mA.

2) La pompa può funzionare in modalità “Wet&Dry” (sommersa o fuori dall’acqua).

3) Prima di collegare l’apparecchio alla rete controllare che il cavo e la pompa non risultino in qualche modo danneggiati. 4) La pompa è costruita con un collegamento di tipo Z. Il cavo e la spina non possono essere sostituiti o riparati; in caso di danneggiamento sostituire l’intero apparecchio.

5) ATTENZIONE! Scollegare tutti gli apparecchi elettrici sommersi prima di eseguire qualsiasi tipo di manutenzione

nell’acqua; nel caso in cui la spina di connessione o la presa di corrente fossero bagnate, spengnere l’interruttore generale prima di staccare il cavo d’alimentazione.

6) La pompa non deve mai funzionare senza acqua per evitare danni al motore.

7) La pompa può essere utilizzata in liquidi o in ambienti con temperatura non superiore ai 35 °C / 95 °F.

8) Non utilizzare l’apparecchio per scopi diversi da quelli per i quali è stato realizzato, come ad es. in stanze da bagno o applicazioni simili.

9) Evitare di far funzionare la pompa con liquidi corrosivi ed abrasivi.

10) Questo dispositivo non è progettato per essere utilizzato da persone (inclusi bambini) con ridotte capacità fisiche,

sensoriali e mentali a meno che non siano accompagnati da persone responsabili per la loro sicurezza. 11) Per evitare che accidentali gocciolamenti bagnino la spina o la presa di corrente realizzare con il cavo un’ansa sotto il livello della presa (Fig. A).

12) Evitare di sollevare la pompa dal cavo di alimentazione durante l’installazione e la manutenzione.

13) La pompa può essere utilizzata solamente nelle applicazioni suddette ed è destinata esclusivamente ad uso in

ambienti interno (cavo 3 m). 14) Nel caso la pompa o il filtro siano forniti con cavo di 10 metri oppure con cavo di misura superiore a 6 piedi per il tipo americano (USA), questi apparecchi sono per uso esterno come prescrive la normativa internazionale. COMPONENTI Le pompe SYNCRA SDC sono state progettate per favorire la quasi totale scomponibilità dei suoi componenti, per facilitare un corretto uso, una semplice manutenzione e garantire una lunga durata nel tempo. Qui di seguito l’elenco delle singole parti e relativi pezzi di ricambio (Fig. B):

1. Corpo motore completamente sommergibile e isolato con resina bicomponente

2. Gruppo rotore con flangia e girante e cuscinetto posteriore

3. Cuscinetto ceramico posteriore

4. Guarnizioni in gomma

5. Gommini antivibrazione

9. Controller per comando remoto con attacco magnetico e cavo a “T”

10. Alimentatore AC-DC con indicatore LED

11. Venturi (accessorio)

12. Cavo connettore a T

INSTALLAZIONE - USO E REGOLAZIONE

SYNCRA SDC può essere gestita utilizzando il controller in dotazione oppure scaricando la nuova APP di SICCE ContrALL APP (pag. 52). Per l’installazione fisica della pompa è necessario procedere come segue:

• Svolgete il cavo di alimentazione della pompa in una zona dove non possa venire danneggiato in alcun modo.

• Collegate il connettore del cavo pompa allo speciale raccordo a “T” presente sul cavo del controller. Dall’altro lato della “T” collegate il connettore dell’alimentatore. Collegate il cavo dell’alimentatore all’alimentatore stesso e poi alla presa di corrente. L’alimentatore è universale e funziona con tutte le tensioni e frequenze. La pompa è alimentata ma non in funzione.

• Vedere il paragrafo CONTROLLER per il funzionamento della pompa attraverso l’utilizzo del controller per comando remoto. Il CONTROLLER deve essere posizionato al riparo da spruzzi e umidità e dove non possa cadere accidentalmente in acqua. Il CONTROLLER è dotato di una basetta magnetica che può essere fissata al muro o al mobile dell’acquario tramite il bioadesivo in dotazione o tramite viti.

• Collegate il raccordo alla mandata della pompa al quale poi potete collegare il tubo flessibile di diametro opportuno.

• Posizionare la pompa in una zona piana facilmente accessibile per le operazioni di manutenzione seguendo i suggerimenti sotto indicati

• Se utilizzata in acqua e non in linea, la pompa deve funzionare sempre completamente immersa (Fig. 1).2928

UTILIZZO CON COLLEGAMENTO IN LINEA - APPLICAZIONI DRY Si consiglia di posizionare la pompa in spazi dove ci sia un’adeguata areazione e la pompa non sia direttamente esposta a fonti di calore. Posizionare la pompa in modo da evitare collegamenti idraulici troppo lunghi che ne diminuirebbero le prestazioni. La pompa non deve essere posizionata sopra il livello dell’acqua (Fig. 2) perché non è autoadescante e il rischio che funzioni a secco o che si creino delle bolle d’aria non visibili è molto alto. Danni derivanti dal funzionamento a secco della pompa non sono coperti da garanzia. Per massimizzare l’efficienza della pompa, prediligere in aspirazione un tratto rettilineo e/o un gomito con raggio grande (Fig. 3). Si consiglia di utilizzare, in aspirazione e in mandata, tubi di diametro uguale o maggiore al diametro del portagomma fornito in dotazione. I tubi di mandata e di aspirazione dovrebbero avere lo stesso diametro per minimizzare perdite di pressione (Fig. 4). Non far funzionare la pompa con mandata completamente chiusa. Lasciare sempre che un minimo flusso d’acqua tenga il motore della pompa refrigerato e non a secco (Fig. 5). USO DEL CONTROLLER E GESTIONE DEI PARAMETRI DELLA POMPA Poiché i tasti del controller sono capacitivi, è sufficiente appoggiare il dito sulla superficie per impartire il comando facendo una leggera pressione. Tutti i led lampeggiano contemporaneamente alla prima accensione o dopo un black out. Questo indica all’utente che il controller non ha (prima programmazione) o ha perso (black out) le programmazioni per ECO e PAUSE che dovranno essere impostate. Tenendo premuto il tasto ON/OFF per almeno 4 secondi i led smetteranno di lampeggiare. Il lampeggio termina invece autonomamente quando, a seguito di black out, il WI FI del controller si riconnette alla rete e ricarica le programmazioni settate sull’ APP CONTRALL. Accensione e spegnimento della pompa: pressione PROLUNGATA del tasto centrale. Quando la pompa è accesa si illumina il primo led di colore blu;

• Alla riaccensione la pompa riprende l’impostazione che aveva allo spegnimento; Blocco o sblocco della tastiera del controller: pressione BREVE del tasto centrale. Con il blocco si illumina di rosso il simbolo “LOCK”.

• È possibile regolare la portata della pompa tramite scorrimento orario o antiorario nel settore circolare esterno al tasto di accensione (AREA SPEED): sono necessari più giri per completare la regolazione. Scorrendo il dito in senso orario la portata aumenta e i led si accendono in successione per indicare il punto di lavoro. Scorrendo in senso antiorario la portata diminuisce e si spengono i led in successione. Ripristino del Wi-Fi: pressione lunga dei tasti ECO e PAUSE ( entrambi contemporaneamente). Verrà avviato il ripristino del Wi-Fi, visibile dal simbolo del WiFi che rimarrà acceso senza lampeggiare. L’operazione di ripristino durerà 11” IMPOSTAZIONI

• Pressione breve del tasto MODE: si impostano in successione i MODE, piccole diminuzioni della velocità che chiameremo “varianti” rispetto a quella impostata. Saranno random per i primi tre MODE, sinusoidali per gli ultimi due, fino a tornare alla modalità NO MODE (tutti i led spenti), Fig. C.

• Pressione BREVE ECO: la pompa funziona a velocità ridotta (vedi sotto) per 7 ore. Durante la funzione si accende il led bianco di sinistra sotto il tasto ECO. La funzione riparte in automatico dopo 24h.

• Pressione LUNGA ECO: si regola tramite l’area “speed” la velocità ridotta per la funzione ECO fino anche a pompa ferma; durante la regolazione i led della ghiera centrale che indicano la velocità lampeggiano insieme al led blu di destra sotto il tasto ECO. Si ripreme ECO per memorizzare il valore.

• Pressione BREVE PAUSE: la pompa funziona a velocità ridotta (vedi sotto) per 10 minuti. Durante la funzione si accende il led bianco di destra sotto il tasto PAUSE. La funzione riparte in automatico dopo 24h.

• Pressione LUNGA PAUSE: si regola tramite l’area “speed” la velocità ridotta, fino anche a pompa ferma, per la funzione PAUSE; durante la regolazione i led della ghiera centrale che indicano la velocità lampeggiano insieme al led blu di sinistra sotto il tasto PAUSE. Si ripreme PAUSE per memorizzare il valore.

• La connessione WI-FI è sempre attiva come segnalato dalla luce blu del simbolo corrispettivo. Quando vengono alimentati pompa e controller, possono volerci alcuni secondi perché si attivi la connessione WI FI. Quando vengono attivati i programmi PRESET, i led della ghiera centrale seguono le variazioni di portata previste dal programma. Dopo alcuni minuti dall’ultimo comando tutti i led del controller si attenuano per risparmiare energia e la tastiera passa in modalità “blocco” con l’accensione del led LOCK.

• Per sbloccare la tastiera esercitare una pressione BREVE sul tasto centrale.

PERDITA DELLA CONNESSIONE WI-FI E NOTIFICA

Nel caso in cui la connessione Wi-Fi sia momentaneamente assente, la pompa continuerà a funzionare e l’utente verrà avvisato della mancanza di connessione attarverso una mail di notifica. Non appena la connessione sarà nuovamente disponibile, il collegamento della pompa via ContrALL verrà ripristinato automaticamente. MANUTENZIONE Per un corretto ed efficiente funzionamento SYNCRA SDC richiede una semplice ma necessaria manutenzione periodica. Staccare innanzitutto la spina dalla presa di corrente elettrica e procedere come di seguito:

3) Rimuovere la voluta dalla pompa ruotandola e contemporaneamente tirandola in avanti (in caso di incrostazioni questa

operazione potrebbe richiedere un po’ di forza).

4) Estrarre il rotore completo di flangia (Fig. 8).

5) Risciacquare il tutto in acqua corrente, utilizzando uno spazzolino per rimuovere eventuali incrostazioni.

6) Riassemblare tutto in ordine inverso assicurandosi che la guarnizione sia in posizione corretta e inserire la voluta,

bagnando la guarnizione per agevolarne l’inserimento. 7) Rimettere in posizione l’anello con i denti più grandi rivolti verso la pompa e chiuderlo premendo sulla linguetta fino ad udire un “click” (Fig. 9). Eventuali lesioni alla guarnizione anche di piccola entità, possono compromettere seriamente le prestazioni della pompa e pertanto ne comportano la sostituzione. IMPORTANTE: la scheda elettronica incorporata nella pompa è stata programmata per garantire 3 livelli di protezione:

• Protezione in caso di rotore bloccato: il blocco o il funzionamento anomalo del rotore potrebbe verificarsi a causa di sporco eccessivo. In questo caso la scheda elettronica interna attiverà 10 tentativi per far ripartire la pompa correttamente. Se la pompa dopo i 10 tentativi non dovesse ripartire automaticamente, il controller rimarrà alimentato ma il motore della pompa si spegnerà. In questo caso per riavviare la pompa sarà necessario togliere la spina dell’alimentatore alla presa di corrente, aspettare circa 30 secondi e re-inserire la spina.

• Protezione marcia a secco: protezione del motore in caso di funzionamento senza acqua. La pompa si arresta qualora funzioni senz’acqua. Quando la pompa viene estratta dall’acqua, il motore si ferma.

• Protezione termica: entra in funzione automaticamente per prevenire danni al motore quando il sensore incorporato nella pompa rileva un aumento consistente della temperatura ambiente. ATTENZIONE! Non sottostimate la forza magnetica del gruppo rotore. Se accidentalmente si perde un po’ la presa e l’alberino colpisce il cuscinetto posteriore in ceramica pura, il rischio di danneggiare lo stesso o il cuscinetto è molto alto. Un danno di questo tipo comporta costi elevati di riparazione. CONTRALL APP E IL SISTEMA DEGLI ALERTS Nei casi sopra descritti, l’utente che ha scaricatol’ APP ContrALL riceverà degli “alerts” che segnaleranno i problemi rilevati nella pompa affinchè ci si possa attivare un pronto intervento in tempo reale. MANUTENZIONE STRAORDINARIA E SOSTITUZIONE DEL GRUPPO ROTORE Per un’accurata pulizia o sostituzione del gruppo rotore procedere come segue: ripetere le operazioni di apertura come indicato nei punti 1, 2, 3, 4 del paragrafo Manutenzione. Si consiglia di lasciare la pompa sommersa in acqua e aceto per favorire la disincrostazione dell’interno pompa ed una più facile estrazione della boccola. Inserire l’uncino in dotazione all’interno del canotto della pompa (Fig. 10).

• Agganciare il cuscinetto e tirarlo verso l’esterno

• Pulire il cuscinetto sotto l’acqua corrente (non usare assolutamente detersivo o detergenti di qualsiasi genere perché inquinano l’acqua dell’acquario/laghetto: consigliamo di utilizzare una soluzione di acqua e aceto) eventualmente utilizzando uno spazzolino morbido per rimuovere i depositi calcarei. In caso sia molto usurato, sostituirlo con uno nuovo.

• Inserire nuovamente il cuscinetto nel canotto della pompa (Fig. 10) dopo averlo bagnato e spingerlo fino in fondo. ASSISTENZA Vi consigliamo di prendere visione dei nostri video Tutorial a supporto dell’installazione e manutenzione dei prodotti, disponibili nel canale ufficiale www.youtube.com/SICCEspa. AVVERTENZE PER IL CORRETTO SMALTIMENTO DEL PRODOTTO

AI SENSI DELLA DIRETTIVA EUROPEA 2002/96/EC

Alla fine della sua vita utile, il prodotto non deve essere smaltito insieme ai rifiuti urbani. Può essere consegnato presso gli appositi centri di raccolta differenziata predisposti dalle amministrazioni comunali, oppure presso i rivenditori che forniscono questo servizio. Smaltire separatamente un elettrodomestico consente di evitare possibili conseguenze negative per l’ambiente e per la salute favorendo il recupero dei materiali ed un importante risparmio energetico. GARANZIA Questo prodotto, con l’esclusione del gruppo rotore (2-2a Fig. B), è garantito per un periodo di 3 anni dalla data di acquisto, da difetti di materiale e lavorazione. Il certificato di garanzia deve essere compilato in ogni sua parte dal rivenditore e dovrà accompagnare l’apparecchio, nel caso in cui venga restituito per la riparazione, assieme allo scontrino fiscale o equivalente. La garanzia consiste nella sostituzione delle parti difettose qualora non siano stati rilevati uso improprio, manomissione o negligenza da parte dell’acquirente o dell’utente, rendendo nulla la garanzia con decadenza immediata. La garanzia è inoltre nulla in caso di mancanza dello scontrino fiscale d’acquisto o equivalente. Le spese di spedizione e rinvio sono a carico dell’acquirente. SCOPRI COME OTTENERE 5 ANNI DI GARANZIA SUL TUO PRODOTTO (Solo sulla pompa): per migliorare il servizio e la soddisfazione dei clienti, SICCE offre la possibilità di applicare 2 anni extra di garanzia semplicemente registrando il prodotto nel sito web www.sicce.com alla sessione “Sicce for you/Registrazione prodotto”. Garanzia Controller e Alimentatore: 2 anni. Compilare il modulo nelle sue parti e caricare elettronicamente la ricevuta d’acquisto del prodotto. ATTENZIONE! Depositi di calcare e la naturale usura dei componenti, potrebbero comportare un aumento della rumorosità della pompa, ma non pregiudicano in alcun modo il buon funzionamento della stessa. In questo caso raccomandiamo di sostituire il gruppo rotore.

CONSIGLI PER UNA LUNGA DURATA

Nel caso si preveda, dopo averla utilizzata una prima volta, di non impiegare la pompa per un periodo superiore alla settimana, si consiglia di estrarre il gruppo rotore dalla pompa, lavarlo attentamente, e conservare pompa e rotore separatamente.3130
