MANUALE UTENTE Ayra Pro 10 Sub RCF

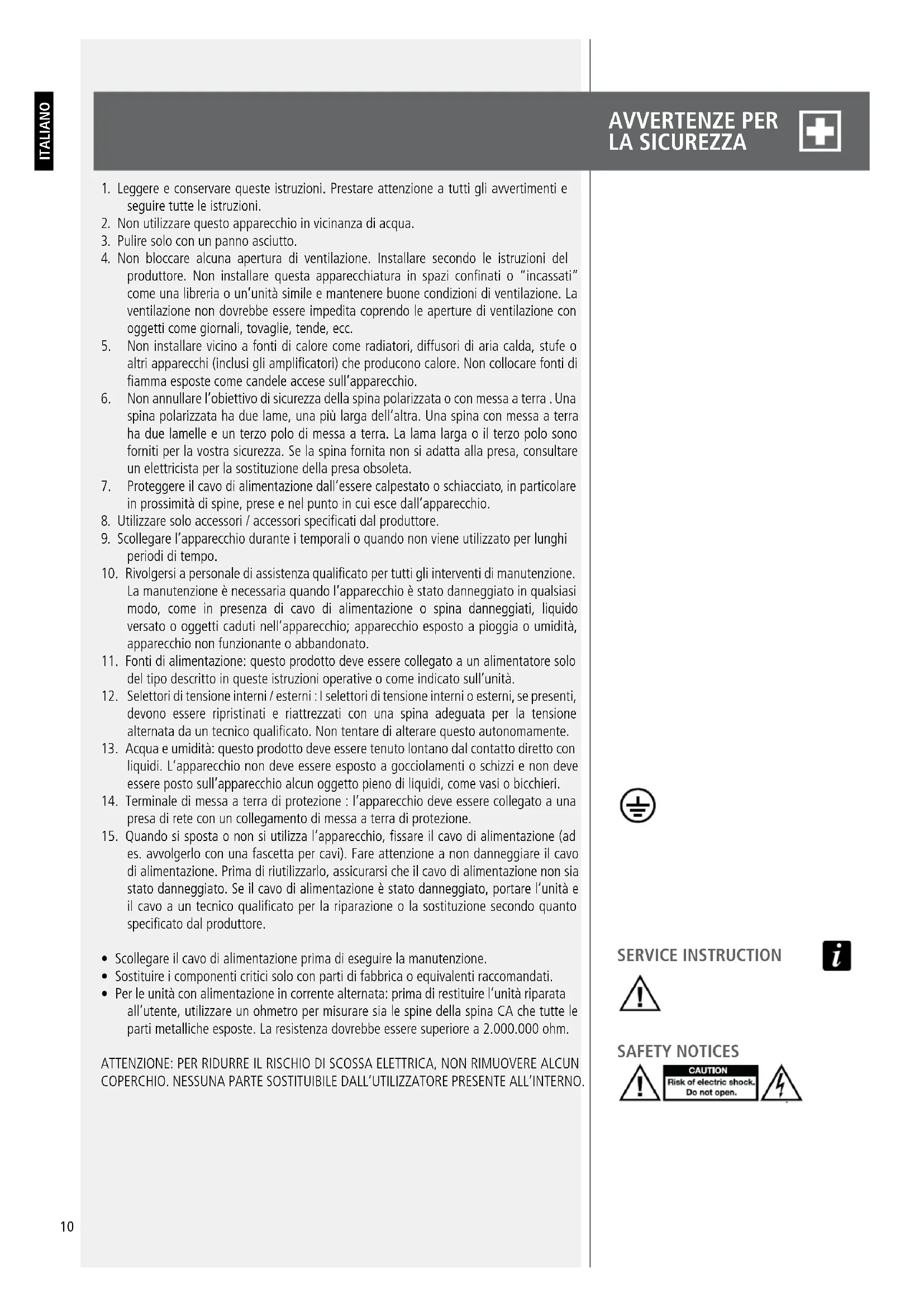

1. Leggere e conservare queste istruzioni. Prestare attenzione a tutti gli avvertimenti e

seguire tutte le istruzioni.

2. Non utilizzare questo apparecchio in vicinanza di acqua.

3. Pulire solo con un panno asciutto.

4. Non bloccare alcuna apertura di ventilazione. Installare secondo le istruzioni del

produttore. Non installare questa apparecchiatura in spazi confinati o “incassati” come una libreria o un’unità simile e mantenere buone condizioni di ventilazione. La ventilazione non dovrebbe essere impedita coprendo le aperture di ventilazione con oggetti come giornali, tovaglie, tende, ecc.

5. Non installare vicino a fonti di calore come radiatori, diffusori di aria calda, stufe o

altri apparecchi (inclusi gli amplificatori) che producono calore. Non collocare fonti di fiamma esposte come candele accese sull’apparecchio.

6. Non annullare l’obiettivo di sicurezza della spina polarizzata o con messa a terra . Una

spina polarizzata ha due lame, una più larga dell’altra. Una spina con messa a terra ha due lamelle e un terzo polo di messa a terra. La lama larga o il terzo polo sono forniti per la vostra sicurezza. Se la spina fornita non si adatta alla presa, consultare un elettricista per la sostituzione della presa obsoleta.

7. Proteggere il cavo di alimentazione dall’essere calpestato o schiacciato, in particolare

in prossimità di spine, prese e nel punto in cui esce dall’apparecchio.

8. Utilizzare solo accessori / accessori specificati dal produttore.

9. Scollegare l’apparecchio durante i temporali o quando non viene utilizzato per lunghi

10. Rivolgersi a personale di assistenza qualificato per tutti gli interventi di manutenzione.

La manutenzione è necessaria quando l’apparecchio è stato danneggiato in qualsiasi modo, come in presenza di cavo di alimentazione o spina danneggiati, liquido versato o oggetti caduti nell’apparecchio; apparecchio esposto a pioggia o umidità, apparecchio non funzionante o abbandonato.

11. Fonti di alimentazione: questo prodotto deve essere collegato a un alimentatore solo

del tipo descritto in queste istruzioni operative o come indicato sull’unità.

12. Selettori di tensione interni / esterni : I selettori di tensione interni o esterni, se presenti,

devono essere ripristinati e riattrezzati con una spina adeguata per la tensione alternata da un tecnico qualificato. Non tentare di alterare questo autonomamente.

13. Acqua e umidità: questo prodotto deve essere tenuto lontano dal contatto diretto con

liquidi. L’apparecchio non deve essere esposto a gocciolamenti o schizzi e non deve essere posto sull’apparecchio alcun oggetto pieno di liquidi, come vasi o bicchieri.

14. Terminale di messa a terra di protezione : l’apparecchio deve essere collegato a una

presa di rete con un collegamento di messa a terra di protezione.

15. Quando si sposta o non si utilizza l’apparecchio, fissare il cavo di alimentazione (ad

es. avvolgerlo con una fascetta per cavi). Fare attenzione a non danneggiare il cavo di alimentazione. Prima di riutilizzarlo, assicurarsi che il cavo di alimentazione non sia stato danneggiato. Se il cavo di alimentazione è stato danneggiato, portare l’unità e il cavo a un tecnico qualificato per la riparazione o la sostituzione secondo quanto specificato dal produttore.

• Scollegare il cavo di alimentazione prima di eseguire la manutenzione.

• Sostituire i componenti critici solo con parti di fabbrica o equivalenti raccomandati.

• Per le unità con alimentazione in corrente alternata: prima di restituire l’unità riparata all’utente, utilizzare un ohmetro per misurare sia le spine della spina CA che tutte le parti metalliche esposte. La resistenza dovrebbe essere superiore a 2.000.000 ohm. ATTENZIONE: PER RIDURRE IL RISCHIO DI SCOSSA ELETTRICA, NON RIMUOVERE ALCUN COPERCHIO. NESSUNA PARTE SOSTITUIBILE DALL’UTILIZZATORE PRESENTE ALL’INTERNO. SERVICE INSTRUCTION SAFETY NOTICES11 ITALIANO NOTE IMPORTANTI Per evitare fenomeni di rumorosità indotta sui cavi che trasportano segnali dai microfoni o di linea (per esempio 0dB), usare solo cavi schermati ed evitare di posarli nelle vicinanze di: - apparecchiature che producono campi elettromagnetici di forte intensità; - cavi di rete; - linee che alimentano altoparlanti. Gli apparati considerati nel presente manuale sono idonei per essere utilizzati in Ambienti Elettromagnetici da E1 a E3 come indicato nella Normativa EN 55103- 1/2: 2009.

- Collocare il prodotto lontano da fonti di calore e lasciare dello spazio libero intorno per garantire la circolazione dell’aria. - Non sovraccaricare questo prodotto per lunghi periodi. - Non forzare mai gli organi di comando (tasti, manopole ecc.). - Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura delle parti esterne. NOTE IMPORTANTI Prima di collegare ed utilizzare questo prodotto, leggere attentamente le istruzioni contenute in questo manuale, il quale è da conservare per riferimenti futuri. Il presente manuale costituisce parte integrante del prodotto e deve accompagnare quest’ultimo anche nei passaggi di proprietà, per permettere al nuovo proprietario di conoscere le modalità d’installazione e d’utilizzo e le avvertenze per la sicurezza. L’installazione e l’utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità. ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre mai questo prodotto alla pioggia o all’umidità. NOTE IMPORTANTI ATTENZIONE PRECAUZIONI D’USO TENSIONE PERICOLOSA: il simbolo del lampo con punta a freccia all’interno del triangolo equilatero serve ad avvisare l’utente della presenza di “tensioni pericolose” non isolate all’interno del contenitore del prodotto che possono essere di ampiezze sufficienti a costituire un rischio di scossa elettrica. ISTRUZIONI: Il punto esclamativo all’interno del triangolo equilatero ha lo scopo di avvisare l’utente della presenza di importanti istruzioni operative e di manutenzione (assistenza) nella documentazione che accompagna questo apparecchio. AVVERTENZA: per ridurre il rischio di incendi o scosse elettriche, non esporre questo apparecchio alla pioggia o all’umidità. Le apparecchiature elettriche non dovrebbero MAI essere conservate o immagazzinate in ambienti umidi. ATTENZIONE (solo per i modelli U.S.A. e CANADA): PER EVITARE SCOSSE ELETTRICHE NON UTILIZZARE QUESTA SPINA (POLARIZZATA) CON UN CAVO DI PROLUNGA, PRESA O ALTRO USCITA A MENO CHE LE LAME POSSONO ESSERE INSERITE COMPLETAMENTE IN MODO DA EVITARE L’ESPOSIZIONE DELLA LAMA. NOTES IMPORTANTES12 ITALIANO DESCRIZIONE GENERALE AYRA PRO10 SUB è un subwoofer monitor di riferimento da studio progettato per applicazioni professionali, ma ugualmente adatto al tuo studio di registrazione casalingo. Il subwoofer AYRA PRO10 SUB dispone di un potente woofer in composito da 10” dotato di bobina mobile da 2,5” a doppio strato pilotato da un amplificatore True Active 300W-RMS ClassD. AYRA PRO10 SUB è ottimizzato per offrire il miglior suono per una varietà di applicazioni. Sia che tu stia lavorando con un mix nearfield nel tuo studio o una regia broadcast, o semplicemente hai bisogno di ottimi diffusori per il tuo sistema di intrattenimento domestico, avrai bisogno di un suono definito e potente. Grazie alle porte bass reflex frontali, AYRA PRO10 SUB dirige la porzione maggiore di energia in avanti, lontano dalle pareti posteriori. PERFORMANCE

DI ULTIMA GENERAZIONE

INGRESSI STEREO XLR (BAL / UNBAL), JACK TRS. Il sistema accetta connettori di ingresso JACK TRS o XLR. Questi ingressi bilanciati possono essere utilizzati per collegare sorgenti audio bilanciate o sbilanciate a livello di linea.

RCA INPUT (UNBAL). Il sistema accetta connettori di ingresso RCA. Questi ingressi sbilanciati possono essere utilizzati per collegare sorgenti audio sbilanciate a livello di linea.

USCITE STEREO XLR (BAL). Uscite bilanciate stereo destinate al collegamento dei monitor adottati nel sistema. Gli studio monitor collegati a queste uscite subiscono l’azione del filtro passa alto (CROSSOVER KNOB –

PHASE SWITCH. Questo switch permette di rovesciare di 180° la fase del segnale in ingresso; utile, in qualche caso, per correggere un non perfetto posizionamento di AYRA PRO10 SUB rispetto ai monitor collegati.

VOLUME IN INGRESSO. Questo potenziometro regola il livello in ingresso al subwoofer AYRA PRO10 SUB.

CROSSOVER KNOB. Questo potenziometro permette di selezionare la frequenza di incrocio tra il subwoofer AYRA PRO10 SUB e i monitor collegati. La regolazione permette un taglio di frequenze da 50Hz a 120Hz, consentendo al subwoofer di riprodurre le basse frequenze selezionate.

BYPASS FOOTSWITCH. Connettere a questo jack TS un pedale switch unlatch (monostabile) per bypassare la funzione subwoofer. Quando il subwoofer è bypassato il segnale passa direttamente dagli ingressi stereo alle uscite stereo bypassando anche il controllo di crossover. Premere nuovamente lo switch a pedale per ristabilire la funzione subwoofer.

INTERRUTTORE GENERALE DI ALIMENTAZIONE. L’interruttore di alimentazione accende e spegne l’alimentazione CA.

Il connettore di ingresso XLR segue il seguente standard AES: PIN 1 = TERRA (GROUND ; SHIELD) PIN 2 = LATO CALDO (HOT ; +) PIN 3 = LATO FREDDO (COLD ; -) CONNESSIONI AYRA PRO10 SUB dispone di un alimentatore interno universale con selettore della tensione di alimentazione. Lo switch consente di selezionare la tensione di rete con cui alimentare il subwoofer AYRA PRO10 SUB. Con lo switch posizionato a destra, si seleziona una tensione di rete a 220/240V~ 50-60Hz, con lo switch posizionato a sinistra la tensione di alimentazione selezionata sarà 90/110V~ 50-60Hz.

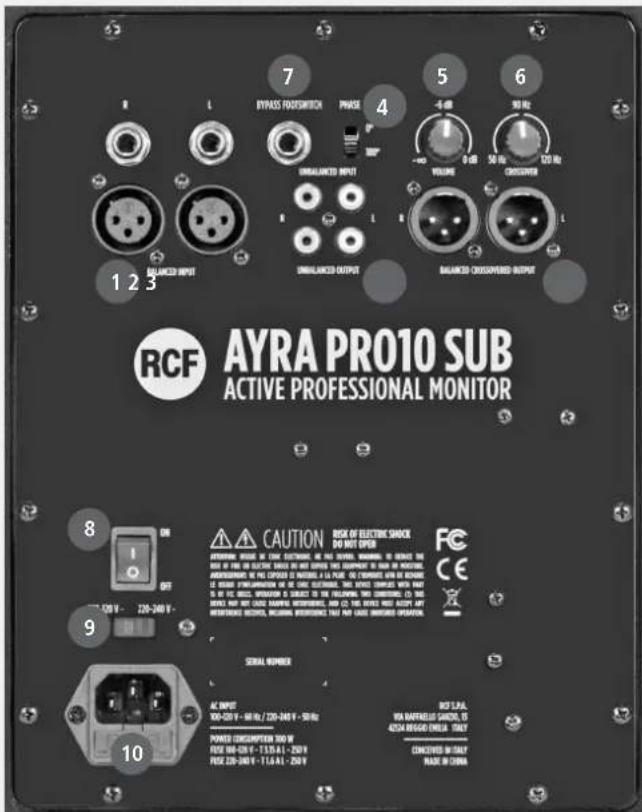

Sul pannello posteriore trovano posto anche tutti i controlli, gli ingressi, le uscite di segnale e di alimentazione.

Potete inserire il connettore di alimentazione e il connettore di segnale, ma prima di accendere il diffusore assicuratevi di selezionare la tensione di alimentazione corrispondente a quella del paese di utilizzo del dispositivo, che il controllo di volume sia al minimo sia sul diffusore che sulla sorgente sonora collegata al diffusore; è importante anche che la sorgente sonora sia già accesa al momento in cui viene acceso il diffusore a lui collegato. Queste due precauzioni vi eviteranno innanzitutto di accendere i diffusori in presenza di elevati segnali in ingresso (evitando di causare danni al diffusore stesso ma soprattutto alle persone che vi si possono trovare davanti), evitando inoltre di far arrivare agli altoparlanti e agli ascoltatori fastidiosi “bump” causati dall’accensione delle apparecchiature audio a monte dei diffusori. Infatti è buona regola che i diffusori amplificati e gli amplificatori in genere siano sempre le ultime apparecchiature ad essere accese e le prime ad essere spente alla fine del loro utilizzo. A questo punto potete accendere il diffusore e alzare il controllo di livello fino alla linea marcatrice presente sulla scala tra “0” e “MAX”, per poi correggere successivamente il livello a seconda delle necessità.

SELETTORE DELLA TENSIONE DI RETE. Questo switch consente di selezionare la tensione di rete con cui alimentare il subwoofer AYRA PRO10 SUB. Con lo switch posizionato a destra si seleziona una tensione di rete a 220/240V~ 50-60Hz, con lo switch posizionato a sinistra la tensione di alimentazione selezionata sarà 90/110V~ 50-60Hz. IMPORTANTE: prima dell’uso, selezionare la tensione di alimentazione corrispondente a quella del paese di utilizzo del dispositivo.
