MANUALE UTENTE T 71 Classic Kärcher

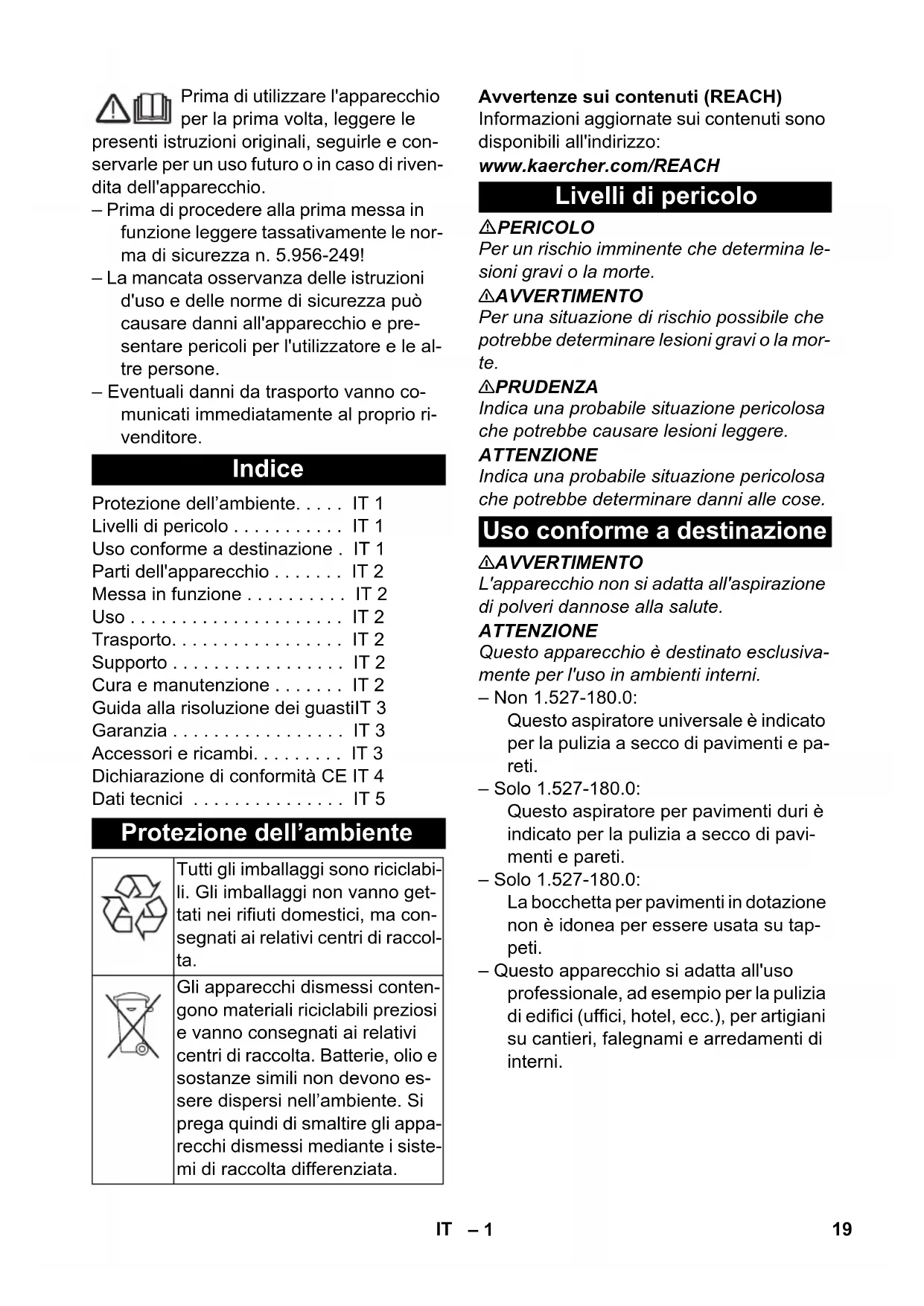

Référence Longueur de câble EU 6.650-389.0 7,5 m GB 6.650-429.0 7,5 m 18 FR– 1 Prima di utilizzare l'apparecchio per la prima volta, leggere le presenti istruzioni originali, seguirle e con- servarle per un uso futuro o in caso di riven- dita dell'apparecchio. – Prima di procedere alla prima messa in funzione leggere tassativamente le nor- ma di sicurezza n. 5.956-249! – La mancata osservanza delle istruzioni d'uso e delle norme di sicurezza può causare danni all'apparecchio e pre- sentare pericoli per l'utilizzatore e le al- tre persone. – Eventuali danni da trasporto vanno co- municati immediatamente al proprio ri- venditore. Avvertenze sui contenuti (REACH) Informazioni aggiornate sui contenuti sono disponibili all'indirizzo: www.kaercher.com/REACH PERICOLO Per un rischio imminente che determina le- sioni gravi o la morte. 몇 AVVERTIMENTO Per una situazione di rischio possibile che potrebbe determinare lesioni gravi o la mor- te. 몇 PRUDENZA Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere. ATTENZIONE Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose. 몇 AVVERTIMENTO L'apparecchio non si adatta all'aspirazione di polveri dannose alla salute. ATTENZIONE Questo apparecchio è destinato esclusiva- mente per l'uso in ambienti interni. – Non 1.527-180.0: Questo aspiratore universale è indicato per la pulizia a secco di pavimenti e pa- reti. – Solo 1.527-180.0: Questo aspiratore per pavimenti duri è indicato per la pulizia a secco di pavi- menti e pareti. – Solo 1.527-180.0: La bocchetta per pavimenti in dotazione non è idonea per essere usata su tap- peti. – Questo apparecchio si adatta all'uso professionale, ad esempio per la pulizia di edifici (uffici, hotel, ecc.), per artigiani su cantieri, falegnami e arredamenti di interni. Indice Protezione dell’ambiente... IT 1 Livelli di pericolo ... IT 1 Uso conforme a destinazione . IT 1 Parti dell'apparecchio ... IT 2 Messa in funzione ... IT 2 Uso ... IT 2 Trasporto... IT 2 Supporto ... IT 2 Cura e manutenzione ... IT 2 Guida alla risoluzione dei guastiIT 3 Garanzia ... IT 3 Accessori e ricambi... IT 3 Dichiarazione di conformità CE IT 4 Dati tecnici ... IT 5 Protezione dell’ambiente Tutti gli imballaggi sono riciclabi- li. Gli imballaggi non vanno get- tati nei rifiuti domestici, ma con- segnati ai relativi centri di raccol- ta. Gli apparecchi dismessi conten- gono materiali riciclabili preziosi e vanno consegnati ai relativi centri di raccolta. Batterie, olio e sostanze simili non devono es- sere dispersi nell’ambiente. Si prega quindi di smaltire gli appa- recchi dismessi mediante i siste- mi di raccolta differenziata. Livelli di pericolo Uso conforme a destinazione 19IT– 2 1 Sacchetto filtro plissettato 2 Raccordo di aspirazione 3 Tubo flessibile di aspirazione 4 Targhetta 5 Maniglia trasporto 6 Portatubo 7 Reggicavo 8 Cavo di alimentazione 9 Testa aspirante 10 Dispositivo di blocco della testa di aspi- razione 11 Ruota pivottante 12 Contenitore sporcizia 13 Interruttore principale 14 Commutatore superficie dura/tappeti (in funzione alla dotazione) 15 Bocchetta pavimenti 16 Tubo rigido di aspirazione 17 Regolatore di potenza aspirazione (continuo) (in funzione alla dotazione) 18 Gomito 19 Cesto per filtro principale 20 Filtro protezione motore 1 Funzionamento con sacchetto filtro 2 Funzionamento senza sacchetto filtro Verificare se il cesto del filtro principale sia inserito nell'apparechio. Sbloccare e staccare la testa aspirante. Rimuovere il cesto del filtro principale. Introdurre il sacchetto filtro plissettato. Inserire il cesto del filtro principale. Rimettere la testa aspirante e bloccarla. Inserire la spina di alimentazione. Attivare l'apparecchio dall'interruttore principale. Non 1.527-180.0: Impostare il commutatore della boc- chetta per pavimenti su Superficie dura o Tappeto. Solo ProT 200: Regolare la forza di aspirazione sul re- golatore di potenza aspirazione (conti- nuo). Eseguire la pulizia. Disattivare l'apparecchio dall'interrutto- re principale. Staccare la spina. Svuotare il serbatoio. Pulire l’apparecchio all’interno e all’esterno aspirando e passando la su- perficie con un panno umido. 몇 PRUDENZA Pericolo di lesioni e di danneggiamento! Ri- spettare il peso dell'apparecchio durante il trasporto. Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vi- gore affinché non possa scivolare e ri- baltarsi. 몇 PRUDENZA Pericolo di lesioni e di danneggiamento! Ri- spettare il peso dell'apparecchio durante la conservazione. Questo apparecchio può essere conserva- to solo in ambienti interni. PERICOLO Disattivare l'apparecchio ed estrarre la spi- na di alimentazione prima di effettuare in- terventi sull'apparecchio. Pulire il cesto del filtro principale (lava- bile) all'occorrenza sotto acqua corren- te. Parti dell'apparecchio Messa in funzione Modalità operative Montaggio del sacchetto filtro Uso Accendere l’apparecchio Modalità pulizia Spegnere l’apparecchio A lavoro ultimato Trasporto Supporto Cura e manutenzione Pulire il cesto del filtro principale 20 IT– 3 ATTENZIONE Rischio di danneggiamento. Il cesto del fil- tro principale non deve essere inserito mai bagnato. Sbloccare e staccare la testa aspirante. Rimuovere il filtro di protezione motore. inserire un nuovo filtro protezione moto- re. Rimettere la testa aspirante e bloccarla. PERICOLO Disattivare l'apparecchio ed estrarre la spi- na di alimentazione prima di effettuare in- terventi sull'apparecchio. – È scattato il termoprotettore del motore. Cambiare il sacchetto filtro a vello. Sostituire il filtro protezione motore. Verificare che tutti i componenti siano li- beri da otturazioni. Il riavvio è possibile dopo il raffreddamento della turbina del motore dopo ca. 30 minuti. Controllare la presa e il fusibile dell'ali- mentazione di corrente. Controllare il cavo e la spina di rete dell'apparecchio. Accendere l’apparecchio. Rimuovere eventuali otturazioni dalla bocchetta di aspirazione, dal tubo rigido di aspirazione o dal tubo flessibile di aspirazione. Cambiare il sacchetto filtro a vello. Pulire il cesto del filtro principale sotto acqua corrente. Rimettere/Bloccare correttamente la te- sta aspirante. Sostituire il tubo flessibile di aspirazione difettoso. Sostituire il filtro protezione motore. Cambiare il sacchetto filtro a vello. Controllare la sede del sacchetto filtro plissettato. Rimettere/Bloccare correttamente la te- sta aspirante. Inserire un cesto del filtro principale non danneggiato. Inserire correttamente il filtro di prote- zione motore. Se il guasto persiste, rivolgersi al servi- zio di assistenza clienti per un controllo. Le condizioni di garanzia valgono nel ri- spettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gra- tuitamente eventuali guasti all’apparecchio, se causati da difetto di materiale o di produ- zione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, op- pure al più vicino centro di assistenza auto- rizzato, esibendo lo scontrino di acquisto. – Impiegare esclusivamente accessori e ricambi autorizzati dal produttore. Ac- cessori e ricambi originali garantiscono che l’apparecchio possa essere impie- gato in modo sicuro e senza disfunzio- ni. – La lista dei pezzi di ricambio più comuni è riportata alla fine del presente manua- le d'uso. – Maggiori informazioni sulle parti di ri- cambio sono reperibili al sito www.kaer- cher.com alla voce “Service”. Sostituire il filtro protezione motore Guida alla risoluzione dei guasti L'apparecchio si spegne durante il funzionamento La turbina di aspirazione non funziona La forza aspirante diminuisce Fuoriuscita di polvere durante l'aspirazione Servizio assistenza Garanzia Accessori e ricambi 21IT– 4 Con la presente si dichiara che la macchina qui di seguito indicata, in base alla sua con- cezione, al tipo di costruzione e nella ver- sione da noi introdotta sul mercato, è con- forme ai requisiti fondamentali di sicurezza e di sanità delle direttive CE. In caso di mo- difiche apportate alla macchina senza il no- stro consenso, la presente dichiarazione perde ogni validità. 5.966-384 I firmatari agiscono su incarico e con la pro- cura dell’amministrazione. Responsabile della documentazione: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2014/09/01 Dichiarazione di conformità

Regolamentazioni applicate 666/2013 CEO Head of Approbation 22 IT– 5 Dati tecnici T 7/1 Classic T 7/1 Classic 1.527-180.0 ProT 200 Tensione di rete V 220-240 220-240 220-240 Frequenza Hz 1~ 50-60 1~ 50-60 1~ 50-60 Capacità serbatoio l 7 7 7 Quantità d'aria (max.) l/s 40 40 40 Sotto pressione (max.) kPa (mbar) 23,0 (230) 23,0 (230) 23,0 (230) Grado di protezione II II II Attacco per tubo di aspirazione (C-DN/C-ID) mm 35 35 32 Lunghezza x larghezza x Altezza mm 375 x 285 x

dB(A) 2 2 2 Valore di vibrazione mano-braccio m/s

0,2 0,2 0,2 Design ecologico secondo 666/2013 Classe di efficienza energia -- D B D Consumo energetico annuale in- dicativo kWh/a 40,6 29,9 40,6 Classe di pulizia tappeti -- E -- E Classe di pulizia di pavimenti duri -- C C C Classe di emissione della polvere -- G G G Livello di potenza sonora L

dB(A) 75 75 75 Potenza nominale assorbita W 1000 1000 1000 Cavo di ali- mentazione H05VV-F 2x0,75 mm
