14421 - Rilevatore Vimar - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Rivelatore di gas GPL
Marca	Vimar
Modello	14421 (Gas Stop GPL)
Gas rilevato	GPL (Gas di Petrolio Liquefatto)
Alimentazione	230 V~ ±10% 50-60 Hz
Tipo di sensore	Semiconduttore a biossido di stagno con filtro fisico
Soglia di allarme	9% L.I.E. (isobutano)
Segnalazione ottica	LED verde (funzionamento normale), LED gialla (guasto/connessione assente), LED rossa (allarme)
Segnalazione acustica	Cicalino piezoelettrico 85 dB a 1 m
Uscita relè	Contatto invertitore, 5 A 250 V~ (per Plana)
Uscita elettrovalvola	Morsetti 6-7 per elettrovalvola VIMAR 16590 o equivalente NA 12 Vcc 13 W
Dimensioni (A x L x P)	80 x 80 x 30 mm (da incasso)
Peso	Circa 200 g
Durata	5 anni dall'installazione
Grado di protezione	IP40 (da incasso)
Temperatura di funzionamento	da -10 °C a +40 °C
Umidità relativa	30-90% senza condensa
Installazione	Da incasso (serie Plana)
Conformità	Direttiva BT, Direttiva EMC, norme CEI 216-8, EN 50270
Manutenzione	Pulizia con panno umido; test periodico con cartuccia di gas test VIMAR
Sicurezza	Non aprire l'apparecchio; non esporre a solventi, vapori, ecc.
Parti di ricambio e riparabilità	Nessuna parte smontabile; sostituire l'apparecchio dopo 5 anni

Domande frequenti - 14421 Vimar

Come installare il rivelatore di gas Vimar 14421?

L'installazione deve essere eseguita da un professionista abilitato. Il rivelatore si posiziona a 20-30 cm dal pavimento per il GPL (poiché più pesante dell'aria), a una distanza di 3-4 m dalla caldaia o dagli apparecchi a gas. Evitare zone umide, polverose o vicine a ventilatori. Collegare l'alimentazione 230 V~ ai morsetti L e N e l'elettrovalvola ai morsetti 6 e 7 (dopo aver rimosso la resistenza di carico).

Come testare il funzionamento del rivelatore?

Utilizzare esclusivamente la cartuccia di gas test VIMAR (01899). Tenerla verticale, valvola verso l'alto, e premere l'erogatore sulla griglia inferiore. Azionare una volta l'erogatore: il rivelatore deve attivare l'allarme (LED rossa, suono) e dopo 20 s comandare la chiusura dell'elettrovalvola. Una volta superato il test, riarmare manualmente l'elettrovalvola.

Cosa fare in caso di allarme gas?

Mantenere la calma. Spegnere tutte le fiamme e gli apparecchi a gas. Chiudere il rubinetto principale del gas. Non accendere né spegnere alcun apparecchio elettrico. Aprire porte e finestre per arieggiare. Non telefonare all'interno. Se l'allarme persiste, abbandonare l'edificio e chiamare i soccorsi dall'esterno.

Qual è il significato dei LED sul rivelatore?

LED verde fissa: funzionamento normale. LED gialla lampeggiante: elettrovalvola non collegata o resistenza di carico assente. LED gialla fissa: sensore difettoso. LED rossa fissa: allarme gas. Durante il preriscaldamento (60 s), i LED verde e giallo sono accesi.

Come sostituire il rivelatore dopo 5 anni?

Il rivelatore Vimar 14421 ha una durata di 5 anni. Trascorso questo termine, deve essere sostituito completamente da un professionista. Per i modelli da parete (01895/01896), il sensore interno può essere sostituito una sola volta per prolungare a 10 anni, ma ciò non è applicabile al modello da incasso 14421.

Posso utilizzare il rivelatore con un'elettrovalvola di un'altra marca?

Sì, ma è necessario utilizzare i morsetti 3-4-5 (relè invertitore) per un'elettrovalvola diversa dalla VIMAR 16590. Non rimuovere la resistenza di carico dai morsetti 6-7. Assicurarsi che l'elettrovalvola sia a riarmo manuale e rispetti le capacità del relè (5 A 250 V~ per Plana).

Qual è la durata del rivelatore Vimar 14421?

La durata è di 5 anni dalla data di installazione. Annotare la data di sostituzione sull'etichetta fornita. Dopo questo periodo, il rivelatore deve essere sostituito per garantirne l'affidabilità.

Come pulire il rivelatore di gas?

Pulire l'apparecchio con un panno umido esclusivamente. Non utilizzare solventi, detergenti o prodotti chimici. Assicurarsi che le griglie di aerazione non siano ostruite.

Dove installare il rivelatore di gas GPL (modello 14421)?

Il rivelatore GPL deve essere installato a 20-30 cm dal pavimento (poiché il GPL è più pesante dell'aria). A una distanza da 1 a 4 metri dagli apparecchi a gas, e ad almeno 1,5 metri da cucine o fornelli. Evitare luoghi chiusi (tende, armadi) e zone umide.

Cosa fare se il LED giallo lampeggia?

Il LED giallo lampeggiante indica che l'elettrovalvola o la resistenza di carico non è collegata correttamente ai morsetti 6 e 7. Verificare il cablaggio. Fintanto che questo guasto persiste, il rivelatore funziona ma non aziona l'elettrovalvola in caso di allarme.

MANUALE UTENTE 14421 Vimar

Rivelatore gas metano - Rivelatore GPL

Methane gas detector - LPG detector

Da compilare da parte dell'installatore

Data di installazione

Data di sostituzione

Date of replacement

Apparecchi da parete: data di sostituzione del sensore

Rivelatore elettronico di gas GPL con segnalazione acustica e ottica e comando di elettrovalvola, alimentazione 230 V\~50-60 Hz.

Rivelatore elettronico di gas Metano con segnalazione acustica e ottica e comando di elettrovalvola, alimentazione 230 V\~50-60 Hz.

Il rivelatore ha una durata di 5 ANNI dal momento in cui viene installato.

Nel caso dei rivelatori da parete 01895 e 01896, la durata può essere prolungata a 10 anni sostituendo, alla scadenza del quinto anno, il sensore interno (VIMAR 01895.G sensore per Gas Stop GPL, VIMAR 01896.M sensore per Gas Stop Metano). Il sensore può essere sostituito una sola volta e solamente da personale qualificato.

Si ricordi di apporre la targhetta con la data di sostituzione nell'apposito spazio sul fronte dell'apparecchio (per i dispositivi da incasso) o di indicare la data nell'apposita etichetta da apporre sul fianco dell'apparecchio (per i dispositivi da parete), oltre che nell'interno di copertina di questo libretto istruzioni.

Verificare prima dell'installazione che nel rivelatore sia presente la resistenza di carico collegata ai morsetti 6 e 7 (\~ 1 kΩ).

Per il collegamento della elettrovalvola VIMAR 16590 o di elettrovalvole normalmente aperte (NO) a riarmo manuale 12 V d.c. 13 W con energia di eccitazione non superiore a 0,4 Joule utilizzare i morsetti 6 e 7 rimuovendo la resistenza di carico.

Per il collegamento di elettrovalvole di altro tipo ed eventuali segnalazioni aggiuntive di allarme utilizzare i morsetti 3-4-5 relativi al relé di uscita con contatto pulito di scambio e non rimuovere la resistenza di carico dai morsetti 6 e 7 (per la portata del relè vedere il capitolo "Caratteristiche tecniche" a pag. 13).

INDICE

Per l'installatore

1. Installazione Gas Stop 3

2. Collegamenti.... 5 Esempi di collegamento.... 8

Esempi di installazione e cablaggio apparecchi da parete 10

1. Messa in servizio e controllo funzionamento.... 12

2. Caratteristiche tecniche 13

3. Regole di installazione 14

4. Conformità normativa 14

5. Regole di smaltimento 14

Sensore di ricambio e sua installazione 22

Per l'utente 15

1. Descrizione Gas Stop.... 16

2. Indicazioni esterne 16

3. Funzionamento.... 18

4. Anomalie 19

5. Controllo periodico 19

6. Comportamento in caso di fuga di gas. 20

7. Awvertenze 20

Per l'installatore

1. Installazione Gas Stop

Rivolgersi a tecnici autorizzati per le operazioni di installazione, manutenzione ordinaria e straordinaria e per la messa fuori servizio dell'apparecchio.

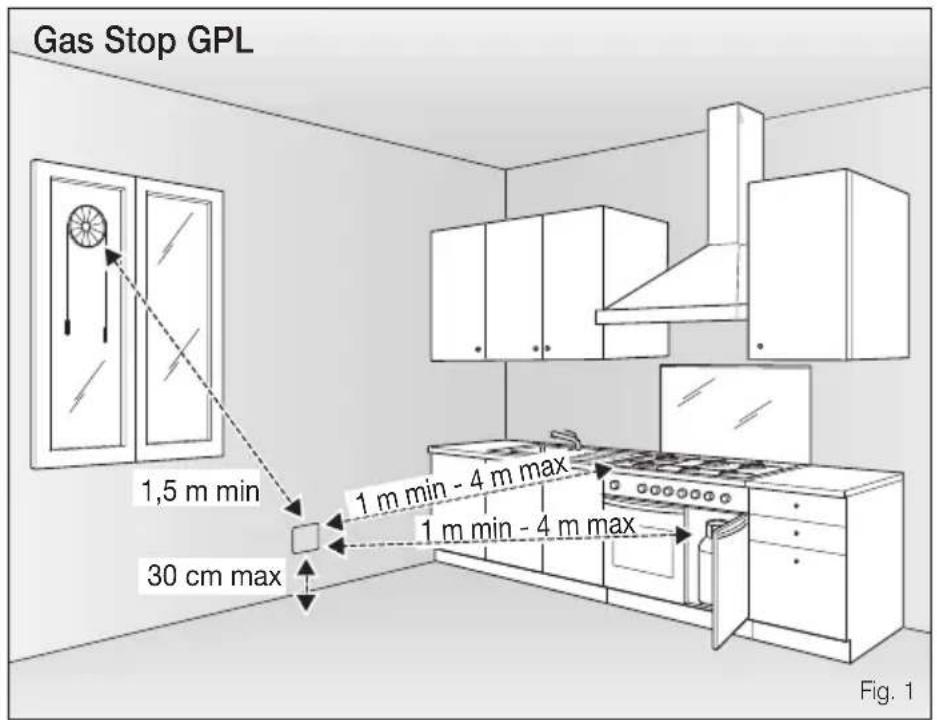

Il rivelatore GPL o metano deve essere installato in una posizione interessata dalla circolazione naturale dell'aria, a una distanza non superiore a 3-4 m da caldaie, scaldabagni, fornelli, bombole di gas e a una distanza di 20-30 cm dal piano di calpestio (figura 1 - Gas Stop GPL) o a una distanza di 20-30 cm dal soffitto (figura 2 - Gas Stop Metano).

ITALIANO - 3

Il rivelatore GPL o metano non deve essere installato:

• all'aperto
• vicino a fornelli e apparecchi di cottura
  • vicino a lavandini e rubinetti d'acqua
• vicino ad aspiratori d'aria, finestre, ventilatori, ecc.
• in ambienti eccessivamente umidi o secchi
• in ambienti dove sporco o polvere possono ostruire le griglie o bloccare il sensore
• dove la temperatura supera i limiti di funzionamento del rilevatore (da -10^ C a +40^ C)
  • non installare in spazi chiusi (dietro tende, dentro armadi, ecc.).

4 - ITALIANO

Per l'installatore

2. Collegamenti

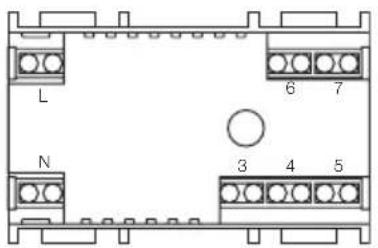

• morsetti L - N: alimentazione 230 V\~ ±10% 50-60 Hz
• morsetti 6 - 7: collegamento elettrovalvola VIMAR 16590 o elettrovalvola a riarmo manuale NO 12 V d.c. 13 W con energia di eccitazione non superiore a 0,4 Joule previa rimozione della resistenza di carico
• morsetti 3 - 4 - 5: relé di uscita a contatto pulito in scambio per collegamento di segnalazioni aggiuntive di allarme e di elettrovalvole di tipo diverso da quella sopra indicata (morsetti 3-4 se normalmente chiusa; morsetti 4-5 se normalmente aperta)

Tutte le elettrovalvole devono essere di tipo a riarmo manuale.

Qualora non venisse collegata ai morsetti 6 e 7 una elettrovalvola del tipo indicato o la resistenza di carico, il LED giallo ⚠ del rivelatore lampeggia durante il normale funzionamento ad indicare la mancanza di collegamento; ciò, comunque, non pregiudica le prestazioni del prodotto.

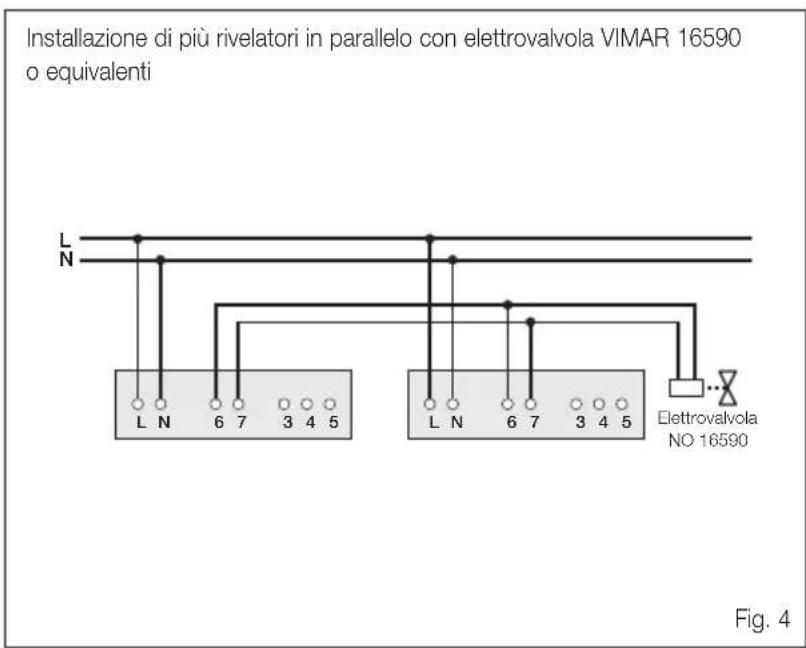

Si possono collegare più rivelatori in uno stesso edificio (ambienti diversi) i quali comandino un'unica elettrovalvola. In tal caso l'alimentazione di ogni rivelatore deve essere portata sui morsetti

L e N rispettando la polarizzazione (L con L; N con N) e le uscite per l'elettrovalvola di ogni rivelatore devono essere collegate in parallelo tra loro, rispettando la numerazione dei morsetti (6 con 6; 7 con 7).

In tal modo una fuga di gas in uno qualsiasi degli ambienti provo- cherà il blocco dell'erogazione del gas chiudendo l'elettrovalvola, mentre la segnalazione ottico/acustica del rivelatore che ha inviato l'impulso elettrico di chiusura indicherà in quale ambiente si è manifestata la fuga di gas (vedere esempio figura 4).

NOTE

Idea: art. 16591 - 16592

8000: art. 08496 - 08497

Apparecchi da parete: art. 01895 - 01896

Il circuito di alimentazione a 230 V\~, l'uscita per l'elettrovalvola a 12 V d.c. e il relè di uscita a contatto pulito sono separati tra loro da un doppio isolamento. Questo significa che al relè può essere collegata, indifferentemente, un'elettrovalvola alimentata a tensione di rete oppure a tensione SELV e che l'uscita per l'elettrovalvola a 12 V d.c. fornisce una tensione SELV.

Apparecchi da parete: art. 01895 - 01896

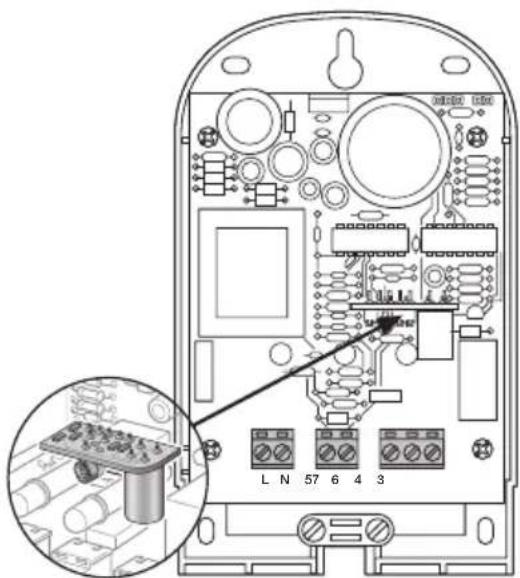

La durata può essere prolungata a 10 anni sostituendo, alla scadenza del quinto anno, il sensore interno (VIMAR 01895.G sensore per Gas Stop GPL, VIMAR 01896.M sensore per Gas Stop Metano). Il sensore può essere sostituito una sola volta e solamente da personale qualificato.

Eikon: art. 20420 - 20421

Arké: art. 19420 - 19421

Plana: art. 14420 - 14421

Il circuito di alimentazione a 230 V\~ e l'uscita per l'elettrovalvola a 12 V d.c. sono separati tra loro da un doppio isolamento. Questo significa che l'uscita fornisce una tensione SELV.

Il relè di uscita a contatto pulito è separato da un isolamento singolo. Questo significa che può essere collegata un'elettrovalvola alimentata a tensione di rete.

Gas Stop GPL

art. 20421

art. 19421

art. 14421

Gas Stop Metano

art. 20420

art. 19420

art. 14420

Gas Stop GPL

art. 16591

art. 08496

Gas Stop Metano

art. 16592

art. 08497

Per l'installatore

Esempi di collegamento

8 - ITALIANO

Per l'installatore

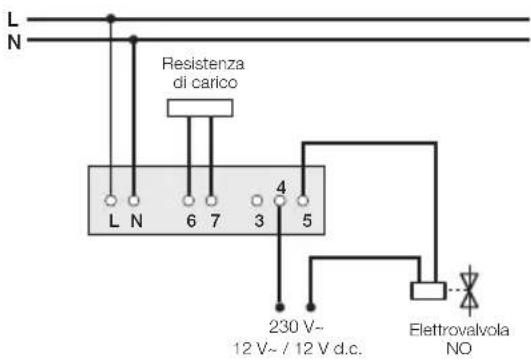

Installazione di un singolo rivelatore con elettrovalvola a riarmo manuale (NC 230 V\~/12 V\~/12 V d.c. Idea, 8000, parete) (NC-230 V\~ Eikon, Arké, Plana)

Per la portata del relè vedere il capitolo "Caratteristiche tecniche" a pag. 13.

Fig. 5 Fig. 6

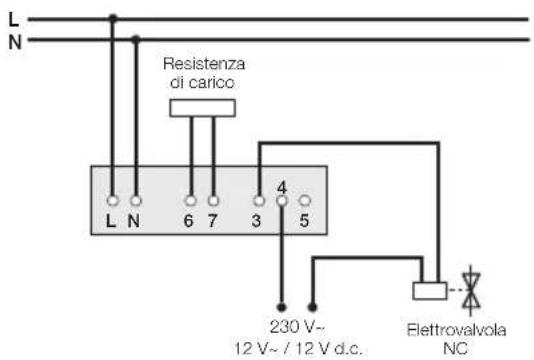

Installazione di un singolo rivelatore con elettrovalvola a riarmo manuale (NO 230 V\~/12 V\~/12 V d.c. Idea, 8000, parete) (NO-230 V\~ Eikon, Arké, Plana)

Per la portata del relè vedere il capitolo "Caratteristiche tecniche" a pag. 13.

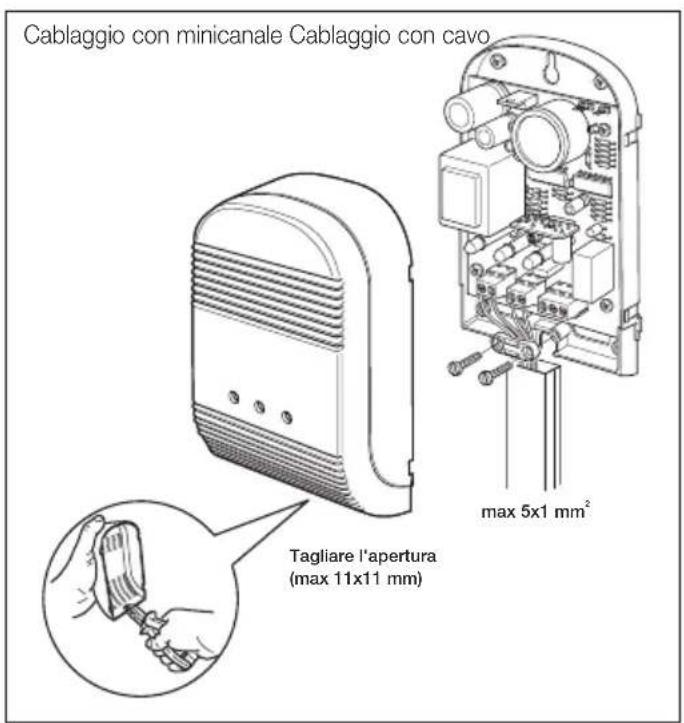

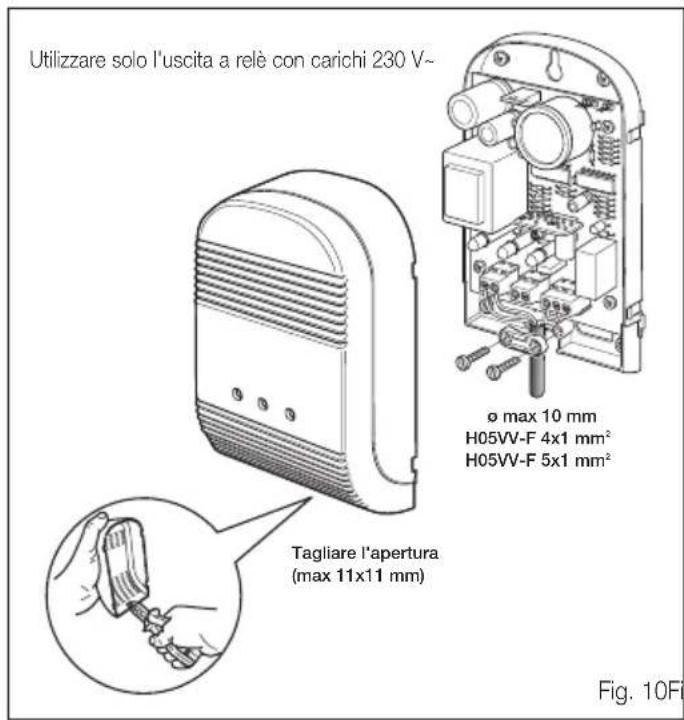

Esempi di installazione e cablaggio apparecchi da parete

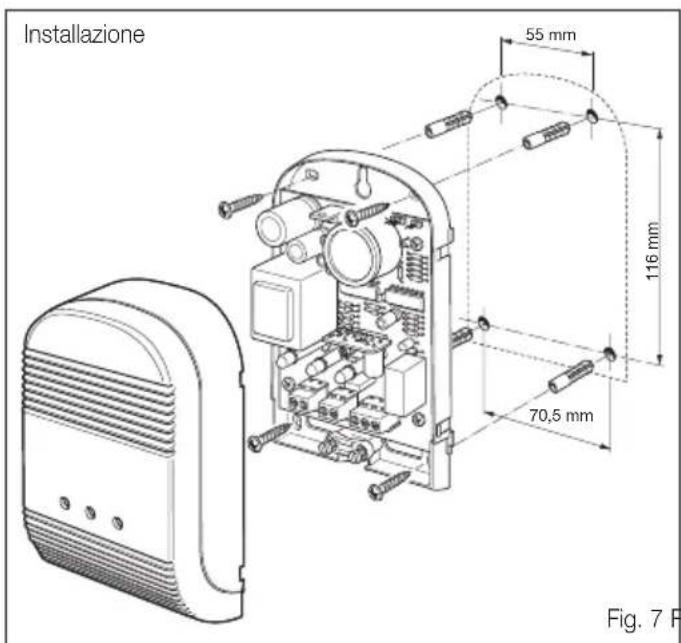

Fig. 7 Fig. 8

Per l'installatore

Fig. 10Fig. 9

3. Messa in servizio e controllo di funzionamento

• Controllare che sia presente nell'impianto una elettrovalvola di intercettazione del gas e che sia regolarmente collegata
• Collegare l'alimentazione 230 V\~ ±10% 50-60 Hz ai morsetti L e N.

Il rivelatore esegue una fase di temporizzazione (PRE-RISCALDO) della durata di circa 60 s nella quale sono inibiti i comandi all'elettrovalvola ed al ronzatore: questa fase è segnalata dai LED verde ⚙ e giallo △ accesi.

• Trascorso il tempo di pre-riscaldo il LED giallo⚠ si spegne e il rivelatore è pronto per il funzionamento.
• Per il test di funzionamento tenere la bomboletta "Gas di test VIMAR" 01899 verticale con la valvola verso l'alto e l'erogatore appoggiato alla griglia inferiore del rivelatore.
• Azionare una volta l'erogatore monodose calibrato per liberare il gas di test: il rivelatore segnala l'allarme azionando il ronzatore, accendendo il LED rosso ⚠ e, dopo 20 s, comandando la chiusura della elettrovalvola collegata con segnale a impulsi ripetuti ogni 15 s sui morsetti 6 e 7 e commutazione del contatto del relé di uscita (morsetti 3-4-5)

Allo spegnimento del LED rosso ⚠ (fine dello stato di allarme), viene disattivato il ronzatore, commutato il contatto sui morsetti 3-4-5 e cessano gli impulsi ai morsetti 6 e 7.

Ad esito positivo del controllo di funzionamento, ripristinare l'erogazione del gas agendo sul riarmo manuale dell'elettrovalvola.

Note

• Per eseguire test di funzionamento, utilizzare esclusivamente la bomboletta "Gas Test" fornita con il rivelatore. Non utilizzare gas erogato da accendini, in quanto danneggia irrimediabilmente il sensore interno
  • Non esporre il dispositivo a:

• vapori di solventi

• vapori di profumi, candeggina, ammoniaca ecc.
• vapori di collanti, colori, siliconi
• gas diversi da quello prescritto

Per l'installatore

4. Caratteristiche tecniche

• Alimentazione: 230 V\~ ±10% 50-60 Hz
• Elemento sensibile: semiconduttore al biossido di stagno con filtro fisico
  • Taratura: sigillata con compensazione termica
• Soglia di taratura Gas Stop GPL: allarme: 9% L.I.E. ^1 (isobutano)
• Soglia di taratura Gas Stop Metano: allarme: 9% L.I.E. ^1 (metano)
• Protezione ai cortocircuiti: di tipo elettronico senza fusibile
• Morsetti L - N: alimentazione 230 V\~ 50-60 Hz
• Morsetti 6 - 7: collegamento elettrovalvola VIMAR 16590 o elettrovalvola a riarmo manuale NO 12 V d.c. 13 W con energia di eccitazione non superiore a 0,4 Joule previa rimozione della resistenza di carico
• morsetti 3-4-5: relé di uscita con contatto pulito di scambio per collegamento di segnalazioni aggiuntive di allarme e di elettrovalvole di tipo diverso da quella sopra indicata (morsetti 3-4 se normalmente chiusa; morsetti 4-5 se normalmente aperta):
• NO 5 A 250 V\~ (Eikon, Arké, Idea, Plana, 8000, parete)
• NO 5 A 12 V d.c. (Idea, 8000, parete)

• NO 10 A 12 V\~ (Idea, 8000, parete)

• NC 2 A 250 V\~ (Eikon, Arké, Idea, Plana, 8000, parete)

• NC 3 A 12 V\~ (Idea, 8000, parete)
• NC 1 A 12 V d.c. (Idea, 8000, parete)
• Segnalazioni di intervento:
• acustico tramite buzzer piezoelettrico (ronzatore) 85 dB a 1 m
• ottico tramite LED frontali (verde ⏻, giallo ▲, rosso )
  • Durata dell'apparecchio:
• Eikon, Arké, Idea, Plana, 8000: 5 ANNI dal momento in cui viene installato
• Apparecchi da parete: 10 ANNI dal momento in cui viene installato sostituendo il sensore dopo 5 ANNI
• Grado di protezione:
• IP40 per apparecchi da incasso (Eikon, Arké, Idea, Plana, 8000)
• IP42 per apparecchi da parete
• Temperatura di funzionamento: da -10^ a +40^
• Umidità relativa ammessa: 30-90% max senza condensa
• Involucro in policarbonato autoestinguente
• Morsetti a vite per serraggio di conduttori rigidi o flessibili fino a 2,5 mm ^2

5. Regole di installazione

L'installazione deve essere effettuata da personale qualificato con l'osservanza delle disposizioni regolanti l'installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.

Nella rete di alimentazione deve essere prevista una disconnessione omnipolare.

6. Conformità normativa

• Apparecchi da incasso (Eikon, Arké, Idea, Plana, 8000):
• Direttiva BT
• Norma CEI 216-8
• Direttiva EMC
• Norma EN 50270
• Apparecchi da parete:
• Direttiva BT
• Norma EN 50194-1
• Direttiva EMC
• Norma EN 50270

Regolamento REACH (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di piombo.

NOTA

L'INSTALLAZIONE DEL RIVELATORE DI GAS NON ESONERA DALL'OSSERVANZA DI TUTTE LE REGOLE RIGUARDANTI LE CARATTERISTICHE E L'INSTALLAZIONE DEGLI APPARECCHI A GAS (EN 1775), LA VENTILAZIONE DEI LOCALI E LO SCARICO DEI PRODOTTI DELLA COMBUSTIONE PRESCRITTI DALLE NORME TECNICHE E DALLE DISPOSIZIONI DI LEGGE VIGENTI.

RAEE - Informazione agli utilizzatori

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l'apparecchiatura che si desidera smaltire al distributore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400 m² è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura disnessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.

Per l'utente

ATTENZIONE

Il rivelatore da Lei acquistato è un prodotto tecnologicamente avanzato, progettato e realizzato secondo le norme tecniche vigenti e le direttive CE.

La sua durata è di 5 ANNI dal momento in cui viene installato.

Nel caso dei rivelatori da parete 01895 e 01896, la durata può essere prolungata a 10 anni sostituendo, alla scadenza del quinto anno, il sensore interno (VIMAR 01895.G sensore per Gas Stop GPL, VIMAR 01896.M sensore per Gas Stop Metano). Il sensore può essere sostituito una sola volta e solamente da personale qualificato (vedi pag. 2).

Legga attentamente le istruzioni utente.

Si ricordi di contattare il Suo installatore alla data di scadenza perché provveda alla necessaria sostituzione dell'apparecchio.

La data di scadenza deve essere apposta sull'apparecchio dall'installatore utilizzando l'apposita targhetta/etichetta al momento della messa in funzione.

NOTE PER L'INSTALLAZIONE

Rivolgersi a tecnici autorizzati per le operazioni di installazione, manutenzione ordinaria e straordinaria e per la messa fuori servizio dell'apparecchio.

ITALIANO - 15

1. Descrizione

Gas Stop GPL e Gas Stop Metano

I rivelatori elettronici di GPL e Metano sono adatti a rivelare la presenza in un ambiente di gas GPL e gas liquidi (Gas Stop GPL) o Metano (Gas Stop Metano), in concentrazione anomala molto inferiore alla soglia di pericolosità e ad intervenire sulla elettrovalvola di intercettazione bloccando l'erogazione del gas e segnalando con avvisatori ottici (LED) e acustici (ronzatore) che è in atto il rivelamento ed il blocco.

Gli avvisatori ottici si trovano sul fronte dell'apparecchio e a seconda del loro stato (spento ▪lampeggiante o'acceso) 🌐 hanno la funzione di indicare lo stato di funzionamento del rivelatore (come riportato al paragrafo "Funzionamento"). L'avvisatore acustico (ronzatore) si trova all'interno del rivelatore e indica uno stato di allarme (vedi "Funzionamento").

La taratura della soglia di intervento al valore stabilito (vedi "Caratteristiche") viene effettuata e sigillata in fabbrica in idonea camera su ogni rivelatore, il quale ha nella scheda elettronica

un circuito di compensazione termica previsto perché il livello di sensibilità resti sempre quello di taratura anche al variare delle condizioni ambientali di utilizzo (temperatura, umidità).

2. Indicazioni esterne

Legenda

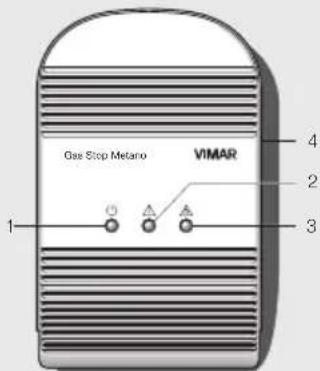

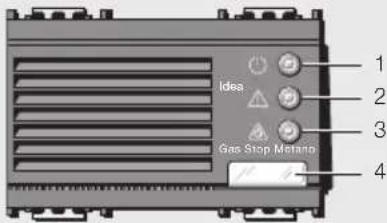

1. LED verde: stato di funzionamento del rivelatore
2. LED giallo: elemento sensore guasto o elettrovalvola sconnessa
3. LED rosso ⚠: stato di allarme
4. Sede dove apporre la targhetta per indicazione data di sostituzione del rivelatore

N.B. Riferirsi al paragrafo "Funzionamento" per una più ampia spiegazione sullo stato delle segnalazioni ottiche

Per l'utente

Gas Stop GPL - art. 20421
Gas Stop Metano - art. 20420

Gas Stop GPL - art. 19421
Gas Stop Metano - art. 19420

Gas Stop GPL - art. 16591
Gas Stop Metano - art. 16592

Gas Stop GPL - art. 14421
Gas Stop Metano - art. 14420

Gas Stop GPL - art. 08496
Gas Stop Metano - art. 08497

Gas Stop GPL
art. 01895
Gas Stop Metano
art. 01896

ITALIANO - 17

3. Funzionamento

3.1 Accensione del rivelatore

Nel momento in cui viene acceso (alimentato), il rivelatore esegue una fase di temporizzazione di circa 60-s (pre-riscaldo) nella quale sono inibiti i comandi all'elettrovalvola e al ronzatore. Questa fase è segna lata dai LED verde ⏻ e giallo △ accesi.

3.2 Funzionamento normale

Trascorso il tempo di pre-riscaldo, il LED giallo △ si spegne mentre il LED verde ◎ rimane acceso indicando che il rivelatore è in funzione.

VIMAR

3.3 Allarme

Superata la soglia di pericolo ^1 (allarme) il LED rosso si accende, il ronzatore emette un suono e, dopo circa 20 s dal perdurare del pericolo, il rivelatore comanda la chiusura dell'elettrovalvola e la commutazione del relè.

Il comando avviene con segnale a impulsi ripetuti ogni 15 s sui morsetti 6 e 7 e commutazione del contatto del relé di uscita (morsetti 3-4-5).

L'impulso è segnalato dal LED giallo acceso (flash durante il comando impulsivo dell'elettrovalvola).

Allo spegnimento del LED rosso ⚠ (fine dello stato di allarme), viene disattivato il ronzatore, commutato il contatto sui morsetti 3-4-5 e cessano gli impulsi ai morsetti 6 e 7.

In questo momento è necessario riarmare manualmente l'elettrovalvola per ripristinare la normale erogazione del gas.

1. vedi "Caratteristiche tecniche - soglia di taratura"

Per l'utente

4. Anomalie

4.1 Elettrovalvola non collegata

Se il LED giallo △ lampeggia mentre il LED verde Ⓤ è acceso, significa che ai morsetti 6 e 7 non è collegata correttamente l'elettrovalvola oppure la resistenza di carico.

4.2 Guasto

Nel caso si presentasse un guasto del sensore all'interno del rivelatore, il LED giallo △si accende fisso. In questo caso è necessario rivolgersi al proprio installatore di fiducia.

5. Controllo periodico

VIMAR consiglia di controllare periodicamente il funzionamento del rivelatore, mediante la bomboletta "Gas di test VIMAR" fornita a corredo, con la modalità seguente:

• Tenere la bomboletta "Gas di test VIMAR" verticale con la valvola verso l'alto, l'erogatore appoggiato alla griglia del rivelatore, quindi azionare una sola volta l'erogatore monodose calibrato per liberare il gas di test
• Dopo qualche istante il rivelatore segnala l'allarme azionando il ronzatore, accendendo il LED rosso ⚠ e comandando la chiusura della elettrovalvola collegata con segnale a impulsi ripetuti ogni 15 s sui morsetti 6 e 7 e commutazione del contatto del relé di uscita (morsetti 3-4-5).

Allo spegnimento del LED rosso (fine dello stato di allarme), viene disattivato il ronzatore, commutato il contatto sui morsetti 3-4-5 e cessano gli impulsi ai morsetti 6 e 7.

Ad esito positivo del controllo di funzionamento, ripristinare l'erogazione del gas agendo sul riarmo manuale dell'elettrovalvola. Altri metodi di prova (es. accendini, gas diversi) potrebbero danneggiareil sensore e/o inviare segnalazioni errate.

ITALIANO - 19

6. Comportamento in caso di fuga di gas

ATTENZIONE! In caso di allarme mantenere la calma e:

• Spegnere tutte le fiamme libere e tutti gli apparecchi a gas.
• Chiudere il rubinetto del contatore del gas o della bombola del GPL
• Non accendere o spegnere luci; non azionare apparecchi o dispositivi alimentati elettricamente (compresi i rivelatori di gas)
• Aprire porte e finestre per aumentare la ventilazione dell'ambiente
• Non usare il telefono all'interno dell'edificio sospetto di presenza di gas

Se l'allarme cessa è necessario individuare la causa che l'ha provocato e provvedere di conseguenza.

Se l'allarme continua e la causa di presenza di gas non è individuabile o eliminabile abbandonare l'immobile e, dall'esterno, avvisare il servizio di emergenza.

7. Avvertenze

• Non manomettere o aprire l'apparecchio: pericolo di scossa elettrica o di malfunzionamento
• Pulire l'apparecchio solo con un panno umido. Impedire l'ostruzione delle griglie di aerazione
  • Non esporre il dispositivo a:
• spray
• gas di accendini
• vapori di solventi
• vapori di profumi, candeggina, ammoniaca
• vapori di collanti, colori, siliconi
• gas diversi da quello prescelto
• vapori diretti di cottura
• ecc.
• Per fare percepire la presenza di gas nell'ambiente, i gas GPL e Metano contengono una sostanza odorosa. Questo odore può essere avvertito prima dell'intervento del rilevatore che è comunque tarato molto al di sotto del livello di esplosività del gas.

VIMAR

ENGLISH - 1

VIMAR

CAUTION!
