Tipo de producto	Detector de gas GLP
Marca	Vimar
Modelo	14421 (Gas Stop GLP)
Gas detectado	GLP (Gas Licuado de Petróleo)
Alimentación	230 V~ ±10% 50-60 Hz
Tipo de sensor	Semiconductor de dióxido de estaño con filtro físico
Umbral de alarma	9% L.I.E. (isobutano)
Señalización óptica	LED verde (funcionamiento normal), LED amarilla (fallo/desconexión), LED roja (alarma)
Señalización acústica	Zumbador piezoeléctrico 85 dB a 1 m
Salida de relé	Contacto inversor, 5 A 250 V~ (para Plana)
Salida de electroválvula	Bornes 6-7 para electroválvula VIMAR 16590 o equivalente NA 12 Vcc 13 W
Dimensiones (H x L x P)	80 x 80 x 30 mm (empotrado)
Peso	Aproximadamente 200 g
Vida útil	5 años a partir de la instalación
Índice de protección	IP40 (empotrado)
Temperatura de funcionamiento	-10 °C a +40 °C
Humedad relativa	30-90% sin condensación
Instalación	Empotrada (serie Plana)
Conformidad	Directiva BT, Directiva EMC, normas CEI 216-8, EN 50270
Mantenimiento	Limpieza con paño húmedo; prueba periódica con cartucho de gas de prueba VIMAR
Seguridad	No abrir el aparato; no exponer a disolventes, vapores, etc.
Piezas de repuesto y reparabilidad	Ninguna pieza desmontable; reemplazar el aparato después de 5 años

Preguntas frecuentes - 14421 Vimar

¿Cómo instalar el detector de gas Vimar 14421?

La instalación debe ser realizada por un profesional autorizado. El detector se coloca a 20-30 cm del suelo para GLP (porque es más pesado que el aire), a una distancia de 3-4 m de la caldera o de los aparatos de gas. Evite las zonas húmedas, polvorientas o cercanas a ventiladores. Conecte la alimentación de 230 V~ a los bornes L y N y la electroválvula a los bornes 6 y 7 (después de retirar la resistencia de carga).

¿Cómo probar el funcionamiento del detector?

Utilice únicamente el cartucho de gas de prueba VIMAR (01899). Manténgalo vertical, válvula hacia arriba, y presione el distribuidor sobre la rejilla inferior. Accione una vez el distribuidor: el detector debe disparar la alarma (LED roja, sonido) y después de 20 s ordenar el cierre de la electroválvula. Una vez superada la prueba, rearme manualmente la electroválvula.

¿Qué hacer en caso de alarma de gas?

Mantenga la calma. Apague todas las llamas y aparatos de gas. Cierre la llave principal del gas. No encienda ni apague ningún aparato eléctrico. Abra puertas y ventanas para ventilar. No telefonee dentro del edificio. Si la alarma persiste, abandone el edificio y llame a los servicios de emergencia desde el exterior.

¿Cuál es el significado de los LED en el detector?

LED verde fijo: funcionamiento normal. LED amarillo intermitente: electroválvula no conectada o resistencia de carga ausente. LED amarillo fijo: sensor defectuoso. LED rojo fijo: alarma de gas. Durante el precalentamiento (60 s), los LED verde y amarillo están encendidos.

¿Cómo reemplazar el detector después de 5 años?

El detector Vimar 14421 tiene una vida útil de 5 años. Pasado este plazo, debe ser reemplazado completamente por un profesional. Para los modelos murales (01895/01896), el sensor interno puede reemplazarse una sola vez para prolongar a 10 años, pero esto no es aplicable al modelo 14421 empotrado.

¿Puedo usar el detector con una electroválvula de otra marca?

Sí, pero debe usar los bornes 3-4-5 (relé inversor) para una electroválvula diferente de la VIMAR 16590. No retire la resistencia de carga de los bornes 6-7. Asegúrese de que la electroválvula sea de rearme manual y respete las capacidades del relé (5 A 250 V~ para Plana).

¿Cuál es la vida útil del detector Vimar 14421?

La vida útil es de 5 años a partir de la instalación. Anote la fecha de reemplazo en la etiqueta suministrada. Después de este período, el detector debe ser reemplazado para garantizar su fiabilidad.

¿Cómo limpiar el detector de gas?

Limpie el aparato con un paño húmedo únicamente. No use disolventes, detergentes ni productos químicos. Asegúrese de que las rejillas de ventilación no estén obstruidas.

¿Dónde instalar el detector de gas GLP (modelo 14421)?

El detector GLP debe instalarse a 20-30 cm del suelo (porque el GLP es más pesado que el aire). A una distancia de 1 a 4 metros de los aparatos de gas, y al menos 1,5 metros de las cocinas o estufas. Evite los lugares cerrados (cortinas, armarios) y las zonas húmedas.

¿Qué hacer si el LED amarillo parpadea?

El LED amarillo intermitente indica que la electroválvula o la resistencia de carga no está correctamente conectada a los bornes 6 y 7. Verifique el cableado. Mientras persista este fallo, el detector funciona pero no acciona la electroválvula en caso de alarma.

MANUAL DE USUARIO 14421 Vimar

Por rellenar por parte del instalador

Fecha de instalación

Fecha de sustitución

Aparatos de superficie: fecha de sustitución del sensor

Detector electrónico de gas GPL con señalizaciones acústica y óptica y mando para electroválvula. Alimentación de 230 V\~y 50-60 Hz.

Detector electrónico de gas Metano con señalizaciones acústica y óptica y mando para electroválvula. Alimentación de 230 V\~ y 50-60 Hz.

El detector tiene una vida de 5 AÑOS desde el momento en que se instala.

En caso de los detectores de superficie 01895 y 01896, su duración puede prolongarse 10 años si, al término del quinto año, se sustituye su sensor interno (VIMAR 01895.G sensor para Gas Stop GPL o VIMAR 01896.M sensor para Gas Stop Metano). El sensor sólo se puede sustituir una vez y ha de hacerlo personal cualificado.

La fecha de sustitución se ha de escribir, en los dispositivos empotra-dos, en la chapa que se ha de aplicar en el correspondiente espacio en la parte delantera del aparato, o, en los dispositivos de superficie, en la etiqueta que se ha de pegar en un lado del aparato; dicha fecha también se ha de escribir en la tapa del presente manual de instrucciones.

Antes de instalar el detector, controlar que su resistencia de carga esté conectada a los terminales 6 y 7 (\~ 1 kΩ).

Para conectar la electroválvula VIMAR 16590 o electroválvulas con rearme manual, normalmente abiertas (NO), de 12 Vcc y 13 W y energía de excitación inferior a 0,4 Joule, utilizar los terminales 6 y 7 tras quitar la resistencia de carga.

Para conectar electroválvulas de otro tipo y otras señalizaciones de alarma, utilizar los terminales 3, 4 y 5 correspondientes al relé de salida con contacto libre de intercambio y no quitar la resistencia de carga de los terminales 6 y 7 (para la capacidad del relé, véase el capítulo "Características técnicas" de pág. 13).

ÍNDICE

Para el instalador

1. Instalación de Gas Stop 3
2. Conexiones ....5

Ejemplos de conexión 8

Ejemplos de instalación y cableado de aparatos de superficie....10

1. Puesta en servicio y control de funcionamiento ..... 12
2. Características técnicas ..... 13
3. Normas de instalación ..... 14
4. Conformidad normativa ..... 14
5. Reglas relativas a la eliminación ..... 14

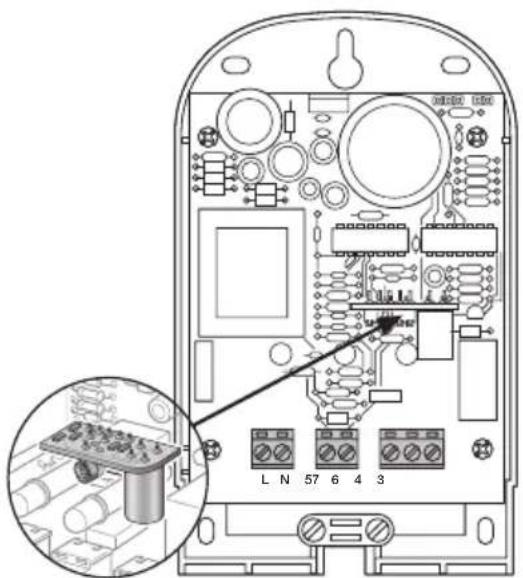

Reemplazo del sensor y su instalación ..... 22

Para el usuario....15

1. Descripción de Gas Stop ..... 16
2. Indicaciones externas....16
3. Funcionamiento ..... 18
4. Averías ..... 19
5. Control periódico 19
6. Comportamiento en caso de escapes de gas ..... 20
7. Advertencias....20

Para el instalador

1. Instalación de Gas Stop

Diríjase a un técnico autorizado para instalar y dejar fuera de servicio el aparato y efectuar el mantenimiento ordinario y el extraordinario.

El detector de GPL o metano tiene que instalarse en una posición en la cual haya circulación natural del aire, a menos de 3-4 m de calderas, calentadores, hornos, bombonas de gas, etc., y a 20-30 cm del suelo (figura 1 - Gas Stop GPL) o del techo (figura 2 - Gas Stop Metano).

ESPAÑOL - 3

El detector de GPL o metano no tiene que instalarse en las siguientes condiciones:

• al aire libre
• cerca de quemadores y aparatos de cocción
• cerca de fregaderos y grifos de agua
• cerca de extractores de aire, ventanas, ventiladores, etc.
• en lugares excesivamente húmedos o secos
• en lugares con mucha suciedad o polvo ya que pueden obstruir las rejillas o bloquear el sensor
• en lugares en los cuales se supera la temperatura de funcionamiento permitida (de -10 °C a +40 °C)
• tampoco se ha de instalar en lugares cerrados (detrás de cortinas, dentro de armarios, etc.).

4 - ESPAÑOL

Para el instalador

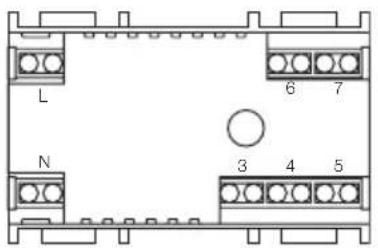

2. Conexiones

• Terminales L y N: alimentación de 230 V\~ ±10% 50-60 Hz
• Terminales 6 y 7: conexión de la electroválvula VIMAR 16590 o de una electroválvula con rearme manual, normalmente abierta (NO), de 12 Vcc y 13 W y energía de excitación inferior a 0,4 Joule, tras quitar la resistencia de carga.
• Terminales 3, 4 y 5: relé de salida con contacto libre de intercambio para conectar otras señalizaciones de alarma o electroválvulas diferentes a la indicada (terminales 3 y 4 si está normalmente cerrada NC o terminales 4 y 5 si está normalmente abierta NO).

Todas las electroválvulas tienen que ser con rearme manual.

Si no se conecta una electroválvula del tipo indicado o la resistencia de carga a los terminales 6 y 7, el LED amarillo △del detector parpadea durante el funcionamiento normal para indicar que falta una conexión; sin embargo, esto no perjudica las prestaciones del producto.

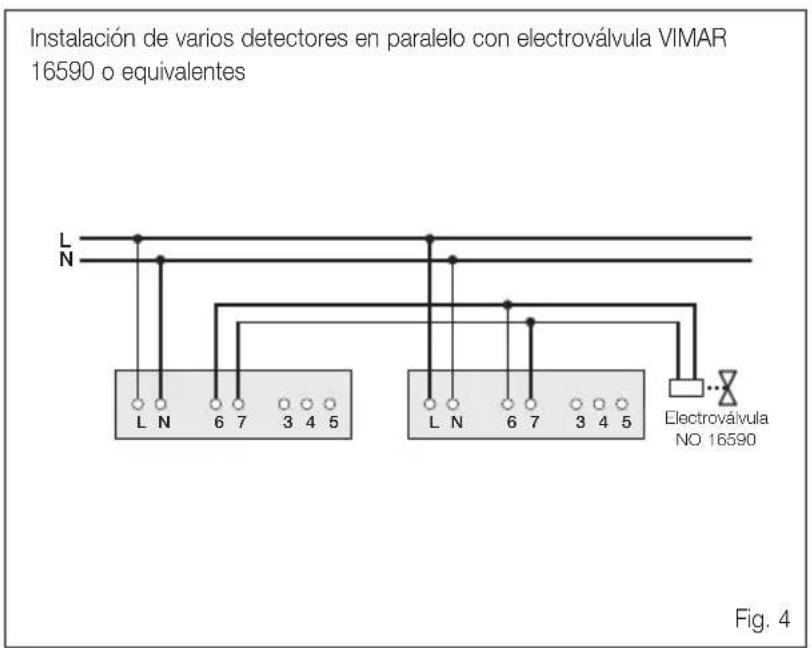

Es posible conectar varios detectores en un mismo edificio (en espacios diferentes) que manden una única electroválvula.

En dicho caso, la alimentación de cada detector tiene que llevarse a los terminales L y N respetando la polaridad (L con L y N con N) y las salidas para la electroválvula de cada detector tienen que conectarse en paralelo entre sí respetando la numeración de los terminales (6 con 6 y 7 con 7).

De esta manera, si se produce un escape de gas en alguno de los locales, se bloquea el suministro del gas ya que se cierra la electroválvula; además, la señalización óptica y acústica del detector que ha enviado el impulso eléctrico de cierre permite saber en qué lugar se ha producido el escape de gas (véase el ejemplo de la figura 4).

NOTAS

Idea: art. 16591 - 16592

8000: art. 08496 - 08497

Aparatos de superficie: art. 01895 - 01896

El circuito de alimentación de 230 V\~, la salida para la electro- válvula de 12 Vcc y el relé de salida con contacto libre están separados por un aislamiento doble. Esto significa que es posible conectar, al relé, una electroválvula alimentada con tensión de red o con tensión SELV y que la salida para la electroválvula de 12 Vcc suministra una tensión SELV.

Aparatos de superficie: art. 01895 - 01896

Su duración puede prolongarse 10 años si, al término del quinto año, se sustituye su sensor interno (VIMAR 01895.G sensor para Gas Stop GPL o VIMAR 01896.M sensor para Gas Stop Metano). El sensor sólo se puede sustituir una vez y ha de hacerlo personal cualificado.

Eikon: art. 20420 - 20421

Arké: art. 19420 - 19421

Plana: art. 14420 - 14421

El circuito de alimentación de 230 V\~ y la salida para la electro-válvula de 12 Vcc están separados por un aislamiento doble. Esto significa que la salida suministra una tensión SELV.

El relé de salida con contacto libre está separado por un aislamiento individual. Esto significa que es posible conectar una electroválvula alimentada con tensión de red.

Para el instalador

Gas Stop GPL

art. 20421

art. 19421

art. 14421

Gas Stop GPL

art. 16591

art. 08496

Gas Stop Metano

art. 20420

art. 19420

art. 14420

Gas Stop Metano

art. 16592

art. 08497

Ejemplos de conexión

8 - ESPAÑOL

Para el instalador

Instalación de un único detector con electroválvula con rear-me manual (NC 230 V\~/12 V\~/12 Vcc Idea, 8000 y de superficie) (NC 230 V\~ Eikon, Arké, Plana)

Para la capacidad del relé, véase el capítulo "Características técnicas" de pág. 13.

Fig. 5 Fig. 6

Instalación de un único detector con electroválvula con rearme manual (NO 230 V\~/12 V\~/12 Vcc Idea, 8000 y de superficie) (NO 230 V\~ Eikon, Arké, Plana)

Para la capacidad del relé, véase el capítulo "Características técnicas" de pág. 13.

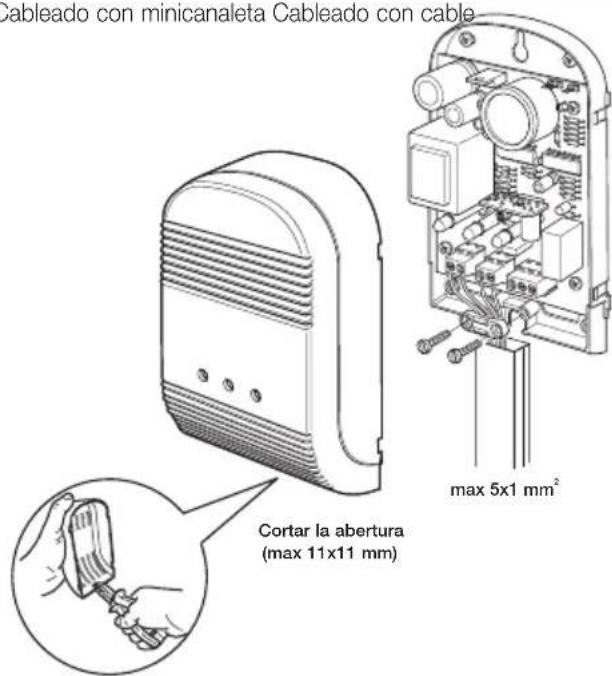

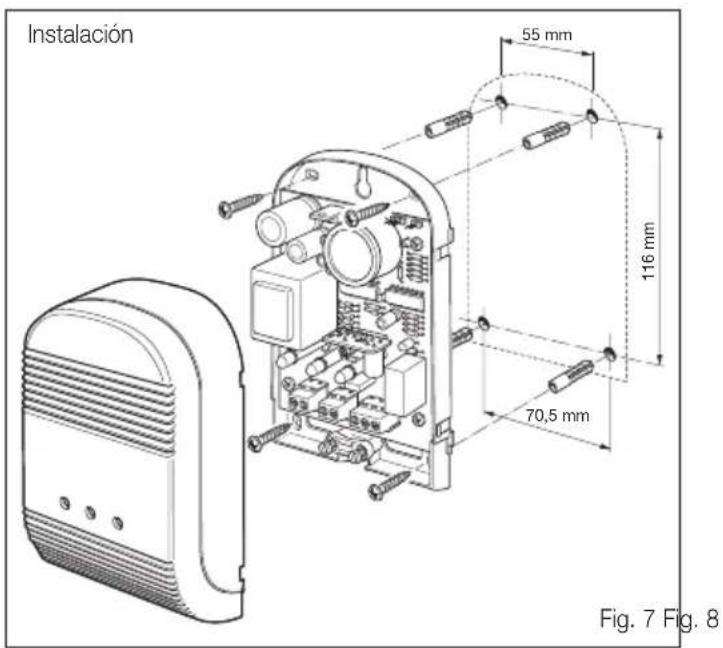

Ejemplos de instalación y cableados de aparatos de superficie

Para el instalador

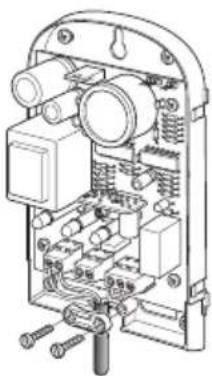

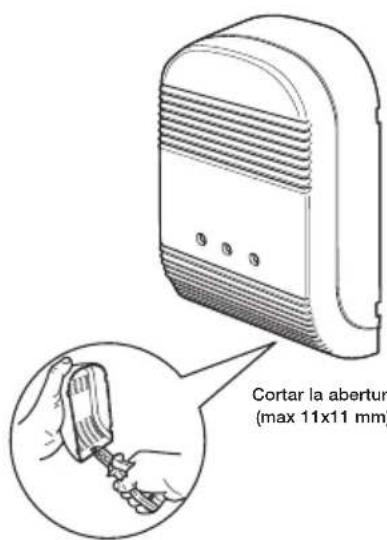

Cableado con minicanaleta Cableado con cable

Utilizar sólo la salida de relé con cargas de 230 V\~.

3. Puesta en servicio y control del funcionamiento

• Controlar que en la instalación exista una electroválvula de interceptación del gas y que esté bien conectada.
• Conectar la alimentación de 230 V\~ ±10% y 50-60 Hz a los terminales L y N.
  El detector ejecuta una fase de temporización (PRECALENTAMIENTO) de 60 s durante la cual se inhabilitan los mandos de la electroválvula y del zumbador: dicha fase está señalada por el encendido de los LEDs verde Ⓙ y amarillo △
• Transcurrido el tiempo de precalentamiento, el LED amarillo △ se apaga y el detector queda listo para funcionar.
• Para el test de funcionamiento, mantener el bote de aerosol "Gas de test VIMAR" 01899 en vertical con la válvula orientada hacia arriba y el dispositivo de suministro apoyado contra la rejilla inferior del detector.
• Accionar una vez el dispositivo de suministro monodosis calibrado para soltar el gas de test: el detector señala la alarma, es decir, acciona el zumbador, enciende el LED rojo y, tras 20 s, cierra la electroválvula conectada con una señal de impulsos repetidos cada 15 s en los terminales 6 y 7 y conmuta el contacto del relé de salida (terminales 3, 4 y 5).

Al apagarse el LED rojo (fin del estado de alarma), el zumbador se desactiva, el contacto de los terminales 3, 4 y 5 se conmuta y se interrumpen los impulsos a los terminales 6 y 7. Si el control del funcionamiento es correcto, restablecer el suministro del gas rearmando manualmente la electroválvula.

Notas

• Para ejecutar el test de funcionamiento, utilizar exclusivamente el bote de aerosol "Gas Test" suministrado con el detector. No utilizar gas suministrado por encendedores ya que daña irremediablemente el sensor interno.
• No exponer el dispositivo a:
• vapores de disolventes
• vapores de perfumes, lejía, amoníaco, etc.
• vapores de adhesivos, colores y siliconas
• gases diferentes a los prescritos
