MANUALE UTENTE XPS 16K RCF

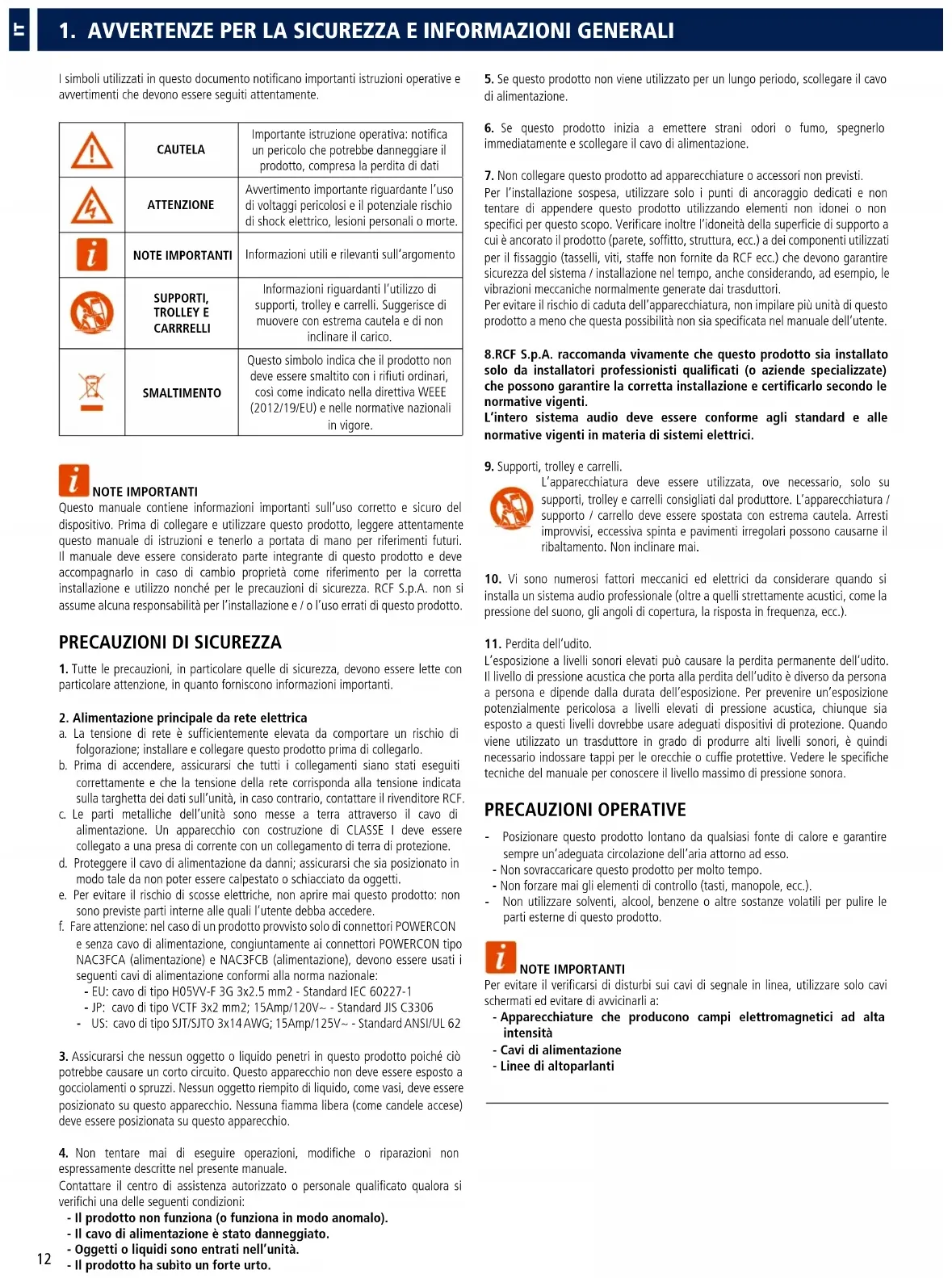

I simboli utilizzati in questo documento notificano importanti istruzioni operative e avvertimenti che devono essere seguiti attentamente. CAUTELA Importante istruzione operativa: notifica un pericolo che potrebbe danneggiare il prodotto, compresa la perdita di dati ATTENZIONE Avvertimento importante riguardante l’uso di voltaggi pericolosi e il potenziale rischio di shock elettrico, lesioni personali o morte. NOTE IMPORTANTI Informazioni utili e rilevanti sull’argomento

SUPPORTI, TROLLEY E CARRRELLI

Informazioni riguardanti l’utilizzo di supporti, trolley e carrelli. Suggerisce di muovere con estrema cautela e di non inclinare il carico. SMALTIMENTO Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti ordinari, così come indicato nella direttiva WEEE (2012/19/EU) e nelle normative nazionali in vigore. NOTE IMPORTANTI Questo manuale contiene informazioni importanti sull’uso corretto e sicuro del dispositivo. Prima di collegare e utilizzare questo prodotto, leggere attentamente questo manuale di istruzioni e tenerlo a portata di mano per riferimenti futuri. Il manuale deve essere considerato parte integrante di questo prodotto e deve accompagnarlo in caso di cambio proprietà come riferimento per la corretta installazione e utilizzo nonché per le precauzioni di sicurezza. RCF S.p.A. non si assume alcuna responsabilità per l’installazione e / o l’uso errati di questo prodotto.

PRECAUZIONI DI SICUREZZA

1. Tutte le precauzioni, in particolare quelle di sicurezza, devono essere lette con

particolare attenzione, in quanto forniscono informazioni importanti.

2. Alimentazione principale da rete elettrica

a. La tensione di rete è sufficientemente elevata da comportare un rischio di folgorazione; installare e collegare questo prodotto prima di collegarlo. b. Prima di accendere, assicurarsi che tutti i collegamenti siano stati eseguiti correttamente e che la tensione della rete corrisponda alla tensione indicata sulla targhetta dei dati sull’unità, in caso contrario, contattare il rivenditore RCF. c. Le parti metalliche dell’unità sono messe a terra attraverso il cavo di alimentazione. Un apparecchio con costruzione di CLASSE I deve essere collegato a una presa di corrente con un collegamento di terra di protezione. d. Proteggere il cavo di alimentazione da danni; assicurarsi che sia posizionato in modo tale da non poter essere calpestato o schiacciato da oggetti. e. Per evitare il rischio di scosse elettriche, non aprire mai questo prodotto: non sono previste parti interne alle quali l’utente debba accedere. f. Fare attenzione: nel caso di un prodotto provvisto solo di connettori POWERCON e senza cavo di alimentazione, congiuntamente ai connettori POWERCON tipo NAC3FCA (alimentazione) e NAC3FCB (alimentazione), devono essere usati i seguenti cavi di alimentazione conformi alla norma nazionale: - EU: cavo di tipo H05VV-F 3G 3x2.5 mm2 - Standard IEC 60227-1 - JP: cavo di tipo VCTF 3x2 mm2; 15Amp/120V~ - Standard JIS C3306 - US: cavo di tipo SJT/SJTO 3x14 AWG; 15Amp/125V~ - Standard ANSI/UL 62

3. Assicurarsi che nessun oggetto o liquido penetri in questo prodotto poiché ciò

potrebbe causare un corto circuito. Questo apparecchio non deve essere esposto a gocciolamenti o spruzzi. Nessun oggetto riempito di liquido, come vasi, deve essere posizionato su questo apparecchio. Nessuna fiamma libera (come candele accese) deve essere posizionata su questo apparecchio.

4. Non tentare mai di eseguire operazioni, modifiche o riparazioni non

espressamente descritte nel presente manuale. Contattare il centro di assistenza autorizzato o personale qualificato qualora si verifichi una delle seguenti condizioni: - Il prodotto non funziona (o funziona in modo anomalo). - Il cavo di alimentazione è stato danneggiato. - Oggetti o liquidi sono entrati nell’unità. - Il prodotto ha subìto un forte urto.

5. Se questo prodotto non viene utilizzato per un lungo periodo, scollegare il cavo

6. Se questo prodotto inizia a emettere strani odori o fumo, spegnerlo

immediatamente e scollegare il cavo di alimentazione.

7. Non collegare questo prodotto ad apparecchiature o accessori non previsti.

Per l’installazione sospesa, utilizzare solo i punti di ancoraggio dedicati e non tentare di appendere questo prodotto utilizzando elementi non idonei o non specifici per questo scopo. Verificare inoltre l’idoneità della superficie di supporto a cui è ancorato il prodotto (parete, soffitto, struttura, ecc.) a dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire sicurezza del sistema / installazione nel tempo, anche considerando, ad esempio, le vibrazioni meccaniche normalmente generate dai trasduttori. Per evitare il rischio di caduta dell’apparecchiatura, non impilare più unità di questo prodotto a meno che questa possibilità non sia specificata nel manuale dell’utente. 8.RCF S.p.A. raccomanda vivamente che questo prodotto sia installato solo da installatori professionisti qualificati (o aziende specializzate) che possono garantire la corretta installazione e certificarlo secondo le normative vigenti. L’intero sistema audio deve essere conforme agli standard e alle normative vigenti in materia di sistemi elettrici.

9. Supporti, trolley e carrelli.

L’apparecchiatura deve essere utilizzata, ove necessario, solo su supporti, trolley e carrelli consigliati dal produttore. L’apparecchiatura / supporto / carrello deve essere spostata con estrema cautela. Arresti improvvisi, eccessiva spinta e pavimenti irregolari possono causarne il ribaltamento. Non inclinare mai.

10. Vi sono numerosi fattori meccanici ed elettrici da considerare quando si

installa un sistema audio professionale (oltre a quelli strettamente acustici, come la pressione del suono, gli angoli di copertura, la risposta in frequenza, ecc.).

11. Perdita dell’udito.

L’esposizione a livelli sonori elevati può causare la perdita permanente dell’udito. Il livello di pressione acustica che porta alla perdita dell’udito è diverso da persona a persona e dipende dalla durata dell’esposizione. Per prevenire un’esposizione potenzialmente pericolosa a livelli elevati di pressione acustica, chiunque sia esposto a questi livelli dovrebbe usare adeguati dispositivi di protezione. Quando viene utilizzato un trasduttore in grado di produrre alti livelli sonori, è quindi necessario indossare tappi per le orecchie o cuffie protettive. Vedere le specifiche tecniche del manuale per conoscere il livello massimo di pressione sonora. PRECAUZIONI OPERATIVE - Posizionare questo prodotto lontano da qualsiasi fonte di calore e garantire sempre un’adeguata circolazione dell’aria attorno ad esso. - Non sovraccaricare questo prodotto per molto tempo. - Non forzare mai gli elementi di controllo (tasti, manopole, ecc.). - Non utilizzare solventi, alcool, benzene o altre sostanze volatili per pulire le parti esterne di questo prodotto. NOTE IMPORTANTI Per evitare il verificarsi di disturbi sui cavi di segnale in linea, utilizzare solo cavi schermati ed evitare di avvicinarli a: - Apparecchiature che producono campi elettromagnetici ad alta intensità - Cavi di alimentazione - Linee di altoparlanti13

ATTENZIONE! CAUTELA! Per evitare il rischio di incendi o scosse elettriche, non esporre mai questo prodotto a pioggia o umidità. ATTENZIONE! Per evitare il rischio di scosse elettriche, non collegare all’alimentazione di rete mentre la griglia è rimossa. WARNING! Per ridurre il rischio di scosse elettriche, non smontare questo prodotto se non si è qualificati. Per l’assistenza rivolgersi a personale di assistenza qualificato

SMALTIMENTO CORRETTO DI QUESTO PRODOTTO

Questo prodotto deve essere consegnato a un sito di raccolta autorizzato per il riciclaggio di apparecchiature elettriche ed elettroniche (AEE). Una manipolazione impropria di questo tipo di rifiuti potrebbe avere un possibile impatto negativo sull’ambiente e sulla salute umana a causa di sostanze potenzialmente pericolose che sono generalmente associati alle AEE. Allo stesso tempo, la vostra collaborazione per il corretto smaltimento di questo prodotto contribuirà all’utilizzo efficace delle risorse naturali. Per ulteriori informazioni su dove sia possibile scaricare le attrezzature per il riciclaggio, si prega di contattare l’ufficio comunale locale, l’autorità competente per i rifiuti o il servizio di smaltimento dei rifiuti domestici

Per garantire un servizio di lunga durata, questo prodotto deve essere utilizzato seguendo questi consigli: - Se il prodotto deve essere installato all’aperto, assicurarsi che sia coperto e protetto da pioggia e umidità. - Se il prodotto deve essere utilizzato in un ambiente freddo, riscaldare lentamente le bobine vocali inviando un segnale di basso livello per circa 15 minuti prima di inviare segnali ad alta potenza. - Utilizzare sempre un panno asciutto per pulire le superfici esterne dell’altoparlante e farlo sempre quando l’alimentazione è spenta CAUTELA! Per evitare di danneggiare le finiture esterne non utilizzare solventi per la pulizia o abrasivi. ATTENZIONE! CAUTELA! Per gli altoparlanti alimentati, eseguire la pulizia solo quando l’alimentazione è spenta. RCF S.p.A. si riserva il diritto di apportare modifiche senza preavviso per rettificare eventuali errori e/o omissioni. Fare sempre riferimento all’ultima versione del manuale su www.rcf.it.14

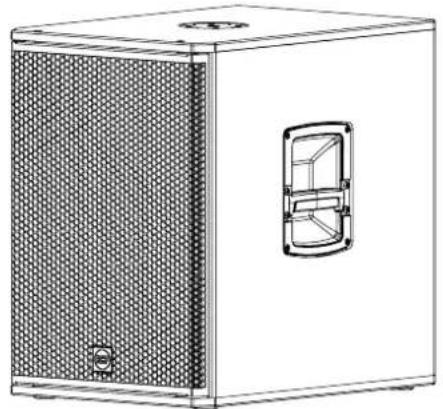

I SUB 15-AX e 18-AX sono subwoofer attivi portatili ad alta potenza da 15” e 18” per applicazioni audio dal vivo, dotati di elevata potenza di processing, pannello touch a colori e controllo remoto via Bluetooth®. La combinazione fra trasduttori di ultima generazione e un potente amplificatore in Classe D offre livelli di pressione sonora rispettivamente fino a 133 dB e 135 dB con una headroom eccezionale, perfetti per ambienti di medie dimensioni e applicazioni mobili. Progettati come complemento ideale per diffusori con woofer da 10”, 12” o 15”. Il SUB 15-AX e il SUB 18-AX centralizzano all’interno del subwoofer la gestione dei diffusori, fornendo doppi crossover, equalizzatori a 8 bande, routing, delay configurazioni per setup cardioidi e preset crossover richiamabili. Il robusto cabinet in legno con rivestimento in poliurea antigraffio li rende resistenti, facile da trasportare e da installare anche in configurazione cardioide.

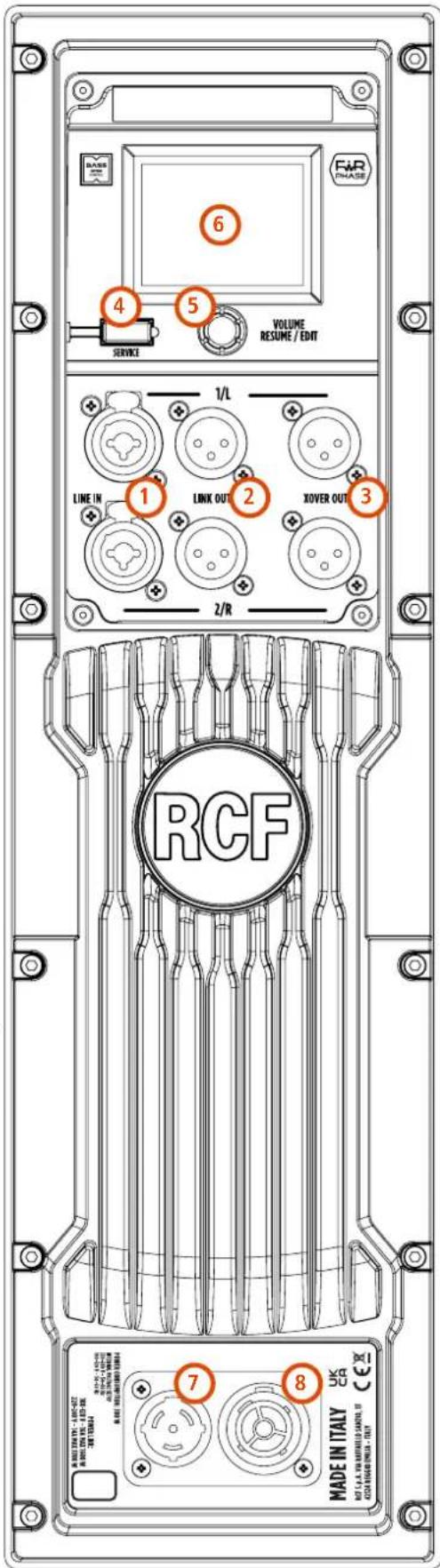

INGRESSI LINE IN COMBO XLR-JACK (BAL/UNBAL) Due connettori COMBO. XLR o TRS JACK bilanciati a livello linea. Maggiori dettagli sono disponibili nella Reference Guide dei SUB 15/18-AX.

USCITA SEGNALE XLR MASCHIO LINK OUT Uscite maschio XLR bilanciate. Collegamento fisico diretto con gli ingressi 1 e 2. Queste uscite permettono il collegamento di altoparlanti aggiuntivi alimentandoli con lo stesso segnale presente sugli ingressi 1 e 2.

USCITA SEGNALE XLR MASCHIO XOVER Uscite XLR maschio bilanciate. Queste uscite consentono di alimentare una coppia di altoparlanti satellite RCF selezionando i preset dall’elenco disponibile, tramite touch screen ed encoder o tramite l’app RCF LiveRemote.

SERVICE Porta micro-USB utilizzata esclusivamente per gli aggiornamenti firmware.

VOLUME - RESUME / EDIT ENCODER Quando il touch screen è in stato di standby o visualizza la Home page, l’encoder controlla il volume dell’altoparlante. In modalità standby, premendo l’encoder si riattiva il touch-screen, mostrando la Home page. A questo punto l’encoder è assegnato al volume generale. Si ha la possibilità di variare altri parametri selezionandoli tramite il touch display.

DISPLAY Il display da 2,4” con touch capacitivo, abbinato all’encoder, permette di accedere e controllare tutte le funzioni dell’altoparlante. Un parametro viene selezionato toccandolo sul touch screen e modificato ruotando l’encoder. Maggiori informazioni sono disponibili sulla Reference Guide SUB 15/18-AX scaricabile sulla pagina prodotto sul sito RCF.

PRESA DI INGRESSO POWERCON PowerCON TRUE1 TOP Collegamento alla rete elettrica con classificazione IP.

CONNESSIONE DI USCITA POWERCON Invia l’alimentazione AC ad un altro altoparlante. Collegamento di alimentazione: 100-120 V~ MAX 1600 W, 200-240 V ~ MAX 3300 W. ATTENZIONE! CAUTELA! I collegamenti dei diffusori devono essere effettuati solo da personale qualificato ed esperto in possesso del know-how tecnico o di istruzioni specifiche sufficienti (per garantire che i collegamenti siano effettuati correttamente) al fine di prevenire qualsiasi pericolo elettrico. Per evitare qualsiasi rischio di scossa elettrica, non collegare altoparlanti quando l’amplificatore è acceso. Prima di accendere il sistema, controllare tutti i collegamenti e assicurarsi che non vi siano cortocircuiti accidentali. L’intero sistema di diffusione sonora deve essere progettato e installato in conformità con le leggi e le normative locali vigenti in materia di impianti elettrici.

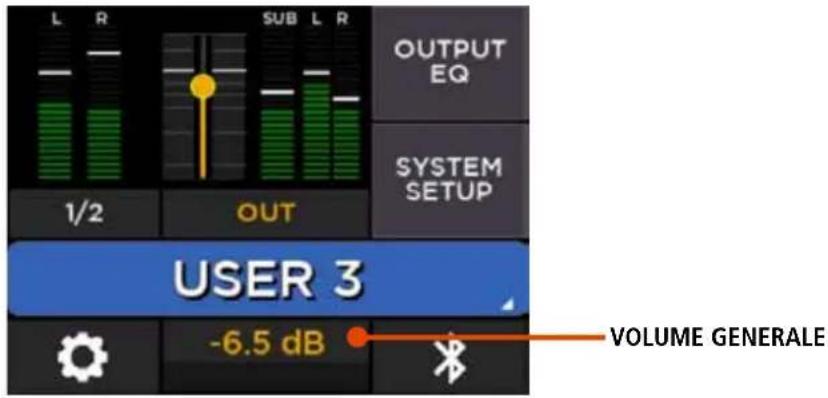

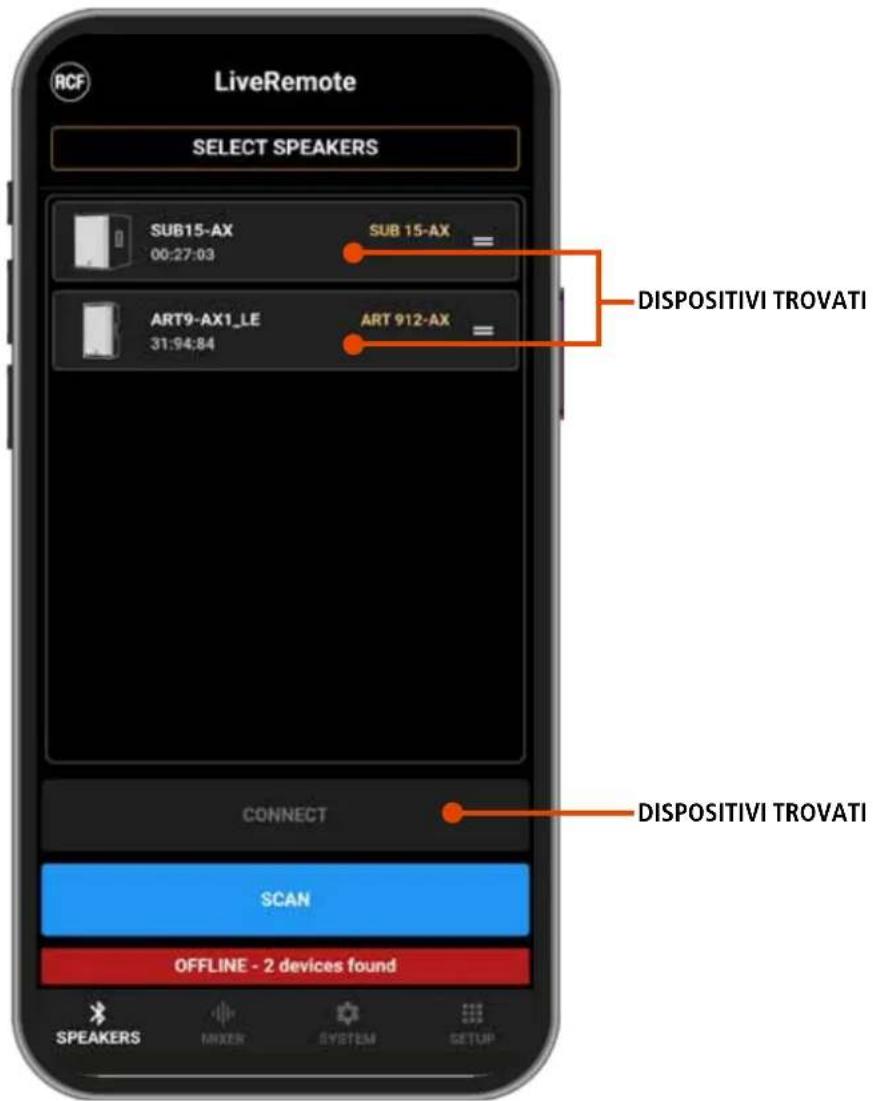

Il volume generale è controllato dall’encoder rotativo e il suo livello è mostrato in dB nella sezione bassa/centrale dello schermo. Per impostare il volume è sufficiente ruotare l’encoder. Si prega di notare che non esiste alcun controllo del livello di ingresso. Per una descrizione dettagliata di tutti i parametri modificabili, fare riferimento alla Reference Guide disponibile nella pagina prodotto sul sito www.rcf.it. Tutte le funzioni del SUB 15/18-AX possono essere controllate a distanza tramite Bluetooth LE con LiveRemote, l’app complementare per iOS e Android. Questa app rileva diversi prodotti RCF provvisti di un’interfaccia Bluetooth compatibile. La connessione al prodotto SUB 15/18-AX desiderato viene effettuata direttamente dall’app nella scheda SPEAKERS. È possibile eseguire una SCANSIONE che elenca tutti i dispositivi nel raggio d’azione; questa azione richiede solitamente un massimo di 10 secondi. SUB 15/18-AX Schermata “HOME” sul display È possibile selezionare gli altoparlanti desiderati senza attendere il completamento della SCANSIONE; dopo la selezione è possibile premere CONNETTI e completare il processo di connessione. VOLUME GENERALE DISPOSITIVI TROVATI DISPOSITIVI TROVATI17

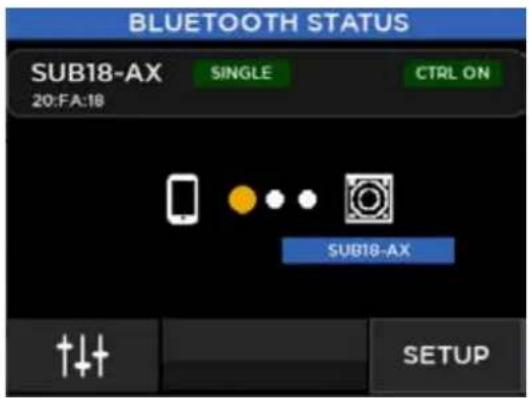

Sul touch screen del SUB 15/18-AX, premendo il pulsante in basso a destra viene visualizzata la pagina Bluetooth Status, che presenta lo stato della connessione e il nome dell’altoparlante corrente. Non è richiesta alcuna azione in questa pagina per completare il processo di connessione.

I connettori di ingresso XLR devono essere cablati secondo lo standard AES (Audio Engineering Society):

PRIMA DI CONNETTERE IL DIFFUSORE

Sul pannello posteriore si trovano tutti i controlli e gli ingressi di segnale e di alimentazione. Per sicurezza verificare sempre l’etichetta di tensione applicata al pannello posteriore (115 Volt o 230 Volt). L’etichetta indica la giusta tensione. Se è indicato un voltaggio errato o se non è possibile localizzare l’etichetta, chiamare il proprio rivenditore o il CENTRO DI ASSISTENZA RCF autorizzato prima di collegare il diffusore. Questo rapido controllo eviterà qualsiasi danno.

PRIMA DI ACCENDERE IL DIFFUSORE

A questo punto è possibile inserire il connettore di alimentazione e il connettore di segnale. Prima di accendere il diffusore assicurarsi che il controllo del volume sia al minimo sia sul diffusore che sulla sorgente sonora collegata al diffusore (generalmente un mixer); è importante anche che il mixer sia già acceso al momento in cui viene acceso il diffusore a lui collegato. Queste due precauzioni eviteranno di causare danni al diffusore stesso dovute a fastidiosi “bump” causati dall’accensione delle apparecchiature audio a monte dei diffusori. È buona regola che i diffusori amplificati e gli amplificatori in genere siano sempre le ultime apparecchiature ad essere accese dopo il montaggio e le prime ad essere spente alla fine dello spettacolo. Ora è possibile accendere il diffusore e alzare il controllo di livello a seconda delle necessità. PROTEZIONI I diffusori RCF Sub series sono dotati di un sistema completo di circuiti di protezione. Il circuito agisce molto delicatamente sul segnale audio, controllando il livello e mantenendo la distorsione a un livello accettabile. SELEZIONE DELLA TENSIONE DI ALIMENTAZIONE (RISERVATO AI CENTRI SERVIZIO RCF) 200-240 Volt, 50 Hz (FUSE VALUE T6.3 A L 250V) 100-120 Volt, 60 Hz (FUSE VALUE T6.3 A L 250V)

CONNETTORE MASCHIO XLR

Connessione bilanciata

CONNETTORE FEMMINA XLR

Connessione bilanciata

Assicurarsi che il diffusore sia acceso e collegato a un’alimentazione attiva. IL DIFFUSORE È COLLEGATO A UN’ALIMENTAZIONE ATTIVA MA NON SI ACCENDE Verificare che il cavo di alimentazione sia integro e collegato correttamente. IL DIFFUSORE È ACCESO MA NON EMETTE ALCUN SUONO Verificare che la sorgente stia inviando il segnale correttamente e che i cavi di segnale non siano danneggiati. IL SUONO È DISTORTO E IL LED SOVRACCARICO LAMPEGGIA FREQUENTEMENTE Abbassare il livello di uscita del mixer. IL SUONO È MOLTO BASSO E CON PRESENZA DI FRUSCIO Il guadagno della sorgente o il livello di uscita del mixer potrebbero essere troppo bassi. SI SENTE UN FRUSCIO ANCHE CON VOLUME E GUADAGNO CORRETTI La sorgente potrebbe inviare un segnale di bassa qualità o rumoroso

IL DIFFUSORE EMETTE UN RONZIO CONTINUO

Controllare la messa a terra sia del diffusore che di tutte le apparecchiature collegate all’ingresso del mixer. Controllare cavi e connettori. ATTENZIONE! Per ridurre il rischio di scosse elettriche, non smontare questo prodotto a meno che non si sia qualificati. Per l’assistenza, rivolgersi a personale di assistenza qualificato.20
