MANUALE UTENTE EH511AC Vonroc

Traduzione delle istruzioni originali 39 Questo prodotto èindicato solamente per spazi ben isolati oun uso occasionale.

Leggere le avvertenze di sicurezza allegate aque- sto manuale, le avvertenze di sicurezza aggiuntive ele istruzioni. Il mancato rispetto delle avvertenze eistruzioni di sicurezza potrebbe dar luogo ascos- se elettriche, incendi e/olesioni personali gravi. Conservare le avvertenze di sicurezza ele istruzioni per riferimenti futuri. Isimboli riportati di seguito vengono utilizzati all'interno del manuale d'uso oppure sono indicati sul prodotto: Leggere il manuale d'uso. Denota il rischio di lesioni personali, morte odanni all'elettroutensile in caso di mancata osservanza delle istruzioni contenute in questo manuale. Denota il rischio di scosse elettriche. Apparecchio di Classe II - Doppio isolamen- to - Non è necessario il collegamento aterra. Importante! AVVERTENZA: per evitare il surriscaldamento, non coprire il termoventi- latore. Non smaltire il prodotto in contenitori non idonei. Il prodotto è conforme alle norme di sicurezza applicabili ai sensi delle direttive europee vigenti.

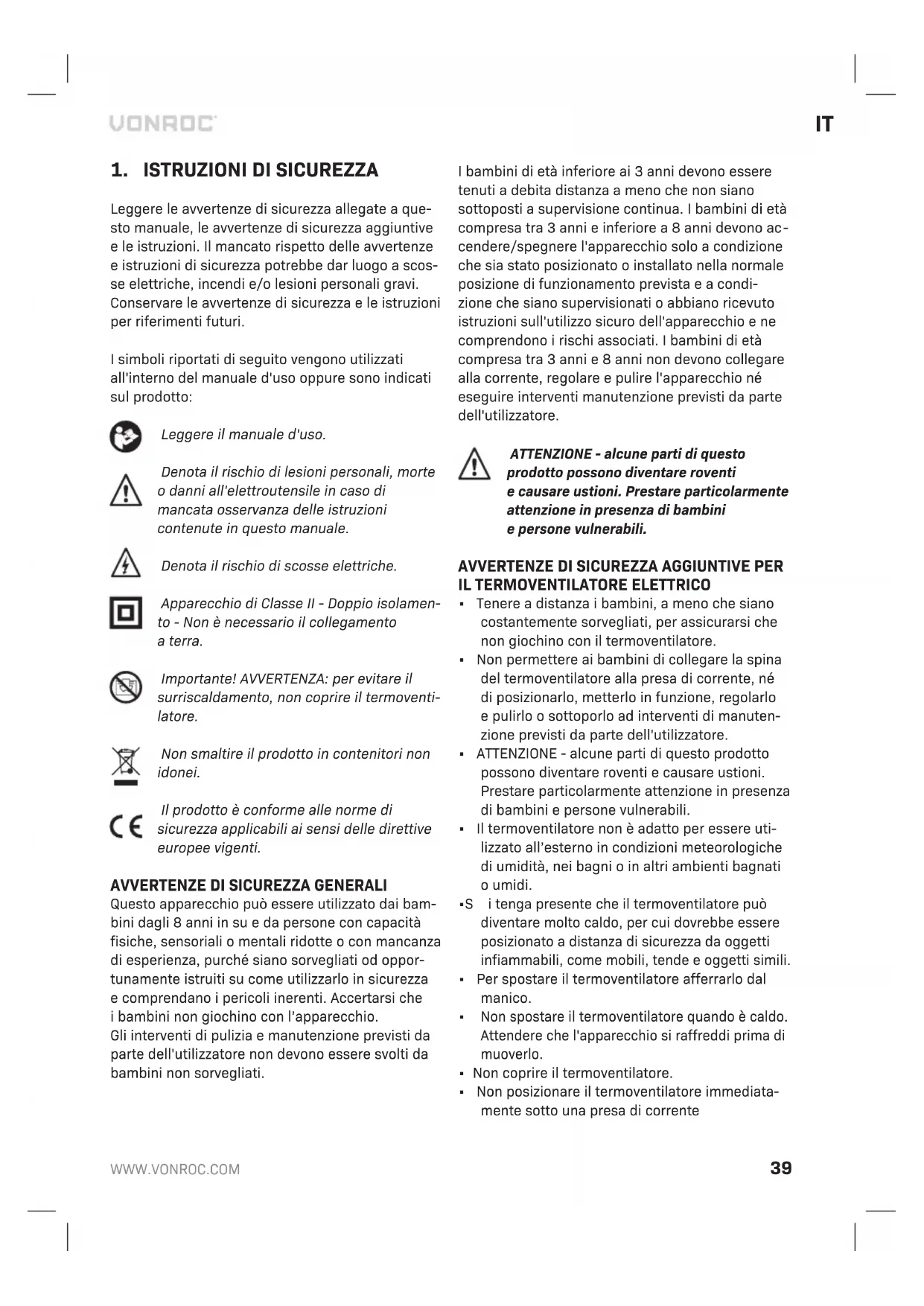

AVVERTENZE DI SICUREZZA GENERALI

Questo apparecchio può essere utilizzato dai bam- bini dagli 8 anni in su eda persone con capacità fisiche, sensoriali omentali ridotte ocon mancanza di esperienza, purché siano sorvegliati od oppor- tunamente istruiti su come utilizzarlo in sicurezza ecomprendano ipericoli inerenti. Accertarsi che ibambini non giochino con l’apparecchio. Gli interventi di pulizia emanutenzione previsti da parte dell'utilizzatore non devono essere svolti da bambini non sorvegliati. Ibambini di età inferiore ai 3 anni devono essere tenuti adebita distanza ameno che non siano sottoposti asupervisione continua. Ibambini di età compresa tra 3 anni einferiore a8 anni devono ac

cendere/spegnere l'apparecchio solo acondizione che sia stato posizionato oinstallato nella normale posizione di funzionamento prevista eacondi- zione che siano supervisionati oabbiano ricevuto istruzioni sull'utilizzo sicuro dell'apparecchio ene comprendono irischi associati. Ibambini di età compresa tra 3 anni e8 anni non devono collegare alla corrente, regolare epulire l'apparecchio né eseguire interventi manutenzione previsti da parte dell'utilizzatore. ATTENZIONE - alcune parti di questo prodotto possono diventare roventi ecausare ustioni. Prestare particolarmente attenzione in presenza di bambini epersone vulnerabili.

• Tenere adistanza ibambini, ameno che siano costantemente sorvegliati, per assicurarsi che non giochino con il termoventilatore.

• Non permettere ai bambini di collegare la spina del termoventilatore alla presa di corrente, né di posizionarlo, metterlo in funzione, regolarlo epulirlo osottoporlo ad interventi di manuten- zione previsti da parte dell'utilizzatore.

• ATTENZIONE - alcune parti di questo prodotto possono diventare roventi ecausare ustioni. Prestare particolarmente attenzione in presenza di bambini epersone vulnerabili.

• Il termoventilatore non è adatto per essere uti- lizzato all’esterno in condizioni meteorologiche di umidità, nei bagni oin altri ambienti bagnati oumidi.

• S i tenga presente che il termoventilatore può diventare molto caldo, per cui dovrebbe essere posizionato adistanza di sicurezza da oggetti infiammabili, come mobili, tende eoggetti simili.

• Per spostare il termoventilatore afferrarlo dal manico.

Non spostare il termoventilatore quando è caldo. Attendere che l'apparecchio si raffreddi prima di muoverlo.

• Non coprire il termoventilatore.

• Non posizionare il termoventilatore immediata- mente sotto una presa di corrente40

• Non collegare il termoventilatore mediante un timer di accensione espegnimento oun altro dispositivo in grado di mettere automaticamen- te in funzione l'apparecchio.

• Il termoventilatore non deve essere posiziona- to/utilizzato in locali, in cui vengono utilizzati oconservati liquidi ogas infiammabili.

• In caso di utilizzo di una prolunga, essa deve essere il più possibile corta esempre completa- mente estesa.

• È vietato collegare altri apparecchi alla stessa presa alla quale è collegato il termoventilatore.

• Non azionare il termoventilatore nelle immedia- te vicinanze di una vasca da bagno, una doccia ouna piscina.

Se il cavo di alimentazione è danneggiato, farlo sostituire dal fabbricante, da un tecnico dell'assi- stenza incaricato dallo stesso oda altro personale in possesso di qualifica analoga, al fine di evitare rischi per la sicurezza.

Fare in modo che il termoventilatore sia costan- temente sorvegliato enon accessibile abambini oanimali.

• Non collocare/utilizzare il termoventilatore su veicoli in movimento oin punti in cui sia facile inciamparvi sopra.

• Quando il termoventilatore non viene utilizzato per periodi prolungati, staccare la relativa spina dalla presa di corrente. Staccare la spina estra- endola direttamente, mai tirando il cavo.

• Tenere il termoventilatore adistanza da tende oluoghi in cui è facile che l'ingresso dell'aria sia bloccato.

• L’accoppiatore elettrico è impermeabile quando non viene utilizzato. Per prevenire possibili scosse elettriche ouna corrente di dispersio- ne, non utilizzare mai il termoventilatore con le mani bagnate né metterlo in funzione se è presente acqua sul cavo di alimentazione.

• Non smaltire gli apparecchi elettrici tra irifiuti generici, bensì conferirli presso appositi centri di smaltimento. Contattare la propria ammini- strazione locale per ottenere Informazioni ri- guardanti isistemi di raccolta disponibili. Se gli apparecchi elettrici sono smaltiti in discariche, sostanze pericolose possono penetrare nelle acque di sottosuolo ed entrare nella catena alimentare, rappresentando un rischio per la propria salute eil proprio benessere. Avvertenza! Non utilizzare questo termoven- tilatore in locali di piccole dimensioni, se occupati da persone non in grado di uscire da sole, ameno che non sia garantita una supervisione costante. Avvertenza! Per ridurre il rischio di incendio, tenere tessuti, tende oaltri materiali infiammabili auna distanza minima di 1m dall'uscita dell'(4) aria. Sicurezza elettrica Quando si utilizzano macchine elettriche, osservare sempre le norme di sicurezza vigenti nel proprio Paese per ridurre il rischio di incendi, scosse elettriche elesioni personali. Leggere le seguenti istruzioni di sicurezza eanche le istruzioni di sicu- rezza allegate. Verificare sempre che la tensione di alimentazione corrisponda alla tensione indicata sulla targhetta dei valori nominali. Collegamento alla rete elettrica Controllare che la rete elettrica ela spina utilizzate siano conformi ai requisiti della macchina. Control- lare la relativa targhetta dei valori nominali. Even- tuali modifiche devono sempre essere effettuate da un elettricista qualificato. Avvertenza! Evitare il contatto con iterminali della spina quando si inserisce (si stacca) la spina alla (dalla) presa di corrente. Il contatto causerebbe una intensa scossa elettrica. Sostituzione di cavi ospine Se è necessaria la sostituzione del cavo di alimen- tazione, questa deve essere eseguita dal produtto- re oda un suo agente al fine di evitare rischi per la sicurezza. Gettare immediatamente icavi ole spine vecchi dopo averli sostituiti. È pericoloso inserire la spina di un cavo allentato in una presa di corrente amuro. Utilizzo di cavi di prolunga Utilizzare esclusivamente un cavo di prolunga omologato adatto per la potenza nominale della macchina. La dimensione minima dei conduttori consentita è di 1,5 mm

. Quando si utilizza un avvolgicavo, srotolare sempre tutto il cavo.IT

PRODOTTO Uso previsto Termoventilatore elettrico PTC solo per magazzini, officine euso domestico. Non utilizzare il prodotto per scopi diversi. Il termoventilatore può essere utilizzato in locali chiusi in posizione libera, per il riscaldamento dell’ambiente circostante. Il termo- ventilatore può essere usato solo se completamen- te montato eposto in posizione verticale su una superficie stabile. Esso è dotato di un termostato edi una protezione termica ariarmo automatico che mantiene sotto controllo l’elemento termico equindi la temperatura. DATI TECNICI Numero mo- dello EH510AC EH511AC Alimentazione elettrica220-240V~ 50HzPotenza nominale 2000W 3000WClasse di protezione Classe IIImpostazioni20W (solo ventola) 1000W / 2000W6W (solo ventola) 2000W / 3000WTermostato autori pristinante65 °CCapacità di riscalda mento20m² 30m²Lunghezza cavo di alimentazione1,6 mPeso 1,4 kg 1,5 kg DESCRIZIONE Inumeri che compaiono nel testo si riferiscono alle figure riportate alle pagine 2-3.

3. Ingresso dell'aria in aspirazione

5. Spia di alimentazione

6. Manopola di selezione funzione

9. Modalità calore al minimo

10. Modalità calore al massimo

11. Manopola del termostato

12. Interruttore di sicurezza in caso di ribaltamento

13. Cavo di alimentazione

Prima dell'uso controllare che l'apparecchio non sia danneggiato eutilizzarlo solo se le sue condizioni operative sono buone. Al momento del primo utilizzo del termoventilatore si potrebbe notare una leggera emissione di fumo. Si tratta di un evento normale che dovrebbe sparire dopo poco tempo. L’elemento riscaldante consiste in acciaio inox rivestito con olio protettivo durante la produzione. Il fumo è causato da residui di olio che brucia con il riscaldamento. Posizionamento del termoventilatore elettrico (Fig.A)

• Posizionare il termoventilatore in verticale su una superficie stabile epiana.

• Mantenere una distanza minima di 1 m tra la parte frontale del corpo ele pareti, imateriali combustibili (mobili, tende, ecc.) edi 30 cm da tutte le altre superfici del corpo. Tenere lontano dagli ambienti umidi.

• Accertarsi dopo una conservazione per un periodo prolungato che l’elemento riscaldante (2) sia pulito eprivo di polvere. Avvertenza! Accertarsi di posizionare il termoventilatore in un punto sicuro, per non inciampare sull'apparecchio eil relativo cavo di alimentazione. Accertarsi di posizionare il termoventilatore dove non rischi di cadere / ribaltarsi. Avvio del termoventilatore elettrico (Fig. A, B)

Collegare la spina del cavo di alimentazione (13) alla presa di corrente.

• Regolare la manopola del termostato (11) al valore massimo (Max).

• Il termoventilatore si accende quando la mano- pola di selezione funzione (6) è posizionata su una delle impostazioni di funzione.

• La spia di alimentazione (5) si accenderà.

• Una volta raggiunta la temperatura della stanza desiderata, ruotare lentamente la manopola del termostato (11) finché non si avvertirà un clic ela spia di alimentazione (5) si spegnerà.42

Il riscaldatore viene ora avviato earrestato automaticamente equindi mantiene costante la temperatura ambiente. Ciò significa che non appena la temperatura diminuisce, l’elemento ri- scaldante eil ventilatore si rimettono in funzione. Impostazioni di funzione (Fig. B) Sono possibili funzioni differenti ruotando la mano- pola delle funzioni (6).

• Modalità calore al minimo (9)

• Modalità calore al massimo (10) Interruttore di sicurezza in caso di ribaltamento (12) Questo termoventilatore è dotato di un dispositivo di protezione meccanica in caso di ribaltamen- to. Questa protezione assicura lo spegnimento automatico del termoventilatore se quest'ultimo non è posto in verticale su una superficie solida epiana ose dovesse capitare che esso si ribalti. In tal caso, posizionare il termoventilatore su una superficie solida epiana eriavviarlo. Controllo di sicurezza automatico contro il surri- scaldamento Questo termoventilatore è dotato di termostato di sicurezza di limitazione del riscaldamento interno edi un circuito di protezione contro il surriscalda- mento. Quando viene raggiunta una temperatura di potenziale surriscaldamento, il sistema spegne automaticamente il termoventilatore. Spegnimento del termoventilatore elettrico (Fig. A, B) Fare raffreddare l'apparecchio prima di spegnerlo, utilizzando la funzione Ventola.

• Ruotare la manopola del termostato (11) sulla posizione minima eportare la manopola di sele- zione funzione sulla posizione della ventola (8).

• Lasciare che la ventola raffreddi l'apparecchio per qualche minuto.

• Girare la manopola delle funzioni (6) sulla posi- zione di spegnimento (7).

• Estrarre la spina del cavo di alimentazione dalla presa di corrente. Conservazione del termoventilatore elettrico

• Attendere sempre che il termoventilatore si sia raffreddato completamente prima di riporlo.

• Non avvolgere mai il cavo di alimentazione attorno al termoventilatore Avvertenza! Non riporre mai l'apparecchio in un ambiente umido opolveroso.

Prima di eseguire qualsiasi operazione di pulizia eintervento di manutenzione spegnere sempre l'elettroutensile estacca- re la spina dalla presa di corrente. Pulizia Attendere che l'apparecchio si sia raffreddato completamente prima di pulirlo.

• Pulire il termoventilatore con un panno asciutto oun aspirapolvere.

• Per proteggere la parte esterna del corpo macchina evitare che finiscano schizzi d’acqua sul termoventilatore enon utilizzare mai un solvente, come benzina, acetato di isoamile, toluene, ecc., per pulire l'apparecchio.

• Quando si deve riporre il termoventilatore, farlo prima raffreddare emantenerlo asciutto. Risoluzione dei problemi Qualora il termoventilatore elettrico non funzio- nasse correttamente, vengono elencati in seguito alcune cause possibili ela relativa soluzione ai problemi. Problema Causa pos- sibile Soluzione Il termoven

tilatore non funziona, anche quando è colle- gato alla presa di corrente el’interruttore eil termostato sono accesi. La spina è allentata, collegamento difettoso Estrarre la spina, verificare il collegamento su spina epresa. Poi ricollegare. Assenza di corrente nella presa di ali- mentazione Inserire la spina in una presa adeguata Protezione in caso di ribalta- mento Posizionare il termoconvettore su una superficie stabile epiana. Protezione dal surriscalda

mento Scollegare la spina dalla presa di corrente eattendere almeno 30 minuti che si raffreddi prima di riavviarlo.IT

L’elemento riscaldante è incandescente La tensione di ingresso è troppo elevata otroppo ri- dotta Utilizzare l’alimentazione di corrente conformemente all’indi- cazione sull’etichetta La griglia di ingresso aria in aspirazione (3) è bloccata Mantenere il termoventilatore lontano da oggetti come tende, sacchetti di plastica, carta ealtri oggetti che possono coprire l’ingresso dell’aria L’apparecchio non riscalda, solo la ventola è in funzione L’interruttore non è stato portato sull’im

postazione di riscaldamento Girare l’interruttore sull’imposta- zione di riscaldamento Il termostato è in funzione Attivare il termostato eascoltare se si avverte un rumore di aper- tura/chiusura. Qualora non sia udibile un clic eil termostato non sia danneggiato, il termoventi- latore si accende automatica- mente quando l'apparecchio si è raffreddato La protezione termica autori- pristinante è in funzione Spegnere il termoventilatore eispezionare il blocco di ingres- so euscita. Staccare la spina ed attendere almeno 10 minuti per il ripristino del sistema di protezio- ne prima di rimettere in funzione il termoventilatore. Rumore ecces- sivo L’apparecchio non si trova in posizione verticale Collocare il termoventilatore su una superficie piana PROTEZIONE DELL'AMBIENTE Le apparecchiature elettriche oelettroniche difettose e/oscartate devono essere conferite presso gli opportuni siti di riciclaggio. Solo per iPaesi UE Non smaltire gli elettroutensili insieme ai rifiuti do- mestici. Secondo la Direttiva europea 2012/19/UE sui rifiuti delle apparecchiature elettriche ed elettro- niche ela relativa implementazione nelle normative locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente esmaltiti in modo ecologico. GARANZIA Iprodotti VONROC sono sviluppati secondo gli stan- dard di qualità più elevati esono garantiti esenti da difetti, sia per quanto riguarda imateriali che la lavorazione, per il periodo stabilito per legge ade- correre dalla data di acquisto iniziale. Se durante questo periodo il prodotto dovesse presentare dei difetti di materiali e/odi lavorazione, contattare di- rettamente VONROC. Le seguenti circostanze sono escluse dalla garanzia: Le seguenti circostanze sono escluse dalla garanzia:

• esecuzione otentativo di esecuzione di ripa- razioni omodifiche alla macchina da parte di personale di centri di assistenza non autorizzati;

• maltrattamento, uso improprio omanutenzione inadeguata dell'apparecchio;

• impiego di ricambi non originali. La presente costituisce l'unica garanzia espressa oimplicita fornita dall'azienda. Non sono conces- se altre garanzie, né espresse né implicite, oltre aquelle descritte in questo documento, comprese le garanzie implicite di commerciabilità eidoneità per uno scopo particolare. In nessun caso VONROC sarà ritenuta responsabile di alcun danno inciden- tale oconsequenziale. Irimedi offerti dai rivenditori si limiteranno alla riparazione oalla sostituzione delle unità odei componenti non conformi. Il prodotto eil manuale d'uso sono soggetti amo- difiche. Idati tecnici possono essere modificati senza ulteriore notifica.44

Codice/idi identificazione modello: EH510AC Dato Simbolo Valore Unità Dato Unità Potenza termica Tipo di apporto termico, solo per gli apparecchi elettrici per il riscaldamento di ambienti ad accumulo (selezionare una sola opzione) Potenza termica nominale Pnom 2,0 kW controllo manuale del carico termico, con termostato integrato

Potenza termica minima (indicativa) Pmin 1,0 kW controllo manuale del carico termico con riscontro della temperatura dell'ambiente e/oesterna

Potenza termica continua massima Pmax,c 2,0 kW controllo elettronico del carico termico con riscontro della temperatura dell'ambiente e/oesterna

Consumo ausiliario di energia elettrica potenza termica assistita da ventola No Alla potenza termica nominale elmax 0 kW Tipo di potenza termica/controllo della temperatura dell'ambiente (selezionare una sola opzione) Alla potenza termica minima elmin 0 kW potenza termica afase unica senza controllo della temperatura dell'ambiente

In modalità standby elSB 0 kW Due opiù stadi manuali, senza controllo della temperatura dell'ambiente

con controllo temperatura dell'ambiente tramite termostato meccanico

con controllo temperatura dell'ambiente tramite termostato elettronico

controllo elettronico della temperatura dell'ambiente più timer giornaliero

controllo elettronico della temperatura dell'ambiente più timer settimanale

Altre opzioni di controllo (è possibile selezionare più opzioni) controllo della temperatura dell'ambiente, con rilevatore di presenza

controllo della temperatura dell'ambiente, con rilevatore di finestre aperte

con opzione di controllo adistanza No con controllo di avviamento adattivo No con limitazione del tempo di funzionamento

Codice/idi identificazione modello: EH511AC Dato Simbolo Valore Unità Dato Unità Potenza termica Tipo di apporto termico, solo per gli apparecchi elettrici per il riscaldamento di ambienti ad accumulo (selezionare una sola opzione) Potenza termica nominale Pnom 3,0 kW controllo manuale del carico termico, con termostato integrato

Potenza termica minima (indicativa) Pmin 2,0 kW controllo manuale del carico termico con riscontro della temperatura dell'ambiente e/oesterna

Potenza termica continua massima Pmax,c 3,0 kW controllo elettronico del carico termico con riscontro della temperatura dell'ambiente e/oesterna

Consumo ausiliario di energia elettrica potenza termica assistita da ventola No Alla potenza termica nominale elmax 0 kW Tipo di potenza termica/controllo della temperatura dell'ambiente (selezionare una sola opzione) Alla potenza termica minima elmin 0 kW potenza termica afase unica senza controllo della temperatura dell'ambiente

In modalità standby elSB 0 kW Due opiù stadi manuali, senza controllo della temperatura dell'ambiente

con controllo temperatura dell'ambiente tramite termostato meccanico

con controllo temperatura dell'ambiente tramite termostato elettronico

controllo elettronico della temperatura dell'ambiente più timer giornaliero

controllo elettronico della temperatura dell'ambiente più timer settimanale

Altre opzioni di controllo (è possibile selezionare più opzioni) controllo della temperatura dell'ambiente, con rilevatore di presenza

controllo della temperatura dell'ambiente, con rilevatore di finestre aperte

con opzione di controllo adistanza No con controllo di avviamento adattivo No con limitazione del tempo di funzionamento
