MANUALE UTENTE CEH6DXECTT1 CANDY

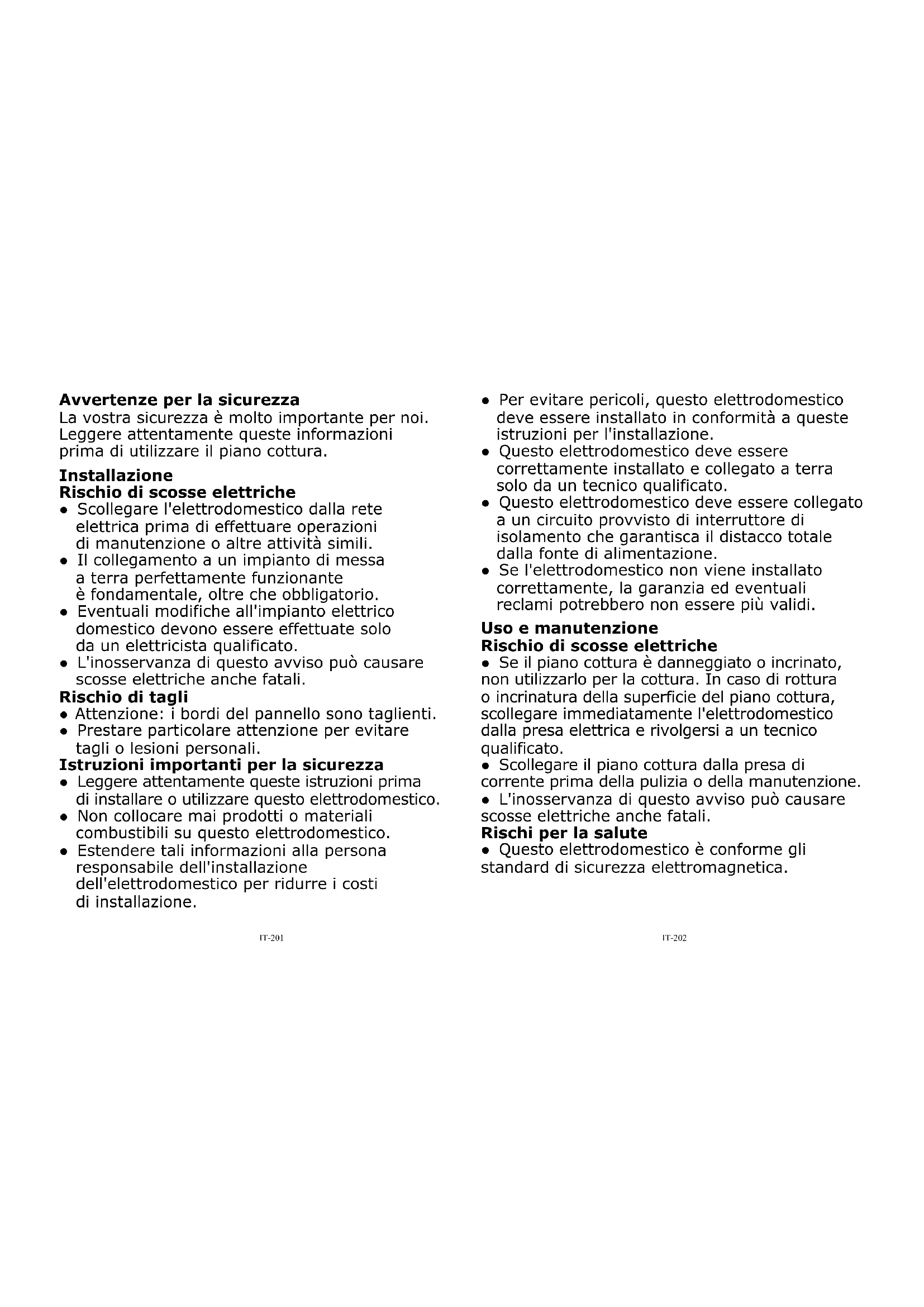

Avvertenze per la sicurezza La vostra sicurezza è molto importante per noi. Leggere attentamente queste informazioni prima di utilizzare il piano cottura. Installazione Rischio di scosse elettriche ● Scollegare l'elettrodomestico dalla rete elettrica prima di effettuare operazioni di manutenzione o altre attività simili. ● Il collegamento a un impianto di messa a terra perfettamente funzionante è fondamentale, oltre che obbligatorio. ● Eventuali modifiche all'impianto elettrico domestico devono essere effettuate solo da un elettricista qualificato. ● L'inosservanza di questo avviso può causare scosse elettriche anche fatali. Rischio di tagli ● Attenzione: i bordi del pannello sono taglienti. ● Prestare particolare attenzione per evitare tagli o lesioni personali. Istruzioni importanti per la sicurezza ● Leggere attentamente queste istruzioni prima di installare o utilizzare questo elettrodomestico. ● Non collocare mai prodotti o materiali combustibili su questo elettrodomestico. ● Estendere tali informazioni alla persona responsabile dell'installazione dell'elettrodomestico per ridurre i costi di installazione. ● Per evitare pericoli, questo elettrodomestico deve essere installato in conformità a queste istruzioni per l'installazione. ● Questo elettrodomestico deve essere correttamente installato e collegato a terra solo da un tecnico qualificato. ● Questo elettrodomestico deve essere collegato a un circuito provvisto di interruttore di isolamento che garantisca il distacco totale dalla fonte di alimentazione. ● Se l'elettrodomestico non viene installato correttamente, la garanzia ed eventuali reclami potrebbero non essere più validi. Uso e manutenzione Rischio di scosse elettriche ● Se il piano cottura è danneggiato o incrinato, non utilizzarlo per la cottura. In caso di rottura o incrinatura della superficie del piano cottura, scollegare immediatamente l'elettrodomestico dalla presa elettrica e rivolgersi a un tecnico qualificato. ● Scollegare il piano cottura dalla presa di corrente prima della pulizia o della manutenzione. ● L'inosservanza di questo avviso può causare scosse elettriche anche fatali. Rischi per la salute ● Questo elettrodomestico è conforme gli standard di sicurezza elettromagnetica.IT-203 IT-204

Rischi causati dalla superficie calda ● Durante l'uso, i componenti accessibili di questo elettrodomestico si riscaldano abbastanza da causare ustioni. ● Fino a quando la superficie è calda, non toccare il vetro a induzione con il corpo, gli indumenti o altri oggetti diversi dagli utensili di cucina adatti. ● Oggetti metallici come coltelli, forchette, cucchiai e coperchi non devono essere collocati sulla superficie del piano cottura perché potrebbero surriscaldarsi. ● Tenere lontani i bambini. ● I manici delle casseruole potrebbero diventare caldi al tatto. Accertarsi che i manici delle casseruole non sporgano su altre zone di cottura attivate. Tenere lontani i manici dalla portata dei bambini. ● L'inosservanza di questo avviso può causare ustioni e scottature. Rischio di tagli ● Con il coperchio di sicurezza ritratto, la lama del raschietto per il piano cottura è affilata come un rasoio. Prestare estrema attenzione e conservarlo sempre in un luogo sicuro e lontano dalla portata dei bambini. ● Prestare particolare attenzione per evitare tagli o lesioni personali. Istruzioni importanti per la sicurezza ● Non lasciare mai l'elettrodomestico incustodito durante l'uso. La bollitura causa fuoriuscite di fumo e grasso che potrebbero infiammarsi. ● Non utilizzare mai l'elettrodomestico come superficie da lavoro o stoccaggio. ● Non lasciare mai oggetti o utensili sull'elettrodomestico. ● Non utilizzare mai l'elettrodomestico per riscaldare l'ambiente. ● Dopo l'uso, spegnere sempre le zone di cottura e il piano cottura come descritto in questo manuale (utilizzando i comandi touch). ● Non consentire ai bambini di giocare con l'elettrodomestico né di sedersi o arrampicarsi sull'elettrodomestico. ● Non riporre oggetti che potrebbero attirare i bambini nei pensili sopra l'elettrodomestico. Se i bambini si arrampicano sul piano cottura, potrebbero subire gravi lesioni. ● Non lasciare i bambini soli o incustoditi nella zona di utilizzo dell'elettrodomestico. ● I bambini o le persone affetti da disabilità che limitano la loro capacità di utilizzare l'elettrodomestico devono essere istruiti sull'uso da una persona responsabile. La persona che li istruisce deve accertarsi che siano in grado di adoperare l'elettrodomestico senza rischi per sé e per le persone circostanti. ● Non riparare o sostituire componenti dell'elet- trodomestico, a meno che non sia consigliato appositamente nel manuale. Tutte le altre operazioni di manutenzione devono essere effettuate da un tecnico qualificato.IT-205 IT-206

● Non pulire il piano cottura con apparecchi a vapore. ● Non collocare o lasciar cadere oggetti pesanti sul piano cottura. ● Non salire sul piano cottura. ● Non utilizzare pentole con bordi irregolari né trascinare pentole sulla superficie del vetro a induzione che altrimenti potrebbe graffiarsi. ● Non utilizzare pagliette o altri materiali abrasivi per la pulizia del piano cottura, perché potrebbero graffiare il vetro a induzione. ● Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi. ● Questo elettrodomestico è destinato all'uso domestico e a utilizzi simili a quelli di seguito indicati: zone cucina per il personale di officine, uffici e altri ambienti lavorativi; case coloniche; clienti di hotel, motel e altri ambienti residenziali; bed & breakfast. ● AVVERTENZA: l'elettrodomestico e i componenti accessibili diventano molto caldi durante l'uso. Non toccare le resistenze. Tenere lontani i bambini di età inferiore a 8 anni se non sono sorvegliati continuamente. ● Questo elettrodomestico può essere utilizzato da bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo sotto stretta sorveglianza o se hanno appreso le modalità di utilizzo sicuro dell'elettrodomestico e sono consapevoli dei relativi pericoli. ● Impedire ai bambini di giocare con l'elettrodomestico. La pulizia e la manutenzione non devono essere effettuate da bambini non sorvegliati. ● AVVERTENZA: la cottura con oli o grassi può essere pericolosa e può causare incendi se il piano cottura rimane incustodito. In caso di incendio, non provare MAI a estinguerlo con l'acqua; spegnere l'elettrodomestico e coprire la fiamma con un coperchio o una coperta antincendio. ● AVVERTENZA: per evitare il rischio di incendi, non collocare oggetti sulle superfici di cottura. ● Avvertenza: se la superficie è incrinata, spegnere l'elettrodomestico per evitare il rischio di scosse elettriche per le superfici di cottura in vetroceramica o materiale simile che proteggono i componenti sotto tensione ● Non adoperare elettrodomestici per la pulizia a vapore. ● L'elettrodomestico non è progettato per l'uso tramite timer esterni e sistemi di controllo remoto separati. Congratulazioni per l'acquisto del nuovo piano cottura in vetroceramica. Si raccomanda di leggere attentamente il manuale di istruzioni/installazione per installare e utilizzare correttamente il piano cottura a induzione. Per l'installazione, consultare l'apposita sezione. Leggere attentamente tutte le istruzioni di sicurezza prima dell'uso e conservare il manuale di istruzioni/installazione per future consultazioni.IT-207 IT-208

Panoramica del prodotto Vista superiore

Pannello di controllo Pannello di controllo

1. Comandi per la selezione della zona

Comandi per la regolazione della potenza e del timer

Comando di blocco dei tasti

Comando di accensione e spegnimento

Controllo zona doppia/ovale Informazioni sul prodotto Il piano cottura in vetroceramica è in grado di soddisfare diversi tipi di esigenze culinarie grazie al riscaldamento a filo resistivo, al controllo microcomputerizzato e alla selezione di più potenze e rappresenta quindi la scelta ottimale per le famiglie moderne. Il piano cottura è realizzato considerando le esigenze degli utenti e può essere personalizzato. Il piano cottura offre prestazioni sicure e affidabili che garantiscono il massimo comfort e permettono di godere appieno del piacere della vita. Prima di utilizzare il nuovo piano cottura in vetroceramica

• Leggere attentamente questa guida, con particolare attenzione alla sezione "Avvertenze per la sicurezza".

• Rimuovere l'eventuale pellicola protettiva sul piano cottura in vetroceramica. Utilizzo dei comandi touch

• I comandi rispondono al tocco, per cui non occorre applicare pressione.

• Utilizzare il polpastrello e non la punta del dito.

• Ogni tocco registrato produce un segnale acustico.

• Accertarsi che i comandi siano sempre puliti, asciutti e non coperti da oggetti (ad es. utensili o panni). Anche un sottile velo d'acqua può impedire il corretto funzionamento dei comandi. Scelta degli utensili da cucina Non adoperare utensili da cucina con i bordi irregolari o la base curva. Accertarsi che la base della pentola sia liscia, che si appoggi interamente sul vetro e che sia delle stesse dimensioni della zona di cottura. Centrare la pentola sulla zona di cottura.IT-209 IT-210

Le pentole poggiate sul piano cottura in vetroceramica devono essere sempre sollevate e non trascinate, altrimenti il vetro potrebbe graffiarsi. Utilizzo del piano cottura in vetroceramica Per avviare la cottura

Toccare il comando di accensione e spegnimento. Dopo l'accensione, il cicalino emette un singolo segnale acustico e tutti i display visualizzano " - " o " — ", per indicare che il piano cottura a induzione è entrato in modalità standby.

Collocare una pentola idonea sulla zona di cottura che si desidera utilizzare.

• Accertarsi che il fondo della pentola e la superficie della zona di cottura siano puliti e asciutti.

3. Toccando il comando di selezione della zona scaldante,

un indicatore vicino al tasto lampeggia.

Impostare un livello di potenza toccando il comando "+".

• Se non si sceglie un'impostazione della temperatura entro 1 minuto, il piano cottura in vetroceramica si spegne automaticamente. In tal caso, occorre ricominciare dal punto 1.

• È possibile modificare l'impostazione della temperatura in qualunque momento durante la cottura.

Quando la zona 1 o la zona 3 sono in funzione, toccare il comando di selezione della zona di riscaldamento, quindi attivare la zona doppia o la zona ovale premendo .

Quando è in funzione la doppia zona o la zona ovale, toccare il comando di selezione della zona di riscaldamento, quindi spegnere la doppia zona o la zona ovale premendo . Al termine della cottura

Toccare il comando di selezione della zona scaldante da spegnere.

2. Spegnere la zona di cottura toccando "–" e scorrendo fino a "0", oppure tenendo

premuti contemporaneamente i pulsanti "+" e "–" per 1 secondo; in questo modo si scenderà direttamente a "0". Accertarsi che il display della potenza indichi "0", quindi "H".

3. Spegnere l'intero piano cottura toccando il comando

di accensione e spegnimento.

Attenzione alle superfici calde "H" indica che la zona di cottura è calda al tatto. L'indicazione scompare quando la superficie si è raffreddata a una temperatura sicura. Se occorre scaldare altre pentole, per risparmiare energia è possibile utilizzare il piano cottura ancora caldo. Blocco dei comandi

• I comandi possono essere bloccati per impedire utilizzi indesiderati (ad es. i bambini potrebbero accendere accidentalmente le zone di cottura).

• Quando sono bloccati, sono disabilitati tutti i comandi tranne quello di accensione e spegnimento. Per bloccare i comandi Toccare il comando di blocco dei tasti. L'indicatore del timer visualizza "Lo". Per sbloccare i comandi

1. Assicurarsi che il piano cottura in vetroceramica sia acceso.

2. Tenere premuto per qualche istante il comando di blocco dei tasti.

3. A questo punto, è possibile iniziare a utilizzare il piano cottura.

Quando il piano cottura si trova nella modalità di blocco tutti

comandi sono disabilitati, tranne quello di accensione/spegnimento . In caso di emergenza, è sempre possibile spegnere il piano cottura in vetroceramica con il comando di accensione/spegnimento, ma si deve prima sbloccare il piano cottura nell’operazione successiva.IT-211 IT-212

Protezione da temperature eccessive Il sensore di temperatura incorporato è in grado di monitorare la temperatura all'interno del piano cottura in vetroceramica. Se viene rilevata una temperatura eccessiva, il piano cottura in vetroceramica si spegne automaticamente. Protezione dalle fuoriuscite La protezione dalle fuoriuscite è una funzione di sicurezza. Spegne automaticamente il piano cottura entro 10 secondi se scorre acqua verso il pannello dei comandi, emettendo un segnale acustico di 1 secondo. Avvertenza sul calore residuo Quando il piano cottura viene utilizzato per un certo periodo di tempo, rimarrà un certo calore residuo. La lettera "H" viene visualizzata per indicare di tenersi a distanza dal piano cottura. Spegnimento automatico Lo spegnimento automatico è una funzione di protezione del piano cottura in vetroceramica. Arresta automaticamente il piano cottura nel caso in cui ci si dimentichi di spegnerlo. I tempi di funzionamento predefiniti per i vari livelli di potenza sono indicati nella tabella seguente: Livello di potenza

Tempi di funzionamento predefiniti (ore)

Utilizzo del timer Il timer può essere adoperato in due modi diversi:

• Può essere utilizzato come promemoria minuti. In questo caso, il timer non spegne la zona di cottura quando il tempo è impostato.

• È possibile impostarlo per spegnere una sola o più zone cottura dopo il tempo impostato.

• È possibile impostare il timer fino a 99 minuti. Utilizzo del timer come promemoria minuti Se non si seleziona alcuna zona di cottura

1. Accertarsi che il piano cottura sia acceso.

Nota: il promemoria minuti può essere utilizzato anche senza selezionare alcuna zona di cottura.

Toccando il comando del timer, l'indicatore del promemoria comincia a lampeggiare e il display del timer indica "30".

Impostare il tempo toccando il comando "–" o "+" del timer.

Suggerimento: toccare il comando "-" o "+" del timer una sola volta per aumentare o ridurre il tempo con incrementi di 1 minuto. Tenere premuto il comando "-" o "+" del timer per aumentare o ridurre il tempo con incrementi di 10 minuti. Superando l'impostazione del tempo di 99 minuti, il timer torna automaticamente al minuto 0.

4. Annullare il tempo toccando il comando del timer: il display dei minuti

Quando il tempo è impostato, il conto alla rovescia comincia immediatamente. Il display indica il tempo rimanente e l'indicatore del timer lampeggia per 5 secondi.

Viene emesso un segnale acustico per 30 secondi e l'indicatore del timer visualizza "--" una volta trascorso il tempo impostato.

Impostazione del timer per lo spegnimento della zona di cottura Zone di cottura impostate per questa funzione:

Toccare il comando di selezione della zona scaldante per cui impostare il timer (ad es. la zona n. 1).

Toccando il comando del timer, l'indicatore del promemoria comincia a lampeggiare e il display del timer indica "30".

3. Impostare il tempo toccando il comando "–" o "+" del timer.

Suggerimento: toccare il comando "–" o "+" del timer una sola volta per ridurre o aumentare il tempo con incrementi di 1 minuto. Tenere premuto il comando "-" o "+" del timer per ridurre o aumentare il tempo con incrementi di 10 minuti.IT-213 IT-214

Superando l'impostazione del tempo di 99 minuti, il timer torna automaticamente al minuto 0.

4. Quando il tempo è impostato, il conto alla rovescia

comincia immediatamente. Il display indica il tempo rimanente e l'indicatore del timer lampeggia per 5 secondi.

NOTA: il puntino rosso accanto all'indicatore del livello di potenza si accende, indicando che la zona è selezionata.

5. Per annullare il timer, toccare il comando per la selezione della zona scaldante,

quindi toccare il comando del timer; il timer viene annullato e il display dei minuti visualizza "00" e poi "––".

Una volta scaduto il timer della cottura, la zona di cottura corrispondente si spegne automaticamente e visualizza "H".

Altre zone di cottura rimangono in funzione se sono state accese precedentemente.

Impostazione del timer per lo spegnimento di più zone di cottura

1. Se si utilizza questa funzione per più zone scaldanti, l'indicatore del timer

visualizza il tempo più breve (ad es., se per la zona n. 1 il tempo impostato è 2 minuti e per la zona n. 2 il tempo impostato è 5 minuti, l'indicatore del timer visualizza "2"). NOTA: il puntino rosso lampeggiante accanto all'indicatore del livello di potenza segnala che l'indicatore del timer visualizza il tempo della zona scaldante. Per controllare il tempo impostato per altre zone scaldanti, toccare il comando di selezione della zona scaldante. Il timer visualizza il tempo impostato.

(impostato a 5 minuti)

(impostato a 2 minuti)

Una volta scaduto il timer della cottura, la zona di cottura corrispondente si spegne automaticamente e visualizza “H”.

NOTA: per modificare il tempo dopo l'impostazione del timer, occorre partire dal passo 1. Cura e pulizia Cosa? Come? Importante! Sporcizia quotidiana sul vetro (impronte, segni, macchie lasciate dagli alimenti o fuoriuscite di sostanze non zuccherose sul vetro)

1. Spegnere il piano cottura.

2. Pulire il vetro ancora caldo

(ma non bollente) con un detersivo per piani cottura

3. Sciacquare e asciugare

con carta assorbente o un panno.

4. Accendere il piano cottura.

• Quando si spegne il piano cottura, le superfici calde non sono più indicate, per cui la zona di cottura potrebbe essere ancora calda. Prestare molta attenzione.

• Pagliette doppie, alcune pagliette in nylon e detergenti aggressivi possono graffiare il vetro. Leggere sempre l'etichetta per accertarsi che il detersivo o la paglietta siano idonei.

• Non lasciare residui di pulizia sul piano cottura, altrimenti il vetro potrebbe macchiarsi. Fuoriuscite di alimenti bolliti, fusi e molto zuccherosi sul vetro Rimuovere immediatamente tali fuoriuscite con una paletta per il pesce, una spatola

un raschietto, idonei per piani cottura in vetroceramica, prestando attenzione alle superfici delle zone di cottura calde:

1. Staccare la spina del piano

cottura dalla presa elettrica.

2. Tenere il raschietto o altro

utensile a un angolo di 30° e rimuovere sporcizia o fuoriuscite sulla zona calda del piano cottura.

3. Pulire la sporcizia

o le fuoriuscite con carta assorbente o uno strofinaccio.

4. Seguire i punti da 2 a 4,

"Sporcizia quotidiana sul vetro".

• Rimuovere prima possibile le macchie residue di fuoriuscite, alimenti fusi o zuccherini.

si raffreddano sul vetro, potrebbe essere difficile eliminarle e la superficie del vetro potrebbe danneggiarsi irreparabilmente.

• Pericolo di tagli: con il coperchio di sicurezza ritratto, la lama del raschietto è affilata come un rasoio. Prestare estrema attenzione e conservarlo sempre in un luogo sicuro e lontano dalla portata dei bambini.IT-215 IT-216 Fuoriuscite sui comandi touch

1. Spegnere il piano cottura.

Bagnare la fuoriuscita

Strofinare l'area dei comanditouch con un panno o unaspugna pulita e inumidita.

Asciugare perfettamente lazona con carta assorbente.

Accendere il piano cottura.

• Se è presente liquido sui comandi,il piano cottura potrebbe emettere un segnale acustico e spegnersiautomaticamente, e i comandipotrebbero non funzionare. Asciugare perfettamente l'area dei comandi touch prima di accendere il piano cottura. Suggerimenti e istruzioni utili Problema Possibili cause Rimedi Il piano di cottura non può essere acceso. Assenza di corrente elettrica. Controllare se il piano cottura è collegato a una fonte di alimentazione funzionante. Controllare se si è verificato un blackout in casa o in zona. Se il problema non si risolve dopo tutti questi controlli, chiamare un tecnico qualificato. I comandi touch non rispondono. I comandi sono bloccati. Sbloccare i comandi. Per le istruzioni, consultare la sezione che descrive l'uso del piano cottura in vetroceramica. I comandi touch sono difficili da azionare. È possibile che sia presente un velo d'acqua sui comandi o che si utilizzi la punta del dito per toccarli. Accertarsi che l'area dei comandi touch sia asciutta e utilizzare polpastrello quando si toccano i comandi. Il vetro è graffiato. Utensili da cucina con bordi irregolari. Uso di pagliette abrasive o prodotti di pulizia inadeguati. Adoperare utensili da cucina con basi piatte e lisce. Vedere "Scelta degli utensili da cucina". Vedere "Cura e pulizia". Alcune pentole producono crepitii ticchettii. Questi rumori possono essere dovuti ai materiali con cui sono realizzati gli utensili da cucina (strati di metalli differenti che vibrano in maniera diversa). Questo fenomeno è normale per gli utensili da cucina e non indica un problema. Specifiche tecniche Piano cottura CEH6DXECTT/1 Zone di cottura 4 zone Tensione di alimentazione 220-240 V ~/ 50-60 HZ Potenza elettrica installata 6039-7186W Dimensioni del prodotto - L×P×A (mm) 590X520X52 Dimensioni incasso AxB (mm) 560×490 Dimensioni e pesi sono approssimativi. Siccome siamo costantemente impegnati a migliorare i nostri prodotti, le specifiche e i modelli sono soggetti a modifiche senza preavviso. Installazione Scelta delle attrezzature per l'installazione Praticare un foro sul top di cucina attenendosi alle dimensioni indicate nel disegno. Per l'installazione e l'uso, lasciare almeno 5 cm di spazio attorno al foro. Accertarsi che lo spessore del top di cucina sia almeno 30 mm. Scegliere un materiale del top di cucina resistente al calore, per evitare deformazioni causate dall'irradiazione del calore prodotto dal piano cottura. Attenersi alle indicazioni seguenti: L (mm) W (mm) H (mm) D (mm) A (mm) B (mm) X (mm)

Min 50 Accertarsi sempre che il piano cottura in vetroceramica sia adeguatamente ventilato e che i fori di ingresso e uscita dell'aria non siano ostruiti. Assicurarsi che il piano cottura in vetroceramica sia in buone condizioni. Attenersi alle seguenti illustrazioni GUARNIZIONEIT-217 IT-218

Nota: la distanza di sicurezza tra il piano cottura e i pensili sovrastanti deve essere almeno 760 mm.

Min 50 Min 30 Ingresso dell'aria Uscita dell'aria 10 mm Controlli da effettuare prima dell'installazione del piano cottura

• Il top di cucina deve essere dritto e a livello, senza membri strutturali che interferiscono con i requisiti di spazio.

• Il materiale del top di cucina deve resistere al calore

• Se il piano cottura viene installato su un forno, il forno deve essere dotato di ventilatore di raffreddamento

• L'installazione deve essere effettuata considerando tutte le tolleranze necessarie e in conformità alle norme e ai regolamenti vigenti

• L'impianto elettrico deve includere un adeguato interruttore di isolamento che consenta di scollegare completamente la fonte di alimentazione, montato e collocato in conformità alle norme e ai regolamenti locali sugli impianti elettrici. L'interruttore di isolamento deve essere di tipo approvato e deve garantire una separazione dei contatti in aria di 3 mm su tutte le polarità (o in tutti conduttori di fase attivi, se le norme locali sugli impianti elettrici consentono questa variazione dei requisiti)

• Una volta installato il piano cottura, l'interruttore di isolamento deve essere facilmente accessibile per il cliente

• In caso di dubbi inerenti all'installazione, rivolgersi agli enti locali e attenersi alle norme vigenti

• Per le superfici delle pareti circostanti al piano cottura scegliere finiture resistenti al calore e facili da pulire (ad es. piastrelle di ceramica). Controlli da effettuare dopo l'installazione del piano cottura

• Il cavo di alimentazione non deve essere accessibile tramite sportelli o cassetti degli arredi.

• Gli arredi devono garantire un adeguato flusso di aria fresca per la ventilazione della base del piano cottura.

• Se il piano cottura è installato sopra un cassetto o un mobile, sotto la base del piano cottura deve essere installata una barriera di protezione termica.

• L'interruttore di isolamento deve essere facilmente accessibile per il cliente. Controlli da effettuare prima del posizionamento delle staffe di fissaggio L'unità deve essere collocata su una superficie liscia e stabile (è possibile utilizzare l'imballo). Non applicare forza sui comandi che sporgono dal piano cottura. Dopo l'installazione, fissare il piano cottura sul top di cucina avvitando le 4 staffe sulla parte inferiore del piano cottura (v. immagine).

Vite Staffa Foro della vite Base

1. Il piano cottura in vetroceramica deve essere installato da personale o tecnici

qualificati. Vetro Staffa di ritenuta Vite ST3. 5*8 Parte inferiore Piano di lavoro / mobile da cucinaIT-219 IT-220

Il produttore può fornire tecnici professionisti. Non effettuare l'operazione da soli.

2. Il piano di cottura in vetroceramica non deve essere montato su apparecchiature

di raffreddamento, lavastoviglie e asciugatrici a tamburo.

3. Il piano cottura in vetroceramica deve essere installato in modo da ottimizzare

l'irradiazione del calore, per incrementarne l'affidabilità.

4. La parete e la zona scaldante a induzione sopra il piano di lavoro devono resistere

5. Per evitare danni, lo strato a sandwich e l'adesivo devono essere resistenti

6. Non adoperare elettrodomestici per la pulizia a vapore.

7. Questo piano cottura in vetroceramica può essere collegato solo a

un'alimentazione con un'impedenza di sistema non superiore a 0,427 ohm. Se necessario, consultare l'autorità di fornitura per informazioni sull'impedenza del sistema. Collegamento del piano cottura alla rete elettrica L'alimentazione deve essere collegata in conformità alle norme pertinenti o con un interruttore unipolare. Il metodo di collegamento è illustrato di seguito.

1. Se il cavo è danneggiato o deve essere sostituito, l'operazione deve essere

effettuata da un tecnico post-vendita utilizzando utensili appropriati in modo da evitare incidenti.

2. Se l'elettrodomestico è collegato direttamente alla rete elettrica, è necessario

installare un interruttore onnipolare con una distanza minima di 3 mm tra i contatti.

3. L'installatore deve accertarsi che il collegamento elettrico sia corretto e conforme

alle normative in materia di sicurezza.

4. Il cavo non deve essere piegato o compresso.

5. Il cavo deve essere controllato regolarmente e deve essere sostituito solo da una

Sull'elettrodomestico è riportato il simbolo di conformità alla direttiva europea 2012/19/UE relativa allo smaltimento di rifiuti di apparecchiature elettriche ed elettroniche. I rifiuti di apparecchiature elettriche ed elettroniche contengono sostanze inquinanti per l'ambiente e componenti basilari riutilizzabili. È fondamentale che i rifiuti di apparecchiature elettriche ed elettroniche siano sottoposti a trattamenti specifici per rimuovere e smaltire correttamente i materiali inquinanti e recuperare tutti i materiali riciclabili. Osservando alcune regole basilari, tutti possono contribuire a evitare danni ambientali causati dai rifiuti di apparecchiature elettriche ed elettroniche: – I rifiuti di apparecchiature elettriche ed elettroniche non devono essere gestiti come rifiuti domestici. – I rifiuti di apparecchiature elettriche ed elettroniche devono essere conferiti in aree di raccolta dedicate gestite a livello municipale o da una società registrata. In molti paesi potrebbe essere disponibile il prelievo a domicilio per i rifiuti di apparec- chiature elettriche ed elettroniche di grandi dimensioni. Quando si acquista un nuovo elettrodomestico, quello vecchio può essere restituito al rivenditore che è tenuto ad accettarlo gratuitamente, purché sia di tipo equivalente e abbia le stesse funzioni di quello acquistato. Cavo di alimentazione

Nero Marrone Grigio Blu Giallo/Verde Ingresso Cavo di alimentazione

Nero Marrone Grigio Blu Giallo/Verde IngressoIT-221 IT-222

Informazioni sul prodotto per i piani cottura elettrici domestici conformi al Regolamento UE n. 66/2014

Posizione Simbolo Valore Unità di misura Identificativo del modello CEH6DXECTT/1 Tipo di piano cottura: Piano cottura elettrico Numero di zone e/o aree di cottura zone 4 aree

Tecnologia di riscaldamento (zone di cottura e aree di cottura a induzione, zone di cottura radianti, piastre solide) Zone di cottura a induzione Aree di cottura a induzione

Zone di cottura radianti

Per zone o aree di cottura circolari: diametro della superficie utile per ogni zona di cottura riscaldata elettricamente, arrotondato a 5 mm. Posteriore sinistra Ø 16,5 cm Centrale posteriore

- cm Posteriore destra

- cm Centrale sinistra

- cm Centrale al centro Ø - cm Centrale destra

- cm Anteriore sinistra

16,5 cm Per zone o aree di cottura non circolari: lunghezza e larghezza della superficie utile per ogni zona o area di cottura riscaldata elettricamente, arrotondate a 5 mm. Posteriore sinistra

- cm Posteriore destra

- cm Centrale destra

- cm Anteriore sinistra

- cm Consumo energetico per zona o area di cottura calcolato per kg Posteriore sinistra Cottura elettrica 186,0 Wh/kg Centrale posteriore Cottura elettrica - Wh/kg Posteriore destra Cottura elettrica 176,9 Wh/kg Centrale sinistra Cottura elettrica - Wh/kg Centrale al centro Cottura elettrica - Wh/kg Centrale destra Cottura elettrica - Wh/kg Anteriore sinistra Cottura elettrica 167,0 Wh/kg Centrale anteriore Cottura elettrica - Wh/kg Anteriore destra Cottura elettrica 186,0 Wh/kg Consumo energetico per il piano cottura calcolato per kg Piano cottura elettrico 184,0 Wh/kg Norma applicata: EN 60350-2: Apparecchi elettrici per la cottura per uso domestico - Parte 2: Piani cottura – Metodi per la misura delle prestazioni Suggerimenti per il risparmio energetico:

Per ottimizzare l'efficienza del piano cottura, collocare la pentola al centro della zona di cottura.

L'uso di un coperchio abbrevia i tempi di cottura e consente di risparmiare energia trattenendo il calore.

Riducendo al minimo la quantità di liquidi o grassi, si riducono i tempi di cottura.

Cominciare la cottura con un'impostazione alta e ridurla quando gli alimenti si sono riscaldati a sufficienza.

Utilizzare pentole di diametro adeguato, come illustrato nella figura della zona selezionata.
