HASZNÁLATI ÚTMUTATÓ CEH6DXECTT1 CANDY

2. zóna max. 1 200 W

• Upotrebljavajte tave promjera jednakog velikog kao i odabrana zona.HU-157 Biztonsági figyelmeztetések Biztonsága fontos számunkra. A főzőlap használata előtt olvassa el az alábbi útmutatót. Telepítés Elektromos áramütés veszélye

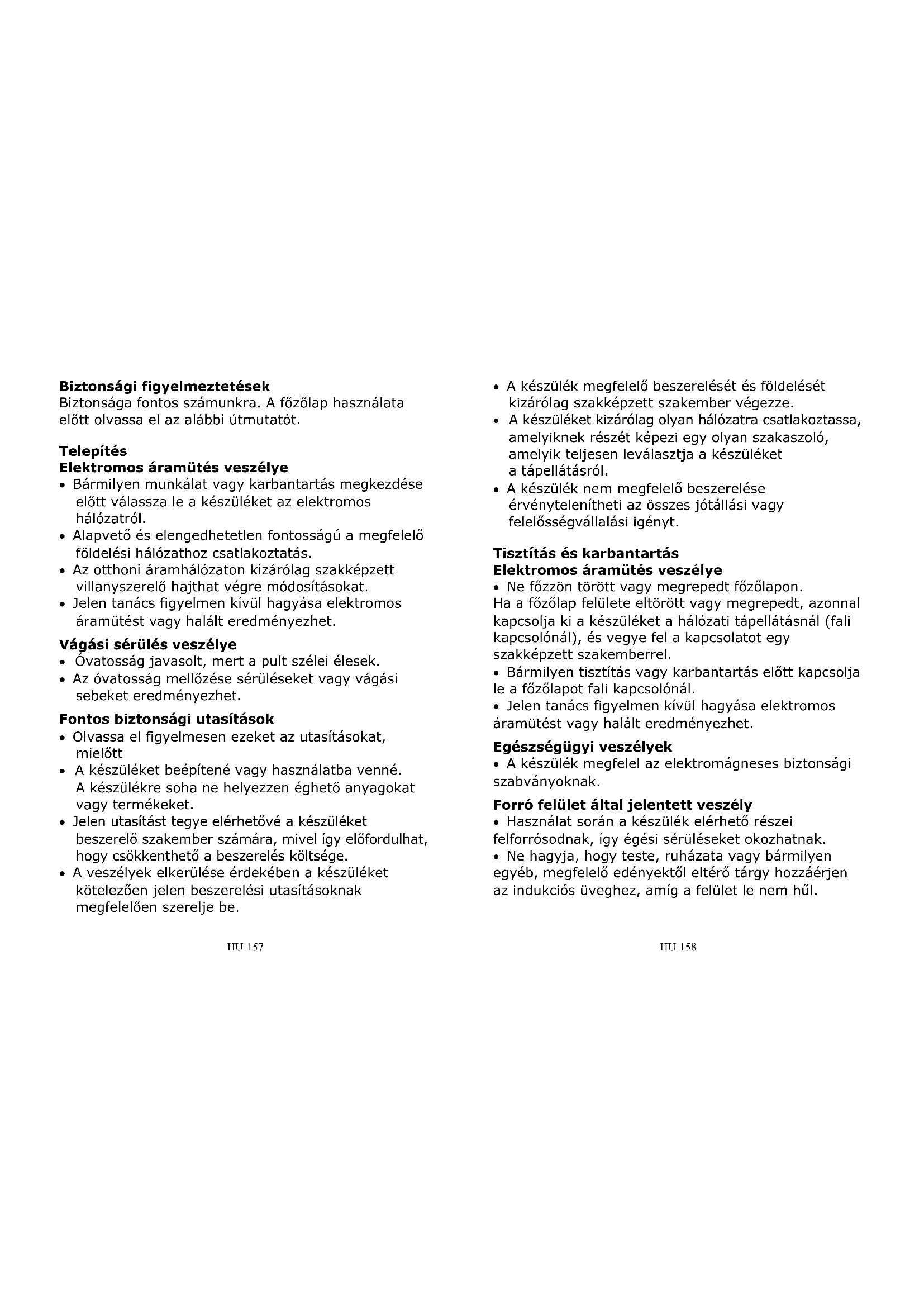

• Bármilyen munkálat vagy karbantartás megkezdése előtt válassza le a készüléket az elektromos hálózatról.

• Alapvető és elengedhetetlen fontosságú a megfelelő földelési hálózathoz csatlakoztatás.

• Az otthoni áramhálózaton kizárólag szakképzett villanyszerelő hajthat végre módosításokat.

• Jelen tanács figyelmen kívül hagyása elektromos áramütést vagy halált eredményezhet. Vágási sérülés veszélye

• Óvatosság javasolt, mert a pult szélei élesek.

• Az óvatosság mellőzése sérüléseket vagy vágási sebeket eredményezhet. Fontos biztonsági utasítások

• Olvassa el figyelmesen ezeket az utasításokat, mielőtt

• A készüléket beépítené vagy használatba venné. A készülékre soha ne helyezzen éghető anyagokat vagy termékeket.

• Jelen utasítást tegye elérhetővé a készüléket beszerelő szakember számára, mivel így előfordulhat, hogy csökkenthető a beszerelés költsége.

• A veszélyek elkerülése érdekében a készüléket kötelezően jelen beszerelési utasításoknak megfelelően szerelje be. HU-158

• A készülék megfelelő beszerelését és földelését kizárólag szakképzett szakember végezze.

• A készüléket kizárólag olyan hálózatra csatlakoztassa, amelyiknek részét képezi egy olyan szakaszoló, amelyik teljesen leválasztja a készüléket a tápellátásról.

• A készülék nem megfelelő beszerelése érvénytelenítheti az összes jótállási vagy felelősségvállalási igényt. Tisztítás és karbantartás Elektromos áramütés veszélye

• Ne főzzön törött vagy megrepedt főzőlapon. Ha a főzőlap felülete eltörött vagy megrepedt, azonnal kapcsolja ki a készüléket a hálózati tápellátásnál (fali kapcsolónál), és vegye fel a kapcsolatot egy szakképzett szakemberrel.

• Bármilyen tisztítás vagy karbantartás előtt kapcsolja le a főzőlapot fali kapcsolónál.

• Jelen tanács figyelmen kívül hagyása elektromos áramütést vagy halált eredményezhet. Egészségügyi veszélyek

• A készülék megfelel az elektromágneses biztonsági szabványoknak. Forró felület által jelentett veszély

• Használat során a készülék elérhető részei felforrósodnak, így égési sérüléseket okozhatnak.

• Ne hagyja, hogy teste, ruházata vagy bármilyen egyéb, megfelelő edényektől eltérő tárgy hozzáérjen az indukciós üveghez, amíg a felület le nem hűl.HU-159

• Ne helyezzen fémtárgyakat, így például késeket, villákat, kanalakat és fedőket a főzőlap felületére, mivel ezek felforrósodhatnak.

• A gyermekeket tartsa a készüléktől távol.

• A serpenyők fogantyúi felforrósodhatnak. Figyeljen arra, hogy a serpenyők fogantyúi ne lógjanak túl azon főzőzónán, amelyen található az edény. Gondoskodjon arról, hogy a gyermekek ne érhessék el a fogantyúkat.

• Jelen tanács figyelmen kívül hagyása égési sérüléseket és forrázásokat eredményezhet. Vágási sérülés veszélye

• A főzőlap kaparó éles pengéje veszélyt jelenthet visszahúzott védőburkolat mellett. A kaparót rendkívül óvatosan használja, és mindig biztonságosan és gyermekektől távol tárolja.

• Az óvatosság mellőzése sérüléseket vagy vágási sebeket eredményezhet. Fontos biztonsági utasítások

• Soha ne hagyja a készüléket felügyelet nélkül működés közben. A főzés közben túlcsorduló étel füstöt és esetlegesen felgyulladó zsíros kiömléseket eredményezhet.

• Soha ne használja a készüléket munka- vagy tárolófelületként.

• Soha ne hagyjon tárgyakat vagy eszközöket a készüléken.

• Soha ne használja a készüléket a helyiség melegítésére vagy hevítésére. HU-160

• Használatot követően kapcsolja ki az összes főzőzónát és a főzőlapot a jelen utasításban részletezett módon (vagyis az érintésvezérlés használatával).

• Ne engedje gyerekeknek, hogy játsszanak a készülékkel, hogy ráüljenek, ráálljanak vagy felmásszanak rá.

• Ne tároljon gyermekek számára csábító tárgyakat a készülék fölötti szekrényekben. A főzőlapra felmászó gyermekek súlyos sérüléseket szenvedhetnek.

• Ne hagyja a gyermekeket egyedül vagy felügyelet nélkül az adott helyiségben, a készülék működése közben.

• A gyermekeket és a készülék használatát illetően korlátozottságot okozó fogyatékossággal rendelkező személyeket egy felelős és kompetens személynek kell útmutatással szolgálnia a készülékhasználat tekintetében. A képzést nyújtó személynek meg kell bizonyosodnia arról, hogy az illető személyek képesek saját maguk és a környezetük veszélyeztetése nélkül használni a készüléket.

• Ne javítsa vagy cserélje a készülék bármely elemét, hacsak erre vonatkozó explicit javaslat nem található a jelen útmutatásban. Minden egyéb szervizelést kizárólag szakképzett technikus végezhet.

• A főzőlap tisztításához ne használjon gőzborotvát.

• Ne helyezzen vagy ejtsen nehéz tárgyakat a főzőlapra.

• Ne álljon a főzőlapra.

• Ne használjon csipkézett élekkel rendelkező serpenyőket a készüléken, illetve ne húzzon végig serpenyőket az indukciós üvegfelületen, mivel ezzel megkarcolhatja az üveget.HU-161

• Ne használjon súrolószereket vagy egyéb durva, abrazív tisztítószereket a főzőfelület tisztításához, mivel ezek megkarcolhatják az indukciós üveget.

• Ha a tápkábel megsérül, a veszély elkerülése érdekében cseréltesse ki a gyártóval, a gyártó szervizközpontjával vagy más szakemberrel.

• A készüléket háztartási és hasonló alkalmazásokra tervezték, mint például az üzletek, irodák és egyéb munkakörnyezetek személyzeti konyháinak területei; tanyasi házakban és szállodák, motelek és egyéb lakókörnyezetben, valamint panzió típusú vállalkozásokban való használatra ügyfelek számára.

• FIGYELMEZTETÉS: A készülék és az elérhető alkatrészek működés közben felforrósodnak. Figyeljen arra, hogy ne érintse meg a fűtőelemeket. A 8 évnél kisebb gyermekeket tartsa a készüléktől távol, hacsak nem tartja őket folyamatos felügyelet alatt.

• A berendezést 8 évnél idősebb gyermekek vagy csökkent fizikai, érzékszervi vagy mentális képességű, vagy tapasztalattal és ismerettel nem rendelkező személyek akkor használhatják, ha felügyelet alatt állnak vagy ha megfelelő utasításokkal látták el őket a berendezés biztonságos használatát illetően, és megértették a használatból eredő veszélyeket.

• Gyermekek nem játszhatnak a berendezéssel. A berendezés tisztítását és karbantartását gyermekek csak felügyelet alatt végezhetik.

• FIGYELMEZTETÉS: A főzőlapon a zsírral vagy olajjal való felügyelet nélküli sütés veszélyes, és tüzet eredményezhet. SOHA ne próbálja meg a tüzet vízzel oltani, hanem kapcsolja ki a készüléket, majd fedje le HU-162 a lángot valamivel, például egy fedővel vagy tűzoltó takaróval.

• FIGYELMEZTETÉS: Tűzveszély: ne tároljon tárgyakat a főzőfelületeken.

• Figyelmeztetés: Ha a felület megrepedt, kapcsolja ki a készüléket az áramütés kockázatának elkerülése érdekében, feszültségtől védő üvegkerámia vagy hasonló főzőfelületek esetében

• Ne használjon gőzborotvát.

• A készülék kialakításából adódóan nem javasolt ennek használata külső időzítővel vagy különálló távvezérlő rendszerrel. Gratulálunk az új kerámia főzőlap vásárlása alkalmából. A készülék megfelelő beszerelése és használata érdekében javasoljuk, hogy fordítson időt jelen utasítások / beszerelési kézikönyv elolvasására. A beszerelés ügyében tájékozódjon a beszerelés szakaszt. Használat előtt olvassa figyelmesen el az összes biztonsági utasítást, és őrizze meg ezen utasításokat / beszerelési kézikönyvet jövőbeli referencia céljából.HU-163 Termék áttekintése Felső nézet

1. Főzőzóna választókapcsolók

3. Teljesítmény-/időzítőállító

6. Kettős/ovális zónavezérlés

HU-164 Termékinformáció A mikroszámítógépet tartalmazó kerámia főzőlap különböző konyhai igények kielégítésére képes köszönhetően az ellenálláshuzalos fűtésnek, a mikroszámítógépes vezérlésnek és választható teljesítményszinteknek, így igazán optimális választás modern családok számára. A kerámia főzőlap az ügyfelek igényeit helyezi a középpontba, és igazodik az egyéni dizájnhoz. A főzőlap biztonságos és megbízható teljesítményekkel szolgál, így teszi kényelmessé életét, illetve lehetővé teszi az élet örömeinek a teljes kiélvezését. Az új kerámia főzőlap használata előtt

• Olvassa el jelen útmutatót, különös figyelmet szentelve a „Biztonsági figyelmeztetések” szakasznak.

• Távolítson el bármilyen, a kerámia főzőlapon maradt védőfóliát. Az érintésvezérlés használata

• A vezérlőgombok érintésérzékenyek, így a gombokra nem kell semmilyen nyomást kifejtenie.

• Ne az ujja hegyét, hanem az ujjbegyét használja.

• Minden egyes érintés észlelésekor hangjelzés hallható.

• Bizonyosodjon meg arról, hogy a vezérlők mindig tiszták, szárazak, és nem takarja ezeket semmi (pl. valamilyen eszköz vagy törlőkendő). A vezérlők működtetését akár egy vékony vízréteg is megnehezítheti. Megfelelő főzőedény választása Ne használjon csipkézett élekkel vagy lekerekített alapi résszel rendelkező edényeket. Bizonyosodjon meg arról, hogy a serpenyő alja sima, egyenesen felfekszik az üvegre, és megegyezik a főzőzóna méretével. A serpenyőt mindig helyezze a főzőzóna közepére.HU-165 Mindig emelje fel a serpenyőket a kerámia főzőlapról, ne csúsztassa az edényt, mivel így megkarcolhatja az üvegfelületet. A kerámia főzőlap használata Főzés megkezdése

1. Érintse meg a BE/KI gombot.

A bekapcsolás után egyszeri hangjelzés hallható, és az összes kijelzőn „ - ” vagy „ - - ” jelenik meg, tájékoztatva az indukciós főzőlap készenléti módba kapcsolásáról.

2. Helyezzen egy megfelelő serpenyőt a használni kívánt

Bizonyosodjon meg arról, hogy a serpenyő és a főzőzóna felülete tiszta és száraz.

3. A főzőzóna választókapcsoló megérintését követően a gomb

melletti jelzőfény villogásba kezd.

4. Állítson be egy teljesítményszintet a „-” vagy „+” vezérlő

• Ha nem választ ki hőbeállítást 1 percen belül, a kerámia főzőlap automatikusan kikapcsol. Újból kell kezdenie az

• A hőfok beállítást a főzés során bármikor módosíthatja.

5. Amikor az 1. vagy 3. zóna működik, érintse meg a főzőzóna

választókapcsolót, majd aktiválja a dupla vagy az ovális zónát a gomb megnyomásával. Amikor a dupla vagy az ovális zóna működik, érintse meg a főzőzóna választókapcsolót, majd kapcsolja ki a dupla vagy az ovális zónát a gomb megnyomásával. HU-166 A főzés befejezése után

1. Érintse meg a kikapcsolni kívánt főzőzóna

2. Kapcsolja ki a főzőzónát a „-” megérintésével és legörgetésével „0” értékre,

vagy tartsa egyszerre lenyomva a „+” és „-” gombot 1 másodpercig, és a beállítás egyből „0” értékre ugrik. Bizonyosodjon meg arról, hogy a teljesítménykijelző „0”, majd „H” értéket mutat.

3. Kapcsolja ki az egész főzőlapot a „BE/KI” vezérlőgomb

4. Figyeljen a forró felületekre

„H” jelöli azokat a főzőzónákat, amelyek érintésre forrók lehetnek. A jel eltűnik, amint a felület lehűlt biztonságos hőmérsékletre. Amíg a felület forró, használható további serpenyők felhevítésére, így energiát takaríthat meg. A gombok lezárása

• A gombok lezárásával megakadályozható az illetéktelen használat (így például gyermekek nem kapcsolhatják be akaratlanul a főzőzónákat).

• Lezárt gombok esetén a BE/KI gombokon kívül a készülék az összes vezérlőgombot letiltja. A gombok zárolása Érintse meg a billentyűzár vezérlőgombot. Az időzítő kijelzőn a „Lo” jelenik meg. A gombok zárolásának feloldása

1. Bizonyosodjon meg arról, hogy a kerámia főzőlap bekapcsolt állapotban van.

2. Érintse meg és tartsa lenyomva egy ideig a Gombzár vezérlőgombot.

3. Most már használhatja a kerámia főzőlapot.

Amikor a főzőlap zárolás módban található, a BE/KI gombok kivételével az összes gombot letiltja a készülék, vészhelyzet esetén bármikor kikapcsolhatja a kerámia főzőlapot a BE/KI gombbal, de a következő művelet előtt először fel kell oldania a zárolástHU-167 Túlmelegedés elleni védelem A kerámia főzőlapba épített hőmérséklet-érzékelő figyeli a készüléken belüli hőmérsékletet. Túl magas hőmérséklet észlelése esetén a kerámia főzőlap működése automatikusan leáll. Túlcsordulás elleni védelem A túlcsordulás elleni védelem a biztonsági funkciók sorába tartozik. A védelem automatikusan kikapcsolja a főzőlapot 10 másodpercen belül, amint víz kerül a vezérlőpultra, eközben pedig a készülék 1 másodperces sípszóval jelez. Maradékhő-figyelmeztetés Ha a főzőlap egy ideig működik, maradékhő lesz észlelhető. A „H” betű jelenik meg figyelmeztetésként, hogy tartson megfelelő távolságot az adott főzőzónától. Automatikus kikapcsolás Az automatikus kikapcsolás funkció a kerámia főzőlap védelmét szolgálja. A funkció automatikusan kikapcsolja a készüléket, ha elfelejti kikapcsolni a főzőzónát. Az alapértelmezett üzemidők a különböző teljesítményszintekhez az alábbi táblázatban látható: Teljesítményszint 1 2 3 4 5 6 7 8 9 Alapértelmezett üzemidő időzítő (óra)

Az időzítő használata Az időzítőt kétféleképpen használhatja:

• Az időzítőt használhatja visszaszámlálóként. Ebben az esetben az időzítő nem kapcsolja ki egyik főzőzónát sem az idő lejártakor.

• Ugyanakkor beállíthatja, hogy az idő lejártakor kapcsolja ki az egy vagy több főzőzónát.

• Az időzítőn maximum 99 perc állítható be. Az időzítő használata visszaszámlálóként Ha nem választ ki egyetlen főzőzónát sem

1. Bizonyosodjon meg arról, hogy a főzőlap bekapcsolt állapotban van.

Megjegyzés: a visszaszámlálót főzőzónák kiválasztása nélkül is használhatja.

2. Érintse meg az időzítővezérlőt. A visszaszámláló kijelzője

villogásba kezd, és a kijelzőn „30” jelenik meg.

3. Állítsa be az időt a „-” vagy „+” gomb megérintésével

Javaslat: Érintse meg az időzítő „-” vagy „+” gombját egyszer az idő 1 perccel való csökkentéséhez vagy növeléséhez.

Érintse meg és tartsa lenyomva az időzítő „-” vagy „+” gombját az idő 10 perccel való csökkentéséhez vagy növeléséhez. Ha a beállított idő meghaladja a 99 percet, az időzítő automatikusan visszatér 0 perchez.

4. Törölje az időt az időzítővezérlő megérintésével, és a „00” jelenik meg a

5. Amikor az időt beállította, a visszaszámlálás azonnal

megkezdődik. A kijelzőn a fennmaradó idő látható, és az időzítő kijelzője villog 5 másodpercig.

6. A készülék hangjelzést ad ki 30 másodpercig, és az

időzítő kijelzőjén a „- -” jelenik meg, amikor lejárt a beállított idő.

Az időzítő beállítása az egyik főzőzóna kikapcsolásához Főzőzónák funkcióhoz rendelése:

1. Érintse meg az időzítőhöz hozzárendelni kívánt főzőzóna

választókapcsolót. (pl. 1. zóna)

2. Érintse meg az időzítővezérlőt. A visszaszámláló kijelzője

villogásba kezd, és a kijelzőn „30” jelenik meg.

3. Állítsa be az időt a „-” vagy „+” gomb megérintésével.

Javaslat: Érintse meg az időzítő „-” vagy „+” gombját egyszer az idő 1 perccel való csökkentéséhez vagy növeléséhez. Érintse meg és tartsa lenyomva az időzítő „-” vagy „+” gombját az idő 10 perccel való csökkentéséhez vagy növeléséhez. Ha a beállított idő meghaladja a 99 percet, az időzítő automatikusan visszatér 0 perchez.HU-169

4. Amikor az időt beállította, a visszaszámlálás azonnal

megkezdődik. A kijelzőn a fennmaradó idő látható, az időzítő kijelzője pedig villog 5 másodpercig.

MEGJEGYZÉS: A teljesítményszint kijelző melletti piros pont világítani kezd, így tájékoztatva az adott zóna kiválasztott állapotáról.

5. Az időzítő beállításának az érvénytelenítéséhez érintse meg a főzőzóna

választókapcsolót, majd érintse meg az időzítővezérlőt, az időzítő funkció kikapcsol, a perckijelzőn „00”, majd „--” jelenik meg.

6. A főzésidőzítő lejártakor az adott főzőzóna automatikusan

kikapcsol, és megjelenik a „H” jelzés.

A többi főzőzóna tovább üzemel, amennyiben előzőleg bekapcsolta azokat.

Az időzítő beállítása több főzőzóna kikapcsolásához

1. Ha az időzítő funkciót egynél több főzőzónához rendeli hozzá, az időzítő kijelző

a legrövidebb időt mutatja. (pl. az 1. zóna esetében a beállítás 2 perc, a 2. zóna esetében 5 perc, ebben az esetben az időzítő kijelzőjén „2” látható) MEGJEGYZÉS: A teljesítményszint kijelző melletti piros pont villogása azt mutatja, hogy az időzítő kijelző az adott főzőzónára vonatkozó időt mutatja. Ha ellenőrizni kívánja a többi főzőzóna esetében hátralévő időt, érintse meg a főzőzóna választókapcsolót. Az időzítő megjeleníti a hátralévő időt.

2. A főzésidőzítő lejártakor az adott főzőzóna automatikusan

kikapcsol, és megjelenik a „H”.

HU-170 MEGJEGYZÉS: Ha módosítani kívánja az időbeállítást az időzítő beállítását követően, kezdje a folyamatot az 1. lépéstől. Ápolás és karbantartás Mit? Hogyan? Fontos! Mindennapi szennyeződés az üvegfelületen (ujjlenyomatok, nyomok, élelmiszermaradványok vagy kiömlött nem cukros folyadékok az üvegfelületen)

1. Kapcsolja ki a főzőlap

tápellátását. 2. Vigyen fel főzőlaptisztítót az üvegre, míg az még meleg (de nem forró!) 3. Öblítse át és törölje szárazra egy tiszta törlőkendővel vagy papírtörlővel. 4. Kapcsolja vissza a főzőlap tápellátását.

• Kikapcsolt tápellátás esetén a főzőlap nem figyelmeztet „forró felület” jelzéssel az egyes főzőfelületek forróságára, ám ettől még a főzőzónák forrók lehetnek! Legyen rendkívül óvatos. • A durva súrolószivacsok, egyes nejlon súrolószivacsok és a kemény/abrazív tisztítószerek megkarcolhatják az üvegfelületet. Mindig olvassa el a címkét, hogy megtudja, a tisztítószer vagy súrolószivacs megfelelő-e a készülék tisztításához. • Soha ne hagyjon tisztítószer maradványt a főzőlapon: az üveg foltossá válhat. Kifutott ételek, ráolvadt élelmiszer és forró, cukros folyadékmaradványok az üvegen Ezeket azonnal távolítsa el halkéssel, spatulával vagy borotvás kaparóval, amely használható kerámiaüveg főzőlapokhoz, de mindeközben figyeljen a forró főzőfelületekre: 1. Válassza le a főzőlap tápellátását a fali aljzatnál. 2. Tartsa a pengét vagy eszközt 30°-os szögben, és távolítsa el a maradványt vagy kiömlött élelmiszert a főzőlap hideg felületére. 3. Távolítsa el a szennyeződést vagy kiömlött élelmiszert törlőkendővel vagy papírtörlővel. 4. Kövesse a fenti, „Mindennapi szennyeződés az üvegfelületen” rész 2-4. lépését.

• A megolvadt és cukros élelmiszerek vagy kiömlött élelmiszerek után maradt foltot minél hamarabb távolítsa el. Ha az élelmiszer lehűl az üvegfelületen, előfordulhat, hogy már csak nehezen távolítható el, vagy hogy visszafordíthatatlanul károsítja az üvegfelületet. • Vágási sérülés veszélye: visszahúzott védőburkolat mellett a kaparó éles pengéje veszélyt jelenthet. A kaparót rendkívül óvatosan használja, és mindig biztonságosan és gyermekektől távol tárolja.HU-171 Kiömlött élelmiszer az érintőpanelen

1. Kapcsolja ki a főzőlap

3. Törölje át az érintőpanel

területét tiszta, nedves szivaccsal vagy törlőkendővel.

4. Törölje a területet

teljesen szárazra papírtörlővel.

5. Kapcsolja vissza a főzőlap

• A főzőlap hangjelzést adhat ki, illetve kikapcsolhat, valamint az érintésérzékeny gombok nem működhetnek, amíg folyadék található ezeken. Bizonyosodjon meg arról, hogy szárazra törli az érintőpanelt, mielőtt visszakapcsolná a főzőlap tápellátását. Javaslatok és tippek Probléma Lehetséges okok Tennivaló A főzőlap bekapcsolása sikertelen. Nincs tápellátás. Bizonyosodjon meg arról, hogy a főzőlap tápfeszültséghez csatlakozik, és hogy bekapcsolta. Ellenőrizze, hogy áramkimaradás tapasztalható-e otthonában vagy az adott városrészben. Ha mindent ellenőrzött, és a probléma továbbra is fennáll, hívjon szakképzett technikust. A készülék nem reagál az érintésvezérlőn leadott parancsokra. A vezérlőgombokat zárolták. Oldja fel a vezérlők zárolását. Utasítások tekintetében lásd „A kerámia főzőlap használata” részt. A vezérlőgombok működtetése nehézkes. Előfordulhat, hogy vékony vízréteg borítja a vezérlőgombokat, vagy talán az ujjhegyével érinti a vezérlőgombokat. Bizonyosodjon meg a vezérlőgombok felületének a szárazságáról, a gombok megérintéséhez pedig használja ujjbegyét. Az üveg karcolódik. Durva szélű edények. Lapos és sima fenekű edényeket használjon. Lásd a „Megfelelő főzőedény választása” részt.

A készülék tisztítását nem megfelelő, abrazív súrolószivaccsal vagy tisztítószerekkel végezték. Lásd az „Ápolás és karbantartás” részt. Egyes serpenyők sercegő vagy pattogó hangot hallatnak. Ezt okozhatja az edény kialakítása (a különböző fémrétegek eltérően rezegnek). Ez természetes jelenség adott edények esetén, és nem jelez hibát. HU-172 Műszaki jellemzők Főzőlap CEH6DXECTT/1 Főzőzónák 4 zóna Tápfeszültség 220-240 V váltóáram, 50-60 Hz Elérhető elektromos teljesítmény 6039-7186 W Termék mérete H x Sz x M (mm) 590 X 520 X 52 Beépített méretek A×B (mm) 560 X 490 A tömeg és a méret hozzávetőleges. Mivel folyamatosan termékeink fejlesztésén dolgozunk, a jellemzők és kialakítások értesítés nélkül módosulhatnak. Telepítés Telepített berendezések kiválasztása Vágja ki a munkafelületet az alábbi ábrán látható méreteknek megfelelően. A telepítés és a használat érdekében a furat körül legalább 5 cm-es szabad területnek maradnia kell. Bizonyosodjon meg arról, hogy a munkafelület vastagsága legalább 30 mm. A főzőlap által árasztott hő okozta nagyobb alakváltozás elkerülése érdekében válasszon hőálló munkafelületet. Amint az alábbiakban látható: H (mm) SZ (mm) M (mm) D (mm) A (mm) B (mm) X (mm) 590 520 52 48 560+5 490+5 50 mini Bizonyosodjon meg arról, hogy a kerámia főzőlap számára minden körülmények között megfelelő szellőzés áll rendelkezésre, illetve a bemeneti és kimeneti légnyílások akadálymentesek legyenek. Bizonyosodjon meg arról, hogy a kerámia főzőlap jó üzemállapotban található. Amint az alábbiakban láthatóHU-173

Megjegyzés: A főzőlap és a főzőlap fölötti konyhaszekrény közötti távolság biztonsági okokból legyen legalább 760 mm. A (mm)

B (mm) C (mm) D E 760 50 mini 30 mini Bemeneti légnyílás Levegőkimenet 10 mm A főzőlap beszerelése előtt bizonyosodjon meg az alábbiakról

• a munkafelület derékszögű és egyenes, és nincsenek szerkezeti elemek, amelyek belelógnak a beépítéshez szükséges területre

• a munkafelület hőálló anyagból készült

• ha a főzőlapot egy sütő fölé építi be, a sütő rendelkezik beépített hűtőventilátorral

• a beszerelés eleget tesz mindenféle területet érintő követelménynek és vonatkozó szabványnak és előírásnak

• legyen megfelelő szakaszoló kapcsoló az állandó vezetékezésbe építve, amellyel teljesen leválasztható a készülék a hálózati tápellátásról, a vezetékezés pedig feleljen meg a helyi vezetékezési szabályoknak és előírásoknak. A szakaszoló kapcsolónak jóváhagyott típusúnak kell lennie, amely 3 mm-es érintkező elkülönítést biztosítson levegőben az összes pólus esetében (vagy az összes aktív [fázis] vezető esetében, ha a helyi vezetékezési szabályok engedélyezik a követelmények ezen módosítását)

• a szakaszoló kapcsolónak könnyen elérhetőnek kell lennie az ügyfél számára, beépített főzőlap mellett

• a szerelés vonatkozásában bármilyen kétely felmerülése esetén vegye fel a kapcsolatot a helyi építésügyi hatóságokkal, vagy tekintse át a rendelkezéseket

• a főzőlapot körülvevő falfelületekre hőálló és könnyen tisztítható termékeket (például csempével) helyezzen el. HU-174 A főzőlap beszerelése után bizonyosodjon meg az alábbiakról

• a tápkábel nem érhető el a konyhaszekrény ajtója mögött vagy a fiókokból

• megfelelő friss levegő érkezik a bútoron kívülről a főzőlap alsó része felé

• ha a főzőlapot egy fiók vagy konyhabútor terület fölé építi be, a főzőlap alapi része alá helyezzen hőtükröt

• a szakaszoló kapcsoló legyen könnyen elérhető az ügyfél számára A rögzítőkonzolok elhelyezése előtt Az egységet tegye stabil, egyenes felületre (használja a csomagolást). Ne fejtsen ki erőt a főzőlap kiálló vezérlőegységeire. A munkalapon a főzőlap alsó keretére szerelje fel a 4 konzolt csavarok segítségével (lásd a képet), beszerelés után. A B C D csavar konzol Csavarfurat

1. A kerámia főzőlapot kizárólag szakképzett személyzet vagy technikusok

szerelhetik be. Szakembereink rendelkezésére állnak. Soha ne hajtsa végre a műveletet saját maga.

2. A kerámia főzőlap nem szerelhető be hűtőberendezésre, mosogatógépre és

forgó szárítógépre. üveg rögzítőkonzol csavar ST3,5*8 Alsó keret munkafelület/ konyhaszekrényHU-175

3. A kerámia főzőlapot úgy szerelje be, hogy a megbízhatóság javítása érdekében

minél jobb hővédelmet nyújtsanak a körülmények.

4. A falnak és a munkafelület fölött az indukált fűtőzónának hőálló anyagból

5. Bármilyen károsodás elkerülése érdekében a szendvics rétegnek és a ragasztónak

hőállónak kell lennie.

6. Ne használjon gőzborotvát.

7. A kerámia főzőlap kizárólag 0,427 ohmnál nem nagyobb rendszerellenállással

rendelkező tápellátáshoz csatlakoztatható. Ha szükséges, a rendszerellenállásra vonatkozó információ ügyében vegye fel a kapcsolatot a tápellátást biztosító szolgáltatóval. A főzőlap csatlakoztatása a hálózati tápellátáshoz A tápellátást a vonatkozó szabványnak megfelelően vagy egypólusú szakaszolóval csatlakoztassa a készülékhez. A csatlakoztatás módja az alábbiakban látható.

1. Ha a kábel sérült, vagy cserére szorul, ezt a balesetek megelőzése érdekében

kizárólag a megfelelő szerszámokkal rendelkező ügyfélszolgálati technikus végezheti el.

2. Ha a készüléket a hálózati tápellátáshoz közvetlenül csatlakoztatja, többpólusú,

legalább 3 mm-es érintkezőtávolságú megszakítót kell beépítenie.

3. A beszerelést végző szakembernek kötelezően biztosítania kell, hogy az

elektromos csatlakoztatás kivitelezése megfelelő, és hogy eleget tesz a biztonsági előírásoknak.

4. A kábel nem lehet meghajolva vagy összenyomva.

5. A kábel kötelező rendszeres ellenőrzést igényel, cseréjét pedig kizárólag

megfelelően képzett személy végezheti. Bemenet 220-240 V váltakozó áram

Fekete Barna Szürke Kék Sárga/Zöld Tápkábel Bemenet 220-240 V váltakozó áram

Fekete Barna Szürke Kék Sárga/Zöld Tápkábel

400 V váltakozó áram 220-240 V váltakozó áram HU-176

A készülék címkézése megfelel az elektromos és elektronikus berendezések hulladékairól (WEEE) szóló 2012/19/EU európai irányelvnek. Az elektromos és elektronikus berendezések hulladékai tartalmaznak úgy szennyező anyagokat (amelyek a környezetre negatív hatást fejthetnek ki), mint alapanyagokat (amelyek újrahasznosíthatók). Fontos, hogy az elektromos és elektronikus berendezések hulladékai megfelelő kezelés tárgyát képezzék a szennyező anyagok eltávolítása és semlegesítése, illetve az összes egyéb anyag visszanyerése érdekében. Az egyének fontos szerepet játszhatnak annak biztosításában, hogy az elektromos és elektronikus berendezések hulladékai ne váljanak környezeti problémává; fontos néhány alapvető szabály betartása: - az elektromos és elektronikus berendezések hulladéka nem kezelhető háztartási hulladékként; - az elektromos és elektronikus berendezések hulladékát kötelezően erre kijelölt gyűjtőpontban adja le, amelyet az önkormányzat vagy bejegyzett vállalat üzemeltet. Számos országban elérhető lehet a nagy méretű elektromos és elektronikus berendezések hulladékainak a begyűjtése közvetlenül a háztartásból. Új berendezés vásárlásakor a régi berendezés visszaadható a forgalmazónak, aki térítésmentesen begyűjti, feltéve, ha a berendezés típusa és funkciója megegyezik a vásárolt készülékével.HU-177 Elektromos háztartási tűzhelyekre vonatkozó termékinformáció, a 66/2014/EU bizottsági rendeletnek megfelelően Pozíció Szimbólum Érték Egység Modellazonosító CEH6DXECTT/1

Főzőlap típusa: Elektromos főzőlap Főzőzónák és/vagy - területek száma zónák 4 területek Melegítési technológia (indukciós főzőzónák és főzőterületek, sugárzó főzőzónák, öntöttvas tányérok) Indukciós főzőzónák Indukciós főzőterületek sugárzó főzőzónák X öntöttvas tányérok Kör alakú főzőzónák vagy területek esetén: hasznos felület fűtött elektromos főzőzónánként, a legközelebbi 5 mm-re kerekítve Hátulsó bal 0 16,5 cm Hátulsó központi

Hátulsó jobb 0 - cm Központi bal 0 - cm Középső központi

Központi jobb 0 - cm Elülső bal 0 23,0 cm Elülső központi

Elülső jobb 0 16,5 cm Nem kör alakú főzőzónák vagy területek esetén: hasznos felület hosszúsága és szélessége fűtött elektromos főzőzónánként vagy területenként, a legközelebbi 5 mm-re kerekítve Hátulsó bal

- cm Hátulsó központi

- cm HU-178 Középső központi

- cm Elülső központi

- cm Energiafogyasztás főzőzónára vagy területre kg-ra számolva Hátulsó bal Elektromos főzés 186,0 Wh/kg Hátulsó központi Elektromos főzés - Wh/kg Hátulsó jobb Elektromos főzés 176,9 Wh/kg Központi bal Elektromos főzés - Wh/kg Középső központi Elektromos főzés - Wh/kg Központi jobb Elektromos főzés - Wh/kg Elülső bal Elektromos főzés 167,0 Wh/kg Elülső központi

Elektromos főzés - Wh/kg Elülső jobb Elektromos főzés 186,0 Wh/kg Energiafogyasztás a főzőlapra kg-ra számolva Elektromos főzőlap 184,0 Wh/kg Alkalmazott szabvány: EN 60350-2 Háztartási elektromos főzőkészülékek - 2. rész: Főzőlapok - Teljesítménymérési módszerek Javaslatok energiatakarékosságra:

• A főzőlap leghatékonyabb használata érdekében a főzőedényt a főzőzóna közepére helyezze.

• Fedő használatával csökkenthető a főzési idő, illetve a hő megőrzésével energia takarítható meg.

• Csökkentse minimumra a folyadék vagy zsiradék mennyiségét a főzési idő csökkentéséhez.

• A főzést kezdje magas beállítással, majd csökkentse a beállítást, amikor az étel átmelegedett.

• A kiválasztott zónán látható jelölés méretének megfelelő átmérőjű serpenyőket használjon.FR-179 FR-180
