MANUALE UTENTE FN108740.4 Emerio

Ventola con piedistallo in legno (IT)

Content – Inhalt – Contenu – Contenuto

Instruction manual – English.... - 2 -

Manuale d'istruzioni – Italian.... - 17 -

SAFETY INFORMATION

INFORMAZIONI DI SICUREZZA

1. Questo dispositivo può essere utilizzato da bambini dagli 8 anni in su e da persone con ridotte capacità fisiche, sensoriali o mentali o che non abbiano la necessaria esperienza e conoscenza se hanno ricevuto adeguate istruzioni per utilizzare il dispositivo in maniera sicura e hanno compreso i rischi impliciti.
2. I bambini non devono giocare con il dispositivo.
3. La pulizia e la manutenzione da parte dell'utente non deve essere effettuata da bambini senza supervisione.
4. Se il cavo di alimentazione è danneggiato, farlo sostituire dal produttore, dal servizio assistenza o personale qualificato per evitare pericoli.
5. Un funzionamento scorretto e un utilizzo improprio possono danneggiare l'apparecchio e causare lesioni all'utente.
6. In caso di utilizzo improprio o di funzionamento scorretto, non verrà riconosciuta alcuna responsabilità per eventuali danni o lesioni in cui l'utente può incorrere.
7. Non immergere l'unità o la spina in acqua o in altri liquidi. Scosse elettriche, pericolo di vita! Se l'apparecchio o la spina dovessero bagnarsi accidentalmente, scollegare l'apparecchio immediatamente e farlo controllare da un elettricista prima di utilizzarlo di nuovo.
8. Non utilizzare l'apparecchio se il cavo o la spina mostrano segni di danneggiamento, se l'apparecchio ha subito cadute al suolo o è stato danneggiato in qualsiasi modo. In tali circostanze, portare l'apparecchio in un centro specializzato per controllo e riparazione, se necessario.
9. Non rimuovere la spina dalla presa tirandola oppure con le mani bagnate.
10. Fare in modo che il cavo dell'alimentazione non rimanga sospeso o incastrato su parti taglienti o sporgenti.

11. Tenere il dispositivo lontano da zone umide e proteggersi da spruzzi d'acqua.

12. Tenere il dispositivo lontano da oggetti caldi (come per esempio piastre) e fiamme aperte.

13. Mantenere l'apparecchio ed il relativo cavo fuori dalla portata dei bambini di età inferiore agli 8 anni.
14. Posizionare il dispositivo si una superficie piana e resistente al calore.
15. Non lasciare il dispositivo senza sorveglianza durante l'utilizzo.
16. Non riporre né mettere in funzione all'aria aperta.
17. Riporre in un luogo asciutto, non accessibile ai bambini (assieme al suo involucro).
18. Non inserire le dita ed altri oggetti attraverso le griglie (ventole dell'aria) mentre le ventole girano.
19. Non mettere mai in funzione il prodotto senza griglie (schermi ventole), dal momento che ciò potrà causare gravi lesioni personali.
20. Montare completamente l'utensile prima di avviarlo.
21. Fare attezione ai capelli lunghi! Potranno rimanere impigliati nelle ventole a causa di spostamenti d'aria.
22. Non puntare il flusso d'aria verso le persone per un periodo di tempo prolungato.
23. Assicurarsi che la ventola sia scollegata dall'alimentazione principale prima di rimuovere la griglia di protezione.

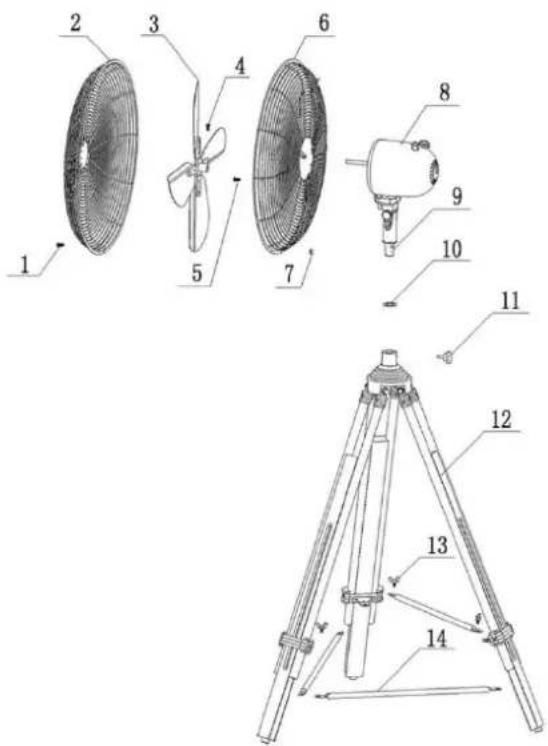

DESCRIZIONE COMPONENTI

1. Vite di fissaggio protezione
2. Protezione anteriore
3. Pale ventola
4. Vite di fissaggio pale
5. Vite di fissaggio protezione posteriore
6. Protezione posteriore
7. Dado
8. Motore
9. Tubo di supporto
10. Anello di gomma
11. Manopola di fissaggio
12. Gamba treppiede
13. Vite a galletto di fissaggio
14. Asta di connessione

ISTRUZIONI DI MONTAGGIO

** Si prega di montare seguendo correttamente le presenti istruzioni.

1. Montaggio gamba treppiede

2. Togliere le viti a galletto di fissaggio (13) dalle gambe.

3. Collegare le tre aste di connessione (14) insieme a ciascuna gamba del treppiede (12). Fissarle saldamente utilizzando le viti a galletto di fissaggio attraverso i fori delle aste.

4. Controllare le viti; accertarsi che le gambe offrano un supporto stabile.

5. Montaggio testa del ventilatore

1) Protezione posteriore:

• Svitare la vite di fissaggio della protezione posteriore (5) sulla parte anteriore del motore (8).
• Inserire i due ganci (quelli senza foro) sulla protezione posteriore nelle due boccole ovali (i fori ovali più grandi) sulla parte anteriore del motore.
• Allineare il terzo gancio sulla protezione posteriore con il foro per la vite sulla parte anteriore del motore e fissarlo stringendo la vite (5). Accertarsi che la maniglia sulla protezione posteriore sia sulla parte alta del cestello del ventilatore.

2) Pale ventola:

• Allentare la vite di fissaggio delle pale (4) sulla parte posteriore delle pale del ventilatore (3).
• Far scorrere le pale della ventola (3) sull'albero motore.
• Allineare la vite di fissaggio delle pale (4) con la tacca di bloccaggio sull'albero motore. Stringere la vite per fissare saldamente le pale del ventilatore.

3) Protezione anteriore:

• Mettere il gancio della protezione anteriore (2) sulla parte superiore della protezione posteriore (6).
• Chiudere le clip di ritegno. Assicurarsi che il foro della vite sulla protezione anteriore e quello sulla protezione posteriore siano allineati.
• Utilizzare la vite di fissaggio della protezione (1) per fissare la protezione anteriore e quella posteriore. Serrare con il dado (7).

3. Montaggio completo

• Allentare la manopola di fissaggio (11) sulla parte superiore del treppiede montato.
• Controllare ed accertarsi che l'anello di gomma (10) si trovi sul tubo di supporto (9) della testa del ventilatore. Inserire il tubo di supporto nel foro sulla parte superiore del treppiede.
• Allineare la manopola di fissaggio (11) con la tacca di bloccaggio sul tubo di supporto. Serrare la manopola di fissaggio per fissare la testa del ventilatore. Provare a girare con delicatezza il tubo di supporto verso sinistra e verso destra per accertarsi che la testa del ventilatore sia ben bloccata.

ISTRUZIONI OPERATIVE

1. Collegare il cavo di alimentazione ad una presa adatta.
2. Accendere il ventilatore con l'interruttore di velocità sull'alloggiamento motore. "0" = off, "1" = bassa velocità, "2" = velocità media, "3" = velocità alta.
3. Angoli di inclinazione: è possibile allentare la vite sul lato del tubo di supporto per regolare la ventola all'altezza preferita. Poi, fissarne l'altezza serrando la vite.
4. Oscillazione: per far oscillare la testa del ventilatore, spingere verso il basso il pomello per l'oscillazione sulla parte superiore del motore. Per arrestare l'oscillazione della testa del ventilatore, tirare verso l'alto il pomello.

OPERAZIONI DI PULIZIA

1. Prima di svolgere le operazioni di pulizia sulla ventola dopo ogni utilizzo, spegnere il dispositivo e scollegarlo dalla presa.
2. Non immergere mai in acqua (pericolo di corto-circuito). Per pulire l'utensile, rimuovere lo sporco con un panno umido e quindi asciugarlo attentamente. Scollegare prima dalla presa.
3. Fare in modo che non si accumuli eccessiva polvere nelle ventole dell'aria in entrata e uscita e pulire occasionalmente utilizzando una spazzola asciutta o un aspirapolvere.

DATI TECNICI

Voltaggio di esercizio: 220-240V \~ 50Hz

Consumo di energia: 50W

Requisiti design ecologico
Requisiti informazioni prodotto
Flusso ventola massimo (F)	46.85 m^3/min
Potenza ventola in ingresso (P)	36.66 W
Valore di servizio (SV)	1.28( m^3/min )/W
Standard di valutazione per valore di servizio	IEC 60879: 1986 (corr.1992)
Consumo energia in standby (PSB)	0.00 W
Livello potenza sonora ventola (LWA)	62.8 dB(A)
Velocità massima aria (c)	2.78 metri/sec
Informazioni di contatto per ottenere ulteriori informazioni	Coplax AGChamerstrasse 174CH-6300 Zug

GARANZIA E SERVIZIO DI ASSISTENZA

Prima della fornitura, i nostri apparecchi vengono sottoposti ad un severo controllo di qualità. Se, nonostante la massima cura, si sono verificati danni durante la produzione o il trasporto, si prega di restituire l'apparecchio al rivenditore. Oltre ai diritti legali previsti dalla legge, l'acquirente può far valere i diritti derivanti dalla seguente garanzia:

Concediamo 2 anni di garanzia sull'apparecchio acquistato; il periodo di garanzia inizia dal giorno dell'acquisto.

Durante questo periodo ripariamo o sostituiamo gratuitamente ogni componente guasto, la cui malfunzione può essere manifestamente attribuita a difetti del materiale o al processo di produzione. In caso di apparecchio difettoso, rivolgersi direttamente al rivenditore.

I difetti derivanti da un uso scorretto dell'apparecchio e le malfunzioni dovute all'intervento o alla riparazione da parte di terzi o alla sostituzione di componenti con ricambi non originali non sono coperti da questa garanzia. Conservare sempre lo scontrino, senza il quale non è possibile far valere la garanzia. I danni dovuti al non rispetto del manuale di istruzioni rendono nulla la garanzia; se ciò porta a conseguenti danni non potremmo essere ritenuti responsabili. Decliniamo inoltre qualsiasi responsabilità per eventuali danni o lesioni personali causati da un uso improprio o in caso di mancata aderenza al manuale di istruzioni. Eventuali danni agli accessori non implicano la sostituzione gratuita dell'intero apparecchio. In tal caso, contattare il reparto di assistenza. La rottura di componenti in vetro o plastica è sempre soggetta a un costo. I difetti ai componenti di consumo o a componenti soggetti a usura, compresa la pulizia, manutenzione o sostituzione degli stessi, non sono coperti dalla garanzia e saranno soggetti a un costo.

SMALTIMENTO ECOCOMPATIBILE

Riciclaggio – Direttiva europea 2012/19/EU

Questo simbolo indica che il prodotto non deve essere smaltito con altri rifiuti domestici. Per prevenire rischi all'ambiente o alla salute da uno smaltimento non controllato, riciclare responsabilmente per promuovere un riutilizzo sostenibile delle risorse materiali. Per restituire il dispositivo utilizzato, servirsi dei sistemi di restituzione e raccolta o contattare il proprio rivenditore autorizzato dove il prodotto è stato acquistato. Il rivenditore autorizzato si occuperà dello smaltimento sicuro del prodotto.

Coplax AG

Chamerstrasse 174

CH-6300 Zug
