DTP 340 TT - Microfono Lewitt - Manuale utente e istruzioni gratuiti

MANUALE UTENTE DTP 340 TT Lewitt

Gentile utente, grazie per aver acquistato un microfono LEWITT. Questo manuale contiene tutte le informazioni necessarie per installare ed utilizzare il prodotto in modo sicuro e appropriato.

Con la serie DTP, LEWITT introduce una insieme completo di microfoni per applicazioni legate al mondo della batteria, delle percussioni e di tutti gli strumenti acustici caratterizzati da emissione di basse frequenze. Onstage come in studio, questi microfoni di t'issima qualità, capeggiati dalla punta di diamente di questa gramma, DTP 640 a doppia capsula ottimizzato per la grancassa, primeggiano per trasparenza ed accuratezza di ripresa. Immuni a variazioni anche rapide dell'impedenza di carico e progettati per l'isolamento della fonte ripresa da sound ambientale indesiderato, tutta la serie DTP è caratterizzata da un sound inarivabile ed indimenticabile che non potrà passare inascoltato in nessuna audizione. I modelli di polarizzazione cardioide e supercardiode permettono una riproduzione senza feedback anche in presenza di volumi molto elevati. Ultimo ma non per importanza la griglia in mesh di metal o rinforzata assicura una resistenza senza compromessi nel tempo. Una sceita importante per il tourmista di oggi.

LEWITT ti augura buon divertimento e grande successo con questo prodotto!

OTP 340 TT

Descrizione del prodotto

Con i modelli DTP 340 TT LEWITT introduce microloni dinamici progettati totalmente con un locus esclusivo sulla cattura di fonti sonore di batterie e strumenti a percussione. Il risultato è uno straordinario sound presente e trasparente adatta.

Anche in presenza di livelli di pressione sonora elevata, DTP 340 TT è in grado di riprodurre il suono con estremo dettaglia e caratterizzazione urica. Il modello polare supercardioide assicura l'esclusione della vapore sunora del sound ambientale laterale e posteriore e la massimizzazione del guadagno a livelli di volume elevati senza feedback. La costruzione resistente e la griglia in mesh di acciaio rinzforza fanno di questo microfano un vero e proprio investimento per professionisti e ingegneri dal suono.

OTP 340 TT

Specifiche / Applicazium Top

Specifiche

• Modello polare supercardioide in grado di funzionare in condizioni di alto guadagno e attimo isolamento dal suono ambientale esterno alla fonte ripresa.
  • Risposta in frenquenza ottimizzata per percussioni
• Socket XLR gold-plated a 3-pin
• Resistente griglia in mesh di metallo
  • Finitura nera di Rutenio galvanizzato
• Corpo in metallo die-cast con finitura nera satinata
• Fornito in confezione retail imbottita, inclusi due supporti antishock DTP 40 Mts, supporto DTP 40 Mt e borsa in pelle DTP 40 Lb

Applicazioni top

• Amplificatori per strumenti
- Batterie e percussioni
- Strumenti a fiato
• Live

OTP 340 TT

Odi Lecana

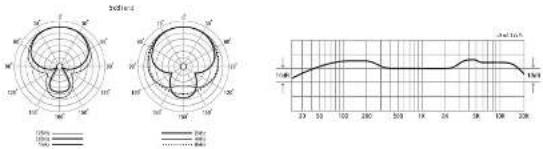

Grafico tecnico

OTP 340 TT

Del tecnici

Dimensioni

Dati tecnici

• Principio di funzionamento:
  • Diagramma polare:
• Risposta in frequenza:
  • Sensibilitá a 1 kHz / 1 kohm
  • Impedenza nominale:
  • Connectore
  • Dimensioni:
• Peso:

dinamico a bobina mobile
supercardioxide
40 ... 16,000 Hz
1.4 mV/Pa (-57 dBV)
500 ohm
XLR gold plated (a 3 piedini)
∅ 41 x 94 mm
165g

OTP 340 TT

Accession

Accessori

DTP 40 Mts DTP 40 MtDTP 40 Lb

24

OTP 340 TT

Attenzione

Attenzione

• Le capsula del microfono è un componente molto sensibile ad alta precisione. Fare attenzione a non far cadere inavverlitamente il interferm così tino di strova macrovise e applicazione di forma successiva.
• Al fine di assicurare la più elevata sensibilità e la migliore qualità di riproduzione sonora del microfono, proteggere il microfono dall'umidità, polvere o temperalure estrempe.
• Tenere fuori dalla portata dei bambini.
  • Non forzare l'internuttore o il caso del microfono.
  • Se il cavo viene disconnesso dal microfono, agire afferrando saldamente il connettore evitando di tirare il cavo.
• Non tentare di modificare ne di riparare l'apparecchio. In caso di guasto, contattare personale professionale qualificato. Non smontare o modificare il microfono per nessuna ragione poiché la garanzia risultenebbe invalidata.
  • Il corpo del microfono può essere facilmente polito utilizzando un parne umido, non usare alcool o altri solventi. Se l'antivento è sporco è possibile lavarlo utilizzando acqua e comune sapone. Prima di utilizzarlo nuovamente assicurarsi che sia completamente asciutto.
• Consultare sempre il manuale del prodotto al quale il microfono viene connesso.

25

OTP 340 TT

Baranza

Garanzia

Tutti i prodotti LEWITT sono coperti da garanzia del produttore limitata di 2 anni. L'inizio dalla garanzia è determinato dalla data dello scontrino e ricevuta fiscale che comprova l'acquisto del prodotto.

LEWITT si impegna ad ottemperare all'obbligo di garanzia eliminando ogni eventuale difetto di fabbricazione dei prodotti gratuitamente all'acquirente riparando a sostituendo parti e componenti di prodotto o esso per intero a propria discrezione. Tutte le parti e i componenti sostituiti nel corso dell'esercizio del servizio di garanzia diventano proprietà di LEWITT.

Durante il periodo di validità della garanzia i prodotti difettosi i possa essere ritornati al rivenditare autorizzato LEWITT allegando lo scontrirato a ricevita fiscale che compreva l'acquisto del prodotto. Al fine di evitare danneggiamenti durante il trasporto, si consiglia di utilizzare la confezione originale qualora sia ancora disponibile. Non inviare il prodotto a LEWITT GmbH, la richiesta di assistenza non potrà in questo caso essere accolta. Le spese di spedizione sono a carico del richiedente la garanzia.

Alcuni prodotti LEWITT godono di una garanzia del produttore limitata di 5 anni. A questi prodotti si applicano tutte le condizioni di garanzia descritte nei paragrafi precedenti di questa pagina. Maggioni informazioni al riguardo possono essere ottenute consultando la scheda di garanzia disponibile sul sito web www.lewitt-audio.com.

OTP 340 TT

Dichiarazioni di conformità

C€

LEWITT GmbH dichiara sotto la propria ed esclusiva responsabilità che il prodotto D'ASSISTENTA alla direttiva europea 2004/106/EC. II

prodotto è stato testato in ottemperanza ai seguenti standardi europei organizzati:

EN 55013:2001+A1:2003+A2:2006

EN 55020:2007

EN61000322006

ENB1000-3-3:1995+A1:2001+A2:2005

Test sono stab condoth da TIMCU Engineering Inc., notified body number 1177

LEVITT GmbH dichiara sotto la propria ed esclusiva responsabilità che il

prodotto «16058999» ai seguenti standard FCC e ANSI:

Test sono sido condotti da INTERTEA Testing Services Shenzhen Ltd.

[NO TEXT]

RAEE (Rifiuti di apparecchiature elettriche ed elettroniche): Gli apparecchi elettrici ed elettronici al termine del loro ciclo di vita dovono essere conferiti nell'apposita raccolta separata. Per maggiori informazioni rvolgersi agli enti nazionali preposti a loro legittimi delegali.

Firma del produttore:

Data: 18 Novembre 2010 Luogo: Vienna, AUSTRIA

Le dichiarazioni di conformità possono essere reperite nel sito www.lewitt-audio.com, in alternative possono essere richieste all'indirizzo email [e-mail].

OTP 340 TT

Introduction

Date: 18 novembre 2010

Lieu Vienne, AUTRICHE

DI Roman Perschon

CEO Lewitt GmbH
