JARO 7003 M - Lampada BRENNENSTUHL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Proiettore LED portatile
Marca	Brennenstuhl
Modello	JARO 7003 M
Alimentazione	220-240 V~ 50/60 Hz
Potenza nominale	80 W
Corrente max	0,5 A
Fattore di potenza	>0,9
Grado di protezione	IP65
Dimensioni (L x l x h)	402 x 204 x 340 mm
Peso	4,68 kg
Superficie di proiezione massima	1400 cm²
Dimensioni del coperchio di protezione	248,8 x 171,8 x 5 mm
Tipo di spina di alimentazione	GB (Regno Unito)
Sorgente luminosa	LED non sostituibile
Utilizzo	Interno ed esterno
Pulizia	Panno asciutto o leggermente umido
Sicurezza	Non guardare direttamente il fascio; verificare l'integrità del cavo; messa a terra obbligatoria
Pezzi di ricambio	Vetro di sicurezza sostituibile (originale Brennenstuhl)
Conformità	Direttiva europea 2012/19/UE (RAEE)

Domande frequenti - JARO 7003 M BRENNENSTUHL

Come regolare l'angolo del proiettore?

Allentare il blocco rapido, inclinare il proiettore nella posizione desiderata, quindi serrare il blocco. Assicurarsi che la posizione sia stabile.

Posso utilizzare questo proiettore all'esterno?

Sì, il grado di protezione IP65 consente l'uso all'esterno, anche sotto la pioggia. Assicurarsi tuttavia che la presa sia protetta dall'umidità.

Come pulire il proiettore?

Utilizzare un panno asciutto o leggermente umido. Non utilizzare solventi o prodotti abrasivi che potrebbero danneggiare l'involucro o il vetro.

Cosa fare se il cavo di alimentazione è danneggiato?

Il cavo flessibile esterno non può essere sostituito. Se il cavo è danneggiato, la lampada deve essere smaltita. Per i modelli JARO 7002 M e 7012 M, la sostituzione è possibile da un professionista.

Posso sostituire la lampadina LED?

No, la sorgente luminosa LED non è sostituibile. Quando raggiunge la fine della sua vita utile, sostituire l'intero proiettore.

Qual è la tensione di alimentazione richiesta?

Questo modello funziona con una tensione di 220-240 V~, 50/60 Hz. Verificare che la propria rete corrisponda.

Quali sono le dimensioni del proiettore?

Le dimensioni totali sono 402 x 204 x 340 mm (L x l x h). Il coperchio di protezione misura 248,8 x 171,8 x 5 mm.

Come smaltire il proiettore a fine vita?

Non gettarlo con i rifiuti domestici. Depositarlo in un punto di raccolta per rifiuti di apparecchiature elettriche ed elettroniche conformemente alla direttiva 2012/19/UE.

Cosa fare se il vetro di sicurezza è rotto?

Prima di qualsiasi utilizzo, sostituire il vetro con un ricambio originale Brennenstuhl. Contattare il servizio post-vendita per ottenere il pezzo.

Questo proiettore può essere montato su un treppiede?

No, questo modello (JARO 7003 M) è progettato per essere appoggiato su una superficie piana e asciutta. Non dispone di fissaggio per piede telescopico. I modelli con la lettera 'T' sono dotati di piede.

MANUALE UTENTE JARO 7003 M BRENNENSTUHL

Istruzioni per l'uso Faretto LED mobile / Faretto LED con treppiede

JARO

Attenzione: si prega di leggere attendamente le presenti istruzioni per l'uso prima di utilizzare il faretto e di conservarle con cura!

DATI TECHNICI

Classe di protezione: I

Grado di protezione: IP 65

Versioni tensione nominale 230V .. 220 - 240V 50 / 60Hz

Versioni tensione nominale 110 V: 100 - 130V 50 / 60Hz

Cavo di collegamento: H07RN-F 3G1,0

Fattore di potenza: vedi tabella (pagea 2)

Questo caretto LED è idoneo ai fini dell'illuminazione in ambienti interni ed esterni.

UTILIZZO

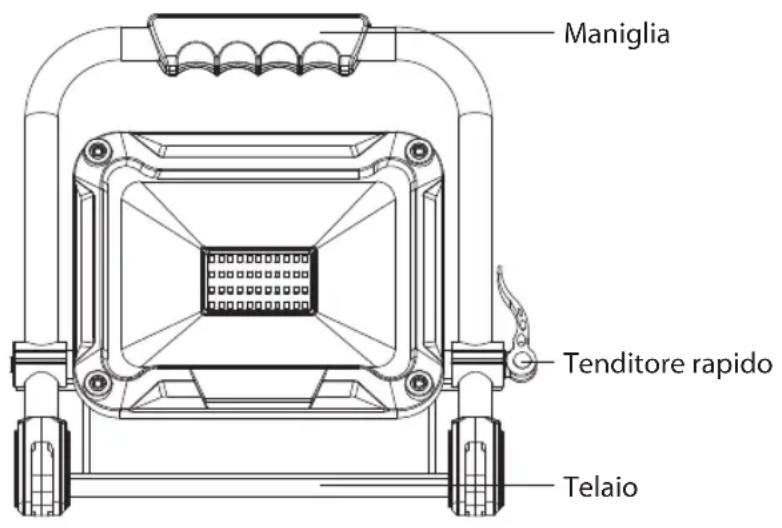

Collocare ilaretto su una superficie asciutta e piania. E possibile regolare l'inclinazione delaretto.Per farlo, allentare il tenditore rapido laterale, ruotare la testa della lampada nellaposizione desiderata e riserrare saldamente il tenditore rapido.

UTILIZZO

FARETTO LED CON TREPPIEDE

Ilfarettona denominazione del tipo "T"viene fornito con iltreppiede.

Si prega di assicurarsi assolutamente che il treppiede sia stabile e il saretto sia stato montato saldamente.

Treppiede per faretto singolo 20 W: estraibile da 75 cm forn a 160 cm
Treppiede per faretto singolo 30/50 W: estraibile da 86 cm forn a 152 cm
Treppiede per faretto doppio 2 x 20 W: estraibile da 82 cm forn a 142 cm

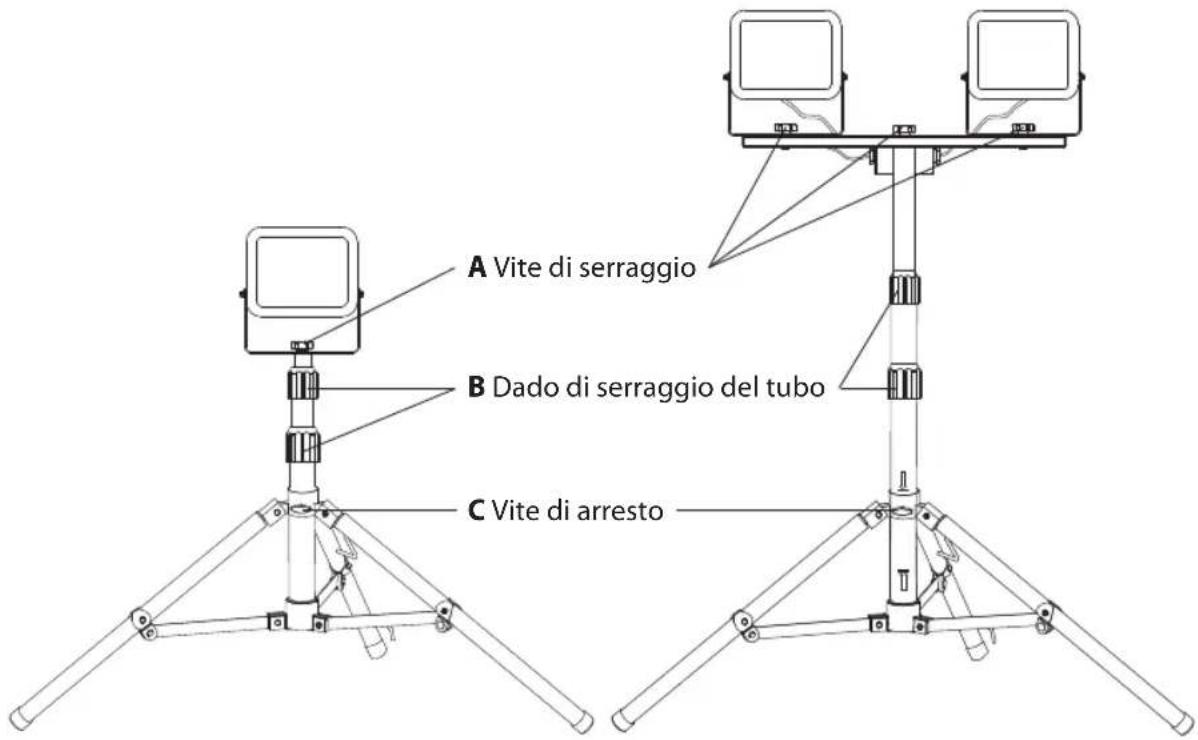

MONTAGGIO DEL FARETTO LED SUL TREPPIEDE

Allentare la vite di arresto (C). Aprire completamente i piedini di appoggio. Riavvitare infine la vite di arresto (C).

Sul tubo si trovano due frece che contrassegnano la zona in cui si deve trovare il supporto (1) per garantire una sufficiente stabilità dello stativo. Accertarsi, quindi, che il supporto (1) si trovi nella zona compresa tra le frece.

Fissare il faretto LED al treppiede con l'ausilio della vite di serraggio (A) tramite il foro centrale del morsetto di serraggio.

Per modificare l'altezza del treppiede, allentare i dadi di serraggio del tubo (B). Estrarre il treppiede fino a raggiungere l'altezza desiderata e riavvitare i dadi di serraggio del tubo (B).

AVVERTENZE PER LA SICUREZZA

1. Prima di anni uso verificare che il faretto e il cavo di collegamento elettrico non siano danneggiati. Non utilizzare mai il faretto qualora si riscontrino danneggiamenti. Attenzione! Un faretto o un cavo di collegamento elettrico danneggiati comportano un pericolo di morte per scossa elettrica!

2. Il cavo flessibile esterno di但这a lampada non pue essere sostuito; qualora sa dannegggiato, la lampada delve essere rottamata.
   2.1. Valido per articoli JARO 7000 M / JARO 7003 M / JARO 7003 CM / JARO 7002 M / JARO 7012 M. Per evitare eventuali pericoli, un cavo esterno flessibile danneggiato di questa lampada delve essere sostituito esclusivamente dal fabbricante, dal suo agente servizio o da un esparto equiparabile.

3. É necessario eseguire la messa a terra del faretto in modo conforme.
4. Non è possibile utilizzare il faretto alla aver debitamente installato tutti gli anelli di tenuta.
5. I saretti LED sono extremamente luminosi. Si prega di non guardare mai direttamente nel flusso di luce.
6. Se la copertura protettiva è rottta,essa devese essere sostituita con una copertura protettiva originale Brennenstuhl prima di proseguire con l'utilizzo del faretto.

1. Assicurarsi che il faretto sia posizionato in modo sicuro e stabile.
   Verificare che il cavo non sia schiacciato o danneggiato da altri elementi.
2. Tenere il faretto lontano alla portata dei bambini. I bambini non sono in grado di valutare il pericolo derivante dalle scosse elettriche.

MANUTENZIONE

La fonte luminosa di esta lampada non è sostituibile; al termine della vita della fonte luminosa è necessario sostituire l'intera lampada.

PULIZIA

Non utilizzato solventi, detergenti abrasivi o simili. Per la pulizia utilizzato solo un panno asciutto o leggermente umido.

SMALTIMENTO

Smaltire gli elettrodomestici nel rispetto dell'ambiente! Non gettare gli elettrodomestici tra i rifuti domestici!

Ai sensi della direttiva europea 2012/19/UE concennte i rifuti di apparecchiature elettriche ed elettroniche, è necessario effettuare la raccolta differenziata degli elettrodomestici usati e sottomporli ad uno smaltimento ecocompatibile.

Contattare la propria amministrazione comunale o città per maggiori informazioni riguardo lo smaltimento di apparecchi non più utilizzabili.

DICHIARAZIONE DI CONFORMITA

La dichiarazione di conformità è depositata presso il produttore.
